MODE D'EMPLOI 31355001 GROHE

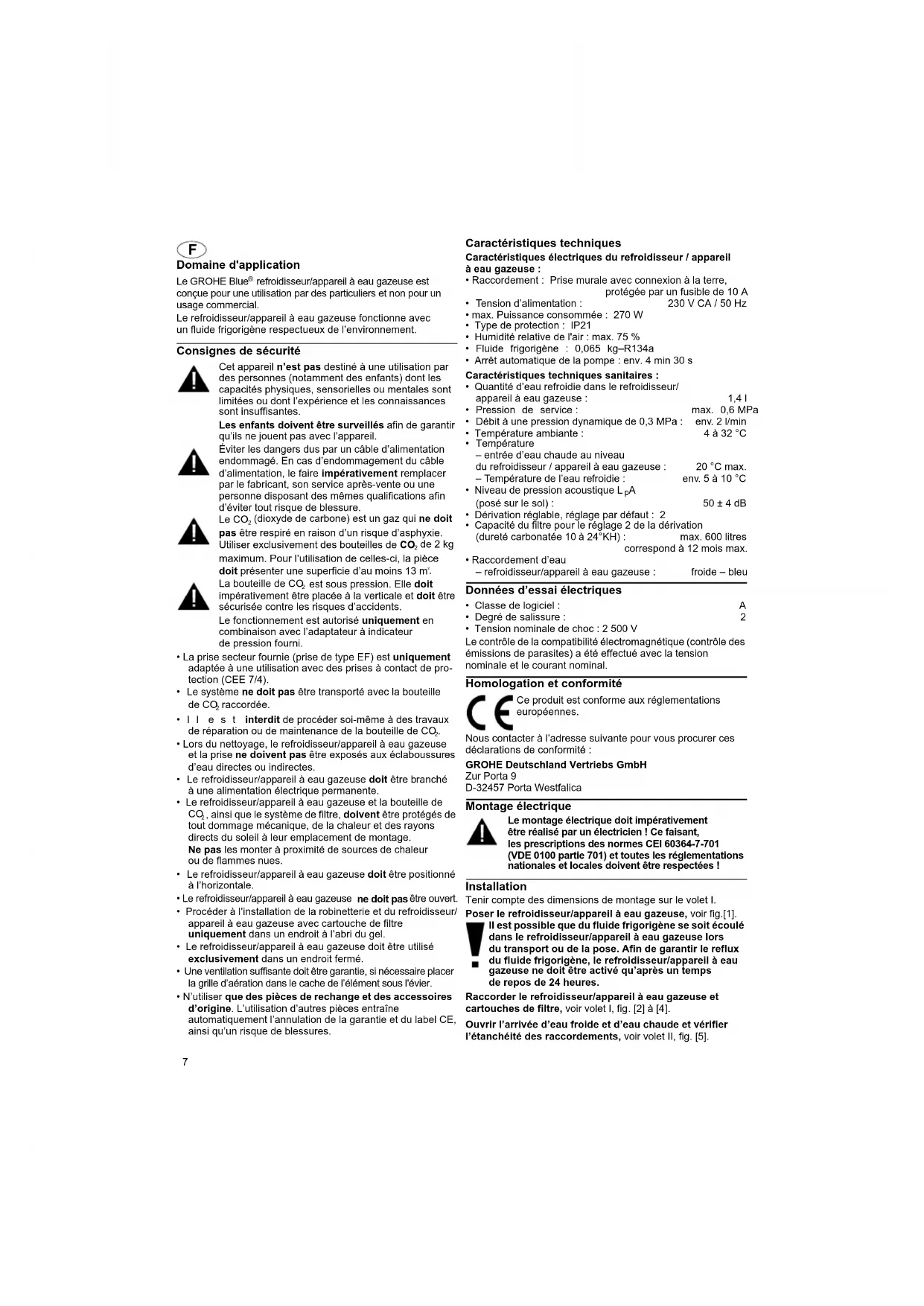

Domaine d'application Le GROHE Blue

refroidisseur/appareil à eau gazeuse est conçue pour une utilisation par des particuliers et non pour un usage commercial. Le refroidisseur/appareil à eau gazeuse fonctionne avec un fluide frigorigène respectueux de l’environnement. Consignes de sécurité Cet appareil n’est pas destiné à une utilisation par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou dont l’expérience et les connaissances sont insuffisantes. Les enfants doivent être surveillés afin de garantir qu’ils ne jouent pas avec l’appareil. Éviter les dangers dus par un câble d’alimentation endommagé. En cas d’endommagement du câble d’alimentation, le faire impérativement remplacer par le fabricant, son service après-vente ou une personne disposant des mêmes qualifications afin d’éviter tout risque de blessure. Le CO

(dioxyde de carbone) est un gaz qui ne doit pas être respiré en raison d’un risque d’asphyxie. Utiliser exclusivement des bouteilles de CO

de 2 kg maximum. Pour l’utilisation de celles-ci, la pièce doit présenter une superficie d’au moins 13 m

est sous pression. Elle doit impérativement être placée à la verticale et doit être sécurisée contre les risques d’accidents. Le fonctionnement est autorisé uniquement en combinaison avec l’adaptateur à indicateur de pression fourni.

• La prise secteur fournie (prise de type EF) est uniquement adaptée à une utilisation avec des prises à contact de pro- tection (CEE 7/4).

• Le système ne doit pas être transporté avec la bouteille de CO

• Il est interdit de procéder soi-même à des travaux de réparation ou de maintenance de la bouteille de CO

• Lors du nettoyage, le refroidisseur/appareil à eau gazeuse et la prise ne doivent pas être exposés aux éclaboussures d’eau directes ou indirectes.

• Le refroidisseur/appareil à eau gazeuse doit être branché à une alimentation électrique permanente.

• Le refroidisseur/appareil à eau gazeuse et la bouteille de

, ainsi que le système de filtre, doivent être protégés de tout dommage mécanique, de la chaleur et des rayons directs du soleil à leur emplacement de montage. Ne pas les monter à proximité de sources de chaleur ou de flammes nues.

• Le refroidisseur/appareil à eau gazeuse doit être positionné à l’horizontale.

• Le refroidisseur/appareil à eau gazeuse ne doit pas être ouvert.

• Procéder à l’installation de la robinetterie et du refroidisseur/ appareil à eau gazeuse avec cartouche de filtre uniquement dans un endroit à l’abri du gel.

• Le refroidisseur/appareil à eau gazeuse doit être utilisé exclusivement dans un endroit fermé.

• Une ventilation suffisante doit être garantie, si nécessaire placer la grille d’aération dans le cache de l’élément sous l'évier.

• N’utiliser que des pièces de rechange et des accessoires d’origine. L’utilisation d’autres pièces entraîne automatiquement l’annulation de la garantie et du label CE, ainsi qu’un risque de blessures. Caractéristiques techniques Caractéristiques électriques du refroidisseur / appareil à eau gazeuse :

• Raccordement : Prise murale avec connexion à la terre, protégée par un fusible de 10 A

• Tension d’alimentation : 230 V CA / 50 Hz

• max. Puissance consommée : 270 W

• Type de protection : IP21

• Humidité relative de l'air : max. 75 %

• Fluide frigorigène : 0,065 kg–R134a

• Arrêt automatique de la pompe : env. 4 min 30 s Caractéristiques techniques sanitaires :

• Quantité d’eau refroidie dans le refroidisseur/ appareil à eau gazeuse : 1,4 l

• Pression de service : max. 0,6 MPa

• Débit à une pression dynamique de 0,3 MPa : env. 2 l/min

• Température ambiante : 4 à 32 °C

• Température – entrée d’eau chaude au niveau du refroidisseur / appareil à eau gazeuse : 20 °C max. – Température de l’eau refroidie : env. 5 à 10 °C

• Niveau de pression acoustique L

(posé sur le sol) : 50 ± 4 dB

• Dérivation réglable, réglage par défaut : 2

• Capacité du filtre pour le réglage 2 de la dérivation (dureté carbonatée 10 à 24°KH) : max. 600 litres correspond à 12 mois max.

• Raccordement d’eau – refroidisseur/appareil à eau gazeuse : froide – bleu Données d’essai électriques

• Classe de logiciel : A

• Degré de salissure : 2

• Tension nominale de choc : 2 500 V Le contrôle de la compatibilité électromagnétique (contrôle des émissions de parasites) a été effectué avec la tension nominale et le courant nominal. Homologation et conformité Nous contacter à l’adresse suivante pour vous procurer ces déclarations de conformité : GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Montage électrique Le montage électrique doit impérativement être réalisé par un électricien ! Ce faisant, les prescriptions des normes CEI 60364-7-701 (VDE 0100 partie 701) et toutes les réglementations nationales et locales doivent être respectées ! Installation Tenir compte des dimensions de montage sur le volet I. Poser le refroidisseur/appareil à eau gazeuse, voir fig.[1]. Il est possible que du fluide frigorigène se soit écoulé dans le refroidisseur/appareil à eau gazeuse lors du transport ou de la pose. Afin de garantir le reflux du fluide frigorigène, le refroidisseur/appareil à eau gazeuse ne doit être activé qu’après un temps de repos de 24 heures. Raccorder le refroidisseur/appareil à eau gazeuse et cartouches de filtre, voir volet I, fig. [2] à [4]. Ouvrir l’arrivée d’eau froide et d’eau chaude et vérifier l’étanchéité des raccordements, voir volet II, fig. [5]. Ce produit est conforme aux réglementations européennes.8 Brancher la fiche de raccordement entre la robinetterie et le refroidisseur/appareil à eau gazeuse, voir fig. [6]. Branchement de l’alimentation électrique via la prise secteur, voir fig. [7]. Le témoin apparaît à l’écran et la capacité restante de la cartouche de filtre s’affiche en pourcentage. Raccorder la bouteille de CO

, voir fig. [8] à [13]. Ne pas actionner la vanne au dos du refroidisseur/appareil à eau gazeuse, sous peine d’évacuer du CO

, voir fig. [9]. La vanne sert uniquement lors du nettoyage du refroidisseur/ appareil à eau gazeuse. La robinetterie continue de fonctionner pendant 1 seconde env. à chaque fois que de l’eau gazeuse a été tirée, et ce, en raison de la conception du système. Le témoin est allumé en bleu sur le croisillon. Si le croisillon Blue

clignote en rouge et que la mention E4 ou E6 s'affiche à l'écran, la robinetterie et le refroidisseur/appareil à eau gazeuse doivent être synchronisés comme suit, voir fig. [14] :

• Appuyer simultanément sur les touches et , et les maintenir enfoncées jusqu'à ce que SE clignote à l'écran.

• Appuyer sur la touche jusqu'à ce que SE cesse de clignoter.

• Relâcher la touche , C- clignote à l'écran.

• Appuyer sur la touche U ou jusqu'à ce que H- clignote à l'écran

• Appuyer sur la touche jusqu'à ce que H- s'arrête de clignoter

• La synchronisation du croisillon Blue

démarre, HC s'affiche à l'écran et le croisillon Blue

• Dès que le croisillon Blue

s'allume en vert, ouvrir la robinetterie entièrement en tournant le croisillon Blue

• Dès que le croisillon Blue

clignote brièvement en vert, fermer la robinetterie en tournant le croisillon Blue

HC clignote à l'écran.

• Valider le réglage en appuyant longuement sur la touche , HC s'affiche.

• Relâcher la touche . La capacité restante du filtre s’affiche. Mise en service Commande, voir volet II, fig. [14]. Les touches correspondent aux fonctions suivantes : Réinitialisation – remplacement du filtre U Sélection de la taille du filtre Réglage de la dureté carbonatée Affichages à l’écran, voir fig. [14]. En mode inactif, la capacité restante de la cartouche de filtre s’affiche en pourcentage. Régler la température de l’eau refroidie et gazeuse au niveau du refroidisseur/appareil à eau gazeuse, voir fig. [15]. Régler la taille du filtre, voir fig. [14] et [16]. Touche U de sélection de la taille du filtre :

• Appuyer sur la touche U et la maintenir enfoncée jusqu'à ce que la valeur prédéfinie (p. ex. F1) clignote à l'écran

• Appuyer sur la touche U jusqu'à ce que la taille du filtre souhaitée s'affiche : - F1 : 40 404 000 - F2 : 40 430 000 - F3 : 40 412 000 - F4 : 40 404 001 - F5 : 40 430 001 - F6 : 40 412 001 - F7 : 40 691 001 (magnésium) - F8 : 40 547 001 (charbon actif)

• Appuyer sur la touche U et la maintenir enfoncée jusqu'à ce que la valeur sélectionnée ne clignote plus.

• Relâcher la touche U : la capacité résiduelle du filtre est ensuite de nouveau affichée. Remarque : Vous pouvez commander les différentes cartouches de filtre sur le site www.grohe.com. Régler la dureté carbonatée sur la tête de filtre, voir fig. [16]. Vous pouvez vous renseigner sur la dureté carbonatée auprès de la compagnie des eaux compétente. Régler la dureté carbonatée au niveau du réglage de dérivation de la tête de filtre en fonction des conditions locales, voir la colonne A du tableau, volet II. Régler la dureté carbonatée au niveau de refroidisseur/ appareil à eau gazeuse, voir colonne B du tableau, volet III et fig. [14]. Touche de réglage de la dureté carbonatée :

• Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que la valeur prédéfinie (p. ex. C3) clignote à l'écran

• Appuyer sur la touche et sélectionner la valeur nécessaire : - C4 : Dureté carbonatée ≤ 9 (dérivation 3) - Réglage par défaut : C3 : Dureté carbonatée 10–24 (dérivation 2) - C2 : Dureté carbonatée 25–29 (dérivation 1) - C1 : Dureté carbonatée ≥ 30 (dérivation 0)

• Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que la valeur sélectionnée ne clignote plus.

• Relâcher la touche . La capacité résiduelle du filtre est ensuite de nouveau affichée. La capacité de la cartouche de filtre varie en fonction de la dureté de l’eau réglée et de la taille de la cartouche de filtre, voir tableau sur le volet III. Le refroidisseur/appareil à eau gazeuse est réglé en usine pour un fonctionnement avec la cartouche de filtre de 600 litres (réf. : 40 404 001). En cas de fonctionnement avec une autre cartouche de filtre, il convient d'adapter le réglage du refroidisseur/appareil à eau gazeuse. La robinetterie avec refroidisseur/appareil à eau gazeuse est maintenant installée et prête à fonctionner. Maintenance Réinitialiser la capacité résiduelle du filtre après le remplacement de la cartouche de filtre, voir volet II, fig. [14]. Touche Réinitialisation - remplacement du filtre :

• Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que rF clignote à l'écran.

• Relâcher la touche et réappuyer dessus jusqu'à ce que rF ne clignote plus.

• Relâcher la touche . La capacité résiduelle du filtre est réinitialisée et s’affiche de nouveau. Rétablissement des réglages par défaut, voir fig. [14]. Touches U Rétablissement des réglages par défaut :

• Appuyer simultanément sur les touches U et les maintenir enfoncées jusqu'à ce que PA commence à clignoter à l'écran.

• Relâcher les touches U . La capacité restante du filtre s’affiche. Attention ! Risque de détérioration ! Lors des travaux de maintenance sur le système, l’alimentation électrique et l’alimentation en CO

doivent généralement être coupées en premier ! Il est ensuite possible de débrancher la fiche de raccordement, voir volet II, fig. [6] et [7]. Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant. Le montage s’effectue dans l’ordre inverse de la dépose.9 Nettoyer le refroidisseur/appareil à eau gazeuse Pour des raisons sanitaires, le refroidisseur/appareil à eau gazeuse doit être nettoyé une fois par an. Effectuer impérativement le nettoyage avant de remplacer la cartouche de filtre afin de ne pas salir la cartouche de filtre de rechange. Remarque : Le kit de nettoyage (réf. : 40 434 001) et l'adaptateur correspondant (réf. : 40 694 000 ou 40 699 000) peuvent être commandés sur le site www.grohe.com. Service Consulter le tableau Pannes / Causes / Remèdes pour résoudre les problèmes. Si EE clignote ou s’il n’est pas possible de résoudre le problème, couper la tension d’alimentation du refroidisseur/ appareil à eau gazeuse. Noter le numéro de série du refroidisseur/appareil à eau gazeuse inscrit au dos de l’appareil et s’adresser à un installateur spécialisé ou bien envoyer un e-mail à l’assistance technique GROHE à l’adresse TechnicalSupport-HQ@grohe.com. Les travaux de réparation au niveau du refroidisseur/appareil à eau gazeuse GROHE BlueBlue

Chilled & Sparkling doivent être confiés exclusivement au service après-vente GROHE. Respect de l’environnement et recyclage Les cartouches de filtre usagées peuvent être jetées avec les ordures ménagères sans que cela présente de risque. La bouteille de CO

fournie peut être rechargée près de chez vous. Il est interdit de renvoyer la bouteille de CO

. Une fois sa période d’utilisation écoulée, celle-ci doit être mise au rebut près de chez vous, conformément aux directives locales en vigueur. Remarque : Une bouteille de CO

de 2 kg (réf. : 40 423 000) peut être commandée sur le site www.grohe.com. Le refroidisseur/appareil à eau gazeuse est un appareil électrique soumis dans de nombreux pays à une obligation de retour et de reprise. GROHE participe aux différents systèmes de reprise dans tous les pays concernés. Les appareils portant ce repère ne doivent pas être jetés avec les déchets ménagers. Ils doivent être mis au rebut séparément conformément aux directives locales. Pannes Causes Remèdes Pas d’écoulement d’eau

• Alimentation en eau interrompue - Ouvrir les robinets d’arrêt Pas d'eau filtrée, le croisillon Blue

clignote en rouge, E1 s'affiche à l'écran

• Arrêt automatique de la pompe - Ouvrir les robinets d’arrêt - Couper l’alimentation électrique, patienter 30 secondes, puis rebrancher Pas d'eau filtrée, E2 s'affiche à l'écran

• Dépassement de la durée de l'écoulement de l'eau - Fermer le croisillon Blue

Pas d'eau filtrée, E3 s'affiche à l'écran

• Aucune connexion entre la robinetterie et le refroidisseur/appareil à eau gazeuse

• Fiche de raccordement défectueuse - Brancher la fiche de raccordement - S’adresser au service après-vente GROHE Pas d'eau filtrée, le croisillon Blue

clignote en rouge, E4 s'affiche à l'écran

• Robinetterie et refroidisseur/appareil à eau gazeuse non synchronisés - Les synchroniser, voir chapitre Installation Pas d'eau filtrée, le croisillon Blue

clignote en rouge, E5 s'affiche à l'écran

• Dysfonctionnement du refroidisseur/ appareil à eau gazeuse - Couper l’alimentation électrique, patienter 30 secondes, puis rebrancher Pas d'eau filtrée, le croisillon Blue

clignote en rouge, E6 s'affiche à l'écran

• La plage des valeurs ne concorde pas - Les synchroniser, voir chapitre Installation Le croisillon Blue

clignote en rouge, E7 s'affiche à l'écran

• Dysfonctionnement du refroidisseur/ appareil à eau gazeuse - Couper l’alimentation électrique, patienter 30 secondes, puis rebrancher Le croisillon Blue

clignote en orange, E8 s'affiche à l'écran

• Dépassement de la capacité du filtre - Remplacer immédiatement la cartouche de filtre E9 clignote à l'écran, en alternance avec HI

• Surchauffe du refroidisseur/appareil à eau gazeuse - Fermer le croisillon Blue

, assurer une ventilation suffisante et baisser la température ambiante à32°C max. - Couper l’alimentation électrique, patienter 30 secondes, puis rebrancher L’eau n’est pas gazeuse en position Medium et Sparkling

n’est pas ouverte ou est vide - Ouvrir complètement la vanne de la bouteille de CO

ou remplacer la bouteille10
