KÄYTTÖOHJE 31355001 GROHE

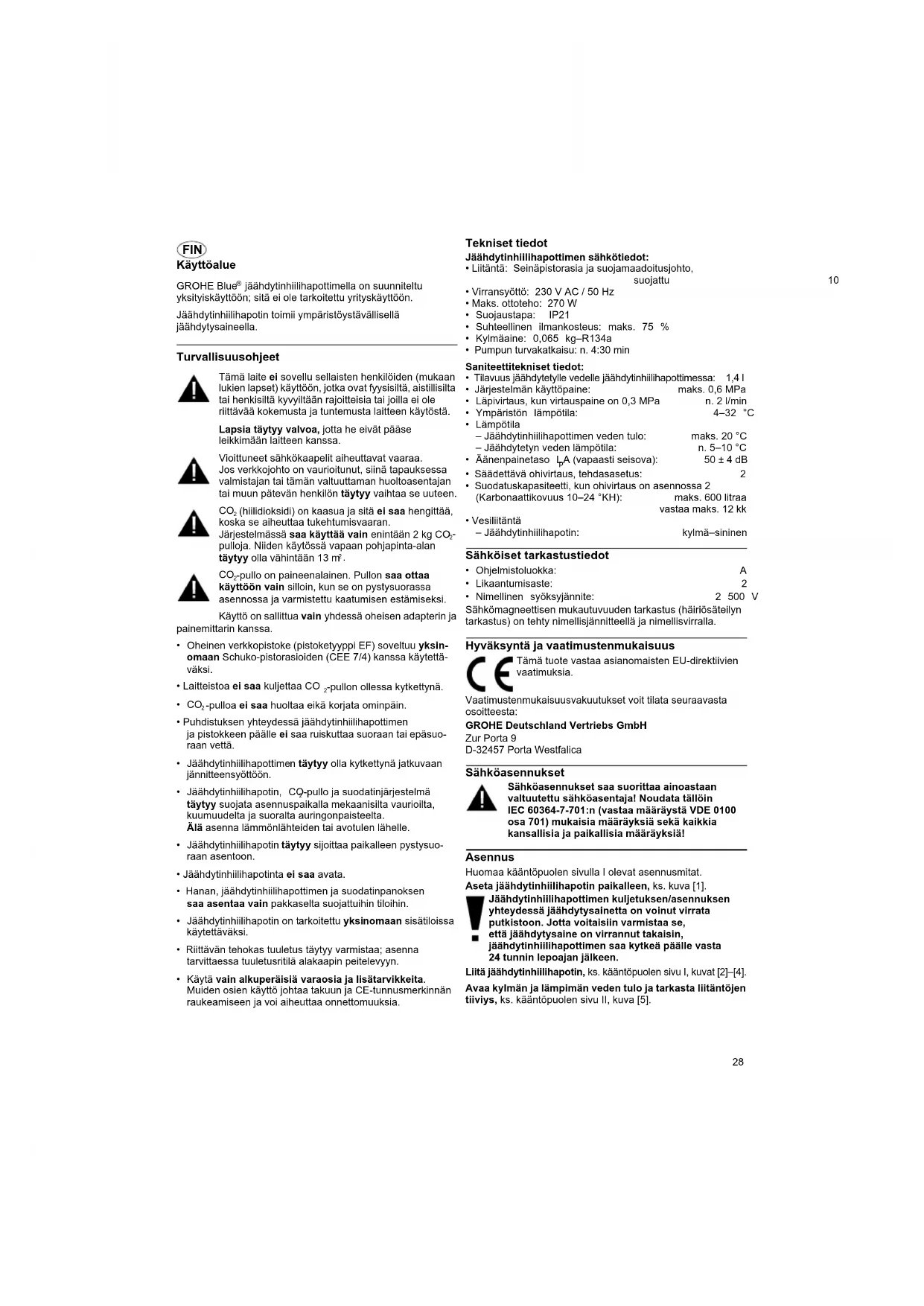

jäähdytinhiilihapottimella on suunniteltu yksityiskäyttöön; sitä ei ole tarkoitettu yrityskäyttöön. Jäähdytinhiilihapotin toimii ympäristöystävällisellä jäähdytysaineella. Turvallisuusohjeet Tämä laite ei sovellu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteisia tai joilla ei ole riittävää kokemusta ja tuntemusta laitteen käytöstä. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa. Vioittuneet sähkökaapelit aiheuttavat vaaraa. Jos verkkojohto on vaurioitunut, siinä tapauksessa valmistajan tai tämän valtuuttaman huoltoasentajan tai muun pätevän henkilön täytyy vaihtaa se uuteen.

(hiilidioksidi) on kaasua ja sitä ei saa hengittää, koska se aiheuttaa tukehtumisvaaran. Järjestelmässä saa käyttää vain enintään 2 kg CO

pulloja. Niiden käytössä vapaan pohjapinta-alan täytyy olla vähintään 13 m

-pullo on paineenalainen. Pullon saa ottaa käyttöön vain silloin, kun se on pystysuorassa asennossa ja varmistettu kaatumisen estämiseksi. Käyttö on sallittua vain yhdessä oheisen adapterin ja painemittarin kanssa.

• Oheinen verkkopistoke (pistoketyyppi EF) soveltuu yksin- omaan Schuko-pistorasioiden (CEE 7/4) kanssa käytettä- väksi.

• Laitteistoa ei saa kuljettaa CO

-pullon ollessa kytkettynä.

-pulloa ei saa huoltaa eikä korjata ominpäin.

• Puhdistuksen yhteydessä jäähdytinhiilihapottimen ja pistokkeen päälle ei saa ruiskuttaa suoraan tai epäsuo- raan vettä.

• Jäähdytinhiilihapottimen täytyy olla kytkettynä jatkuvaan jännitteensyöttöön.

• Jäähdytinhiilihapotin, CO

-pullo ja suodatinjärjestelmä täytyy suojata asennuspaikalla mekaanisilta vaurioilta, kuumuudelta ja suoralta auringonpaisteelta. Älä asenna lämmönlähteiden tai avotulen lähelle.

• Jäähdytinhiilihapotin täytyy sijoittaa paikalleen pystysuo- raan asentoon.

• Jäähdytinhiilihapotinta ei saa avata.

• Hanan, jäähdytinhiilihapottimen ja suodatinpanoksen saa asentaa vain pakkaselta suojattuihin tiloihin.

• Jäähdytinhiilihapotin on tarkoitettu yksinomaan sisätiloissa käytettäväksi.

• Riittävän tehokas tuuletus täytyy varmistaa; asenna tarvittaessa tuuletusritilä alakaapin peitelevyyn.

• Käytä vain alkuperäisiä varaosia ja lisätarvikkeita. Muiden osien käyttö johtaa takuun ja CE-tunnusmerkinnän raukeamiseen ja voi aiheuttaa onnettomuuksia. Tekniset tiedot Jäähdytinhiilihapottimen sähkötiedot:

• Liitäntä: Seinäpistorasia ja suojamaadoitusjohto, suojattu 10 A sulakkeella

• Virransyöttö: 230 V AC / 50 Hz

• Suhteellinen ilmankosteus: maks. 75 %

• Kylmäaine: 0,065 kg–R134a

• Pumpun turvakatkaisu: n. 4:30 min Saniteettitekniset tiedot:

• Tilavuus jäähdytetylle vedelle jäähdytinhiilihapottimessa: 1,4 l

• Järjestelmän käyttöpaine: maks. 0,6 MPa

• Läpivirtaus, kun virtauspaine on 0,3 MPa n. 2 l/min

• Ympäristön lämpötila: 4–32 °C

• Lämpötila – Jäähdytinhiilihapottimen veden tulo: maks. 20 °C – Jäähdytetyn veden lämpötila: n. 5–10 °C

• Säädettävä ohivirtaus, tehdasasetus: 2

• Suodatuskapasiteetti, kun ohivirtaus on asennossa 2 (Karbonaattikovuus 10–24 °KH): maks. 600 litraa vastaa maks. 12 kk

• Vesiliitäntä – Jäähdytinhiilihapotin: kylmä–sininen Sähköiset tarkastustiedot

• Nimellinen syöksyjännite: 2 500 V Sähkömagneettisen mukautuvuuden tarkastus (häiriösäteilyn tarkastus) on tehty nimellisjännitteellä ja nimellisvirralla. Hyväksyntä ja vaatimustenmukaisuus Vaatimustenmukaisuusvakuutukset voit tilata seuraavasta osoitteesta: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Sähköasennukset Sähköasennukset saa suorittaa ainoastaan valtuutettu sähköasentaja! Noudata tällöin IEC 60364-7-701:n (vastaa määräystä VDE 0100 osa 701) mukaisia määräyksiä sekä kaikkia kansallisia ja paikallisia määräyksiä! Asennus Huomaa kääntöpuolen sivulla I olevat asennusmitat. Aseta jäähdytinhiilihapotin paikalleen, ks. kuva [1]. Jäähdytinhiilihapottimen kuljetuksen/asennuksen yhteydessä jäähdytysainetta on voinut virrata putkistoon. Jotta voitaisiin varmistaa se, että jäähdytysaine on virrannut takaisin, jäähdytinhiilihapottimen saa kytkeä päälle vasta 24 tunnin lepoajan jälkeen. Liitä jäähdytinhiilihapotin, ks. kääntöpuolen sivu I, kuvat [2]–[4]. Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen tiiviys, ks. kääntöpuolen sivu II, kuva [5]. Tämä tuote vastaa asianomaisten EU-direktiivien vaatimuksia.29 Kytke hanan ja jäähdytinhiilihapottimen välinen pistoliitin, ks. kuva [6]. Liitä virransyöttö järjestelmään verkkopistokkeella, ks. kuva [7]. Näytön ilmoitus syttyy ja näyttää suodattimen jäännöskapasiteetin prosentteina. Kytke CO

-pullo, ks. kuvat [8]–[13]. Älä avaa jäähdytinhiilihapottimen taustapuolella olevaa venttiiliä, koska muuten CO

pääsee purkautumaan, ks. kuva [9]. Venttiiliä tarvitaan vain jäähdytinhiilihapottimen puhdistuksessa. Hana juoksee järjestelmästä johtuen hiilihappopitoisen veden jokaisen ottokerran jälkeen noin 1 sekunnin ajan, kahvassa oleva näyttö palaa sinisenä. Kun Blue

-kahva vilkkuu punaisena ja näyttöön tulee ilmoitus E4 tai E6, hana ja jäähdytinhiilihapotin täytyy synkronoida keskenään seuraavasti, ks. kuva [14]:

• Paina näppäimiä ja samanaikaisesti ja pidä niitä alhaalla, kunnes näytössä vilkkuu SE.

• Paina näppäintä , kunnes SE lakkaa vilkkumasta.

• Vapauta näppäin , C- vilkkuu näytössä.

• Paina näppäintä U tai niin monta kertaa, että H- vilkkuu näytössä.

• Paina näppäintä , kunnes H- lakkaa vilkkumasta

-kahvasynkronointi käynnistetään, näyttöön tulee ilmoitus HC ja Blue

-kahva palaa punaisena.

-kahva palaa vihreänä, avaa hana kokonaan Blue

-kahvaa kääntämällä.

-kahva vilkkuu lyhyesti vihreänä, sulje hana Blue

-kahvaa kääntämällä, ja HC vilkkuu näytössä.

• Vahvista asetus painamalla näppäintä kauan aikaa, HC tulee näyttöön.

• Vapauta näppäin . Suodattimen jäännöskapasiteetti ilmoitetaan näytössä. Käyttöönotto Ohjausjärjestelmä, ks. kääntöpuolen sivu II, kuva [14]. Näppäimillä on seuraavia toimintoja: Suodatinvaihdon nollaus U Suodatinkoon valinta Karbonaattikovuuden säätö Näytön ilmoitukset, ks. kuva [14]. Lepotilassa suodattimen jäännöskapasiteetti ilmoitetaan prosentteina. Säädä jäähdytetyn, hiilihapotetun veden lämpötila jäähdytinhiilihapottimesta, ks. kuva [15]. Säädä suodatinkoko, ks. kuva [14] ja [16]. Suodatinkoon valintanäppäin U:

• Paina näppäintä U ja pidä sitä alhaalla, kunnes esisäädetty arvo (esim. F1) vilkkuu näytössä.

• Näppäile näppäintä U, kunnes haluamasi suodatinkoko tulee näyttöön: - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (magnesium) - F8: 40 547 001 (aktiivihiili)

• Paina näppäintä U ja pidä sitä alhaalla, kunnes valitsemasi arvo ei enää vilku.

• Vapauta näppäin U: Suodattimen jäännöskapasiteetti ilmoitetaan jälleen näytössä. Ohje: Eri suodatinpanokset voidaan tilata osoitteesta www.grohe.com. Säädä karbonaattikovuus suodatinpäästä, ks. kuva [16]. Karbonaattikovuuden voit kysyä paikalliselta vesilaitokselta. Säädä karbonaattikovuus suodatinpään ohivirtaussäätimestä paikallisille olosuhteille, katso taulukon sarake A kääntöpuolen sivulla III. Säädä karbonaattikovuus jäähdytinhiilihapottimesta, ks. taulukon sarake B kääntöpuolen sivulla III ja kuva [14]. Näppäin karbonaattikovuuden säätöön:

• Paina näppäintä ja pidä sitä alhaalla, kunnes esisäädetty arvo (esim. C3) vilkkuu näytössä.

• Näppäile näppäintä ja valitse haluamasi arvo: - C4: Karbonaattikovuus ≤ 9 (ohivirtaus 3) - Tehdasasetus: C3: Karbonaattikovuus 10–24 (ohivirtaus 2) - C2: Karbonaattikovuus 25–29 (ohivirtaus 1) - C1: Karbonaattikovuus ≥ 30 (ohivirtaus 0)

• Paina näppäintä ja pidä sitä alhaalla, kunnes valitsemasi arvo ei enää vilku.

• Vapauta näppäin . Suodattimen jäännöskapasiteetti ilmoitetaan jälleen näytössä. Suodatinpanoksen litrateho vaihtelee kulloinkin asetetun veden kovuuden ja suodatinpanoksen koon mukaan, ks. taulukko kääntöpuolen sivulla III. Tehtaalla jäähdytinhiilihapotin on säädetty käytettäväksi 600 litran suodatinpanoksen (tilausnumero: 40 404 001) kanssa. Jos sitä käytetään jonkin muun suodatinpanoksen kanssa, jäähdytinhiilihapotin täytyy säätää kyseistä käyttöä varten. Sen jälkeen jäähdytinhiilihapottimella varustetun hanan asennus on saatu valmiiksi ja järjestelmä on käyttövalmis. Huolto Palauta suodattimen jäännöskapasiteetti suodatinpanoksen vaihdon jälkeen alkutilaan, ks. kääntöpuolen sivu II, kuva [14]. Suodatinvaihdon nollausnäppäin :

• Paina näppäintä ja pidä sitä alhaalla, kunnes, rF vilkkuu näytössä.

• Vapauta näppäin , kunnes rF ei enää vilku.

• Vapauta näppäin . Suodattimen jäännöskapasiteetti palautetaan ja ilmoitetaan. Palauta tehdasasetukset, ks. kuva [14]. Tehdasasetuksiin palautus näppäimillä U :

• Paina näppäimiä U samanaikaisesti ja pidä niitä alhaalla, kunnes näytössä alkaa vilkkua PA.

• Vapauta näppäimet U . Suodattimen jäännöskapasiteetti ilmoitetaan näytössä. Huomio! Vaurioitumisvaara! Laitteiston huoltotöissä täytyy aina ensimmäiseksi katkaista jännitteensyöttö ja CO

-syöttö! Sen jälkeen pistoliitin voidaan irrottaa, ks. kääntöpuolen sivu II, kuvat [6] ja [7]. Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin. Osat asennetaan päinvastaisessa järjestyksessä.30 Jäähdytinhiilihapottimen puhdistus Hygieniasyistä jäähdytinhiilihapotin täytyy puhdistaa kerran vuodessa. Puhdistus täytyy tehdä ennen suodatinpanoksen vaihtoa, jotta uusi suodatinpanos ei likaannu. Ohje: Puhdistussarja (tilausnumero: 40 434 001) ja siihen kuuluva adapteri (tilausnumero: 40 694 000 tai 40 699 000) voidaan tilata osoitteesta www.grohe.com. Huolto Ongelmien poistamiseksi noudata taulukon Häiriö / syy / korjaus ohjeita. Jos EE vilkkuu tai ongelmaa ei saada korjattua, katkaise jäähdytinhiilihapottimen jännitteensyöttö. Kirjoita jäähdytinhiilihapottimen taustapuolella oleva sarjanumero muistiin ja käänny ammattiasentajan puoleen tai ota yhteyttä sähköpostitse GROHE Service Hotlinen osoitteeseen TechnicalSupport-HQ@grohe.com. GROHE Blue

Chilled & Sparkling -jäähdytinhiilihapottimen saa korjata vain GROHE-huoltopalvelu. Ympäristö ja jätteiden kierrätys Käytöstä poistetut suodatinosat voidaan hävittää vaarattomasti kaatopaikkajätteiden mukana. Oheinen CO

-pullo voidaan täyttää uudelleen paikallisella täyttöasemalla.

-pulloa ei saa lähettää takaisin. Kun pullo on tullut elinkaarensa loppuun, se täytyy hävittää käyttömaan paikallisten jätehuoltomääräysten mukaan. Ohje: 2 kg CO

-pullo (tilausnumero: 40 423 000) voidaan tilata sivustolta www.grohe.com. Jäähdytinhiilihapotin on sähkölaite, johon pätevät monissa maissa palautus- ja takaisinottovelvollisuudet. GROHE on kaikissa asianomaisissa maissa osallisena vastaavissa palautusjärjestelmissä. Tällä tunnuksella varustetut laitteet eivät kuulu talousjätteiden joukkoon, vaan ne täytyy hävittää erikseen maakohtaisten määräysten mukaan. Häiriö Syy Korjaus Vesi ei virtaa • Vedentulo katkennut - Avaa sulkuventtiilit Ei suodatettua vettä, Blue

-kahva vilkkuu punaisena, E1 näytössä

• Pumpun turvakatkaisu - Avaa sulkuventtiilit - Katkaise virransyöttö, odota 30 sekuntia ja kytke sitten uudelleen päälle Ei suodatettua vettä, E2 näytössä

• Vedenottoajan ylittyminen - Sulje Blue

-kahva Ei suodatettua vettä, E3 näytössä

• Hana ja jäähdytinhiilihapotin eivät ole yhteydessä toisiinsa

• Pistoliitos viallinen - Kytke pistoliitos - Käänny GROHE-huoltopalvelun puoleen Ei suodatettua vettä, Blue

-kahva vilkkuu punaisena, E4 näytössä

• Hanaa ja jäähdytinhiilihapotinta ei ole synkronoitu - Synkronoi molemmat keskenään, ks. luku Asennus Ei suodatettua vettä, Blue

-kahva vilkkuu punaisena, E5 näytössä

• Jäähdytinhiilihapottimen toimintahäiriö - Katkaise virransyöttö, odota 30 sekuntia ja kytke sitten uudelleen päälle Ei suodatettua vettä, Blue

-kahva vilkkuu punaisena, E6 näytössä

• Arvoalue ei ole kohdallaan - Synkronoi molemmat keskenään, ks. luku Asennus Blue

-kahva vilkkuu punaisena, E7 näytössä

• Jäähdytinhiilihapottimen toimintahäiriö - Katkaise virransyöttö, odota 30 sekuntia ja kytke sitten uudelleen päälle Blue

-kahva vilkkuu oranssina, E8 näytössä

• Suodatuskapasiteetti ylitetty - Vaihda suodatinpanos välittömästi E9 ja HI vilkkuvat vuorotellen näytössä

• Jäähdytinhiilihapotin ylikuumentunut - Sulje Blue

-kahva, varmista tuuletus ja alenna ympäristön lämpötilaa niin, että se on korkeintaan 32 °C - Katkaise virransyöttö, odota 30 sekuntia ja kytke sitten uudelleen päälle Ei hiilihappoa asennossa Medium ja Sparkling

-pullo avaamatta tai tyhjä - Avaa CO

-pullon venttiili kokonaan tai vaihda pullo31
