BEDIENUNGSANLEITUNG 31355001 GROHE

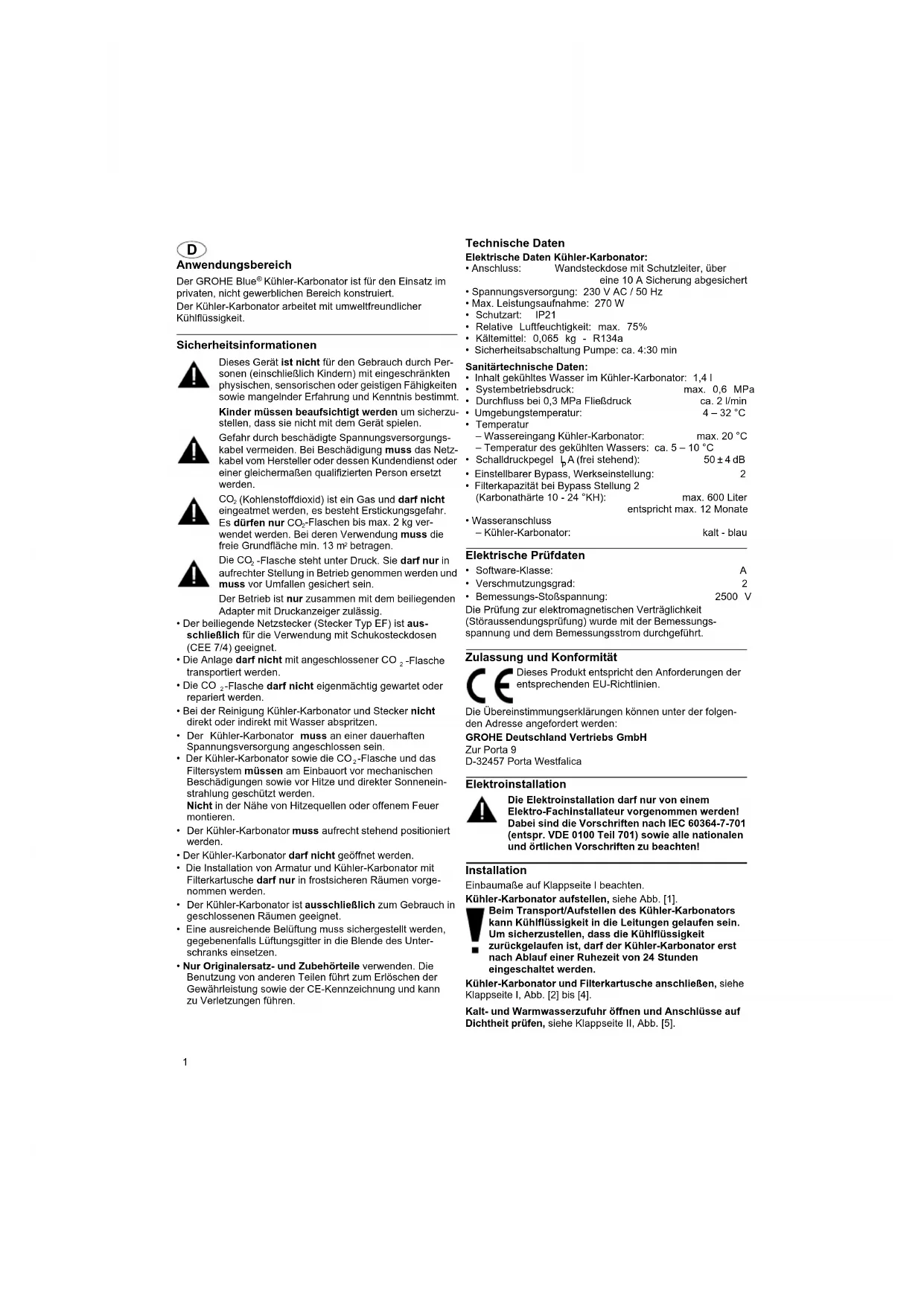

Der GROHE Blue Kuhler-Karbonator ist fur den Einsatz im privaten, nicht gewerblichen Bereich konstruiert.

Der Kuhler-Karbonator arbeitet mit umweltfreundlicher Kuhlflüssigkeit.

Sicherheitsinformationen

Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnis bestimmt.

Kinder mussen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Gefahr durch beschädigte Spanningsversorgungskabel vermeiden. Bei Beschäftigung muss das Netz-kabel vom Hersteller oder dessen Kundendienst oder einer gleichernaufen qualifizierten Person ersetzt werden.

CO2 (Kohlenstoffdioxid) ist ein Gas und damit nicht eingeatmet werden, es besteht Erstickungsgefahr. Es dürfen nur CO2 -Flaschen bis max. 2kg verwendet werden. Bei denen Verwendung muss die freieme Grundfläche min. 13m^2 betragen.

Die CO_2 -Flasche steth unter Druck. Sie darfur in aufrechter Stellung in Betrieb genommen werden und muss vor Umfallen geschichert sein.

Der Betrieb ist nur zusammen mit dem beiliegenden Adapter mit Druckanzeiger zulässig.

• Der beiliegende Netzstecker (Stecker Typ EF) ist ausschließlich die Verwendung mit Schukosteckdosen (CEE 7/4) geejanet.
  Die Anlage darf nicht mit angeschlossener CO_2 -Flasche transportiert werden.
  Die CO 2-Flasche darf nicht eigenmachtig gewartet oder repariert werden.
• Bei der Reinigung Kühler-Karbonator und Stecker nicht direkt oder indirekt mit Wasser abspritzen.
• Der Kühler-Karbonator muss an einer dauerhaften Spannungsvorsorgung angeschlossen sein.
• Der Kühler-Karbonator sowie die CO_2 -Flasche und das Filtersystem * ssen am Einbauort vor mechanischen Beschäftigungen sowie vor Hitze und direkter Sonneneinschaltung geschützt werden.

Nicht in der Höhe von Hitzequellen oder offenem Feuer montieren.

• Der Kühler-Karbonator muss aufrecht stehend positioniert werden.
• Der Kühler-Karbonatorarf nicht geöffnet werden.
• Die Installation von Armatur und Kühler-Karbonator mit Filterkartuschearfurn in frostsicheren Räumen vorgenommen werden.
• Der Kühler-Karbonator ist ausschlieblich zum Gebrauch in geschlossenen Räumen geeignet.
• Eine ausreichende Belüfung posss sichergestellt werden, gegebenenfalls Luftrungsgitter in die Blende des Unterscharks einsetzen.
• Nur Originalersatz- und Zubehrönteile verwenden. Die Benutzung von anderen Tellen führt zum Erlöschen der Gewährleistung sowie der CE-Kennzeichnung und kann zu Verletzungen führen.

Technische Daten

Elektrische Daten Kühler-Karbonator:

An Schluss: Wandsteckdose mit Schutzleiter, über eine 10 A Sicherung abgesic

• Spannungsvorsorgung: 230 V AC / 50 Hz
  Max.Leistungsaufnahme:270W
  Schutzart: IP21
• Relative Luftfeuchtigkeit: max. 75%
  Kältemittel: 0,065 kg - R134a
• Sicherheitsabschaltung Pumpe: ca. 4:30 min

Sanitärtechnische Daten:

• Inhalt gekühltes Wasser im Kühler-Karbonator: 1,4 P
  Systembetriebsdruck: max. 0,6 MPa
  Durchfluss bei 0,3 MPa Flieffdruck ca.2 l/min
• Umgebungstemperatur: 4 - 32 °C
• Temperature

Wassereingang Kuhler-Karbonator max. 20^ - Temperatur des gekühnten Wassers: ca. 5-10°C

Schalldruckpegel LA (frei stehend): 50 ± 4 dB
Einstellbarer Bypass, Werkseinstellung: 2
Fillerkapazitat bei Bypass Stellung 2 (Karbonatharte 10-24 KKH): max.600 Liters entspricht max. 12 Monate

Wasseranschluss

Kuhler-Karbonator:

kalt - blau

Elektrische Prüfdaten

Software-Klasse: A
Verschmutzungsgrad: 2
Bemessungs-Stoßspannung: 2500 V

Die Prüfung zur elektron magnetischen Verträglichkeit (Stroausendungsprüfung) wurde mit der Bemessungs-spannung und dem Bemessungsstrom durchgeführ.

Zulassung und Konformität

CE Dieses Produkt entspricht den Anforderungen der entsprechenden EU-Richtlinien.

Die Übereinstimmungserklarungen können unter der folgenden Adresse angefordert werden:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9

D-32457 Porta Westfalia

Elektrroinstallation

Die Elektroinstallationarfur von einem Elektro-Fachinstalleur vorgenommen werden! Dabei sind die Vorschriften nach IEC 60364-7-701 (entspr.VDE 0100 Tell 701) sowie alle nationalen und ortlichen Vorschriften zu beachteten

Installation

Einbaumafe auf Klappsite I beachten.

Kuhler-Karbonator aufstellen, siehe Abb. [1].

Beim Transport/Aufstunden des Kuhler-Karbonators kann Kuhlflüssigkeit in die Leitungen gelaufen sein. Um sicherzustellen, dass die Kuhlflüssigkeit

zurückgelaufen ist, darf der Kühler-Karbonator erst nach Ablauf einer Ruhezeit von 24 Stunden eingeschaltet werden.

Kuhler-Karbonator und Filterkartusche anschlieben, siehe Klappseite I, Abb. [2] bis [4].

Kalt- und Warmwasserzufuhr offen und Anschlüsse auf Dichtheit prufen, siehe Klappseite II, Abb. [5].

Steckverbindung zwischen Armatur und Kuhler-Karbonator herstellen, siehe Abb. [6].

Spanningsversorgung über Netzstecker herstellen, siehe Abb. [7].

Die Anzeige im Display leuchtet auf und die Filterrestkapazität wird in Prozent angezeigt.

CO_2 -Flasche anschlieBen, siehe Abb. [8] bis [13].

Das Ventil auf der Rückseite des Kuhler-Karbonators nicht betatlagen da sonst CO_2 entweicht, siehe Abb. [9].

Das Ventil wird nur bei der Reinigung des Kühler-Karbonators besteht.

Die Armatur lauft systembedingt nach jedem Zapfen von kohlensäurehaltigem Wasser ca.1 Sekunde nach, die Anzeige im Griff leuchtet blau.

Wenn der Blue ^® .Griff rot blinkt und E4 oder E6 im Display erscheint, müssen Armatur und Kühler-Karbonator wie folgt miteinander synchroniert werden, siehe Abb. [14]:

• Tasten und gleichzeitig drucken und halten, bis SE im Display blinkt.

• Taste drücken, bis SE aufhört zu blinken.

• Taste 1oslassen, C- blinkt im Display.

• Taste △ oder O so oft drucken bis H-im Display blinkt

• Taste drücken bis H-aufhört zu blinken

Die Blue-Griffsynchronisation wird gestartet, HC erscheint im Display und der Blue-Griff leuchtet rot.

• Sobald der BlueGriff grün leuchtet, Armatur durch Drehung des BlueGriffs vollständig öffnen.

Sobald der BlueGriff kurz grün aufblinkt, Armatur durch Drehung des BlueGriffs schlieben, HC blinkt im Display.

• Einstellung durch längerer Drücken der Taste bestätigten, HC erscheidt.

• Taste icoslassen.

Die Filterrestkapazität wird angezeigt.

Inbetriebnahme

Steuerung, siehe Klappseite II, Abb. [14].

Die Tasten haben folgende Funktionen:

Filterwechsel-Reset

Filtergroßenauswahl

Karbonatharteeinstellung

Anzeigen im Display, siehe Abb. [14].

Im Ruhezustand wird die Filterrestkapazität in Prozent angezeigt.

Temperatur des gekühnten, karbonisierten Wassers am Kuhler-Karbonator einstellen, siehe Abb. [15].

Filtergröße einstehen, siehe Abb. [14] und [16].
Taste △ Filtergrößenauswahl:

• Taste drucken und halten bis der voreingestelle Wert (z. B. F1) im Display blinkt

• Taste Tippen bis gewünschte Filtergroße erscheint:

-F1:40404000

-F2:40430000

-F3:40412000

-F4:40404001

-F5:40430001

-F6:40412001

-F8:40547001(Aktivkohle)

• Taste drücken und halten bis der ausgewählte Wert nicht mehr blinkt.

Taste loslassen:

Die Filterrestkapazität wird wieder angezeigt.

Hinweis: Die entsprechenden Filterkartuschen können unter www.grohe.com bestellt werden.

Karbonatharke am Filterkopf einstellen, siehe Abb. [16]. Die Karbonatharke kann beim zuständigen Wasserversorge erfasst werden.

Karbonathäre an der Bypass-Einstellung des Filterkopfs auf lokale Verhältnisse einstellen, siehe Tabellenspalte A auf Klappeinte III.

Karbonathäre am Kühler-Karbonator einstellen, siehe Tabellenspalte B auf Klappseite III und Abb. [14].

aste O Karbonathartreeinstellung:

Taste O drucken und halten bis der voreingestelle Wert (z. B. C3) im Display blinkt

• Taste O Tippen und benötigten Wert auswahlen:

-C4:Karbonatharte 9 (Bypass 3)

Werkseinstellung:

C3: Karbonathärte 10 - 24 (Bypass 2)

C2: Karbonathärte 25-29

-C1:Karbonatharte 30 (Bypass 0)

• Taste O drücken und halten bis der ausgewählte Wert nicht mehr blinkt.

Taste O loslassen.

Die Filterrestkapazität wird wieder angezeigt.

Die Literleistung der Filterkartusche variiert je nach eingestellter Wasserhärte und Höhe der Filterkartusche, siehe Tabelle Klappseitile.

Werkseitig ist der Kuhler-Karbonator auf den Betrieb mit der 600 Liter Filterkartusche (Best.-Nr.:404001) eingestellt.

Bei Betrieb mit einer anderen Filterkartusche muss der Kühler-Karbonator darauf eingestellt werden.

Die Armatur mit Kuhler-Karbonator ist jetzt fertig installiert und betriebsbereit.

Wartung

Filterrestkapazität nach Wechsel der Filterkartusche

zurücksetzen, siehe Klappseite II, Abb. [14].

Taste Filterwechsel-Reset:

• Taste drücken und halten, bis rF im Display blinkt.

• Taste loslassen und wieder drücken, bis rF nicht mehr blinkt.

Taste loslassen.

Filterrestkapazität wird zurückgesetzt und angezeigt.

Werkseinstellungen wieder herstellen, siehe Abb. [14].
Tasten △○ Werkseinstellungen wieder herstellen:

• Tasten □ △○GPCGleichzeitig drucken und halten, bis PA im

Display anfängt zu blinken.

Tasten O loslassen.

Die Filterrestkapazität wird angezeigt.

Acht

Gefahr der Beschädigung!

Bei Wartungsarbeiten an der Anlage muss generell erst die Spanningsversorgung und die CO_2 -Zufahr

unterbrochen werden! Danach kann der

Stockverbinder getrennt werden, siehe Klappseite II, Abb. [6] und [7].

Alle Teile prufen, reinigen, evil. austauschen.

Montage in umgekehrter Reihenfolge.

Kuhler-Karbonator reinigen

Aus hygienischen Gründen muss der Kühler Karbonator einmal im Jahr gereinigt werden. Die Reinigung muss vor dem Filterkartuschenwechsel durchgefuhlrt werden, um die Ersatzfilterkartusche nicht zu verunreinigen.

Hinweis: Das Reinigungsset (Best.-Nr.: 40 434 001) und der zugehörige Adapter (Best.-Nr.: 40 694 000 oder 40 699 000) können unter www.grohe.com bestellt werden.

Service

Zur Beseitigung von Problemen, Tabelle Störung / Ursache / Abhilfe beachten.

Wenn EE blinkt oder das Problem nicht behoben werden kann, Spanningsversorgung des Kühler-Karbonators unterbremen. Seriennummer des Kühler-Karbonators von der Rückseite des Geräts aufschnitten und an einen Fachinstallatur wenden oder per E-Mail die Service Hotline des Hauses GROHE unter [e-mail] kontaktieren.

Der GROHE Blue Chilled & Sparkling Kuhler-Karbonator darf nur vom GROHE Kundendienst repariert werden.

Umwelt und Recycling

Verbrauchte Filterkartuschen können gefahrlos über den Restmüll entsorgt werden.

Die beiliegende CO_2 -Flasche kann lokal wiederbefüllt werden.

Die CO_2 -Flaschearfichtnizurückgesendertwerden.AmEnde derNutzungmustsikolgemafendenortlichenBestimmungenentsorgtwerden.

Hinweis: Eine 2kg CO_2 -Flasche (Best.-Nr.:40423000) kann unter www.grohe.com bestellt werden.

Der Kühler-Karbonator ist ein Elektrogerät für das in vielen Ländern Rückgabe- und Rücknahmepflichten gehen. GROHE ist in allen relevanten Ländern an entsprechenden Rücknahmesystemen beteiligt.

Geräte mit dieser Kennzeichnung gehören nicht in den Hausmüll, sondern müssen gemäß der landesspezifischen Vorschriften getrennt entsorgt werden.

Störung Ursache Abhilfe
Wasser fließt nicht · Wasserzuführung unterbrochen - Abspervertentile öffnen
Kein gefiltertes Wasser, Blue®-Griff blinking rot, E1 im Display	· Sicherheitsabschaltung Pumpe - Absperrve	tile öffnen - Spanningsversorgung unterbrechen, 30 Sekunden warten und wieder herstellen
Kein gefiltertes Wasser, E2 im Display	· Überschreitung der Zapfzeit	- B | B-Griff schließen
Kein gefiltertes Wasser, E3 im Display	· Armatur und Kühler-Karbonator nicht verbunden · Steckverbindung defekt	- Steckverbindung herstellen - An den GROHE Kundendienst wenden
Kein gefiltertes Wasser, Blue®-Griff blinking rot, E4 im Display	· Armatur und Kühler-Karbonator nicht synchronisiert	- Beide miteinander synchronisieren, siehe Kapitel Installation
Kein gefiltertes Wasser, Blue®-Griff blinking rot, E5 im Display	· Fehlfunktion des Kühler-Karbonators - Spanningsversorgung unterbrechen, 30 Sekunden warten und wieder herstellen
Kein gefiltertes Wasser, Blue®-Griff blinking rot, E6 im Display	· Wertebereich stimmt nicht überein - Beide miteinander synchronisieren, siehe Kapitel Installation
Blue®-Griff blinking Rot, E7 im Display	· Fehlfunktion des Kühler-Karbonators - Spanningsversorgung unterbrechen, 30 Sekunden warten und wieder herstellen
Blue®-Griff blinking orange, E8 im Display	· Filterkapazität übersritten - Filterkartusche	sofort wechseln
E9 blinkt im Wechsel mit HI im Display	· Kühler-Karbonator überhüt	- B | B-Griff schließen, Belüftung sicherstellen und Umgebungstemperatur auf max. 32 °C reduzieren - Spanningsversorgung unterbrechen, 30 Sekunden warten und wieder herstellen
Keine Kohlensäure in Stellung Medium und Sparkling	· CO2-Flasche nicht geöffnet oder entleert	- Ventil der CO2-Flasche voll öffnen oder Flasche austauschen
