KULLANIM KILAVUZU 31355001 GROHE

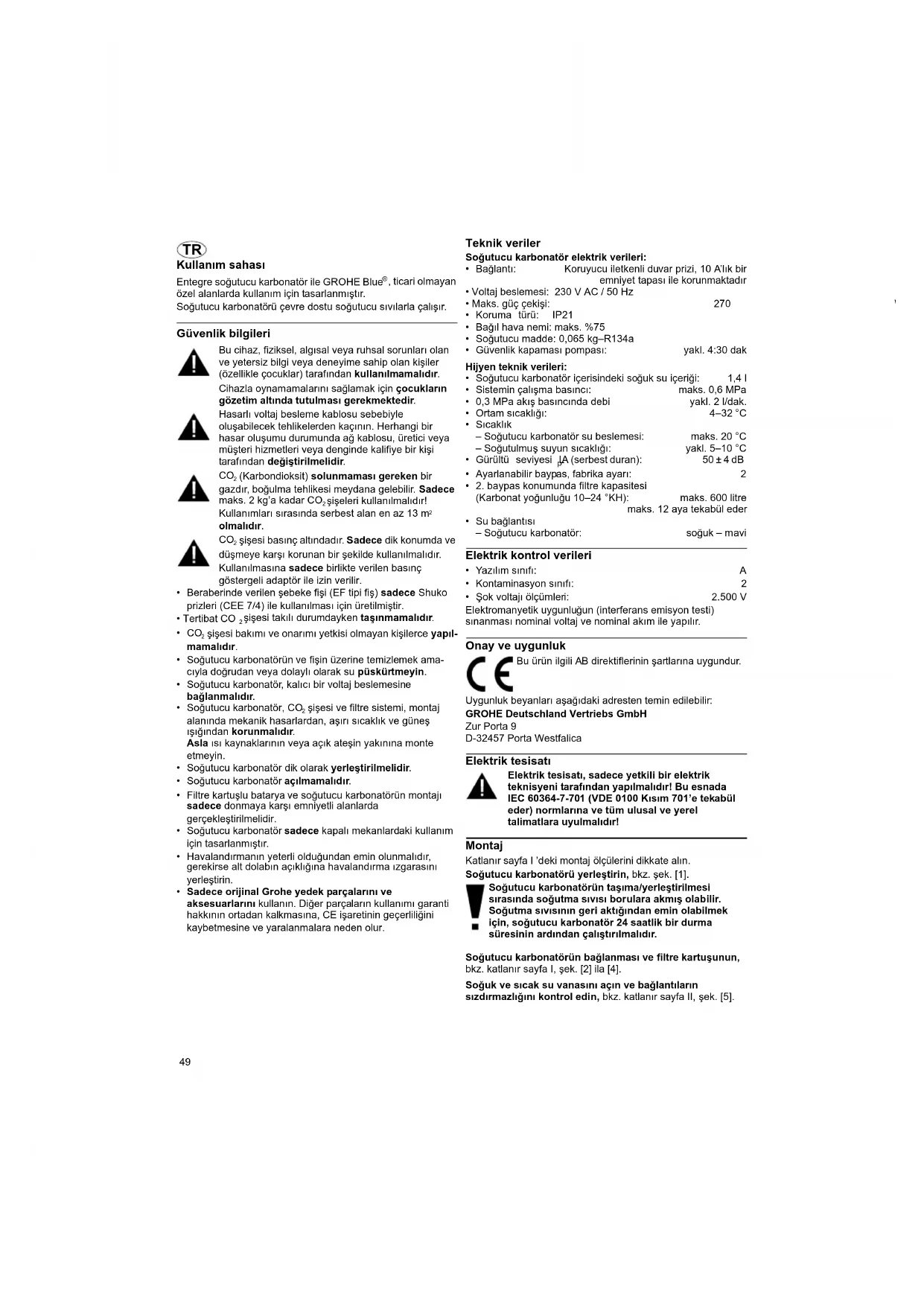

Kullanım sahası Entegre soğutucu karbonatör ile GROHE Blue

, ticari olmayan özel alanlarda kullanım için tasarlanmıştır. Soğutucu karbonatörü çevre dostu soğutucu sıvılarla çalışır. Güvenlik bilgileri Bu cihaz, fiziksel, algısal veya ruhsal sorunları olan ve yetersiz bilgi veya deneyime sahip olan kişiler (özellikle çocuklar) tarafından kullanılmamalıdır. Cihazla oynamamalarını sağlamak için çocukların gözetim altında tutulması gerekmektedir. Hasarlı voltaj besleme kablosu sebebiyle oluşabilecek tehlikelerden kaçının. Herhangi bir hasar oluşumu durumunda ağ kablosu, üretici veya müşteri hizmetleri veya denginde kalifiye bir kişi tarafından değiştirilmelidir.

(Karbondioksit) solunmaması gereken bir gazdır, boğulma tehlikesi meydana gelebilir. Sadece maks. 2 kg’a kadar CO

şişeleri kullanılmalıdır! Kullanımları sırasında serbest alan en az 13 m

şişesi basınç altındadır. Sadece dik konumda ve düşmeye karşı korunan bir şekilde kullanılmalıdır. Kullanılmasına sadece birlikte verilen basınç göstergeli adaptör ile izin verilir.

• Beraberinde verilen şebeke fişi (EF tipi fiş) sadece Shuko prizleri (CEE 7/4) ile kullanılması için üretilmiştir.

şişesi takılı durumdayken taşınmamalıdır.

şişesi bakımı ve onarımı yetkisi olmayan kişilerce yapıl- mamalıdır.

• Soğutucu karbonatörün ve fişin üzerine temizlemek ama- cıyla doğrudan veya dolaylı olarak su püskürtmeyin.

• Soğutucu karbonatör, kalıcı bir voltaj beslemesine bağlanmalıdır.

• Soğutucu karbonatör, CO

şişesi ve filtre sistemi, montaj alanında mekanik hasarlardan, aşırı sıcaklık ve güneş ışığından korunmalıdır. Asla ısı kaynaklarının veya açık ateşin yakınına monte etmeyin.

• Soğutucu karbonatör dik olarak yerleştirilmelidir.

• Soğutucu karbonatör açılmamalıdır.

• Filtre kartuşlu batarya ve soğutucu karbonatörün montajı sadece donmaya karşı emniyetli alanlarda gerçekleştirilmelidir.

• Soğutucu karbonatör sadece kapalı mekanlardaki kullanım için tasarlanmıştır.

• Havalandırmanın yeterli olduğundan emin olunmalıdır, gerekirse alt dolabın açıklığına havalandırma ızgarasını yerleştirin.

• Sadece orijinal Grohe yedek parçalarını ve aksesuarlarını kullanın. Diğer parçaların kullanımı garanti hakkının ortadan kalkmasına, CE işaretinin geçerliliğini kaybetmesine ve yaralanmalara neden olur. Teknik veriler Soğutucu karbonatör elektrik verileri:

• Bağlantı: Koruyucu iletkenli duvar prizi, 10 A’lık bir emniyet tapası ile korunmaktadır

• Voltaj beslemesi: 230 V AC / 50 Hz

• Maks. güç çekişi: 270 W

• Soğutucu madde: 0,065 kg–R134a

• Güvenlik kapaması pompası: yakl. 4:30 dak Hijyen teknik verileri:

• Soğutucu karbonatör içerisindeki soğuk su içeriği: 1,4 l

• Sistemin çalışma basıncı: maks. 0,6 MPa

• 0,3 MPa akış basıncında debi yakl. 2 l/dak.

• Ortam sıcaklığı:4–32°C

• Sıcaklık – Soğutucu karbonatör su beslemesi: maks. 20 °C – Soğutulmuş suyun sıcaklığı: yakl. 5–10 °C

• Ayarlanabilir baypas, fabrika ayarı: 2

• 2. baypas konumunda filtre kapasitesi (Karbonat yoğunluğu 10–24 °KH): maks. 600 litre maks. 12 aya tekabül eder

• Su bağlantısı – Soğutucu karbonatör: soğuk – mavi Elektrik kontrol verileri

• Kontaminasyon sınıfı:2

• Şok voltajı ölçümleri: 2.500 V Elektromanyetik uygunluğun (interferans emisyon testi) sınanması nominal voltaj ve nominal akım ile yapılır. Onay ve uygunluk Uygunluk beyanları aşağıdaki adresten temin edilebilir: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Elektrik tesisatı Elektrik tesisatı, sadece yetkili bir elektrik teknisyeni tarafından yapılmalıdır! Bu esnada IEC 60364-7-701 (VDE 0100 Kısım 701’e tekabül eder) normlarına ve tüm ulusal ve yerel talimatlara uyulmalıdır! Montaj Katlanır sayfa I ’deki montaj ölçülerini dikkate alın. Soğutucu karbonatörü yerleştirin, bkz. şek. [1]. Soğutucu karbonatörün taşıma/yerleştirilmesi sırasında soğutma sıvısı borulara akmış olabilir. Soğutma sıvısının geri aktığından emin olabilmek için, soğutucu karbonatör 24 saatlik bir durma süresinin ardından çalıştırılmalıdır. Soğutucu karbonatörün bağlanması ve filtre kartuşunun, bkz. katlanır sayfa I, şek. [2] ila [4]. Soğuk ve sıcak su vanasını açın ve bağlantıların sızdırmazlığını kontrol edin, bkz. katlanır sayfa II, şek. [5]. Bu ürün ilgili AB direktiflerinin şartlarına uygundur.50 Batarya ve soğutucu karbonatör arasında priz bağlantısını oluşturun, şek. [6]. Voltaj beslemesini şebeke fişi üzerinden oluşturun, bkz. şek. [7]. Ekrandaki gösterge yanar ve kalan filtre kapasitesi yüzde olarak görüntülenir.

şişesini bağlayın, bkz. şek. [8]–[13]. Soğutucu karbonatörün arkasındaki valfi çekmeyin, aksi taktirde CO

sızar, bkz. şek. [9]. Valf, sadece soğutucu karbonatörün temizlenmesi sırasında kullanılır. Karbondioksitli suyun her sapmasından sonra batarya, sistem tarafından belirlenen, yakl. 1 saniye müteakip olarak çalışır, volandaki gösterge mavi yanar. Blue

volan kırmı zı yanıp söndüğünde ve ekranda E4 veya E6 göründüğünde batarya ve soğutucu karbonatör şu şekilde birbiri ile senkronize edilmelidir, bkz. şek. [14]:

• ve düğmelerini aynı anda basılı tutun; ekranda SE yanıp sönmelidir.

• düğmesine SE yanıp sönmeyi kesene kadar basın.

• düğmesini bırakın, ekranda C yanıp söner.

• U veya düğmelerine ekranda H- yanıp sönene kadar basın

• düğmesine H yanıp sönmeyi kesene kadar basın.

volan senkronizasyonu başlatılır, HC ekranda görüntülenir ve Blue

volan kırmızı yanar:

volan yeşil yandığı anda bataryayı Blue

volanı çevirerek tamamen açın.

volan kısa süreliğine yeşil yanıp söndüğü anda bataryayı Blue

volanı çevirerek kapatın, ekranda HC yanıp söner.

• Ayarı düğmesine uzun süre basarak onaylayın, HC görünür.

• düğmesini bırakın. Kalan filtre kapasitesi gösterilir. İşletime alma Kontrol, bkz. katlanır sayfa II, şek. [14]. Düğmelerin işlevleri şunlardır: Filtre değişimi sıfırlama U Filtre büyüklüğünün seçilmesi Karbonat yoğunluğunun ayarlanması Göstergedeki işaretler, bkz. şek. [14]. Boş konumda kalan filtre kapasitesi yüzde olarak görüntülenir. Soğutulmuş, karbonlaşmış suyun sıcaklığını soğutucu karbonatörden ayarlayın, bkz. şek. [15]. Filtre büyüklüğünü ayarlayın, bkz. şek. [14] ve [16]. U düğmesi, filtre büyüklüğünün seçilmesi:

• U düğmesine basın ve basılı tutun; önceden ayarlanan değer (örn. F1) ekranda yanıp sönecektir

• İstenilen filtre büyüklüğü görünene kadar U düğmesine basın: - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (magnezyum) - F8: 40 547 001 (aktif karbon)

• U düğmesine basın ve seçilen değer yanıp sönmeyene kadar basılı tutun.

• U düğmesini bırakın: Kalan filtre kapasitesi tekrar gösterilir. Uyarı: Farklı filtre kartuşları www.grohe.com adresinden sipariş edilebilir. Filtre başlığındaki karbonat yoğunluğunu ayarlayın, bkz. şek. [16]. Karbonat yoğunluğunu su dağıtım şirketinizden öğrenebilirsiniz. Filtre başlığının baypas ayarında karbonat yoğunluğunu yerel şartlara göre ayarlayın, bkz. katlanır sayfa III, tablo sütunu A. Soğutucu karbonatörde karbonat yoğunluğunu ayarlayın, bkz. katlanır sayfa III, tablo sütunu B ve şek. [14] düğmesi karbonat yoğunluğu ayarı:

• düğmesine basın ve basılı tutun; önceden ayarlanan değer (örn. C3) ekranda yanıp sönecektir

• düğmesine basın ve gereken değeri seçin: - C4: Karbonat yoğunluğu ≤ 9 (baypas 3) - Fabrika ayarı: C3: Karbonat yoğunluğu 10–24 (baypas 2) - C2: Karbonat yoğunluğu 25–29 (baypas 1) - C1: Karbonat yoğunluğu ≥ 30 (baypas 0)

• düğmesine basın ve seçilen değer yanıp sönmeyene kadar basılı tutun.

• düğmesini bırakın: Kalan filtre kapasitesi tekrar gösterilir. Filtre kartuşunun litre performansı ayarlanmış olan su sertliğine ve filtre kartuşunun büyüklüğüne göre değişiklik gösterir, bkz. katlanır sayfa III'teki tablo. Soğutucu karbonatörü yapı tarafınca 600 litre filtre kartuşu (Sip. No.: 40 404 001) ile çalışmak için ayarlanmıştır. Başka bir filtre kartuşuyla çalıştırırken soğutucu karbonatör buna göre ayarlanmalıdır. Soğutucu karbonatörlü batarya artı k kurulmuş ve kullanıma hazırdır. Bakım Filtre kapasitesini filtre kartuşunun değişiminden sonra sıfırlayın, bkz. katlanır sayfa II, şek. [14]. düğmesi, filtre değişimi sıfırlama:

• düğmesini basılı tutun; ekranda rF yanıp sönmelidir.

• düğmesini bırakın ve tekrar basın, rF artık yanıp sönmeyecektir.

• düğmesini bırakın. Kalan filtre kapasitesi sıfırlanır ve görüntülenir. Fabrika ayarlarına döndürme, bkz. şek. [14]. U düğmeleri, fabrika ayarlarına dönme:

• U düğmelerini aynı anda basılı tutun; ekranda PA yanıp sönmelidir.

• U düğmelerini bırakın. Kalan filtre kapasitesi gösterilir. Dikkat! Hasar tehlikesi! Tertibattaki bakım çalışmalarında prensip olarak öncelikle voltaj beslemesi ve CO

girişi kesilmelidir! Daha sonra geçmeli konektör ayrılabilir, bkz. katlanır sayfa II, şek. [6] ve [7]. Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin. Montaj ters sıralamayla yapılır.51 Soğutucu karbonatörü temizleyin Hijyen açısından soğutucu karbonatör yılda bir kez temizlenmelidir. Yedek filtre kartuşunu kirletmemek için, temizlik kartuş değişiminden önce gerçekleştirilmelidir. Uyarı: Temizlik seti (sip. no.: 40 434 001) ve ilgili adaptör (sip. no.: 40 694 000 veya 40 699 000) www.grohe.com altında sipariş edilebilir. Servis Sorunların giderilmesi için Arıza / Nedeni / Çözümü tablosunu dikkate alın. Eğer EE yanıp sönüyorsa veya sorun düzeltilemezse, soğutucu karbonatörün voltaj beslemesini kesin. Cihazın arkasından soğutucu karbonatörün seri numarasını kaydedin ve bir montaj uzmanına başvurun veya e-posta ile GROHE’nin Servis Hattına TechnicalSupport-HQ@grohe.com adresinden erişin. GROHE Blue

Chilled & Sparkling soğutucu karbonatör sadece GROHE müşteri hizmetleri tarafından tamir edilebilir. Çevre ve geri dönüşüm Kullanılmış filtre kartuşları tehlike oluşturmadan ev çöpüne atılarak da imha edilebilir. Birlikte verilen CO

şişesi lokal olarak tekrar doldurulabilir.

şişesi geri gönderilemez. Kullanım sonlandığında yerel kurallara uygun olarak imha edilmelidir. Uyarı: 2kg’lık CO

-şişesi (Sip.- No.: 40 423 000) www.grohe.com adresinden sipariş edilebilir. Soğutucu karbonatör, bir çok ülkede geri teslim ve geri alım zorunluluğuna dahil olan elektrikli bir cihazdır. GROHE tüm söz konusu ülkelerde, ilgili geri alma sistemlerinde yer almaktadır. Bu işaretle sınıflandırılmış cihazlar ev çöpüne atılmamalıdır, yerel kural ve kanunlara uygun olarak ayrı bir şekilde imha edilmelidir. Arıza Nedeni Çözümü Su akmıyor •Su girişi kapalı - Açma kapama vanalarını açın Filtreli su yok, Blue

volan kırmızı yanıp sönüyor, ekranda E1

• Güvenlik kapaması pompası - Açma kapama vanalarını açın - Voltaj beslemesini kesin, 30 saniye bekleyin ve tekrar başlatın Filtreli su yok, ekranda E2

• Su alım süresinin aşılması -Blue

volanı kapatın. Filtreli su yok, ekranda E3

• Batarya ve soğutucu karbonatörün bağlantısı yok

• Priz bağlantısı arızalı -Priz bağlantısını kurun - GROHE müşteri hizmetlerine başvurun Filtreli su yok, Blue

volan kırmızı yanıp sönüyor, ekranda E4

• Batarya ve soğutucu karbonatör senkronize değil - Her ikisini de birbiri ile senkronize edin, bkz. bölüm Montaj Filtreli su yok, Blue

volan kırmızı yanıp sönüyor, ekranda E5

• Soğutucu karbonatörün çalışma arızası - Voltaj beslemesini kesin, 30 saniye bekleyin ve tekrar başlatın Filtreli su yok, Blue

volan kırmızı yanıp sönüyor, ekranda E6

• Değer aralığı aynı değil - Her ikisini de birbiri ile senkronize edin, bkz. bölüm Montaj Blue

volan kırmızı yanıp sönüyor, ekranda E7

• Soğutucu karbonatörün çalışma arızası - Voltaj beslemesini kesin, 30 saniye bekleyin ve tekrar başlatın Blue

volan turuncu yanıp sönüyor, ekranda E8

• Filtre kapasitesi aşıldı - Filtre kartuşunu derhal değiştirin Ekranda E9 ile HI dönüşümlü yanıp sönüyor

• Soğutucu karbonatör aşırı ısınmış -Blue

volanı kapatın, havalandırmayı sağlayın ve ortam sıcaklığını maks. 32 °C'ye düşürün - Voltaj beslemesini kesin, 30 saniye bekleyin ve tekrar başlatın Medium ve Sparkling konumlarında karbondioksit yok

şişesi açılmamış veya boşaltılmış -CO

şişesinin valfini tamamen açın veya şişeyi değiştirin52
