MANUAL DE UTILIZARE 31355001 GROHE

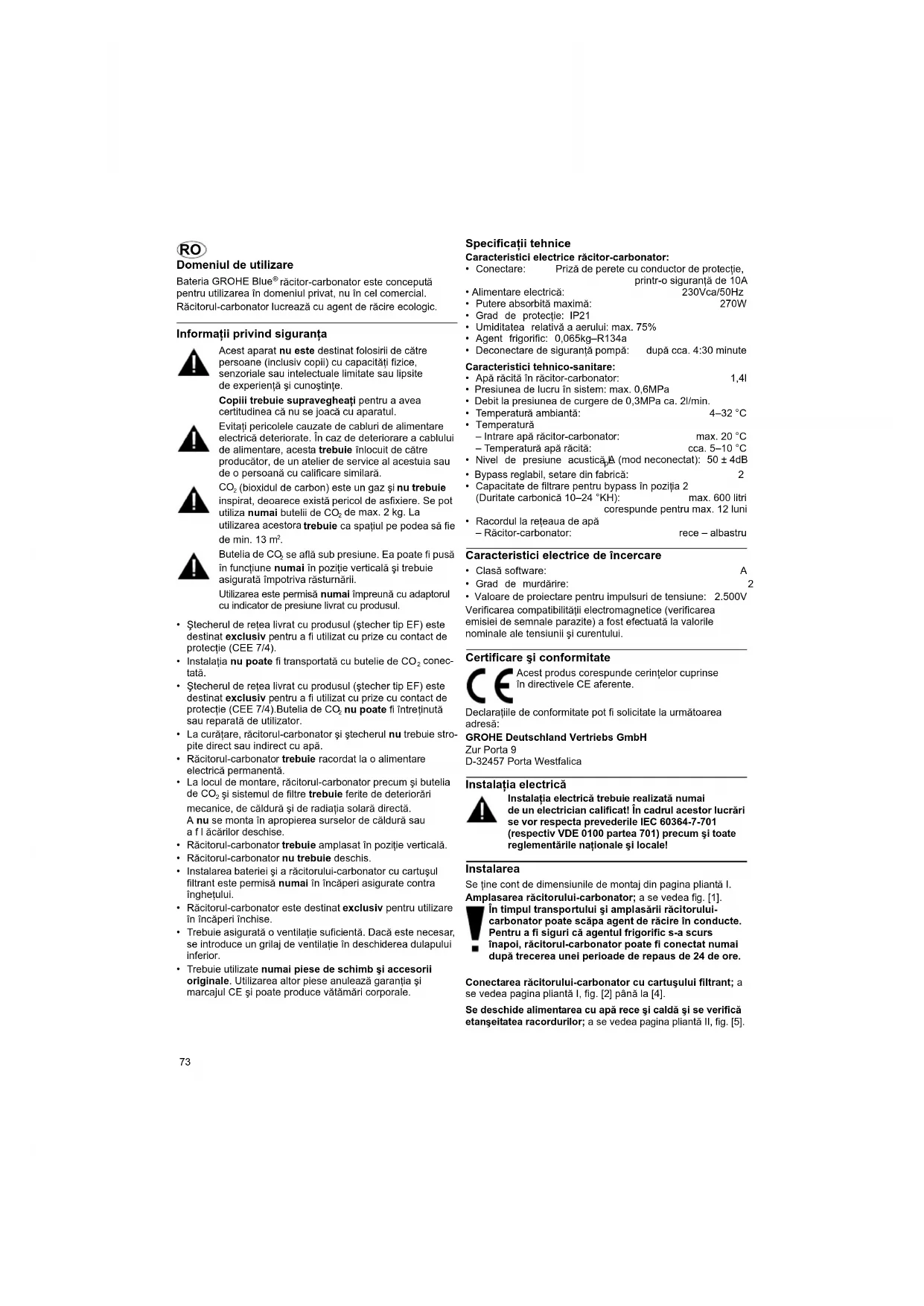

răcitor-carbonator este concepută pentru utilizarea în domeniul privat, nu în cel comercial. Răcitorul-carbonator lucrează cu agent de răcire ecologic. Informaţii privind siguranţa Acest aparat nu este destinat folosirii de către persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe. Copiii trebuie supravegheaţi pentru a avea certitudinea că nu se joacă cu aparatul. Evitaţi pericolele cauzate de cabluri de alimentare electrică deteriorate. În caz de deteriorare a cablului de alimentare, acesta trebuie înlocuit de către producător, de un atelier de service al acestuia sau de o persoană cu calificare similară.

(bioxidul de carbon) este un gaz şi nu trebuie inspirat, deoarece există pericol de asfixiere. Se pot utiliza numai butelii de CO

de max. 2 kg. La utilizarea acestora trebuie ca spaţiul pe podea să fie de min. 13 m

se află sub presiune. Ea poate fi pusă în funcţiune numai în poziţie verticală şi trebuie asigurată împotriva răsturnării. Utilizarea este permisă numai împreună cu adaptorul cu indicator de presiune livrat cu produsul.

• Ştecherul de reţea livrat cu produsul (ştecher tip EF) este destinat exclusiv pentru a fi utilizat cu prize cu contact de protecţie (CEE 7/4).

• Instalaţia nu poate fi transportată cu butelie de CO

nu poate fi întreţinută sau reparată de utilizator.

• La curăţare, răcitorul-carbonator şi ştecherul nu trebuie stro- pite direct sau indirect cu apă.

• Răcitorul-carbonator trebuie racordat la o alimentare electrică permanentă.

• La locul de montare, răcitorul-carbonator precum şi butelia de CO

şi sistemul de filtre trebuie ferite de deteriorări mecanice, de căldură şi de radiaţia solară directă. A nu se monta în apropierea surselor de căldură sau aflăcărilor deschise.

• Răcitorul-carbonator trebuie amplasat în poziţie verticală.

• Răcitorul-carbonator nu trebuie deschis.

• Instalarea bateriei şi a răcitorului-carbonator cu cartuşul filtrant este permisă numai în încăperi asigurate contra îngheţului.

• Răcitorul-carbonator este destinat exclusiv pentru utilizare în încăperi închise.

• Trebuie asigurată o ventilaţie suficientă. Dacă este necesar, se introduce un grilaj de ventilaţie în deschiderea dulapului inferior.

• Trebuie utilizate numai piese de schimb şi accesorii originale. Utilizarea altor piese anulează garanţia şi marcajul CE şi poate produce vătămări corporale. Specificaţii tehnice Caracteristici electrice răcitor-carbonator:

• Conectare: Priză de perete cu conductor de protecţie, printr-o siguranţă de 10A

• Alimentare electrică: 230Vca/50Hz

• Putere absorbită maximă: 270W

• Grad de protecţie: IP21

• Umiditatea relativă a aerului: max. 75%

• Agent frigorific: 0,065kg–R134a

• Deconectare de siguranţă pompă:după cca. 4:30 minute Caracteristici tehnico-sanitare:

• Apă răcită în răcitor-carbonator: 1,4l

• Presiunea de lucru în sistem: max. 0,6MPa

• Debit la presiunea de curgere de 0,3MPa ca. 2l/min.

• Temperatură ambiantă:4–32°C

• Temperatură – Intrare apă răcitor-carbonator: max. 20 °C – Temperatură apă răcită: cca. 5–10 °C

• Nivel de presiune acustică L

• Bypass reglabil, setare din fabrică: 2

• Capacitate de filtrare pentru bypass în poziţia 2 (Duritate carbonică 10–24 °KH): max. 600 litri corespunde pentru max. 12 luni

• Racordul la reţeaua de apă – Răcitor-carbonator: rece – albastru Caracteristici electrice de încercare

• Grad de murdărire: 2

• Valoare de proiectare pentru impulsuri de tensiune: 2.500V Verificarea compatibilităţii electromagnetice (verificarea emisiei de semnale parazite) a fost efectuată la valorile nominale ale tensiunii şi curentului. Certificare şi conformitate Declaraţiile de conformitate pot fi solicitate la următoarea adresă: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Instalaţia electrică Instalaţia electrică trebuie realizată numai de un electrician calificat! În cadrul acestor lucrări se vor respecta prevederile IEC 60364-7-701 (respectiv VDE 0100 partea 701) precum şi toate reglementările naţionale şi locale! Instalarea Se ţine cont de dimensiunile de montaj din pagina pliantă I. Amplasarea răcitorului-carbonator; a se vedea fig. [1]. În timpul transportului şi amplasării răcitorului- carbonator poate scăpa agent de răcire în conducte. Pentru a fi siguri că agentul frigorific s-a scurs înapoi, răcitorul-carbonator poate fi conectat numai după trecerea unei perioade de repaus de 24 de ore. Conectarea răcitorului-carbonator cu cartuşului filtrant; a se vedea pagina pliantă I, fig. [2] până la [4]. Se deschide alimentarea cu apă rece şi caldă şi se verifică etanşeitatea racordurilor; a se vedea pagina pliantă II, fig. [5]. Acest produs corespunde cerinţelor cuprinse în directivele CE aferente.74 Se realizează conexiunea între baterie şi răcitorul- carbonator; a se vedea fig. [6]. Realizarea alimentării electrice cu ajutorul ştecherului de reţea; a se vedea fig. [7]. Indicatorul de pe afişaj se aprinde şi capacitatea reziduală a filtrului este afişată în procente. Se conectează butelia de CO

; a se vedea fig. [8] până la [13]. Nu umblaţi la ventilul din spatele răcitorului-carbonator, deoarece, în caz contrar, CO

se scurge în afară; a se vedea fig. [9]. Ventilul se foloseşte numai la curăţarea răcitorului-carbonator. În funcţie de sistem, după fiecare preluare de apă cu bioxid de carbon, bateria funcţionează cca. 1 secundă, după care indicatorul din manetă se aprinde în culoare albastră. Dacă maneta Blue

clipeşte în culoare roşie şi pe afişaj apare E4 sau E6, atunci bateria şi răcitorul-carbonator trebuie sincronizate reciproc, după cum urmează; a se vedea fig. [14]:

• Se menţin apăsate simultan tastele şi până când pe afişaj clipeşte SE.

• Se apasă tasta până când SE încetează să clipească.

• Se eliberează tasta , pe afişaj clipeşte C-.

• Se apasă tasta U sau de mai multe ori până când pe afişaj clipeşte H-

• Se apasă tasta până ce H- încetează să clipească.

; pe afişaj apare HC şi maneta Blue

începe să lumineze verde, se deschide complet bateria prin rotirea manetei Blue

începe să clipească scurt verde, se închide bateria rotind maneta Blue

; pe afişaj clipeşte HC.

• Se confirmă setarea printr-o apăsare lungă a tastei ; se afişează HC.

• Se eliberează tasta . Se afişează capacitatea reziduală a filtrului. Punerea în funcţiune Sistemul de comandă; a se vedea pagina pliantă II, fig. [14]. Tastele au următoarele funcţii: Resetarea la înlocuirea filtrului U Alegerea mărimii filtrului Setarea durităţii carbonice Indicaţii pe afişaj; a se vedea fig. [14]. În stare de repaus, se afişează capacitatea reziduală a filtrului în procente. Reglarea temperaturii apei răcite la răcitorul-carbonator; a se vedea fig. [15]. Setarea mărimii filtrului; a se vedea fig. [14]şi [16]. Se tastează U pentru alegerea mărimii filtrului:

• Se menţine apăsată tasta U până când pe afişaj clipeşte valoarea prestabilită (de exemplu, F1)

• Se apasă repetat tasta U până când se afişează mărimea dorită a filtrului: - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (magneziu) - F8: 40 547 001 (cărbune activ)

• Se apasă şi se menţine apăsată tasta U până când valoarea selectată nu mai clipeşte.

• Se eliberează tasta U: Se afişează din nou capacitatea reziduală a filtrului. Indicaţie: Diversele cartuşe filtrante pot fi comandate la www.grohe.com. Se reglează duritatea carbonică a apei la capul filtrului; a se vedea fig. [16]. Duritatea carbonică poate fi aflată de la furnizorul de apă. Duritatea carbonică se setează la bypassul capului de filtrare în funcţie de condiţiile locale; a se vedea coloana A a tabelului de pe pagina pliantă III. Se reglează duritatea carbonică la răcitorul-carbonator; a se vedea coloana B a tabelului din pagina pliantă III şi fig. [14]. Se tastează pentru setarea durităţii carbonice:

• Se menţine apăsată tasta până când pe afişaj clipeşte valoarea prestabilită (de exemplu, C3)

• Se tastează repetat şi se selectează valoarea necesară: - C4: Duritate carbonică ≤ 9(bypass 3) - Setare din fabrică: C3: Duritate carbonică 10–24 (bypass 2) - C2: Duritate carbonică 25–29 (bypass 1) - C1: Duritate carbonică ≥ 30 (bypass 0)

• Se apasă şi se menţine apăsată tasta până când valoarea selectată nu mai clipeşte.

• Se eliberează tasta . Se afişează din nou capacitatea reziduală a filtrului. Productivitatea litrică a cartuşului filtrant variază în funcţie de duritatea setată a apei şi de mărimea cartuşului filtrant; a se vedea tabelul din pagina pliantă III. Din fabrică, răcitorul-carbonator este setat pe funcţionarea cu cartuş de 600 de litri (nr. de catalog: 40 404 001). La funcţionarea cu un alt cartuş filtrant, răcitorul-carbonator trebuie configurat. Bateria cu răcitor-carbonator este acum gata instalată şipregătită de lucru. Întreţinerea Resetarea capacităţii reziduale a filtrului după schimbarea cartuşului filtrant; a se vedea pagina pliantă II, fig. [14]. Tasta pentru resetare după înlocuirea filtrului:

• Se apasă şi se menţine apăsată tasta până când pe afişaj clipeşte rF.

• Se eliberează tasta , până când rF nu mai clipeşte.

• Se eliberează tasta . Se resetează şi se afişează capacitatea reziduală a filtrului. Restabilirea setărilor din fabrică; a se vedea fig. [14]. Tastele U pentru restabilirea setărilor din fabrică:

• Se menţin apăsate simultan tastele U până când pe afişaj clipeşte PA.

• Se eliberează tastele U. Se afişează capacitatea reziduală a filtrului. Atenţie! Pericol de deteriorare! În cazul lucrărilor de întreţinere a instalaţiei, se întrerup în prealabil alimentarea electrică şi cea cu

! Apoi se poate decupla conectorul; a se vedea pagina pliantă II, fig. [6] şi [7]. Toate piesele se verifică, se curăţă, eventual se înlocuiesc. Se montează în ordine inversă.75 Curăţarea răcitorului-carbonator Din motive de igienă, răcitorul-carbonator trebuie curăţat o dată pe an. Curăţarea trebuie efectuată înainte de înlocuirea cartuşului filtrant, pentru a nu murdări cartuşul de schimb. Indicaţie: Setul de curăţare (nr. de catalog: 40 434 001) şi adaptorul aferent (nr. de catalog: 40 694 000 sau 40 699 000) pot fi comandate la www.grohe.com. Service Pentru remedierea problemelor se va avea în vedere tabelul Defecţiune/Cauză/Soluţie. Dacă EE clipeşte sau dacă problema nu poate fi remediată, se întrerupe alimentarea electrică a răcitorului-carbonator. Notaţi numărul de serie al răcitorului-carbonator marcat pe partea din spate a acestuia şi adresaţi-vă unui instalator specializat sau contactaţi prin e-mail linia rapidă de service a firmei GROHE la TechnicalSupport-HQ@grohe.com. Repararea răcitorului-carbonator GROHE BlueBlue

Chilled & Sparkling poate fi efectuată numai de Serviciul clienţi GROHE. Protecţia mediului şi reciclarea Cartuşele filtrante uzate pot fi evacuate fără pericol la deşeuri, împreună cu gunoiul menajer. Butelia de CO

livrată cu produsul poate fi reumplută local. Butelia de CO

nu poate fi returnată. La terminarea utilizării, ea trebuie evacuată local la deşeuri, conform reglementărilor locale. Indicaţie: Un recipient de 2 kg CO

(nr. de catalog: 40 423 000) poate fi comandat la www.grohe.com. Răcitorul-carbonator este un aparat electric pentru care în numeroase ţări există un regim obligatoriu de returnare şi preluare. Compania GROHE este participant la sistemele de returnare corespunzătoare din toate ţările relevante. Aparatele cu acest marcaj nu se evacuează la gunoiul menajer; ele trebuie evacuate separat la deşeuri conform reglementărilor specifice fiecărei ţări. Defecţiune Cauză Soluţie Apa nu curge • Alimentarea cu apă este întreruptă - Se deschid robinetele de închidere Lipsă apă filtrată, maneta Blue

clipeşte în culoare roşie, E1 pe afişaj

• Deconectare de siguranţă pompă - Se deschid robinetele de închidere - Se întrerupe alimentarea electrică, se aşteaptă 30 secunde, apoi se restabileşte alimentarea Lipsă apă filtrată, E2 pe afişaj

• Depăşirea timpului de scurgere - Se închide maneta Blue

Lipsă apă filtrată, E3 pe afişaj

• Bateria şi răcitorul-carbonator nu sunt conectate între ele

• Conector defect - Se realizează conexiunea - Se contactează Serviciul clienţi GROHE Lipsă apă filtrată, maneta Blue

clipeşte în culoare roşie, E4 pe afişaj

• Bateria şi răcitorul-carbonator nu sunt sincronizate între ele - Se procedează la sincronizarea lor; a se vedea capitolul Instalarea Lipsă apă filtrată, maneta Blue

clipeşte în culoare roşie, E5 pe afişaj

• Funcţionare defectuoasă a răcitorului- carbonator - Se întrerupe alimentarea electrică, se aşteaptă 30 secunde, apoi se restabileşte alimentarea Lipsă apă filtrată, maneta Blue

clipeşte în culoare roşie, E6 pe afişaj

• Domeniul de valori nu corespunde - Se procedează la sincronizarea lor; a se vedea capitolul Instalarea Lipsă apă filtrată, maneta Blue

clipeşte în culoare roşie, E7 pe afişaj

• Funcţionare defectuoasă a răcitorului- carbonator - Se întrerupe alimentarea electrică, se aşteaptă 30 secunde, apoi se restabileşte alimentarea Lipsă apă filtrată, maneta Blue

clipeşte în culoare roşie, E8 pe afişaj

• S-a depăşit capacitatea de filtrare - Se înlocuieşte imediat cartuşul filtrant E9 alternând cu HI pe afişaj

• Răcitor-carbonator supraîncălzit - Se închide maneta Blue

, se asigură ventilaţia şi se reduce temperatura ambiantă la max. 32 °C - Se întrerupe alimentarea electrică, se aşteaptă 30 secunde, apoi se restabileşte alimentarea Lipsă acid carbonic în poziţia Medium şi Sparkling

nu este deschisă sau s-a golit - Se deschide complet ventilul buteliei de CO

sau se înlocuieşte butelia76
