MANUAL DE UTILIZADOR 31355001 GROHE

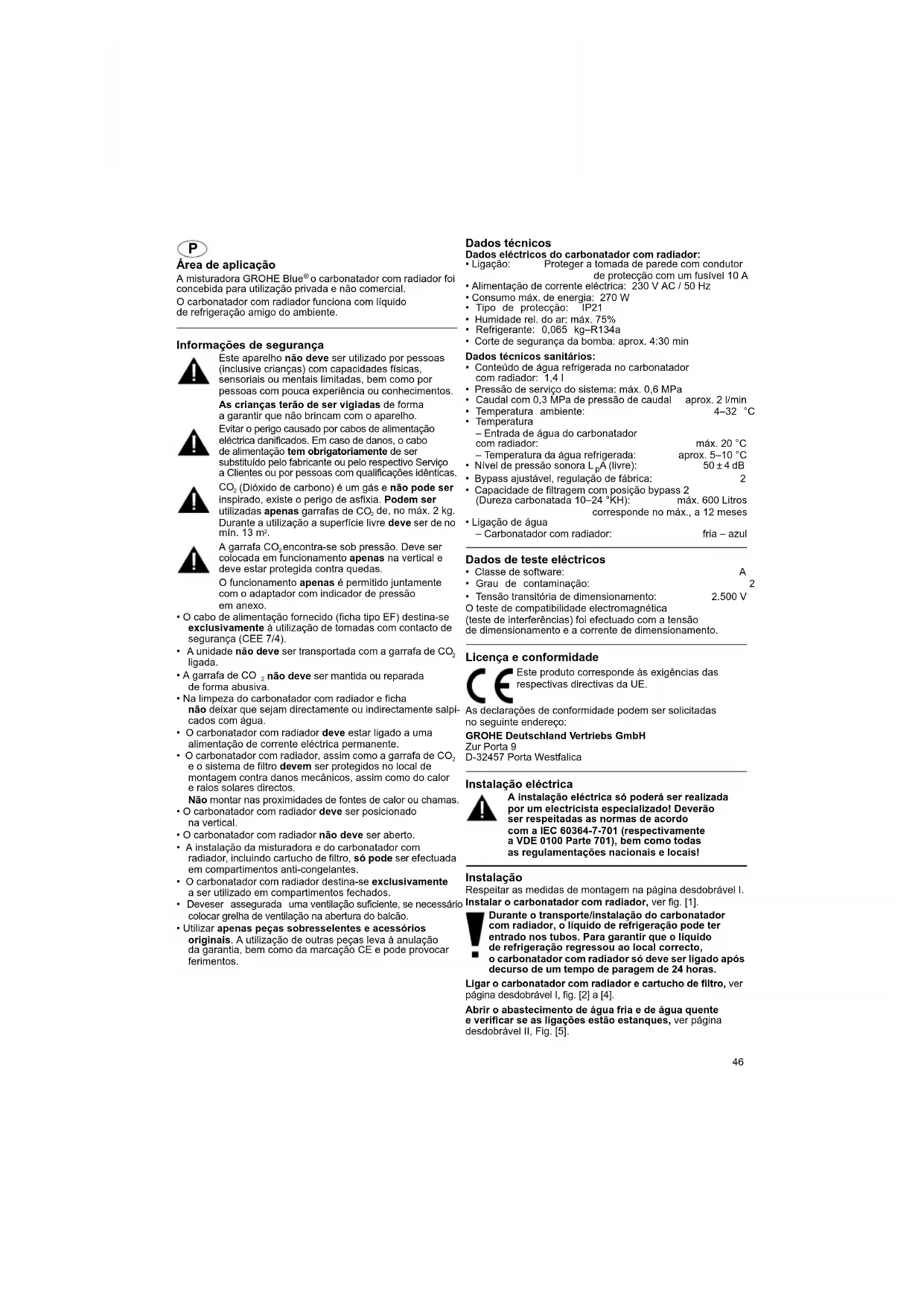

Área de aplicação A misturadora GROHE Blue

o carbonatador com radiador foi concebida para utilização privada e não comercial. O carbonatador com radiador funciona com líquido de refrigeração amigo do ambiente. Informações de segurança Este aparelho não deve ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais limitadas, bem como por pessoas com pouca experiência ou conhecimentos. As crianças terão de ser vigiadas de forma a garantir que não brincam com o aparelho. Evitar o perigo causado por cabos de alimentação eléctrica danificados. Em caso de danos, o cabo de alimentação tem obrigatoriamente de ser substituído pelo fabricante ou pelo respectivo Serviço a Clientes ou por pessoas com qualificações idênticas.

(Dióxido de carbono) é um gás e não pode ser inspirado, existe o perigo de asfixia. Podem ser utilizadas apenas garrafas de CO

de, no máx. 2 kg. Durante a utilização a superfície livre deve ser de no mín. 13 m

encontra-se sob pressão. Deve ser colocada em funcionamento apenas na vertical e deve estar protegida contra quedas. O funcionamento apenas é permitido juntamente com o adaptador com indicador de pressão em anexo.

• O cabo de alimentação fornecido (ficha tipo EF) destina-se exclusivamente à utilização de tomadas com contacto de segurança (CEE 7/4).

• A unidade não deve ser transportada com a garrafa de CO

não deve ser mantida ou reparada de forma abusiva.

• Na limpeza do carbonatador com radiador e ficha não deixar que sejam directamente ou indirectamente salpi- cados com água.

• O carbonatador com radiador deve estar ligado a uma alimentação de corrente eléctrica permanente.

e o sistema de filtro devem ser protegidos no local de montagem contra danos mecânicos, assim como do calor e raios solares directos. Não montar nas proximidades de fontes de calor ou chamas.

• O carbonatador com radiador deve ser posicionado na vertical.

• O carbonatador com radiador não deve ser aberto.

• A instalação da misturadora e do carbonatador com radiador, incluindo cartucho de filtro, só pode ser efectuada em compartimentos anti-congelantes.

• O carbonatador com radiador destina-se exclusivamente a ser utilizado em compartimentos fechados.

• Deveser assegurada uma ventilação suficiente, se necessário colocar grelha de ventilação na abertura do balcão.

• Utilizar apenas peças sobresselentes e acessórios originais. A utilização de outras peças leva à anulação da garantia, bem como da marcação CE e pode provocar ferimentos. Dados técnicos Dados eléctricos do carbonatador com radiador:

• Ligação: Proteger a tomada de parede com condutor de protecção com um fusível 10 A

• Alimentação de corrente eléctrica: 230 V AC / 50 Hz

• Consumo máx. de energia: 270 W

• Tipo de protecção: IP21

• Humidade rel. do ar: máx. 75%

• Refrigerante: 0,065 kg–R134a

• Corte de segurança da bomba: aprox. 4:30 min Dados técnicos sanitários:

• Conteúdo de água refrigerada no carbonatador com radiador: 1,4 l

• Pressão de serviço do sistema: máx. 0,6 MPa

• Caudal com 0,3 MPa de pressão de caudal aprox. 2 l/min

• Temperatura ambiente: 4–32 °C

• Temperatura – Entrada de água do carbonatador com radiador: máx. 20 °C – Temperatura da água refrigerada: aprox. 5–10 °C

• Nível de pressão sonora L

• Bypass ajustável, regulação de fábrica: 2

• Capacidade de filtragem com posição bypass 2 (Dureza carbonatada 10–24 °KH): máx. 600 Litros corresponde no máx., a 12 meses

• Ligação de água – Carbonatador com radiador: fria – azul Dados de teste eléctricos

• Classe de software: A

• Grau de contaminação: 2

• Tensão transitória de dimensionamento: 2.500 V O teste de compatibilidade electromagnética (teste de interferências) foi efectuado com a tensão de dimensionamento e a corrente de dimensionamento. Licença e conformidade As declarações de conformidade podem ser solicitadas no seguinte endereço: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Instalação eléctrica A instalação eléctrica só poderá ser realizada por um electricista especializado! Deverão ser respeitadas as normas de acordo com a IEC 60364-7-701 (respectivamente a VDE 0100 Parte 701), bem como todas as regulamentações nacionais e locais! Instalação Respeitar as medidas de montagem na página desdobrável I. Instalar o carbonatador com radiador, ver fig. [1]. Durante o transporte/instalação do carbonatador com radiador, o líquido de refrigeração pode ter entrado nos tubos. Para garantir que o líquido de refrigeração regressou ao local correcto, o carbonatador com radiador só deve ser ligado após decurso de um tempo de paragem de 24 horas. Ligar o carbonatador com radiador e cartucho de filtro, ver página desdobrável I, fig. [2] a [4]. Abrir o abastecimento de água fria e de água quente e verificar se as ligações estão estanques, ver página desdobrável II, Fig. [5]. Este produto corresponde às exigências das respectivas directivas da UE.47 Estabelecer a ligação de ficha entre a misturadora e o carbonatador com radiador, ver fig. [6]. Estabelecer a alimentação de corrente eléctrica através do cabo de alimentação, ver fig. [7]. A indicação no ecrã acende-se e é apresentada a capacidade restante do filtro em percentagem. Ligar a garrafa CO

, ver fig. [8] até [13]. Não accionar a válvula na parte traseira do carbonatador com radiador uma vez que é libertado CO

, ver fig. [9]. A válvula apenas é necessária durante a limpeza do carbonatador com radiador. Conforme o sistema, a misturadora continua, após ligação à água gasosa, durante aprox. 1 segundo, o mostrador no manípulo acende a azul. Se o manípulo Blue

piscar a vermelho e surgir E4 ou E6 no mostrador do ecrã, a misturadora e o carbonatador com radiador devem ser sincronizados entre si, conforme indicado em seguida, ver fig. [14]:

• Premir e manter premidas, em simultâneo, as teclas e até SE surgir no ecrã.

• Premir a tecla até SE parar de piscar.

• Largar a tecla , C- pisca no ecrã.

• Premir a tecla U ou várias vezes até H- piscar no ecrã

• Premir a tecla até H- parar de piscar

• A sincronização do manípulo Blue

é iniciada, HC surge no ecrã e o manípulo Blue

acende a verde, abrir totalmente a misturadora ao rodar o manípulo Blue

• Confirmara a regulação ao premir durante algum tempo atecla , HC surge.

• Largar a tecla . A capacidade restante do filtro é indicada. Colocação em funcionamento Comando, ver página desdobrável II, Fig. [14]. As teclas têm as seguintes funções: Reset da substituição do filtro U Selecção do tamanho do filtro Ajuste da dureza carbonatada Indicações no ecrã, ver fig. [14]. No estado de espera é indicada a capacidade restante do filtro em percentagem. Regular a temperatura da água refrigerada, carbonizada no carbonatador com radiador, ver fig. [15]. Regular o tamanho do filtro, ver fig. [14] e [16]. Tecla U Selecção do tamanho do filtro:

• Premir a tecla U e mantê-la premida até o valor pré-definido (por ex. F1) piscar no ecrã

• Tocar na tecla U até surgir o tamanho do filtro pretendido: - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (Magnésio) - F8: 40 547 001 (Carvão activo)

• Premir a tecla U e manter premida até o valor seleccionado já não piscar.

• Largar a tecla U: A capacidade restante do filtro é novamente indicada. Nota: Os vários cartuchos de filtro podem ser encomendados em www.grohe.com. Regular a dureza carbonatada na cabeça do filtro, ver fig. [16]. Pode informar-se sobre a dureza carbonatada junto do fornecedor de água competente. Ajustar a dureza carbonatada no ajuste de bypass da cabeça do filtro, de acordo com as condições locais, ver coluna A na página desdobrável III. Regular a dureza carbonatada no carbonatador com radiador, ver coluna da tabela B na página desdobrável III e fig. [14]. Tecla Ajuste da dureza carbonatada:

• Premir a tecla e mantê-la premida até o valor pré-definido (por ex. C3) piscar no ecrã

• Tocar na tecla e seleccionar o valor necessário: - C4: Dureza carbonatada ≤ 9 (Bypass 3) - Regulação de fábrica: C3: Dureza carbonatada 10–24 (Bypass 2) - C2: Dureza carbonatada 25–29 (Bypass 1) - C1: Dureza carbonatada ≥ 30 (Bypass 0)

• Premir a tecla e mantê-la premida até o valor seleccionado já não piscar.

• Largar a tecla . A capacidade restante do filtro é novamente indicada. A potência por litro do cartucho de filtro varia conforme a dureza da água e tamanho do cartucho ajustados, ver tabela página desdobrável III. De fábrica o carbonatador com radiador regulado para o funcionamento com o cartucho de filtro de 600 litros (N.º de encomenda: 40 404 001). Em caso de funcionamento com outro cartucho de filtro o carbonatador com radiador deve ser regulado para tal. A válvula com carbonatador com radiador está agora instalada e pronta a utilizar. Manutenção Repor a capacidade restante do filtro após a substituição do cartucho de filtro, ver página desdobrável II, Fig. [14]. Tecla Reset da substituição do filtro:

• Premir e manter premida a tecla até rF piscar no ecrã.

• Largar a tecla e voltar a premir até rF já não piscar.

• Largar a tecla . A capacidade restante do filtro é reposta e indicada. Reestabelecer a regulação de fábrica, ver fig. [14]. Teclas U Reestabelecer as regulações de fábrica:

• Premir e manter premidas em simultâneo as teclas U, até PA começar a piscar no ecrã.

• Largar as teclas U. A capacidade restante do filtro é indicada. Atenção! Perigo de danos! Em caso de trabalhos de manutenção no sistema, geralmente terão de ser primeiro interrompidas a alimentação de corrente eléctrica e o abastecimento de CO

! Em seguida, pode retirar a ficha de ligação, ver página desdobrável II, Fig. [6] e [7]. Verificar, limpar e, se necessário, substituir todas as peças. Montagem na sequência inversa.48 Limpar o carbonatador com radiador O carbonatador com radiador deve ser limpo, pelo menos, uma vez por ano, por razões de higiene. A limpeza terá de ser efectuada antes da substituição do cartucho para não sujar o cartucho de filtro sobresselente. Nota: O conjunto de limpeza (n.º de encomenda: 40 434 001) e o respectivo adaptador (n.º de encomenda: 40 694 ou 40 699) podem ser encomendados em www.grohe.com. Assistência Consulte a tabela Avaria/Causa/Solução para resolver problemas. Se piscar EE ou o problema não puder ser eliminado, interrompa a alimentação de corrente eléctrica do radiador. Anote o número de série do carbonatador com radiador, situado na parte traseira do aparelho, e dirija-se a um instalador especializado ou entre em contacto, por e-mail, com o Service Hotline da empresa GROHE em TechnicalSupport-HQ@grohe.com. O carbonatador com radiador Blue

Chilled & Sparkling da GROHE apenas pode ser reparado pelo serviço a Clientes da GROHE. Ambiente e reciclagem Os cartuchos de filtro usados podem ser eliminados sem perigo nos resíduos domésticos. A garrafa CO

pode ser reabastecida localmente. A garrafa CO

não pode ser devolvida. No final da sua utilização, deve ser eliminada localmente, conforme as prescrições locais. Nota: Uma garrafa CO

de 2kg (N.º de encomenda: 40 423 000) pode ser encomendada em www.grohe.com. O carbonatador com radiador é um aparelho eléctrico para o qual são válidas obrigações de retoma e devolução em muitos países. A GROHE participa nos respectivos sistemas de retoma em todos os países respectivos. Os aparelhos com esta identificação não podem ser eliminados juntamente com os resíduos domésticos e têm obrigatoriamente de ser eliminados à parte de acordo com as normas do país. Avaria Causa Solução A água não corre • Abastecimento de água interrompido - Abrir válvulas de corte Sem água filtrada, o manípulo Blue

pisca a vermelho, E1 no ecrã

• Corte de segurança da bomba - Abrir válvulas de corte - Interromper a alimentação de corrente eléctrica ao dispositivo electrónico e repô-la após 30 segundos Sem água filtrada, E2no ecrã

• O tempo de extracção foi excedido - Fechar o manípulo Blue

Sem água filtrada, E3 no ecrã

• A misturadora e o carbonatador com radiador não estão ligados

• Ficha avariada - Ligar a ficha - Contactar o Serviço a Clientes GROHE Sem água filtrada, manípulo Blue

pisca a vermelho, E4 no ecrã

• A misturadora e o carbonatador com radiador não estão sincronizados - Sincronizá-los, ver capítulo Instalação Sem água filtrada, manípulo Blue

pisca a vermelho, E5 no ecrã

• Erro do carbonatador com radiador - Interromper a alimentação de corrente eléctrica ao dispositivo electrónico e repô-la após 30 segundos Sem água filtrada, manípulo Blue

pisca a vermelho, E6 no ecrã

• O intervalo de valores não coincide - Sincronizá-los, ver capítulo Instalação Manípulo Blue

pisca a vermelho, E7 no ecrã

• Erro do carbonatador com radiador - Interromper a alimentação de corrente eléctrica ao dispositivo electrónico e repô-la após 30 segundos Manípulo Blue

• Capacidade do filtro ultrapassada - Substituir imediatamente o cartucho de filtro E9 pisca alternadamente com HI no ecrã

, assegurar a ventilação e reduzir a temperatura ambiente paraomáx.de32°C - Interromper a alimentação de corrente eléctrica ao dispositivo electrónico e repô-la após 30 segundos Nenhum gás carbónico na posição Medium e Sparkling

ou substituir a garrafa49
