LIETOŠANAS INSTRUKCIJA 31355001 GROHE

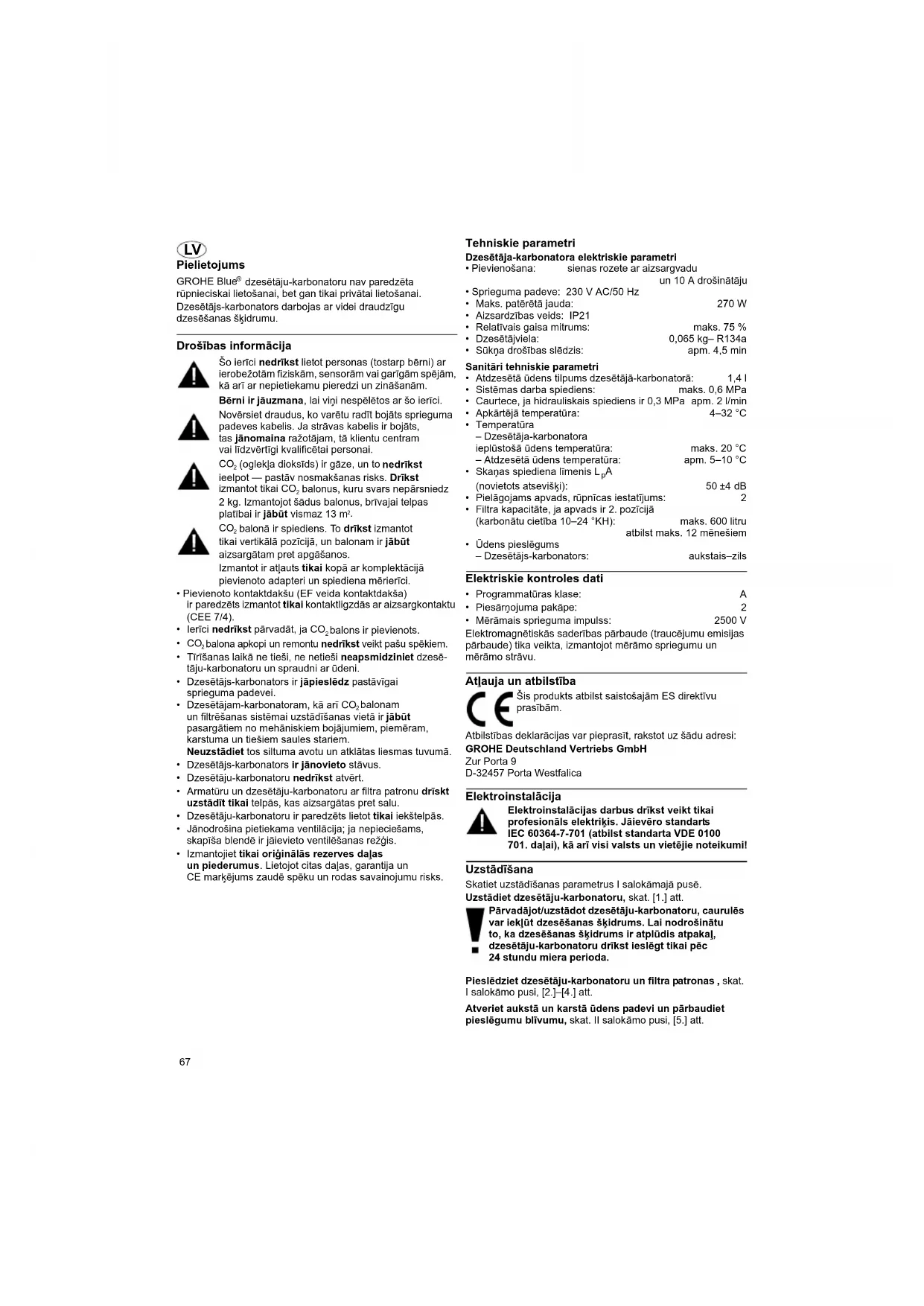

Pielietojums GROHE Blue

dzesētāju-karbonatoru nav paredzēta rūpnieciskai lietošanai, bet gan tikai privātai lietošanai. Dzesētājs-karbonators darbojas ar videi draudzīgu dzesēšanas šķidrumu. Drošības informācija Šo ierīci nedrīkst lietot personas (tostarp bērni) ar ierobežotām fiziskām, sensorām vai garīgām spējām, kā arī ar nepietiekamu pieredzi un zināšanām. Bērni ir jāuzmana, lai viņi nespēlētos ar šo ierīci. Novērsiet draudus, ko varētu radīt bojāts sprieguma padeves kabelis. Ja strāvas kabelis ir bojāts, tas jānomaina ražotājam, tā klientu centram vai līdzvērtīgi kvalificētai personai.

(oglekļa dioksīds) ir gāze, un to nedrīkst ieelpot — pastāv nosmakšanas risks. Drīkst izmantot tikai CO

balonus, kuru svars nepārsniedz 2 kg. Izmantojot šādus balonus, brīvajai telpas platībai ir jābūt vismaz 13 m

balonā ir spiediens. To drīkst izmantot tikai vertikālā pozīcijā, un balonam ir jābūt aizsargātam pret apgāšanos. Izmantot ir atļauts tikai kopā ar komplektācijā pievienoto adapteri un spiediena mērierīci.

• Pievienoto kontaktdakšu (EF veida kontaktdakša) ir paredzēts izmantot tikai kontaktligzdās ar aizsargkontaktu (CEE 7/4).

• Ierīci nedrīkst pārvadāt, ja CO

balons ir pievienots.

balona apkopi un remontu nedrīkst veikt pašu spēkiem.

• Tīrīšanas laikā ne tieši, ne netieši neapsmidziniet dzesē- tāju-karbonatoru un spraudni ar ūdeni.

• Dzesētājs-karbonators ir jāpieslēdz pastāvīgai sprieguma padevei.

• Dzesētājam-karbonatoram, kā arī CO

balonam un filtrēšanas sistēmai uzstādīšanas vietā ir jābūt pasargātiem no mehāniskiem bojājumiem, piemēram, karstuma un tiešiem saules stariem. Neuzstādiet tos siltuma avotu un atklātas liesmas tuvumā.

• Dzesētājs-karbonators ir jānovieto stāvus.

• Dzesētāju-karbonatoru nedrīkst atvērt.

• Armatūru un dzesētāju-karbonatoru ar filtra patronu drīskt uzstādīt tikai telpās, kas aizsargātas pret salu.

• Dzesētāju-karbonatoru ir paredzēts lietot tikai iekštelpās.

• Jānodrošina pietiekama ventilācija; ja nepieciešams, skapīša blendē ir jāievieto ventilēšanas režģis.

• Izmantojiet tikai oriģinālās rezerves daļas un piederumus. Lietojot citas daļas, garantija un CE marķējums zaudē spēku un rodas savainojumu risks. Tehniskie parametri Dzesētāja-karbonatora elektriskie parametri

• Pievienošana: sienas rozete ar aizsargvadu un 10 A drošinātāju

• Sprieguma padeve: 230 V AC/50 Hz

• Maks. patērētā jauda: 270 W

• Aizsardzības veids: IP21

• Relatīvais gaisa mitrums: maks. 75 %

• Dzesētājviela: 0,065 kg– R134a

• Sūkņa drošības slēdzis: apm. 4,5 min Sanitāri tehniskie parametri

• Atdzesētā ūdens tilpums dzesētājā-karbonatorā: 1,4l

• Apkārtējā temperatūra: 4–32 °C

• Temperatūra – Dzesētāja-karbonatora ieplūstošā ūdens temperatūra: maks. 20 °C – Atdzesētā ūdens temperatūra: apm. 5–10 °C

• Skaņas spiediena līmenis L

(novietots atsevišķi): 50 ±4 dB

• Pielāgojams apvads, rūpnīcas iestatījums: 2

• Filtra kapacitāte, ja apvads ir 2. pozīcijā (karbonātu cietība 10–24 °KH): maks. 600 litru atbilst maks. 12 mēnešiem

• Ūdens pieslēgums – Dzesētājs-karbonators: aukstais–zils Elektriskie kontroles dati

• Programmatūras klase: A

• Piesārņojuma pakāpe: 2

• Mērāmais sprieguma impulss: 2500 V Elektromagnētiskās saderības pārbaude (traucējumu emisijas pārbaude) tika veikta, izmantojot mērāmo spriegumu un mērāmo strāvu. Atļauja un atbilstība Atbilstības deklarācijas var pieprasīt, rakstot uz šādu adresi: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Elektroinstalācija Elektroinstalācijas darbus drīkst veikt tikai profesionāls elektriķis. Jāievēro standarts IEC 60364-7-701 (atbilst standarta VDE 0100

701. daļai), kā arī visi valsts un vietējie noteikumi!

Uzstādīšana Skatiet uzstādīšanas parametrus I salokāmajā pusē. Uzstādiet dzesētāju-karbonatoru, skat. [1.] att. Pārvadājot/uzstādot dzesētāju-karbonatoru, caurulēs var iekļūt dzesēšanas šķidrums. Lai nodrošinātu to, ka dzesēšanas šķidrums ir atplūdis atpakaļ, dzesētāju-karbonatoru drīkst ieslēgt tikai pēc 24 stundu miera perioda. Pieslēdziet dzesētāju-karbonatoru un filtra patronas , skat. I salokāmo pusi, [2.]–[4.] att. Atveriet aukstā un karstā ūdens padevi un pārbaudiet pieslēgumu blīvumu, skat. II salokāmo pusi, [5.] att. Šis produkts atbilst saistošajām ES direktīvu prasībām.68 Izveidojiet spraudsavienojumu starp armatūru un dzesētāju-karbonatoru, skat. [6.] att. Nodrošiniet sprieguma padevi, izmantojot tīkla kontaktdakšu, skat. [7.] att. Displejā tiek izgaismots rādījums un tiek parādīta atlikusī filtra kapacitāte procentos. Pieslēdziet CO

balonu, skat. [8.]–[13.] att. Nedarbiniet vārstu dzesētāja-karbonatora aizmugurē, jo tādējādi izplūst CO

, skat. [9.] att. Vārsts tiek izmantots tikai dzesētāja-karbonatora tīrīšanai. Sistēmas darbības dēļ armatūra turpina darboties aptuveni 1 sekundi pēc katras reizes, kad tiek iztecināts ūdens ar ogļskābo gāzi; indikators rokturī mirgo zilā krāsā. Ja rokturis Blue

mirgo sarkanā krāsā un displejā tiek parādīts E4 vai E6, armatūra un dzesētājs-karbonators ir jāsinhronizē, veicot tālāk minētās darbības, skat. [14.] att.

• Vienlaicīgi nospiediet un turiet taustiņus un , līdz displejā mirgo SE.

• Nospiediet taustiņu , līdz SE pārstāj mirgot.

• Atlaidiet taustiņu ; displejā mirgo C-.

• Spiediet taustiņu U vai , līdz displejā mirgo H-.

• Spiediet taustiņu , līdz H- pārstāj mirgot.

sinhronizācija, displejā tiek parādīts HC un rokturis Blue

• Tiklīdz rokturis Blue

iedegas zaļā krāsā pilnībā atveriet armatūru, pagriežot rokturi Blue

• Tiklīdz rokturis Blue

īslaicīgi iedegas zaļā krāsā, aizveriet armatūru, pagriežot rokturi Blue

; displejā mirgo HC.

• Apstipriniet iestatījumu, nospiežot un turot taustiņu , līdz tiek parādīts HC.

• Atlaidiet taustiņu . Tiek attēlota filtra atlikusī kapacitāte. Nodošana ekspluatācijā Regulēšana, skat. II salokāmo pusi, [14.] att. Taustiņiem ir tālāk norādītās funkcijas. Filtra maiņa— atiestatīšana U Filtra izmēra izvēle Karbonātu cietības iestatīšana Rādījumi displejā, skat. [14.] att. Miera stāvoklī tiek parādīta atlikusī filtra kapacitāte procentos. Iestatiet atdzesētā karbonizētā ūdens temperatūru dzesētājā-karbonatorā, skat. [15.] att. Iestatiet filtra izmēru, skat. [14.] att un [16.] att. Filtra izmēra izvēles taustiņš U

• Nospiediet un turiet taustiņu U, līdz displejā mirgo iepriekš iestatītā vērtība (piem., F1).

• Pieskarieties taustiņam U, līdz tiek parādīts vēlamais filtra izmērs. - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (magnijs) - F8: 40 547 001 (aktīvā ogle)

• Nospiediet un turiet taustiņu U, līdz izvēlētā vērtība vairs nemirgo.

• Atlaidiet taustiņu U: Atkal tiek parādīta filtra atlikusī kapacitāte. Norādījums: dažādās filtra patronas var pasūtīt vietnē www.grohe.com. Iestatiet karbonātu cietību filtra galvā, skatiet [16.] att. Informāciju par karbonātu cietību varat uzzināt atbildīgajos ūdens apgādes dienestos. Atbilstoši vietējiem apstākļiem iestatiet karbonātu cietību pie filtra galvas apvada pozīcijas, skatiet tabulas sleju A III salokāmajā pusē. Iestatiet karbonātu cietību dzesētājā-karbonatorā, skat. tabulas sleju B III salokāmajā pusē un [14.] att. Karbonātu cietības iestatīšanas taustiņš :

• Nospiediet un turiet taustiņu , līdz displejā mirgo iepriekš iestatītā vērtība (piem., C3).

• Pieskarieties taustiņam un atlasiet vēlamo vērtību. - C4: karbonātu cietība ≤ 9 (3. apvads) - Rūpnīcas iestatījums: C3: karbonātu cietība 10–24 (2. apvads) - C2: karbonātu cietība 25–29 (1. apvads) - C1: karbonātu cietība ≥ 30 (0. apvads)

• Nospiediet un turiet taustiņu, līdz izvēlētā vērtība vairs nemirgo.

• Atlaidiet taustiņu Atkal tiek parādīta filtra atlikusī kapacitāte. Filtra patronas litru jauda atšķiras atkarībā no iestatītās ūdens cietības un patronas izmēra; skatiet tabulu III salokāmajā pusē. Rūpnīcā dzesētājs-karbonators ir iestatīts darbam ar 600 litru filtra patronu (pasūt. nr. 40 404 001). Ja tiek izmantota cita filtra patrona, dzesētājs-karbonators ir attiecīgi jāiestata. Tagad ūdens maisītājs ar dzesētāju-karbonatoru ir pilnībā uzstādīts un gatavs darbam. Tehniskā apkope Pēc filtra patronas maiņas atiestatiet filtra atlikušo kapacitāti, skat. II salokāmo pusi, [14.] att. Taustiņš Filtra maiņa– atiestatīšana

• Nospiediet un turiet taustiņu , līdz displejā mirgo rF.

• Atlaidiet taustiņu un nospiediet vēlreiz, līdz rF vairs nemirgo.

• Atlaidiet taustiņu . Filtra atlikušās kapacitātes rādītājs tiek atiestatīts un parādīts displejā. Atjaunojiet rūpnīcas iestatījumus, skat. [14.] att. Rūpnīcas iestatījumu atjaunošanas taustiņi U:

• Vienlaicīgi nospiediet un turiet taustiņus U, līdz displejā sāk mirgot PA.

• Atlaidiet taustiņus U. Tiek attēlota filtra atlikusī kapacitāte. Uzmanību! Bojājumu risks! Veicot iekārtas apkopi, vispirms jāpārtrauc sprieguma un CO

padeve! Pēc tam var atvienot spraudsavienotāju, skat. II salokāmo pusi, [6.] un [7.] att. Pārbaudiet, notīriet un, ja nepieciešams, nomainiet visas daļas. Lai montētu, veiciet minētās darbības pretējā secībā.69 Dzesētāja-karbonatora tīrīšana Higiēnisku iemeslu dēļ dzesētājs-karbonators reizi gadā ir jātīra. Tīrīšana ir jāveic pirms filtra patronas maiņas, lai nesasmērētu maiņas filtra patronu. Norādījums: tīrīšanas komplektu (pasūtījuma nr.: 40 434 001) un atbilstošo adapteri (pasūtījuma nr.: 40 694 000 vai 40 699 000) var pasūtīt vietnē www.grohe.com. Remonts Lai novērstu problēmas, skatiet tabulu Problēma/Iemesls/ Novēršana. Ja mirgo EE vai nevar novērst problēmu, pārtrauciet dzesētāja-karbonatora sprieguma padevi. Pierakstiet dzesētāja-karbonatora sērijas numuru, kas atrodas ierīces aizmugurē, un sazinieties ar kvalificētu uzstādītāju vai nosūtiet e-pastu GROHE biroja servisa centram uz adresi: TechnicalSupport-HQ@grohe.com. GROHE Blue

Chilled & Sparkling dzesētāja-karbonatora remontu drīkst veikt tikai GROHE klientu centrs. Vide un atkārtota pārstrāde Izlietotās filtra patronas nav bīstamas, un tās var utilizēt kopā ar citiem atkritumiem. Komplektācijā iekļauto CO

balonu var uzpildīt atkārtoti.

balonu nedrīkst nosūtīt atpakaļ. Izmantošanas laika beigās tas ir jāutilizē lokāli atbilstoši vietējiem noteikumiem. Norādījums: 2 kg CO

balonu (pasūt. nr. 40 423 000) var pasūtīt vietnē www.grohe.com. Dzesētājs-karbonators ir elektroierīce, uz kuru daudzās valstīs ir attiecināmi atpakaļnodošanas un atpakaļpieņemšanas pienākumi. GROHE visās attiecīgajās valstīs ir iesaistījies atbilstošās atpakaļpieņemšanas sistēmās. Ierīces ar šo apzīmējumu nedrīkst izmest kopā ar saimniecības atkritumiem, tās jāutilizē atsevišķi saskaņā ar valsts noteikumiem. Problēma Iemesls Novēršana Netek ūdens •Pārtraukta ūdens padeve - Atveriet slēgventiļus. Ūdens netiek filtrēts, rokturis Blue

mirgo sarkanā krāsā, displejā tiek parādīts E1.

• Sūkņa drošības slēdzis - Atveriet slēgventiļus -Pārtrauciet sprieguma padevi, uzgaidiet 30 sekundes un atjaunojiet to Ūdens netiek filtrēts, displejā tiek parādīts E2

• Pārsniegts darbības laiks - Aizveriet rokturi Blue

Ūdens netiek filtrēts, displejā tiek parādīts E3

• Nav savienojuma starp armatūru un dzesētāju-karbonatoru

• Bojāts spraudsavienojums - Izveidojiet spraudsavienojumu - Sazinieties ar GROHE klientu centru Ūdens netiek filtrēts, rokturis Blue

mirgo sarkanā krāsā, displejā tiek parādīts E4.

• Armatūra un dzesētājs-karbonators nav sinhronizēti - Sinhronizējiet tos, skatiet nodaļu Uzstādīšana Ūdens netiek filtrēts, rokturis Blue

mirgo sarkanā krāsā, displejā tiek parādīts E5.

• Dzesētāja-karbonatora darbības kļūda - Pārtrauciet sprieguma padevi, uzgaidiet 30 sekundes un atjaunojiet to Ūdens netiek filtrēts, rokturis Blue

mirgo sarkanā krāsā, displejā tiek parādīts E6.

• Vērtību apgabals nav atbilstošs - Sinhronizējiet tos, skatiet nodaļu Uzstādīšana Ūdens netiek filtrēts, rokturis Blue

mirgo sarkanā krāsā, displejā tiek parādīts E7.

• Dzesētāja-karbonatora darbības kļūda - Pārtrauciet sprieguma padevi, uzgaidiet 30 sekundes un atjaunojiet to Rokturis Blue

mirgo oranžā krāsā, displejā tiek parādīts E8.

• Pārsniegta filtra kapacitāte - Nekavējoties nomainiet filtra patronu Displejā pārmaiņus tiek parādīts E9 un HI

• Dzesētājs-karbonators ir pārkarsis - Aizveriet rokturi Blue

, nodrošiniet ventilāciju un samaziniet apkārtējo temperatūru līdz maks. 32 °C -Pārtrauciet sprieguma padevi, uzgaidiet 30 sekundes un atjaunojiet to Pozīcijā Medium (vidējs) un Sparkling (dzirkstošs) nav ogļskābās gāzes.

balons nav atvērts vai ir tukšs - Pilnībā atveriet CO

balona vārstu vai nomainiet balonu70
