| Type de produit | Plaque de cuisson et four à gaz |
| Marque | Dometic |
| Modèle | SunLight (CU351MK / CU354MK) |
| Catégorie | Four |
| Usage | Cuisson et rôtissage des aliments (grill possible sur CU351MK) |
| Alimentation | Gaz butane (G30) ou propane (G31) en bouteille |
| Puissance nominale totale (CU351MK) | 6,4 kW (466 g/h) |
| Puissance nominale totale (CU354MK) | 5,1 kW (371 g/h) |
| Puissance du four | 1,1 kW (89 g/h) |
| Puissance du grill (CU351MK) | 1,3 kW (95 g/h) |
| Puissance plaque de cuisson (brûleur gauche) | 2,2 kW (160 g/h) |
| Puissance plaque de cuisson (brûleur droit) | 1,8 kW (131 g/h) |
| Dimensions (H x L x P) CU351MK | 508 x 450 x 358 mm |
| Dimensions (H x L x P) CU354MK | 398 x 449 x 357 mm |
| Poids CU351MK | 18,50 kg |
| Poids CU354MK | 15,50 kg |
| Températures du four (positions 1 à 6) | 130°C, 160°C, 180°C, 200°C, 220°C, 240°C |
| Diamètre des brûleurs de plaque | 62 mm (gauche) / 70 mm (droit) |
| Diamètre recommandé des ustensiles | 16 – 22 cm |
| Volume d'air de combustion | 12,8 m³/h (CU351MK) / 10,2 m³/h (CU354MK) |
| Entretien courant | Nettoyage avec un chiffon humide et un produit neutre |
| Sécurité | Thermocouple de sécurité, arrêt automatique en cas d'extinction |
| Pièces détachées | Injecteurs, flexible de gaz, grille, lèchefrite |
| Réparabilité | Réparations par un professionnel agréé uniquement |
| Garantie | Garantie légale, contacter le revendeur |
FOIRE AUX QUESTIONS - SunLight DOMETIC
Questions des utilisateurs sur SunLight DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four au format PDF gratuitement ! Retrouvez votre notice SunLight - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SunLight de la marque DOMETIC.

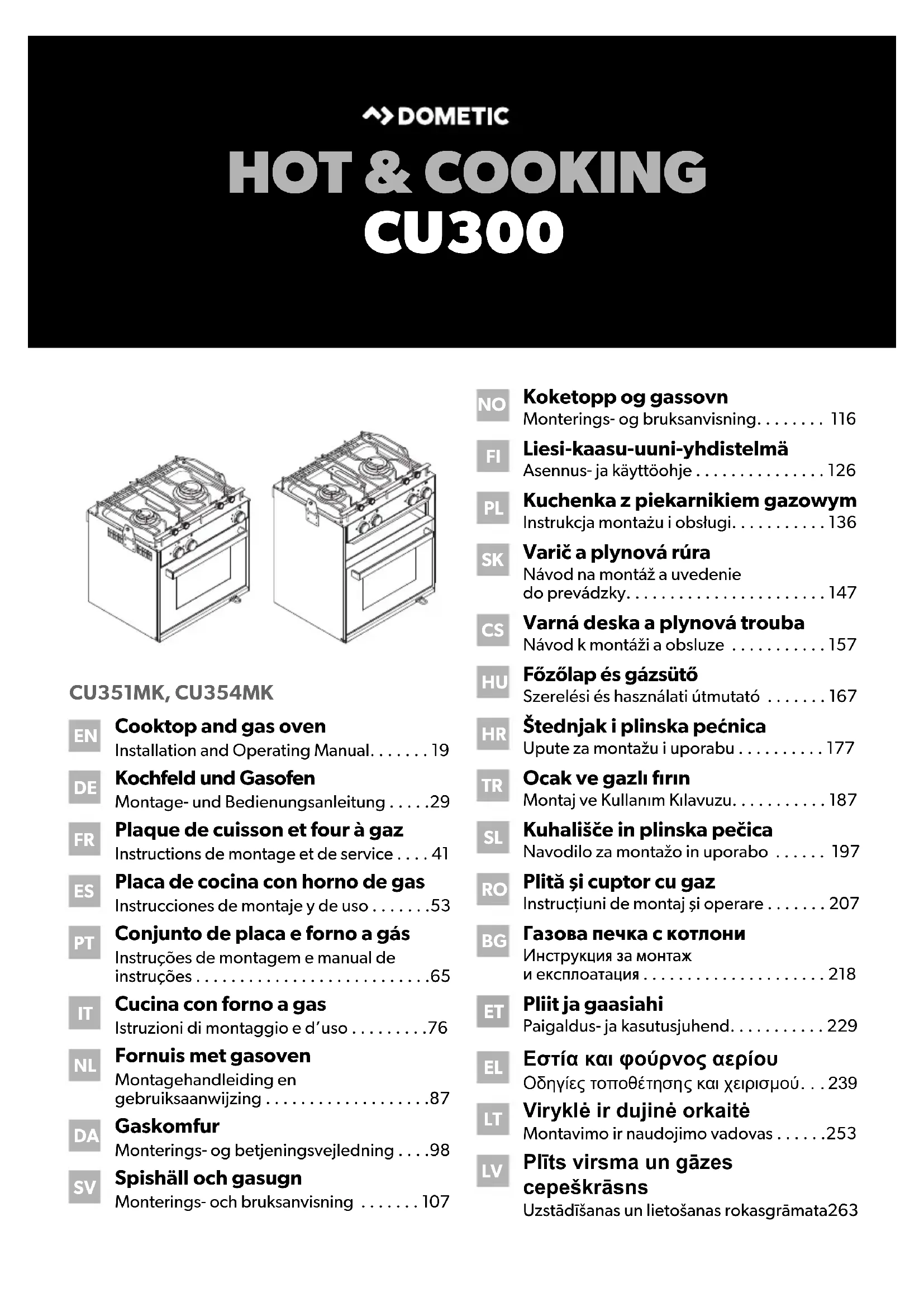

MODE D'EMPLOI SunLight DOMETIC
Plaque de cuisson et four à gaz
Instructions de montage et de service . . . . 41
ES
Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit.
En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com.
Sommaire
Signification des symboles .....41
Consignes de sécurité....41
Contenu de la livraison 44
Groupes cible 44
Usage conforme 44
Description technique.... 45
Installation 46
Utilisation 47
Économie d'énergie ..... 48
Nettoyage et entretien 48
Stockage 49
Dépannage 50
Garantie....51
Mise au rebut....51
Caractéristiques techniques ..... 52
Signification des symboles
AVERTISSEMENT!
Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.
ATTENTION!
Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.
AVIS!
indiquent une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.
REMARQUE
Informations complémentaires sur l'utilisation de ce produit.
Consignes de sécurité
Remarques préliminaires
- Avant l'installation, s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
- Les conditions de réglage de cet appareil sont indiquées sur l'étiquette ou sur la plaque signalétique.
- Cet appareil n'est pas relié à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé selon la règlementation actuelle en vigueur. Une attention particulière devra être accordée aux exigences pertinentes en matière d'aération.
Sécurité générale
AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'explosion
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Une réparation incorrecte peut entraîner de graves dangers.
- Cet appareil doit être installé conformément à la réglementation nationale en vigueur dans le pays d'utilisation.
- Cet appareil doit uniquement être utilisé dans un espace bien ventilé.
- Lisez les instructions avant d'installer ou d'utiliser cet appareil.
-
Ne modifiez pas cet appareil.
-
Ne retirez ou ne remplacez aucun composant de cet appareil.
- Si la règlementation nationale l'exige, le flexible de gaz devra au besoin être changé.
- Ne tordez, n'étirez et ne pincez pas le flexible d'alimentation en gaz et n'appliquez aucune autre charge sur celui-ci.
Risque d'incendie
- Ne pas laisser l'appareil sans surveillance lorsqu'il est chaud ou en marche.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Gardez un extincteur approprié à disposition. Veillez à ce que l'extincteur soit contrôlé à intervalles réguliers par un professionnel qualifié.
Risque de brûlures
- Garder vos mains, visage et cheveux à distance des brûleurs.
- Ne pas porter de vêtements amples et ne pas laisser vos cheveux longs pendre librement lorsque vous allumez ou utilisez l'appareil.
- Tenez les enfants et les animaux à l'écart de l'appareil.
- Surveillez attentivement toute activité à proximité de l'appareil pour éviter les brûlures ou autres blessures.
- Ne déplacez pas l'appareil pendant l'utilisation.
Risque pour la santé
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.
Risque de blessure
- En cas de bris de couvercle de verre (le cas échéant) :
- Arrêter immédiatement tous les brûleurs et tout élément chauffant électrique et débrancher l'appareil de l'alimentation électrique.
- Ne pas toucher la surface de l'appareil.
- Ne pas utiliser l'appareil.
AVIS ! Risque d'endommagement
- Si l'appareil a un couvercle de verre :
- Fermez le couvercle en verre avant tout trajet.
- Éteindre tous les brûleurs avant de fermer le couvercle.
Consignes de sécurité lors de la manipulation de conteneurs de gaz liquide
AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'explosion
- Après utilisation, débranchez toujours la bouteille de gaz liquide.
- Stockez les bouteilles de gaz liquide loin des appareils de chauffage ou de cuisson et des autres sources de lumière ou de chaleur, dans un endroit bien ventilé, hors de la portée des enfants.
- N'entreposez jamais les bouteilles de gaz liquide dans des espaces mal aérés ou sous le niveau du sol (dans des trous en forme d'entonnoir).
- Ne stockez jamais les bouteilles de gaz liquide dans des espaces clos tels que les garages.
- Tout espace de stockage en intérieur doit être conforme aux réglementations nationales.
- Ne stockez pas les bouteilles de gaz liquide en position couchée.
- Protégez les bouteilles de gaz liquide d'un rayonnement solaire direct. La température ne doit pas dépasser 50 °C.
Consignes de sécurité concernant le fonctionnement de l'appareil
DANGER ! Le non-respect des présentes instructions peut entraîner des blessures graves, voire mortelles.
Risque d'empoisonnement au monoxyde de carbone
- Le processus de combustion du gaz liquide produit du monoxyde de carbone qui s'accumule à l'intérieur des espaces clos.
Ne faire fonctionner cet appareil que dans des lieux suffisamment aérés.
Risque de suffocation
- L'utilisation de cet appareil réduit le volume d'oxygène dans les espaces non aérés.
- Ne pas utiliser l'unité comme appareil de chauffage.
- L'utilisation d'un appareil de cuisson au gaz génère de la chaleur, de l'humidité et des produits de combustion dans la pièce où il est installé.
– S'assurer que la cuisine est bien aérée, particulièrement lors de l'utilisation de l'appareil. - laisser les ouvertures naturelles d'aération ouvertes ou prévoir un dispositif mécanique de ventilation (p. ex. une hotte aspirante).
- Une utilisation intensive et prolongée de l'appareil pourrait exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une ventilation plus efficace, par exemple l'augmentation du niveau de ventilation mécanique le cas échéant.
AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'explosion
- N'utilisez pas cet appareil s'il fuit, s'il est endommagé ou s'il ne fonctionne pas correctement.
- Ne jamais utiliser l'appareil dans les situations suivantes :
- dans une station-service
- sur un traversier
- durant le déplacement de la caravane ou du mobile home par un véhicule de transport ou une remorqueuse
- En cas d'incendie, couper l'alimentation de gaz.
-
Ne pas placer de produits chimiques, de matériaux inflammables ou d'aérosols à proximité de l'appareil.
-
Ne jamais contrôler l'étanchéité du produit à l'aide d'une flamme nue.
- En cas d'odeur de gaz :
– N'essayez pas d'allumer l'appareil. - Éteindre toute flamme nue.
– Couper l'alimentation de gaz. -
Déconnecter l'appareil de l'alimentation en gaz.
– Lorsque vous utilisez l'appareil à l'intérieur, ouvrez les vitres et évacuez le véhicule.
– Faites contrôler l'installation de gaz par une entreprise spécialisée. -
Ne raccorder ou déconnecter seulement la bonbonne de gaz à l'extérieur, loin de toute flamme nue/veilleuse ou autre source d'allumage et uniquement lorsque l'appareil est froid au toucher.
- Avant d'utiliser une bonbonne de gaz, vérifier que le joint situé entre cet appareil et la bonbonne de gaz est en place et en bon état.
- Si le joint d'étanchéité est usé ou endommagé, ne pas utiliser l'appareil.
- Après utilisation, fermer les commandes des brûleurs et la vanne d'alimentation de la bonbonne de gaz.
Risque d'incendie
- Durant son utilisation, cet appareil doit être éloigné des matériaux inflammables.
- Ne pas placer d'objets autres que des ustensiles de cuisine sur ou contre l'appareil.
- Ne pas placer cet appareil à proximité de matériaux inflammables (papier, feuilles mortes, textiles).
- Éloignez tout objet inflammable du brûleur.
- Placer les poignées des ustensiles de cuisine comme suit :
- Ne jamais laisser les poignées des casseroles dépasser du bord de l'appareil.
- Tourner les manches des casseroles vers l'intérieur, mais sans dépasser au-dessus des autres brûleurs.
- Ne pas surchauffer les huiles ou graisses.
- Utilisez uniquement des maniques sèches pour manipuler les ustensiles de cuisine chauds.
- Éteignez l'appareil avant de retirer les ustensiles de cuisine du feu.
- L'utilisation de cet appareil doit toujours être surveillée par un adulte.
Risque de brûlures
- Des parties exposées peuvent être très chaudes. Gardez l'appareil hors de portée des jeunes enfants.
ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.
Risque de brûlures
- Lorsque vous manipulez des objets chauds, portez des gants de protection.
- Laissez l'appareil refroidir avant de le toucher à mains nues.
- Lorsqu'un brûleur est allumé manuellement :
- Utilisez des allumettes longues ou un allume-gaz approprié.
- Retirez rapidement votre main dès que le brûleur est allumé.
- La consommation d'alcool ou de médicaments sur ordonnance ou en vente libre peut altérer votre capacité à assembler correctement ou à utiliser l'appareil en toute sécurité.
AVIS ! Risque d'endommagement
- N'utilisez pas de programmateur externe ou de télécommande.
Contenu de la livraison
N° sur la
fig. 1, Composant Quantité
page 3
1 Support de casseroles 1
2 L è c h e f r
3 Grille de four 1
4 Plaque de cuisson et four à 1 gaz
5 S u p p o r t
Groupes cible
L'assemblage et l'installation du raccordement de gaz doivent être effectués par une personne qualifiée disposant des compétences et des connaissances requises en matière de bâtiment, d'installation et de fonctionnement d'appareils au gaz, et ayant suivi une formation de sécurité afin d'identifier et d'éviter les dangers associés.
Usage conforme
La plaque de cuisson et le four à gaz sont destinés à cuire et à rôtir des aliments.
Modèle CU351MK uniquement : La plaque de cuisson et le four à gaz sont également destinés à griller des aliments.
La plaque de cuisson et le four à gaz sont conçus pour une utilisation sur les navires et les applications maritimes uniquement. Pour une utilisation dans des espaces clos, les exigences indiquées sur la fig. 5, page 7 doivent être respectées. Si la pièce comprend 3 murs, 30 % de la surface totale du mur doit être ouverte, sans obstruction.
La plaque de cuisson et le four à gaz ne sont pas conçus pour être utilisés sur des ponts, dans des véhicules ou dans des bâtiments.
Ce produit convient uniquement à l'usage et à l'application prévus, conformément aux présentes instructions.
Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.
Le fabricant décline toute responsabilité en cas de blessure ou de dégâts sur le produit résultant :
- D'un montage ou d'un raccordement incorrect, y compris d'une surtension
- D'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
- De modifications apportées au produit sans autorisation explicite du fabricant
• D'usages différents de ceux décrits dans ce manuel
Kampa se réserve le droit de modifier l'apparence et les spécifications produit.
La plaque de cuisson et le four à gaz sont destinés à cuire et rôtir des aliments.
Modèle CU351MK uniquement : La plaque de cuisson et le four à gaz peuvent également griller des aliments.
La plaque de cuisson et le four à gaz sont fixés à l'aide de supports de montage et d'une goupille qui garantissent que l'appareil reste en place en cas de houle. L'appareil est équipé d'un support de casseroles garantissant que les ustensiles sont fermement maintenus sur la plaque de cuisson et qu'ils ne glissent pas en cas de houle.
La plaque de cuisson et le four à gaz doivent être raccordés à une bouteille de gaz.
CU354MK
N° sur la
fig. 2,
Composant
page 4
1 Support de casseroles
2 Bouton de réglage de la température du four
3 Grille de four
6 Bouton de réglage de la flamme du brû-leur droit de la plaque de cuisson
7 Bouton de réglage de la flamme du brû-leur gauche de la plaque de cuisson
CU351MK
N° sur la
fig. 3,
Composant
page 5
1 Support de casseroles
2 Bouton de réglage de la température du four
3 Bouton de réglage de la température du grill
8 Bouton de réglage de la flamme du brû-leur droit de la plaque de cuisson
9 Bouton de réglage de la flamme du brû- leur gauche de la plaque de cuisson
Boutons de réglage de la température
La température du four et la flamme des brûleurs peuvent être réglées (fig. 4, page 6).
Plages de températures du four
| position 1 2 3 | |||
| Température | 130°C 160°C 180°C |
| position 4 5 6 | |||
| Température | t 200°C 220°C 240°C |
u f o u r
Installation
AVERTISSEMENT ! Risque d'explosion
- Avant d'installer la plaque de cuisson et le four à gaz, assurez-vous que la qualité et la pression du gaz, ainsi que les régulateurs de débit de gaz sont compatibles avec l'appareil.
Respectez les spécifications de régulation du gaz pour la plaque de cuisson et le four à gaz indiquées sur la plaque signalétique et les spécifications fournies dans le chapitre « Caractéristiques techniques », page 52. - La plaque de cuisson et le four à gaz ne sont pas connectés à une hotte. Installez la plaque de cuisson et le four à gaz conformément aux réglementations d'installation applicables.
Choix de l'emplacement d'installation
Lors du choix de l'emplacement d'installation de la plaque de cuisson et du four à gaz, respectez les instructions suivantes :
- Placez la plaque de cuisson et le four à gaz à l'extérieur ou dans un espace clos répondant aux exigences indiquées à la fig. 5, page 7.
- L'emplacement de montage doit être bien aéré.
- Ne placez pas la plaque de cuisson et le four à gaz dans un renfoncement pour éviter l'accumulation de gaz à cet endroit.
- Protégez la plaque de cuisson et le four à gaz du vent et des courants d'air directs.
- Le sol doit être ferme, plat et stable.
- Les parois extérieures et l'enceinte du grill deviennent très chaudes lors du fonctionnement. La plaque de cuisson et le four à gaz doivent reposer sur une base pouvant résister à une chaleur de 80 °C minimum.
Raccordement à la bouteille de gaz
La plaque de cuisson et le four à gaz fonctionnent avec des bouteilles de gaz commerciales disponibles dans le pays d'utilisation (fig. 6, page 8).
La bouteille de gaz doit remplir les conditions suivantes :
- La bouteille de gaz doit toujours être placée dans le compartiment prévu à cet effet.
- La bouteille de gaz doit toujours reposer verticalement.
- La bouteille de gaz doit être équipée d'un régulateur de débit facilement accessible et non couvert.
L'alimentation en gaz connectée à l'appareil doit être constituée d'un tuyau métallique rigide avec des raccords étanches. Si un flexible est utilisé, les conditions suivantes doivent être remplies :
- Le flexible doit être facilement accessible à des fins d'inspection.
- Le flexible doit être protégé de tout contact avec d'autres pièces qui chauffent.
- Le flexible doit être protégé contre tout dégât éventuel.
- Le flexible doit être protégé contre tout pince-ment par des pièces mobiles, telles que des tiroirs.
- La longueur du flexible ne doit pas dépasser 1,5 m.
-
Le flexible doit être remplacé avant sa date d'expiration.
-
Raccordez le tuyau ou le flexible de la bouteille de gaz à la plaque de cuisson et au four à gaz (fig. 7 à fig. 8, page 9).
Le flexible doit être serré à l'aide d'une clé adaptée, telle qu'une clé à molette, pour garantir l'étanchéité du raccord de gaz.
- Vérifiez l'absence de fuite sur le flexible ou le tuyau de gaz à l'aide d'un agent moussant, par exemple du savon.
AVERTISSEMENT ! Risque d'explosion
N'utilisez pas de flamme ou de liquide corrosif pour vérifier l'étanchéité de l'alimentation en gaz.
Montage de la plaque de cuisson et du four à gaz
-
Maintenez un dégagement suffisant par rapport aux murs et autres meubles (voir fig. 9, page 10).
-
Montez la plaque de cuisson et le four à gaz comme indiqué sur les fig. 10 à fig. 11, page 11.
Utilisation
AVERTISSEMENT ! Risque d'explosion
- Allumez les brûleurs dès que l'alimentation en gaz est ouverte. Dans le cas contraire, le gaz peut s'accumuler dans la zone du brûleur et provoquer une explosion.
- L'ensemble de la procédure d'allumage doit être visible depuis le dessus, sans être obstruée par des casseroles placées sur la plaque de cuisson.
AVIS ! Risque d'endommagement Modèle CU351MK uniquement :
N'utilisez pas le grill pendant plus de 25 minutes.
REMARQUE
- Pendant le fonctionnement de la plaque de cuisson et du four à gaz, un léger bruit causé par la diffusion du gaz se fait entendre.
- De la fumée peut se dégager lors de la première utilisation de la plaque de cuisson et du four à gaz. Celle-ci provient de la combustion des résidus d'huile machine et se dissipe après environ 10 minutes.
- Modèle CU351MK uniquement : Le grill ne doit pas être utilisé comme four.
- Lors de l'utilisation de gaz propane (G31), la flamme est bleue sans pics jaunes.
- Lors de l'utilisation de gaz butane (G30), la flamme est bleue avec des pics jaunes lorsqu'elle est allumée. Les pics jaunes deviennent plus intenses lorsque le brûleur chauffe.
Allumage des brûleurs
▶Allumez la plaque de cuisson comme indiqué fig. 12 (1) page 12 et fig. 13, page 13.
▶Modèle CU351MK uniquement : Allumez le grill comme indiqué fig. 12 (2) page 12 et fig. 14, page 14.
▶Allumez le four comme indiqué fig. 12 (3) page 12 et fig. 15, page 15.
Réglage des brûleurs
AVIS ! Risque d'endommagement
Assurez-vous que la lèchefrite, la grille du four et les plats n'entrent pas en contact avec les flammes à l'intérieur du four.
REMARQUE
- Après avoir allumé le four pour la première fois, laissez-le à la température la plus élevée pendant au moins 30 minutes avant de le régler.
- Après avoir allumé la plaque de cuisson pour la première fois, laissez le brûleur correspondant sur la taille de flamme la plus élevée pendant 15 à 20 minutes avant de le régler.
▶Positionnez le bouton de réglage de la température correspondant sur la température ou la taille de flamme souhaitée (voir chapitre « Boutons de réglage de la température », page 45 et chapitre « Plages de températures du four », page 45).
√ Lorsque le brûleur du four est allumé, la taille de flamme la plus élevée est maintenue. Lorsque le four atteint la température définie, la flamme est automatiquement réduite.
Utilisation de la plaque de cuisson
AVERTISSEMENT ! Risque d'incendie
La flamme ne doit pas dépasser le bord des ustensiles de cuisine. Centrez l'ustensile de cuisine sur le brûleur et placez-le de manière stable sur le support de casseroles.
▶ Veillez à utiliser des ustensiles de cuisine adaptés. Respectez le diamètre des brûleurs de la plaque de cuisson et des ustensiles de cuisine :
| Diamètre des brû-leurs de la plaque de cuisson | Diamètre de l’ustensile de cuisson |
| ∅ 62 mm | 16 – 22 cm |
| ∅ 77 mm | 16 – 22 cm |
▶Fixez les ustensiles de cuisine sur le support de casseroles à l'aide des pattes de maintien (voir fig. 16, page 16).
Utilisation du grill (CU351MK uniquement)
ATTENTION ! Risque de brûlures
- Déployez l'écran thermique pour éviter que les boutons de réglage de la température ne chauffent lors de l'utilisation du grill.
- L'écran thermique est très chaud pendant et après l'utilisation du grill. Mettez des gants de protection avant de toucher l'écran thermique.
▶ Utilisez l'écran thermique comme illustré à la fig. 17, page 16.
Arrêt de la plaque de cuisson et du four à gaz
Éteignez la plaque de cuisson et le four à gaz comme illustré à la fig. 18, page 17.
Économie d'énergie
▶ Éteignez la plaque de cuisson et le four à gaz après utilisation (voir chapitre « Arrêt de la plaque de cuisson et du four à gaz », page 48).
▶Fermez la porte du four pendant l'utilisation du four.
Nettoyage et entretien
AVERTISSEMENT ! Risque d'explosion
N'utilisez pas de flamme ou de liquide corrosif pour vérifier l'étanchéité de l'alimentation en gaz.
ATTENTION ! Risque de brûlures
La plaque de cuisson et le four à gaz sont très chauds pendant et après le fonctionnement. Éteignez la plaque de cuisson et le four à gaz. Laissez la plaque de cuisson et le four à gaz refroidir avant de les nettoyer, de les emballer ou de les transporter.
AVIS ! Risque d'endommagement
- N'utilisez pas de produits de nettoyage abrasifs, corrosifs, chlorés ou de brosses à poils durs pour nettoyer la plaque de cuisson et le four à gaz.
- N'utilisez pas de nettoyeur à vapeur.
- N'utilisez pas d'air comprimé pour nettoyer le circuit de gaz.
- Retirez les résidus de vinaigre, de sel, d'acide citrique ou toute autre substance acide ou alcaline de la plaque de cuisson et du four à gaz.
Nettoyez la plaque de cuisson et le four à gaz à l'aide d'un chiffon humide et de produits de nettoyage neutres (fig. 19, page 17).
Nettoyez le brûleur du four à l'eau comme indiqué à la fig. 20, page 18.
Pour nettoyer ou remplacer les injecteurs de gaz, contactez un centre de service agréé.
Entretien des brûleurs
AVERTISSEMENT ! Risque d'incendie
Les araignées peuvent tisser des toiles et les insectes peuvent faire des nids à l'intérieur des brûleurs. Les toiles et les nids peuvent obstruer le flux de gaz et provoquer un incendie. Retirez tous les insectes, araignées, nids ou toiles à l'intérieur du brûleur.
- Vérifiez l'absence de toiles et de nids dans les brûleurs deux fois par mois.
- Si nécessaire, retirez les insectes, les araignées, les nids et les toiles à l'intérieur du brûleur.
Remplacement de la bouteille de gaz
AVERTISSEMENT ! Risque pour la santé
- Remplacez la bouteille de gaz dans un espace bien aéré.
- Veillez à ce qu'il n'y ait pas de flamme nue à proximité.
-
Remplacez uniquement la bouteille de gaz lorsque la plaque de cuisson et le four à gaz sont éteints.
-
Fermez le robinet de la bouteille de gaz.
- Déconnectez le régulateur de débit de la bouteille de gaz.
- Si un flexible de gaz est utilisé, assurez-vous qu'il n'est pas défectueux.
- Si nécessaire, remplacez le flexible (voir chapitre « Remplacement du flexible », page 49).
- Vissez le régulateur sur la nouvelle bouteille de gaz à la main.
Remplacement du flexible
AVERTISSEMENT ! Risque pour la santé
- Remplacez le flexible dans un endroit bien ventilé.
- Veillez à ce qu'il n'y ait pas de flamme nue à proximité.
-
Remplacez uniquement le flexible lorsque la plaque de cuisson et le four à gaz sont éteints.
-
Fermez le robinet de la bouteille de gaz.
- Déconnectez le régulateur de débit de la bouteille de gaz.
- Remplacez le flexible de gaz.
- Vissez le régulateur sur la nouvelle bouteille de gaz à la main.
- Vérifiez l'absence de fuite sur le flexible de gaz à l'aide d'un agent moussant, par exemple du savon.
Stockage
AVERTISSEMENT ! Risque de brû- lures
La plaque de cuisson et le four à gaz sont très chauds pendant et après le fonctionnement. Éteignez la plaque de cuisson et le four à gaz. Laissez la plaque de cuisson et le four à gaz refroidir avant de les emballer ou de les transporter.
- Fermez le robinet de la bouteille de gaz.
- Nettoyez la plaque de cuisson et le four à gaz (voir chapitre « Nettoyage et entretien », page 48).
Dépannage
Panne Cause possible Solution
| L'appareil ne s'allume pas. Le gaz utilisé n'est pas approprié. | ► Veillez à utiliser suffisamment de gaz. Respectez les spécifications de régulation du gaz pour la plaque de cuisson et le four à gaz indiquées sur la plaque signalétique et les spécifications fournies dans le chapitre « Caractéristiques techniques », page 52.► Si nécessaire, remplacez la bouteille de gaz (voir chapitre « Remplacement de la bouteille de gaz », page 49). |
| La bouteille de gaz est vide. | ► Remplacez la bouteille de gaz (voir chapitre « Remplacement de la bouteille de gaz », page 49). |
| Le flexible est défectueux. | ► Remplacez le flexible (voir chapitre « Remplacement du flexible », page 49). |
| L'appareil présente un dysfonctionnement ou les raccords sont incorrects. | ► Reconnectez le tuyau ou le flexible (chapitre « Raccordement à la bouteille de gaz », page 46).► Si nécessaire, coupez l'alimentation en gaz et contactez un agent de service agréé. |
| Le thermocouple est défectueux. | ► Coupez l'alimentation en gaz et contactez un agent de service agréé. |
| La plaque de cuisson et le four à gaz sont défectueux. | |
| Les brûleurs de la plaque de cuisson ne s'allument pas. | Aucune étincelle ne se produit.► Positionnez le bouton de réglage de la flamme du brûleur correspondant de la plaque de cuisson sur le niveau le plus bas et allumez-le (voir chapitre « Allumage des brûleurs », page 47). |
Panne Cause possible Solution
| Le four ne s'allume pas. Aucune étincelle ne se produit. | ► Éteignez le four pendant 1 minute.► Allumez le four (voir chapitre « Réglage des brûleurs », page 47). |
| Modèle CU351MK uniquement : Aucune étincelle ne se produit.Le grill ne s'allume pas. | ► Éteignez le grill pendant 1 minute.► Allumez le grill (voir chapitre « Utilisation de la plaque de cuisson », page 47). |
Garantie
La période de garantie légale s'applique. Si le produit est défectueux, contactez votre revendeur ou la filiale locale du fabricant (voir dometic.com/dealer).
Pour toutes réparations ou autres prestations de garantie, veuillez joindre au produit les documents suivants :
- une copie de la facture avec la date d'achat
- un motif de réclamation ou une description du dysfonctionnement
Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.
Mise au rebut
Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Pour éliminer définitivement le produit, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets.
Caractéristiques techniques
| CU351MK CU354MK | ||
| Puissance nominale totale | 6,4 kW, 466 g/h | 5,1 kW, 371 g/h |
| Puissance nominale du four 1,1 kW, 89 | g/h | |
| Puissance nominale du grill 1,3 kW, 95 | g/h- | |
| Puissance nominale de la plaque de cuissonBrûleur gaucheBrûleur droit | 2,2 kW, 160 g/h1,8 kW, 131 g/h | |
| Volume d'air de combustion 12,8 m3/h | 10,2 m3/h | |
| Pression de raccordement | fig. 6, page 8 | |
| Dimensions (H x I x P) | 508 x 450 x 358 mm | 398 x 449 x 357 mm |
| Poids 18,50 kg | 15,50 kg | |
| Dimensions des brûleurs de la plaque de cuissonBrûleur gaucheBrûleur droit | ∅ 62 mm∅ 70 mm | |
| Certifications | CE | |
