Type de produit	Table de cuisson gaz avec plaque électrique
Marque	Dometic
Modèle	C404PEMW
Brûleurs gaz	2 brûleurs rapides (∅77 mm) de 1,8 kW chacun, 1 brûleur auxiliaire (∅47 mm) de 1,0 kW
Plaque électrique	1 plaque électrique de 800 W (220-240 V~, 50/60 Hz)
Alimentation gaz	Butane (G30) 28-30 mbar, Propane (G31) 37 mbar (selon pays)
Alimentation électrique	220-240 V~, 50/60 Hz, 800 W
Allumage	Allumage électronique par bouton pour brûleurs et gril (selon modèle)
Sécurité	Extinction automatique si flamme s'éteint, verrouillage de sécurité enfant (non spécifié), couvercle en verre avec avertissement
Installation	Encastrement dans plan de travail, distances minimales de sécurité, raccordement gaz par technicien agréé
Entretien	Nettoyage avec eau et savon neutre, éponge non abrasive ; ne pas utiliser de vapeur ni de produits chlorés
Pièces détachées	Injecteurs, boutons, grilles : disponibles via service après-vente Dometic
Réparabilité	Interventions réservées à un technicien autorisé (changement d'injecteurs, etc.)
Usage	Pour cuisson d'aliments uniquement, en intérieur bien ventilé ou en camping-car/caravane
Environnement	Respecter la directive DEEE pour le recyclage en fin de vie

FOIRE AUX QUESTIONS - C404PEMW DOMETIC

Comment allumer un brûleur gaz sur le Dometic C404PEMW ?

Appuyez à fond sur le bouton du brûleur et tournez-le sur la position grande flamme. Appuyez simultanément sur le bouton d'allumage électronique. Maintenez le bouton enfoncé quelques secondes après l'allumage.
Important : Ne laissez aucun objet sur le brûleur lors de l'allumage.

Que faire si un brûleur ne s'allume pas ?

Vérifiez d'abord que la bouteille de gaz contient du gaz. Essayez l'allumage manuel avec une allumette ou un allume-gaz. Si le problème persiste, fermez le robinet de gaz et contactez votre revendeur ou un technicien agréé.

Puis-je utiliser le gril en même temps que le four ?

Ce modèle ne possède pas de four ni de gril intégré (CU404PEMW est une table de cuisson). Pour les modèles avec gril, ne jamais utiliser le gril plus de 25 minutes et toujours laisser la porte ouverte avec la plaque de protection sortie.

Comment nettoyer la plaque électrique ?

Laissez refroidir la plaque, puis nettoyez avec un chiffon humide et un détergent doux. Essuyez soigneusement. N'utilisez jamais de produits abrasifs ni de laine d'acier.

Quelle type de casserole utiliser sur les brûleurs ?

Utilisez des casseroles à fond plat. Diamètre conseillé : pour le brûleur auxiliaire (∅47 mm) : 6 à 16 cm ; pour les brûleurs rapides (∅77 mm) : 16 à 22 cm. La flamme ne doit pas dépasser du fond de la casserole.

L'appareil peut-il être utilisé en camping-car ou caravane ?

Oui, cet appareil est conçu pour un usage en camping-car ou caravane. Il doit être installé conformément aux réglementations locales et utilisé dans un local bien aéré. Après usage, fermez toujours le robinet de la bouteille de gaz.

Comment brancher électriquement la plaque ?

La plaque électrique doit être branchée sur une prise 220-240 V~, protégée par un fusible de 10 A. Pour les modèles 12 V, respectez les polarités. Le câble d'alimentation ne doit pas entrer en contact avec des surfaces chaudes.

Que faire en cas d'odeur de gaz ?

Ouvrez immédiatement les fenêtres, ne touchez à aucun interrupteur électrique, éteignez toutes les flammes, fermez la soupape de la bouteille de gaz, et évacuez les personnes. Contactez un technicien agréé sans délai.

Comment changer l'injecteur pour un autre type de gaz ?

Cette opération doit être effectuée par un technicien autorisé. Il doit démonter l'injecteur en maintenant le porte-injecteur avec un outil approprié, puis monter l'injecteur adapté au gaz (voir tableau des diamètres dans la notice).

Où trouver pièces de rechange et assistance technique ?

Contactez votre revendeur Dometic ou le service après-vente agréé. Pour les pièces détachées (injecteurs, boutons, grilles), référez-vous à la notice ou au site Dometic. La garantie et la réparation sont assurées par le réseau officiel.

Questions des utilisateurs sur C404PEMW DOMETIC

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Four au format PDF gratuitement ! Retrouvez votre notice C404PEMW - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C404PEMW de la marque DOMETIC.

MODE D'EMPLOI C404PEMW DOMETIC

MODELLO		PORTATA TERMICA																		POTENZA NOMINALEPIASTRA ELETTRICA
MODELLO		RAPIDO∅ 77 mmnr. Kw gr/h			SEMIRAPIDO∅ 62 mmnr. Kw gr/h			AUSILIARIO∅ 47 mmnr. Kw gr/h			GRILLnr. Kw gr/h			FORNOnr. Kw gr/h			nr. W V
400	3 1,8	13	1	1,0 73	1	6	116	1	1,2	87
400B			3	1,8 131	1	0	73	1	1,6	1	6	1	1,2 87
401	3 1,8	13	1	1,0 73	1	6	116	1	1,2	87
402					3		1,8	131		1		1,0	73	1	1,6	116
403					3		1,8	131		1		1,0	73
404	3 1,8	13	1	1,0 73					1	1,2	87
414	3 1,8	13	1	1,0 73	1	6	116	1	1,2	87
CU300					2		1,8	131		2		1,0	73				1	1,2	87
CU300M					2		1,8	131		2		1,0	73				1	1,2	87
CU311			2	1,8 131	2	0	73	1	1,6	1	6	1	1,2 87
CU311M			2	1,8 131	2	0	73	1	1,6	1	6	1	1,2 87
CU322					1		1,8	131		1		1,0	73				1	1,2	87
CU322M					1		1,8	131		1		1,0	73				1	1,2	87
CU325					2		1,8	131		1		1,0	73				1	1,2	87
CU325M					2		1,8	131		1		1,0	73				1	1,2	87
CU333			1	1,8 131	1	0	73	1	1,6	1	6	1	1,2 87
CU333M			1	1,8 131	1	0	73	1	1,6	1	6	1	1,2 87
CU335			2	1,8 131	1	0	73	1	1,6	1	6	1	1,2 87
CU335M			2	1,8 131	1	0	73	1	1,6	1	6	1	1,2 87
CU351MK	1		2,2	160	1		1,8	131						1	1,3	95	1	1,1	80
CU352M	1		2,2	160	1		1,8	131						1	1,3	95	1	1,2	87
CU354MK	1		2,2	160	1		1,8	131									1	1,1	80
CU400BPE					2		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87	1 800 220-240
CU400PE					2		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87	1 800 220-240
CU401PE					2		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87	1 800 220-240
CU402PE					2		1,8	131		1		1,0	73	1	1,6	116				1 800 220-240
CU403PE					2		1,8	131		1		1,0	73							1 800 220-240
CU404MW					3		1,8	131		1		1,0	73
CU404PE					2		1,8	131		1		1,0	73				1	1,2	87	1 800 220-240
CU404PEMW					2		1,8	131		1		1,0	73							1 800 220-240
CU405MW					3		1,8	131		1		1,0	73				1	1,2	87
CU405PEMW					2		1,8	131		1		1,0	73				1	1,2	87	1 800 220-240
CU407MW			3	1,8 131	1	0	73
CU407PEMW					2		1,8	131		1		1,0	73							1 800 220-240
CU414PE					2		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87	1 800 220-240
CU433	1		2,2	160	1		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87
CU433M	1		2,2	160	1		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87
CU433ML	1		2,2	160	1		1,8	131		1		1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

ATTENTION DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

LA FLAMME NE DOIT PAS DÉPASSER DU FOND DE LA CASSEROLE. PLACER LA CASSEROLE AU CENTRE DU BRÛLEUR, AFIN QU'ELLE SOIT STABLE SUR LA GRILLE DE SUPPORT.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

BRUCI ATORE DIAMETRO PENTOLE
AUSILIARIO 47 mm	da 6 a 16 cm
SEMIRAPIDO 62 mm	da 16 a 22 cm
RAPIDO 77 mm	da 16 a 22 cm

- ALLUMAGE ÉLECTRONIQUE DE LA PLAQUE DE CUISSON (SELON LE MODÈLE)

ATTENTION DOMETIC C404PEMW - - ALLUMAGE ÉLECTRONIQUE DE LA PLAQUE DE CUISSON (SELON LE MODÈLE) - 1

L'ALLUMAGE DOIT SE FAIRE SANS AUCUNE CASSEROLE OU AUTRE OBJET SUR LES BRÛLEURS.

MODEL	THERMAL CAPACITY BURNERS																RATED POWER
	RAPID∅ 77 mm			SEMI-RAPID∅ 62 mm			∅ 47 mm			GRILLAUXILIARYOVEN ELECTRIC HOTPLATE							RATED POWER
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	W V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE				2	1,8	131	1	1,0	73							1	800 220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

AVERTISSEMENT DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

LA FLAMME NE DOIT JAMAIS DÉPASSER DU BORD DE LA CASSEROLE. CENTRER LA CASSEROLE SUR LE BRÛLEUR EN S'ASSURANT DE SA STABILITÉ SUR LE SUPPORT.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

Ce sont les symboles de sécurité qui avertissent des risques potentiels pour la sécurité des personnes. Respecter tous les messages de sécurité en suivant ces symboles :

ATTENTION DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 4

ATTENTION

Danger de blessure ou de mort.

Pour éviter les lésions possibles et/ou les possibilités de panne

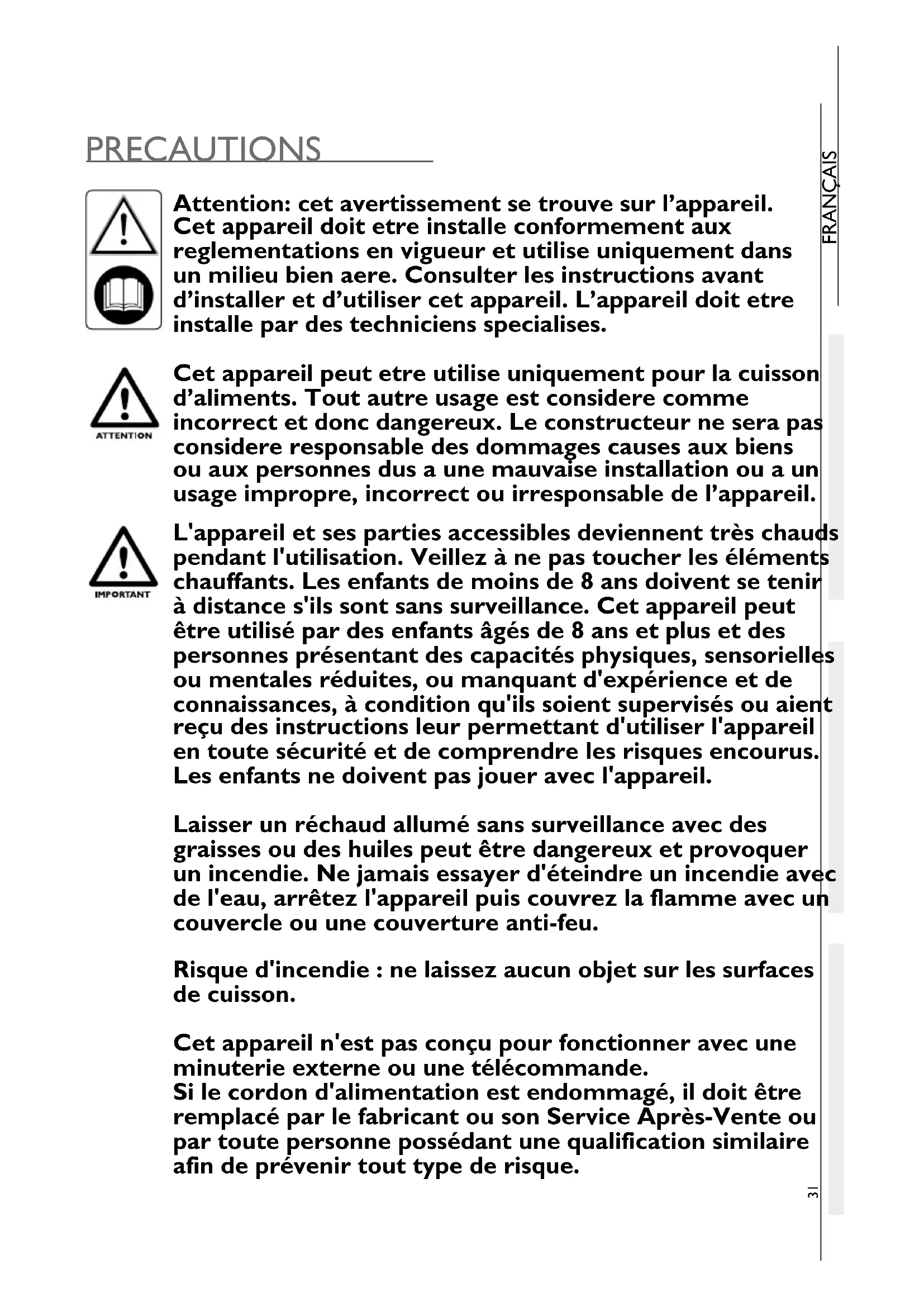

TABLE DES MATIÈRES

PRÉCAUTIONS 31

INSTALLATION 32

PRÉCAUTIONS SUPPLÉMENTAIRES 32

OUVERTURE POUR ENCASTREMENT 32

FIGURES ET DESSINS TECHNIQUES 170-185

DOMETIC C404PEMW - FIGURES ET DESSINS TECHNIQUES 170-185 - 1

Attention : cet avertissement se trouve sur l'appareil. Cet appareil doit être installé conformément aux réglementations en vigueur et utilisé uniquement dans un milieu bien aéré. Consulter les instructions avant d'installer et d'utiliser cet appareil. L'appareil doit être installé par des techniciens spécialisés.

DOMETIC C404PEMW - FIGURES ET DESSINS TECHNIQUES 170-185 - 2

Cet appareil peut être utilisé uniquement pour la cuisson d'aliments. Tout autre usage est considéré comme incorrect et donc dangereux. Le constructeur ne sera pas considéré responsable des dommages causés aux biens ou aux personnes dus à une mauvaise installation ou à un usage impropre, incorrect ou irresponsable de l'appareil.

DOMETIC C404PEMW - FIGURES ET DESSINS TECHNIQUES 170-185 - 3

L'appareil et ses parties accessibles deviennent très chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent se tenir à distance s'ils sont sans surveillance. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à condition qu'ils soient supervisés ou aient reçu des instructions leur permettant d'utiliser l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l'appareil.

Laisser un réchaud allumé sans surveillance avec des graisses ou des huiles peut être dangereux et provoquer un incendie. Ne jamais essayer d'éteindre un incendie avec de l'eau, arrêtez l'appareil puis couvrez la flamme avec un couvercle ou une couverture anti-feu.

Risque d'incendie : ne laissez aucun objet sur les surfaces de cuisson.

Cet appareil n'est pas conçu pour fonctionner avec une minuterie externe ou une télécommande.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou toute personne possédant une qualification similaire, afin de prévenir tout risque.

ATTENTION DOMETIC C404PEMW - FIGURES ET DESSINS TECHNIQUES 170-185 - 4

Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

IMPORTANT DOMETIC C404PEMW - FIGURES ET DESSINS TECHNIQUES 170-185 - 5

Ne pas nettoyer les portes en verre du four avec des matériaux abrasifs ou des racloirs métalliques, car cela pourrait rayer la surface et causer la rupture de la vitre.

Ne pas utiliser de machine à vapeur pour le nettoyage de l'appareil.

INSTALLATION

PRÉCAUTIONS SUPPLÉMENTAIRES

IMPORTANT DOMETIC C404PEMW - PRÉCAUTIONS SUPPLÉMENTAIRES - 1

AVANT D'INSTALLER L'APPAREIL, VÉRIFIER QUE LES CONDITIONS LOCALES DE DISTRIBUTION (NATURE ET PRESSION DU GAZ) ET LES CONDITIONS DE RÉGLAGE DE L'APPAREIL SOIENT COMPATIBLES.

LES CONDITIONS DE RÉGLAGE DE CET APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE (OU SUR LA PLAQUETTE DES DONNÉES).

CET APPAREIL N'EST PAS RACCORDÉ À UN DISPOSITIF D'ÉVACUATION DES PRODUITS DE LA COMBUSTION. IL DOIT ÊTRE INSTALLÉ ET RACCORDÉ CONFORMÉMENT AUX RÈGLES D'INSTALLATION EN VIGUEUR. IL FAUT FAIRE PARTICULIÈREMENT ATTENTION AUX DISPOSITIONS APPLICABLES EN MATIÈRE DE VENTILATION.

OUVERTURE POUR L'ENCASTRATION

ATTENTION DOMETIC C404PEMW - OUVERTURE POUR L'ENCASTRATION - 1

L'APPAREIL NE DOIT PAS ÊTRE INSTALLÉ PRÈS DE MATÉRIAUX INFLAMMABLES.

Cet appareil appartient à la CLASSE 3 : APPAREIL À ENCASTRER DANS UNE CUISINE OU UN PLAN DE TRAVAIL.

DISTANCES MINIMUM À RESPECTER ENTRE LES PAROIS ET LES BRÛLEURS (FIG. I - PAGE 170) :

150 mmPAROIS	DEPUIS LE BORD EXTERIEUR DE LA TETE DU BRULEUR QUI SE TROUVE LE PLUS PRES DES LATERALES ET/OU ARRIERE
500 mmACCROCHEES	ENTRE LA PARTIE SUPERIEURE DES BRULEURS ET LES MEUBLES OU LES ETAGERES QUI SONT DU PLAN DE CUISSON
100 mm	ENTRE LES PAROIS LATERALES DE L’APPAREIL ET LES PAROIS ADJACENTES

Effectuer un orifice dans le meuble comme indiqué dans la FIG. 2 - PAGE 171 selon le modèle.

Le meuble doit être construit en équerre avec le plan de travail horizontal et la façade du meuble.

L'ouverture pour l'encastrement du meuble doit être en équerre.

En cas d'ouverture pour l'aération du meuble, éviter que des matériaux combustibles puissent y avoir accès.

RACCORDEMENT AU GAZ

DOMETIC C404PEMW - RACCORDEMENT AU GAZ - 1

CONTRÔLER CES DONNÉES AVANT DE RACCORDER L'APPAREIL À LA BOUTEILLE DE GAZ. LES RÉDUCTEURS DE PRESSION À UTILISER ENTRE LA BOUTEILLE ET L'APPAREIL DOIVENT ÊTRE CONFORMES AUX CATÉGORIES INDIQUÉES DANS LE TABLEAU CI-DESSOUS.

Cet appareil peut fonctionner avec les gaz suivants et les pressions d'alimentation correspondantes. La catégorie (ou les catégories) selon lesquelles l'appareil a été réglé est indiquée clairement sur l'emballage et sur l'étiquette d'identification collée à l'arrière de l'appareil.

CATEGORIES ET PAYS DE DESTINATION	PRESSION GAZ
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butane (G30)30 mbar Propane (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butane (G30)37 mbar Propane (G31)

MODELE	CAPACITE THERMIQUE NOMINALE TOTALE kW - gr/h m	VOLUME D'AIR NECESSAIRE A LA COMBUSTION ³ /h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M 5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

DOMETIC C404PEMW - RACCORDEMENT AU GAZ - 2

PENDANT LES OPÉRATIONS D'INSTALLATION ET DE BRANCHEMENT, LE TUYAU D'ENTRÉE DU GAZ DE L'APPAREIL NE DOIT PAS ÊTRE SUJET À DES DISTORSIONS, DES TRACTIONS OU D'AUTRES CONTRAINTES.

Le raccordement de la conduite de gaz à l'appareil doit être effectué à l'aide d'un tuyau métallique rigide et des raccords étanches. On peut utiliser un tuyau flexible mais il doit être :

a) Installé de façon à pouvoir être contrôlé à tout moment ; b) Protégé contre tout contact possible avec des éléments réchauffés (comme la partie qui se trouve sous les brûleurs) ; c) Protégé contre toute contrainte (torsion, traction, écrasement, etc.) ; d) Protégé contre les parties mobiles de l'encastrement (ex. un tiroir) ; e) D'une longueur maximum de 1,5 m ; f) Remplacé avant sa date de fin de validité. Après avoir effectué le raccordement, vérifier l'étanchéité du circuit en utilisant un fluide non corrosif pour la recherche des fuites éventuelles. Ne pas utiliser une solution d'eau et de savon. NE PAS UTILISER DE FLAMMES LIBRES.

BRANCHEMENT ÉLECTRIQUE

BASSE TENSION 12 V--

Ce chapitre concerne uniquement les modèles munis de l'étiquette signalétique avec l'inscription 12 V collée sur l'appareil.

DOMETIC C404PEMW - BASSE TENSION 12 V-- - 1

Cet appareil peut être uniquement branché à un générateur de 12 V. Le circuit doit être protégé par un fusible non supérieur à 3 ampères.

Respecter les polarités pendant le branchement !

DOMETIC C404PEMW - BASSE TENSION 12 V-- - 2

Ne jamais brancher l'appareil à la tension de réseau (230 V~). Ceci provoquerait la destruction définitive des éléments et mettrait en danger l'utilisateur.

Pour brancher l'appareil, utiliser un double câble rouge et noir de 1,5 mm² et le brancher à la boîte à bornes marquée "+ 12 V --- - " qui se trouve sur la partie arrière de l'appareil. La borne rouge est le pôle positif et la borne noire est le pôle négatif.

HAUTE TENSION 220-240 V~

Ce chapitre concerne uniquement les modèles indiqués dans le tableau suivant :

MODELE	TENSION NOMINALE	PUISSANCE NOMINALE
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMWCU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

DOMETIC C404PEMW - HAUTE TENSION 220-240 V~ - 1

Pour effectuer le branchement direct au réseau, il faut prévoir un dispositif qui garantisse le débranchement du réseau, avec une distance d'ouverture entre les contacts qui permette le débranchement complet dans les conditions de la catégorie de surtension III, conformément aux réglementations pour l'installation.

Le câble d'alimentation doit être positionné de sorte qu'il ne puisse jamais atteindre en aucun point une température de 75 K.

La prise doit être accessible après l'installation.

Il faut toujours débrancher l'alimentation électrique avant d'effectuer n'importe quelle intervention sur l'appareil.

Effectuer le branchement au réseau d'alimentation à l'aide d'une prise.

Si le câble d'alimentation (H05RR-F 3x0,75 mm²) est endommagé, il doit être remplacé par le constructeur, par le service d'assistance technique ou par une personne qualifiée, de façon à éviter tout risque.

FIXATION

DOMETIC C404PEMW - FIXATION - 1

Cet appareil doit être fixé au meuble à l'aide des vis en dotation comme décrit dans la fig. 3 - page 177.

USAGE E

PRÉCAUTIONS

DOMETIC C404PEMW - PRÉCAUTIONS - 1

CET APPAREIL DOIT ÊTRE UTILISÉ UNIQUEMENT PAR DES ADULTES RESPONSABLES. PENDANT L'UTILISATION ET IMMÉDIATEMENT APRÈS, LES PARTIES ACCESSIBLES PEUVENT ÊTRE CHAUDES ; NE PAS LES TOUCHER ET TENIR LES ENFANTS À DISTANCE. À LA FIN DE LA CUISSON, NE PAS OUBLIER DE REPLACER LE(S) BOUTON(S) SUR LA POSITION ÉTEINT. APRÈS L'USAGE, FERMER LE ROBINET PRINCIPAL DU TUYAU DE GAZ.

DOMETIC C404PEMW - PRÉCAUTIONS - 2

CET APPAREIL N'EST PAS DESTINÉ À ÊTRE UTILISÉ PAR DES PERSONNES (Y COMPRIS LES ENFANTS) DONT LES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES SONT RÉDUITES, OU QUI MANQUENT D'EXPÉRIENCE OU DE CONNAISSANCE, SAUF SI ELLES SONT SURVEILLÉES OU ONT REÇU DES INSTRUCTIONS CONCERNANT L'UTILISATION DE L'APPAREIL PAR UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ. LES ENFANTS DOIVENT ÊTRE SURVEILLÉS POUR ÉVITER QU'ILS NE JOUENT AVEC L'APPAREIL.

L'UTILISATION D'UN APPAREIL À GAZ PRODUIT DE LA CHALEUR ET DE L'HUMIDITÉ DANS LE LOCAL OÙ IL EST INSTALLÉ. IL FAUDRA DONC GARANTIR UNE BONNE AÉRATION DE LA CUISINE : MAINTENIR LES OUVERTURES D'AÉRATION NATURELLE OUVERTES OU INSTALLER UN DISPOSITIF D'AÉRATION MÉCANIQUE (HOTTE D'ASPIRATION MÉCANIQUE).

UNE UTILISATION INTENSE ET PROLONGÉE DE L'APPAREIL PEUT RENDRE NÉCESSAIRE UNE AÉRATION SUPPLÉMENTAIRE, PAR EXEMPLE L'OUVERTURE D'UNE FENÊTRE OU L'INTRODUCTION D'UNE AÉRATION PLUS EFFICACE, PAR EXEMPLE EN AUGMENTANT LA PUISSANCE DE L'ÉVENTUELLE ASPIRATION MÉCANIQUE.

DOMETIC C404PEMW - PRÉCAUTIONS - 3

AVANT DE CUIRE DES ALIMENTS POUR LA PREMIÈRE FOIS, LAISSER ALLUMER À L'INTENSITÉ MAXIMUM LE FOUR AINSI QUE LE GRIL. LE FOUR PENDANT AU MOINS 30 MINUTES ET LE GRIL PENDANT 15-20 MINUTES.

ENLEVER LES ÉVENTUELS LIQUIDES QUI AURAIENT PU DÉBORDER SUR LE COUVERCLE AVANT DE L'OUVRIR.

DOMETIC C404PEMW - PRÉCAUTIONS - 4

ATTENTION : CET AVERTISSEMENT EST PLACÉ DE FAÇON BIEN VISIBLE SUR LE COUVERCLE EN VERRE DU PLAN DE CUISSON. LES COUVERCLES EN VERRE PEUVENT SE BRISER S'ILS SONT CHAUFFÉS. IL FAUT TOUJOURS OUVRIR LE COUVERCLE AVANT D'ALLUMER N'IMPORTE QUEL BRÛLEUR (PLAN DE CUISSON, FOUR ET GRIL) ET ÉTEINDRE TOUS LES BRÛLEURS (PLAN DE CUISSON, FOUR ET GRIL) ET LES LAISSER REFROIDIR AVANT DE FERMER LE COUVERCLE.

TABLEAU DE COMMANDE

Les symboles suivants indiquent le brûleur correspondant au bouton de commande. REMARQUE : selon le modèle, les boutons et les symboles peuvent être différents.

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 1

CE SYMBOLE SE TROUVE PRÈS DES BOUTONS ET RÈGLE UN DES BRÛLEURS DU PLAN DE CUISSON. LE POINT NOIR INDIQUE À QUEL BRÛLEUR DU PLAN DE CUISSON CORRESPOND LE BOUTON.

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 2

CE SYMBOLE SE TROUVE PRÈS DU BOUTON DU BRÛLEUR FOUR

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 3

CE SYMBOLE SE TROUVE PRÈS DU BOUTON DU BRÛLEUR GRIL

Les symboles suivants indiquent les réglages qui correspondent à la position du bouton.

REMARQUE : Des modèles différents pourraient avoir des symboles et des boutons différents.

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 4

GAZ FERMÉ

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 5

GRANDE FLAMME

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 6

PETITE FLAMME

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 7

PLAQUE ÉLECTRIQUE ÉTEINTE

1-2-3-4-5-6

TEMPERATURES DU FOUR ET/OU DE LA PLAQUE ÉLECTRIQUE

DOMETIC C404PEMW - TABLEAU DE COMMANDE - 8

GRIL

AUTRES SYMBOLES

DOMETIC C404PEMW - AUTRES SYMBOLES - 1

BOUTON D'ALLUMAGE ÉLECTRONIQUE

DOMETIC C404PEMW - AUTRES SYMBOLES - 2

DOMETIC C404PEMW - AUTRES SYMBOLES - 3

CE SYMBOLE EST PLACÉ DE FAÇON BIEN VISIBLE PRÈS DU BOUTON DU FOUR POUR TOUS LES MODÈLES AVEC ALLUMAGE ÉLECTRONIQUE ACTIONNÉ EN APPUYANT À FOND SUR LE BOUTON

DOMETIC C404PEMW - AUTRES SYMBOLES - 4

INTERRUPTEUR LAMPE

DANS LES MODÈLES 4XX ET CU4XX IL EST ÉGALEMENT PRÉSENT COMME :

INTERRUPTEUR LAMPE ET TOURNE-BROCHE
INTERRUPTEUR LAMPE ET PLATEAU TOURNANT

DOMETIC C404PEMW - AUTRES SYMBOLES - 5

INTERRUPTEUR TOURNE-BROCHE

(POUR LES MODÈLES 4XX ET CU4XX VOIR INTERRUPTEUR LAMPE)

DOMETIC C404PEMW - AUTRES SYMBOLES - 6

INTERRUPTEUR POUR PLAT TOURNANT

(POUR LES MODÈLES 4XX ET CU4XX VOIR INTERRUPTEUR LAMPE)

BRÛLEURS

Ci-dessous, on indique les caractéristiques des différents brûleurs en fonction des modèles :

MODELE	CAPACITE THERMIQUE																PUISSANCE NOMINALE ELECTRIQUE
	RAPIDE∅ 77 mm			SEMIRAPIDE∅ 62 mm			∅ 47 mm			GRILAUSILIARIOFOUR PLAQUE							PUISSANCE NOMINALE ELECTRIQUE
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	W V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800	220-240
CU403PE				2	1,8	131	1	1,0	73							1	800	220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800	220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800	220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800	220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800	220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAN DE CUISSON

CHOIX DU BRÛLEUR

ATTENTION DOMETIC C404PEMW - CHOIX DU BRÛLEUR - 1

LA FLAMME NE DOIT PAS DÉPASSER LE FOND DE LA CASSEROLE. PLACER LA CASSEROLE AU CENTRE DU BRÛLEUR, DE FAÇON STABLE SUR LE SUPPORT.

DOMETIC C404PEMW - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - CHOIX DU BRÛLEUR - 3

BRULEUR DIAMETRE DE LACASSEROLE
AUXILIAIRE∅ 47 mm	de 6 à 16 cm
SEMI-RAPIDE∅ 62 mm	de 16 à 22 cm
RAPIDE∅ 77 mm	de 16 à 22 cm

- ALLUMAGE ÉLECTRONIQUE DU PLAN DE CUISSON (SELON LE MODÈLE)

ATTENTION DOMETIC C404PEMW - - ALLUMAGE ÉLECTRONIQUE DU PLAN DE CUISSON (SELON LE MODÈLE) - 1

L'ALLUMAGE DOIT ÊTRE EFFECTUÉ SANS AUCUNE CASSEROLE OU AUTRE OBJET SUR LES BRÛLEURS.

Pour produire la flamme, appuyer à fond sur le bouton de commande et le tourner sur la position grande flamme. Appuyer simultanément sur le bouton d'allumage électronique. Quand la flamme est allumée, maintenir le bouton appuyé pendant quelques secondes de sorte que la flamme reste allumée.

IMPORTANT DOMETIC C404PEMW - - ALLUMAGE ÉLECTRONIQUE DU PLAN DE CUISSON (SELON LE MODÈLE) - 2

SI LE BRÛLEUR NE S'ALLUME PAS IMMÉDIATEMENT, RÉPÉTER L'OPÉRATION APRÈS AVOIR SUIVI LES CONSEILS SUIVANTS :

• Tourner le bouton sur la position "petite flamme" • Procéder à l'allumage manuel • Contrôler qu'il y ait du gaz dans la bouteille

Si l'appareil ne fonctionne absolument pas, fermer le robinet d'entrée du gaz et contacter votre revendeur.

- Allumage manuel du plan de cuisson

L'allumage manuel s'utilise en absence d'allumage électronique ou en cas de panne de celui-ci.

ATTENTION DOMETIC C404PEMW - - Allumage manuel du plan de cuisson - 1

L'allumage doit être effectué sans casserole ou autres objets sur les brûleurs.

Pour produire la flamme, appuyer à fond sur le bouton de commande et le tourner sur la position grande flamme. Allumer simultanément le brûleur avec une allumette ou un allume-gaz. Quand la flamme est allumée, maintenir le bouton appuyé pendant quelques secondes de sorte que la flamme reste allumée.

IMPORTANT DOMETIC C404PEMW - - Allumage manuel du plan de cuisson - 2

Si le brûleur ne s'allume pas immédiatement, contrôler qu'il y ait du gaz dans la bouteille.

Si l'appareil ne fonctionne absolument pas, fermer le robinet d'entrée du gaz et contacter votre revendeur.

- Réglage de la flamme du plan de cuisson

Pour régler la flamme, tourner le bouton sur la position désirée.

FOUR

DOMETIC C404PEMW - FOUR - 1

L'allumage du brûleur doit être effectué uniquement avec la porte complètement ouverte.

DOMETIC C404PEMW - FOUR - 2

À l'intérieur du four, la grille, la lèchefrite (plateau) ou le plat doivent être positionnés de telle sorte qu'ils n'entrent pas en contact direct avec les flammes.

Si la flamme du brûleur s'éteint accidentellement, éteindre le bouton du gaz et attendre une minute avant de rallumer.

- Allumage électronique du four (selon le modèle)

Pour produire la flamme, appuyer à fond sur le bouton de commande et le tourner en le plaçant sur une position entre 1 et 6. Simultanément, appuyer sur le bouton de l'allumage électronique (pour les modèles qui ont le symbole ★ sur la porte, le bouton d'allumage n'est pas visible et est actionné quand on appuie à fond sur le bouton de commande). Quand on a produit la flamme, maintenir la pression sur le bouton pendant quelques secondes de sorte que la flamme reste allumée.

DOMETIC C404PEMW - - Allumage électronique du four (selon le modèle) - 1

Si le brûleur ne s'allume pas immédiatement, répéter l'opération après avoir suivi les conseils suivants :

• Procéder à l'allumage manuel • Contrôler qu'il y ait du gaz dans la bouteille

Si l'appareil ne fonctionne absolument pas, fermer le robinet d'entrée du gaz et contacter votre revendeur.

L'allumage manuel s'utilise en absence d'allumage électronique ou en cas de panne de celui-ci.

Pour produire une flamme, appuyer à fond sur le bouton de commande et le tourner sur une position entre 1 et 6. Simultanément, allumer le brûleur avec une allumette ou un allume-gaz. Après avoir produit la flamme, maintenir le bouton enfoncé pendant quelques secondes de sorte que la flamme reste allumée.

DOMETIC C404PEMW - - Allumage électronique du four (selon le modèle) - 2

Si le brûleur ne s'allume pas immédiatement, contrôler qu'il y ait du gaz dans la bouteille.

Si l'appareil ne fonctionne absolument pas, fermer le robinet d'entrée du gaz et contacter votre revendeur.

- Réglage de la flamme du four avec thermostat

POSITIONS 1 2 3	4 5 6
TEMPERATURES	30° C 1	60° C 18	0° C 200	° C 220	° C 240	C

La flamme du brûleur du four, à l'allumage, reste à la capacité maximum sur toutes les positions du bouton et diminue automatiquement à la capacité minimum quand le four rejoint la température programmée.

Gril

DOMETIC C404PEMW - Gril - 1

L'allumage du brûleur doit être effectué avec la porte complètement ouverte.

DOMETIC C404PEMW - Gril - 2

Si le brûleur ne s'allume pas immédiatement, relâcher la pression sur le bouton et répéter l'opération après 10 secondes au moins.

Les parties accessibles peuvent avoir des températures élevées quand on utilise le gril. Tenir les enfants à distance.

Pendant le fonctionnement, la porte doit toujours être ouverte et la plaque de protection contre la chaleur complètement sortie (fig. 4 - page 183).

Ne jamais utiliser le gril pour des temps de cuisson supérieurs à 25 minutes. Le gril ne peut pas être utilisé comme un four.

Si la flamme du brûleur s'éteint accidentellement, éteindre le bouton du gaz et attendre une minute avant de le rallumer.

- Allumage électronique du gril (selon le modèle)

Pour produire la flamme, appuyer à fond sur le bouton de commande et le tourner sur la position GRIL ou sur la position grande flamme. Appuyer simultanément sur le bouton d'allumage électronique. (Pour les modèles dotés du symbole ★ inscrit sur la porte du four, le bouton d'allumage électronique n'est pas visible et est actionné à travers la pression du bouton de commande.) Quand la flamme est allumée, maintenir le bouton appuyé pendant quelques secondes de sorte que la flamme reste allumée.

DOMETIC C404PEMW - - Allumage électronique du gril (selon le modèle) - 1

Si le brûleur ne s'allume pas immédiatement, répéter l'opération après avoir suivi les conseils suivants :

• Procéder à l'allumage manuel

• Contrôler qu'il y ait du gaz dans la bouteille

Si l'appareil ne fonctionne absolument pas, fermer le robinet d'entrée du gaz et contacter votre revendeur.

L'allumage manuel s'utilise en absence d'allumage électronique ou en cas de panne de celui-ci.

Pour produire la flamme, appuyer à fond sur le bouton de commande et le tourner sur la position GRIL ou grande flamme. Allumer simultanément le brûleur avec une allumette ou un allume-gaz. Quand la flamme est allumée, maintenir le bouton appuyé pendant quelques secondes de sorte que la flamme reste allumée.

DOMETIC C404PEMW - - Allumage électronique du gril (selon le modèle) - 2

Si le brûleur ne s'allume pas immédiatement, contrôler qu'il y ait du gaz dans la bouteille.

Si l'appareil ne fonctionne absolument pas, fermer le robinet d'entrée du gaz et contacter votre revendeur.

- Réglage de la flamme du gril

Pour les modèles 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433 - CU433M - CU433ML :

le gril doit être utilisé uniquement à la capacité thermique nominale.

Pour tous les autres modèles :

pour régler la flamme, tourner le bouton sur la position désirée.

CONTRÔLE VISUEL DE LA FLAMME

En fonction du type de gaz utilisé, l'aspect de la flamme est le suivant :

Propane (G31) : Le dard intérieur de la flamme doit être bleu et le contour net.

Butane (G30) : À l'allumage du brûleur, la flamme a de légères pointes jaunes qui s'intensifient au fur et à mesure que le brûleur se réchauffe.

PLAQUE ÉLECTRIQUE (selon le modèle)

DOMETIC C404PEMW - PLAQUE ÉLECTRIQUE (selon le modèle) - 1

AU PREMIER ALLUMAGE DE LA PLAQUE ÉLECTRIQUE (OU SI ELLE EST RESTÉE INUTILISÉE PENDANT LONGTEMPS), IL EST NÉCESSAIRE D'ÉLIMINER L'HUMIDITÉ ABSORBÉE EN ALLUMANT LA PLAQUE PENDANT 30 MINUTES SUR LA POSITION I DU BOUTON.

UTILISER DES CASSEROLES AVEC FOND PLAT ET UN DIAMÈTRE NON INFÉRIEUR À CELUI DE LA PLAQUE ÉLECTRIQUE.

SÉCHER LE FOND DE LA CASSEROLE AVANT DE LA POSER SUR LA PLAQUE ÉLECTRIQUE.

PENDANT L'USAGE DE LA PLAQUE ÉLECTRIQUE, NE PAS LAISSER L'APPAREIL SANS SURVEILLANCE ET FAIRE ATTENTION QU'IL N'Y AIT PAS D'ENFANT DANS LES ENVIRONS.

La plaque électrique est commandée à l'aide d'un bouton à 7 positions : la position éteinte est représentée par le 0 (zéro) tandis que les positions de 1 à 6 mettent en fonction la plaque électrique. L'échelle de 1 à 6 correspond à une intensité de chaleur croissante produite par la plaque électrique. Près du bouton se trouve une LED rouge qui s'allume quand la plaque électrique est en fonction.

MICRO-ONDES

Pour les instructions d'installation, d'utilisation et d'entretien du micro-ondes, consultez la notice d'emploi fournie avec le micro-ondes.

TOURNEBROCHE

Allumer le brûleur du four comme indiqué dans le chapitre FOUR. Placer le bouton de commande sur la position désirée. Introduire la lèchefrite avec le tournebroche installé comme indiqué dans FIG. 5 - PAGE 183. Appuyer sur l'interrupteur spécifique pour faire fonctionner le moteur du tournebroche.

PLATEAU TOURNANT

Introduire la lèchefrite avec le plateau tournant comme indiqué sur la FIG. 6 - PAGE 184. Appuyer sur l'interrupteur spécifique pour faire fonctionner le moteur du plateau tournant.

BOUTEILLE DE GAZ

IMPORTANT DOMETIC C404PEMW - BOUTEILLE DE GAZ - 1

L'UTILISATION DE GAZ ET/OU D'UNE PRESSION AUTRE QUE CEUX PRESCRITS PAR LE FABRICANT PEUT PROVOQUER DES DYSFONCTIONNEMENTS DE L'APPAREIL ET PAR CONSÉQUENT LE FABRICANT SERA LIBÉRÉ DE TOUTE RESPONSABILITÉ PAR SUITE DE L'UTILISATION INAPPROPRIÉE DE L'APPAREIL.

Les bouteilles de gaz qui peuvent être utilisées sont les plus communes dans le pays où est installé l'appareil. Le gaz à utiliser est indiqué clairement à l'extérieur de l'emballage et sur l'étiquette indélébile collée à l'arrière de l'appareil. Dans tous les cas, respecter les indications suivantes : les bouteilles de gaz doivent être placées dans le compartiment en position verticale, munies de soupape et de réducteur de pression, et l'accès ne doit pas être gêné. La substitution de la bouteille doit pouvoir être effectuée sans obstacle et avec facilité.

ATTENTION ! : Au moment de la substitution de la bouteille de gaz, prendre les précautions suivantes :

a) fermer les robinets de l'appareil ; b) s'assurer qu'il n'y a pas de flamme ou de feu aux alentours ; c) fermer la soupape de la bouteille de gaz à remplacer ; d) dévisser les réducteurs de la bouteille vide, l'enlever du compartiment spécifique. Procéder dans le sens inverse pour la substitution. Vérifier les éventuelles fuites de gaz en utilisant un fluide non corrosif. Ne pas utiliser de solution savonneuse.

NE PAS UTILISER DE FLAMME LIBRE ;

e) allumer les brûleurs et vérifier leur fonctionnement correct ; en cas de dysfonctionnement, s'adresser à un technicien autorisé.

FERMER LA VANNE D'ALIMENTATION DU GAZ SUR LA BOUTEILLE APRÈS L'USAGE.

FUITES DE GAZ

On conseille d'utiliser un détecteur électronique homologué pour les fuites de gaz.

Si on sent une odeur de gaz :

a) Ouvrir les fenêtres et faire immédiatement sortir toutes les personnes du camping-car, de la caravane, etc. b) Ne pas toucher les interrupteurs électriques, allumer des allumettes ou faire toute opération qui pourrait enflammer le gaz. c) Éteindre toutes les flammes libres. d) Fermer la soupape de la bouteille ou du réservoir de gaz ; ne pas ouvrir la soupape tant que la fuite de gaz n'a pas été localisée et éliminée. e) Contacter un technicien autorisé.

NETTOYAGE

DOMETIC C404PEMW - NETTOYAGE - 1

AVANT DE COMMENCER LE NETTOYAGE, ÉTEINDRE L'APPAREIL, LE DÉBRANCHER DU RÉSEAU ÉLECTRIQUE ET ATTENDRE QU'IL SE SOIT REFROIDI.

DOMETIC C404PEMW - NETTOYAGE - 2

LES SURFACES CHAUDES EN CONTACT AVEC L'EAU FROIDE OU UN CHIFFON HUMIDE PEUVENT S'ABÎMER. NE PAS UTILISER DE PRODUITS ABRASIFS, CORROSIFS, À BASE DE CHLORE, PAILLETTE OU LAINE D'ACIER. NE PAS LAISSER DE SUBSTANCES ACIDES OU ALCALINES (VINAIGRE, SEL, JUS DE CITRON, ETC.) SUR LES SURFACES DE L'APPAREIL. SURFACES EN ACIER INOXYDABLE ET PARTIES ÉMAILLÉES : NETTOYER AVEC DE L'EAU ET DU SAVON OU DU DÉTERGENT NEUTRE, RINCER ET SÉCHER. UTILISER UNE ÉPONGE ET DES CHIFFONS PROPRES.

DOMETIC C404PEMW - NETTOYAGE - 3

NE PAS NETTOYER LES PORTES EN VERRE DU FOUR AVEC DES MATÉRIAUX ABRASIFS OU AVEC DES RACLOIRS MÉTALLIQUES CAR CELA POURRAIT GRIFFER LA SURFACE ET CAUSER LA RUPTURE DE LA VITRE.

NE PAS UTILISER DE MACHINE À VAPEUR POUR LE NETTOYAGE DE L'APPAREIL.

INJECTEURS

DOMETIC C404PEMW - INJECTEURS - 1

LES INTERVENTIONS DOIVENT ÊTRE EFFECTUÉES PAR DU PERSONNEL AUTORISÉ. APRÈS CES OPÉRATIONS, ON DÉCLINE TOUTE RESPONSABILITÉ DÉRIVANT DE L'INTERVENTION ELLE-MÊME.

Le démontage et le montage des injecteurs doivent être effectués en maintenant bloqué, à l'aide d'un outil approprié, le porte-injecteur (FIG. 7 - PAGE 185).

BRULEUR ∅ INJECTEUR (mm)		N° ESTAMPILLE
RAPIDE (∅ 77 mm)	0,75	75
SEMIRAPIDE (∅ 62 mm)	0,67	67
	0,50 50AUXILIAIRE (∅ 47 mm)
GRIL	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
FOUR	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)

DIRECTIVE 2002/96/CE (DEEE)

DOMETIC C404PEMW - DIRECTIVE 2002/96/CE (DEEE) - 1

INFORMATIONS POUR L'UTILISATEUR

Cette note informative s'adresse exclusivement aux personnes qui possèdent un appareil doté de ce symbole sur l'étiquette autocollante des données techniques appliquée sur le produit même (matricule). Ce symbole indique que l'appareil est classifié, conformément aux normes en vigueur, comme équipement électrique ou électronique et est conforme à la directive EU 2002/96/EC (RAEE). Donc, à la fin de sa vie, il devra obligatoirement être récolté séparément des autres déchets, à travers la remise gratuite auprès d'un centre de récolte sélectif pour équipements électriques et électroniques ou en le remettant au revendeur au moment de l'achat d'un nouvel appareil équivalent. L'usager est responsable de la remise de l'appareil, à la fin de sa vie utile, auprès de centres spécialisés pour le tri sélectif, sous peine d'encourir les sanctions prévues par les lois en vigueur sur l'élimination des déchets. Le tri sélectif adéquat permet l'acheminement successif de l'équipement éliminé vers le recyclage, le traitement ou l'élimination compatible avec l'environnement et contribue à éviter les possibles effets négatifs sur l'environnement et la santé. En outre, il favorise le recyclage des matériaux qui forment le produit. Pour toute information supplémentaire au sujet des systèmes de tri sélectif disponibles, s'adresser au service local pour l'élimination des déchets, ou au magasin où l'appareil a été acheté. Les producteurs et les importateurs obtempèrent à leur responsabilité en ce qui concerne le recyclage, le traitement et l'élimination compatible avec l'environnement directement ainsi qu'à travers la participation à un système collectif.

MODELL	THERMISCHE LEISTUNG BRENNER															NENNLEISTUNG
	RAPIDER∅ 77 mm		SEMIRAPIDER				∅ 47 mm			GRILLRESERVEBRENNENEELEKTROPLATTE						NENNLEISTUNG
	RAPIDER∅ 77 mm		nr.	nr.	Kw	gr/h	Kw	gr/h nr.	Kw	gr/h nr.	Kw	gr/h nr.				W V
400			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402			3	1,8	131	1	1,0	73	1	1,6	116
403			3	1,8	131	1	1,0	73
404			3	1,8	131	1	1,0	73				1	1,2	87
414			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300			2	1,8	131	2	1,0	73				1	1,2	87
CU300M			2	1,8	131	2	1,0	73				1	1,2	87
CU311			2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M			2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322			1	1,8	131	1	1,0	73				1	1,2	87
CU322M			1	1,8	131	1	1,0	73				1	1,2	87
CU325			2	1,8	131	1	1,0	73				1	1,2	87
CU325M			2	1,8	131	1	1,0	73				1	1,2	87
CU333			1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M			1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131			1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131			1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131						1	1,1	80
CU400BPE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE			2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE			2	1,8	131	1	1,0	73							1	800 220-240
CU404MW			3	1,8	131	1	1,0	73
CU404PE			2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW			2	1,8	131	1	1,0	73							1	800 220-240
CU405MW			3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW			2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW			3	1,8	131	1	1,0	73
CU407PEMW			2	1,8	131	1	1,0	73							1	800 220-240
CU414PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

ATTENTION DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

La flamme ne doit pas dépasser sous la casserole. Placez la casserole au centre du brûleur afin qu'elle repose solidement sur la grille.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

BRÛLEUR DIAMÈTRE DE LA CASSEROLE

MODELO	APORTACIÓN DE CALOR															POTENCIA NOMINAL
	RAPIDO∅ 77 mm			SEMIRAPIDO∅ 62 mm			∅ 47 mm			GRILLAUXILIARIORNO PLACA						POTENCIA NOMINAL
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU31IM				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1
CU403PE				2	1,8	131	1	1,0	73							1
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1
CU404PEMW				2	1,8	131	1	1,0	73							1
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

	POTÊNCIA TÉRMICAMODELO														POTÊNCIA NOMINAL ELETTRICA W V
	RÁPIDO∅ 77 mm		SEMI-RÁPIDO∅ 62 mm			∅ 47 mm			GRILLAUXILIARFORNO PIASTRA
	RÁPIDO∅ 77 mm		nr.	Kw	gr/h	Kw	gr/h nr.	Kw	gr/h nr.	Kw	gr/h nr.	Kw	gr/h nr.
400			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402			3	1,8	131	1	1,0	73	1	1,6	116
403			3	1,8	131	1	1,0	73
404			3	1,8	131	1	1,0	73				1	1,2	87
414			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300			2	1,8	131	2	1,0	73				1	1,2	87
CU300M			2	1,8	131	2	1,0	73				1	1,2	87
CU311			2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M			2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322			1	1,8	131	1	1,0	73				1	1,2	87
CU322M			1	1,8	131	1	1,0	73				1	1,2	87
CU325			2	1,8	131	1	1,0	73				1	1,2	87
CU325M			2	1,8	131	1	1,0	73				1	1,2	87
CU333			1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M			1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	I	2,2	160	1	1,8	131			1	1,3	95	1	1,1	80
CU352M	I	2,2	160	1	1,8	131			1	1,3	95	1	1,2	87
CU354MK	I	2,2	160	1	1,8	131						1	1,1	80
CU400BPE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	I 800 220-240
CU400PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	I 800 220-240
CU401PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	I 800 220-240
CU402PE			2	1,8	131	1	1,0	73	1	1,6	116				I 800 220-240
CU403PE			2	1,8	131	1	1,0	73							I 800 220-240
CU404MW			3	1,8	131	1	1,0	73
CU404PE			2	1,8	131	1	1,0	73				1	1,2	87	I 800 220-240
CU404PEMW			2	1,8	131	1	1,0	73							I 800 220-240
CU405MW			3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW			2	1,8	131	1	1,0	73				1	1,2	87	I 800 220-240
CU407MW			3	1,8	131	1	1,0	73
CU407PEMW			2	1,8	131	1	1,0	73							I 800 220-240
CU414PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	I 800 220-240
CU433	I	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	I	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	I	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

SURFACE DE CUISSON

MODEL	THERMISCH VERMOGEN															NOMINAAL VERMOGEN
	SNELBRANDER∅ 77 mm		NORMA-ALBRANDER∅ 62 mm			BRANDER∅ 47 mm			GRILLSUDDER-FORNO DE ELEKTRISCHE PLAAT
	SNELBRANDER∅ 77 mm		nr.	nr.	Kw	gr/h	Kw	gr/h	GRILLSUDDER-FORNO DE ELEKTRISCHE PLAAT
400			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402			3	1,8	131	1	1,0	73	1	1,6	116
403			3	1,8	131	1	1,0	73
404			3	1,8	131	1	1,0	73				1	1,2	87
414			3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300			2	1,8	131	2	1,0	73				1	1,2	87
CU300M			2	1,8	131	2	1,0	73				1	1,2	87
CU311			2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M			2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322			1	1,8	131	1	1,0	73				1	1,2	87
CU322M			1	1,8	131	1	1,0	73				1	1,2	87
CU325			2	1,8	131	1	1,0	73				1	1,2	87
CU325M			2	1,8	131	1	1,0	73				1	1,2	87
CU333			1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M			1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131			1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131			1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131						1	1,1	80
CU400BPE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE			2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE			2	1,8	131	1	1,0	73							1	800 220-240
CU404MW			3	1,8	131	1	1,0	73
CU404PE			2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW			2	1,8	131	1	1,0	73							1	800 220-240
CU405MW			3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW			2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW			3	1,8	131	1	1,0	73
CU407PEMW			2	1,8	131	1	1,0	73							1	800 220-240
CU414PE			2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

La flamme ne doit pas dépasser sur les côtés du fond de la casserole. Placez la casserole au centre du brûleur afin qu'elle repose solidement sur la grille.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

	VARMEYDELSEMODEL																MÆRKEEFFEKT
	HURTIG∅ 77 mm			HALVHURTIGBRÆNDER∅ 62 mm			BRÆNDER∅ 47 mm			GRILLHJÆLPE-			OVN ELEKTRISK
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	W	V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800	220-240
CU403PE				2	1,8	131	1	1,0	73							1	800	220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800	220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800	220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800	220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800	220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800	220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

AVERTISSEMENT DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

La flamme ne doit pas dépasser du pourtour du fond de la casserole. Placez la casserole au centre du brûleur afin qu'elle repose solidement sur la grille.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

MALLI	POLTTIMEN LÄMMÖNSYÖTTÖ															NOMINAALINEN TEHO
	NOPEA∅ 77 mm			PUOLINOPEA∅ 62 mm			∅ 47 mm			GRILLIAPU			UUNI SÄHKÖLEVY			NOMINAALINEN TEHO
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	W V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE				2	1,8	131	1	1,0	73							1	800 220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

LA FLAMME NE DOIT PAS DÉPASSER DU FOND DE LA CASSEROLE. PLACEZ LA CASSEROLE AU CENTRE DU BRÛLEUR, DE SORTE QU'ELLE SOIT STABLE SUR LA GRILLE.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

POLTIN KATTILAN HALKAISIJA
APU∅ 47 mm	6 - 16 cm
PUOLINOPEA∅ 62 mm	16 - 22 cm
NOPEA∅ 77 mm	16 - 22 cm

- ALLUMAGE ÉLECTRONIQUE DE LA TABLE DE CUISSON AVEC BOUTON (SELON LE MODÈLE)

DOMETIC C404PEMW - - ALLUMAGE ÉLECTRONIQUE DE LA TABLE DE CUISSON AVEC BOUTON (SELON LE MODÈLE) - 1

PENDANT CETTE OPÉRATION, AUCUNE CASSEROLE OU AUTRE RÉCIPIENT NE DOIT SE TROUVER SUR LE BRÛLEUR.

	TERMISK EFFEKTMODELL															NOMINELL EFFEKT
	SNABB∅ 77 mm			HALVSNABB∅ 62 mm			∅ 47 mm			GRILLEXTRA			UGN ELPLATTA			NOMINELL EFFEKT
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	W V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU31IM				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE				2	1,8	131	1	1,0	73							1	800 220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

AVERTISSEMENT DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

LA FLAMME NE DOIT JAMAIS SORTIR SOUS LE FOND DE LA CASSEROLE. PLACEZ LA CASSEROLE AU CENTRE DU BRÛLEUR, AFIN QU'ELLE SOIT STABLE SUR LA GRILLE.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

	VARMEKAPASITETMODELL															NOMINELLYTELSEKOKEPLATE
	HURTIG∅ 77 mm			HALVHURTIG∅ 62 mm			∅ 47 mm			GRILLEKSTRA STEKEOVN ELEKTRISK						NOMINELLYTELSEKOKEPLATE
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	W V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU31IM				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE				2	1,8	131	1	1,0	73							1	800 220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

TABLE DE CUISSON

- CHOIX DU BRÛLEUR

AVERTISSEMENT DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

LA FLAMME NE DOIT PAS DÉPASSER DES CÔTÉS DU FOND DE LA POÊLE. PLACEZ LA POÊLE AU CENTRE DU BRÛLEUR, DE SORTE QU'ELLE SOIT STABLE SUR LA GRILLE.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

	TOPLOTNA MOČMODEL															NOMINALNA TOPLOTNA MOČ
	HITRI∅ 77 mm			SREDNJE HITRI∅ 62 mm			∅ 47 mm			ŽARPOMOŽNIPEČICA ELEKTRIČNA PLOŠCA Št.						NOMINALNA TOPLOTNA MOČ
	nr	Kw	gr/h	nr	Kw	gr/h	nr	Kw	gr/h	nr	Kw	gr/h	nr	Kw	gr/h	nr	W V
400				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
400B				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
401				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
402				3	1,8	131	1	1,0	73	1	1,6	116
403				3	1,8	131	1	1,0	73
404				3	1,8	131	1	1,0	73				1	1,2	87
414				3	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU300				2	1,8	131	2	1,0	73				1	1,2	87
CU300M				2	1,8	131	2	1,0	73				1	1,2	87
CU311				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU311M				2	1,8	131	2	1,0	73	1	1,6	116	1	1,2	87
CU322				1	1,8	131	1	1,0	73				1	1,2	87
CU322M				1	1,8	131	1	1,0	73				1	1,2	87
CU325				2	1,8	131	1	1,0	73				1	1,2	87
CU325M				2	1,8	131	1	1,0	73				1	1,2	87
CU333				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU333M				1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU335M				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU351MK	1	2,2	160	1	1,8	131				1	1,3	95	1	1,1	80
CU352M	1	2,2	160	1	1,8	131				1	1,3	95	1	1,2	87
CU354MK	1	2,2	160	1	1,8	131							1	1,1	80
CU400BPE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU400PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU401PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU402PE				2	1,8	131	1	1,0	73	1	1,6	116				1	800 220-240
CU403PE				2	1,8	131	1	1,0	73							1	800 220-240
CU404MW				3	1,8	131	1	1,0	73
CU404PE				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU404PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU405MW				3	1,8	131	1	1,0	73				1	1,2	87
CU405PEMW				2	1,8	131	1	1,0	73				1	1,2	87	1	800 220-240
CU407MW				3	1,8	131	1	1,0	73
CU407PEMW				2	1,8	131	1	1,0	73							1	800 220-240
CU414PE				2	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87	1	800 220-240
CU433	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433M	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87
CU433ML	1	2,2	160	1	1,8	131	1	1,0	73	1	1,6	116	1	1,2	87

SURFACE DE CUISSON

- CHOIX DU BRÛLEUR

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 1

NE SME UHAJATI IZVEN DNA POSODE. POSODO POLOŽITE NA SREDINO GORILNIKA TAKO, DA BO STALA STABILNO NA MREŽI.

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 2

DOMETIC C404PEMW - - CHOIX DU BRÛLEUR - 3

GORILNIK PREMER POSODE
POMOŽNI 47 mm	od 6 do 16 cm
SREDNJE HITRI 62 mm	od 16 do 22 cm
HITRI 77 mm	od 16 do 22 cm

- ELEKTRONSKO PRIŽIGANJE KUHALNE PLOŠČE (ODVISNO OD MODELA)

DOMETIC C404PEMW - - ELEKTRONSKO PRIŽIGANJE KUHALNE PLOŠČE (ODVISNO OD MODELA) - 1

POSTOPEK MORA BITI IZVEDEN BREZ VSAKE POSODE ALI DRUGEGA PREDMETA NA GORILNIKIH.

Da bi dobili plamen, do konca pritisnite nadzorno ročico in jo obrnite v položaj za velik plamen. Istočasno pritisnite pulzni gumb za elektronsko prižiganje. Potem, ko se pojavi plamen, držite ročico pritisnjeno nekaj sekund zato, da plamen ne ugasne.

DOMETIC C404PEMW - - ELEKTRONSKO PRIŽIGANJE KUHALNE PLOŠČE (ODVISNO OD MODELA) - 2

ČE SE GORILNIK NE PRIŽGE NEMUDOMA, PONOVITE POSTOPEK PO VSAKEM OD NASLEDNJIH PREDLOGOV:

OBRNITE ROČICO V POLOŽAJ ZA "MAJHEN PLAMEN" • NADALJUJTE POSTOPEK Z ROČNIM PRIŽIGANJEM • PREVERITE ČE JE V JEKLENKI DOVOLJ PLINA

ČE NAPRAVA NIKAKOR NE DELUJE, ZAPRITE DOVODNO PLINSKO PIPO IN SE OBRNITE NA VAŠEGA PRODAJALCA.

C404PEMW - Four DOMETIC - Notice d'utilisation et mode d'emploi gratuit

FOIRE AUX QUESTIONS - C404PEMW DOMETIC

Questions des utilisateurs sur C404PEMW DOMETIC

MODE D'EMPLOI C404PEMW DOMETIC

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

- ALLUMAGE ÉLECTRONIQUE DE LA PLAQUE DE CUISSON (SELON LE MODÈLE)

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

TABLE DES MATIÈRES

PRÉCAUTIONS 31

INSTALLATION 32

FIGURES ET DESSINS TECHNIQUES 170-185

INSTALLATION

PRÉCAUTIONS SUPPLÉMENTAIRES

OUVERTURE POUR L'ENCASTRATION

RACCORDEMENT AU GAZ

BRANCHEMENT ÉLECTRIQUE

BASSE TENSION 12 V--

HAUTE TENSION 220-240 V~

FIXATION

USAGE E

PRÉCAUTIONS

TABLEAU DE COMMANDE

AUTRES SYMBOLES

BRÛLEURS

PLAN DE CUISSON

CHOIX DU BRÛLEUR

- ALLUMAGE ÉLECTRONIQUE DU PLAN DE CUISSON (SELON LE MODÈLE)

- Allumage manuel du plan de cuisson

- Réglage de la flamme du plan de cuisson

FOUR

- Allumage électronique du four (selon le modèle)

- Réglage de la flamme du four avec thermostat

Gril

- Allumage électronique du gril (selon le modèle)

- Réglage de la flamme du gril

CONTRÔLE VISUEL DE LA FLAMME

PLAQUE ÉLECTRIQUE (selon le modèle)

MICRO-ONDES

TOURNEBROCHE

PLATEAU TOURNANT

BOUTEILLE DE GAZ

ATTENTION ! : Au moment de la substitution de la bouteille de gaz, prendre les précautions suivantes :

NE PAS UTILISER DE FLAMME LIBRE ;

FERMER LA VANNE D'ALIMENTATION DU GAZ SUR LA BOUTEILLE APRÈS L'USAGE.

FUITES DE GAZ

NETTOYAGE

INJECTEURS

DIRECTIVE 2002/96/CE (DEEE)

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

PLAQUE DE CUISSON

SURFACE DE CUISSON

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

- ALLUMAGE ÉLECTRONIQUE DE LA TABLE DE CUISSON AVEC BOUTON (SELON LE MODÈLE)

PLAQUE DE CUISSON

- CHOIX DU BRÛLEUR

TABLE DE CUISSON

- CHOIX DU BRÛLEUR

SURFACE DE CUISSON

- CHOIX DU BRÛLEUR

- ELEKTRONSKO PRIŽIGANJE KUHALNE PLOŠČE (ODVISNO OD MODELA)

- ROČNI VŽIG KUHALNE PLOŠČE

Autres manuels DOMETIC

SunLight

OV 1800

CU325M

CU322M

CU300M
