Producttype	Gas kookplaat met elektrische plaat
Merk	Dometic
Model	C404PEMW
Gasbranders	2 snelle branders (∅77 mm) van 1,8 kW elk, 1 hulpbrander (∅47 mm) van 1,0 kW
Elektrische plaat	1 elektrische plaat van 800 W (220-240 V~, 50/60 Hz)
Gasvoorziening	Butaan (G30) 28-30 mbar, Propaan (G31) 37 mbar (afhankelijk van land)
Elektrische voeding	220-240 V~, 50/60 Hz, 800 W
Ontsteking	Elektronische ontsteking met knop voor branders en grill (afhankelijk van model)
Veiligheid	Automatische uitschakeling als vlam uitgaat, kinderveiligheidssluiting (niet gespecificeerd), glazen deksel met waarschuwing
Installatie	Inbouw in werkblad, minimale veiligheidsafstanden, gasaansluiting door erkende technicus
Onderhoud	Reinigen met water en neutrale zeep, niet-schurende spons; geen stoom of chloorhoudende producten gebruiken
Reserveonderdelen	Injectoren, knoppen, roosters: verkrijgbaar via Dometic after-sales service
Repareerbaarheid	Ingrepen alleen door een erkende technicus (vervangen van injectoren, enz.)
Gebruik	Alleen voor het bereiden van voedsel, in goed geventileerde binnenruimte of in camper/caravan
Milieu	Volg de WEEE-richtlijn voor recycling aan het einde van de levensduur

Veelgestelde vragen - C404PEMW DOMETIC

Hoe steek ik een gasbrander aan op de Dometic C404PEMW?

Druk de branderknop volledig in en draai hem naar de grote vlamstand. Druk tegelijkertijd op de elektronische ontstekingsknop. Houd de knop enkele seconden ingedrukt na het ontsteken.
Belangrijk: Laat geen voorwerpen op de brander liggen tijdens het ontsteken.

Wat te doen als een brander niet ontsteekt?

Controleer eerst of de gasfles gas bevat. Probeer handmatig ontsteken met een lucifer of een gasaansteker. Als het probleem aanhoudt, sluit dan de gaskraan en neem contact op met uw verkoper of een erkende technicus.

Kan ik de grill tegelijk met de oven gebruiken?

Dit model heeft geen ingebouwde oven of grill (CU404PEMW is een kookplaat). Gebruik voor modellen met een grill de grill nooit langer dan 25 minuten en laat de deur altijd open met de beschermplaat uitgeschoven.

Hoe reinig ik de elektrische plaat?

Laat de plaat afkoelen en reinig met een vochtige doek en een mild reinigingsmiddel. Goed afdrogen. Gebruik nooit schurende producten of staalwol.

Welk type pan gebruiken op de branders?

Gebruik pannen met een vlakke bodem. Aanbevolen diameter: voor de hulpbrander (∅47 mm): 6 tot 16 cm; voor de snelle branders (∅77 mm): 16 tot 22 cm. De vlam mag niet buiten de bodem van de pan komen.

Kan het apparaat worden gebruikt in een camper of caravan?

Ja, dit apparaat is ontworpen voor gebruik in een camper of caravan. Het moet worden geïnstalleerd volgens de lokale voorschriften en worden gebruikt in een goed geventileerde ruimte. Sluit na gebruik altijd de kraan van de gasfles.

Hoe sluit ik de plaat elektrisch aan?

De elektrische plaat moet worden aangesloten op een 220-240 V~ stopcontact, beveiligd met een 10 A zekering. Voor 12 V modellen de polariteiten respecteren. De voedingskabel mag niet in contact komen met hete oppervlakken.

Wat te doen bij gaslucht?

Open onmiddellijk de ramen, raak geen elektrische schakelaars aan, doof alle vlammen, sluit de afsluiter van de gasfles en evacueer personen. Neem onmiddellijk contact op met een erkende technicus.

Hoe vervang ik de injector voor een ander gastype?

Deze handeling moet worden uitgevoerd door een erkende technicus. Hij moet de injector demonteren terwijl hij de injectorhouder met een geschikt gereedschap vasthoudt, en vervolgens de injector monteren die geschikt is voor het gas (zie tabel met diameters in de handleiding).

Waar vind ik reserveonderdelen en technische ondersteuning?

Neem contact op met uw Dometic-verkoper of de erkende after-sales service. Voor reserveonderdelen (injectoren, knoppen, roosters) raadpleeg de handleiding of de Dometic-website. Garantie en reparatie worden verzorgd door het officiële netwerk.

GEBRUIKSAANWIJZING C404PEMW DOMETIC

Veiligheidssymbolen die waarschuwen voor gevaar voor mensen.

Doe alles wat in de veiligheidsvoorschriften staat bij de volgende symbolen:

OPGELET

OPGELET

Gevaar voor verwondingen of de dood.

BELANGRIJK

BELANGRIJK!

Om mogelijke verwondingen en/of defecten te voorkomen.

INHOUD

WAARSCHUWINGEN 87

INSTALLATIE 88

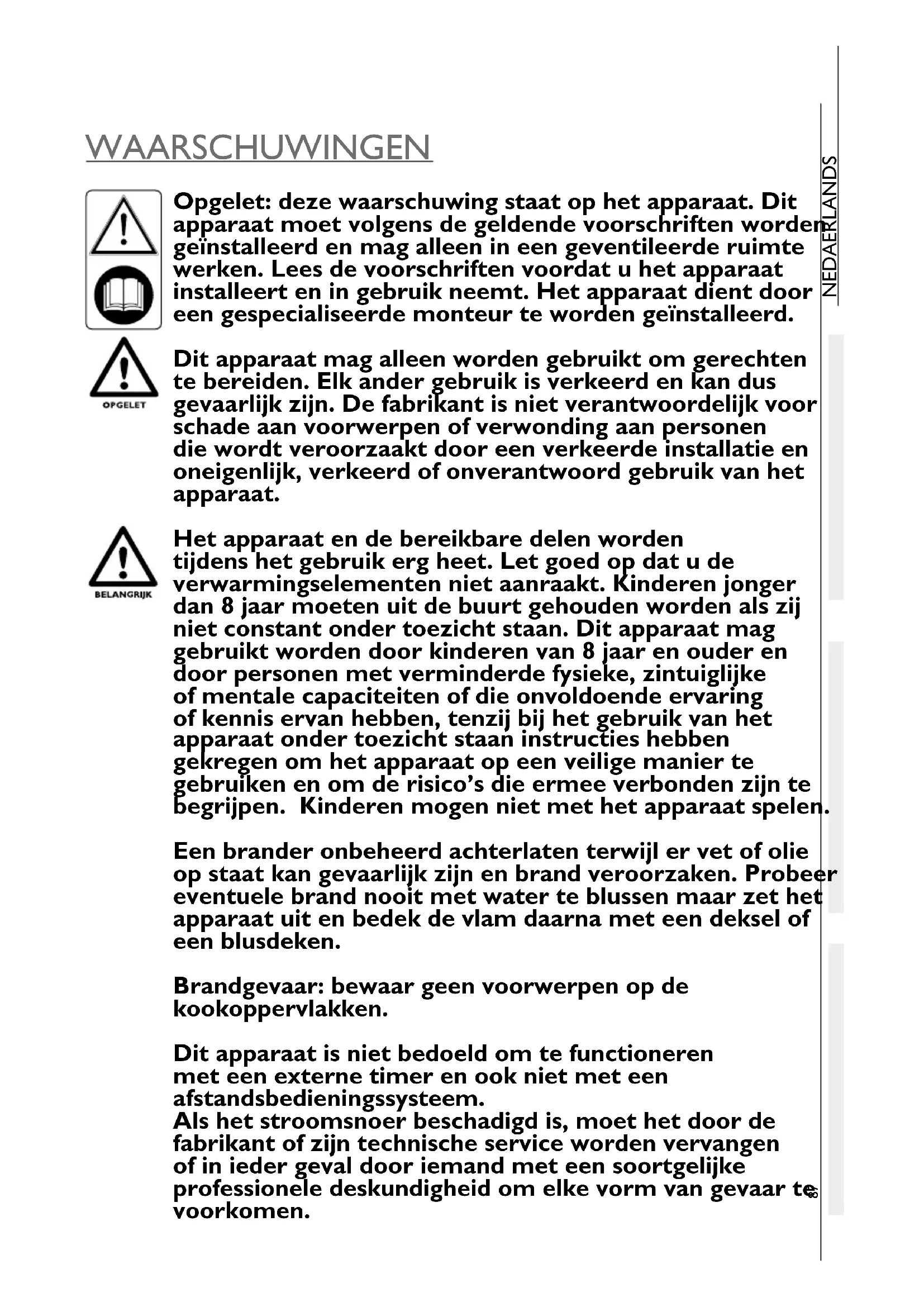

Opgelet: deze waarschuwing staat op het apparaat. Dit apparaat moet volgens de geldende voorschriften worden geïnstalleerd en mag alleen in een geventileerde ruimte werken. Lees de voorschriften voordat u het apparaat installeert en in gebruik neemt. Het apparaat dient door een gespecialiseerde monteur te worden geïnstalleerd.

Dit apparaat mag alleen worden gebruikt om gerechten te bereiden. Elk ander gebruik is verkeerd en kan dus gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade aan voorwerpen of verwonding aan personen die wordt veroorzaakt door een verkeerde installatie en oneigenlijk, verkeerd of onverantwoord gebruik van het apparaat.

Het apparaat en de bereikbare delen worden tijdens het gebruik erg heet. Let goed op dat u de verwarmingselementen niet aanraakt. Kinderen jonger dan 8 jaar moeten uit de buurt gehouden worden als zij niet constant onder toezicht staan. Dit apparaat mag gebruikt worden door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of die onvoldoende ervaring of kennis ervan hebben, tenzij bij het gebruik van het apparaat onder toezicht staan instructies hebben gekregen om het apparaat op een veilige manier te gebruiken en om de risico's die ermee verbonden zijn te begrijpen. Kinderen mogen niet met het apparaat spelen.

Een brander onbeheerd achterlaten terwijl er vet of olie op staat kan gevaarlijk zijn en brand veroorzaken. Probeer eventuele brand nooit met water te blussen maar zet het apparaat uit en bedek de vlam daarna met een deksel of een blusdeken.

Brandgevaar: bewaar geen voorwerpen op de kookoppervlakken.

Dit apparaat is niet bedoeld om te functioneren met een externe timer en ook niet met een afstandsbedieningssysteem.

Als het stroomsnoer beschadigd is, moet het door de fabrikant of zijn technische service worden vervangen of in ieder geval door iemand met een soortgelijke professionele deskundigheid om elke vorm van gevaar te voorkomen.

Het apparaat mag niet zonder toezicht door kinderen gereinigd of onderhouden worden.

Gebruik geen ruwe materialen die krassen maken of metalen of scherpe schrapers om het glas van de ovendeur schoon te maken. U kunt er krassen in veroorzaken die het klas kunnen doen barsten en springen.

Gebruik geen stoomreinigers om het apparaat schoon te maken.

INSTALL ATIE

Maak een opening in het meubel zoals op de AFB. 2 - PAG. 171, afhankelijk van het model. Het ovenmeubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel zelf. De inbouwopening in het meubel moet precies recht en vlak zijn. Als er ventilatieopeningen zijn in het meubel, zorgt u ervoor dat er geen brandbare materialen in deze openingen terecht kunnen komen.

AANSLUITEN OP GAS

CONTROLEER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIKT ZIJN VOOR DE GASKLASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN. IN DE ONDERSTAANDE TABEL.

Dit apparaat werkt met de volgende gassoorten en daarvoor bedoelde gasdrukwaarden. De categorie (of categorieën) waarvoor het apparaat is afgesteld, is (zijn) duidelijk vermeld op het serieplaatje dat op het apparaat zelf zit.

KLASSE EN LANDEN VAN BESTEMMING GASDRUK
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butan (G30)30 mbar Propan (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butan (G30)37 mbar Propan (G31)

MODEL THERMISCH VERMOGEN		BENODIGDE LUCHT VOOR DE VERBRANDING ^3 /h
	TOTAAL & NOMINAALkW - gr/h m
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6	- 335 9,2
CU354MK 5,1 - 371	10,2
CU352M	5,3 - 386	10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422	11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451	12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466	12,8
CU433 - CU433M - CU433ML	6,6 - 480	13,2
CU300 - CU300M 6,8 - 495	13,6
CU311 - CU311M 7,2 - 524	14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539	14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582	16,0
400 - 400B - 401	9,2 - 669	18,4

TIJDENS HET INSTALLEREN EN AANSLUITEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICHTKNIJPEN, U MAG ER NIET AAN TREKKEN ENZOVOORT.

De aansluitingen van de gasleiding op die van het apparaat zelf moet gebeuren met een stijve buis en lekvrije koppelingen. Een flexibele buis is toegestaan maar moet:

a) Altijd bereikbaar zijn voor inspectie;
b) Beschermd zijn tegen mogelijke aanraking met delen die heet worden (zoals het gedeelte onder de branders);
c) Beschermd worden tegen elke vorm van belasting (torsie en trek- of duwbelasting,...);
d) Beschermd worden tegen bewegende delen van het inbouwmeubel (bijvoorbeeld laden);
e) Maximum 1,5 m lang zijn;
f) Worden vervangen voor de uiterlijke vervaldatum; Na het aansluiten controleert u met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN.

Dit hoofdstuk geldt alleen voor de modellen met de vermelding 12 V--- op het serieplaatje dat op het apparaat zelf zit.

DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12 #: WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 Ampère.

CONTROLEER OF DE DRADEN JUIST ZIJN AANGESLOTEN!

SLUIT HET APPARAAT IN GEEN GEVAL AAN OP NETSPANNING (230 V\~). DIT KAN ALLE COMPONENTEN VERNIETIGEN EN IS GEVAARLIJK VOOR DE GEBRUIKER.

Gebruik voor het aansluiten een tweedraadse zwartrode kabel van 1,5 mm ^2 . Maak de kabel vast op de klemmen achteraan op het apparaat met de melding " + 12V --- -". De rode draad is de positieve, de zwarte de negatieve.

HOOGSPANNING 220-240 V\~

Dit hoofdstuk gaat alleen over de modellen in de volgende tabel:

MODEL	NOMINALE SPANNING	NOMINAAL VERMOGEN
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMW - CU414PECU407PEMW - CU405PEMW	220-240V~ 50/60Hz 800 W

VOOR EEN DIRECTE AANSLUITING OP HET STROOMNET DIENT EEN UITSCHAKELAAR TE WORDEN VOORZIEN MET EEN CONTACTOPENING DIE VOLLEDIGE ONDERBREKING VAN DE STROOM VEROORZAAKT IN ALLE GEVALLEN VAN OVERSPANNING VERMELD VOOR CATEGORIE III. DEZE BEVEILIGING MOET VOLGENS ALLE GELDENDE NORMEN WORDEN GEMONTEERD.

HET STROOMSNOER MAG OP GEEN ENKEL PUNT VAN DE INSTALLATIE EEN TEMPERATUUR VAN 75K BEREIKEN.

DE STEKKER EN HET CONTACT MOETEN ALTIJD BEREIKBAAR BLIJVEN.

SCHAKEL ALTIJD EERST DE STROOM UIT VOORDAT U AAN HET APPARAAT WERKT.

Gebruik een stopcontact en een stekker voor de aansluiting.

Als het stroomsnoer (H05RR-F 3x0,75mm²) beschadigd is, moet het door de fabrikant of zijn technische service worden vervangen, of door iemand met een soortgelijke professionele deskundigheid om elke vorm van gevaar te voorkomen.

BEVESTIGING

DIT APPARAAT MOET IN HET MEUBEL WORDEN VASTGEZET MET SCHROEVEN ZOALS BESCHREVEN OP DE AFB. 3 - PAG. 177.

GEBRUIK

De volgende symbolen verwijzen naar de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

DIT SYMBOOL STAAT BIJ DE KNOPPEN VAN DE BRANDERS OP DE KOOKPLAAT. DE ZWARTE STIP SIGNALEERT DE PLAATS VAN DE BRANDER OP DE KOOKPLAAT.

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE OVENBRANDER

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE GRILLBRANDER

De volgende symbolen verwijzen naar de regelstanden van de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

GAS GESLOTEN

HOGE VLAM

LAGE VLAM

ELEKTRISCHE PLAAT UITGESCHAKELD

1 - 2 - 3 - 4 - 5 - 6

Dit zijn de kenmerken van de branders op de verschillende modellen:

BRANDER PANDIAMETER
HULPBRANDER∅ 47 mm	van 6 tot 16 cm
NORMALE BRANDER∅ 62 mm	van 16 tot 22 cm
SNELBRANDER∅ 77 mm	van 16 tot 22 cm

- ELEKTRONISCHE ONTSTEKING VOOR DE KOOKPLAAT (AFHANKELIJK VAN HET MODEL)

ER MOGEN GEEN PANNEN OF ANDERE VOORWERPEN OP DE BRANDERS STAAN ALS U DE KOOKPLAAT AAN ZET.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op de hoogste vlam. Tegelijkertijd drukt u de elektronische ontstekingsknop in. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:

• DRAAI DE KNOP OP DE "LAAGSTE VLAM"
• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- DE KOOKPLAAT HANDMATIG AAN ZETTEN

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

ER MOGEN GEEN PANNEN OF ANDERE VOORWERPEN OP DE BRANDERS STAAN ALS U DE KOOKPLAAT AAN ZET.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- DE VLAM OP DE KOOKPLAAT REGELEN

Draai aan de knop voor een hogere of lagere vlam.

OVEN

ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.

IN DE OVEN MOGEN HET ROOSTER, DE DRUPPELPLAAT OF DE OVENPAN IN DE OVEN NOOIT DIRECT DE VLAMMEN RAKEN.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.

- ELEKTRONISCHE OVENBEDIENING (AFHANKELIJK VAN HET MODEL)

Om de vlam aan te zetten, drukt u de ovenknop diep in en draait u deze op de grote vlam of in een stand van 1 tot 6. Tegelijkertijd drukt u de elektronische-ontstekingsknop in (op de modellen met het symbool ★ op de deur en ziet u de ontstekingsknop niet maar wordt deze ingedrukt als u de ovenknop diep indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:

• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE OVENBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

Om de vlam aan te zetten, drukt u de bedieningsknop helemaal in en draait u die in een stand van 1 tot 6. Tegelijkertijd maakt u een vlam in de brander met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- DE OVENVLAM REGELEN MET DE THERMOSTAAT

POSITIES 1 2 3 4	5 6
TEMPERATUUR 130°C 160°C 180°C 200°C 220°C 240°C

De vlam van de brander in de oven blijft in alle standen van de regelknop op de hoogste stand staan en zal automatisch verminderen als de oven de ingestelde temperatuur bereikt.

GRILL

ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.

ALS DE BRANDER NIET AAN GAAT, LAAT U ONMIDDELLIJK DE KNOP LOS EN PROBEERT U OPNIEUW NA MINSTENS 10 SECONDEN.

DE BEREIKBARE DELEN KUNNEN HEEL HEET WORDEN ALS U DE GRILL GEBRUIKT. HOUD KINDEREN VER UIT DE BUURT VAN HET APPARAAT.

LAAT DE OVENDEUR ALTIJD HELEMAAL OPEN STAAN EN TREK DE WARMTEBEVEILIGING HELEMAAL UIT ALS U DE GRILL GEBRUIKT (AFB.4 - PAG.183)

GEBRUIK DE GRILL NOOIT LANGER DAN 25 MINUTEN. DE GRIL IS NIET BEDOELD OM ALS OVEN TE WORDEN GEBRUIKT.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.

- ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL)

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd drukt u de ontstekingsknop in (op de modellen met het symbool ★ op de deur ziet u deze knop niet maar wordt deze ingedrukt als u de ontstekingsknop indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN: • PROBEER DE HANDMATIGE ONTSTEKING

• CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE GRILLBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

de grill mag en kan alleen werken op zijn nominaal thermisch vermogen.

Voor alle andere modellen:

draai aan de knop voor een hogere of lagere vlam.

DE VLAM OP ZICH CONTROLEREN

Afhankelijk van het type gas waarmee het toestel werkt, ziet de vlam er als volgt uit:

Propaan (G31): vlam met een blauw hart en een afgelijnde omtrek.

Butaan (G30): vlam met lichtgele punten tijdens het aanzetten van de brander, waarna de gele punten intenser worden naarmate de brander heter wordt.

ELEKTRISCHE PLAAT (afhankelijk van het model)

ALS U DE ELEKTRISCHE PLAAT VOOR HET EERST GEBRUIKT (AOF ALS U DE PLAAT AL HEEL LANG NIET MEER HEBT GEBRUIKT) MOET DE PLAAT EERST DROGEN. HET OPGESLORPTE VOCHT DROOGT OP ALS U DE PLAAT 30 MINUTEN AAN LAAT STAAN OP STAND I.

ZET ER ALLEEN PANNEN OP MET EEN EFFEN BODEM. DE PAN MAG NIET KLEINER ZIJN DAN DE KOOKPLAAT ZELF.

DROOG DE PANBODEM AF VOORDAT U DIE OP DE ELEKTRISCHE PLAAT ZET.

LAAT HET APPARAAT NIET ZONDER BEWAKING ALS DE ELEKTRISCHE PLAAT AAN STAAT EN HOUDT KINDEREN UIT DE BUURT VAN HET APPARAAT.

Er zit een knop met 7 standen op het apparaat voor de elektrische plaat: de plaat werkt niet als de knop op 0 (nul) staat. In de standen van 1 tot 6 werkt de elektrische plaat. Van 1 tot 6 wordt de plaat steeds heter. In de buurt van de knop zit een rood lampje dat brandt als de plaat werkt.

MAGNETRON

Raadpleeg voor de installatie-, gebruiks- en onderhoudsvoorschriften van de magnetron de gebruiksaanwijzing die u in de magnetron aantreft.

DRAAISPIT

Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreven. Zet de bedieningsknop in de gewenste stand. Plaats de druppelplaat met gemonteerd draaispit zoals op AFB. 5 - PAG. 183. Druk de knop in om de motor van het draaispit aan te zetten.

DRAAISCHAAL

Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB. 6 - PAG. 184. Druk de knop in om de motor van de draaischaal aan te zetten.

GASFLES

WERKEN MET EEN ANDERE GASSOORT OF EEN ANDERE GASDRUK DAN DIE DOOR DE FABRIKANT ZIJN VOORGESCHREVEN, KAN PROBLEMEN VEROORZAKEN WAARVOOR DE FABRIKANT IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).

Dit apparaat werkt met de meest verkochte gasflessen in de landen van installatie. Het type gas is duidelijk vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplaatje op de achterkant van het apparaat. Leef in elk geval de volgende voorschriften na: Gasflessen moeten in de daarvoor bestemde ruimte staan, verticaal, en moeten uitgerust zijn met een drukventiel en een drukbegrenzer. De toegang tot de gasfles mag nooit worden verhinderd. De gasfles moet probleemloos, vlot en zonder belemmeringen kunnen worden vervangen.

LET OP!: Om een gasfles te vervangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:

a) sluit alle kranen op het apparaat;
b) controleer of er in de buurt geen vlammen of vuur zijn;
c) sluit de kraan van de lege gasfles;
d) draai de begrenzer van de lege fles los en haal deze eruit. Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controleer met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep).
e) zet de branders aan en controleer of ze goed werken. Als dit niet het geval is, neemt u contact op met een erkende technicus.

GEBRUIK GÉEN VLAMMEN;

Wij raden een elektronische gaslekkenmelder aan.

Als u gas ruikt:

a) Opent u de ramen en laat u onmiddellijk alle mensen de ruimte (caravan, camper enzovoort) verlaten.
b) Raak geen elektrische schakelaars aan, strijk geen lucifers af of wat dan ook dat het gas kan doen ontsteken.
c) Doof alle vlammen.
d) Sluit de kraan op de gasfles of op het gasreservoir en open deze niet meer totdat u het gaslek hebt gevonden en opgelost.
e) Neem contact op met een erkende technicus.

REINIGEN

ZET HET APPARAAT EN DE STROOM UIT EN WACHT TOTDAT HET IS AFGEKOELD VOORDAT U HET BEGINT TE REINIGEN.

HETE OPPERVLAKKEN DIE IN AANRAKING KOMEN MET KOUD WATER OF MET EEN VOCHTIGE DOEK KUNNEN BESCHADIGD WORDEN. GEBRUIK GEEN SCHUURMIDDELEN, OPLOSMIDDELEN, PRODUCTEN MET CHLOOR, SCHUURWOL OF STAALWOL. LAAT GEEN BIJTENDE STOFFEN OF ALCALINEHOUDENDE PRODUCTEN ZOALS AZIJN, ZOUT, CITROENSAP ENZOVOORT OP HET TOESTEL ZITTEN. OPPERVLAKKEN IN RVS EN GELAKTE DELEN: WASSEN MET WATER EN ZEEP OF EEN NEUTRAAL REINIGINGSMIDDEL; AFSPOELEN EN DROGEN. GEBRUIK SCHONE SPONZEN EN DOEKEN.

GEBRUIK GEEN RUWE MATERIALEN DIE KRASSEN MAKEN OF METALEN OF SCHERPE SCHRAPERS OM HET GLAS VAN DE OVENDEUR SCHOON TE MAKEN. U KUNT ER KRASSEN IN VEROORZAKEN DIE HET KLAS KUNNEN DOEN BARSTEN EN SPRINGEN.

GEBRUIK GEEN STOOMREINIGERS OM HET APPARAAT SCHOON TE MAKEN.

SPROEIERS

ALLEEN DESKUNDIGE TECHNICI MOGEN AAN DE GASSPROEIERS WERKEN IN GEVAL VAN OVERTREDING IS DE FABRIKANT NIET VERANTWOORDELIJK VOOR DE GEVOLGEN.

Om de sproeiers te verwijderen of vast te zetten, moet u met een gereedschap de sproeierhouder vastzetten (AFB. 7 - PAG. 185).

BRANDER ∅ SPROEIER (mm)		GEGRAVEERD NR.
SNELBRANDER (∅ 77 mm)	0,75	75
NORMAALBRANDER (∅ 62 mm)	0,67	67
	0,50 50SUDDERBRANDER (∅ 47 mm)
GRILL	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
OVEN	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)

RICHTLIJN 2002/96/EC (AEEA)

INFORMATIE VOOR DE GEBRUIKERS

DEZE INFORMATIE IS UITSLUITEND BEDOELD VOOR GEBRUIKERS VAN APPARATEN WAAROP DIT SYMBOOL ZIT OP HET ETIKET MET DE TECHNISCHE GEGEVENS DAT OP HET PRODUCT ZELF ZIT (SERIEPLAATJE). HET SYMBOOL BETEKENT DAT HET PRODUCT KRACHTENS DE GELDENDE NORMEN INGEDEELD IS ELEKTRISCH OF ELEKTRONISCH APPARAAT EN VOLDOET AAN DE EUROPESE RICHTLIJN 2002/96/EC (AEEA). ALS HET APPARAAT WORDT AFGEDANKT, MOET HET DUS WORDEN GESCHEIDEN VAN HET NORMALE HUISAFVAL. U DIENT HET TE OVERHANDIGEN AAN EEN ERKENDE AFVALOPHAALDIENST MET EEN VERGUNNING VOOR HET OPHALEN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN OF IN TE WISSELEN VOOR EEN NIEUW SOORTGELIJK APPARAAT BIJ UW VERKOPER. DE GEBRUIKER IS ZELF VERANTWOORDELIJK VOOR HET AFLEVEREN VAN HET AFGEDANKTE APPARAAT AAN EEN ERKENDE AFVALOPHAALDIENST. WIE DE GELDENDE AFVALWETTEN OVERTREEDT, KAN WORDEN GESTRAFT.AFGEDANKTE APPARATEN SCHEIDEN VAN ANDER AFVAL IS EEN MANIER OM HET MILIEU EN ONZE GEZONDHEID TE BESCHERMEN EN IS BOVENDIEN DE ENIGE MANIER OM DE MATERIALEN WAARUIT DE APPARATEN BESTAAN, TE KUNNEN RECYCLEREN. VOOR MEER GEDETAILLEERDE INFORMATIE OVER HET SCHEIDEN VAN AFVAL NEEMT U CONTACT OP MET EEN PLAATSELIJKE AFVALOPHAALDIENST OF MET DE VERKOPER VAN UW APPARAAT. FABRIKANTEN EN IMPORTEURS VERVULLEN HUN PLICHTEN INZAKE HET RECYCLEREN MILIEUVRIENDELIJK BEHANDELEN EN VERWERKEN VAN AFVAL ZOWEL DIRECT ALS INDIRECT DOOR DEEL TE NEMEN AAN COLLECTIEVE SYSTEMEN.

ADVARSLER OG SIKKERHEDSSYMBOLER
