HD 25154 Cage Plus - Nettoyeur haute pressio Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Kärcher
Modèle	HD 25154 Cage Plus
Dimensions (L x l x h)	1040 x 686 x 1080 mm
Poids	119 kg
Alimentation électrique	400 V / 3~50 Hz / 13 kW
Pression de service	3 à 15 MPa (30 à 150 bars)
Pression maximale admissible	19,5 MPa (195 bars)
Débit d'eau	2500 l/h (41,7 l/min)
Température d'alimentation max.	60 °C
Pression d'alimentation max.	1 MPa (10 bars)
Capacité huile pompe	1,3 L
Type d'huile pompe	SAE 15W40
Pression des roues	0,20 MPa (2,0 bars)
Niveau de pression acoustique (LWA)	93 dB(A)
Fonctions principales	EASY! Force, EASY! Lock, régulation pression et débit, injecteur force et rotor
Sécurité	Cran de sécurité, interrupteur principal, clapet de décharge, pressostat, protection phases, disjoncteur moteur, soupape de sécurité
Entretien	Contrôle niveau d'huile avant chaque usage, nettoyage filtre hebdomadaire, vidange huile toutes les 500 h
Accessoires inclus	Pistolet EASY! Force, lance EASY! Lock, injecteur force, injecteur rotor, flexible haute pression EASY! Lock
Garantie	Selon conditions du revendeur

FOIRE AUX QUESTIONS - HD 25154 Cage Plus Kärcher

Comment démarrer l'appareil ?

Ouvrez l'alimentation en eau, branchez la fiche secteur, réglez l'interrupteur principal sur "I", enlevez la sécurité du pistolet et ouvrez le pistolet manuel. L'appareil se met en marche.

Quelle pression utiliser pour nettoyer une voiture ?

Utilisez une pression modérée (environ 30 à 50 bars) pour éviter d'endommager la peinture. Réglez la pression via le régulateur sur la pompe ou le pistolet.

Que faire si l'appareil ne monte pas en pression ?

Vérifiez que l'injecteur n'est pas obstrué ou de taille incorrecte, que le filtre d'arrivée d'eau est propre et qu'il n'y a pas d'air dans le système. Purgez l'appareil en dévissant l'injecteur et en laissant couler l'eau jusqu'à ce qu'elle soit sans bulles.

Comment vidanger l'huile de la pompe ?

Dévissez le bouchon de vidange d'huile, vidangez l'huile usée dans un récipient adapté, revissez le bouchon et remplissez d'huile neuve SAE 15W40 jusqu'au milieu de l'indicateur de niveau. Effectuez cette opération toutes les 500 heures de service.

Peut-on aspirer de l'eau d'un réservoir ?

Oui, à condition d'utiliser un flexible d'aspiration Kärcher adapté (diamètre min. 1 pouce) et de ne pas aspirer d'eau potable. La hauteur d'aspiration maximale est de 0,5 m.

Comment hiverner l'appareil ?

Videz complètement l'eau de l'appareil en dévissant les flexibles et en vidangeant la pompe. Pour une protection optimale, pompez un antigel à base de glycol dans l'appareil. Stockez-le dans un local à l'abri du gel.

Que signifient les clignotements de la lampe témoin ?

Vert fixe : fonctionnement normal. Vert clignotant : disponibilité expirée après 30 min. Rouge fixe : anomalie électrique, contactez le SAV. 1x rouge : fuite haute pression. 2x rouge : surcharge moteur. 3x rouge : problème d'alimentation. 4x rouge : intensité trop élevée.

Quelle est la différence entre l'injecteur force et l'injecteur rotor ?

L'injecteur force est utilisé pour les salissures courantes avec un jet plat. L'injecteur rotor produit un jet rotatif pour les salissures tenaces, offrant un pouvoir de nettoyage accru.

Peut-on utiliser une rallonge électrique ?

Oui, mais elle doit être adaptée à la puissance de l'appareil. Utilisez une rallonge de section minimale 4 mm² pour 1-10 m et 6 mm² pour 10-30 m, et déroulez-la complètement pour éviter la surchauffe.

Comment remplacer le flexible haute pression ?

Assurez-vous que l'appareil est hors tension et sans pression. Dévissez les raccords EASY! Lock du flexible aux deux extrémités. Installez le nouveau flexible et serrez à la main. Utilisez exclusivement des flexibles d'origine Kärcher adaptés à la pression maximale.

MODE D'EMPLOI HD 25154 Cage Plus Kärcher

Lire ce manuel d'utilisation original avant la première utilisation de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

• Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.951-949.0!
• Contactez immédiatement le revendeur en cas d'avarie de transport.
• Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages.

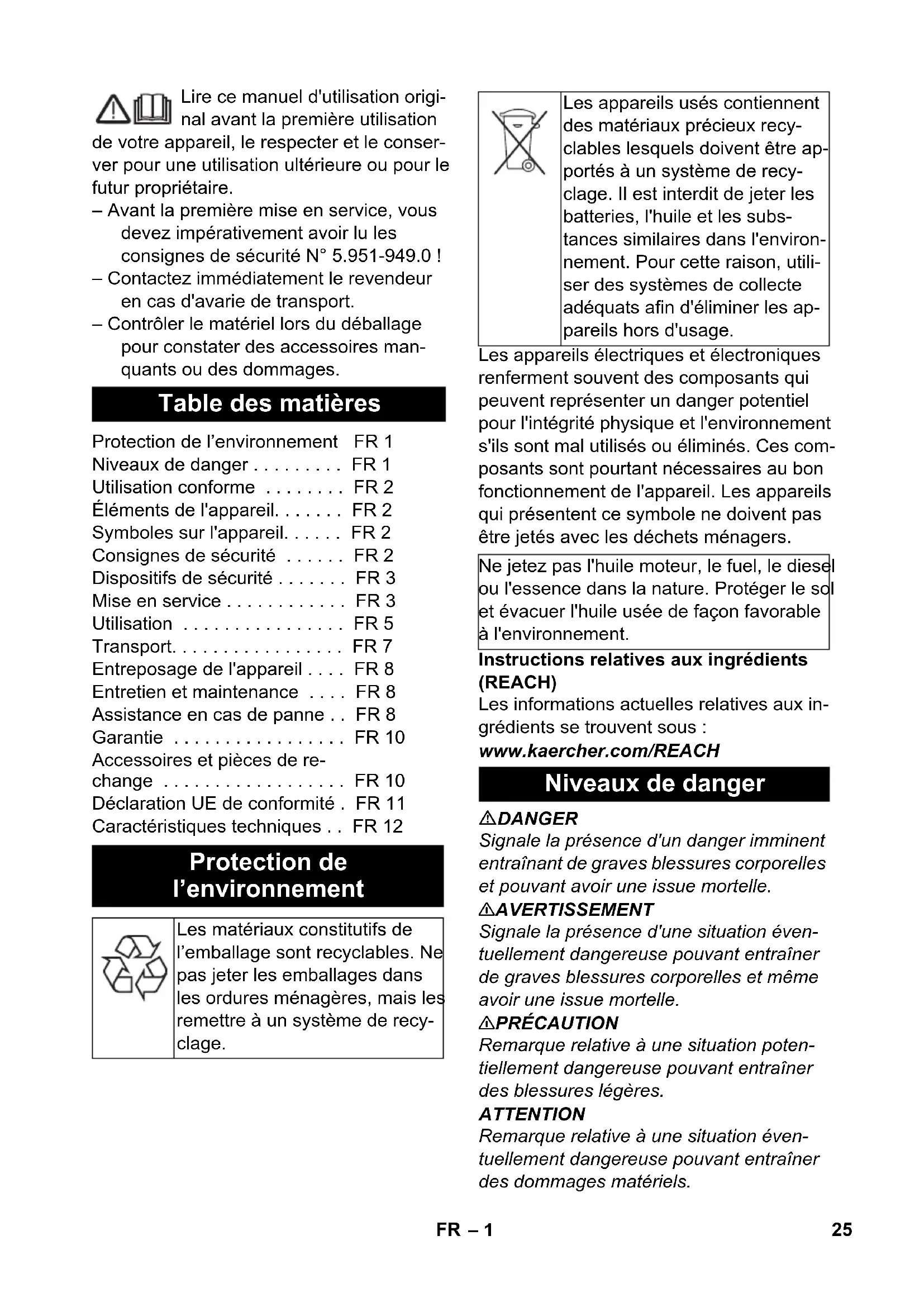

Table des matières

Protection de l'environnement FR 1 Niveau de danger. FR 1 Utilisation conforme FR 2 Éléments de l'appareil. FR 2 Symboles sur l'appareil. FR 2 Consignes de sécurité FR 2 Dispositifs de sécurité. FR 3 Mise en service FR 3 Utilisation FR 5 Transport. FR 7 Entreposage de l'appareil... FR 8 Entretien et maintenance... FR 8 Assistance en cas de panne.. FR 8 Garantie FR 10 Accessoires et pièces de rechange FR 10 Déclaration UE de conformité. FR 11 Caractéristiques techniques.. FR 12

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adaptés afin d'éliminer les appareils hors d'utilisation.

Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers.

Ne jetez pas l'huile moteur, le fuel, le diesel ou l'essence dans la nature. Protégez le sol et évacuez l'huile usée de façon favorable à l'environnement.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

Avertissement

Signale la présence d'une situation eventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

Remarque relative à une situation potentielle dangereuse pouvant entraîner des blessures légères.

Attention

Remarque relative à une situation eventuellement dangereuse pouvant entrainer des dommages matériels.

Utilisation conforme

Utilise ce nettoyeur à haute pression seulement:

• pour nettoyer des machines, des véhicules, des constructions, des outils,
• avec l'accessoire et les pièces de rechange autorisées par Kärcher.

Illustrations voir page 2

1 Pistolet de pulvérisation à main EASY! Force 2 Cran de sécurité 3 Levier de départ 4 Manette de sécurité 5 Couplage rotatif (pas avec HD 16/15-4 Cage)

6 Flexible haute pression EASY! Lock 7 Compteur d'heures de service (option). 8 Reposir de tube d'acier 9 Guidon de poussée

10 Support de flexible / de cable 11 Interrupteur principal 12 Bouchon 13 Lampe tímoin état de service / défaut 14 Câble d'alimentation avec fiche secteur 15 Tubulure de remplissage d'huile (réservoir d'huile sur HD 25/15-4) 16 Raccordement d'eau avec filtre 17 Régulateur de pression et de quantité 18 Espace de rangement pour les accessoires 19 Bouchon de vidange d'huile 20 Indicateur de niveau d'huile 21 Raccordement haute pression EASY! Lock 22 Manometre 23 Entretoise pour chargement par grue 24Injecteur de force avec ecrou a chapeau 25 Lance EASY! Lock 26 Regulateur rotatif de servopression

Repérage de couleur

• Les éléments de commande pour le processus de nettoyage sont jaunes.
• Les éléments de commande pour la maintenance et l'entretien sont en gris clair.

Symboles sur l'appareil

Une utilisation incorrecte des jets haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, des animaux, des installations électriques actives ni sur l'appareil lui-même.

Risque d'endommagement du à l'eau gelée! En hiver, conservez l'appareil dans un lieu chaud et videz l'appareil.

Avertissement

Respecter les prescriptions de votre société distributeure en eau.

Selon les directives en vigueur, l'appareil ne doit jamais être exploitée sans séparateur de système sur le réseau d'eau potable. Utili

utiliser un séparateur de système approprié de la société KÄRCHER ou en alternative un séparateur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

Toujours connecter le séparateur de système à l'alimentation en eau, et jamais directement à l'appareil.

Consignes de sécurité

Risque de blessure!

• Utiliser exclusivement des flexibles à haute pression originaux.
• Le flexible à haute pression et le dispositif d'arrosage doivent être adaptés pour la suppression maximale de service donnée dans les données techniques.
• Éviter le contact avec des substances chimiques.
• Contrôler quotidiennement le flexible à haute pression. Ne plus utiliser des flexibles plié
• Ne plus utiliser le flexible à haute pression avec le filetage endommagé.
• Poser le flexible haute pression de telle manière qu'il ne puisse pas être écrasé.
• Ne plus utiliser un flexible qui a été écrasé, plié ou soumis à des chocs, même si aucun dommage n'est visible.
• Poser le flexible haute pression pour qu'aucune charge mécanique ne se produise.
• Il est interdit d'effectuer des modifications sur l'appareil/les accessoires.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protégérl l'utilisateur et ils ne doivent donc jamais être désactivés ni évités.

Interrupteur principal

Cet interrupteur empêche toute mise en service intempestive de l'appareil. Le désactiver en cas d'interruption des travaux ou à la fin du service.

Cran de sécurité

Le cran de sécurité de la poignée-pistolet empêche toute mise en marche inopinée de l'appareil.

Clapet de décharge avec pressostat

• En cas de réduction de la quantité d'eau avec le réglage de pression/quantité, le clapet de décharge s'ouvre et une partie de l'eau est évacuée vers le côté aspiration de la pompe.
• Si la poignée-pistolet est fermée, la vanne de décharge s'ouvre et la quantité d'eau totale revient au côté aspiration de la pompe. Le pressostat sur la soupape de décharge donne un signal à la commande qui met la pompe hors service après une temporisation d'env. 30 secondes (pas HP 16/15-4).
• Si la poignée-pistolet est de nouveau ouverte, le pressostat de la culasse réactive la pompe.

Le clapet de dérivation et l'interrupteur de pression sont réglés et plombés par l'usine. Seul le service après-vente est autorisé à effectuer le réglage.

Protection contre les ruptures des phases

La protection des ruptures des phases interrompt le circuit électrique, lorsque une phase est interrompue.

Disjoncteur de protection moteur

Le contact de protection d'enroulement dans l'enroulement de moteur de l'actionnement de pompe arrête le moteur en cas de surcharge thermique.

Soupape de suture

En cas de défaut du pressostat, la soupape de sécurité s'ouvre. Cette soupape est réglée par l'usine et plombée. Le réglage ne peut être modifié.

Mise en service

Risque de blessure! L'appareil, les conduites d'alimentation, les flexibles haute pression et les raccords ne doivent pas présenter aucun défaut. Ne pas utiliser l'appareil si son état n'est pas irréprochable.

Contrôle du niveau d'huile

→ Couper la pointe du couvercle du réservoir d'huile (HD 25/15-4). → Contrôler le niveau d'huile de la pompe à haute pression. Le niveau d'huile doit être placé au milieu de l'indicateur de niveau d'huile. → En cas de besoin, remplir de nouvelle huile (cf. Données techniques).

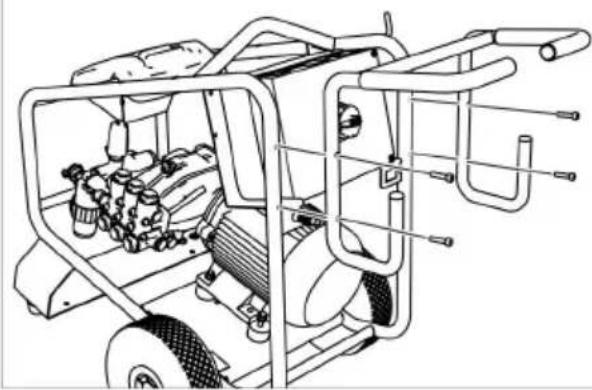

Monter le guidon de poussée

Fixer le guidon de poussée à l'aide des quatre vis jointes.

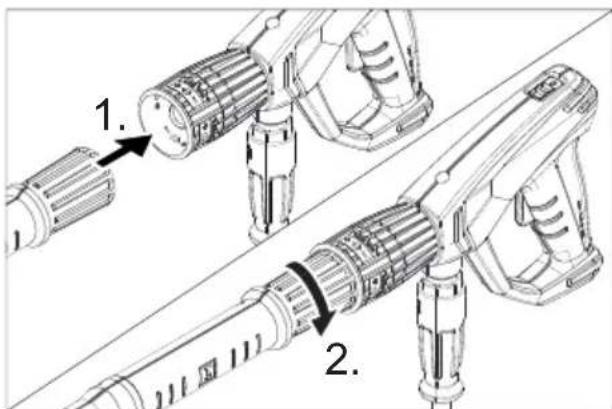

Monter la poignée pistonnet, la lance et la buse

Remarque: Le système EASY! Lock relie les composants au moyen d'un verrouillage rapide et fiable avec une seule rotation.

Avertissement

Risque de blessure avec un accessoire non approprié. Utiliser uniquement des accessoires qui sont homologués pour la pression de travail de l'appareil (cf. « Données techniques »).

Monter l'accessoire uniquement lorsque l'appareil est mis hors de service.

Brancher la buse haute pression au tube d'acier. Monter l'écrou-raccord et le serrer à la main (EASY! Lock). Relier le tube d'acier au pistolet à main et serrer à la main (EASY! Lock). Monter le couplage rotatif pour le raccordement au flexible haute pression sur le pistolet (pas avec HD 16/15-4 Cage)

Relier le flexible haute pression au pistolet à main et au flexible haute pression de l'appareil et serrer à la main (EASY! Lock).

Alimentation électrique

• Pour les valeurs de raccordement, se reporter à la section Caractéristiques techniques.
• Le raccordement électrique doit être effectué par un electricien et doit correspondre à la CEI 60364-1.

Avertissement

L'impédance maximale admissible du réseau sur le point de raccord électrique (voir les caractéristiques techniques) ne doit pas être dépassée.

En cas d'incertitude sur l'impédance du réseau qui existe sur votre point de raccordement, veuillez vous mettre en relation avec votre fournisseur d'alimentation en énergie.

DANGER

• Des rallonges électriques non adaptées peuvent présenter des risques. Utiliser à l'air libre uniquement des câbles de rallonge électriques autorisés et marqués de façon ajustée avec une section suffisante du conducteur.

1-10m:4mm2

10-30m:6mm2

Dérouler le câble secteur et le poser sur le sol. Brancher la fiche secteur dans une prise de courant.

Avertissement

Respecter les prescriptions de votre société distributeur en eau.

Selon les directives en vigueur, l'appareil ne doit jamais être exploité

sans séparateur de système sur le réseau d'eau potable. Utiliser un séparateur

séparateur de système approprié de la société KARCHER ou en alternative un séparateur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

Toujours connecter le séparateur de système à l'alimentation en eau, et jamais directement à l'appareil.

Exigences à la qualité d'eau :

Paramètres Valeur
Valeur de pH 6,5...9,5
Conductibilité électrique max.	2000 μS/cm
Hydrocarbures < 0,01 mg/l
Chlorure < 250 mg/l
Calcium < 200 mg/l
Dureté globale < 28 °dH
Fer < 0,2 mg/l
Manganèse	< 0,05 mg/l
Cuivre	< 0,02 mg/l
Sulfate	< 240 mg/l
Chlore actif	< 0,1 mg/l
exempt de mauvaises odeurs

Données de raccordement, voir plaque signalétique / caractéristiques techniques

Utiliser un tuyau renforcé de tissu (ne pas compris dans la livraison). Diamètre minimal 3/4 pouce. Raccorder le tuyau au raccordement d'eau de l'appareil. Raccorder le tuyau au robinet d'eau.

Aspirer l'eau encore présente dans les réservoirs

Ne jamais aspirer de l'eau à partir d'un réservoir d'eau potable.

Ce nettoyeur haute pression est conçu pour aspirer des eaux de surfaces provenant par ex. de récupérateurs d'eaux de pluie ou d'étangs (hauteur maximale d'aspiration 0,5 m), au moyen d'accessoires appropriés.

Ne jamais aspirer des liquides contenant des solvants ni des acides ou des solvants non dilués, tels que par exemple de l'essence, du diluant pour peinture ou du fioul! Le nuage de pulssation est extrêmement inflammable, explosif et toxique. Ne pas utiliser d'acétone, d'acides ni de solvants non dilués, du fait de leur effet corrosif sur les matériaux constituant l'appareil.

Le raccordement d'eau de standard n'est pas approprié pour un fonctionnement d'aspiration, c'est pourquoi utiliser un flexible d'aspiration de Kächer (diamètre au moins 1 pouce) avec contrôle (accessoire).

Purger l'appareil

→ Ouvrir l'alimentation d'eau. → Dévisser l'injecteur. → Actionner la manette de la poignée-pistolet. → Mettre en marche l'appareil et laisser en route jusqu'à ce que l'eau sorte sans bulles au tube d'acier. → Arrêter l'appareil et dévisser de nouveau l'injecteur.

Utilisation

• Risque de blessure! Ne jamais utiliser l'appareil si la lance n'est pas montée. Contrôler avant chaque utilisation la bonne fixation de la lance. Le raccord visse de la lance doit être serré à la main.
• Si l'appareil est utilisé dans des zones de danger (par exemple des stations essence), il faut tenir compte des consignes de sécurité correspondantes. - Risque de blessure ! Lors du fonctionnement, ne pas coincer le levier de départ et le levier de sécurité. - Risque de blessure ! En cas de levier de sécurité défectueux, se rendre au service après-vente. - Risque de blessure du au jet d'eau sous haute pression. Pousser, avant tout travail sur l'appareil, le cran de sécurité du pistonnet manuel vers l'avant.

Nettoyer les moteurs uniquement à des endroits équipés des séparateurs d'huile nécessaires (protection de l'environnement).

Ouvrir/fermer le pistolet de pulvérisation à main

Ouvrir le pistolet de pulvérization à main : Actionner le levier de sécurité et le levier de départ. → Fermer le pistolet de pulvérization à main. Relacher le levier de sécurité et le levier de départ.

Mettre l'appareil en marche

→ Ouvrir l'alimentation d'eau. → Brancher la fiche secteur. → Régler l'interrupteur principal sur "I". Enlever la sécurité du pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'arrière. Ouvrir le pistolet manuel.

Fonctionnement à haute pression

L'appareil est équipé avec des injecteurs suivants :

-Injecteur de force, angle de jet -Injecteur de rotor

Injecteur de force

• Pour les travaux courants de nettoyage

Injecteur de rotor

• Pour les salissures tenaces

Régler la pression de service et le débit

Lors du réglage de la régulation de quantité/de pression, veiller que le raccord visse de la lance ne se desserre pas.

La pression d'utilisation et le débit peuvent être régles ou à l'unité de pompé ou à la poignée-pistolet.

Une réduction de la pression/du début ne peut être effectuée que sur les deux régulateurs en même temps. C'est pourquoi la procédure suivante doit être respectée impérativement :

Réglage de la pression/ du début à l'unité de pompe

Régler le réglage de la pression/du débit à la poignée-pistolet sur la pression d'utilisation et la unité de charge maxi-male (+). Régler la pression d'utilisation et le débit à l'unité de pompe, tournant le régulateur de pression/de débit. Lire la pression d'utilisation au manomètre. Ouvrir le pistolet manuel.

Réglage de la pression/ du début à la poignée-pistolet.

→ Régler le réglage de la pression/du débit à l'unité de pompe, tournant dans le sens des aiguilles d'une montre à la pression d'utilisation et le débit maximal. → Régler la pression d'utilisation et le débit à la poignée-pistolet, tournant le régulateur de pression/de débit (+/-). Ouvrir le pistolet manuel.

Interrompre le fonctionnement

→ Fermer la poignée-pistolet. L'appareil se met hors service après 30 secondes. → Sécuriser le pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'avant. → Placer la poignée-pistolet et la lance dans le support du tube d'acier.

Après une interruption :

Enlever la sécurité du pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'arrière. Ouvrir le pistolet manuel.

L'appareil démarre de nouveau.

Mise hors service de l'appareil

Rincer l'appareil après le fonctionnement avec l'eau sale (eau de mer) au moins 2-3 minutes avec la poignée-pistolet ouverte. Couper l'alimentation en eau. Ouvrir le pistolet manuel.

→ Activer la pompe à l'aide de l'interrupteur principal et laisser tourner 5 à 10 secondes. → Fermer la poignée-pistolet. Positionner l'interrupteur sur '0/OFF'. En veillant à avoir les mains bien sèches, débrancher la fiche secteur. → Déconnecter l'arrivée d'eau. → Actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression. → Sécuriser le pistolet de pulvérization à main en poussant le loquet de sécurité vers l'avant. → Ranger le câble d'alimentation, le flexible haute pression et les accessoires sur l'appareil.

Attention

Risque d'endommagement! En gelant, l'eau peut détruire des pièces de l'appareil. En hiver, conserver l'appareil dans un lieu chaud et vider l'appareil. En cas de plus longues périodes d'arrêt, il est recommandé de pomper produit antigel par l'appareil.

Purger l'eau

Dévisser le tuyau d'alimentation en eau et le flexible haute pression. Nettoyer le véhicule à l'air comprimé.

Remarque :

utiliser un produit antigel courant pour automobile à base de glycol.

Respecter les consignes d'utilisation du fabricant du produit antigel.

Transport

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

Attention

Protégez le levier de départ contre tout endommagement lors de son transport.

Déplacement

Abaisser le guidon de poussée vers le bas et pousser l'appareil.

Transport par grue

Fixer le dispositif de levage au centre de l'entretoise pour le chargement par grue.

Risque de blessure par la chute de l'appareil.

• Respecter les consignes locales de prévention des accidents et les consignes de sécurité. - Avant chaque transport par grue, contrôler si le dispositif de chargement par grue ne présente pas d'endommagement. - Avant chaque transport par grue, contrôler la présence éventuelle d'un endommagement sur moyen de levage.
• Ne soulever l'appareil qu'au niveau de ce dispositif pour chargement par grue.
• Ne pas utiliser de chaîne d'élingue.
• Sécuriser le dispositif de levage contre un décrochage involontaire de la charge.
• Retirer le canon avec la poignée-pistolet et les objets libres avant le transport par grue.
• Ne transporter aucun objet sur l'appareil pendant le processus de levage.
• Seules des personnes qui ont été instruites dans la commande de la grue sont habilitées à procéder au transport avec la grue.
• Ne pas séjourner sous la charge.
• Veiller que personne ne se trouve dans la zone dangereuse de la grue.
• Ne pas laisser l'appareil accroché à la grue sans surveillance.

Transport dans des véhicules

Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage de l'appareil

Risque de blessure et d'endommagement! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entrepris en intérieur.

Entretien et maintenance

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil.

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Inspection de sécurité/contrat d'entretien

Vous pouvez accorder avec votre commerçant une inspection de sécurité régulière ou passer un contrat d'entretien.

Conseillez-vous.

Avant chaque mise en service

vérifier le câble d'alimentation.

Le câble d'alimentation ne peut être endommagé (danger d'un choc électrique). Un câble d'alimentation endommagé doit être immédiatement échangé par un Centre de Service Après-vente agréé par le fabricant ou par un electricien.

Vérifier le tuyau à haute pression s'il est endommagé (danger d'éclatement).

Un flexible haute pression endommagé doit immédiatement être remplacé.

Contrôler le niveau d'huile de la pompe de HP au indicateur de niveau d'huile.

Si l'huile est laiteuse (eau dans l'huile), adressez-vous immédiatement au Centre de Service Après-vente.

Vérifier l'étanchéité de l'appareil (pompe).

3 gouttes d'eau par minute sont admissibles et peuvent s'écouler au côté inférieur de l'appareil. En cas de non étanchéité plus forte, adressez-vous au Centre de Service Après-vente.

Hebdomadairement

Nettoyer le filtre au raccordement d'eau. Contrôler pression des roues (cf. "Caractéristiques techniques").

Toutes les 500 heures de service, au moins une fois par an

Faire effectuer la maintenance de l'appareil par le service après-vente. Changer l'huile de la pompe haute pression.

Vidange d'huile

Pour les types d'huile et les quantités de replissage, se reporter à la section "Données techniques". Dévisser le bouchon de vidange d'huile. Vider l'huile dans la cuvette de récapitulation. Revisser la vis de purge. Verser de l'huile nouvelle jusqu'au milieu de l'indicateur de niveau d'huile.

Remarque:

Les bulles d'air doivent pouvoir s'échapper.

Assistance en cas de panne

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil.

-Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur. - Seul le service après-vente autorisé est habilité à contrôler et réparer les composants électriques. - S'il se produit des defaults qui ne sont pas répertoriés dans ce chapitre, en cas de doute ou si cela est explicitement indiqué, s'accorder à un service après-vente autorisé.

Lampe témoin

La lampe témoin affiche les états de service (vert) et les défauts (rouge).

Retourner:

→ Mettre l'interrupteur principal sur "0". → Attendre quelques secondes. → Régler l'interrupteur principal sur "l".

Indicateur de l'état de service

Lumière permanente verte : - L'appareil est en service. Clignote 1 x vert : - La disponibilité opérationnelle expire après 30 minutes. - L'appareil s'arrête après 30 minutes de fonctionnement permanent (sécurité en cas de tuyau à haute pression éclaté).

Affichage des défauts

Lumière permanente rouge: - Anomalie électrique dans l'appareil Retirer la fiche secteur. Adresser au Centre de Service Après-vente. ■ Clignote 1 x rouge: - Le côté à haute pression est non étanche Vérifier le tuyau à haute pression, les raccords pour tuyau et la poignée-pistolet et à l'étanchéité. Clignote 2 x rouge:

• Le moteur est excessivement sollicité / en surchauffe

→ Mettre l'interrupteur principal sur "0". → Laisser refroidir l'appareil. → Régler l'interrupteur principal sur "I".

• Pression d'eau trop basse

Assurer une pression de conduite d'eau suffisante. Clignote 3 x rouge: - Erreur dans l'alimentation en courant → Vérifier l'alimentation électrique et les fusibles. Clignote 4 x rouge: - L'intensité absorbée est trop haute → Adresser au Centre de Service Après-vente.

L'appareil ne fonctionne pas

• Pas de tension secteur Vérifier que la tension indiquée sur la plaque signalétique correspond à la tension de la prise de courant. Vérifier si le câble d'alimentation est endommagé -La lampe témoin clignote verte

La durée de disponibilité est expirée. Arrêter et redémarrer l'appareil. -La protection contre le manque d'eau (option) s'est déclenchée en raison d'une pression d'arrivée d'eau trop faible. La lampe témoin de manque d'eau s'allume. Contrôler la pression de l'alimentation en eau, valeur minimale voir "Caractéristiques techniques". Pour une nouvelle mise en service, tourner l'interrupteur de l'appareil sur la position "0" et ensuite démarrer de nouveau. - Le moteur est surchargé/surchauffé ou la protection contre les ruptures des phases ou l'interrupteur de protection d'enroulement était déclenché. Arrêter l'appareil et laisser refroidir. Éliminer la cause de l'anomalie. Mettre en marche l'appareil.

L'appareil n'établit aucune pression

-Injecteur faux Vérifier l'injecteur à la taille correcte (cf. "Données techniques"). Rincer la busette. Nettoyer/échanger l'injecteur. -Filtre encrassé. Nettoyer le filtre au raccordement d'eau. Dévisser le bol de sédimentation, retirer le filtre, nettoyer et remettre. - Présence d'air dans le système Purger l'appareil. Dévisser l'injecteur. Mettre en marche l'appareil et laisser en route jusqu'à ce que l'eau sorte sans bulles au tube d'acier. Arrêter l'appareil et dévisser de nouveau l'injecteur. - Les conduites d'alimentation à la pompe sont non étanches ou bouchées Vérifier l'absence de fuite ou d'obstruction au niveau des conduites d'alimentation menant à la pompe haute pression.

La pompe à haute pression est non étanche

3 gouttes d'eau par minute sont admissibles et peuvent s'écouler au côté inférieur de l'appareil. En cas de non étanchéité plus forte, adressez-vous au Centre de Service Après-vente.

La pompe à haute pression frappe

Vérifier l'absence de fuite ou d'obstruction au niveau des conduites d'alimentation menant à la pompe haute pression. Purger l'appareil. Dévisser l'injecteur. Mettre en marche l'appareil et laisser en route jusqu'à ce que l'eau sorte sans bulles au tube d'accier. Arrêter l'appareil et dévisser de nouveau l'injecteur.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relevant d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Avertissement

Risque de blessure avec un accessoire non approprié. Utiliser uniquement des accessoires qui sont homologués pour la pression de travail de l'appareil (cf. « Données techniques »).

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.

Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.karcher.com.

Accessoires en option

Accessoires N° de commande
Dévidoir 2.440-002.0
Enrouleur de flexible acier peint	2.110-002.0
Enrouleur de flexible inox	2.110-001.0
Compteur d'heures de service	2.851-066.0
Monte pneumatique protégé contre les pannes	2.851-067.0
Roulettes pivotantes 2	851-042.0
Filtre à eau avec surface de filtrage agran-die.	2.851-065.0

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond, de par sa conception et son type de construction, ainsi que de par la version que nous avons mise sur le marché, aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Nettoyeur haute pression

Directives européennes en vigueur :

2000/14/CE

Normes harmonisées appliquées :

EN 60335-1

EN 60335-2-79

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-11:2000

EN 62233: 2008

HD 16/15-4 HD 20/15-4

HD 25/15-4

EN 61000-3-2: 2014

HD 9/50-4 HD 13/35-4

EN 60335-2-79

EN 60335-2-79

EN 61000-3-11:2000

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

HD 16/15-4

Mesure: 91

Garanti: 93

HD 20/15-4 Cage

Mesure: 95

Garanti: 97

HD 25/15-4 Cage

Mesure: 90

Garanti: 93

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation : S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 25/15-4 HD 20/15-4 HD 16/15-4
Alimentation électrique
Tension V 400 400 400
Type de courant Hz 3~50 3~50 3~50
Puisance de raccordement kW 13 1,5 7,5
Protection du réseau (à action retardée)	A	2	5	2
Impédance du circuit maximale admissible	Ohms (0,07)2 +j0,045)	(0,072 +j0,045)	(0,072 +j0,045)
Type de protection IPX5
Arrivée d'eau
Température d'alimentation, max.	°C	60	60	60
Pression d'alimentation (max.)	MPa (bars)	1 (10)	1 (10)	1 (10)
Débit, min.	I/h (I/min)	3000 (50)	2500 (42)	2000 (34)
Longueur du tuyau d'alimentation (min.)	m 7,5 7,5	7,5
Diamètre du tuyau d'alimentation (min.)	Pouces	3/4 3/4	3/4
Hauteur d'aspiration à partir du ré-servoir ouvert (20 °C)	m 0,5 0,5	0,5
Performances
Pression de service de l'eau (avec buse standard)	MPa (bars)	3...15 (30...150)	3...15 (30...150)	3...15 (30...150)
Pression maximale admissible	MPa (bars)	19,5 (195)	19,5 (195)	19,5 (195)
Débit (eau)	I/h (I/min)	2500 (41,67)	2000 (33,4)	1600 (26,7)
Taille de la buse standard	-- 155 125 100
Force de réaction sur la poignée-pis-tolet	N	120 96	77
Carburants
Quantité d'huile - pompe	I	1,3	1,3	1,3
Marque d'huile - pompe		SAE 15W40
Dimensions et poids
Longueur x largeur x hauteur	mm	1040 x 686 x 1080
Poids	kg	119	117,2 105,5
Pression d'air des roues	MPa (bars)	0,20 (2,0)
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations bras-main
Poinnée-pistolet	m/s2	3,6 4,6	5,3
Lance	m/s2	6,0 5,9	5,7
Incertitude K	m/s2	1,1	1	1
Niveau de pression acoustique LpA	dB(A)	76	80	79
Incertitude KpA	dB(A)	3	3	3
Niveau de pression acoustique LWA + incertitude KWA	dB(A)	93	97	96
