Type de produit	Objectif zoom standard pour reflex numériques Four Thirds
Marque	Olympus
Modèle	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Longueur focale	14 à 42 mm (équivalent 28-84 mm en 35 mm)
Ouverture maximale	f/3.5 à f/5.6
Ouverture minimale	f/22
Angle de champ	75° à 29°
Construction optique	10 lentilles en 8 groupes, dont 2 lentilles asphériques
Mise au point	Autofocus (AF) / Manuel (MF) avec commutateur
Distance minimale de mise au point	0,25 m (25 cm) sur toute la plage focale
Monture	Baïonnette Four Thirds
Diamètre de filtre	58 mm
Dimensions (Diamètre x Longueur)	∅ 65,5 x 61 mm
Poids	190 g (sans parasoleil ni bouchon)
Accessoires fournis	Parasoleil, bouchon avant et arrière
Alimentation	Aucune (objectif passif, alimenté par l'appareil)
Entretien et nettoyage	Nettoyer avec un tissu doux. Éviter les solvants. Ranger avec bouchon.
Sécurité	Ne pas regarder le soleil à travers l'objectif. Ne pas exposer au soleil pour éviter incendie.
Pièces détachées et réparabilité	Contacter le service Olympus. Support technique européen.
Informations générales	Utilisable avec téléconvertisseur EC-14 (en MF) et tube allonge EX-25 (sous conditions). Marquage CE.

FOIRE AUX QUESTIONS - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,25 m (25 cm) sur toute la plage focale. Cela permet de réaliser des gros plans avec un bon rapport de reproduction.

Puis-je utiliser cet objectif avec un téléconvertisseur ?

Oui, il est compatible avec le téléconvertisseur EC-14 en mode de mise au point manuelle (MF). L'utilisation en AF n'est pas prise en charge.

Quel est le diamètre du filtre ?

Le diamètre du filetage pour filtre est de 58 mm. Utilisez des filtres de cette taille. Évitez d'empiler plusieurs filtres pour ne pas vignetter.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec (microfibre) pour essuyer les lentilles. N'utilisez jamais de solvants ou de produits chimiques. Rangez l'objectif avec son bouchon.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais le soleil à travers l'objectif. Ne laissez pas l'objectif pointé vers le soleil lorsqu'il est monté sur l'appareil, car les rayons concentrés peuvent endommager l'appareil ou provoquer un incendie. Toujours remettre le bouchon.

Cet objectif est-il compatible avec tous les appareils Four Thirds ?

Oui, il est conçu pour les reflex numériques Four Thirds d'Olympus et d'autres marques utilisant cette monture. Vérifiez que votre boîtier est compatible.

Quelle est la plage d'ouverture ?

L'ouverture maximale est de f/3.5 à 14 mm et f/5.6 à 42 mm. L'ouverture minimale est de f/22 sur toute la plage.

Puis-je utiliser des filtres épais ou superposés ?

Il est déconseillé d'utiliser des filtres épais ou d'empiler plusieurs filtres, car cela peut entraîner un vignettage (coins noircis) sur les images. Utilisez un seul filtre fin.

Comment stocker l'objectif à long terme ?

Rangez l'objectif dans un endroit sec et frais, à l'abri de l'humidité excessive et des variations de température. Mettez toujours les bouchons avant et arrière. Évitez les produits antimite.

Quel est le poids de l'objectif ?

L'objectif pèse 190 g sans le parasoleil et les bouchons. C'est un objectif léger et compact, idéal pour le transport quotidien.

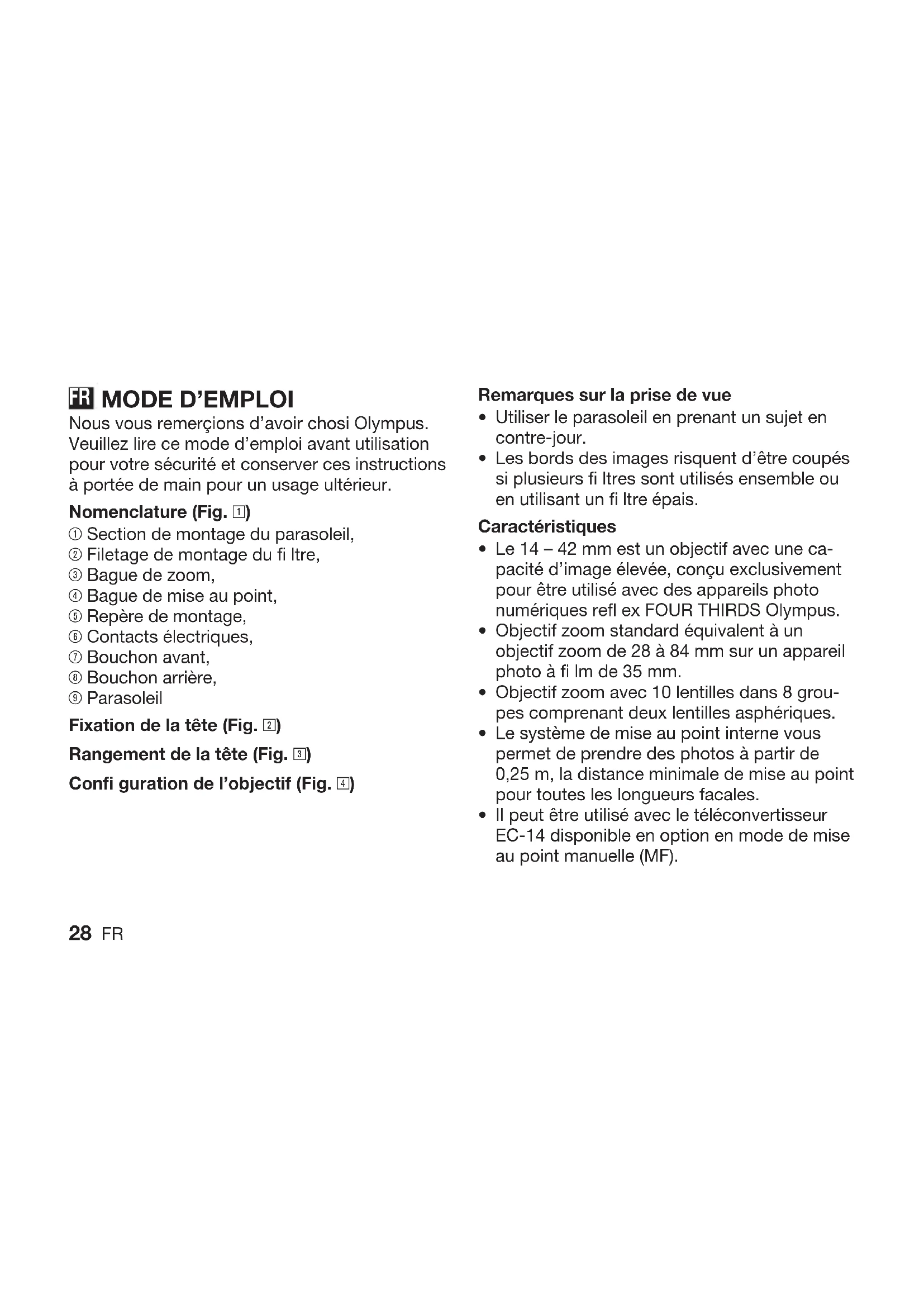

MODE D'EMPLOI ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Lichtstärke : f3,5 - 5,6

Ajuste de enfoque : Cambio AF/MF

Nous vous remerçions d'avoir chosi Olympus. Veuillez lire ce mode d'emploi avant utilisation pour votre sécurité et conserver ces instructions à portée de main pour un usage ultérieur.

Nomenclature (Fig. 1)

① Section de montage du parasoleil,
② Filetage de montage du fi ltre,
③ Bague de zoom,
④ Bague de mise au point,
⑤ Repère de montage,
⑥ Contacts électriques,
⑦ Bouchon avant,
⑧ Bouchon arrière,
⑨ Parasoleil

Fixation de la tête (Fig. 2)

Rangement de la tête (Fig. 3)

Confi guration de l'objectif (Fig. 4)

Remarques sur la prise de vue

• Utiliser le parasoleil en prenant un sujet en contre-jour.
• Les bords des images risquent d'être coupés si plusieurs fi Itres sont utilisés ensemble ou en utilisant un fi Itre épais.

Caractéristiques

• Le 14 – 42 mm est un objectif avec une capacité d'image élevée, conçu exclusivement pour être utilisé avec des appareils photo numériques refl ex FOUR THIRDS Olympus.
• Objectif zoom standard équivalent à un objectif zoom de 28 à 84 mm sur un appareil photo à fi lm de 35 mm.
• Objectif zoom avec 10 lentilles dans 8 groupes comprenant deux lentilles asphériques.
• Le système de mise au point interne vous permet de prendre des photos à partir de 0,25 m, la distance minimale de mise au point pour toutes les longueurs facales.
• Il peut être utilisé avec le téléconvertisseur EC-14 disponible en option en mode de mise au point manuelle (MF).

- Il peut être utilisé avec le tube allonge EX-25 disponible en option dans les conditions suivantes :

Longueur focale	Réglage de mise au point	Plage de fonctionnement	Grossissement () : Converti en valeur pour un appareil photo à fi lm de 35 mm
14 mm N	Non applicable car la mise au point est impossible.
25 mm M	F 13,3 cm	1,02x (2,04x)
42 mm M	F 16,2 cm	- 17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Caractéristiques principales

Longueur focale : 14 à 42 mm

Ouverture maximale : f3,5 à 5,6

Angle de vue : 75°–29°

Configuration de : 8 groupes, 10 lentilles

l'objectif

(simple couche en partie)

Commande de

diaphragme : f3,5 à f22

Plage de prise

de vue : 25 cm à ∞ (infi ni)

Ajustement de mise

au point : Commutation AF/MF

Poids : 190 g (parasoleil et bouchon exclus)

Dimensions : Max. dia. ∅ 65,5 x Longueur totale 61 mm

Monture de tête

d'objectif : Baïonnette

Diamètre de fi letage

du montage du fi ltre : 58 mm

- Caractéristiques modifi ables sans préavis ni obligations de la part du fabricant.

Pour les utilisateurs en Europe

La marque «CE» indique que ce produit est conforme aux exigences européennes en matière de sécurité, santé environnement et protection itcouche du consommateur. Les produits avec la marque «CE» sont pour la vente en Europe.

Précautions : Bien lire la suite

Avertissements : Précautions de sécurité

• Ne pas regarder le soleil à travers l'objectif. Cela pourrait causer des troubles ou la perte de la vue.
• Ne pas laisser l'objectif sans le bouchon. Si des rayons du soleil sont concentrés à travers l'objectif, un incendie risque de se produire.
• Ne pas pointer l'objectif monté sur l'appareil sur le soleil. Les rayons du soleil seraient concentrés dans l'appareil photo, pouvant provoquer un mauvais fonctionnement ou un incendie.

Précautions de manipulation

• Température de fonctionnement entre +40 °C et -10 °C.
• Évitez les changements de température brusques.
• Ne pas mettre l'objectif avec ses contacts tournés vers le bas.
• Eviter trop de pression.
• Ne pas toucher l'objectif.
• Ne pas immerger.

• Ne pas toucher les contacts.

• Ne pas laisser tomber.

• Évitez les dissolvants.
• Évitez l'humidité excessive.
• Évitez les contacts magnétiques.
• Ne pas tenir l'appareil photo par la partie de l'objectif qui a été sortie par le fonctionnement de la mise au point.

Précautions de rangement

• Mettre le bouchon sur l'objectif lorsqu'il n'est pas utilisé.
• Pour le nettoyage des objectifs utiliser un tissu doux.
• Eviter les produits antimite.

En cas de diffi culté, contacter le centre de service Olympus le plus proche.

- Support technique européen Visitez notre site à l'adresse http://www.olympus-europa.com ou appelez le NUMÉRO: 00800 - 67 10 83 00 (d'appel gratuit) +49 180 5 - 67 10 83 ou +49 40 - 237 73 48 99 (d'appel payant)
