Tuotetyyppi	Vakiozoomobjektiivi Four Thirds -digitaalijärjestelmäkameroille
Merkki	Olympus
Malli	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Polttoväli	14 - 42 mm (vastaa 28-84 mm 35 mm:n filmillä)
Suurin aukko	f/3.5 - f/5.6
Pienin aukko	f/22
Kuvakulma	75° - 29°
Optinen rakenne	10 linssiä 8 ryhmässä, joista 2 asfääristä linssiä
Tarkennus	Automaattitarkennus (AF) / Manuaalinen (MF) kytkimellä
Lähin tarkennusetäisyys	0,25 m (25 cm) koko polttovälialueella
Kiinnitys	Four Thirds -bajonetti
Suodinkierre	58 mm
Mitat (halkaisija x pituus)	∅ 65,5 x 61 mm
Paino	190 g (ilman vastavalosuojaa ja kansia)
Mukana tulevat lisävarusteet	Vastavalosuoja, etu- ja takakansi
Virransyöttö	Ei mitään (passiivinen objektiivi, saa virtansa kamerasta)
Huolto ja puhdistus	Puhdista pehmeällä liinalla. Vältä liuottimia. Säilytä kannen kanssa.
Turvallisuus	Älä katso aurinkoa objektiivin läpi. Älä altista auringonvalolle tulipalon välttämiseksi.
Varaosat ja korjattavuus	Ota yhteyttä Olympuksen huoltoon. Eurooppalainen tekninen tuki.
Yleistä tietoa	Käytettävissä telejatkeen EC-14 (MF-tilassa) ja jatkoputken EX-25 (tietyin edellytyksin) kanssa. CE-merkintä.

Usein kysytyt kysymykset - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Mikä on lähin tarkennusetäisyys?

Lähin tarkennusetäisyys on 0,25 m (25 cm) koko polttovälialueella. Tämä mahdollistaa lähikuvien ottamisen hyvällä toistossuhteella.

Voinko käyttää tätä objektiivia telejatkeen kanssa?

Kyllä, se on yhteensopiva telejatkeen EC-14 kanssa tarkennustilassa manuaalinen (MF). AF-käyttöä ei tueta.

Mikä on suodinkierteen halkaisija?

Suodinkierteen halkaisija on 58 mm. Käytä tämän kokoisia suodattimia. Vältä useiden suodattimien pinoamista vinjetoinnin estämiseksi.

Kuinka puhdistaa objektiivi?

Käytä pehmeää ja kuivaa liinaa (mikrokuitu) linssien pyyhkimiseen. Älä koskaan käytä liuottimia tai kemikaaleja. Säilytä objektiivi kannen kanssa.

Mitkä ovat tärkeät turvatoimet?

Älä koskaan katso aurinkoa objektiivin läpi. Älä jätä objektiivia osoittamaan aurinkoon, kun se on kiinnitetty kameraan, koska keskittyneet säteet voivat vahingoittaa kameraa tai aiheuttaa tulipalon. Laita aina kansi takaisin.

Onko tämä objektiivi yhteensopiva kaikkien Four Thirds -kameroiden kanssa?

Kyllä, se on suunniteltu Olympuksen ja muiden valmistajien Four Thirds -digitaalijärjestelmäkameroille, jotka käyttävät tätä kiinnitystä. Varmista, että kamerasi on yhteensopiva.

Mikä on aukkoalue?

Suurin aukko on f/3.5 14 mm:ssä ja f/5.6 42 mm:ssä. Pienin aukko on f/22 koko alueella.

Voinko käyttää paksuja suodattimia tai pinottuja suodattimia?

Paksujen suodattimien käyttöä tai useiden suodattimien pinoamista ei suositella, koska se voi aiheuttaa vinjetointia (tummia kulmia) kuvissa. Käytä yhtä ohutta suodatinta.

Kuinka säilyttää objektiivia pitkäaikaisesti?

Säilytä objektiivi kuivassa ja viileässä paikassa, suojassa liialliselta kosteudelta ja lämpötilavaihteluilta. Laita aina etu- ja takakannet. Vältä koi- ja hyönteiskarkotteita.

Mikä on objektiivin paino?

Objektiivi painaa 190 g ilman vastavalosuojaa ja kansia. Se on kevyt ja kompakti objektiivi, joka sopii hyvin jokapäiväiseen kuljetukseen.

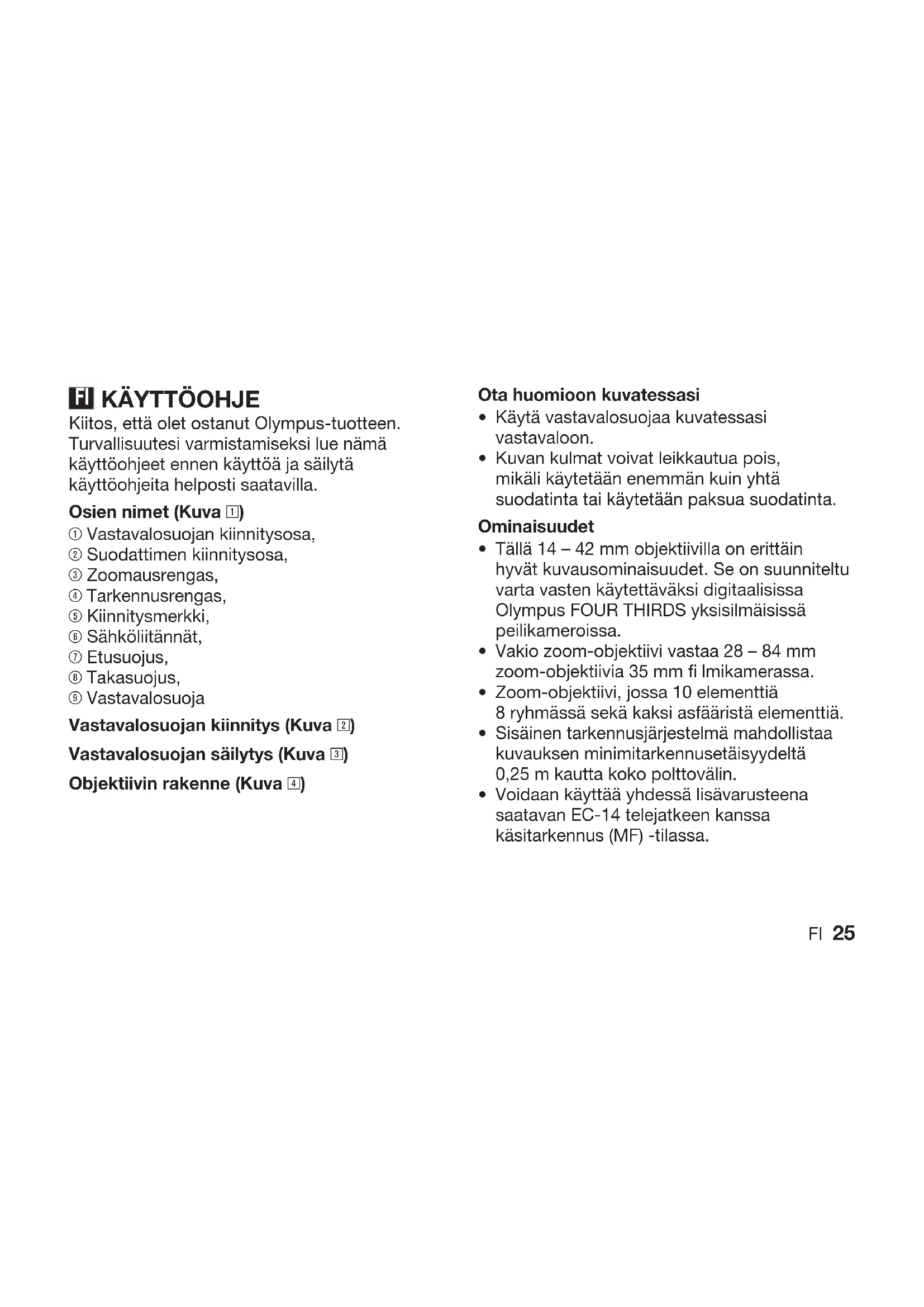

KÄYTTÖOHJE ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Objektiivi varjuki kinnitus : Bajonett

Filtri kinnituskeerme diameeter : 58 mm

Kiitos, että olet ostanut Olympus-tuotteen. Turvallisuutesi varmistamiseksi lue nämä käyttöohjeet ennen käyttöä ja säilytä käyttöohjeita helposti saatavilla.

Osien nimet (Kuva 1)

① Vastavalosuojan kiinnitysosa,
② Suodattimen kiinnitysosa,
③ Zoomausrengas,
④ Tarkennusrengas,
⑤ Kiinnitysmerkki,
⑥ Sähköliitännät,
⑦ Etusuojus,
⑧ Takasuojus,
⑨ Vastavalosuoja

Vastavalosuojan kiinnitys (Kuva 2)

Vastavalosuojan säilytys (Kuva 3)

Objektiivin rakenne (Kuva 4)

Ota huomioon kuvatessasi

• Käytä vastavalosuojaa kuvatessasi vastavaloon.
• Kuvan kulmat voivat leikkautua pois, mikäli käytetään enemmän kuin yhtä suodatinta tai käytetään paksua suodatinta.

Ominaisuudet

• Tällä 14 – 42 mm objektiivilla on erittäin hyvät kuvausominaisuudet. Se on suunniteltu varta vasten käytettäväksi digitaalisissa Olympus FOUR THIRDS yksisilmäisissä peilikameroissa.
• Vakio zoom-objektiivi vastaa 28 – 84 mm zoom-objektiivia 35 mm fi Imikamerassa.
• Zoom-objektiivi, jossa 10 elementtiä 8 ryhmässä sekä kaksi asfääristä elementtiä.
• Sisäinen tarkennusjärjestelmä mahdollistaa kuvauksen minimitarkennusetäisyydeltä 0,25 m kautta koko polttovälin.
• Voidaan käyttää yhdessä lisävarusteena saatavan EC-14 telejatkeen kanssa käsitarkennus (MF) -tilassa.

- Voidaan käyttää lisävarusteena toimitettavan EX-25 loittorenkaan kanssa, jos seuraavat ehdot täyttyvät:

Poltto-väli	Tarkennus säätö	Työskentely-etäisyys	Suurennus(): Kun muunnettu 35 mm:n fi Imi-kameraan
14 mm Ei	käytettävissä koska tarkennusei ole mahdollista.
25 mm MF	13,3 cm	1,02x (2,04x)
42 mm MF	16,2 cm	-17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Tuotetiedot

Kiinnitys : FourThirds

Polttoväli : 14 – 42 mm

Maksimiaukko : f3.5 - 5.6

Kuvakulma : 75° – 29°

Objektiivin rakenne : 8 ryhmää, 10 objektiivia Monikalvopäällystetty (osittain yksikerroksinen)

Himmentimen säätö : f3.5 – f22

Kuvausetäisyys : 0,25 m – ∞ (ääretön)

Tarkennuksen säätö : AF / MF vaihto

Paino : 190 g (ilman vastavalosuojaa ja suojusta)

Mitat : Maks. läpim. ∅ 65,5 x Kokonaispituus 61 mm

Vastavalosuojan

kiinnitys : bajonetti

Suodattimen

kiinnitysosa läpimitta : 58 mm

- Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta tai sitoumusta valmistajan taholta.

Asiakkaille Euroopassa

“CE”-merkki osoittaa, että tämä tuote täyttää Euroopassa voimassa

-kiinnitys oleyat turvallisuutta, terveyttä, ympäristöä ja kuluttajansuojaa koskevat vaatimukset. CE-merkityt tuotteet on tarkoitettu Euroopan markkinoille.

Varotoimet: Lue seuraavat kohdat

Varoitukset: Turvallisuusohjeet

• Älä katso objektiivin läpi aurinkoon. Se voi aiheuttaa sokeutumisen tai näön huononemisen.
• Älä jätä objektiivia ilman suojusta. Mikäli auringonvalo keskittyy objektiivin läpi, se saattaa aiheuttaa tulipalon.
• Älä osoita kameran objektiivia suoraan kohti aurinkoa.
  Auringonvalo keskittyy objektiivissa ja tarkentuu kameran sisään aiheuttaen mahdollisesti toimintahäiriön tai palovaurion.

Varotoimet käsittelyyn

• Käyttölämpötila-alue +40 °C ... -10 °C.
• Vältä äkillisiä lämpötilanvaihteluja.
• Älä aseta objektiivia siten, että sen koskettimet ovat alaspäin.
  • Vältä liiallista painetta.
• Älä koske linssiin.
  • Vältä upottamasta veteen.

• Älä koske koskettimiin.

• Älä pudota.
  • Vältä orgaanisia liuottimia.
  • Vältä liiallista kosteutta.
  • Vältä magnetismia.

• Älä pitele kameraa objektiivin siitä osasta, joka tulee esiin tarkennettaessa.

Varotoimet säilytykseen

• Aseta suojus objektiiviin, jollei sitä käytetä.
• Puhdista objektiivi linssipaperilla tai pehmeällä kankaalla.
  • Vältä kointorjunta-aineita.

Jos sinulla on ongelmia, ota yhteyttä lähimpään Olympuksen palvelukeskukseen.

- Tekninen asiakaspalvelu Euroopassa

Vieraile verkkosivuillamme

http://www.olympus-europa.com

tai soita:

Puh. 00800 - 67 10 83 00 (maksuton)

+49 180 5 - 67 10 83 tai

+49 40 - 237 73 48 99 (maksullinen)
