ZUIKO DIGITAL ED 1442mm 1:3.55.6 - Objektīvs OLYMPUS - Bezmaksas lietošanas instrukcija

Produkta veids	Standarta zoom objektīvs Four Thirds digitālajām spoguļkamerām
Zīmols	Olympus
Modelis	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Fokusa attālums	14 līdz 42 mm (ekvivalents 28-84 mm 35 mm formātā)
Maksimālā apertūra	f/3.5 līdz f/5.6
Minimālā apertūra	f/22
Redzes lauks	75° līdz 29°
Optiskā konstrukcija	10 lēcas 8 grupās, tai skaitā 2 asfēriskās lēcas
Fokusēšana	Automātiskā (AF) / Manuālā (MF) ar pārslēdzēju
Minimālais fokusēšanas attālums	0,25 m (25 cm) visā fokusa diapazonā
Stiprinājums	Four Thirds bajonete
Filtra diametrs	58 mm
Izmēri (Diametrs x Garums)	∅ 65,5 x 61 mm
Svars	190 g (bez saulessarga un vāciņu)
Iekļautie piederumi	Saulessargs, priekšējais un aizmugurējais vāciņš
Barošana	Nav (pasīvs objektīvs, barots no kameras)
Apkope un tīrīšana	Tīrīt ar mīkstu drānu. Izvairīties no šķīdinātājiem. Uzglabāt ar vāciņu.
Drošība	Neskatīties caur objektīvu saulē. Nepakļaut saules gaismai, lai izvairītos no ugunsgrēka.
Rezerves daļas un remontējamība	Sazinieties ar Olympus servisu. Eiropas tehniskā atbalsta dienests.
Vispārīga informācija	Izmantojams ar tālkonvertoru EC-14 (MF režīmā) un starpgredzenu EX-25 (noteiktos apstākļos). CE marķējums.

Bieži uzdotie jautājumi - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Kāds ir minimālais fokusēšanas attālums?

Minimālais fokusēšanas attālums ir 0,25 m (25 cm) visā fokusa diapazonā. Tas ļauj veikt tuvplānus ar labu reprodukcijas koeficientu.

Vai es varu izmantot šo objektīvu ar tālkonvertoru?

Jā, tas ir saderīgs ar tālkonvertoru EC-14 manuālās fokusēšanas (MF) režīmā. AF izmantošana netiek atbalstīta.

Kāds ir filtra diametrs?

Filtra vītnes diametrs ir 58 mm. Izmantojiet šāda izmēra filtrus. Izvairieties no vairāku filtru sakraušanas, lai nerastos vinjetēšana.

Kā tīrīt objektīvu?

Izmantojiet mīkstu un sausu drānu (mikrošķiedru) lēcu noslaucīšanai. Nekad neizmantojiet šķīdinātājus vai ķīmiskas vielas. Uzglabājiet objektīvu ar vāciņu.

Kādi ir svarīgi drošības pasākumi?

Nekad neskatieties caur objektīvu saulē. Neatstājiet objektīvu vērstu pret sauli, kad tas ir piestiprināts pie kameras, jo koncentrētie stari var sabojāt kameru vai izraisīt ugunsgrēku. Vienmēr uzlieciet vāciņu.

Vai šis objektīvs ir saderīgs ar visām Four Thirds kamerām?

Jā, tas ir izstrādāts Four Thirds digitālajām spoguļkamerām no Olympus un citiem zīmoliem, kas izmanto šo stiprinājumu. Pārliecinieties, vai jūs kamera korpuss ir saderīgs.

Kāds ir apertūras diapazons?

Maksimālā apertūra ir f/3.5 pie 14 mm un f/5.6 pie 42 mm. Minimālā apertūra ir f/22 visā diapazonā.

Vai es varu izmantot biezus vai sakrautus filtrus?

Nav ieteicams izmantot biezus filtrus vai sakraut vairākus filtrus, jo tas var izraisīt vinjetēšanu (aptumšotus stūrus) attēlos. Izmantojiet vienu plānu filtru.

Kā uzglabāt objektīvu ilgtermiņā?

Uzglabājiet objektīvu sausā un vēsā vietā, prom no pārmērīga mitruma un temperatūras svārstībām. Vienmēr uzlieciet priekšējo un aizmugurējo vāciņu. Izvairieties no pretkodes līdzekļiem.

Kāds ir objektīva svars?

Objektīvs sver 190 g bez saulessarga un vāciņiem. Tas ir viegls un kompakts objektīvs, ideāls ikdienas pārnēsāšanai.

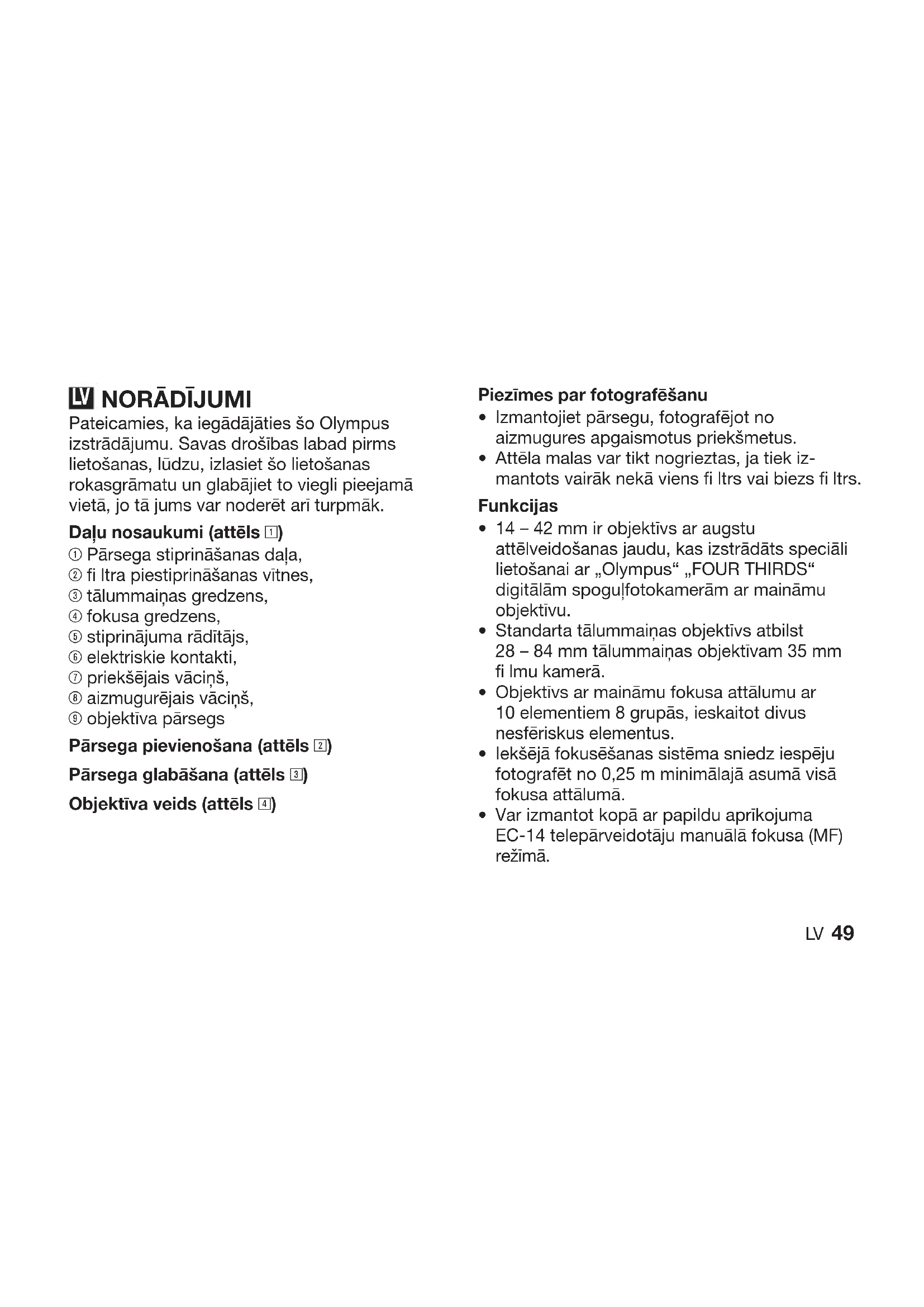

LIETOŠANAS INSTRUKCIJA ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Pateicamies, ka iegādājāties šo Olympus izstrādājumu. Savas drošības labad pirms lietošanas, lūdzu, izlasiet šo lietošanas rokasgrāmatu un glabājiet to viegli pieejamā vietā, jo tā jums var noderēt arī turpmāk.

Daļu nosaukumi (attēls 1)

① Pārsega stiprināšanas daļa,
② fi ltra piestiprināšanas vītnes,
③ tālummainas gredzens,
④ fokusa gredzens,
⑤ stiprinājuma rādītājs,
⑥ elektriskie kontakti,
⑦ priekšējais vāciņš,
⑧ aizmugurējais vāciņš,
⑨ objektīva pārsegs

Pārsega pievienošana (attēls 2)

Pārsega glabāšana (attēls 3)

Objektīva veids (attēls 4)

Piezīmes par fotografēšanu

• Izmantojiet pārsegu, fotografējot no aizmugures apgaismotus priekšmetus.
• Attēla malas var tikt nogrieztas, ja tiek izmantots vairāk nekā viens fi ltrs vai biezs fi ltrs.

Funkcijas

• 14 – 42 mm ir objektīvs ar augstu attēlveidošanas jaudu, kas izstrādāts speciāli lietošanai ar „Olympus“ „FOUR THIRDS“ digitālām spoguļfotokamerām ar maināmu objektīvu.
• Standarta tālummainas objektīvs atbilst 28 – 84 mm tālummainas objektīvam 35 mm fi Imu kamerā.
• Objektīvs ar maināmu fokusa attālumu ar 10 elementiem 8 grupās, ieskaitot divus nesfēriskus elementus.
• lekšējā fokusēšanas sistēma sniedz iespēju fotografēt no 0,25 m minimālajā asumā visā fokusa attālumā.
• Var izmantot kopā ar papildu aprīkojuma EC-14 telepārveidotāju manuālā fokusa (MF) režimā.

- Var izmantot kopā ar papildu aprīkojuma EX-25 pagarinājuma cilindru šādos apstāklos:

Fokusaattālums	Fokussregulēšana	Fotografē-šanasattālums	Palielinājums(:) kadpārvērstslīdzvērtīgā35 mm fi Imukameraspalielinājumā
14 mm Nav izmantojams,jo fokusēšana nav iespējama.
25 mm MF 13,3 cm 1,02x (2,04x)
42 mm MF 16,2 cm		– 17,3 cm	0,61x – 0,69x(1,22x – 1,38x)

Galvenie tehniskie dati

Stiprinājums : „Four Thirds“

Fokusa attālums : 14 – 42 mm

Maksimālais diafragmas

atvērums : f3,5 - 5,6

Attēla lenkis : 75° – 29°

Objektīva veids : 8 grupas, 10 objektīvi

Daudzslāņu plēves pārklājums (ar daļēju atsevišķu slāni)

Varaviksnes

kontrole : f3,5 līdz f22

Fotografēšanas

diapazons : 0,25 m līdz ∞ (bezgalība)

Fokusa regulēšana : AF/MF pārslēgšana

Svars : 190 g (bez pârsega un vâciņa) Izmēri : maks. diam. ∅ 65,5 x Kopējais garums 61 mm

Objektīva pārsega

stiprinājums : „Bayonet“

Filtra piestiprināšanas

vītne diametrs : 58 mm

- Ražotājs ir tiesīgs mainīt tehniskos datus bez brīdinājuma un saistībām.

PiotiprimajEmopā

Markējums „CE“ norāda, ka šis izstrādājums atbilst Eiropas Savienības drošības, veselības, vides un pircēju aizsardzības prasībām. Izstrādājumi ar markējumu „CE“ ir paredzēti pārdošanai Eiropā.

Drošības norādījumi: noteikti izlasiet turpmākos norādījumus

Bridinājumi: drošības norādījumi

• Neskatieties uz sauli caur objektīvu. Tas var izraisīt redzes zaudējumu vai tās pasliktināšanos.
• Neatstājiet objektīvu ar neuzliktu vāciņu. Ja saules gaisma tiek konvergēta objektīvā, tas var izraisīt aizdegšanos.
• Nevērsiet fotokameras objektīvu tieši pret sauli. Saules gaisma konvergēsies objektīvā un fokusēsies fotokameras iekšpusē, tādejādi iespējams izraisot darbības traucējumus vai aizdegšanos.

Lietošanas drošības norādījumi

• Darbības temperatūras diapazons +40 °C līdz -10 °C.
• Nepakļaujiet krasām temperatūras izmainām.
• Nenovietojiet objektīvu ar kontaktvirsmu uz leju.
• Nepiełaujiet pārāk lielu spiedienu.
• Nepieskarieties objektivam.

• Nedrīkst saslapināt.

• Nepieskarieties kontaktvirsmai.

• Nemetiet zemē.
• Izvairieties no organiskajiem škīdinātājiem.
• Nepaklaujiet pārmērīga mitruma iedarbībai.
• Nepaklaujiet magnētiskā lauka iedarbībai.
• Neturiet fotokameru aiz objektīva daļas, kas izvirzīta fokusēšanas laikā.

Glabāšanas drošības norādījumi

• Uzlieciet objektīvam vāciņu, ja tas netiek izmantots.
• Objektīva tīrīšanai izmantojiet salveti vai mīkstu drānu.
• Neizmantojiet līdzekli pret insektiem.

Ja jums rodas jebkādas problēmas, vērsieties tuvākajā „Olympus“ apkopes centrā.

- Tehniskā palīdzība klientiem Eiropā

Lūdzu, apmeklējiet mūsu mājas lapu http://www.olympus-europa.com

vai zvaniet uz tālruṇa NUMURU:

tālr.: 00800 - 67 10 83 00 (bezmaksas)

+49 180 5 - 67 10 83 vai

+49 40 - 237 73 48 99 (maksas)
