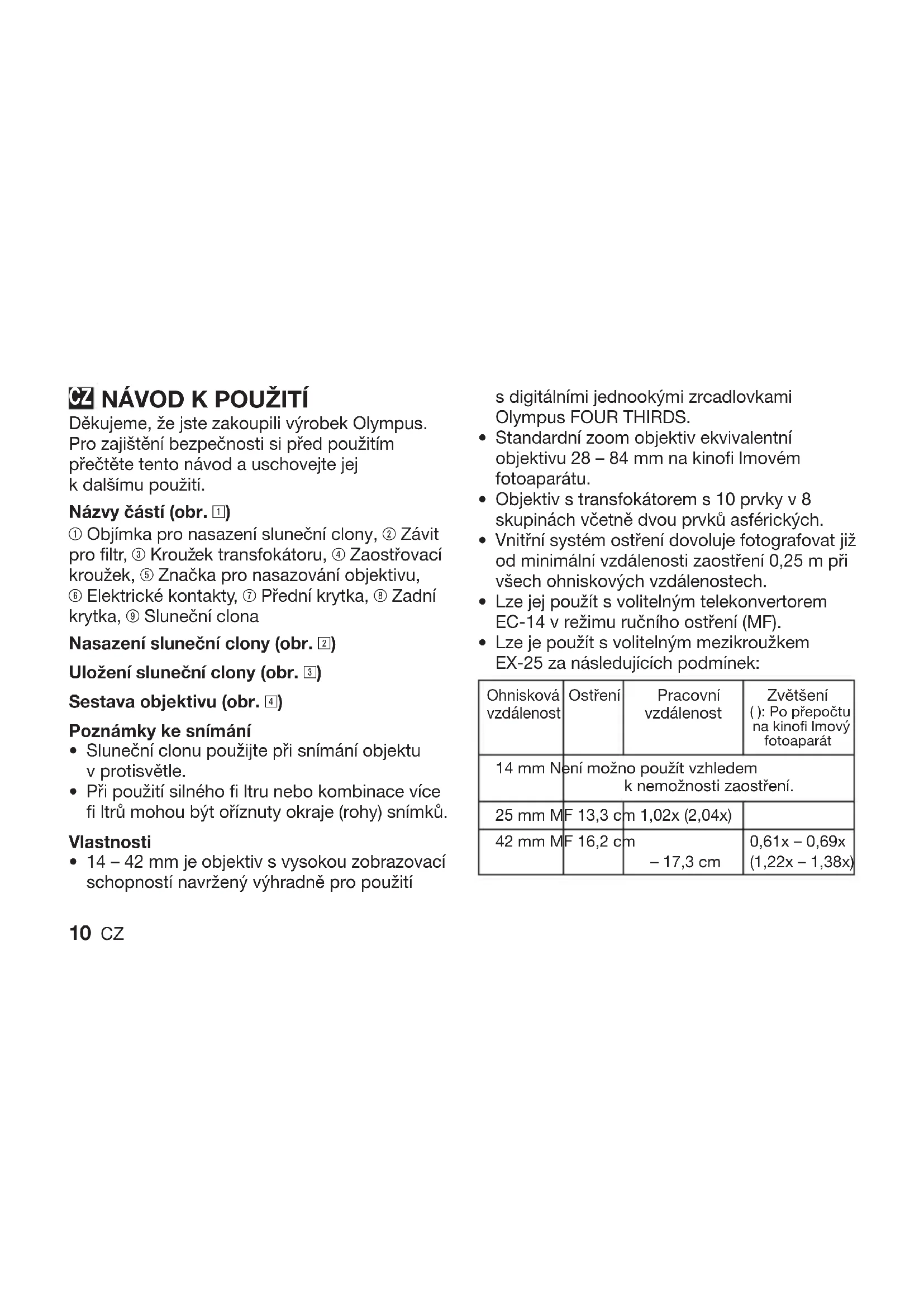

NÁVOD K OBSLUZE ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Děkujeme, že jste zakoupili výrobek Olympus. Pro zajištění bezpečnosti si před použitím přečtěte tento návod a uschovejte jej k dalšímu použití.

Názvy částí (obr. 1)

① Objímka pro nasazení sluneční clony, ② Závit pro filtr, ③ Kroužek transfokátoru, ④ Zaostřovací kroužek, ⑤ Značka pro nasazování objektivu, ⑥ Elektrické kontakty, ⑦ Přední krytka, ⑧ Zadní krytka, ⑨ Sluneční clona

Nasazení sluneční clony (obr. 2)

Uložení sluneční clony (obr. 3)

Sestava objektivu (obr. 4)

Poznámky ke snímání

• Sluneční clonu použijte při snímání objektu v protisvětle.
• Při použití silného fi ltru nebo kombinace více fi ltrů mohou být oříznuty okraje (rohy) snímků.

Vlastnosti

- 14 – 42 mm je objektiv s vysokou zobrazovací schopností navržený výhradně pro použití

s digitálními jednookými zrcadlovkami Olympus FOUR THIRDS.

• Standardní zoom objektiv ekvivalentní objektivu 28 – 84 mm na kinofi Imovém fotoaparátu.
• Objektiv s transfokátorem s 10 prvky v 8 skupinách včetně dvou prvků asférických.
• Vnitřní systém ostření dovoluje fotografovat již od minimální vzdálenosti zaostření 0,25 m při všech ohniskových vzdálenostech.
• Lze jej použít s volitelným telekonvertorem EC-14 v režimu ručního ostření (MF).
• Lze je použít s volitelným mezikroužkem EX-25 za následujících podmínek:

Ohnisková vzdálenost	Ostření	Pracovní vzdálenost	Zvětšení ( ): Po přepočtu na kinofi lmový fotoaparát
14 mm Není možno použít vzhledem k nemožnosti zaostření.
25 mm MF 13,3 cm	1,02x (2,04x)
42 mm MF 16,2 cm	-17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Hlavní parametry

Bajonet : Bajonet

Ohnisková

vzdálenost : 14 – 42 mm

Světelnost : f3.5 – 5.6

Úhel záběru : 75° – 29°

Konfi gurace

objektivu : 8 skupin, 10 čoček

vícevrstvý potah

(částečně jednovrstvý)

Řízení clony : f3.5 až f22

Rozsah vzdáleností: 0,25 m až ∞ (nekonečno)

Ostření : Přepínání AF / MF

Hmotnost : 190 g (bez slun

a krytky)

Rozměry : Max. prům. ∅ 65,5 x

Celková délka 61 mm

Upevnění sluneční clony : Bajonet

Průměr závitu pro

nasazenífi ltru : 58 mm

- Změna technických specifi kací bez předchozího upozornění vyhrazena.

Pro zákazníky y Evropě

Four

Značka »CE« symbolizuje, že tento produkt splňuje evropské požadavky na bezpečnost, zdraví, životní prostředí a ochranu zákazníka. Výrobky nesoucí značku CE jsou určené k prodeji v Evropě.

Výstrahy: Přečtěte si následující

Varování: Bezpečnostní opatření

- Nedívejte se objektivem do slunce. Mohlo by dojít k oslepnutí nebo poškození zraku.

- Nenechavejte objektiv bez krytky. Pokud se v objektivu sbíhá sluneční světlo, může dojít k požáru.

- Nedívejte se objektivem do slunce. Slunce se v objektivu sbíhá a může způsobit závadu nebo požár.

Bezpečnostní opatření pro manipulaci

• Rozsah provozních teplot +40 °C až –10 °C.
• Vyvarujte se prudkých změn teploty.
• Nestavte objektiv s kontakty dolů.
  • Zabraňte působení tlaku.
• Nedotýkejte se čočky.
• Neponořujte do kapalin.
• Nedotýkejte se kontaktů.
• Varujte se pádů a nárazů.
• Nepoužívejte organická rozpouštědla.
• Vyvarujte se větší vlhkosti.
• Chraňte před magnetickým polem.
• Nedržte fotoaparát za část objektivu vysunutou vlivem zaostřování.

Doporučení pro skladování

• Objektiv zakrývejte, když jej nepoužíváte.
• Optiku čistěte měkkým hadříkem.
• Chraňte před prostředky proti molům.

Pokud zaznamenáte jakékoli problémy, obrat'te se na nejbližší servisní centrum Olympus.

- Evropská technická podpora zákazníků

Navštivte naše domovské stránky http://www.olympus-europa.com nebo volejte:

Tel. 00800 - 67 10 83 00 (zdarma)

+49 180 5 - 67 10 83 nebo

+49 40 - 237 73 48 99 (placená)

• Objektív zakrývajte, ked' ho nepoužívate.
  • Optiku čistite mäkkou handričkou.
• Chráňte pred prostriedkami proti moliam.

Ak zaznamenáte akékol'vek problémy, obrátte sa na najbližšie servisné centrum Olympus.

Autorizovaní distribútori Slovenská republika:

OLYMPUS SK spol. s r.o.

Slovnaftská 102

821 07 Bratislava

Tel.: [phone]

e-mail: [e-mail]

[e-mail]

Evropská 176, 160 41 Praha 6, Tel.: [phone]

OLYMPUS IMAGING EUROPA GMBH

Wendenstr. 14-18, D-20097 Hamburg, Tel.: [phone]
