KASUTUSJUHEND ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

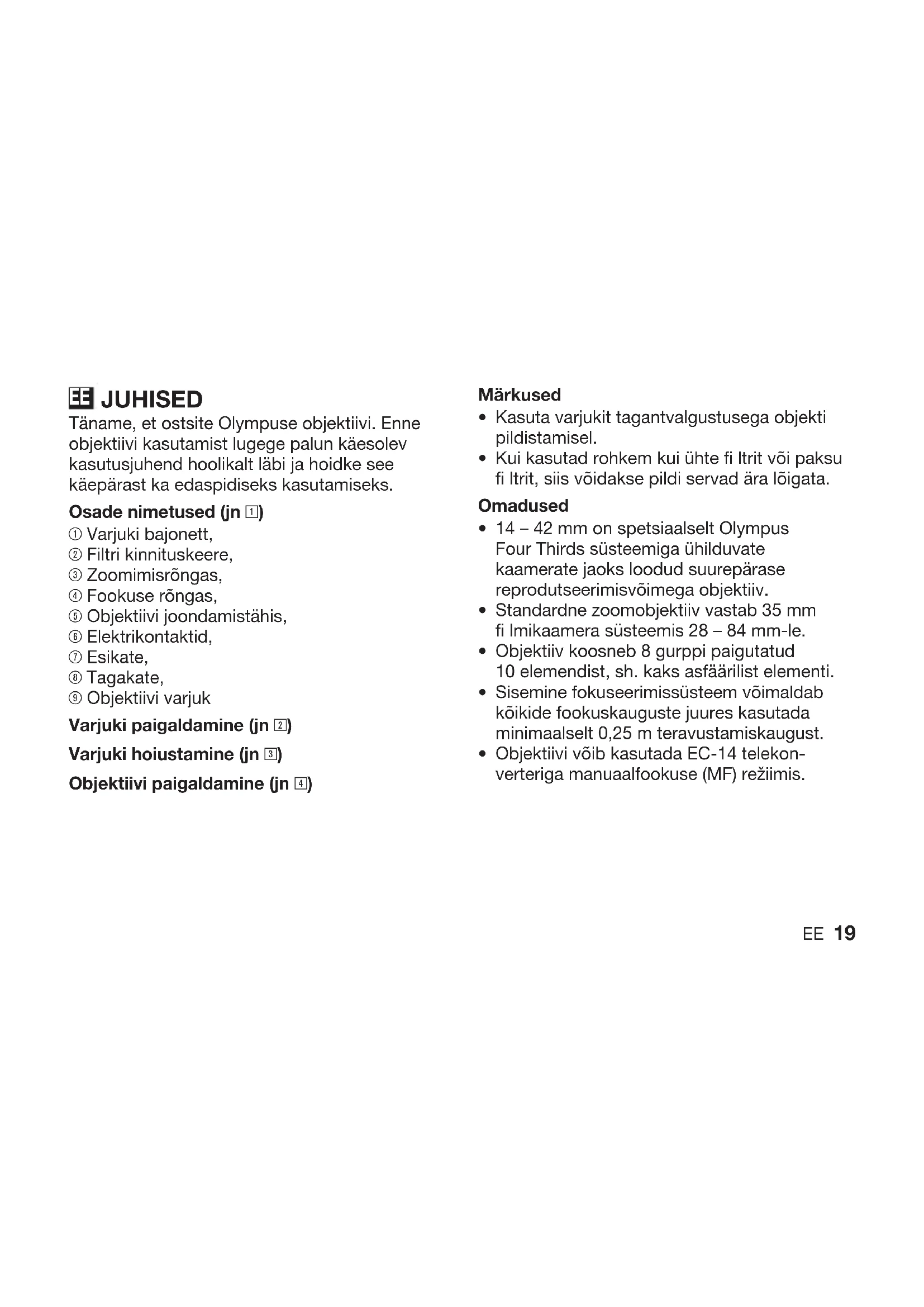

• EE 19 JUHISED Täname, et ostsite Olympuse objektiivi. Enne objektiivi kasutamist lugege palun käesolev kasutusjuhend hoolikalt läbi ja hoidke see käepärast ka edaspidiseks kasutamiseks. Osade nimetused (jn 1) 1 Varjuki bajonett, 2 Filtri kinnituskeere, 3 Zoomimisrõngas, 4 Fookuse rõngas, 5 Objektiivi joondamistähis, 6 Elektrikontaktid, 7 Esikate, 8 Tagakate, 9 Objektiivi varjuk Varjuki paigaldamine (jn 2) Varjuki hoiustamine (jn 3) Objektiivi paigaldamine (jn 4) Märkused Kasuta varjukit tagantvalgustusega objekti pildistamisel. Kui kasutad rohkem kui ühte fi ltrit või paksu fi ltrit, siis võidakse pildi servad ära lõigata. Omadused 14 – 42 mm on spetsiaalselt Olympus Four Thirds süsteemiga ühilduvate kaamerate jaoks loodud suurepärase reprodutseerimisvõimega objektiiv. Standardne zoomobjektiiv vastab 35 mm fi lmikaamera süsteemis 28 – 84 mm-le. Objektiiv koosneb 8 gurppi paigutatud 10 elemendist, sh. kaks asfäärilist elementi. Sisemine fokuseerimissüsteem võimaldab kõikide fookuskauguste juures kasutada minimaalselt 0,25 m teravustamiskaugust. Objektiivi võib kasutada EC-14 telekon- verteriga manuaalfookuse (MF) režiimis.

EE20 EE Võib kasutada koos EX-25 vaherõngaga järgmistel tingimustel. Fookus- kaugus Fookuseeri- mine Töötamise kaugus Suurendus- võime

35 mm fi lmi- kaameral 14 mm Pole kasutatav, kuna fokuseerimine pole võimalik. 25 mm MF 13,3 cm 1,02x (2,04x) 42 mm MF 16,2 cm – 17,3 cm 0,61x – 0,69x (1,22x – 1,38x) Peamised tehnilised andmed Kinnitus : Four Thirds bajonett Fookuskaugus : 14 – 42 mm Maksimaalne ava : f3,5 – 5,6 Pildinurk : 75˚ – 29˚ Objektiivi läätsede rühmitus : 10 läätse 8 grupis Mitmekihiline vääristus (osaliselt ühekihiline) Diafragma vahemik : f3,5 kuni f22

Pildistamiskaugus : 0,25 m kuni ∞ lõpmatuseni) Teravustamine : AF/MF valik Kaal : 190 g (v.a varjuk ja kate) Mõõtmed : Maks. diam. Ø 65,5 x kogupikkus 61 mm Objektiivi varjuki kinnitus : Bajonett Filtri kinnituskeerme diameeter : 58 mm Tehnilised andmed võivad muutuda ilma tootjapoolse etteteatamiseta ja tootjapoolsete kohustusteta. Euroopa klientidele „CE“-märk näitab, et toode vastab Euroopa ohutus-, tervise-, keskkonna- ja kliendikaitse nõuetele. CE-märgiga tooted on müümiseks Euroopas.

• EE 21 Ettevaatusabinõud. Loe tähelepanelikult! Hoiatused. Ettevaatusabinõud Ära vaata läbi objektiivi päikest. See võib põhjustada pimedaksjäämist või nägemise halvenemist. Ära hoia objektiivi ilma katteta. Kui päiksevalgus koondub objektiivis, siis võib tekkida tulekahju. Ära suuna objektiivi päikese poole. Päikesekiired võivad koonduda kaamera sisemuses objektiivis ja fookuses, põhjustades rikke või tulekahju. Käsitsemise ettevaatusabinõud Töötemperatuur on +40 °C kuni –10 °C. Väldi järske temperatuurimuutusi. Ära aseta objektiivi nii, et selle ühendusklemmid on suunatud alla. Väldi liigset rõhku. Ära puutu objektiivi läätsi. Ära ujuta kaamerat üle. Ära puutu objektiivi ühendusklemme. Ära lase objektiivil maha kukkuda. Väldi orgaanilisi lahusteid. Väldi liigset niiskust. Väldi magneteid.

Ära tõsta kaamerat hoides kinni ainult objektiivi fokuseerimiseks mõeldud väljakeeratavast osast. Ettevaatusabinõud hoidmisel Kui sa objektiivi ei kasuta, aseta objektiivi kaas objektiivi ette. Objektiivi puhastamiseks kasuta kergekoelist riiet või pehmet lappi. Väldi putukatõrjevahendeid. Kui tekib probleem, võta ühendust Olympuse lähima teeninduskeskusega. Euroopa tehniline klienditugi Külasta palun meie kodulehte http://www.olympus-europa.com või helista: tel. 00800 - 67 10 83 00 (tasuta number) +49 180 5 - 67 10 83 või +49 40 - 237 73 48 99 (tasuline)
