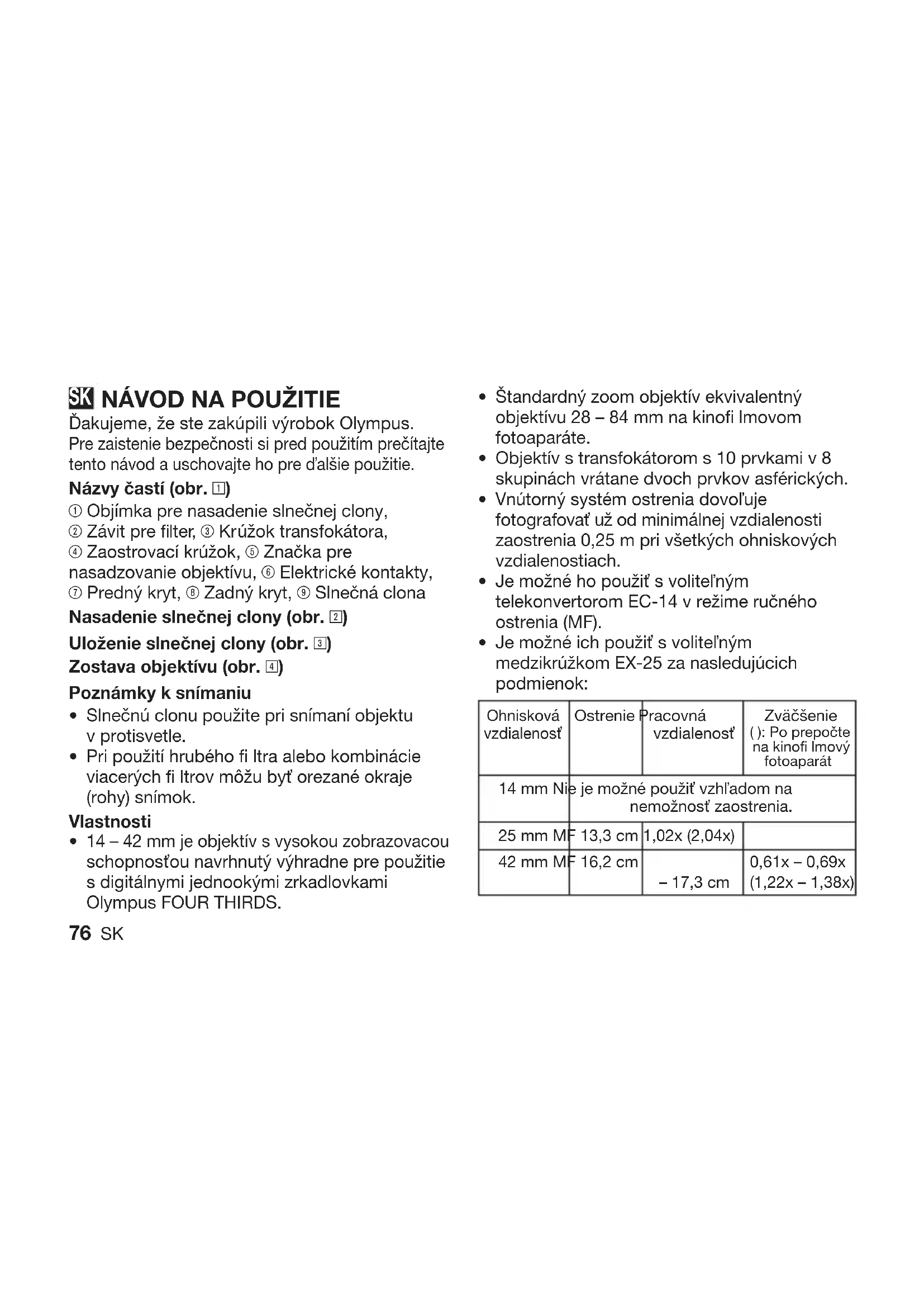

NÁVOD NA OBSLUHU ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Dakujeme, že ste zakúpili výrobok Olympus. Pre zaistenie bezpečnosti si pred použitím prečítajte tento návod a uschovajte ho pre d'alšie použitie.

Názvy častí (obr. 1)

① Objímka pre nasadenie slnečnej clony,
② Závit pre filter, ③ Krúžok transfokátora,
④ Zaostrovací krúžok, ⑤ Značka pre nasadzovanie objektívu, ⑥ Elektrické kontakty, ⑦ Predný kryt, ⑧ Zadný kryt, ⑨ Slnečná clona

Nasadenie slnečnej clony (obr. 2)

Uloženie slnečnej clony (obr. 3)

Zostava objektívu (obr. 4)

Poznámky k snímaniu

• Slnečnú clonu použite pri snímaní objektu v protisvetle.
• Pri použití hrubého fi ltra alebo kombinácie viacerých fi ltrov môžu byť orezané okraje (rohy) snímok.

Vlastnosti

- 14 – 42 mm je objektív s vysokou zobrazovacou schopnosťou navrhnutý výhradne pre použitie s digitálnymi jednookými zrkadlovkami Olympus FOUR THIRDS.

• Štandardný zoom objektív ekvivalentný objektívu 28 – 84 mm na kinofi Imovom fotoaparáte.
• Objektív s transfokátorom s 10 prvkami v 8 skupinách vrátane dvoch prvkov asférických.
• Vnútorný systém ostrenia dovoluje fotografovať už od minimálnej vzdialenosti zaostrenia 0,25 m pri všetkých ohniskových vzdialenostiach.
• Je možné ho použit's volitel'ným telekonvertorom EC-14 v režime ručného ostrenia (MF).
• Je možné ich použit's voliteľným medzikrúžkom EX-25 za nasledujúcich podmienok:

Ohnisková vzdialenost	Ostrenie	Pracovná vzdialenost	Zvăčšenie ( ): Po prepočte na kinofi Imový fotoaparát
14 mm Nie je možné použit' vzhladom na nemožnost zaostrenia.
25 mm MF 13,3 cm		1,02x (2,04x)
42 mm MF 16,2 cm		- 17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Hlavné parametre

Bajonet	:	Bajonet
Ohnisková
vzdialenost'	: 14 – 42 mm
Svetelnost'	: f3.5 – 5.6
Uhol záberu	: 75° – 29°
Konfi gurácia
objektívu	:	8 skupín,viacvrstvový potah(čiastočne jednovrstvový)

Riadenie clony : f3.5 až f22

Rozsah		•
vzdialeností	:	0,25 m až ∞ (neko
Ostrenie	:	Prepínanie AF / MF •
Hmotnosť	:	190 g (bez slnečnej clo a krytu)
Rozmery	:	Max. priem. ∅ 65,5 xCelková dĺžka 61 mm •

Upevnenie

slnečnej clony	: Bajonet
Priemer závitu pre nasadenie fi ltra	: 58 mm

• Zmena technických špecifi kácií bez predchádzajúceho upozornenia vyhradená.

Pre zákazníkov v. Európe our ____ Thirds

Značka »CE« symbolizuje, že tento produkt spíňa európske požiadavky na bezpečnosť, zdravie, životné prostredie a ochranu zákazníka. Výrobky nesúce značku »CE« sú určené na predaj v Európe.

Výstrahy: Prečítajte si nasledujúce

Varovania: Bezpečnostné opatrenia

• Nedívajte sa objektívom do slnka. Mohlo by k oslepnutiu alebo poškodeniu zraku.
• Nenechávajte objektív bez krytu. Ak sa v objektíve zbieha slnečné svetlo, môže dôjst k požiaru.
• Nedívajte sa objektívom do slnka. Slnko sa v objektíve zbieha a môže spôsobit' poruchu alebo požiar.

Bezpečnostné opatrenia pre manipuláciu

• Rozsah prevádzkových teplôt +40 °C až -10 °C.
• Vyvarujte sa prudkých zmien teploty.
• Nestavajte objektív s kontaktmi nadol.
• Zabráňte pôsobeniu tlaku.
• Nedotýkajte sa šošovky.
• Neponárajte do kvapalín.
• Nedotýkajte sa kontaktov.
• Chráňte pred pádmi a nárazmi.
• Nepoužívajte organické rozpúšťadlá.
• Chráňte pred väčšou vlhkostou.
• Chráňte pred magnetickým pol'om.
• Nedržte fotoaparát za časť objektívu vysunutú vplyvom zaostrovania.

Odporúčania pre skladovanie

- Európska technická podpora zákazníkov

Navštívte naše domovské stránky http://www.olympus-europa.com alebo volajte:

Tel. 00800 - 67 10 83 00 (zdarma)

+49 180 5 - 67 10 83 alebo

+49 40 - 237 73 48 99 (platená).
