ZUIKO DIGITAL ED 1442mm 1:3.55.6 - Mercek OLYMPUS - Ücretsiz kullanım kılavuzu

Ürün Türü	Four Thirds DSLR'lar için standart zum lens
Marka	Olympus
Model	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Odak Uzaklığı	14-42 mm (35 mm eşdeğeri 28-84 mm)
Maksimum Diyafram	f/3.5 - f/5.6
Minimum Diyafram	f/22
Görüş Açısı	75° - 29°
Optik Yapı	8 grupta 10 mercek, 2 asferik mercek dahil
Odaklama	Otomatik Odaklama (AF) / Manuel (MF) anahtarlı
Minimum Odaklama Mesafesi	Tüm odak aralığında 0,25 m (25 cm)
Montür	Four Thirds bayonet
Filtre Çapı	58 mm
Boyutlar (Çap x Uzunluk)	∅ 65,5 x 61 mm
Ağırlık	190 g (parasoley ve kapak hariç)
Verilen Aksesuarlar	Parasoley, ön ve arka kapak
Güç Kaynağı	Yok (pasif lens, kameradan beslenir)
Bakım ve Temizlik	Yumuşak bir bezle temizleyin. Çözücülerden kaçının. Kapakla saklayın.
Güvenlik	Lensin içinden güneşe bakmayın. Yangını önlemek için güneşe maruz bırakmayın.
Yedek Parçalar ve Onarılabilirlik	Olympus servisi ile iletişime geçin. Avrupa teknik desteği.
Genel Bilgiler	EC-14 tele dönüştürücü (MF modunda) ve EX-25 uzatma tüpü (belirli koşullarda) ile kullanılabilir. CE işareti.

Sık sorulan sorular - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Minimum odaklama mesafesi nedir?

Minimum odaklama mesafesi tüm odak aralığında 0,25 m (25 cm) dir. Bu, iyi bir büyütme oranıyla yakın çekimler yapmayı sağlar.

Bu lensi bir tele dönüştürücü ile kullanabilir miyim?

Evet, EC-14 tele dönüştürücü ile manuel odaklama (MF) modunda uyumludur. AF kullanımı desteklenmez.

Filtre çapı nedir?

Filtre diş çapı 58 mm dir. Bu boyutta filtreler kullanın. Vinyet oluşmaması için birden fazla filtreyi üst üste kullanmaktan kaçının.

Lens nasıl temizlenir?

Mercekleri silmek için yumuşak ve kuru bir bez (mikrofiber) kullanın. Asla çözücü veya kimyasal ürünler kullanmayın. Lensi kapağıyla saklayın.

Önemli güvenlik önlemleri nelerdir?

Lensin içinden asla güneşe bakmayın. Lensi kameraya takılıyken güneşe doğrultmayın, çünkü yoğunlaşan ışınlar kameraya zarar verebilir veya yangına neden olabilir. Her zaman kapağı takın.

Bu lens tüm Four Thirds gövdeleriyle uyumlu mudur?

Evet, Olympus ve bu montürü kullanan diğer markaların Four Thirds DSLR'ları için tasarlanmıştır. Gövdenizin uyumlu olduğundan emin olun.

Diyafram aralığı nedir?

Maksimum diyafram 14 mm'de f/3.5 ve 42 mm'de f/5.6 dır. Minimum diyafram tüm aralıkta f/22 dir.

Kalın veya üst üste filtre kullanabilir miyim?

Kalın filtreler kullanmak veya birden fazla filtreyi üst üste takmak önerilmez, çünkü bu görüntülerde vinyetlenmeye (kararmış köşeler) neden olabilir. Tek bir ince filtre kullanın.

Lens uzun süreli nasıl saklanır?

Lensi kuru ve serin bir yerde, aşırı nem ve sıcaklık değişimlerinden uzakta saklayın. Her zaman ön ve arka kapakları takın. Güve kovucu ürünlerden kaçının.

Lensin ağırlığı nedir?

Lens, parasoley ve kapaklar olmadan 190 g ağırlığındadır. Hafif ve kompakt bir lenstir, günlük taşıma için idealdir.

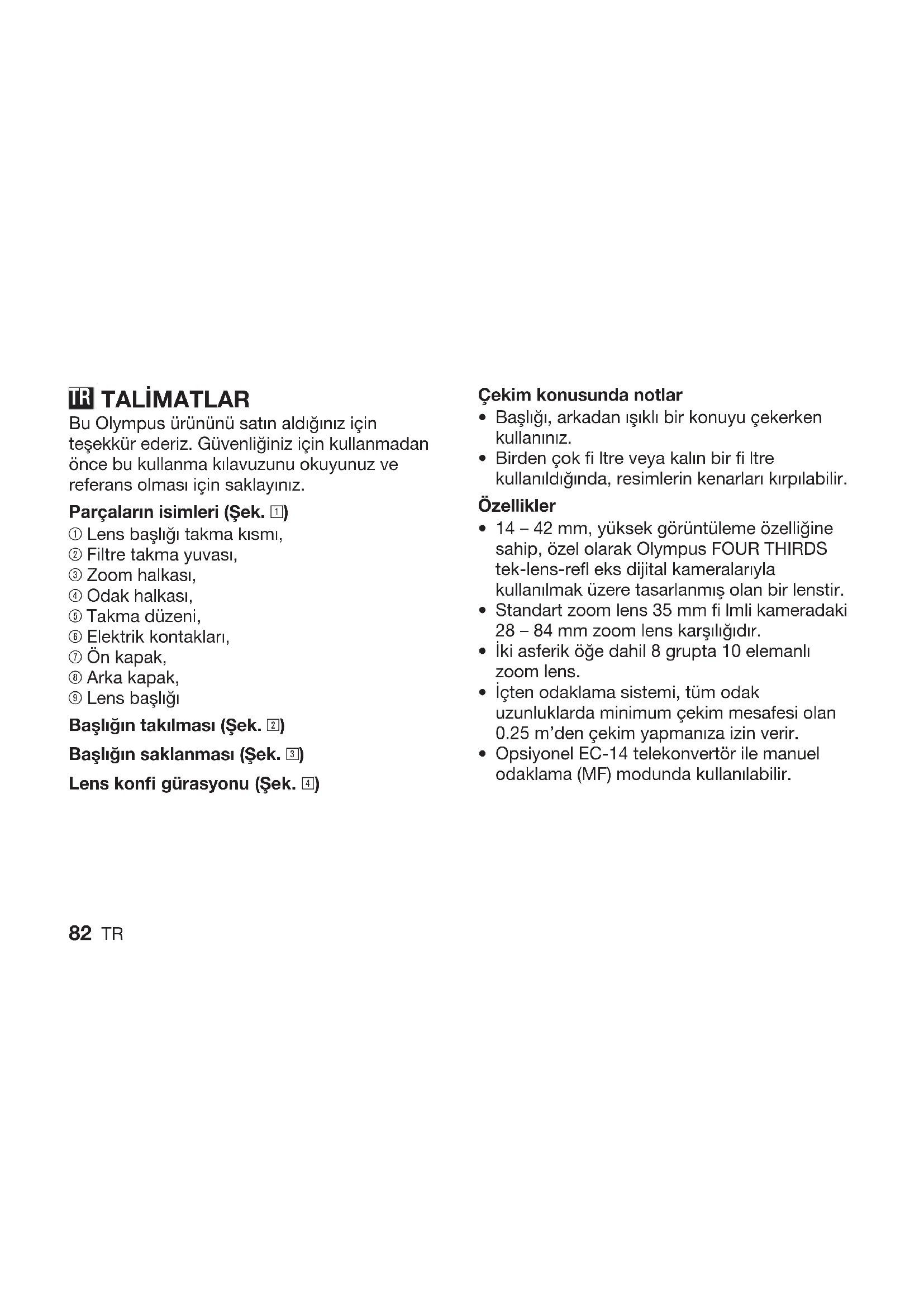

KULLANIM KILAVUZU ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

İstanbul 34760, Türkiye

Bu Olympus ürününü satın aldığınız için teşekkür ederiz. Güvenliğiniz için kullanmadan önce bu kullanma kılavuzunu okuyunuz ve referans olması için saklayınız.

Parçaların isimleri (Şek. 1)

① Lens başlığı takma kısmı,
② Filtre takma yuvası,
③ Zoom halkası,
④ Odak halkası,
⑤ Takma düzeni,
⑥ Elektrik kontakları,
⑦ Ön kapak,
⑧ Arka kapak,
⑨ Lens başlığı

Başlığın takılması (Şek. 2)

Başlığın saklanması (Şek. 3)

Lens konfi gürasyonu (Şek. 4)

Çekim konusunda notlar

• Başlığı, arkadan ışıklı bir konuyu çekerken kullanınız.
• Birden çok fi İtre veya kalın bir fi İtre kullanıldığında, resimlerin kenarları kırpılabilir.

Özellikler

• 14 – 42 mm, yüksek görüntüleme özelliğine sahip, özel olarak Olympus FOUR THIRDS tek-lens-refl eks dijital kameralarıyla kullanılmak üzere tasarlanmış olan bir lenstir.
• Standart zoom lens 35 mm fi lmli kameradaki 28 – 84 mm zoom lens karşılığıdır.
• İki asferik öğe dahil 8 grupta 10 elemanlı zoom lens.
• İçten odaklama sistemi, tüm odak uzunluklarda minimum çekim mesafesi olan 0.25 m'den çekim yapmanıza izin verir.
• Opsiyonel EC-14 telekonvertör ile manuel odaklama (MF) modunda kullanılabilir.

- Opsiyonel EX-25 uzatma tüpü ile birlikte aşağıdaki durumlarda kullanılabilir:

Odk uzunluğu	Odak ayarı	Çalışma mesafesi	Büyütme(: 35 mm fi lmli fotoğraf makinesine dönüştürüldüğünde
14 mm Odaklama mümkün olmadığından kullanılamaz.
25 mm MF 13.3 cm	1.02x (2.04x)
42 mm MF 16.2 cm	- 17.3 cm	0.61x – 0.69x(1.22x – 1.38x)

Ana Özellikler

Objektif yuvası : Four Thirds Yuvası

Odak mesafesi : 14 - 42 mm

Maks. diyafram : f3.5 - 5.6

Görüntü açısı : 75° – 29°

Lens konfi gürasyonu : 8 grup, 10 lens

Çoklu katman fi Im kaplama (kısmen tek katmanlı)

İris kontrolü : f3.5 - f22

Çekim aralığı : 0.25 m ila ∞ (sonsuz)

Odak ayarı : AF/MF geçişli

Ağırlık : 190 g (başlık ve kapak hariç)

Boyutlar : Maks. çap ∅ 65.5 x Toplam uzunluk 61 mm

Lens başlığı takma

düzeni : Bayonet

Filtre takma bölümü

vida dişleri çap : 58 mm

- Teknik özellikler üretici tarafından önceden haber verilmeden değiştirilebilir.

Avrupa'daki müşteriler için

«CE» işareti, ürünün Avrupa güvenlik, sağlık, çevre ve müşteri koruma şartnameleri ile uyumlu olduğunu belirtir. «CE» işaretli ürünler Avrupa'daki satışlara yöneliktir.

Uyarılar:

Aşağıdakileri Okuduğunuzdan Emin Olun

Uyarılar: Güvenlik Önlemleri

• Lens ile güneşe bakmayın. Körlük veya görme bozukluğuna yol açabilir.
• Lensi kapaksız bırakmayın. Lensin içinden güneş ışığı geçerse, yangına yol açabilir.
• Lensi doğrudan güneşe çevirmeyin. Güneş ışığı lens içerisinde yoğunlaşıp kamera içerisinde odaklanır ve hasar veya yangına neden olabilir.

Kullanma önlemleri

• Çalışma sıcaklık aralığı +40 °C ila -10 °C.
• Ani sıcaklık değişimlerinden kaçının.
• Lensi yüzü yere bakacak şekilde bırakmayın.
• Çok fazla basınçtan kaçının.
• Lense dokunmayın.
• Suya sokmayın.
• Kontaklara dokunmayın.

• Düşürmeyin.

• Organik çözücüler kullanmayın.

• Aşırı nemden kaçının.
• Manyetik ortamlardan kaçının.
• Kamerayı, odaklama işlemi dolayısıyla lensten çıkan bölümden kavrayarak tutmayın.

Saklama Önlemleri

• Kullanılmadığında lensin kapağını takın.
• Lens temizliği için kağıt mendil veya yumuşak kumaş kullanın.
• Böcek ilaçlarından koruyun.

Herhangi bir sorun olduğunda en yakın Olympus Servis Merkezine başvurun.

- Avrupa Teknik Müşteri Desteği Lütfen ana sayfamızı ziyaret edin http://www.olympus-europa.com veya şu NUMARAYI arayın: Tel. 00800 - 67 10 83 00 (Ücretsiz) +49 180 5 - 67 10 83 veya +49 40 - 237 73 48 99 (Ücretli)
