Produkto tipas	Standartinis priartinimo objektyvas skaitmeniniams Four Thirds veidrodiniams fotoaparatams
Prekės ženklas	Olympus
Modelis	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Židinio nuotolis	14–42 mm (atitinka 28–84 mm 35 mm formatu)
Maksimali diafragma	f/3.5 – f/5.6
Minimali diafragma	f/22
Regėjimo kampas	75° – 29°
Optinė konstrukcija	10 lęšių 8 grupėse, iš jų 2 asferiniai lęšiai
Fokusavimas	Automatinis fokusavimas (AF) / Rankinis (MF) su jungikliu
Minimalus fokusavimo atstumas	0,25 m (25 cm) per visą židinio nuotolio diapazoną
Montuotė	Four Thirds bajonetas
Filtro diametras	58 mm
Matmenys (skersmuo x ilgis)	∅ 65,5 x 61 mm
Svoris	190 g (be apsaugos gaubtuvo ir dangtelių)
Priedai komplekte	Apsaugos gaubtuvas, priekinis ir galinis dangteliai
Maitinimas	Nėra (pasyvus objektyvas, maitinamas iš fotoaparato)
Priežiūra ir valymas	Valykite minkštu audiniu. Venkite tirpiklių. Laikyti su dangteliu.
Sauga	Nežiūrėkite pro objektyvą į saulę. Nelaikykite objektyvo nukreipto į saulę, kad būtų išvengta gaisro.
Atsarginės dalys ir remontas	Kreipkitės į Olympus aptarnavimo centrą. Europos techninė pagalba.
Bendra informacija	Naudojamas su EC-14 telekonverteriu (rankiniu režimu) ir EX-25 tarpiniais žiedais (tam tikromis sąlygomis). CE ženklas.

Dažnai užduodami klausimai - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Koks yra minimalus fokusavimo atstumas?

Minimalus fokusavimo atstumas yra 0,25 m (25 cm) per visą židinio nuotolio diapazoną. Tai leidžia daryti itin artimus vaizdus su geru reprodukcijos santykiu.

Ar galiu naudoti šį objektyvą su telekonverteriu?

Taip, jis suderinamas su EC-14 telekonverteriu rankiniu fokusavimo režimu (MF). AF režimas nepalaikomas.

Koks yra filtro diametras?

Filtro sriegio skersmuo yra 58 mm. Naudokite tokio dydžio filtrus. Venkite kelių filtrų sudėjimo, kad neatsirastų vinjetavimo.

Kaip išvalyti objektyvą?

Naudokite minkštą ir sausą audinį (mikropluošto) lęšiams nuvalyti. Nenaudokite tirpiklių ar cheminių medžiagų. Laikykite objektyvą su uždėtu dangteliu.

Kokios svarbios saugos priemonės?

Niekada nežiūrėkite pro objektyvą tiesiai į saulę. Nelaikykite objektyvo nukreipto į saulę, kai jis sumontuotas ant fotoaparato, nes sutelkti spinduliai gali sugadinti fotoaparatą arba sukelti gaisrą. Visada uždėkite dangtelį.

Ar šis objektyvas suderinamas su visais Four Thirds fotoaparatais?

Taip, jis skirtas Four Thirds veidrodiniams skaitmeniniams fotoaparatams, pagamintiems Olympus ar kitų gamintojų, naudojančių šią montuotę. Patikrinkite, ar jūsų korpusas suderinamas.

Kokia yra diafragmos diapazonas?

Maksimali diafragma yra f/3.5 prie 14 mm ir f/5.6 prie 42 mm. Minimali diafragma yra f/22 per visą diapazoną.

Ar galiu naudoti storus arba sudėtinius filtrus?

Nerekomenduojama naudoti storų filtrų arba dėti kelių filtrų vienu metu, nes tai gali sukelti vinjetavimą (patamsėjusius kampus). Naudokite vieną ploną filtrą.

Kaip ilgai laikyti objektyvą?

Laikykite objektyvą sausoje ir vėsioje vietoje, apsaugotoje nuo didelės drėgmės ir temperatūros svyravimų. Visada uždėkite priekinį ir galinį dangtelius. Venkite kovos su kandimis priemonių.

Koks yra objektyvo svoris?

Objektyvas sveria 190 g be apsaugos gaubtuvo ir dangtelių. Tai lengvas ir kompaktiškas objektyvas, idealus kasdieniam transportavimui.

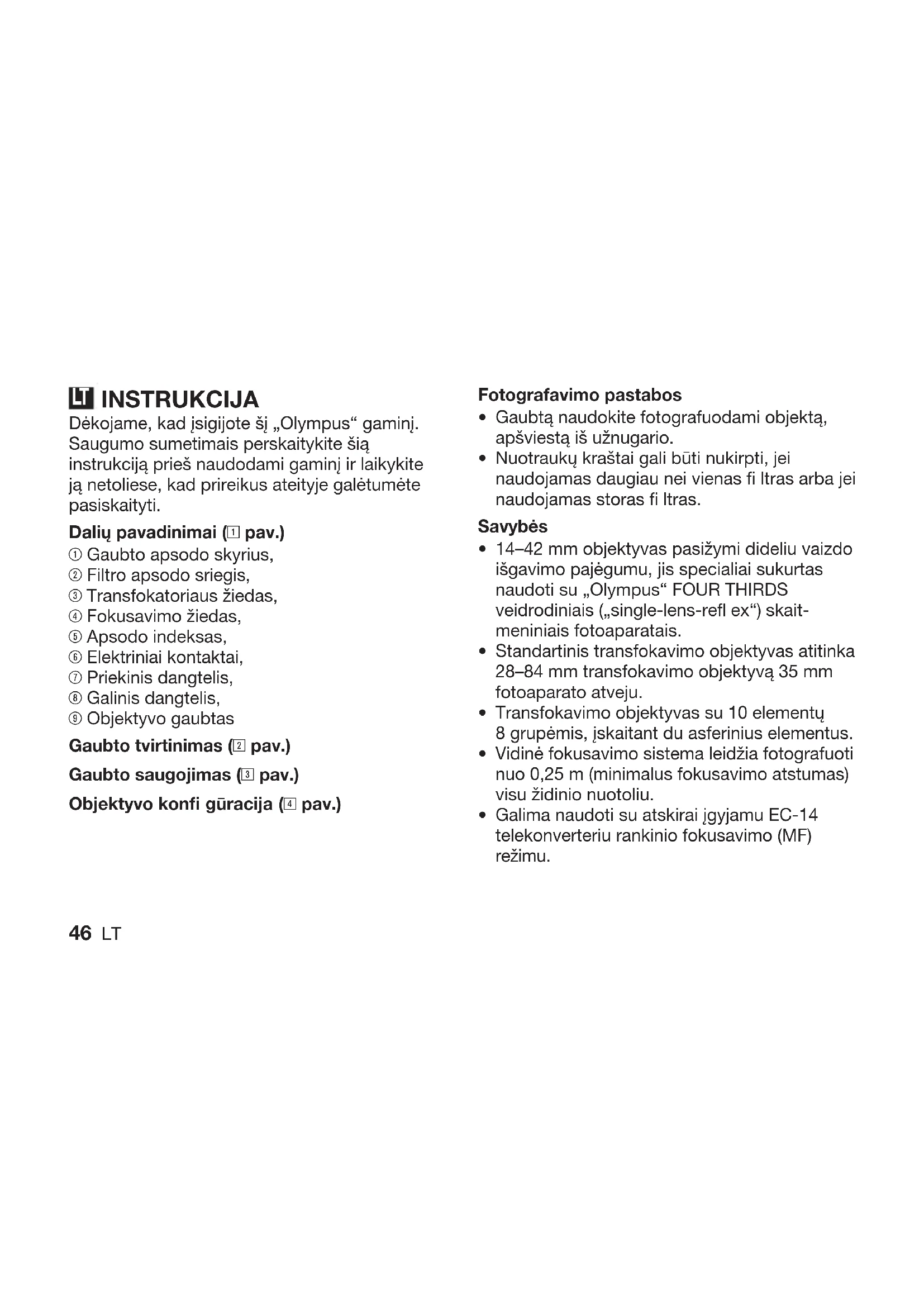

NAUDOJIMO INSTRUKCIJA ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Dėkojame, kad įsigijote šį „Olympus“ gaminį. Saugumo sumetimais perskaitykite šią instrukciją prieš naudodami gaminį ir laikykite ją netoliese, kad prireikus ateityje galėtumėte pasiskaityti.

Dalių pavadinimai (1 pav.)

① Gaubto apsodo skyrius,
② Filtro apsodo sriegis,
③ Transfokatoriaus žiedas,
④ Fokusavimo žiedas,
⑤ Apsodo indeksas,
⑥ Elektriniai kontaktai,
⑦ Priekinis dangtelis,
⑧ Galinis dangtelis,
⑨ Objektyvo gaubtas

Gaubto tvirtinimas (2 pav.)

Gaubto saugojimas (3 pav.)

Objektyvo konfi gūracija (4 pav.)

Fotografavimo pastabos

• Gaubtą naudokite fotografuodami objektą, apšviestą iš užnugario.
• Nuotraukų kraštai gali būti nukirpti, jei naudojamas daugiau nei vienas fi ltras arba jei naudojamas storas fi ltras.

Savybès

• 14–42 mm objektyvas pasižymi dideliu vaizdo išgavimo pajėgumu, jis specialiai sukurtas naudoti su „Olympus“ FOUR THIRDS veidrodiniais („single-lens-refl ex“) skait-meniniais fotoaparatais.
• Standartinis transfokavimo objektyvas atitinka 28–84 mm transfokavimo objektyvą 35 mm fotoaparato atveju.
• Transfokavimo objektyvas su 10 elementų 8 grupėmis, įskaitant du asferinius elementus.
• Vidinė fokusavimo sistema leidžia fotografuoti nuo 0,25 m (minimalus fokusavimo atstumas) visu židinio nuotoliu.
• Galima naudoti su atskirai įgyjamu EC-14 telekonverteriu rankinio fokusavimo (MF) režimu.

- Gali būti naudojama su papildomu EX-25 ilginamuoju vamzdžiu nurodytomis sąlygomis:

Židinio ilgis	Židinio reguliavimas	Darbinis atstumas	Didinimas ( ): Konvertavus j 35 mm juostinj fotoaparatą
14 mm	Negalima naudoti,nes negalimas fokusavimas.
25 mm	MF 13,3 cm 1,	02x (2,04x)
42 mm	MF 16,2 cm	- 17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Pagrindiniai techniniai duomenys

Apsodas : „Four

Fokusavimo atstumas : 14–42 mm

Maks. diafragma : f3,5–5,6

Vaizdo kampas : 75°–29°

Objektyvo : 8 grupių, 10 objektyvų

konfi gūracija Daugiasluoksnis

juostos padengimas

(iš dalies vieno

sluoksnio)

Diafragmos valdymas : nuo f3,5 iki f22

Fotografavimo ribos	:nuo 0,25 m iki∞(begalybės)
Židinio reguliavimas	:AF / MF jungimas
Svoris	:190 g(be gaubto ir dangtelio)
Matmenys	:Maks. skersmuo∅ 65,5 x Bendras ilgis61 mm
Objektyvo gaubtoapsodas	:„Bayonet“
Filtro apsodo sriegioskersmuo	:58 mm

- Techniniai duomenys gali būti keičiami be išankstinio gamintojo pranešimo ar Thirds apsodas jsipareigojimo.

Klientams Europoje

Ženklas „CE“ rodo, kad šis gaminys atitinka Europos saugos, sveikatos, aplinkos ir vartotojo apsaugos reikalavimus. „CE“ paženklinti gaminiai skirti parduoti Europoje.

Atsargumo priemonės: būtinai perskaitykite čia pateiktą informaciją

Įspėjimai: saugos priemonės

• Per objektyvą nežiūrėkite j saulę. Galite apakti arba sugadinti regėjimą.
• Nepalikite objektyvo be dangtelio. Objektyve susiliejus saulės šviesai kyla gaisro pavojus.
• Nenukreipkite fotoaparato objektyvo tiesiai j saule. Saulès šviesa objektyve susilies ir susifokusuos fotoaparato viduje, del to galimi gedimai ar gaisras.

Atsargumo priemonės naudojantis

• Darbinês temperatūros diapazonas nuo +40 °C iki -10 °C.
• Saugokite nuo staigių temperatūros pokyčių.
• Neděkite objektyvo kontaktais žemyn.
• Saugokite nuo per didelio slègio.
• Nelieskite objektyvo.
• Nenardinkite j vandenj ir kitus skysčius.
• Nelieskite kontaktu.

• Nemétykite.

• Saugokite nuo organinių tirpiklių.

• Saugokite nuo didelès drègmès.
• Saugokite nuo magnetinio lauko šaltinių.
• Nelaikykite fotoaparato už objektyvo dalies, išsikišusios fokusavimo metu.

Laikymo atsargumo priemonės

• Ant nenaudojamo objektyvo uždėkite dangtelį.
• Objektyvą valykite medžiaga arba švelniu skudurėliu.
• Venkite repelentų kandims.

Iškilus problemoms, susisiekite su artimiausiu „Olympus“ aptarnavimo centru.

- Europos klientų aptarnavimo techninis skyrius

Apsilankykite mūsų tinklalapyje http://www.olympus-europa.com arba paskambinkite NUMERIU:

Tel. 00800 - 67 10 83 00 (nemokamas)

+49 180 5 - 67 10 83 arba

+49 40 - 237 73 48 99 (mokamas)
