Produkttyp	Standardzoomobjektiv för Four Thirds-systemkameror
Märke	Olympus
Modell	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Brännvidd	14–42 mm (motsvarar 28–84 mm i 35 mm-format)
Maximal bländare	f/3.5–f/5.6
Minsta bländare	f/22
Bildvinkel	75°–29°
Optisk konstruktion	10 linser i 8 grupper, varav 2 asfäriska linser
Fokusering	Autofokus (AF) / Manuell (MF) med omkopplare
Minsta fokuseringsavstånd	0,25 m (25 cm) över hela zoomområdet
Fattning	Four Thirds-bajonettfattning
Filterdiameter	58 mm
Mått (Diameter x Längd)	∅ 65,5 × 61 mm
Vikt	190 g (utan motljusskydd och lock)
Medföljande tillbehör	Motljusskydd, främre och bakre lock
Strömförsörjning	Ingen (passivt objektiv, drivs av kameran)
Skötsel och rengöring	Rengör med en mjuk trasa. Undvik lösningsmedel. Förvara med lock.
Säkerhet	Titta aldrig på solen genom objektivet. Utsätt inte för solen för att undvika brand.
Reservdelar och reparerbarhet	Kontakta Olympus service. Europeisk teknisk support.
Allmän information	Användbar med telekonverter EC-14 (manuell fokus) och mellanring EX-25 (under vissa förutsättningar). CE-märkt.

Vanliga frågor - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Vad är minsta fokuseringsavståndet?

Minsta fokuseringsavståndet är 0,25 m (25 cm) över hela zoomområdet. Detta möjliggör närbilder med bra avbildningsskala.

Kan jag använda detta objektiv med en telekonverter?

Ja, det är kompatibelt med telekonvertern EC-14 i manuell fokus (MF). AF-läge stöds inte.

Vad är filterdiametern?

Filtergängans diameter är 58 mm. Använd filter i denna storlek. Undvik att stapla flera filter för att undvika vinjettering.

Hur rengör jag objektivet?

Använd en mjuk och torr trasa (mikrofiber) för att torka linserna. Använd aldrig lösningsmedel eller kemikalier. Förvara objektivet med locket på.

Vilka viktiga säkerhetsåtgärder finns?

Titta aldrig på solen genom objektivet. Lämna inte objektivet riktat mot solen när det är monterat på kameran, eftersom koncentrerade strålar kan skada kameran eller orsaka brand. Sätt alltid på locket.

Är detta objektiv kompatibelt med alla Four Thirds-kameror?

Ja, det är designat för Four Thirds systemkameror från Olympus och andra tillverkare som använder denna fattning. Kontrollera att din kamera är kompatibel.

Vad är bländarområdet?

Maximal bländare är f/3.5 vid 14 mm och f/5.6 vid 42 mm. Minsta bländare är f/22 över hela området.

Kan jag använda tjocka eller flera filter?

Det rekommenderas inte att använda tjocka filter eller stapla flera filter, eftersom det kan orsaka vinjettering (mörka hörn) på bilderna. Använd ett enda tunt filter.

Hur förvarar jag objektivet under längre tid?

Förvara objektivet på en torr och sval plats, skyddat från överdriven fukt och temperaturväxlingar. Sätt alltid på främre och bakre lock. Undvik malmedel.

Vad är objektivets vikt?

Objektivet väger 190 g utan motljusskydd och lock. Det är ett lätt och kompakt objektiv, idealiskt för dagligt bruk.

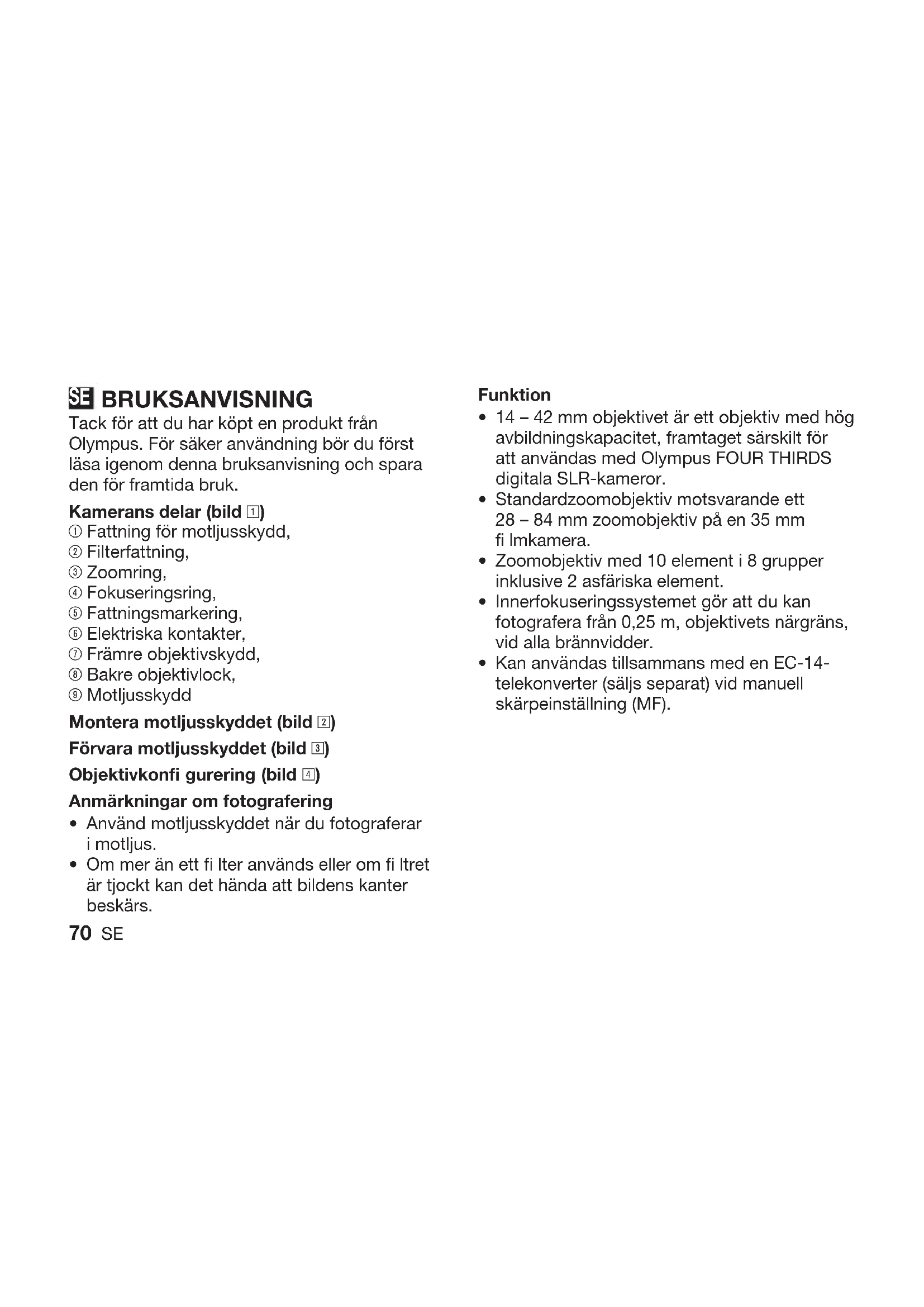

BRUKSANVISNING ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Lenskapvatting : Bajonet

Filtervatting diameter : 58 mm

Merknader om fotografering

Tack för att du har köpt en produkt från Olympus. För säker användning bör du först läsa igenom denna bruksanvisning och spara den för framtida bruk.

Kamerans delar (bild 1)

① Fattning för motljusskydd,
② Filterfattning,
③ Zoomring,
④ Fokuseringsring,
⑤ Fattningsmarkering,
⑥ Elektriska kontakter,
⑦ Främre objektivskydd,
⑧ Bakre objektivlock,
⑨ Motljusskydd

Montera motljusskyddet (bild 2)

Förvara motljusskyddet (bild 3)

Objektivkonfi gurering (bild 4)

Anmärkningar om fotografering

• Använd motljusskyddet när du fotograferar i motljus.
• Om mer än ett fi Iter används eller om fi ltret är tjockt kan det hända att bildens kanter beskärs.

70 SE

Funktion

• 14 – 42 mm objektivet är ett objektiv med hög avbildningskapacitet, framtaget särskilt för att användas med Olympus FOUR THIRDS digitala SLR-kameror.
• Standardzoomobjektiv motsvarande ett 28 – 84 mm zoomobjektiv på en 35 mm fi Imkamera.
• Zoomobjektiv med 10 element i 8 grupper inklusive 2 asfäriska element.
• Innerfokuseringssystemet gör att du kan fotografera från 0,25 m, objektivets närgräns, vid alla brännvidder.
• Kan användas tillsammans med en EC-14-telekonverter (säljs separat) vid manuell skärpeinställning (MF).

- Kan användas tillsammans med en EX-25-mellanring (säljs separat) under följande förhållanden:

Brännvidd Skärpa justering	Räckvidd Förstoring(): Vid konvertering till en 35 mm fi Imkamera
14 mm Kan inte användas på grund av att skärpeinställning är omöjligt.
25 mm MF 13,3 cm 1	02x (2,04x)
42 mm MF 16,2 cm	-17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Tekniska data

Fattning : Four

Fokuseringsområde : 14 – 42 mm

Max. bländare : f3,5 - 5,6

Bildvinkel : 75^-29^

Objektivkonfigurering : 8 grupper, 10 objektiv Flerskiktig ytbeläggning (delvis enkel-skiktad)

Bländaromfång	: f3,5 till f22
Fotograferingsavstånd	: 0,25 m till (oändligt)
Skärpejustering	: Växla mellan AF/MF
Vikt	: 190 g (utan motljusskydd och objektivskydd)
Mått	: Max. diameter 65,5 x Totallängd 61 mm

Fattning för

motljusskydd : Bajonett

Filterfattning diameter : 58 mm

- Tekniska data kan ändras utan föregående meddelande och utan skyldigheter från tillverkarens sida.

För kunder i Europa Thirds-fattning

»CE»-märket visar att produkten följer den europeiska standarden för säkerhet, hälsoskydd, miljöskydd och kundskydd. CE-märkta produkter säljs i Europ

Obs! Läs noga igenom informationen nedan

Varningar: Säkerhetsföreskrifter

• Titta inte direkt mot solen genom objektivet. Du kan bli blind eller synskadad.
• Låt inte objektivet ligga utan skydd. Om solljus strålar in genom objektivet, kan det börja brinna.
• Rikta inte kameraobjektivet mot solen. Solljus strålar in i objektivet och koncentreras inuti kameran och kan göra att kameran inte fungerar korrekt eller orsaka brand.

Säkerhetsföreskrifter

• Användningstemperatur +40 °C till -10 °C.
• Undvik plötsliga temperaturförändringar.
• Lägg inte objektivet med kontaktytorna nedåt.
• Undvik för högt tryck.
  • Rör inte vid linsen.
• Sänk inte ner i vatten.
  • Rör inte vid kontaktytorna.

• Tappa inte.

• Undvik organiska lösningsmedel.

• Undvik för mycket fukt.
• Undvik magnetism.
• Håll inte kameran i den delen av objektivet som skjutits ut under skärpeinställningen.

Förvaring

• Sätt på skyddet när objektivet inte används.
• Använd mjukt papper eller en mjuk trasa för att ta bort smuts från objektivet.
• Undvik malmedel.

Kontakta din närmaste Olympus service-station om något problem uppstår.

- Teknisk kundsupport i Europa Besök vår hemsida http://www.olympus-europa.com eller ring: Tel. 00800 - 67 10 83 00 (avgiftsfritt) +49 180 5 - 67 10 83 eller +49 40 - 237 73 48 99 (avgift)
