Producttype	Standaard zoomobjectief voor Four Thirds digitale spiegelreflexcamera's
Merk	Olympus
Model	ZUIKO DIGITAL ED 14-42mm 1:3.5-5.6
Brandpuntsafstand	14 tot 42 mm (equivalent 28-84 mm in 35 mm)
Maximale diafragma	f/3.5 tot f/5.6
Minimale diafragma	f/22
Beeldhoek	75° tot 29°
Optische constructie	10 lenzen in 8 groepen, waaronder 2 asferische lenzen
Scherpstelling	Autofocus (AF) / Handmatig (MF) met schakelaar
Minimale scherpstelafstand	0,25 m (25 cm) over het gehele brandpuntbereik
Vatting	Four Thirds bajonet
Filterdiameter	58 mm
Afmetingen (Diameter x Lengte)	∅ 65,5 x 61 mm
Gewicht	190 g (zonder zonnekap en doppen)
Meegeleverde accessoires	Zonnekap, voorste en achterste dop
Voeding	Geen (passief objectief, gevoed door de camera)
Onderhoud en reiniging	Reinigen met een zachte doek. Vermijd oplosmiddelen. Opbergen met dop.
Veiligheid	Kijk niet door de lens naar de zon. Niet in de zon laten liggen om brand te voorkomen.
Onderdelen en repareerbaarheid	Neem contact op met de Olympus-service. Europese technische ondersteuning.
Algemene informatie	Gebruikbaar met teleconverter EC-14 (in MF) en tussenring EX-25 (onder voorwaarden). CE-markering.

Veelgestelde vragen - ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is 0,25 m (25 cm) over het gehele brandpuntbereik. Dit maakt close-ups mogelijk met een goede reproductieverhouding.

Kan ik deze lens met een teleconverter gebruiken?

Ja, het is compatibel met de teleconverter EC-14 in de handmatige scherpstelmodus (MF). Gebruik in AF wordt niet ondersteund.

Wat is de filterdiameter?

De filterdraad diameter is 58 mm. Gebruik filters van deze maat. Stapel geen meerdere filters om vignettering te voorkomen.

Hoe maak ik de lens schoon?

Gebruik een zachte, droge doek (microvezel) om de lenzen af te vegen. Gebruik nooit oplosmiddelen of chemicaliën. Berg de lens op met de dop.

Wat zijn de belangrijke veiligheidsvoorschriften?

Kijk nooit met de lens naar de zon. Richt de lens niet op de zon wanneer deze op de camera is gemonteerd, omdat geconcentreerde stralen de camera kunnen beschadigen of brand kunnen veroorzaken. Doe altijd de dop terug.

Is deze lens compatibel met alle Four Thirds-camera's?

Ja, het is ontworpen voor Four Thirds digitale spiegelreflexcamera's van Olympus en andere merken die deze vatting gebruiken. Controleer of uw camera compatibel is.

Wat is het diafragmabereik?

Het maximale diafragma is f/3.5 bij 14 mm en f/5.6 bij 42 mm. Het minimale diafragma is f/22 over het gehele bereik.

Kan ik dikke of gestapelde filters gebruiken?

Het wordt afgeraden om dikke filters te gebruiken of meerdere filters te stapelen, omdat dit kan leiden tot vignettering (donkere hoeken) in de beelden. Gebruik één dun filter.

Hoe bewaar ik de lens voor langere tijd?

Bewaar de lens op een droge en koele plaats, uit de buurt van overmatige vochtigheid en temperatuurschommelingen. Plaats altijd de voor- en achterdop. Vermijd mottenballen.

Wat is het gewicht van de lens?

De lens weegt 190 g zonder zonnekap en doppen. Het is een lichte en compacte lens, ideaal voor dagelijks vervoer.

GEBRUIKSAANWIJZING ZUIKO DIGITAL ED 1442mm 1:3.55.6 OLYMPUS

00800 - 67 10 83 00 (uden gebyr)

+49 180 5 - 67 10 83 eller

+49 40 - 237 73 48 99 (med gebyr)

JUHISED

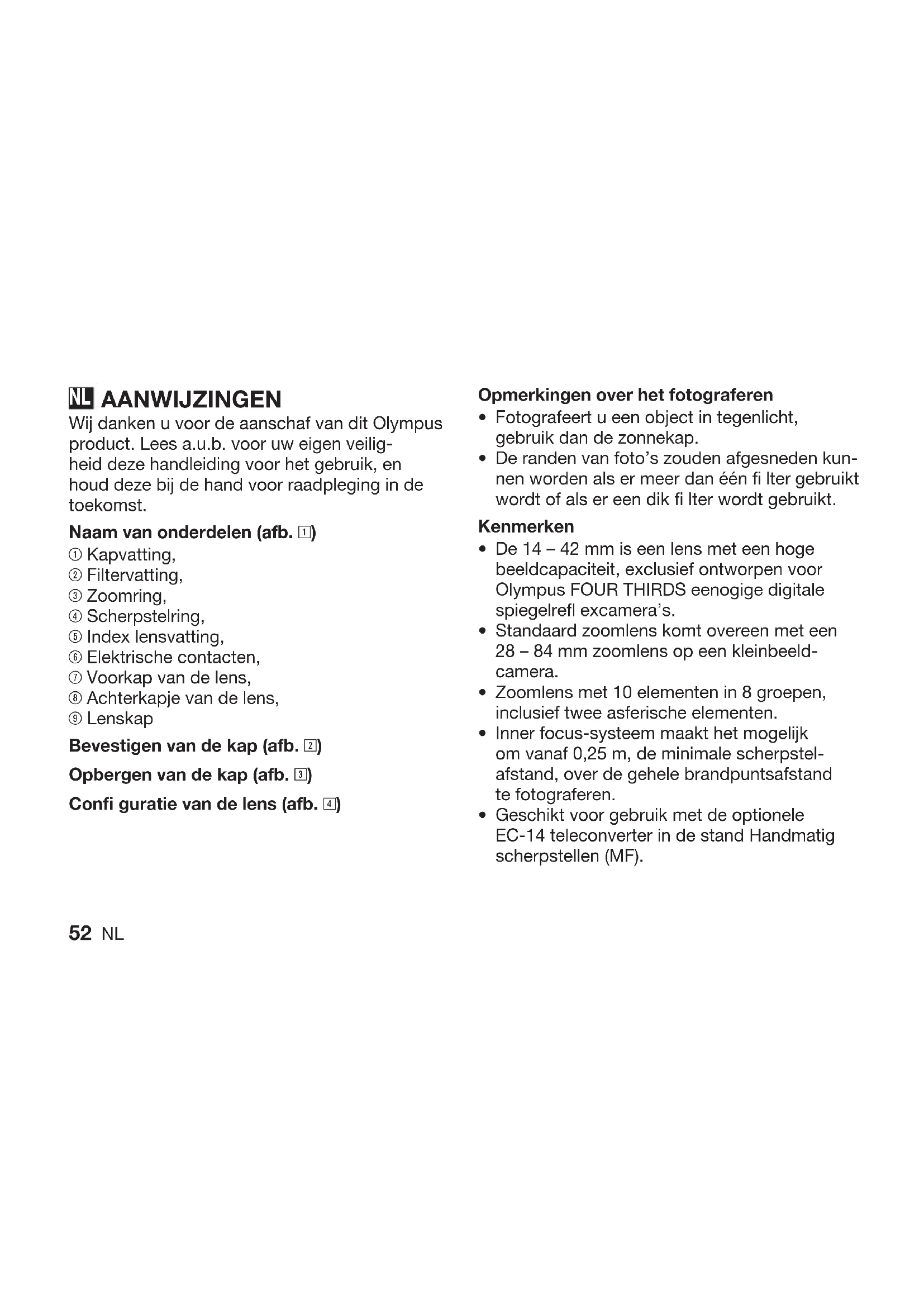

Wij danken u voor de aanschaf van dit Olympus product. Lees a.u.b. voor uw eigen veiligheid deze handleiding voor het gebruik, en houd deze bij de hand voor raadpleging in de toekomst.

Naam van onderdelen (afb. 1)

① Kapvatting,
② Filtervatting,
③ Zoomring,
④ Scherpstelring,
⑤ Index lensvatting,
⑥ Elektrische contacten,
⑦ Voorkap van de lens,
⑧ Achterkapje van de lens,
⑨ Lenskap

Bevestigen van de kap (afb. 2)

Opbergen van de kap (afb. 3)

Confi guratie van de lens (afb. 4)

Opmerkingen over het fotograferen

• Fotografeert u een object in tegenlicht, gebruik dan de zonnekap.
• De randen van foto's zouden afgesneden kunnen worden als er meer dan één fi liter gebruikt wordt of als er een dik fi liter wordt gebruikt.

Kenmerken

• De 14 – 42 mm is een lens met een hoge beeldcapaciteit, exclusief ontworpen voor Olympus FOUR THIRDS eenogige digitale spiegelrefl excamera's.
• Standaard zoomlens komt overeen met een 28 – 84 mm zoomlens op een kleinbeeld-camera.
• Zoomlens met 10 elementen in 8 groepen, inclusief twee asferische elementen.
• Inner focus-systeem maakt het mogelijk om vanaf 0,25 m, de minimale scherpstelafstand, over de gehele brandpuntsafstand te fotograferen.
• Geschikt voor gebruik met de optionele EC-14 teleconverter in de stand Handmatig scherpstellen (MF).

- Kan gebruikt worden met de optionele EX-25 teleconverter onder de volgende voorwaarden:

Brand-punts-afstand	Scherp-stellen aan-passing	Werk-afstand	Vergroting (): Indien geconverteerd naar kleinbeeld-camera
14 mm	Niet bruikbaar omdat scherpstellen onmogelijk is.
25 mm	MF 13,3 cm	1,02x (2,04x)
42 mm	MF 16,2 cm	-17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Belangrijkste technische gegevens

Lensvatting : Four

Scherpstelafstand : 14 – 42 mm

Max. diafragma : f3.5 - 5.6

Beeldhoek : 75° – 29°

Confi guratie : 8 groepen, 10 lenzen

van de lens Meerlaagscoating

(gedeeltelijk enkellaags)

Irisinstelling : f3.5 tot f22

Afmetingen : Max. doorsn. ∅ 65,5 > totale lengte 61 mm

- Wijzigingen in de technische gegevens voorbehouden zonder voorafgaande kennisgeving of enige verplichting van de zijde van de fabrikant.

Voor klanten in Europa

Het waarmerk "CE" garandeert dat dit product voldoet aan de richtlijnen van de EU (Europese Unie) wat betreft veiligheid, gezondheid, milieu-aspecten en bescherming van de gebruiker. Producten met CE-keurmerk zijn te koop in Europa.

Voorzorgsmaatregelen:

Zorg ervoor dat u het volgende leest

Waarschuwingen: Veiligheidsmaatregelen

• Kijk niet door de lens naar de zon. Dit kan blindheid of beschadiging van het gezichtsvermogen veroorzaken.
• Plaats het kapje altijd terug op de lens. Als er zonlicht wordt gebundeld door de lens, kan er brand ontstaan.
• Richt de cameralens niet op de zon. Hierdoor kan het zonlicht zich in de lens bundelen en zich verzamelen in de camera, wat kan leiden tot een storing of brand.

Voorzorgsmaatregelen voor gebruik

• Temperatuurbereik voor bediening +40 °C tot -10 °C.
• Voorkom abrupte temperatuurwijzigingen.
• Plaats de lens niet met de contacten naar beneden.
  • Voorkom te hoge druk.
• Raak de lens niet aan.
• Niet onderdompelen.

• Raak de contacten niet aan.
- Laat niet vallen.
- Vermijd organische oplosmiddelen.
• Voorkom overmatig vocht.
• Voorkom magnetische velden.
- Houd de camera niet vast aan het deel van de lens dat uitgeschoven is bij het scherpstellen.

Voorzorgsmaatregelen voor opslag

• Plaats het kapje op de lens als deze niet wordt gebruikt.
• Gebruik voor het reinigen van de lens zakdoekjes of een zachte doek.
• Vermijd mottenballen.

Neem contact op met het servicecentrum van Olympus bij u in de buurt, indien er zich problemen voordoen.

• Europese Technische klantendienst

Bezoek onze homepage http://www.olympus-europa.com

of bel het NUMMER:

Tel. 00800 - 67 10 83 00 (gratis)

+49 180 5 - 67 10 83 of

+49 40 - 237 73 48 99 (volgens tarief)
