Caractéristiques techniques	AL-KO 3500C, générateur à essence, puissance maximale 3500 W, puissance nominale 3000 W, moteur 4 temps, capacité du réservoir 15 L, autonomie jusqu'à 12 heures.
Utilisation	Idéal pour les chantiers, les camping et les situations d'urgence, alimentation d'outils électriques et appareils électroménagers.
Maintenance et réparation	Vérifier régulièrement l'huile moteur, nettoyer le filtre à air, contrôler le niveau de carburant, effectuer un entretien annuel recommandé.
Sécurité	Utiliser en extérieur pour éviter l'accumulation de monoxyde de carbone, ne pas surcharger le générateur, porter des gants lors de la manipulation de l'appareil.
Informations générales	Poids 45 kg, dimensions 60 x 45 x 45 cm, garantie 2 ans, conformité aux normes CE.

FOIRE AUX QUESTIONS - 3500C AL-KO

Comment démarrer le générateur AL-KO 3500C ?

Pour démarrer le générateur, assurez-vous que le réservoir de carburant est plein, vérifiez que l'interrupteur est en position 'ON', tirez sur le cordon de démarrage jusqu'à ce que le moteur démarre.

Que faire si le générateur ne démarre pas ?

Vérifiez d'abord le niveau de carburant, assurez-vous que le réservoir n'est pas vide. Vérifiez également la batterie et les connexions électriques. Si le problème persiste, consultez le manuel d'utilisation.

Comment savoir si le générateur est en surcharge ?

Le générateur AL-KO 3500C est équipé d'un indicateur de surcharge. Si l'indicateur s'illumine, cela signifie que la puissance utilisée dépasse la capacité du générateur. Réduisez la charge immédiatement.

Quel type de carburant dois-je utiliser pour le AL-KO 3500C ?

Utilisez de l'essence sans plomb avec un indice d'octane minimum de 95 pour le générateur AL-KO 3500C.

Comment entretenir le générateur AL-KO 3500C ?

Pour un entretien régulier, vérifiez et changez l'huile moteur, nettoyez ou remplacez le filtre à air et assurez-vous que le système d'échappement est dégagé. Consultez le manuel pour les intervalles spécifiques.

Puis-je utiliser le générateur à l'intérieur ?

Non, le générateur AL-KO 3500C doit être utilisé uniquement à l'extérieur dans un espace bien aéré, car il émet des gaz d'échappement nocifs.

Comment stocker le générateur pendant une longue période ?

Avant de stocker le générateur, vidangez le carburant, nettoyez le filtre à air, et assurez-vous que l'huile est à un niveau approprié. Rangez-le dans un endroit sec et frais.

Quelle est la capacité de puissance du générateur AL-KO 3500C ?

Le générateur AL-KO 3500C a une puissance maximale de 3500 W et une puissance nominale de 3000 W.

Comment connecter des appareils au générateur ?

Utilisez des prises appropriées pour connecter vos appareils au générateur. Assurez-vous que la puissance totale des appareils ne dépasse pas la capacité du générateur.

Que faire si le générateur émet un bruit anormal ?

Si le générateur émet un bruit anormal, arrêtez-le immédiatement et vérifiez les niveaux d'huile et de carburant. Si le problème persiste, contactez un professionnel ou le service après-vente.

MODE D'EMPLOI 3500C AL-KO

1. Draai de benzinekraan open en LAST benzine in de carburateur stromen.

Choke (C)

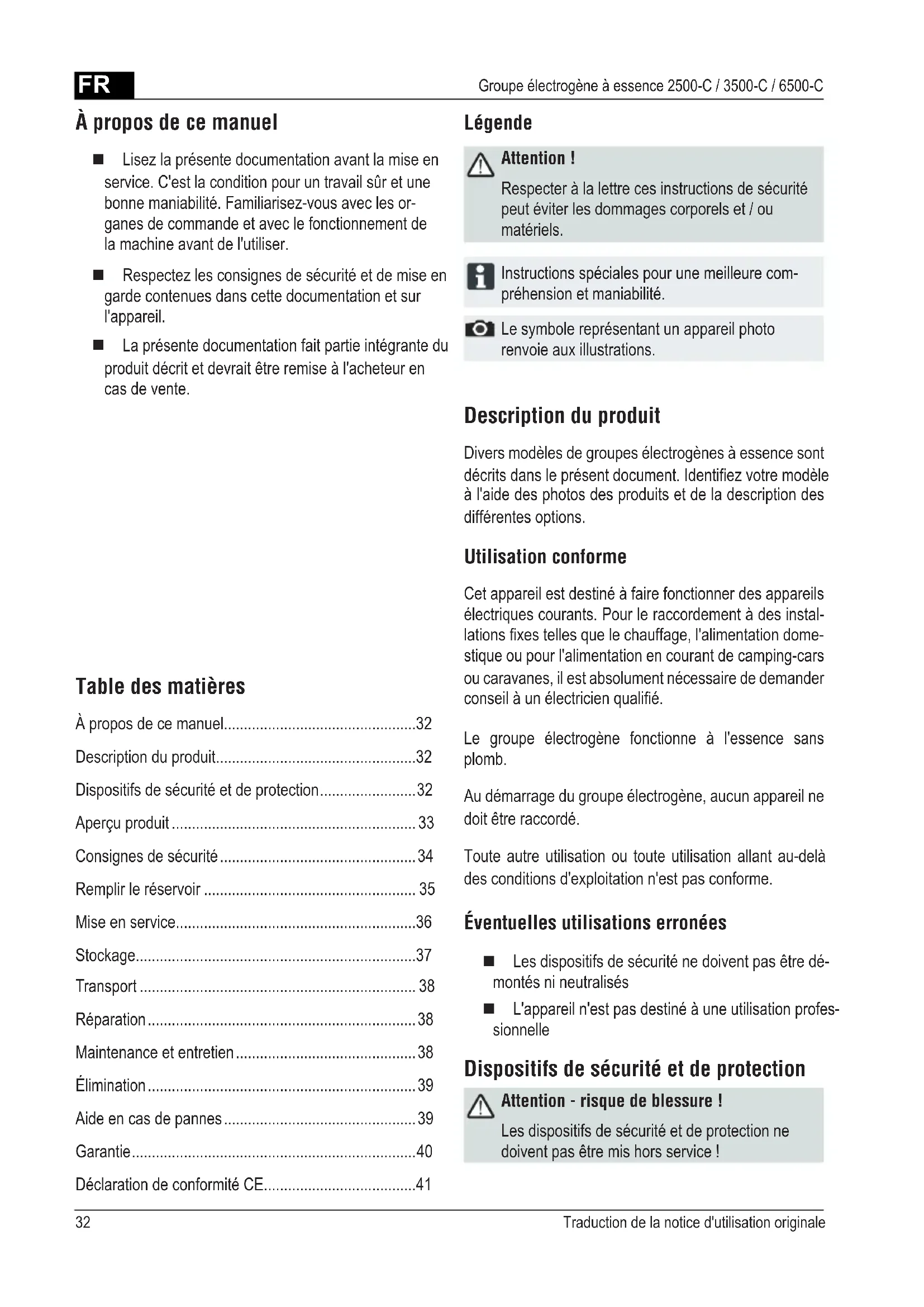

A propos de ce manuel

Lisez la presente documentation avant la mise en service. C'est la condition pour un travail sur et uneonne maniability.Familiarisez-vous avec les organes de commande et avec le fonctionnement de la machine avant de l'utiliser.
Respectez les consignes de sécurité et de mise en garde contenues dans cette documentation et sur l'appareil.
La presente documentation fait partie intégrante du produit décrit et devrait être remise à l'acheteur en cas de vente.

Legende

Attention!

Respecter à la dette ces instructions de sécurité peut éviter les dommages corporels et / ou matériels.

Instructions spéciales pour une(Meilleurecomprehension et maniabilité.

Le symbole représentant un apparéil photo renvoie aux illustrations.

Description du produit

Divers modèles de groupes électrogènes à essence sont décrits dans le present document. Identifiez votre modèle à l'aide des photos des produits et de la description des différentes options.

Utilisation conforme

Cet apparéil est destiné à faire fonctionner des apparéils électriques courants. Pour le raccordement à des installations fixes telles que le chauffage, l'alimentation domestique ou pour l'alimentation en courant de camping-cars ou caravanes, il est absolument nécessaire de demander conseil à un électrique qualifié.

Le groupe électrogène fonctionne à l'essence sans plomb.

Au démarrage du groupe électrogène, notamment apparéil ne doit être raccordé.

Toute autre utilisation ou toute utilisation allant au-delà des conditions d'exploitation n'est pas conforme.

Éventuelles utilisations erronées

Les dispositifs de sécurité ne doivent pas etre démontés ni neutralisés
L'appareil n'est pas destiné à une utilisation professionnelle

Dispositifs de sécurité et de protection

Attention - risque de blessure!

Les dispositifs de sécurité et de protection ne doivent pas etre mis hors service!

Table des matieres

A propos de ce manuel. 32
Description du produit 32
Dispositifs de sécurité et de protection. 32
Aperçu produit 33
Consignes de sécurité 34
Remplir le réservoir 35
Mise en service. 36
Stockage 37
Transport 38
Réparation 38
Maintenance et entretien 38
Élimination 39
Aide en cas de pannes 39
Garantie. 40
Déclaration de conformité CE. 41

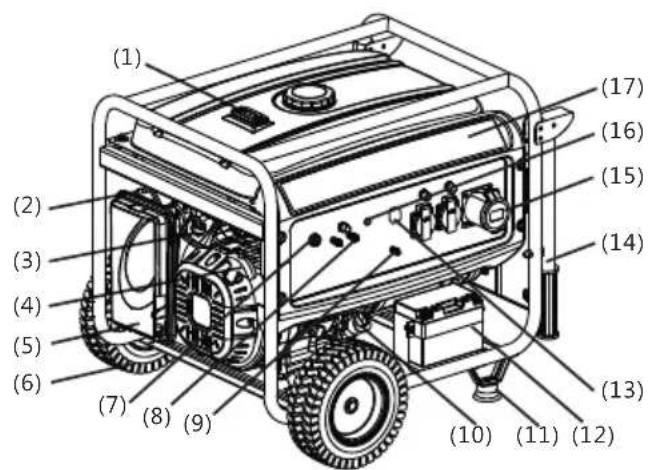

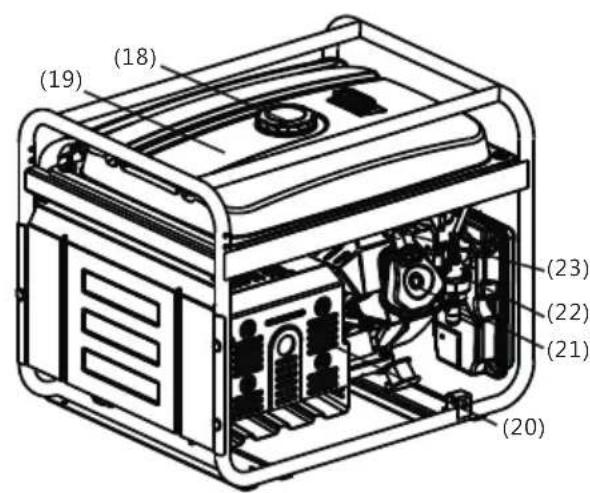

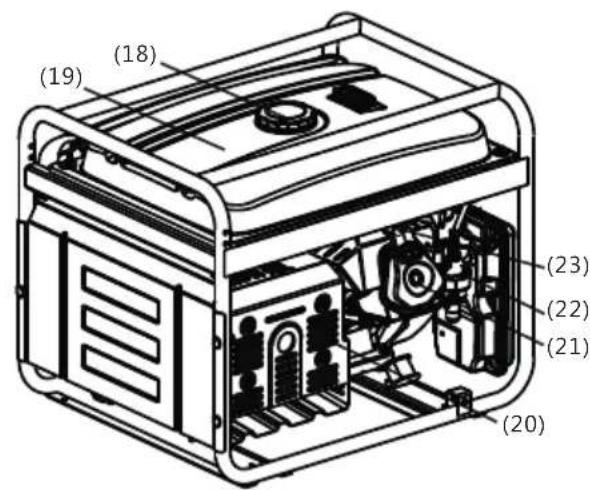

Aperçu produit

1 Jauge de carburant 13 Disjoncteur CA
2 Soupape d'étranglement 14 Tube main courante		1)
3 Soupape à carburant 15 Sortie CA
4 Poignée du démarreur 16 Voyant de sortie
5 Épurateur d'air 17 Panneau de commande
6 Roue 1)	18 Bouchon du réservoir à essence
7 Commutateur moteur 19 Réservoir à essence
8 Sortie CC 20 Silencieux d'échappement
9 Borne de masse 21 Culasse de cylindre
10 Bouchon de replissage d'huile 22 Carburateur
11 Pied 1)	23 Bougie d'allumage
12 Batterie de démarrage 2)

1) En option 2) Uniquement pour le AL-KO 6500-C

Symboles sur I'appareil

Attention ! Une prudence particulière est requise lors de la manipulation.	Risque d'accordance dû au carburant ou à l'huile ! Avant de faire le plein de carburant ou d'huile, laisser refroidir l'appareil
Lire la présente notice d'utilisation avant la mise en service !
Risque d'intoxication aux gaz d'échémpement ! Porter un casque anti-bruit !
Ne pas faire fonctionner l'appareil dans des locaux fermés ou dans des zones de travail mal ventilées (par ex. un garage).	Ne pas raccorder le groupe électrogène sur le réseau électrique domestique.
Attention ! Risque d'électrocution. Avant toute opération tirer le connecteur de bougies d'allumage de l'appareil.

Consignes de sécurité

Attention - danger de mort!

Ne pas utiliser le groupe électrogène en cas de pluie ou de forte humidité de l'air.

Attention!

N'utilisez que des apparèils dans un état impeccable !

Attention - risque de blessure!

Les dispositifs de sécurité et de protection ne doivent pas etre mis hors service!

Attention - risque d'incendie!

Ne pas laisser la machine dans des locaux dans lesquels les vapeurs d'essence peuvent entrer en contact avec du feu ou des étincelles!

Protégier la zone entourant le moteur, le pot d'échéappement, le carter de batterie et le réservoir de carburant contre la poussière, l'essence et l'huile.

Ne pas poser d'objets ou matieres combustibles ou facilement inflammables à proximate de la sortie des gaz d'échéppement

Attention - risque d'asphyxie!

Ne pas faire fonctionner l'appareil dans des locaux fermes ou dans des zones de travail mal ventilées (par ex. un garage). Les gaz d'échéppement contiennent du monoxyde de carbone toxique et d'autres polluants.

Attention!

Ne pas raccorder le groupe electrogène sur le reseau electrique domestique

Attention! Risque de brûlures!

Certaines parties du groupe electrogène chauffent fortement à l'utilisation et restent chaudes même après l'arrêt du groupe electrogène.

Le silencieux d'échéppement émet des gaz d'échéppement très chauds

Attention!

Le groupe electrogène doit être mis à la terre de façon sécurisée

Eloigner les fierces personnes de la zone à risques

L'utilisateur ou le propriétaire de la machine est responsable en cas d'accidents avec des tiers ou de dégats liés à leurs biens
Les enfants ou les personnes ne connaissant pas le mode d'emploi, ne doivent pas utiliser l'appareil
Eloigner les enfants de la zone de fonctionnement
Respecter les réglementations locales concernant l'âge minimum de l'utilisateur
L'appareil ne doit pas etre utilise sous l'emprise de l'alcool, de drogues ou de medicaments
Porter des vêtements de protection adaptés

Pantalon long
Chaussures solides et antidérapantes
Casque anti-bruit

Utilisation sur sol pentu ou inégal
Veiller toujours a avoir une position assurée
N'utiliser l'appareil qu'en cas de lumière du jour suffisante ou avec un éclairage artificiel
Respecter la réglementation spécifique au pays en ce qui concerne les heures d'exploitation
Ne pas laisser l'appareil sans surveillance lorsqu'il est prét à l'emploi
Ne jamais faire fonctionner l'appareil ni les apparciels devant y'être raccordés lorsque leurs dispositifs de protection sont endommagés
Avant chaque utilisation, contrôle la présence de dommages sur l'appareil, replacer les pieces endommagées avant toute nouvelle utilisation

Vérifier si l'appareil a subi des dommages et effectuer les réparations nécessaires avant de le redémarrer.

• Arrête le moteur, attendre que l'appareil soit complètement arrêté et débrancher le connecteur de bougies d'allumage

En fin d'utilisation de l'appareil
Apre's l' apparition de pannes
Des pannes ou vibrations inhabituelles surviennent sur l'appareil
Pour le transport

• Brancher le connecteur de bougies d'allumage et lancer le moteur

• ÀpRES résolution des pannes (voir le tableau des pannes) et vérification de l'appareil
  Apre's le nettoyage de l'appareil

Ne pas consommer de nourriture ni de boisson en faisant le plein d'essence ou d'huile

Ne pas inhaler les vapeurs d'essence
Ne jamais soulever ou porter l'appareil lorsque le moteur tourne
Avant utilisation, veiller à bien fixer les écrous, les vis et les boulons
Ne pas utiliser l'appareil en sous-sol
Ne pas utiliser de fil dénudé pour le raccordement avec les apparèils électriques - toujours utiliser le cable et la fiche adaptations
En cas d'utilisation de rallonges ou d'une armoire de distribution électrique mobile, respecter la longueur maximale de cable

En cas d'utilisation de rallonges ou d'une armoire de distribution électrique mobile, respecter la longueur maximale de cable

pour 1,5mm^2max . 60~m

pour 2,5 mm² max. 100 m

Remplir le réservoir

Avant la mise en service, il vous faut faire le plein de l'appareil.

Mise en garde - Risque d'incendie!

L'essence et l'huile sont hautement inflammables!

Consommables

	Essence Huile de	mateur
Type	essence ordinaire / sans plomb	voir (10)
Capacité de remplissement	voir c aractéristiques techniques	voir caractéristiques techniques

Sécurité

Mise en garde!

Ne jamais laisser tourner le moteur dans des locaux fermés. Risque d'intoxication!

• Conserver l'essence et l'huile uniquement dans des conteneurs prévus à cet effet
  Remplir ou vider le réservoir d'essence ou d'huile uniquement en plein air et lorsque le moteur est froid
  Ne pas faire le plein d'essence ou d'huile lorsque le moteur tourne
  Ne pas trop replir le réservoir (l'essence se dilate)
  Ne pas fumer lors du plein
  Ne pas ouvrir le bouchon de réserve lorsque le moteur est en marche ou qu'il est chaud
• Remplacer le réservoir ou le bouchon de réservoir endommagé
  Toujours bien fermer le bouchon de réservoir
  Lorsque de l'essence s'est repandue :

ne pasmettrele moteur en marche
éviter les essais d'allumage
nettoyer l'appareil
avant de refaire un plein d'essence, laisser refroidir le moteur et éviter de le renverser
du carburant renversé peut endommager les pieces en plastique. Essuyer immédiatement le carburant. La garantie ne couvre pas les dommages causés aux pieces en plastique par du carburant

Lorsque de I'huile de moteur s'est repandue :

ne pasmettrele moteur en marche
absorber l'huile de moteur repandue avec un liant d'huile ou l'éponger avec un chiffon et s'en débarrasser de manière conforme
nettoyer l'appareil

Ne pas jeter l'huile usagée :

a la poubelle
■ dans les canalisations, les écouts ou dans la terre

Mettre l'huile usagée dans un contueur fermé et la confier à un centre de recyclage ou à un point de service après-vente.

Remplir le réservoir

Faire le plein d'essence (c)

1. Dévisser le couvercle du réservoir, le conserver dans un endroit propre.
2. Faire le plein d'essence avec un entonnoir.
3. Bien fermer et nettoyer l'ouverture du réservoir.

Faire le plein d'huile de moteur (c4)

1. Dévisser le couvercle du réservoir d'huile, conserver le bouchon dans un endroit propre.
2. Faire le plein d'huile avec un entonnoir.
3. Bien fermer et nettoyer l'ouverture de replissage d'huile.

Mise en service

Attention!

Le groupe electrogène doit être mis à la terre de façon sécurisée

Le symbole représentant un apparéil photo dans les pages suivantes renvoie aux illustrations pages 4-7.

Metre l'appareil à la terre

Attention - risque d'électrocution!

Ne pas utiliser de fil dénudé pour la mise à la terre.

Attention!

Le groupe electrogène doit être mis à la terre de façon sécurisée

Pour la mise à la terre, utiliser un fil de terre de minimum 2,5mm^2 de section

Raccorder le fil de terre (c)

1. Appuyer une extrémité du fil de terre sous l'écrou de la prise de terre.(3/1)
2. Fixer le fil de terre en serrant à fond l'écrou

3. Relier l'autre extrémité du fil de terre avec un clou de mise à la terre (par ex. clou en métal)

4. Planter solidement le clou de mise à la terre dans le sol

Raccorder la batterie de démarrage (uniquement pour le AL-KO 6500-C) (5)

1. Relier le cable de batterie rouge avec la borne + de la batterie de démarrage et le visser à fond avec une vis et un écrou
2. Relier le cable de batterie vert avec la borne - de la batterie de demarrage et le visser à fond avec une vis et un écrou
3. Une fois le vissage effectué, placer des gains en caoutchouc sur les bornes de la batterie de démarrage

Éviter tout contact entre les bornes + et - de la batterie, sous peine d'endommager la batterie

Ouvrir le robinet d'essence (c)

1. Tourner le robinet d'essence et verser de l'essence dans le carburateur

Mode « choke » (étriangleur) (a)

1. En cas de démarrage à froid, verrouiller le levier du mode « choke » (étrangleur).

2. Si l'appareil est chaud,mettre le levier du mode « choke » (étrangleur) de l'appareil sur la position intermédiaire.

Si, au deuxième essai, l'appareil ne démarre toujours pas, desserrer entièrement le levier du mode « choke » (étrangleur).

Démarrage du moteur

Attention - risque d'intoxication!

Ne jamais laisser tourner le moteur dans des locaux fermés.

Attention - risque de blessure!

Attention - risque de rebond!

Le cordon du démarreur peut rebondir vers le moteur plus vite qu'il ne peut être lâché.

Démarre à tirette

1. Mettre le disjoncteur de contact sur « ON » ( 89)
2. Tirer rapidement le cordon du démarreur, puis le laisser s'enrouler à nouveau lentement (19)

Si, au deuxième essai, l'appareil ne démarre toutes pas, consulter les indications relatives à la position « choke » (étrangleur)

Demarrage electrode (uniquement pour le AL-KO 6500-C)

1. Mettre la clé dans le contact
2. Tourner à fond la clé de contact vers la droite pour la mesure en position « START » (10)
3. Aussitot que le moteur tourne, relacher la clé de contact (qui returne en position « ON »).

Il convient de patienter 10 secondes entre deux tentatives de démarrage pour éviter de décharger trop vite la batterie de démarrage

Si, au deuxième essai, l'appareil ne démarre toutes pas, consulter les indications relatives à la position « choke » (étrangleur)

Utilisation

Environ 30 secondes après le démarriage, remetre le levier du mode « choke » (étriangleur) en position initiale (1).

Brancher des consommateurs électriques

Attention!

La puissance totale de tous les consommateurs raccordés ne doit pas dépasser la puissance nominale max. du groupe électrogène

1. Brancher les consommateurs aux prises du groupe electrogène (192)

Si plusieurs consommateurs sont raccordés au groupe électrogène, brancher et allumer d'abord le premier consommateur, puis brancher et allumer les autres consommateurs.

Débrancher des consommateurs électriques

1. Debrancher les consommateurs des prises du groupe electrogène (3)

Arrêt du moteur

Uniquement arrêté le moteur une fois que le groupe électrogène a tourné 30 secondes hors charge (sans consommateurs branchés)

• Mettre le disjoncteur de contact sur « OFF » (4)
  (uniquement pour le AL-KO 6500-C) Tourner à fond la clé de contact vers la gauche pour lamettre en position « OFF » (15)

Fermer le robinet d'essence

Attention! Risque de brûlures!

Certaines parties du groupe electrogène chauffent fortement à l'utilisation et restent chaudes même après l'arrêt du groupe electrogène.

Laisser refroidir avant le transport ou avant une nouvelle mise en service

1. Fermer le robinet d'essence (18)

Stockage

Attention - risque d'incendie!

Ne pas stocker l'appareil pres de flammes nues ou de sources de chaleur.

Laisser le moteur se refroidir
- Entreposer l'appareil au sec et hors de portée des enfants et des personnes non autorisées
Entreposer la batterie de demarrage à l'abri du gel
Recharger la batterie de démarrage de temps en temps
Vidanger le réservoir d'essence et le carburateur
Debrancher le connecteur de bougies d'allumage

Vidanger l'essence

Attention - risque d'explosion!

Les machines dont le réservoir est plein peuvent, lorsqu'elles sont entreprises, émettre des vapeurs d'essence!

À cause de l'évaporation, des résidus d'essence peuvent faire coller des pieces dans le carburateur,CTL,manant ainsi a des pannes.

1. Ouvrir le bouchon fileté de décharge du carburateur (7) et vidanger l'essence dans un conteneur pour carburant adapté

Couvr le groupe electrogène

1. Remiser le groupe électrogène dans un endroit propre, sec et à l'abri de l'eau et de l'humidité
2. Recouvrir le groupe electrogène avec des moyens adaptés pour empêcher la saleté ou la poussière de se déposer dans l'appareil (18)

Transport

Attention!

Pour éviter une fuite d'essence ou d'huile, transportez toujours le groupe electrogène de façon sécurisée, à la verticale et dans sa position normale de fonctionnement.

Attention - risque d'explosion!

Les machines dont le réservoir est plein peuvent, lors du transport, émettre des vapeurs d'essence!

1. Soulever ou porter le groupe electrogène par les tubes du cadre. (9)
2. Sécuriser le groupe électrogène pour le transport. (C0)

Réparation

Les travaux de réparation ne doivent être entreprises que par des services de maintenance ou des services spécialisés autorisés.

Maintenance et entretien

Attention - risque de blessure!

• Avant toute opération de maintenance ou d'entretien, toujours arrêté le moteur et retirer le connecteur de bougies d'allumage.
• Il se peut que le moteur continue à tourner par inertie. Àpres l'arrêt, s'assurer que le moteur ne tourne plus.

Nettoyer l'appareil après chaque utilisation
Ne pas nettoyer l'appareil au jet d'eau Une infiltration d'eau peut entrainer des pannes (systeme d'allumage, carburateur)
Le cas échéant, remplacer tout silencieux défectueux

Intervalles de maintenance

Avant chaque utilisation

Contrôle le niveau d'huile de moteur
Vérifier le filtré à air

Après 20 heures de fonctionnement ou 1 mois après la mise en service

Changer l'huile

Toutes les 50 heures de fonctionnement ou tous les 3 mois

Nettoyage du filtré à air

Toutes les 100 heures de fonctionnement ou tous les 6 mois

Changer l'huile
Nettoyer le recipient de recupération du robinet d'essence
Nettoyer les bougies d'allumage

Toutes les 300 heures de fonctionnement ou une fois par an

Remplacer les bouygies d'allumage
Régler le jeu des soupapiés

Toutes les 300 heures de fonctionnement également

Nettoyer la culasse de cylindfe

Tous les 2 ans également

Rincer le réservoir et le filtré à carburant
Changer le tube à essence

1) Ces travaux de maintenance ne doivent être entreprises que par des services de maintenance ou des services spécialisés autorisés.

Élimination

Ne pas éliminer les apparèils hors d'usage, les piles ou les accus avec les ordures menagères!

L'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être éliminés de manière ajustée.

Aide en cas de pannes

Panne Solution
Le moteur ne démarre pas ·	Faire le plein d'essenceEnclencher la position « choke » (étrangleur)Mettre le disjoncteur de contact sur « ON »Contrôler les bougies d'allumage, évienttement les changerNettoyer le filtré à airRecharger la batterie de démarrage (uniquement pour le AL-KO 6500-C)Débrancher des consommateurs électriques
Baisse de puissance du moteur	Nettoyer le filtré à airLa puissance totale des consommateurs dépasse la puissance nominale max.

En cas de pannes ne figurant pas dans le tableau ou que vous ne pouvez pas réparer vous-même, veillez vous adresser à notre service après-vente.

Garantie

Pendant la période légale de garantie contre les vices de fabrication, nous éliminons par réparation ou remplacement, selon notre besoin, tout défaut de matériel ou de fabrication survenu sur l'appareil. La durée de prescription dépend de la législation respective en vigueur dans le pays où a été acheté l'appareil.

Notre garantie s'applique seulement : La garantie ne s'applique pas :

pour une utilisation conforme de I'appareil
pour le respect du mode d'emploi
en cas d'utilisation de pieces de rechange originales.

en cas de tentatives de réparation effectuees sur l'appareil
en cas de modifications techniques effectues sur l'appareil
en cas d'utilisation non conforme (p. ex. utilisation professionnelle ou communale)

Sont exclus de la garantie :

les dépréciations de la peinture dues à une usure normale.
les pièces d'usure qui figurent en encadré xxxxxx (x) sur la carte des pièces de rechange
les moteurs à explosion - ces derniers sont garantis par les réglementations de garantie des constructeurs respectifs des moteurs.

En cas de garantie, veuillez vous adresser à votre revendeur ou bien au point de service après-vente agreeé le plus proche, en呈現ant cette déclaration de garantie et la preuve d'achat. Cette acceptation de garantie n'obere en rien les droits légaux de l'acheteur en cas de vice de la marchandise vis-à-vis du vendeur.

Déclaration de conformité CE

Nous déclarons par la presente que ce produit, dans la version commercialisée par nos soins, satisfait aux exigences des directives CE harmonisées, aux normes de sécurité CE et aux normes spécifiques au produit.

Produit

Groupe electrogène à essence

Numéro de série

G4990012

Type

AL-KO 2500-C

AL-KO 3500-C

AL-KO 6500-C

Niveau sonore

EN ISO 3744

mesuré / garanti

93dB(A)/95dB(A) AL-KO 2500-C

94dB(A)/96dB(A) AL-KO 3500-C

95dB(A)/97dB(A) AL-KO 6500-C

Fabricant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

ALLEMAGNE

Directives UE

2006/42/CE

2014/35/EU

2014/30/EU

2000/14/CE

2011/65/CE

Évaluationdelaconformité

2000/14/CE Annexe VI

Organisme Noticesé

Société Nationale de Certifica

tion et d'Homologation

Wolfgang Hergeth, directeur général

Société Nationale de Certification et d'Homologation

Maandusjuhtme ühendamine (d)

Société Nationale de Certification et d'Homologation

Parskats par izstradajumu 151

Drosibasnoradijumi 152

Degvielas unellas uzpilde 153

Parskats par izstradajumu

Société Nationale de Certification et d'Homologation
