BEDIENUNGSANLEITUNG 3500C AL-KO

RahmenrohrDE Original-Betriebsanleitung

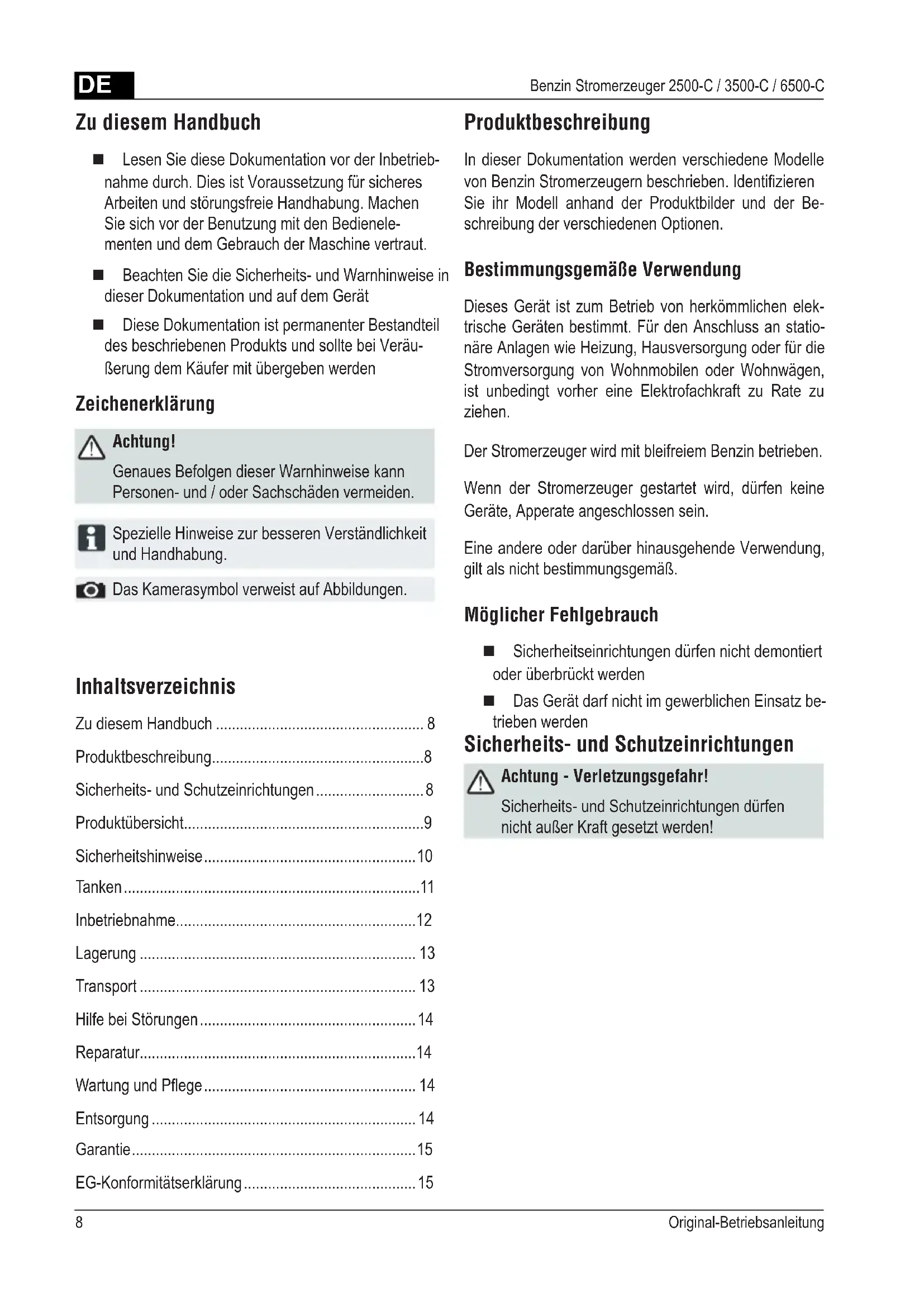

• Benzin Stromerzeuger 2500-C / 3500-C / 6500-C Inhaltsverzeichnis Zu diesem Handbuch p. 8
• Produktbeschreibung p. 8
• Sicherheits- und Schutzeinrichtungen p. 8
• Produktübersicht p. 9
• Sicherheitshinweise p. 10
• Tanken p. 11
• Inbetriebnahme p. 12
• Lagerung p. 13
• Transport p. 13
• Hilfe bei Störungen p. 14
• Reparatur p. 14
• WartungundPege p. 14
• Entsorgung p. 14
• Garantie p. 15
• EG-Konformitätserklärung Zu diesem Handbuch Lesen Sie diese Dokumentation vor der Inbetrieb- nahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Machen Sie sich vor der Benutzung mit den Bedienele- menten und dem Gebrauch der Maschine vertraut. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräu- ßerung dem Käufer mit übergeben werden Zeichenerklärung Achtung! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. Das Kamerasymbol verweist auf Abbildungen. Produktbeschreibung In dieser Dokumentation werden verschiedene Modelle vonBenzinStromerzeugernbeschrieben.Identizieren Sie ihr Modell anhand der Produktbilder und der Be- schreibung der verschiedenen Optionen. Bestimmungsgemäße Verwendung Dieses Gerät ist zum Betrieb von herkömmlichen elek- trische Geräten bestimmt. Für den Anschluss an statio- näre Anlagen wie Heizung, Hausversorgung oder für die Stromversorgung von Wohnmobilen oder Wohnwägen, ist unbedingt vorher eine Elektrofachkraft zu Rate zu ziehen. Der Stromerzeuger wird mit bleifreiem Benzin betrieben. Wenn der Stromerzeuger gestartet wird, dürfen keine Geräte, Apperate angeschlossen sein. Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß. Möglicher Fehlgebrauch Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden Das Gerät darf nicht im gewerblichen Einsatz be- trieben werden Sicherheits- und Schutzeinrichtungen Achtung - Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!9441152_e p. 15

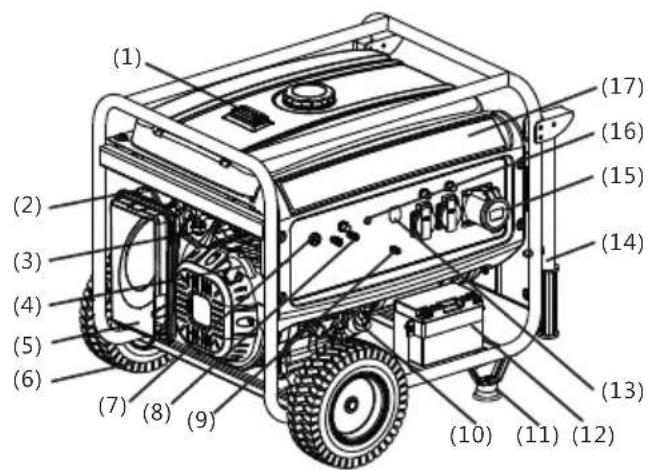

1 Tankanzeige 13 AC - Trennschalter 2 Drossel Ventil 14 Handlaufrohr

3 Kraftstoff Ventil 15 AC - Ausgang 4 Starter Griff 16 Ausgangsanzeige 5 Luftreiniger 17 Bedien-Panel 6 Rad

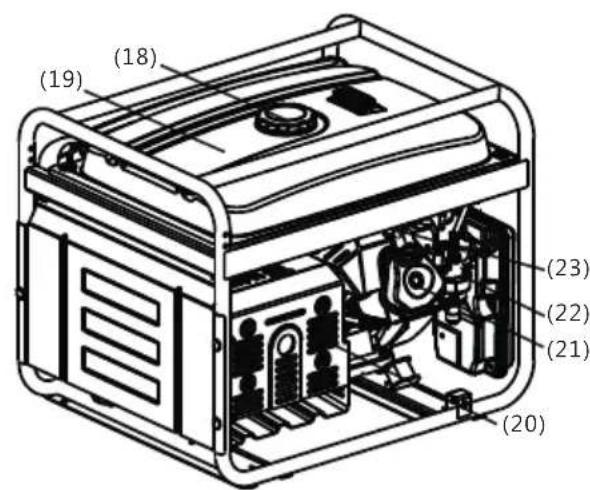

18 Benzintank - Deckel 7 Motorschalter 19 Benzintank 8 DC - Ausgang 20 Abgasschalldämpfer 9 Masseanschluß 21 Zylinderkopf 10 Ölfülldeckel 22 Vergaser 11 Stand-Fuß

nur bei AL-KO 6500-C Symbole am Gerät Achtung! Besondere Vorsicht bei der Handhabung. Brandgefahr durch Kraftstoff oder Öl! Vor Inbetriebnahme Gebrauchsanleitung lesen! Vor dem befüllen mit Kraftstoff oder Öl, Gerät abkülen lassen Vergiftungsgefahr durch Abgase! Gehörschutz tragen! Das Gerät nicht in geschlossen Räumen oder- schlecht gelüfteten Arbeitsbereichen (z.B. Garage) betreiben. Stromerzeuger nicht mit dem Hausstrom- netz verbinden Achtung! Gefahr durch Stromschlag. Vor Arbeiten Gerät Zündkerzenstecker ziehen. Produktübersicht (2) (1) (3) (4) (5) (6) (8) (9) (10) (11) (12) (13) (14) (15) (17) (7) (16) (20) (23) (22) (21) (18) (19)DE Original-Betriebsanleitung

Benzin Stromerzeuger 2500-C / 3500-C / 6500-C Sicherheitshinweise Achtung - Lebensgefahr! Stromerzeuger nicht verwenden bei Regen, Nässe oder hoher Luftfeuchtigkeit. Achtung! Gerät nur in technisch einwandfreiem Zustand benutzen! Achtung - Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden! Achtung - Brandgefahr! Betankte Maschine nicht in Gebäuden aufbewah- ren, in denen Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen könnten! Bereich um Motor, Auspuff, Batteriekasten, Kraft- stofftank frei von Schmutz, Benzin, Öl halten. Keine brennbaren oder leicht entzündlichen Gegenstände oder Materialien im Bereich des Abgasaustritts stellen Achtung - Erstickungsgefahr! Das Gerät nicht in geschlossen Räumen oder- schlecht gelüfteten Arbeitsbereichen (z.B. Ga- rage) betreiben.Die Abgase enthalten giftiges Kohlenmonoxid sowie andere Schadstoffe. Achtung! Stromerzeuger nicht mit dem Hausstromnetz verbinden Achtung! Verbrennungsgefahr! Teile des Stromerzeuger werden bei Betrieb sehr heiß und werden auch nach dem abschalten des Stromerzeugers heiß sein. Heiße Abgase strömen aus dem Abgasschall- dämpfer Achtung! Stromerzeuger muss sicher geerdet sein Dritte aus dem Gefahrenbereich fernhalten Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich Kinder oder andere Personen, die die Betriebs- anleitung nicht kennen, dürfen das Gerät nicht benutzen. Kinder vom Betriebsbereich fern halten Örtliche Bestimmungen zum Mindestalter der Be- dienungsperson beachten GerätnichtunterEinussvonAlkohol,Drogenoder Medikamenten bedienen Zweckmäßige Schutzkleidung tragen Lange Hose Festes und rutschsicheres Schuhwerk Gehörschutz Verwendung an Hängen oder unebenen Unter- gründen immer auf sicheren Stand achten Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung verwenden LandesspezischeBestimmungenfürdieBetriebs- zeit beachten Betriebsbereites Gerät nicht unbeaufsichtigt lassen Gerät und die anzuschließenden Geräte nie mit be- schädigten Schutzeinrichtunge betreiben Gerät vor jedem Gebrauch auf Beschädigungen prüfen, vor erneutem Gebrauch beschädigte Teile ersetzen lassen Suchen sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten. Motor abstellen, Stillstand des Gerätes abwarten und Zündkerzenstecker abziehen Beim Verlassen des Gerätes nach dem Auftreten von Störungen Störungen und ungewöhnliche Vibrationen am Gerät auftreten zum Transport Zündkerzenstecker aufstecken und Motor starten nach Störungsbeseitigung (siehe Störungsta- belle) und Prüfung des Gerätes nach dem Reinigen des Gerätes Beim Einfüllen von Benzin oder Motoröl nicht Essen oder Trinken Benzindämpfe nicht einatmen11441152_e

Gerät niemals mit laufendem Motor heben oder tragen Vor Gebrauch auf festen Sitz der Muttern, Schrau- ben und Bolzen achten Gerät nicht unterirdisch benutzen Keinen blanken Draht zur Verbindung mit elek- trischen Geräten verwenden - Immer passendes Kabel und Stecker verwenden Bei der Verwendung von Verlängerungskabeln oder einem mobilen Stromverteilerschrank max. Kabel- länge beachten Bei der Verwendung von Verlängerungskabeln oder einem mobilen Stromverteilerschrank max. Kabellänge beachten bei 1,5 mm

max. 100m Tanken Vor der Inbetriebnahme müssen Sie das Gerät auftan- ken. Warnung - Brandgefahr! BenzinundÖlsindhochgradigentammbar! Betriebsmittel Benzin Motoröl Sorte Normalbenzin / bleifrei siehe ( 3) Füllmen-

siehe Technische Daten siehe Technische Daten Sicherheit Warnung! Motor nie in geschlossenen Räumen laufen lassen. Vergiftungsgefahr! Benzin und Öl nur in dafür vorgesehene Behälter aufbewahren Benzin und Öl nur bei kaltem Moter im Freien ein- füllen oder entleeren Nicht bei laufendem Motor Benzin oder Öl einfüllen Tank nicht überfüllen (Benzin dehnt sich aus) Beim Tanken nicht rauchen Den Tankververschluss bei laufendem oder heißen Motor nicht öffnen Beschädigten Tank oder Tankverschluss austau- schen Tankdeckel immer fest schließen Wenn Benzin ausgelaufen ist: Motor nicht starten Zündversuche vermeiden Gerät reinigen Vor einem erneuten Befüllen mit Benzin den Motor abkühlen lassen und ein Verschütten vermeiden Verschütteter Kraftstoff kann auf Kunststofftei- len zu Beschädigungen führen. Kraftstoff sofort abwischen. Die Garantie deckt keine Beschädi- gungen an den Kunststoffteilen durch Kraftstoff verursachte Schäden Wenn Motoröl ausgelaufen ist: Motor nicht starten Ausgelaufenes Motoröl mit Ölbindemittel oder Lappen aufsaugen und sachgemäß entsorgen Gerät reinigen Altöl nicht: in den Abfall geben indieKanalisation,denAbussoderaufdie Erde schütten Altöl in einem geschlossenen Behälter beim Recycling- Center oder einer Kundendienststelle abgeben. Tanken Benzin einfüllen ( 2)

1. Tankdeckel abschrauben, an sauberer Stelle

2. Benzin mit einem Trichter einfüllen.

3. Tankeinfüllöffnung fest verschließen und reinigen.

Motoröl einfüllen ( 4)

1. Öleinfülldeckel abschrauben, Verschluß an sau-

berer Stelle lagern.

2. Öl mit einem Trichter einfüllen.

3. Öleinfüllöffnung fest verschließen und reinigen.DE

Original-Betriebsanleitung

Benzin Stromerzeuger 2500-C / 3500-C / 6500-C Inbetriebnahme Achtung! Stromerzeuger muss sicher geerdet sein Das Kamerasymbol auf den folgenden Seiten verweist auf die Abbildungen, Seite 4–7. Gerät erden Achtung - Stromschlag! Keinen blanken Draht zum Erden verwenden. Achtung! Stromerzeuger muss sicher geerdet sein

• Zum Erden Erdungsdraht mit mindestens 2,5

Querschnitt verwenden Erdungsdraht anschließen ( 1)

1. Ein Ende des Erdungsdrahtes unter die Mutter der

Erdungsklemme drücken.( 1/1)

2. ErdunggsdrahtdurchfestziehenderMutterxieren

3. Das andere Ende des Erdungsdrahtes mit einem

Erdungsnagel (z.B. metall Stab) verbinden

4. Erdungsnagel fest in die Erde stecken

Starterbatterie anschließen (nur bei AL-KO 6500-C) ( 6) Rotes Batteriekabel mit dem + Pol der Starterbatterie verbinden und mit Schraube und Mutter fest schrauben

5. Grünes Batteriekabel mit dem - Pol der Starterbat-

terie verbinden und mit Schraube und Mutter fest schrauben

6. Nach dem festschrauben Gummitüllen über Starter-

batteriepole schieben Kontakt von + und - Pol der Batterie vermeiden, dies könnte die Batterie schädigen Benzinhahn öffnen ( 6)

1. Bezinhahn aufdrehen und Benzin in den Vergaser

iessenlassen Choke ( 7)

1. Bei einem Kaltstart Choke-Hebel schließen.

2. Bei betriebswarmen Gerät Choke-Hebel auf Halbst-

ellung setzen. Sollte das Gerät beim zweiten Startversuch immer noch nicht Starten, Choke-Hebel ganz öffnen Starten des Motors Achtung - Vergiftungsgefahr! Motor nie in geschlossenen Räumen laufen lassen. Achtung - Verletzungsgefahr! Achtung - Rückschlaggefahr! Starterseil kann schneller zum Motor zurücksprin- gen, als das Seil losgelassen werden kann. Seilzugstarter Zündtrennschalter auf „ON“ stellen ( 8)

3. Starterseil zügig herausziehen und danach langsam

wieder aufrollen lassen ( 9) Sollte das Gerät beim zweiten Startversuch immer noch nicht Starten, beachten Sie die Anweisungen zum Choke Elektrisches Starten (nur bei AL-KO 6500-C) Schlüssel in Zündschloß stecken

4. Zündschlüssel im Zündschloss ganz nach rechts

auf Position „START“ drehen ( 10)

5. Sobald der Motor läuft, Zündschlüssel loslassen

(springt auf Position „ON“ zurück). Der Abstand zwischen Startversuchen sollte 10 Sekunden betragen, um zuverhindern das sich die Starterbatterie zu schnell entlädt Sollte das Gerät beim zweiten Startversuch immer noch nicht Starten, beachten Sie die Anweisungen zum Choke13441152_e

Betrieb Etwa 30 Sekunden nach dem Start den Choke-Hebel zurück stellen ( 11) . Stromverbraucher anstecken Achtung! Die Gesamtleistung aller angeschlossenen Ver- braucher darf die max. Nennleistung des Strom- erzeugers nicht überschreiten

1. Verbraucher an Steckdose der Stromerzeugers

einstecken ( 12) Wenn mehrere Verbraucher an den Stromerzeu- ger angeschlossen werden, zuerst ersten Verbrau- cher anstecken und einschalten, dann weiteren Verbraucher anstecken und einschalten. Stromverbraucher abstecken

1. Verbraucher von Steckdose der Stromerzeugers

abstecken ( 13) Abschalten des Motors Motor erst abschalten nachdem der Stromerzeu- ger 30 Sekunden ohne Belastung (ohne ange- steckte Verbraucher) gelaufen ist Zündtrennschalter auf „OFF“ stellen ( 14) (nur bei AL-KO 6500-C) Zündschlüssel im Zünd- schloss ganz nach links auf Position „OFF“ drehen ( 15) Benzinhahn schließen Achtung! Verbrennungsgefahr! Teile des Stromerzeuger werden bei Betrieb sehr heiß und werden auch nach dem abschalten des Stromerzeugers heiß sein. Vor Transport oder erneuter Inbetriebnahme ab- kühlen lassen

1. Benzinhahn schließen ( 16)

Lagerung Achtung - Brandgefahr! Gerät nicht bei offenen Flammen oder Hitzequel- len lagern. Motor auskühlen lassen Gerät trocken und unzugänglich für Kinder und un- befugte Personen lagern Starterbatterie frostfrei lagern Starterbatterie von Zeit zu Zeit nachladen Benzintank und Vergaser entleeren Zündkerzenstecker ziehen Benzin ablassen Achtung - Explosionsgefahr! Betankte Maschinen können bei der Lagerung Benzindämpfe in die Luft abgeben! Durch Verdunstung können Benzinrückstände im Vergaser zu Verklebungen von Bauteilen führen und somit zu Störungen führen.

1. Ablassschraube am Vergaser öffnen ( 17) und

Benzin in einen geeigneten Kraftsstoffbehälter ablassen Stromerzeuger abdecken

1. Stromerzeuger an einem sauberen, trocken und vor

Nässe und Feuchtigkeit geschützen Platz abstellen

2. Stromerzeuger mit geeigneten Mitteln abdecken

damit kein Schmutz oder Staub sich im Gerät ablagern kann ( 18) Transport Achtung! Um ein Auslaufen von Benzin oder Öl zu vermeiden,Stromerzeuger immer sicher und ge- rade in der normalen Betriebsposition transpor- tieren. Achtung - Explosionsgefahr! Betankte Maschinen können beim Transport Benzindämpfe in die Luft abgeben!DE Original-Betriebsanleitung

3. Stromerzeuger an den Rahmenrohren anheben

4. Stromerzeuger beim Transport sichern. ( 20)

Reparatur Reparaturarbeiten dürfen nur Servicestellen und autori- sierte Fachbetriebe durchführen. Wartung und Pege Achtung - Verletzungsgefahr!

• VorallenWartungs-undPegearbeitenimmer Motor abschalten und den Zündkerzenstecker ziehen.

• Motor kann nachlaufen. Nach Ausschalten ver- gewissern, dass Motor steht. Das Gerät nach jedem Gebrauch reinigen Gerät nicht mit Wasser abspritzen Eindringendes Wasser kann zu Störungen führen (Zündanlage, Vergaser) Defekte Schalldämpfer immer ersetzen Wartungsintervalle Vor jedem Gebrauch Motorölstand kontrollieren Luftlterprüfen Nach den 20 Betriebsstunden oder nach 1 Monat der Inbetriebnahme Ölwechsel Alle 50 Betriebsstunden oder alle 3 Monate Luftlterreinigen Alle 100 Betriebsstunden oder alle 6 Monate Ölwechsel Ablagerungsbehälter am Bezinhahn reinigen Zündkerze reinigen Alle 300 Betriebsstunden oder einmal jährlich Zündkerze erneuern Ventilspiel einstellen

Zusätzlich alle 300 Betriebsstunden Zylinderkopf reinigen

Zusätzlich alle 2 Jahre KraftstofftankundKraftstofflterspülen

Benzinschlauch erneuern

diese Wartungsarbeit dürfen nur Servicestellen und autorisierte Fachbetriebe durchführen. Entsorgung Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen! Verpackung, Gerät und Zubehör sind aus recycling- fähigen Materialien hergestellt und entsprechend zu entsorgen. Hilfe bei Störungen Störung Lösung Motor springt nicht an ▪ Benzin einfüllen

• Zündtrennschalter auf „ON“ stellen

• Zündkerzen prüfen, eventuell erneuern

• Starterbatterie nachladen (nur bei AL-KO 6500-C)

• Stromverbraucher abstecken Motorleistung lässt nach ▪ Luftlterreinigen

• Verbraucher Gesamtleistung übersteigt max. Nennleistung Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst15441152_e

EG-Konformitätserklärung Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards unddenproduktspezischenStandardsentspricht. Produkt Stromerzeuger Benzin Seriennummer G4990012 Hersteller AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Bevollmächtigter Andreas Hedrich Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Typ AL-KO 2500-C AL-KO 3500-C AL-KO 6500-C EG-Richtlinien 2006/42/EG 2014/35/EU 2014/30/EU 2000/14/EG 2011/65/EG Harmonisierte Normen EN ISO 8528:2016 EN 60204-1:2006+A1:2009 EN 55012:2007+A1:2009 EN 61000-6-1:2007 Schallleistungspegel EN ISO 3744 gemessen / garantiert 93dB(A)/95dB(A) AL-KO 2500-C 94dB(A)/96dB(A) AL-KO 3500-C 95dB(A)/97dB(A) AL-KO 6500-C Konformitätsbewertung 2000/14/EG Anhang VI Benannte Stelle SociétéNationaledeCertica- tion et d’Homologation 11, route de Luxembourg L-5230 Sandweiler No. 0499 Kötz, 2017-02-01 Wolfgang Hergeth, Managing Director Garantie Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: Sachgemäßer Behandlung des Gerätes Beachtung der Bedienungsanleitung Verwendung von Original-Ersatzteilen Reparaturversuchen am Gerät Technischen Veränderungen am Gerät nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung) Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx

gekennzeichnet sind Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste au- torisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.
