GEBRUIKSAANWIJZING 3500C AL-KO

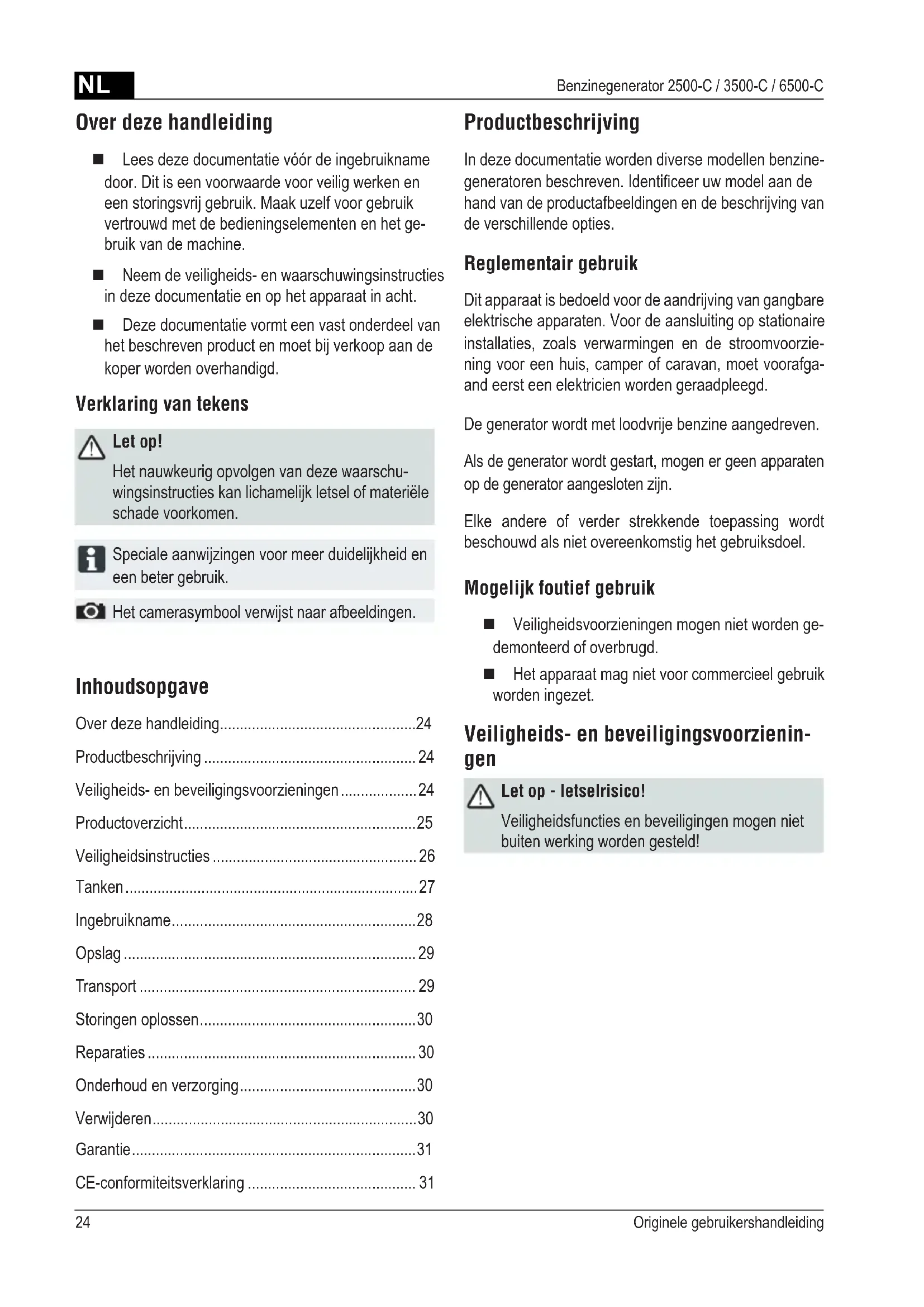

Over deze handleiding
Lees deze documentationatie voor de ingebruikname door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik. Maak uzelf voor gebruik vertrouwd met de bedieningselementen en het gebruik van de machine.
Neem de veiligheids- en waarschuwingsinstructies in deze documentationie en op het apparaat in acht.
Deze documentatione vormt een vast onderdeel van het beschreiben producten en要去 bij verkoop aan de koper worden overhandigd.
Verklaring van tekens
Let op!
Het nauwkeurig opvolgen van deze waarschu-wingsinstructies kan lichamelijk letsel of materiele schade voorkomen.
Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.
Het camerasymbool verwijst maar afbeeldingen.
Inhoudsopgave
Overdeze handleiding. 24
Productbeschrijving 24
Veiligheids- en beviegingsvoorzieningen 24
Productverzicht 25
Veiligheidsinstructies 26
Tanken 27
Ingebruikname 28
Opslag 29
Transport 29
Storingen oplossen 30
Reparaties 30
Onderhoud en verzorging 30
Verwijderen 30
Garantie. 31
CE-conformiteitsverklaring 31
Productbeschrijving
In deze documentation worden diverse modellen benzinegeneratoren beschreiben. Identificeer uw model aan de hand van de productafbeeldingen en de beschrijving van de verschillende opties.
Reglementair gebruiK
Dit apparaat is bedoeld voor de aandrijving van gangbare elektrische apparaten. Voor de aansluiting op stationaire installaties, zoals verwarmingen en de stroomvoorziening voor eenuis, camper of caravan, moet voorafgaand eerst een elektricien worden geraadpleegd.
De generator wordt met loodvrije benzine aangedreven.
Als de generator worden gestart, mogen er geen apparaten op de generator aangesloten zich.
Elke andere of verder strekkende toepassing worden beschouwd als nicht overeenkomstig het gebruiksdoel.
Mogelijk foutief gebruik
Veiligheidsvoorzieningen mogen nicht worden gedemonteerd of overbrugd.
Het apparaat mag nicht voor commercieel gebruik worden ingezet.
Veiligheids- en beveiligingsvoorzienin-gen
Let op - letselrisico!
Veiligheidsfuncties en beveiligingen mogen nicht buiten werkung worden gesteld!

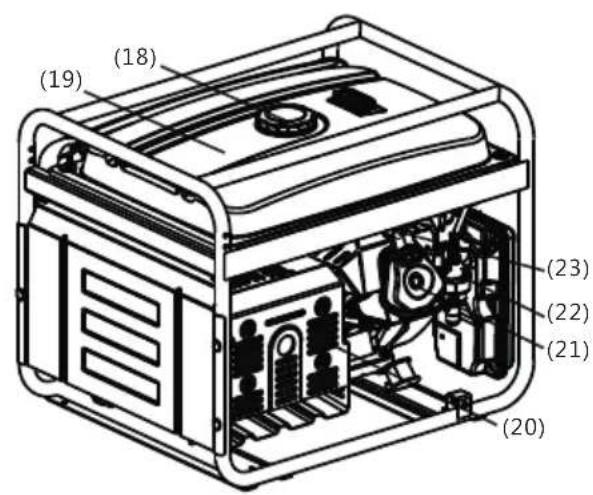

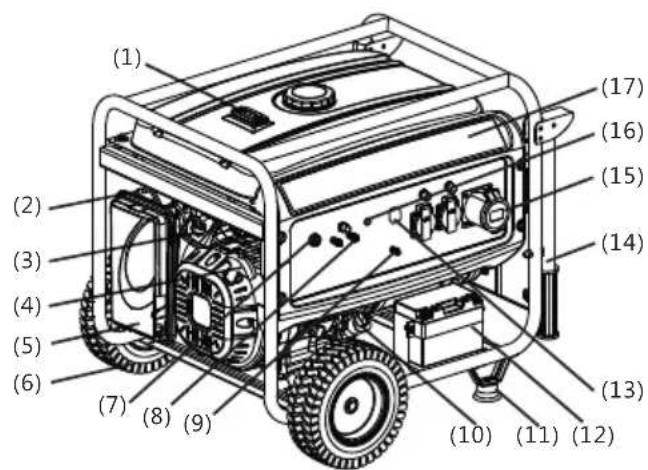

Productverzicht
| 1 Benzinemeter 13 AC-scheidingsschakelaar | ||
| 2 Regelklep 14 Greepbuis | 1) | |
| 3 Benzineklep 15 AC-uitgang | ||
| 4 Greep starter 16 Uitgangsindicatie | ||
| 5 Luchtreiniger 17 Bedieningspaneel | ||
| 6 Wiel 1) | 18 Tankdop | |
| 7 Motorschakelaar 19 Benzinetank | ||
| 8 DC-uitgang 20 Uitlaatgasdemper | ||
| 9 Massa-aansluiting 21 Cilinderkop | ||
| 10 Olievuldop 22 Carburateur | ||
| 11 Standvoet 1) | 23 Bougie | |
| 12 Starterbatterij 2) |
1) Optioneel 2) alleen bij AL-KO 6500-C
Symbolen op het apparaat
| Let op! Vereist extra voorzichtigheidijdens geleuik. | Brandgevaar door brandstof of olie! |
| Lees voor de ingebruikname de gebruikershandleiding door! | Laat het apparaat afkoelen, voordat u het met brandstof of olie vult. |
| Risico op vergiftiging door uitlaatgassen! Draag een gehoorbescherming! | |
| U mag het apparaat Niet in afgesloten of slecht geventileerde ruimten (bijv. garages) geleuiken. | De generator mag Niet op het huislichtnet worden aangesloten. |
| Let op! Gevaar door elektrische schok. | Voordat u werkzaamheden aan het apparaat uitvoert, moet u de bougie-stekker uittrekken. |
Veiligheidsinstructies
Let op - levensgevaar!
Gebruik de generator nicht bij regen, natheid of een hoge luchtvochtigheid.
Let op!
Gebruik het apparaat uitsluitend in onbescha-digde toestand!
Let op - letselrisico!
Veiligheidsfuncties en beveiligingen mogen nicht buiten werkung worden gesteld!
Let op - brandevaar!
Sla een volgetankt apparaat Niet op in een gebouw waarin benzinedampen worden blootgesteld aan open vuur of vonden
Houd vuil, benzine en olie buiten de directe omgeving van motor, uitlaat, accubak en brandstoftank.
Plaats geen brandbare of Licht ontvlambare voorwerpen of materialen in de buurt van de uitlaat.
Let op - verstikkingsgevaar!
U mag het apparaat Niet in afgesloten of slecht geventileerde ruimten (bijv. garages) gebruiken. De uitlaatgassen bevatten giftige koolmonoxide en andere schadelijke stoffen.
Let op!
De generator mag nicht op het huislichtnet worden aangesloten.
Let op! Risico op brandwonden!
Bepaalde onderdelen van de generator worden tijdens het bedrijf erg heet en blijven ook na het uitschakelen van het apparaat heet. Uit de uitlaatgasdemper stromen hare uitlaatgassen.
Let op!
De generator要去eiggeaardzijn.
Houd anderen uit de buurt van de gevarenzone.
De gebruiker van het apparaat is verantwoordelijk voor eventueel letsel bij derden en schade aan hun eigendommen.
Kinderen of andere Personen die de gelebruiks
handleiding nicht kennen, mogen het apparaat nicht gebruiken.
Houd kinderen uit de buurt van het werkingsgebied van het apparaat.
Neem deplaatselijke voorschriften in acht inzake de minimumleeftijd van de bediener.
Bedien het apparaat Niet als u onder invloed bent van alcohol, drugs of geneesmiddelen.
Draag doelmatige werkkleding:
lange broek
stevige schoenen met antislipzool
gehoorbescherming
Bij gebruik op hellingen of oneffen ondergronden
moet u er.altijd voor zorgen dat het apparaat veilig en stevig staat.
- Gebruik het apparaat alleen bij voldoende daglicht of kunstmatige verlichting.
Neem de landspecifieke voorschriften voor de gebruiksduur in acht.
Laat het bedrijfsklare apparaat nicht zonder toezicht hinter.
Gebruik het apparaat en de aan te sluiten apparaten nooit als de beveiligingsvoorzieningen beschadigd zich.
- Controller het apparaat voor ieder gebruik op beschadigingen en LAST Beschadigde onderdelen verrangen.
Controleer het apparaat op beschadigingen en voer de vereiste reparationsuit,voordat u het opnieuw inschakelt.
Zet de motor af, wacht totdat het apparaat stilstaat en trek de bougiestekkeruit
als u het apparaat achechterlaat;
na het optreden van storingen;
als het apparaat storingen of ongebruikelijke vibraties vertoont;
hoort het transport.
Sluit de bougiestekker aan en start de motor
na het verhelpen van storingen (zie storings-tabel) en de contrôle van het apparaat;
na het reinigen van het apparaat.
U magijdens het bijvullen van benzine of motorolie
niet eten en drinken.
Adem de benzinedampen nicht in.
U mag het apparaat nooit met lopende motor optillen of dragen.
- Controller voor gebruik of de moeren, schroeven en bouting stevig vastzitten.
Gebruik het apparaat Niet in onderaardse ruimten.
- Gebruik geen blanke draad voor de aansluiting van elektrische apparaten - gebruik hiervoort altijd een geschikte kabel en stekker.
Let op de maximale kabellengte als u verlngkabels of een mobiele verdeelkast gebruikt.
Let op de maximale kabellenge als u verlng-kabels of een mobiele verdeelkast gebruikt.
bij 1,5 mm² max. 60 m
bij 2,5mm^2 max. 100m
Tanken
Voor de ingebruikname moet u het apparaat voltanken.
Waarschuwing - brandgevaar!
Benzine en olie zijn zeer makkelijk ontv Lambaar!
Bedrijfsmiddelen
| Benzine Motorolie | ||
| Soort | Normale benzine / loodvrij | zie (10) |
| Vulhoe-veelheid | zie de technische gegevens | zie de technische gegevens |
Veiligheid
Waarschuwing!
De motor nooitCTXnien daaien in een afgesloten ruimte. Risico op vergiftiging!
Bewaar benzine en olie uitsluitend in de waarvoor bedoelde vaten.
Vul en ledig benzine en olie alleen bij een koude motor en buiten.
Vul benzine en olie nicht bij een lopende motor.
U mag de tank nicht overvullen (benzine zet uit).
Niet rokenijdens bijvullen van brandstof.
- Open de tankdop nicht verwijl de motor draait of nog heet is.
Vervang de tank of de tankdop bij beschadigingen.
Tankdeksel aktijd stevig sluiten.
Wanner er benzine is uittgelopen:
De motor nicht starten.
Voorkom startpogingen.
Het apparatus reinigen.
Laat de motor voor een neue vulling met benzine afkoelen en voorkom morsen.
Gemorste brandstof kan op kunststofonderdelen tot beschadigingen leiden. Veeg de brandstof meteen weg. De garantie dekt geen door brandstof op de kunststofonderdelen veroorzaakte schade.
Wanner er motorolie isuitgelopen:
De motor nicht starten.
Uitgelopen olie met oliebindmittel of een doek opzuigen en volgens de richtlijnen verwijderen.
Het apparatus reinigen.
Afgewerkte olie nicht:
via het huisvuil verwijderen;
via de riolering, de afvoer of op de grond uitgieten.
Geef afgewerkte olie in een gesloten reservoir bij een recyclingcentrum of een klantenservice af.
Tanken
Benzine bijvullen (c2)
- Draai de tankdop los en leg deze op een schone plek neer.
- Vul de benzine met een trechter bij.
- Sluit de tankvulopening stevig af en reinig.Deze.
Motorolie bijvullen (c)
- Draai de olievuldop los en leg deze op een schone plek neer.
- Vul de olie met een trechter bij.
- Sluit de olievulopening stevig af en reinig.Deze.
Ingebruikname
Let op!
De generator要去eigigeaardzijn.
Het camerasymbool op de volgende paginga's verwijst maar de afbeeldingen, paginga's 4-7.
Apparaat aarden
Let op - elektrische schok!
Gebruik geen blanke draad voor het aarden.
Let op!
De generator要去eiggeaardzijn.
Gebruik voor de aarding een aardingsdraad met een diameter van minimaal 2,5mm^2
Aardingsdraad aansluiten (c)
- Duw één uiteinde van de aardingsdraad onder de moer van de aardingsklem (3/1).
- Fixeer de aardingsdraad door de moer vast aan te trekken.
- Sluit het andere uiteinde van de aardingsdraad op een aardingsnagel (bijv. metalen staaf) aan.
- Steek de aardingsnagel stevig in de grond.
Startbatterij aansluiten (alleen bij AL-KO 6500-C) (C5)
- Sluit de rode kabel aan op de + pool van de startbatterij en schroef deze vast met schroef en moer.
- Sluit de groene kabel aan op de - pool van de startbatterij en schroef deze vast met schroef en moer.
- Schuif na het vastschroeven de rubberen afdekking over de polen van de startbatterij.
Voorkom een contact tussen + en - pool van de batterij, waar dat de batterij hierdoor beschadigd kan raken.
-
Bij een koude start de chokehendel sluiten.
-
Met het apparaat op bedrijfstemperatuur de chokehendel op halverwege zetten.
De chokehendel helemaal openen als het apparaat ook bij de tweede startuping nicht wil aanslaan.
Starten van de motor
Let op - vergiftigingsrisico!
De motor nooitCTXnien aanen afoesloten ruimte.
Let op - letselrisico!
Let op - terugslagrisico!
Het trekkoord kan sneller maar de motor terug-springen dan dat het koord kan worden losgelaten.
Starter met trekkoord
-
Stel de startknop in op "ON" (
-
Trek het trekkoord vlot uit en LAST het verrolgens weeer rustig terugrollen (C9).
Volg de instructies onder Choke als het apparaat ook bij de tweede startpoging Niet wil aanslaan.
Elektrisch starten (alleen bij AL-KO 6500-C)
-
Steek de contactsleutel in het contactslot.
-
Draai de contactsleutel in het contactslot helemaal\ haar rechts maar de positie "START" (0).
-
Zodra de motor draaait, laut u de contactsleutel los (springt terug maar positie "ON").
De tijd:tussen de verschillende startuppingen dient 10 seconde bedragen om te voorkomen dat de startbatterij te snel ontlaadt.
Volg de instructies onder Choke als het apparaat ook bij de tweede startpoging Niet wil aanslaan.
Gebruik
Zet ongeveer na 30 seconden na de start de chokehendel terug (1).
Stroomverbruiker aansluten
Let op!
Het totale vermogen van alle aangesloten verbruikers mag het max. nominale vermogen van de generator Niet overschrijden.
- Sluit de verbruiker aan op het stopcontact van de generator (C2).
Als meerere verbruikers op de generator worden aangesloten, dient u de eerste verbruiker aan te sluiten en in te schakelen en daarna de volgende verbruiker aan te sluiten en in te schakelen.
Stroomverbruiker loskoppelen
- Koppel de verbruiker los van het stopcontact van de generator (3).
Motor uitschakelen
Schakel de motor pas uit, nadat de generator 30 seconden zonder belasting (zonder aangesloten verbruikers) heeft gedraaid.
Stel de startknop in op "OFF" (14).
(alleleen bij AL-KO 6500-C) Draai de contactsleutel in het contactslot maar links maar de positie "OFF" (45).
Sluit de benzinetevoer af.
Let op! Risico op brandwonden!
Bepaalde onderdelen van de generator worden tijdens het bedrijf erg heet en blijven ook na het uitschakelen van het apparaat heet.
Laat het apparaat voor het transport en een volgende ingebruikname afkoelen.
- Sluit de benzinetoevoer af ( 10).
Opslag
Let op - brandevaar!
Bewaar het apparaat Niet in de buurt van open vuur of warmtebronnen.
Laat de motor afkoelen.
Bewaar het apparaat op een plek die ontogankelijk is voor kinderen en onbevoegde Personen.
Slade startbatterij vorstvrij op.
U moet de startbatterij regelmatig bijladen.
Ledig de benzinetank en de carburateur.
Trek de bougiestekkeruit.
Benzinetank ledigen
Let op - explosiegevaar!
Door de verdamping konnen benzineresten in de carburateur tot verklevingen van onderden leiden en op deze manier defecten voroorzaken.
- Open de aftapstop bij de carburateur ( ) en waar de benzine in een geschikt reservoir lopen.
Generator afdekken
- Plaats de generator op een schone, droge plaats die is beschermd gegen natheid en vocht.
- Dek de generator met geschikte middelen af, zodater geen vuil en stof in het apparaatterecht kan komen (018).
Transport
Let op!
Om te voorkomen dat er benzine of olie uitloopt, moet de generator.altijd veilig enrechtop in de normale bedrijfspositie worden getransporteerd.
Let op - explosiegevaar!
Volgetankte apparaten könnenijdens het transport benzinedampen afgeven!
- Til de generator aan de framebuizen op en draag hem ook hieraan (69).
- Beveilig de generator tijdens het transport ( 19).
Reparations
Reparatiewerkzaamheden mogen alleen in serviceworkplaatsen of bij geauthoriseerde montagebedrijven worden uitgevoerd.
Onderhoud en verzorging
Let op - letselrisico!
Voor alle onderhouds- en verzorgingswerkzaamheden moet de motor alttijd wordenuitgeschakeld en moet de bougiestekker worden uitgetrokken.
- De motor kan nalopen. Controleer na het uitschakelen of de motor=echt stilstaat.
U moet het apparaat na elk gebruik reinigen.
U mag het apparaat Niet met water afspuiten. Binnendringend water kan tot storingen leiden (ontsteking, carburateur).
Defecte geluidsdempers moet u alktd verrangen.
Onderhoudsintervallen
Vooraf aan elk gebruik
Motoroliepeil controleren
Luchtfilter controlleren
Storingen oplossen
Na de eerste 20 bedrijfsuren of 1 maand na de eerste ingebruikname
Olie verversen
Na elke 50 bedrijfsuren of na elke 3 maanden
Luchtfilter reinigen
Na elke 100 bedrijfsuren of na elke 6 maanden
Olie verversen
Bezinkselhouser bij de benzinekraan reinigen
Bougie reinigen
Na elke 300 bedrijfsuren of eenmaal per Jaar
Bougie verrangen
Klepspeling afstellen
Extra na elke 300 bedrijfsuren
Cilinderkop reinigén
Extra na elke 2 jaar
■ Brandstoffank en brandstofffilter schoonspoelen
Benzineslang verwangen
1) Dit onderhoud mag alleen worden uitgevoerd in servicewerkplaatsen en door erkende, gespecialiseerde bedrijven.
Verwijden
Afgedankte apparaten, batterijen of accu's Niet samen met huishoudelijk afval lately afvoeren!
Verpakking, apparatus en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt�n. Verwijder deze waarom dienovereenkomstig.
| Storing Oplossing | |
| Motor slaat nicht aan. • Benzine bijvullen. • Choke inschakelen. • Stel de startknop in op "ON". • Bougie controleren en eventueel verrangen. • Luchtfilter reinigen. • Startbatterij bijladen (alleen bij AL-KO 6500-C). • Stroomverbruiker loskoppelen. | Luchtfilter reinigen. • Het totale vermogen van alle aangesloten verbruikers overschrijdt het max. nominale vermogen. |
| Motorvermogen is onvoldoende. |
Bij storingen die nicht in deze tabel worden vermeld of in geval van storingen die u zich oplossen, wendl u zich aan once verantwoordelijk klantenservice a.u.b.
Garantie
Eventueel bennen de wettelijkke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden maar eigien oordeel door ons verholpen, hetzij door reparatie of door levering van een verrangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werk aangeschaft.
Onze garantie geldt alleen bij: De garantie vervalt bij:
reglementair gebruik van het apparaat.
naleving van de gebruiksaanwijzing.
toepassing van originele onderdelen.
reparatiepogingen aan het apparaat.
technische wijzigingen aan het apparaat.
■ Niet-reglementair gebruik (bijv. commercieel of gemeinschappelijk gebruik).
Van de garantie zijn uitgesloten:
lakschade opgetreden als gevolg van normala gebruik.
■ slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid.
verbrandingsmotoren - hierop zich de afzonderlijke garantiebepalingen van toepassing van de betreffende motorfabrikant.
Bij een aanssprak op garantie moet u zich met deze garantieverklaring en uw kassabon wenden tot uw dealer of tot de dichtst bijzijnde klantenservice. Deze garantietoezeggingaat het vorderingsrecht van de koper op de verkoper wegens defecten aan het apparaat onverlet.
CE-conformiteitsverklaring
Hierbij verklaren wij dat dit product in de door ons in het handelsverkeer gebrachte uitvoering voldoet aan de geharmoniseerde EU-richtlijnen, EU-veiligheidsstandaarden en de productspecifieke standaarden.
Product
Benzinegenerator
Serienummer
G4990012
Type
AL-KO 2500-C
AL-KO 3500-C
AL-KO 6500-C
Geluidsniveau
EN ISO 3744
gemeten / gegandeerd
93dB(A)/95dB(A) AL-KO 2500-C
94dB(A)/96dB(A) AL-KO 3500-C
95dB(A)/97dB(A) AL-KO 6500-C
Fabrikant
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DUITSLAND
EU-richtlijnen
2006/42/EG
2014/35/EU
2014/30/EU
2000/14/EG
2011/65/EG
Beoordelingvanconformiteit
2000/14/EG Bijlage VI
Aangemelde instantie
Société Nationale de Certifica
tion et d'Homologation
Geharmoniseerde normen
EN ISO 8528:2016
EN 60204-1:2006+A1:2009
EN 55012:2007+A1:2009
EN 61000-6-1:2007
Kotz, 2017-02-01
Woyog
Papildus ik pec 2 gadiem
Izskalojiet degvielas tvertni un degvielas filtru
Nomainiet degvielas padeves caurufti
1) Sos apkopes darbus drikst veikt tikai servisa centros un pilnvarotas specializetajas darbnicas.
Utilizacija
