MODE D'EMPLOI 2500C AL-KO

carburateur stromen. Choke ( 7)

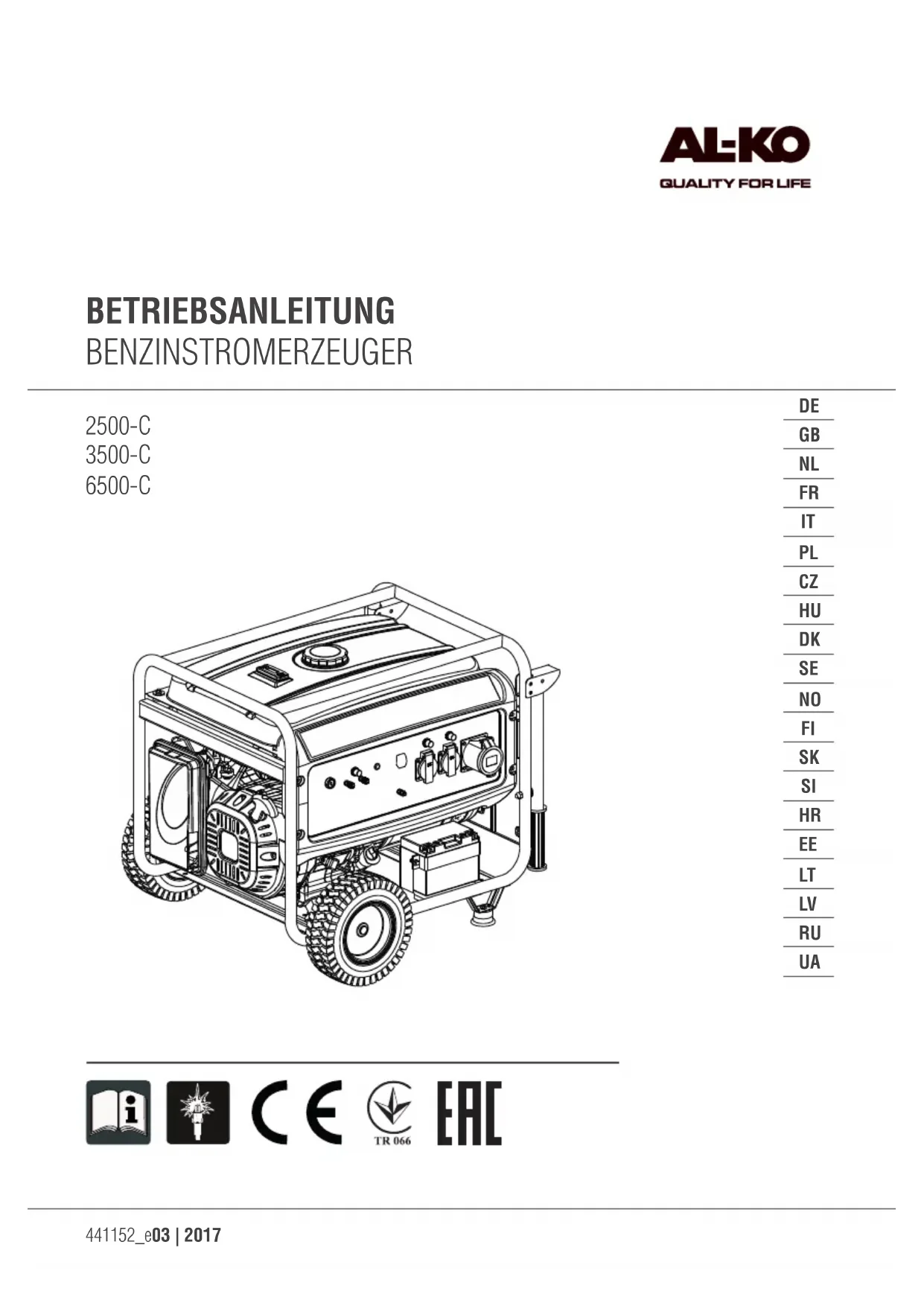

└──────┘FR Traduction de la notice d'utilisation originale

• Groupe électrogène à essence 2500-C / 3500-C / 6500-C Table des matières À propos de ce manuel p. 32
• Description du produit p. 32
• Dispositifs de sécurité et de protection p. 32
• Aperçu produit p. 33
• Consignes de sécurité p. 34
• Remplir le réservoir p. 35
• Mise en service p. 36
• Stockage p. 37
• Transport p. 38
• Réparation p. 38
• Maintenance et entretien p. 38
• Élimination p. 39
• Aide en cas de pannes p. 39
• Garantie p. 40
• Déclaration de conformité CE À propos de ce manuel Lisez la présente documentation avant la mise en service. C'est la condition pour un travail sûr et une bonne maniabilité. Familiarisez-vous avec les or- ganes de commande et avec le fonctionnement de la machine avant de l'utiliser. Respectez les consignes de sécurité et de mise en garde contenues dans cette documentation et sur l'appareil. La présente documentation fait partie intégrante du produit décrit et devrait être remise à l'acheteur en cas de vente. Légende Attention! Respecter à la lettre ces instructions de sécurité peut éviter les dommages corporels et / ou matériels. Instructions spéciales pour une meilleure com- préhension et maniabilité. Le symbole représentant un appareil photo renvoie aux illustrations. Description du produit Divers modèles de groupes électrogènes à essence sont décritsdansleprésentdocument.Identiezvotremodèle à l'aide des photos des produits et de la description des différentes options. Utilisation conforme Cet appareil est destiné à faire fonctionner des appareils électriques courants. Pour le raccordement à des instal- lationsxestellesquelechauffage,l'alimentationdome- stique ou pour l'alimentation en courant de camping-cars ou caravanes, il est absolument nécessaire de demander conseilàunélectricienqualié. Le groupe électrogène fonctionne à l'essence sans plomb. Au démarrage du groupe électrogène, aucun appareil ne doit être raccordé. Toute autre utilisation ou toute utilisation allant au-delà des conditions d'exploitation n'est pas conforme. Éventuelles utilisations erronées Les dispositifs de sécurité ne doivent pas être dé- montés ni neutralisés L'appareil n'est pas destiné à une utilisation profes- sionnelle Dispositifs de sécurité et de protection Attention - risque de blessure ! Les dispositifs de sécurité et de protection ne doivent pas être mis hors service !33441152_e p. 41

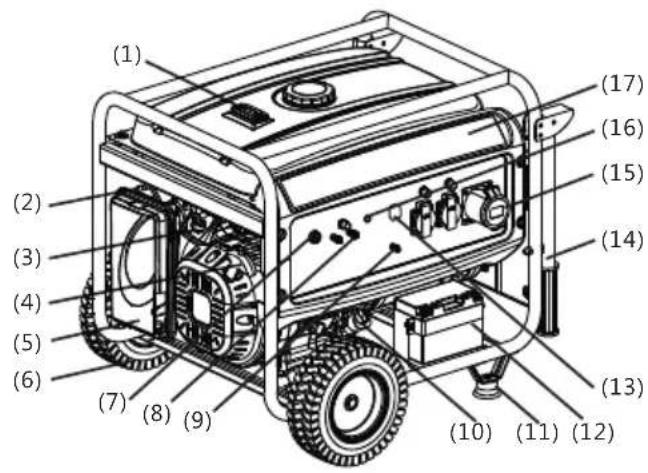

1 Jauge de carburant 13 Disjoncteur CA 2 Soupape d'étranglement 14 Tube main courante

3 Soupape à carburant 15 Sortie CA 4 Poignée du démarreur 16 Voyant de sortie 5 Épurateur d'air 17 Panneau de commande 6 Roue

18 Bouchon du réservoir à essence 7 Commutateur moteur 19 Réservoir à essence 8 Sortie CC 20 Silencieux d'échappement 9 Borne de masse 21 Culasse de cylindre 10 Bouchon de remplissage d'huile 22 Carburateur 11 Pied

23 Bougie d'allumage 12 Batterie de démarrage

Uniquement pour le AL-KO 6500-C Symboles sur l'appareil Attention ! Une prudence particulière est requise lors de la manipulation. Risque d'incendie dû au carburant ou à l'huile ! Lire la présente notice d'utilisation avant la mise en service ! Avant de faire le plein de carburant ou d'huile, laisser refroidir l'appareil Risque d'intoxication aux gaz d'échappement ! Porter un casque anti-bruit ! Ne pas faire fonctionner l'appareil dans des locaux fermés ou dans des zones de travail mal ventilées (par ex. un garage). Ne pas raccorder le groupe électrogène sur le réseau électrique domestique. Attention ! Risque d'électrocution. Avant toute opération, retirer le connecteur de bougies d'allumage de l'appareil. Aperçu produit (2) (1) (3) (4) (5) (6) (8) (9) (10) (11) (12) (13) (14) (15) (17) (7) (16) (20) (23) (22) (21) (18) (19)FR Traduction de la notice d'utilisation originale

Groupe électrogène à essence 2500-C / 3500-C / 6500-C Consignes de sécurité Attention - danger de mort! Ne pas utiliser le groupe électrogène en cas de pluie ou de forte humidité de l'air. Attention! N'utilisez que des appareils dans un état impeccable ! Attention - risque de blessure ! Les dispositifs de sécurité et de protection ne doivent pas être mis hors service ! Attention - risque d'incendie! Ne pas laisser la machine dans des locaux dans lesquels les vapeurs d'essence peuvent entrer en contact avec du feu ou des étincelles ! Protéger la zone entourant le moteur, le pot d'échappement, le carter de batterie et le réser- voir de carburant contre la poussière, l'essence et l'huile. Ne pas poser d'objets ou matières combustibles oufacilementinammablesàproximitédela sortie des gaz d'échappement Attention - risque d'asphyxie! Ne pas faire fonctionner l'appareil dans des locaux fermés ou dans des zones de travail mal ventilées (par ex. un garage). Les gaz d'échappement contiennent du monoxyde de carbone toxique et d'autres polluants. Attention! Ne pas raccorder le groupe électrogène sur le réseau électrique domestique Attention! Risque de brûlures ! Certaines parties du groupe électrogène chauf- fent fortement à l'usage et restent chaudes même après l'arrêt du groupe électrogène. Le silencieux d'échappement émet des gaz d'échappement très chauds Attention! Le groupe électrogène doit être mis à la terre de façon sécurisée Éloigner les tierces personnes de la zone à risques L'utilisateur ou le propriétaire de la machine est responsable en cas d'accidents avec des tiers ou de dégâts liés à leurs biens Les enfants ou les personnes ne connaissant pas le mode d'emploi, ne doivent pas utiliser l'appareil Éloigner les enfants de la zone de fonctionnement Respecter les réglementations locales concernant l'âge minimum de l'utilisateur L'appareil ne doit pas être utilisé sous l'emprise de l'alcool, de drogues ou de médicaments Porter des vêtements de protection adaptés Pantalon long Chaussures solides et antidérapantes Casque anti-bruit Utilisation sur sol pentu ou inégal Veiller toujours à avoir une position assurée N'utiliser l'appareil qu'en cas de lumière du jour sufsanteouavecunéclairagearticiel Respecterlaréglementationspéciqueaupaysen ce qui concerne les horaires d'exploitation Ne pas laisser l'appareil sans surveillance lorsqu'il est prêt à l'emploi Ne jamais faire fonctionner l'appareil ni les appareils devant y être raccordés lorsque leurs dispositifs de protection sont endommagés Avant chaque utilisation, contrôler la présence de dommages sur l'appareil, remplacer les pièces endommagées avant toute nouvelle utilisation Vériersil'appareilasubidesdommageset effectuer les réparations nécessaires avant de le redémarrer. Arrêter le moteur, attendre que l'appareil soit com- plètement arrêté et débrancher le connecteur de bougies d'allumage Ennd'utilisationdel'appareil Après l'apparition de pannes Des pannes ou vibrations inhabituelles surviennent sur l'appareil Pour le transport35441152_e

Brancher le connecteur de bougies d'allumage et lancer le moteur Après résolution des pannes (voir le tableau despannes)etvéricationdel'appareil Après le nettoyage de l'appareil Ne pas consommer de nourriture ni de boisson en faisant le plein d'essence ou d'huile Ne pas inhaler les vapeurs d'essence Ne jamais soulever ou porter l'appareil lorsque le moteur tourne Avantutilisation,veilleràbienxerlesécrous,les vis et les boulons Ne pas utiliser l'appareil en sous-sol Nepasutiliserdeldénudépourleraccordement avec les appareils électriques - toujours utiliser le câbleetlacheadaptés En cas d'utilisation de rallonges ou d'une armoire de distribution électrique mobile, respecter la longueur maximale de câble En cas d'utilisation de rallonges ou d'une armoire de distribution électrique mobile, respecter la longueur maximale de câble pour 1,5 mm

max. 60 m pour 2,5 mm

max. 100 m Remplir le réservoir Avant la mise en service, il vous faut faire le plein de l'appareil. Mise en garde - Risque d'incendie! L'essenceetl'huilesonthautementinamma- bles ! Consommables Essence Huile de moteur Type essence ordinaire / sans plomb voir ( 3) Capacité de rem- plissage voir c aractéristiques techniques voir caractéristiques techniques Sécurité Mise en garde! Ne jamais laisser tourner le moteur dans des locaux fermés. Risque d'intoxication ! Conserver l'essence et l'huile uniquement dans des conteneurs prévus à cet effet Remplir ou vider le réservoir d'essence ou d'huile uniquement en plein air et lorsque le moteur est froid Ne pas faire le plein d'essence ou d'huile lorsque le moteur tourne Ne pas trop remplir le réservoir (l'essence se dilate) Ne pas fumer lors du plein Ne pas ouvrir le bouchon de réservoir lorsque le moteur est en marche ou qu'il est chaud Remplacer le réservoir ou le bouchon de réservoir endommagé Toujours bien fermer le bouchon de réservoir Lorsque de l'essence s'est répandue : ne pas mettre le moteur en marche éviter les essais d'allumage nettoyer l'appareil avant de refaire un plein d'essence, laisser re- froidir le moteur et éviter de le renverser du carburant renversé peut endommager les pièces en plastique. Essuyer immédiatement le carburant. La garantie ne couvre pas les dommages causés aux pièces en plastique par du carburant Lorsque de l'huile de moteur s'est répandue : ne pas mettre le moteur en marche absorber l'huile de moteur répandue avec un liant d'huile ou l'éponger avec un chiffon et s'en débarrasser de manière conforme nettoyer l'appareil Ne pas jeter l'huile usagée : à la poubelle dans les canalisations, les égouts ou dans la terre Mettre l'huile usagée dans un conteneur fermé et la con- eràuncentrederecyclageouàunpointdeservice après-vente.FR Traduction de la notice d'utilisation originale

Groupe électrogène à essence 2500-C / 3500-C / 6500-C Remplir le réservoir Faire le plein d'essence ( 2)

1. Dévisser le couvercle du réservoir, le conserver

dans un endroit propre.

2. Faire le plein d'essence avec un entonnoir.

3. Bien fermer et nettoyer l'ouverture du réservoir.

Faire le plein d'huile de moteur ( 4)

1. Dévisser le couvercle du réservoir d'huile, conserver

le bouchon dans un endroit propre.

2. Faire le plein d'huile avec un entonnoir.

3. Bien fermer et nettoyer l'ouverture de remplissage

d'huile. Mise en service Attention! Le groupe électrogène doit être mis à la terre de façon sécurisée Le symbole représentant un appareil photo dans les pages suivantes renvoie aux illustrations pages 4–7. Mettre l'appareil à la terre Attention - risque d'électrocution! Nepasutiliserdeldénudépourlamiseàla terre. Attention! Le groupe électrogène doit être mis à la terre de façon sécurisée Pourlamiseàlaterre,utiliserunldeterrede minimum 2,5 mm

de section Raccorder le l de terre ( 1)

1. Appuyeruneextrémitéduldeterresousl'écrou

3. Relierl'autreextrémitéduldeterreavecunclou

de mise à la terre (par ex. clou en métal)

4. Planter solidement le clou de mise à la terre dans

le sol Raccorder la batterie de démarrage (uniquement pour le AL-KO 6500-C) ( 5)

1. Relier le câble de batterie rouge avec la borne + de

la batterie de démarrage et le visser à fond avec une vis et un écrou

2. Relier le câble de batterie vert avec la borne - de la

batterie de démarrage et le visser à fond avec une vis et un écrou

3. Une fois le vissage effectué, placer des gaines

en caoutchouc sur les bornes de la batterie de démarrage Éviter tout contact entre les bornes + et - de la batterie, sous peine d'endommager la batterie Ouvrir le robinet d'essence ( 6)

1. Tourner le robinet d'essence et verser de l'essence

dans le carburateur Mode «choke» (étrangleur) ( 7)

1. En cas de démarrage à froid, verrouiller le levier du

mode « choke » (étrangleur).

2. Si l'appareil est chaud, mettre le levier du mode

« choke » (étrangleur) de l'appareil sur la position intermédiaire. Si, au deuxième essai, l'appareil ne démarre toujours pas, desserrer entièrement le levier du mode « choke » (étrangleur). Démarrage du moteur Attention - risque d'intoxication! Ne jamais laisser tourner le moteur dans des locaux fermés. Attention - risque de blessure ! Attention - risque de rebond! Le cordon du démarreur peut rebondir vers le moteur plus vite qu'il ne peut être lâché.37441152_e

1. Mettre le disjoncteur de contact sur « ON » ( 8)

2. Tirer rapidement le cordon du démarreur, puis le

laisser s'enrouler à nouveau lentement ( 9) Si, au deuxième essai, l'appareil ne démarre tou- jours pas, consulter les indications relatives à la position « choke » (étrangleur) Démarrage électrique (uniquement pour le AL-KO 6500-C)

1. Mettre la clé dans le contact

2. Tourner à fond la clé de contact vers la droite pour

la mettre en position « START » ( 10)

3. Aussitôt que le moteur tourne, relâcher la clé de

contact (qui retourne en position « ON »). Il convient de patienter 10 secondes entre deux tentatives de démarrage pour éviter de décharger trop vite la batterie de démarrage Si, au deuxième essai, l'appareil ne démarre tou- jours pas, consulter les indications relatives à la position « choke » (étrangleur) Utilisation Environ 30 secondes après le démarrage, remettre le levier du mode « choke » (étrangleur) en position initiale ( 11). Brancher des consommateurs électriques Attention! La puissance totale de tous les consommateurs raccordés ne doit pas dépasser la puissance no- minale max. du groupe électrogène

1. Brancher les consommateurs aux prises du groupe

électrogène ( 12) Si plusieurs consommateurs sont raccordés au groupe électrogène, brancher et allumer d'abord le premier consommateur, puis brancher et allu- mer les autres consommateurs. Débrancher des consommateurs électriques

1. Débrancher les consommateurs des prises du

groupe électrogène ( 13) Arrêt du moteur Uniquement arrêter le moteur une fois que le groupe électrogène a tourné 30 secondes hors charge (sans consommateurs branchés) Mettre le disjoncteur de contact sur « OFF » ( 14) (uniquement pour le AL-KO 6500-C) Tourner à fond la clé de contact vers la gauche pour la mettre en position « OFF » ( 15) Fermer le robinet d'essence Attention! Risque de brûlures! Certaines parties du groupe électrogène chauf- fent fortement à l'usage et restent chaudes même après l'arrêt du groupe électrogène. Laisser refroidir avant le transport ou avant une nouvelle mise en service

1. Fermer le robinet d'essence ( 16)

Stockage Attention - risque d'incendie! Nepasstockerl'appareilprèsdeammesnues ou de sources de chaleur. Laisser le moteur se refroidir Entreposer l'appareil au sec et hors de portée des enfants et des personnes non autorisées Entreposer la batterie de démarrage à l'abri du gel Recharger la batterie de démarrage de temps en temps Vidanger le réservoir d'essence et le carburateur Débrancher le connecteur de bougies d'allumageFR Traduction de la notice d'utilisation originale

Groupe électrogène à essence 2500-C / 3500-C / 6500-C Vidanger l'essence Attention - risque d'explosion! Les machines dont le réservoir est plein peuvent, lorsqu'elles sont entreposées, émettre des vapeurs d'essence ! À cause de l'évaporation, des résidus d'essence peuvent faire coller des pièces dans le carbura- teur, menant ainsi à des pannes.

1. Ouvrirlebouchonletédedéchargeducarburateur

( 17) et vidanger l'essence dans un conteneur pour carburant adapté Couvrir le groupe électrogène

1. Remiser le groupe électrogène dans un endroit

propre, sec et à l'abri de l'eau et de l'humidité

2. Recouvrir le groupe électrogène avec des moyens

adaptés pour empêcher la saleté ou la poussière de se déposer dans l'appareil ( 18) Transport Attention! Pour éviter une fuite d'essence ou d'huile, trans- portez toujours le groupe électrogène de façon sécurisée, à la verticale et dans sa position nor- male de fonctionnement. Attention - risque d'explosion! Les machines dont le réservoir est plein peuvent, lors du transport, émettre des vapeurs d'essence !

1. Soulever ou porter le groupe électrogène par les

tubes du cadre. ( 19)

2. Sécuriser le groupe électrogène pour le transport.

( 20) Réparation Les travaux de réparation ne doivent être entrepris que par des services de maintenance ou des services spécialisés autorisés. Maintenance et entretien Attention - risque de blessure!

• Avant toute opération de maintenance ou d'entretien, toujours arrêter le moteur et retirer le connecteur de bougies d'allumage.

• Il se peut que le moteur continue à tourner par inertie. Après l'arrêt, s'assurer que le moteur ne tourne plus. Nettoyer l'appareil après chaque utilisation Ne pas nettoyer l'appareil au jet d'eau Uneinltrationd'eaupeutentraînerdespannes (système d'allumage, carburateur) Le cas échéant, remplacer tout silencieux défectueux Intervalles de maintenance Avant chaque utilisation Contrôler le niveau d'huile de moteur Vérierleltreàair Après 20 heures de fonctionnement ou 1 mois après la mise en service Changer l'huile Toutes les 50 heures de fonctionnement ou tous les 3 mois Nettoyagedultreàair Toutes les 100 heures de fonctionnement ou tous les 6 mois Changer l'huile Nettoyer le récipient de récupération du robinet d'essence Nettoyer les bougies d'allumage Toutes les 300 heures de fonctionnement ou une fois par an Remplacer les bougies d'allumage Régler le jeu des soupapes

Toutes les 300 heures de fonctionnement également Nettoyer la culasse de cylindre

Tous les 2 ans également Rincerleréservoiretleltreàcarburant

Changer le tube à essence

Ces travaux de maintenance ne doivent être entrepris que par des services de maintenance ou des services spécialisés autorisés.39441152_e

Aide en cas de pannes Panne Solution Le moteur ne démarre pas ▪ Faire le plein d'essence

• Enclencher la position « choke » (étrangleur)

• Mettre le disjoncteur de contact sur « ON »

• Contrôler les bougies d'allumage, éventuellement les changer

• Recharger la batterie de démarrage (uniquement pour le AL-KO 6500-C)

• Débrancher des consommateurs électriques Baisse de puissance du moteur

• La puissance totale des consommateurs dépasse la puissance nominale max. Encasdepannesnegurantpasdansletableauouquevousnepouvezpasréparervous-même,veuillezvous adresser à notre service après-vente. Élimination Ne pas éliminer les appareils hors d'usage, les piles ou les accus avec les ordures ménagères! L'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être éliminés de manière adéquate.FR Traduction de la notice d'utilisation originale

Groupe électrogène à essence 2500-C / 3500-C / 6500-C Garantie Pendant la période légale de garantie contre les vices de fabrication, nous éliminons par réparation ou remplacement, selon notre choix, tout défaut de matériau ou de fabrication survenu sur l'appareil. La durée de prescription dépend de la législation respective en vigueur dans le pays où a été acheté l'appareil. Notre garantie s'applique seulement : La garantie ne s'applique pas : pour une utilisation conforme de l'appareil pour le respect du mode d'emploi en cas d’utilisation de pièces de rechange originales. en cas de tentatives de réparation effectuées sur l'appareil encasdemodicationstechniqueseffectuéessur l'appareil en cas d'utilisation non conforme (p. ex. utilisation professionnelle ou communale) Sont exclus de la garantie : les détériorations de la peinture dues à une usure normale. lespiècesd'usurequigurentenencadréxxxxxx

sur la carte des pièces de rechange les moteurs à explosion - ces derniers sont garantis par les réglementations de garantie des constructeurs respectifs des moteurs. En cas de garantie, veuillez vous adresser à votre revendeur ou bien au point de service après-vente agréé le plus proche, en présentant cette déclaration de garantie et la preuve d'achat. Cette acceptation de garantie n'obère en rien les droits légaux de l'acheteur en cas de vice de la marchandise vis-à-vis du vendeur.

Déclaration de conformité CE Nous déclarons par la présente que ce produit, dans la version commercialisée par nos soins, satisfait aux exigences des directives CE harmonisées, aux normes de sécurité CE etauxnormesspéciquesauproduit. Produit Groupe électrogène à essence Numéro de série G4990012 Fabricant AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ ALLEMAGNE Fondé de pouvoir Andreas Hedrich Ichenhauser Str. 14 89359 KÖTZ ALLEMAGNE Type AL-KO 2500-C AL-KO 3500-C AL-KO 6500-C Directives UE 2006/42/CE 2014/35/EU 2014/30/EU 2000/14/CE 2011/65/CE Normes harmonisées EN ISO 8528:2016 EN 60204-1:2006+A1:2009 EN 55012:2007+A1:2009 EN 61000-6-1:2007 Niveau sonore EN ISO 3744 mesuré / garanti 93dB(A)/95dB(A) AL-KO 2500-C 94dB(A)/96dB(A) AL-KO 3500-C 95dB(A)/97dB(A) AL-KO 6500-C Évaluation de la conformité 2000/14/CE Annexe VI Organisme notié SociétéNationaledeCertica- tion et d’Homologation 11, route de Luxembourg L-5230 Sandweiler No. 0499 Kötz, 2017-02-01 Wolfgang Hergeth, directeur généralIT Libretto di istruzioni originale
