Produkttyp	Bensingenerator
Modell	AL-KO 2500C
Märkeffekt	2,5 kVA
Spänning	230 V AC / 12 V DC
Frekvens	50 Hz
Motor	4-takts, blyfri bensin
Tankvolym	4,5 L
Drifttid	Cirka 4 h vid 50% belastning
Ljudnivå	93 dB(A) uppmätt / 95 dB(A) garanterad
Vikt	35 kg
Mått (L × B × H)	600 × 450 × 450 mm
Start	Manuell (repsnöre)
Uttag	1 AC-uttag 230 V, 1 DC-uttag 12 V
Skydd	AC-överströmsskydd, jordanslutning
Bränsle	Blyfri bensin
Motorolja	SAE 10W-30 (volym ~0,5 L)
Löpande underhåll	Kontrollera oljenivå, rengör luftfilter, byt tändstift
Reparerbarhet	Reservdelar finns hos auktoriserad återförsäljare
Garanti	Lagstadgad mot tillverkningsfel
Tillverkningsland	Tyskland

Vanliga frågor - 2500C AL-KO

Vilken typ av bränsle ska användas till AL-KO 2500C?

Använd vanlig blyfri bensin. Använd aldrig olje-bensinblandning.

Hur startar man generatorn AL-KO 2500C kall?

Aktivera chokspaken i stängt läge. Öppna bensinkranen, sätt överströmsskyddet på ON, dra sedan startrep. Efter start, ställ tillbaka choken i öppet läge.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd aldrig generatorn i ett slutet utrymme (risk för kolmonoxidförgiftning). Vänta tills motorn svalnat innan tankning. Använd jordning med en kabel med minst 2,5 mm² area.

Hur underhåller man luftfiltret på AL-KO 2500C?

Var 50:e driftstimme rengör du luftfiltret. Ta bort locket, ta ut filterelementet, rengör det med tvålvatten, torka det ordentligt och sätt tillbaka det. Använd aldrig bensin för rengöring.

Vad göra om motorn inte startar?

Kontrollera först bensin- och oljenivån. Se till att bensinkranen är öppen och överströmsskyddet är på ON. Kontrollera tändstiftet (rengör eller byt) och luftfiltret. Om problemet kvarstår, se felavhjälpningstabellen i bruksanvisningen.

Kan jag använda generatorn AL-KO 2500C i regn?

Nej, det är farligt. Använd aldrig generatorn i regn eller hög luftfuktighet på grund av risk för elektriska stötar. Ställ den på en torr och välventilerad plats.

Hur förvarar man generatorn på vintern?

Töm bensintanken och förgasaren för att undvika avlagringar. Koppla bort tändstiftet. Förvara apparaten på en torr, frostfri plats utom räckhåll för barn. Ladda startbatteriet (om tillämpligt) då och då.

Vilken motorolja ska användas och när byta?

Använd SAE 10W-30-olja för 4-taktsmotor. Byt olja efter de första 20 timmarna, därefter var 100:e timme eller var 6:e månad. Kontrollera nivån före varje användning.

Hur transporterar man generatorn säkert?

Transportera den alltid vertikalt, i dess normala driftposition. Lyft den i ramrören. Se till att tanken inte är full för att undvika läckage. Säkra den under transport.

Var hittar jag reservdelar till AL-KO 2500C?

Kontakta din auktoriserade AL-KO-återförsäljare eller auktoriserad serviceverkstad. Använd endast originalreservdelar för att garantera överensstämmelse och säkerhet.

BRUKSANVISNING 2500C AL-KO

Tilslut startbatteriet (kun på AL-KO 6500-C) (ref)

Om denna bruksanvisning

Läs igenom den här dokumentationen innan du börjar använda maskinen. Detta är en förutsättning för ett säkert och felfritt arbete. Bekanta dig med de oli-ka reglagen och korrekt användning av maskinen.
■ Beakta de säkerhetsanvisningar och varningstexter som finns i denna dokumentation och på redskapet
■ Dokumentation är en permanent beståndsdel av den beskrivna produkten och måste vid försäljning överlämnas till den nya köparen

Teckenförklaring

Obs!

Att noga följa varningstexterna kan förebygga person- och/eller materialskador.

Speciella anvisningar för bättre förståelse och handhavande.

Kamerasymbolen syftar på bilder.

Innehållsförteckning

Om denna bruksanvisning....86

Produktbeskrivning 86

Säkerhets- och skyddsanordningar....86

Produktöversikt....87

Säkerhetsanvisningar....88

Tankning 89

Start....90

Förvaring 91

Transport 91

Felavhjälpning 92

Reparation 92

Underhåll och skötsel 92

Återvinning....92

Garanti....93

EG-försäkran om överensstämmelse 93

Produktbeskrivning

I den här dokumentationen beskrivs olika modeller av bensindrivna elgeneratorer. Identifiera din modell med hjälp av produktbilderna och beskrivningen av de olika alternativen.

Avsedd användning

Denna utrustning har till syfte att driva eldriven utrustning av olika slag. För anslutning till stationära system som uppvärmning och strömförsörjning av bostäder liksom av husbilar och husvagnar måste man först rådfråga en utbildad elektriker.

Elgeneratorn drivs med blyfri bensin.

Inga redskap eller apparater får vara anslutna till genera- torn när den startas.

All annan användning anses som icke avsedd användning.

Möjlig felanvändning

■ Säkerhetsanordningar får inte demonteras eller sättas ur funktion
■ Maskinen får inte användas i kommersiell verksamhet

Säkerhets- och skyddsanordningar

Varning – skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur drift!

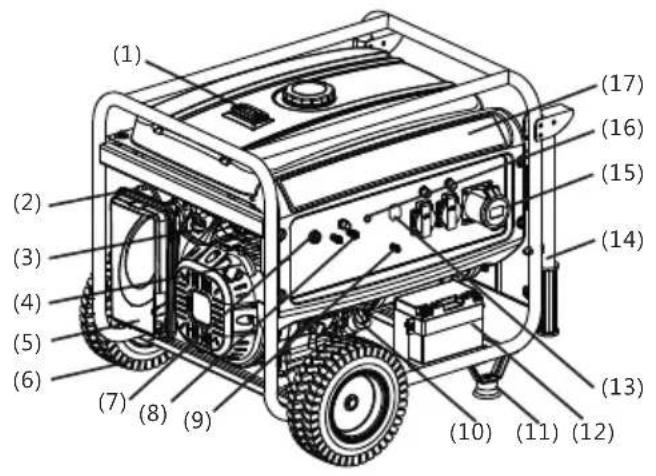

Produktöversikt

1 Tankmätare 13 AC-uttag
2 Strypventil 14 Handtag		1)
3 Bränsleventil 15 AC-uttag
4 Starthandtag 16 Uttagsmätare
5 Luftrenare 17 Manöverpanel
6 Hjul 1)	18 Bensintankslock
7 Motorbrytare 19 Bensintank
8 DC-uttag 20 Avgasljuddämpare
9 Jordanslutning 21 Cylinderhuvud
10 Oljepåfyllningsplugg 22 Förgasare
11 Fot 1)	23 Tändstift
12 Startbatteri 2)

1) Tillval 2) endast för AL-KO 6500-C

Symboler på utrustningen

	Obs!laktta särskild försiktighet under handhavandet.		Brandfara pga bensin och olja!
	Läs igenom bruksanvisningen innan du börjar använda redskapet!		Låt redskapet svalna före påfyllning av bensin eller olja
	Fara för förgiftning pga avgaser! Bär hörselskydd!
	Ta aldrig redskapet i drift i slutna rum eller dåligt ventilerade utrymmen som garage.		Anslut aldrig elgeneratorn till husets elnät
	Obs! Risk för elstötar.		Ta alltid ut tändstiftskontakten före arbeten på redskapet.

Använd inte elgeneratorn i regn, i väta eller vid hög luftfuktighet.

Obs!

Använd endast verktyget om det är i tekniskt felfritt skick!

Varning – skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur drift!

Förvara inte tankad utrustning i byggnader där bensinångor kan komma i kontakt med öppen låga eller gnistor!

Håll området runt motor, avgasrör. batterilådor och bränsletank rent från smuts, bensin och olja.

Förvara inga brännbara eller lättantändliga föremål eller material i närheten av avgasröret

Varning - förgiftningsfara!

Ta aldrig redskapet i drift i slutna rum eller dåligt ventilerade utrymmen som garage. Avgaserna innehåller giftig kolmonoxid liksom andra skadliga ämnen.

Obs!

Anslut aldrig elgeneratorn till husets elnät

Obs! Risk för brännskador!

Delar av elgeneratorn blir mycket heta under drift av och förblir så en bra stund efter att utrustning- en stängts av.

Avgasljuddämparen avger heta avgaser

Obs!

Se till att jorda elgeneratorn ordentligt

■ Håll utomstående borta från riskområdet
■ Maskinoperatören eller användaren är ansvarig för olyckor som drabbar andra personer och deras egendom
■ Barn och andra personer som inte är förtrogna med

bruksanvisningen får inte använda maskinen.

■ Håll barn borta från farozonen
■ Beakta lokala bestämmelser rörande lägsta ålder på personer som får manövrera maskinen
■ Använd inte maskinen om du är påverkad av alkohol, droger eller mediciner
■ Använd lämpliga arbetskläder
Långbyxa
Stabila skor med halkhämmande sula
hörselskydd

- Vid användning i sluttningar eller på ojämnt underlag måste

■ man se till att man står stadigt

Arbeta endast vid tillräckligt dagsljus eller belysning

■ Beakta landspecifika bestämmelser när det gäller drifttider

Lämna aldrig maskinen utan uppsikt när den är driftsklar

■ Ta aldrig utrustningen och anslutna redskap i drift med skadade skyddsanordningar

■ Kontrollera utrustningen före varje användning så att det inte finns skadade delar. Byt ut skadade delar

Kontrollera om det finns skador på utrustningen och genomför vid behov nödvändiga reparationer innan den tas i drift igen.

■ Stäng av motorn, vänta tills motorn har stannat och ta ut tändstiftskontakten

innan du lämnar utrustningen utan uppsikt
■ efter att fel uppkommit
när fel uppstätt eller onormala vibrationer förekommer
före transport

■ Sätt i tändstiftskontakten och starta motorn

när felen har åtgärdats (se felsökningsschemat) och utrustningen kontrollerats
■ efter rengöring av utrustningen

- Ät och drick inte under påfyllning av bensin eller motorolja

■ Andas inte in bensinångorna

■ Lyft eller bär aldrig maskinen när motorn är igång

■ Kontrollera att alla muttrar. skruvar och bultar är åtdragna före start
■ Använd aldrig redskapet under jord
Använda aldrig naken ledning för anslutning av eldrivna redskap; använd alltid lämpliga kablar och kontakter
■ Beakta maximilängden för kabel om du använder förlängningskabel eller mobil elskåp

Beakta maximilängden för kabel om du använder förlängningskabel eller mobil elskåp

för diameter 1,5 mm² max. 60m

för diameter 2,5 mm² max. 100m

Tankning

Före drift måste utrustningen tankas.

Bensin och motorolja är höggradigt flambara!

Drivmedel

	Bensin Motorolja
Typer	Normal / blyfribensin	se (☐)
Kapacitet	se den tekniskainformationen	se den tekniskainformationen

Säkerhet

Varning!

Låt aldrig motorn vara igång i slutna utrymmen. Risk för förgiftning!

■ Förvara därför bensin och olja uteslutande i därför avsedda behållare
■ Bensin och motorolja får bara fyllas på eller dräneras när motorn är helt kall
■ Fyll aldrig på med bensin eller motorolja när motorn är igång
■ Se till att inte överfylla tanken (bensinen tunnas ut)
■ Rök inte under tankningen

• Öppna inte tanklocket när motorn är igång eller är varm
  ■ Byt ut skadad tank eller skadat tanklock
  ■ Stäng alltid tanklocket ordentligt
  ■ Om bensin har runnit ut:

Starta inte motorn
■ Undvik tändningsförsök
Rengör maskinen
Innan tanken återigen fylls med bensin skall motorn svalna. Undvik att spilla ut bensin
Uthälld bensin kan leda till skador på plastdelar. Torka omedelbart av bränsle. Garantin omfattar inga skador på plastdelar, som förorsakats av bränsle

■ Om bensin har runnit ut:

Starta inte motorn
Samla upp utspilld motorolja med lämpligt bindemedel eller torka upp med trasa och återvinn på rätt sätt
Rengör maskinen

Gammal olja får inte:

■ slängas i soporna
■ spolas ut i rörledningar eller avlopp eller hällas ut på marken

Gammal olja ska samlas i sluten behållare och lämnas till kundtjänst eller miljöstation.

Tankning

Fylla på bensin (2)

1. Skruva av tanklocket och förvara det på ett rent ställe.
2. Fyll på bensin med en tratt.
3. Förslut tankens påfyllningsöppning och rengör.

1. Skruva ur oljepåfyllningspluggen och förvara på ren plats.
2. Fyll på oljan med en tratt.
3. Förslut tankens påfyllningsöppning och rengör.

Start

Obs!

Se till att jorda elgeneratorn ordentligt

Kameraikon på följande sidor hänvisar till illustrationerna i början av bruksanvisningen, på sidorna 4–7.

Jordning av utrustningen

Varning - elstötar!

Anslut aldrig naken ledning till jord.

Obs!

Se till att jorda elgeneratorn ordentligt

- För jordning krävs en jordad ledning med minst 2,5 mm ^2 i diameter

Ansluta jordledning (☐)

1. För in ena änden av jordledningen under muttern på jordningsklämman.(G/1)
2. Fixera jordledningen genom att dra åt muttern
3. Anslut den andra änden av jordledningen till en jordningsspik (t.ex. en metallstav)
4. Stick ned jordningsspiken i marken

Anslut startbatteriet

(endast AL-KO 6500-C) (C)

Anslut röd batterikabel till + polen på startbatteriet och säkra med skruv och mutter
5. Anslut grön batterikabel till - polen på startbatteriet och säkra med skruv och mutter
6. För på gummihylsorna på startbatteripolerna när kablarna angjorts

Detta förebygger skador på batteriets + och - pol

Öppna bensinkranen (6)

1. Öppna bensinkranen och låt bensinen flöda i förgasaren

Choke (☐)

1. Stäng chokespaken vid kallstart.
2. Ställ chokespaken i halvläge vid uppvärmd motor.

Om motorn inte startar vid det andra startförsöket,öppna chokespaken helt

Start av motorn

Varning - förgiftningsfara!

Ha aldrig motorn igång i slutna utrymmen.

Varning – skaderisk!

WARNING - fara för kast!

Startlinan kan flyga tillbaka snabbare till motorn än vad som linan kan släppas.

Linstart

Ställ tändningsbrytaren på ON (☐)

1. Dra ut startlinan snabbt och låt den sedan längsamt rulla tillbaka (9)

Om utrustningen inte startar vid det andra startförsöket, läs igenom anvisningarna för choken

Elektrisk start (endast AL-KO 6500-C) Sätt i nyckeln i tändningslåset

1. Vrid nyckeln åt höger i tändlåset till START ( 📄)

2. Så snart som motorn gått igång släpper man tändningsnyckeln (som går tillbaka till ON).

Mellan startförsöken bör det gå 10 sekunder för att förhindra att startbatteriet laddas ur för fort

Om utrustningen inte startar vid det andra startförsöket, läs igenom anvisningarna för choken

Drift

För tillbaka CHOKE-spaken ungefär 30 sekunder efter start (11).

Koppla till strömförbrukare

Obs!

Den totala effektförbrukningen för alla anslutna förbrukare får inte överstiga max. märkeffekten för elgeneratorn

1. Anslut kontakten från förbrukare på elgeneratorn (2)

När flera förbrukare är anslutna till elgeneratorn ska först den första förbrukaren anslutas och startas och sedan nästa förbrukare.

Koppla bort strömförbrukare

1. Dra ut kontakten från förbrukare på elgeneratorn (3)

Avstängning av motorn

Låt alltid motorn gå i 30 sekunder efter att förbrukarna kopplats bort innan den stängs av

■ Ställ tändningsbrytaren på (14)

( endast AL-KO 6500-C) Vrid nyckeln åt vänster i tändlåset till OFF (15)

Stäng bensinkranen

Obs! Risk för brännskador!

Delar av elgeneratorn blir mycket heta under drift av och förblir så en bra stund efter att utrustningen stängts av.

Låt svalna före transport eller ny uppstart

Förvara inte maskinen framför öppen låga eller värmekällor.

Låt motorn svalna
■ Förvara maskinen torrt och oåtkomlig för barn och obehöriga personer
■ Förvara startbatteriet på frostskyddad plats
■ Ladda upp startbatteriet då och då
■ Töm bensintank och förgasare helt och hållet
■ Ta ut tändstiftskontakten

Töm ut bensinen

Varning - explosionsfara!

Tankade maskiner kan under förvaring avge bensinånger i luften!

Genom avdunstningen kan bensinrester leda till klibbiga ansamlingar på komponenter och därmed till funktionsstörningar.

1. Öppna dräneringspluggen i förgasaren ( 📋 ) och dränera bensinen till lämplig behållare

Täcka över elgeneratorn

1. Ställ elgeneratorn på en ren och torr plats som är skyddad mot väta och fukt
2. Täck över elgeneratorn på lämpligt sätt så att vare sig smuts eller damm kan avlagras på den (8)

Transport

Obs!

Förebygg läckage av bensin och olja under transport av elgeneratorn genom att alltid transportera den i driftposition.

Varning - explosionsfara!

Tankade maskiner kan under förvaring avge bensinånger i luften!

1. Dra elgeneratorn på ramrören eller bär den. ( 19)
2. Säkra elgeneratorn för transporten. (20)

Reparation

Reparationsarbeten får endast utföras av AL-KO serviceverkstäder och auktoriserade fackmän.

Underhåll och skötsel

Varning – skaderisk!

• Stanna alltid motorn och lossa tändstiftskontakten före underhållsarbete.
• Motorn kan fortsätta att snurra. Försäkra dig om att motorn verkligen har stannat.

■ Rengör apparaten efter varje användning
Spruta inte vatten på utrustningen eftersom inträngade vatten kan leda till skador på tändanläggning och förgasare
■ Ersätt alltid defekta ljuddämpare omgående

Underhållsintervall

Före varje användning

■ Kontrollera motoroljenivån
■ Kontrollera luftfiltret

Efter de första 20 drifttimmarna eller en månad efter idrifttagning

Oljebyte

Var 50:e drifttimme eller var 3:e månad

■ Rengör luftfiltret

Felavhjälpning

Fel Lösning
Motorn startar inte▪ Fyll på bensin
Motoreffekten avtar▪ Rengör luftfiltret

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte kan åtgärda själv

Var 100:e drifttimme eller var 6:e månad

Oljebyte
■ Rengör avlagringsbehållaren på bensinkranen
■ Rengör tändstiftet

Var 300:e drifttimme eller en gång om året

■ Sätt i nytt tändstift
■ Ställa in ventilspel

Dessutom var 300:e drifttimme

■ Rengör cylinderhuvudet

Dessutom vartannat år

■ Spola bränsletank och bränslefilter
■ Förnya bensinslangen

1) Dessa underhållsarbeten får endast genomföras av serviceverkstäder eller auktoriserade installatörer.

Återvinning

Uttjänta apparater, batterier och laddare får inte slängas i hushållsavfallet!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

Garanti

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskinen
■ Beaktande av bruksanvisningen
■ Användning av reservdelar i original

■ Egna reparationsförsök på maskinen
■ Tekniska förändringar på maskinen
Ej ändamålsenlig användning (t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxx x(x)

■ Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantianspråk vänder ni er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Genom detta garantiåtagande påverkas inte köparens lagstadgade anspråk gentemot försäljaren.

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Bensindriven elgenerator

Serienummer

G4990012

Typ

AL-KO 2500-C

AL-KO 3500-C

AL-KO 6500-C

Ljudnivå

EN ISO 3744

uppmätt/garanterad

93dB(A)/95dB(A) AL-KO 2500-C

94dB(A)/96dB(A) AL-KO 3500-C

95dB(A)/97dB(A) AL-KO 6500-C

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

TYSKLAND

EG-direktiv

2006/42/EC

2014/35/EU

2014/30/EU

2000/14/EC

2011/65/EC

Bedömningavöverensstämmelse

2000/14/EC Bilaga VI

Behörig kontor

Société Nationale de Certifica-

tion et d'Homologation

Produktoversikt....95
