| Toote tüüp | Bensiinigeneraator |
| Mudel | AL-KO 2500C |
| Nimivõimsus | 2,5 kVA |
| Pinge | 230 V AC / 12 V DC |
| Sagedus | 50 Hz |
| Mootor | 4-taktiline, pliivaba bensiin |
| Kütusepaagi maht | 4,5 L |
| Tööaeg | Umbes 4 h 50% koormusel |
| Müratase | 93 dB(A) mõõdetud / 95 dB(A) garanteeritud |
| Kaal | 35 kg |
| Mõõtmed (P × L × K) | 600 × 450 × 450 mm |
| Käivitamine | Manuaalne (tõmbenöör) |
| Pistikupesad | 1 x AC 230 V, 1 x DC 12 V |
| Kaitse | AC kaitselüliti, maandusklemm |
| Kütus | Pliivaba bensiin |
| Mootoriõli | SAE 10W-30 (maht ~0,5 L) |
| Igapäevane hooldus | Kontrollige õlitaset, puhastage õhufilter, vahetage süüteküünal |
| Remonditavus | Varuosad saadaval volitatud müüja juures |
| Garantii | Seaduslik garantii tootmisvigade vastu |
| Tootmisriik | Saksamaa |
Korduma kippuvad küsimused - 2500C AL-KO
Kasutajate küsimused teemal 2500C AL-KO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Generaator PDF-formaadis tasuta! Leidke oma juhend 2500C - AL-KO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. 2500C kaubamärgi AL-KO.
KASUTUSJUHEND 2500C AL-KO
Lugege need dokumendid enne kasutuselevõttu läbi. See on ohutu töö ja rikkevaba käsitsemise eeldus. Tutvuge enne kasutamist juhtseadistega ja seadme kasutuspõhimõtetega.
Järgige kindlasti nendes dokumentides ja seadmel olevaid ohutusjuhiseid ja hoiatusi.
- Need dokumendid on kirjeldatava toote lahutamatu osa ning need tuleb toote edasimüümisel ostjale kaasa anda.
Sümbolite seletus
Tähelepanu!
Ohutusjuhiste täpne järgimine aitab vältida kehavigastusi ja/või materiaalset kahju.
Erijuhised arusaamise ja käsitsemise paranda- miseks.
Kaamerasümbol viitab joonistele.
Sisukord
Selle juhendi kohta 134
Toote kirjeldus....134
Ohutus- ja kaitseseadised 134
Toote ülevaade 135
Ohutusjuhised....136
Tankimine 137
Kasutuselevõtt....137
Hoiustamine....139
transportimisel; 139
Jäätmekäitlus....140
Garantii....141
EÜ vastavusdeklaratsioon 141
Toote kirjeldus
Nendes dokumentides kirjeldatakse bensiiniga voolu-generaatorite erinevaid mudeleid. Tuvastage õige mudel tootejooniste ja erinevate funktsioonide kirjelduste alusel.
Otstarbekohane kasutamine
See seade on möeldud tavaliste elektriseadmete käitamiseks. Kui te soovite ühendada statsionaarsete seadmetega nagu küte, maja üldelektrisüsteem vöi autoelamute ja haagiselamute elektrisüsteem, pidage kindlasti eelnevalt elektrikuga nõu.
Voolugeneraator töötab pliivaba bensiiniga.
Voolugeneraatori käivitamise ajal ei tohi ükski tarbija olla ühendatud.
Igasugune sellest erinev kasutusviis ei ole otstarbekohane.
Võimalik väärkasutamine
■ Ohutusseadiseid ei tohi demonteerida ega sillata.
■ Seadet ei tohi kasutada ärieesmärgil.
Ohutus- ja kaitseseadised
Tähelepanu – vigastusoht!
Ohutus- ja kaitseseadiseid ei tohi välja lülitada!

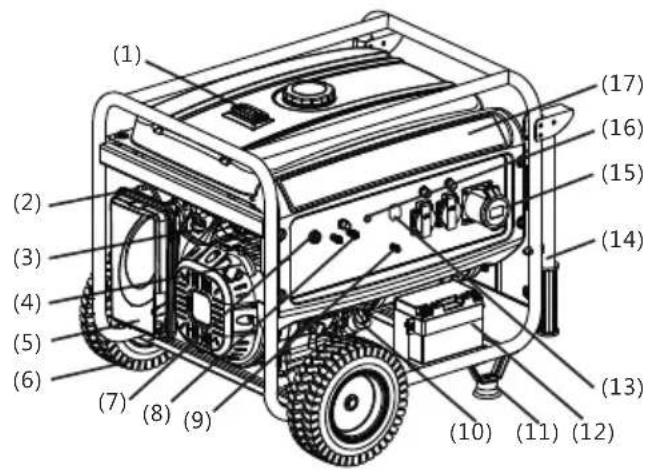

Toote ülevaade
| 1 paagi näidik 13 vahelduvvoolu lahklüliti | ||
| 2 drosselklapp 14 käsitsi vedamise toru | 1) | |
| 3 kütuseklapp 15 vahelduvvoolu väljund | ||
| 4 käivitustross 16 väljundi näidik | ||
| 5 öhufilter 17 juhtpaneel | ||
| 6 ratas 1) | 18 bensiinipaagi kork | |
| 7 mootorilüliti 19 bensiinipaak | ||
| 8 alalisvoolu väljund 20 heitgaasisummuti | ||
| 9 massiühendus 21 silindripea | ||
| 10 ölikork 22 karburaator | ||
| 11 tugijalg 1) | 23 süüteküünal | |
| 12 käivitusaku 2) | ||
1) valik 2) ainult AL-KO 6500-C korral
Sümbolid seadmel
 | Tähelepanu!Olge käsitsemisel eriti ettevaatlik. |  | Kütus ja öli on tuleohtlikud! | |
 | Lugege enne kasutuselevõttu kasutusjuhend läbi! |  | Laske enne kütuse või öliga täitmist seadmel jahtuda. | |
 | Heitgaasimürgituse oht! Kandke kuulmiskaitset! |  | ||
 | Seadet ei tohi käitada suletud ruumides või halvasti õhutatud töökohtades (nt garaažis). |  | Voolugeneraatorit ei tohi ühendada maja vooluvõrku. | |
 | Tähelepanu! Elektrilöögi oht. |  | Tõmmake enne seadmega seotud töid süüteküünla pistik välja. |
Ohutusjuhised
Tähelepanu – eluoht!
Voolugeneraatorit ei tohi kasutada vihmaga, märgades oludes või kõrge õhuniiskuse korral.
Tähelepanu!
Seade peab kasutamiseks olema tehniliselt laitmatus seisukorras!
Tähelepanu – vigastusoht!
Ohutus- ja kaitseseadiseid ei tohi välja lülitada!
Tähelepanu – tuleoht!
Tangitud masinat ei tohi hoida hoonetes, kus bensiiniaurud võivad kokku puutuda lahtise tule või sädemetega!
Hoidke mootori, summuti, akukarbi ja kütusepaagi ümbrus puhas mustusest, bensiinist ja ölist.
Heitgaasi väljumisava juurde ei tohi asetada ühtki põlevat või süttimisohtlikku eset või materjali.
Seadet ei tohi käitada suletud ruumides või halvasti õhutatud töökohtades (nt garaažis).
Heitgaasid sisaldavad mürgist süsinikmonooksiiidi ja muid kahjulikke aineid.
Tähelepanu!
Voolugeneraatorit ei tohi ühendada maja vooluvörku.
Tähelepanu! Põletusoht!
Voolugeneraatori osad lähevad käitamisel väga kuumaks ja on ka pärast generaatori väljalülitamist kuumad.
Voolugeneraator peab olema ohutult maandatud.
■ Hoidke kõrvalised isikud ohupiirkonnast eemal.
■ Masina käitaja ehk kasutaja vastutab teiste isikute ja nende omandiga juhtuvate önnetuste eest.
Seadet ei tohi kasutada lapsed või muud isikud, kes pole kasutusjuhendit lugenud.
- Ärge lubage lapsi tööpiirkonda.
■ Järgige kasutajate vanust piiravaid kohalikke
määruseid.
Seadet ei tohi kasutada alkoholi, narkootikumide või ravimite mõju all.
■ Kandke sobivat kaitseriietust:
pikad püksid,
■ tugevad ja libisemiskindlad jalatsid,
kuulmiskaitse.
■ Kasutamine nõlvakutel või ebatasasel pinnal:
- jälgige, et asend oleks alati stabiilne.
■ Kasutage ainult siis, kui päevavalgus või kunstlik valgustus on piisav.
■ Järgige riigis kehtivaid tööajanõudeid.
- Ärge jätke töövalmis seadet järelvalveta.
Seadet ja sellega ühendatavaid seadmeid ei tohi mingil juhul kasutada kahjustatud kaitseseadistega.
■ Kontrollige alati enne kasutamist, et seadmel ei oleks vigastusi, vahetage kahjustatud osad välja.
Tuvastage seadmekahjustused ja tehke enne taaskäivitamist vajalikud remonttööd.
Lülitage mootor välja, oodake seadme seiskumiseni ja tömmake süüteküünal välja:
seadmest eemaldumisel,
pärast rikete ilmnemist,
seadmerikete ja ebatavaliste vibratsioonide korral,
transportimisel.
■ Pange süüteküünal tagasi ja käivitage mootor:
pärast rikke kõrvaldamist (vt rikete tabelit) ja seadme kontrollimist;
pärast seadme puhastamist;
■ Bensiini või mootoriõli lisamisel ei tohi süüa ega juua.
Töötava mootoriga seadet ei tohi mingil juhul tösta ega transportida.
■ Kontrollige enne kasutamist, kas mutrid, kruvid ja poldid on korralikult kinni.
■ Seadet ei tohi kasutada maa all.
- Ärge kasutage elektriseadmetega ühendamiseks ümbriseta traate – kasutage alati sobivat kaablit ja pistikut.
Arvestage pikenduskaablite või mobiilse elektrijaotuskilbi kasutamisel maksimaalse kaabli-pikkusega.
Arvestage pikenduskaablite või mobiilse elektrijaotuskilbi kasutamisel maksimaalse kaabli-pikkusega.
1,5 mm² korral max 60 m
2,5 mm² korral max 100 m
Tankimine
Enne kasutamist tuleb seadet tankida.
Hoiatus – tuleoht!
Bensiin ja öli on ülimalt tuleohtlikud!
Töövahendid
| Bensiin Mootoriõli | ||
| Sort | tavabensiin/pliivaba | vt (☎) |
| Kogus | vt tehnilisiandmeid | vt tehnilisiandmeid |
Ohutus
Hoiatus!
Ärge laske mootoril kunagi töötada kinnises ruumis. Mürgitusoht!
■ Hoidke bensiini ja öli ainult selleks ettenähtud anumates.
■ Lisage bensiini ja öli ainult külma mootori korral ning välitingimustes.
■ Töötavasse mootorisse bensiini või öli lisamine on keelatud.
- Ärge tankige paaki liiga täis (bensiin paisub).
- Ärge suitsetage tankimise ajal.
- Ärge avage kütusepaagi korki töötava või kuuma mootori korral.
Kahjustunud paagi ja paagikorgi saab välja vahetada.
■ Sulgege paagi kate alati tugevalt.Kui bensiini on välja voolanud:
- ärge käivitage mootorit;
vältige süütekatseid;
puhastage seade;
laske enne bensiini uuesti tankimist mootoril jahtuda ja vältige mahaloksutamist.
Mahaloksunud kütus võib plastdetaile kahjustada. Pühkige kütus kohe ära. Garantii ei kata kütusest põhjustatud plastdetailide kahjustusi.
■ Kui mootoriõli on välja voolanud:
ärge käivitage mootorit;
koguge väljavoolanud mootoriöli öli absorbendiga vöi lapiga kokku ja suunake nõuete-kohaselt jäätmekäitlusesse;
puhastage seade.
Vanaõli ei tohi:
visata olmeprügi hulka;
kallata kanalisatsiooni, äravoolutorusse või maha.
Andke vana öli suletud anumas taastöötluskeskusesse või klienditeeninduspunkti.
Tankimine
Bensiini tankimine (2)
Voolugeneraator peab olema ohutult maandatud.
Järgnevate lehekülgede kaamerasümbol viitab joonistele lehekülgedel 4–7.
Seadme maandamine
Tähelepanu – elektrilöögi oht!
Maandamiseks ei tohi kasutada ümbriseta traati.
Tähelepanu!
Voolugeneraator peab olema ohutult maandatud.
Kasutage maandamiseks vähemalt 2,5 mm² ristlõikega juhet.
Maandusjuhtme ühendamine (☐)
- Suruge üks maandusjuhtme ots maandusklemmi mutri alla (©/1).
- Keerake mutter maandusjuhtme kinnitamiseks kinni.
- Ühendage maandusjuhtme teine ots maandusvardaga (nt metallvardaga).
- Torgake maandusvarras korralikult maasse.
Käivitusaku ühendamine (ainult AL-KO 6500-C) (K5)
- Ühendage punane akukaabel käivitusaku pluss-klemmiga ning keerake poldi ja mutri abil korralikult kinni.
- Ühendage roheline akukaabel käivitusaku miinus-klemmiga ning keerake poldi ja mutri abil korralikult kinni.
- Lükake pärast kinnikeeramist akuklemmidele kummiümbrised.
Vältige aku pluss- ja miinusklemmi lühistamist, see võib akut kahjustada.
Bensiinikraani avamine (6)
- Keerake bensiinikraan lahti ja laske bensiinil karburaatorisse voolata.
Öhuklapp (☐)
-
Sulgege külmkäivituse korral öhuklapi hoob.
-
Seadke töösooja mootori korral öhuklapi hoob poole peale.
Kui seade ei käivitu ka teise käivituskatse juures, avage öhuklapi hoob täielikult.
Mootori käivitamine
Tähelepanu – mürgitusoht!
Ärge laske mootoril kunagi töötada kinnises ruumis.
Tähelepanu – vigastusoht!
Tähelepanu – tagasilöögioht!
Käivitustross võib mootori juurde nii kiirelt tagasi tömbuda, et te ei jõua seda lahti lasta.
Käivitustross
- Seadke käivituslüliti asendisse „ON“ (sees) ( 3)
- Tõmmake käivitustross järsult välja ja laske seejärel aeglaselt tagasi kerida (☐).
Kui seade ei käivitu ka teise käivituskatse juures, tegutsege öhuklapiga käivitamise juhiste alusel.
Elektriline käivitamine (ainult AL-KO 6500-C korral)
- Lükake võti süütelukku.
- Keerake süütevõtit süütelukus täielikult paremale, asendisse „START“ (C10).
- Laske süütevõti kohe lahti, kui mootor käivitub (võti liigub tagasi asendisse „ON“ (sees)).
Käivituskatsete vahele peab jääma 10 sekundit, et käivitusaku ei tühjeneks liiga kiirelt.
Kui seade ei käivitu ka teise käivituskatse juures, tegutsege õhuklapiga käivitamise juhiste alusel.
Käitamine
Seadke umbes 30 sekundi möödudes õhuklapi hoob tagasi (1).
Voolutarbija ühendamine
Tähelepanu!
Kõikide ühendatud tarbijate koondvõimsus ei tohi ületada voolugeneraatori max nimivõimsust.
- Ühendage tarbija voolugeneraatori pistikupesaga (2).
Kui te tahate voolugeneraatoriga ühendada mitu tarbijat, ühendage esmalt esimene tarbija ja lülitage sisse, seejärel ühendage ja lülitage sisse järgmised tarbijad.
Voolutarbija lahutamine
- Tõmmake tarbija kaabel voolugeneraatori pesast välja (13).
Mootori väljalülitamine
Lülitage mootor alles siis välja, kui voolugeneraator on töötanud 30 sekundit ilma koormuseta (kõik tarbijad on lahti ühendatud).
■ Seadke käivituslüliti asendisse „OFF“ (väljas) (14).
(ainult AL-KO 6500-C korral) Keerake süütevõti süütelukus täielikult vasakule, asendisse „OFF“ (väljas) (15).
Bensiinikraani sulgemine
Tähelepanu! Põletusoht!
Voolugeneraatori osad lähevad käitamisel väga kuumaks ja on ka pärast generaatori väljalülitamist kuumad. Laske enne transportimist või kasutamise jätkamist jahtuda.
- Sulgege bensiinikraan ( 10).
Hoiustamine
Tähelepanu – tuleoht!
Seadet ei tohi hoida lahtise leegi ja kuumusallikate läheduses.
■ Laske mootoril maha jahtuda.
■ Hoidke seadet kuivas kohas, kus lapsed ja kõrvalised isikud sellele ligi ei pääse.
■ Hoidke käivitusakut külmumiskindlas kohas.
■ Laadige käivitusakut aeg-ajalt.
■ Tühjendage bensiinipaak ja karburaator.
■ Tömmake süüteküünla pistik lahti.
Bensiini väljalaskmine
Tähelepanu – plahvatusoht!
Täis paagiga masinatest võib hoiustamise ajal lekkida õhku bensiiniaurusid.
Aurustumise mõjul võivad karburaatoris olevad bensiinijäägid põhjustada komponentide kleepumist ja seeläbi ka rikkeid.
- Avage karburaatori tühjenduskork (17) ja koguge väljavoolav bensiin sobivasse kütuseanumasse.
Voolugeneraatori kinnikatmine
- Asetage voolugeneraator kohta, mis on puhas, kuiv ning kaitstud märja ja niiskuse eest.
- Katke voolugeneraator sobivate vahenditega kinni, et mustus või tolm ei saaks seadmele koguneda (8).
transportimisel;
Tähelepanu!
Transportige voolugeneraatorit bensiini või öli väljavoolamise vältimiseks alati kindlalt ja otse, tavalises tööasendis.
Tähelepanu – plahvatusoht!
Täis paagiga masinatest võib transportimise ajal lekkida õhku bensiiniaurusid!
- Kasutage voolugeneraatori töstmiseks ja transportimiseks raami torusid. (19)
- Kinnitage voolugeneraator transpordi ajaks. (20)
Remont
Remonditöid vöivad teha ainult teeninduspunktid ja volitatud erialaettevötted.
Hooldus
Tähelepanu – vigastusoht!
- Lülitage mootor alati enne köiki hooldus- ja puhastustöid välja ning tömmake süüteküünla pistik lahti.
- Mootor ei pruugi kohe seiskuda. Kontrollige pärast väljalülitamist, kas mootor on seiskunud.
■ Puhastage seadet iga kord pärast kasutamist.
■ Seadmele ei tohi pritsida vett.
Sissetunginud vesi võib põhjustada rikkeid (starter, karburaator).
■ Rikkis summuti tuleb alati välja vahetada.
Hooldusvälbad
Iga kord enne kasutamist
■ Kontrollige mootoriõli taset.
■ Kontrollige öhufiltrit.
Iga 20 töötunni järel või üks kuu pärast kasutuselevõttu
Vahetage öli.
Iga 50 töötunni või iga kolme kuu järel
■ Puhastage öhufiltrit.
Iga 100 töötunni või iga kuue kuu järel
Vahetage öli.
■ Puhastage bensiinikraani juures olevat setteanumat.
■ Puhastage süüteküünalt.
Iga 300 töötunni järel või kord aastas
■ Vahetage süüteküünal välja.
■ Reguleerige klappide lõtku.
Lisaks iga 300 töötunni järel
■ Puhastage silindripead.
Lisaks iga kahe aasta järel
■ Loputage kütusepaaki ja kütusefiltrit.
■ Vahetage bensiinivoolik välja.
1) Neid hooldustöid võivad teha ainult hoolduspunktid ja volitatud erialaettevõtted.
Jäätmekäitlus
Vanu seadmeid, patareisid ja akusid ei tohi visata olmejäätmete hulka!
Pakend, seade ja tarvikud on valmistatud taaskasuta-tavatest materjalidest ning need tuleb vastavalt sellele suunata jäätmekäitlusesse.
Abi tõrgete korral
| Tõrge Lahendus | |
| Mootor ei käivitu. · Lisage bensiini. | Lülitage õhuklapp sisse.Seadke käivituslüliti asendisse „ON“ (sees).Kontrollige süüteküünalt, vahetage vajadusel.Puhastage õhufiltrit.Laadige käivitusakut (ainult AL-KO 6500-C korral).Voolutarbija lahutamine |
| Mootori võimsus väheneb. · | Puhastage õhufiltrit.Tarbijate koguvõimsus ületab lubatud max nimivõimsust. |
Pöörduge törgete korral, mida ei ole selles tabelis kirjeldatud või mida te ei suuda ise kõrvaldada, meie volitatud klienditeeninduse poole.
Garantii
Võimalikud materjali- ja tootmisvead kõrvaldame seaduses ettenähtud garantiiaa jooksul oma äranägemisel kas remondi teel või asendame uue tootega. Garantiiaeg oleneb seadme osturiigi seadustest.
Meie garantii kehtib vaid alljärgnevate tingimuste täitmisel:
■ seadet kasutatakse öigesti,
■ kasutusjuhendit järgitakse,
■ kasutatakse originaalvaruosi.
Garantii kaotab kehtivuse alljärgnevatel juhtudel:
■ seadet on üritatud ise remontida,
■ seadet on modifitseeritud,
■ seadet on kasutatud mitteotstarbekohaselt (nt kommerts- või kommunaalotstarbel).
Garantii ei hõlma:
■ loomulikust kulumisest tulenevaid värvikahjustusi,
■ kuluvaid osi, mis on varuosade kaardil tähistatud raamiga xxx xxx (x) ,
- sisepõlemismootorid – neile kehtivad vastava mootoritootja eraldi garantiitingimused.
Garantiijuhtumi korral pöörduge koos selle garantiideklaratsiooni ja ostutõendiga edasimüüja või lähima volitatud klienditeeninduse poole. See garantiideklaratsioon ei mõjuta ostja seaduslikku nõudeõigust müüja vastu.
EÜ vastavusdeklaratsioon
Kinnitame käesolevaga, et selle toote meie poolt turule lastud versioon vastab harmoneeritud EÜ direktiividele, EÜ ohutusstandarditele ja tootepõhistele standarditele.
Toode
Bensiiniga voolugeneraator
Seerianumber
G4990012
Tüüp
AL-KO 2500-C
AL-KO 3500-C
AL-KO 6500-C
Müravõimsuse tase
EN ISO 3744
möödetud/garanteeritud
93 dB(A) / 95 dB(A) AL-KO 2500-C
94 dB(A) / 96 dB(A) AL-KO 3500-C
95 dB(A) / 97 dB(A) AL-KO 6500-C
Tootja
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
SAKSAMAA
EÜ direktiivid
2006/42/EÜ
2014/35/EU
2014/30/EU
2000/14/EÜ
2011/65/EÜ
Vastavushinnang
2000/14/EÜ Lisa VI
Teavitatud asutus
Société Nationale de Certifica-
tion et d'Homologation
