2500C - Generator AL-KO - Gratis brugsanvisning og manual
Find enhedens vejledning gratis 2500C AL-KO i PDF-format.
| Produkttype | Benzingenerator |
| Model | AL-KO 2500C |
| Nominel effekt | 2,5 kVA |
| Spænding | 230 V AC / 12 V DC |
| Frekvens | 50 Hz |
| Motor | 4-takts, blyfri benzin |
| Tankkapacitet | 4,5 L |
| Autonomi | Ca. 4 timer ved 50% belastning |
| Lydniveau | 93 dB(A) målt / 95 dB(A) garanteret |
| Vægt | 35 kg |
| Mål (L × B × H) | 600 × 450 × 450 mm |
| Start | Manuel (trækstart) |
| Stik | 1 AC 230 V stik, 1 DC 12 V stik |
| Beskyttelse | AC-afbryder, jordforbindelse |
| Brændstof | Blyfri benzin |
| Motorolie | SAE 10W-30 (kapacitet ~0,5 L) |
| Vedligeholdelse | Kontroller olie niveau, rens luftfilter, skift tændrør |
| Reparerbarhed | Reservedele fås hos autoriseret forhandler |
| Garanti | Lovpligtig garanti mod fabrikationsfejl |
| Fremstillingsland | Tyskland |
Ofte stillede spørgsmål - 2500C AL-KO
Brugerspørgsmål om 2500C AL-KO
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Generator i PDF-format gratis! Find din vejledning 2500C - AL-KO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. 2500C af mærket AL-KO.
BRUGSANVISNING 2500C AL-KO
DK: Brugsanvisning 78
SE: Bruksanvisnin 86
NO: Bruksanvisning 94
Læs denne dokumentation, før du tager maskinen i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere maskinen uden at begå fejl. Sæt dig ind i betjeningselementerne og brugen af maskinen.
■ Overhold altid sikkerheds- og advarselsanvisningerne i denne dokumentation
Denne dokumentation er en fast bestanddel af det beskrevne produkt og skal udleveres til køberen ved salg
Tegnforklaring
OBS!
Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.
Kamerasymbolet henviser til illustrationer.
Indholdsfortegnelse
Om denne håndbog....78
Produktbeskrivelse 78
Sikkerheds- og beskyttelsesanordninger....78
Produktoversigt....79
Sikkerhedsanvisninger 80
Tankning 81
Ibrugtagning....82
Opbevaring....83
Transport 83
Hjælp ved fejl....84
Reparation....84
Denne dokumentation indeholder beskrivelser til forskellige modeller af benzingeneratorer. Hvilken model der er tale om fremgår af produktbillederne og beskrivelsen af de forskellige funktioner.
Tilsigtet brug
Denne maskine er beregnet til drift af almindelige elektriske apparater. Før generatoren tilsluttes til stationære anlæg som f.eks. varmeanlæg, husets strømforsyning eller strømforsyningen af autocampere eller campingvogne, skal man rådgive sig hos en elektriker.
Generatoren drives med blyfri benzin.
Når generatoren startes, må der ikke være tilsluttet nogen maskiner eller apparater.
Enhver anden anvendelse eller anvendelse herudover anses for at være ukorrekt.
Forkert anvendelse
■ Sikkerhedsanordninger må ikke demonteres eller kortsluttes
■ Maskinen må ikke bruges til erhvervsmæssige formål
Sikkerheds- og beskyttelsesanordninger
OBS! - Fare for kvæstelse!
Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

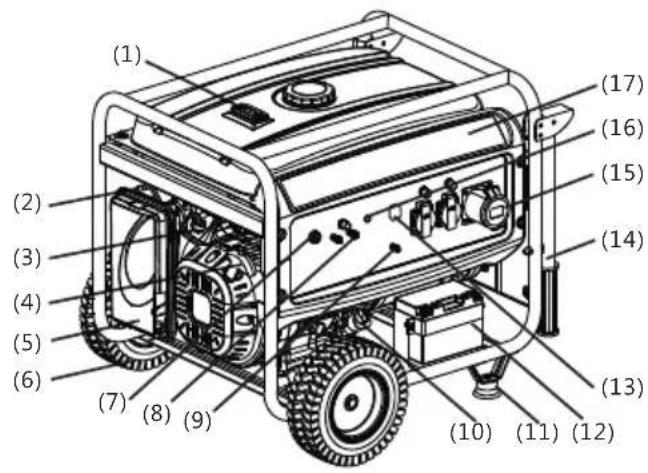

Produktoversigt
| 1 Tankmåler 13 AC-skilleafbryder | ||
| 2 Drøvleventil 14 Håndtagsrør | 1) | |
| 3 Brændstofventil 15 AC-udgang | ||
| 4 Startergreb 16 Standbyindikator | ||
| 5 Luftrenser 17 Betjeningspanel | ||
| 6 Hjul 1) | 18 Tankdæksel | |
| 7 Motorafbryder 19 Benzintank | ||
| 8 DC-udgang 20 Udstødningslyddæmper | ||
| 9 Stelforbindelse 21 Topstykke | ||
| 10 Oliedæksel 22 Karburator | ||
| 11 Fod 1) | 23 Tændrør | |
| 12 Startbatteri 2) | ||
 | OBS!Vær særligt forsigtig ved håndtering. |  | Brandfare på grund af brændstof eller olie! | |
 | Læs brugsanvisningen før ibrugtagning! |  | Lad maskinen afkøle, før der fyldes brændstof eller olie på | |
 | Fare for forgiftning på grund af udstødningsgas! Bær I  ærn! | |||
 | Brug ikke maskinen i lukkede rum eller i dårligt ventilerede arbejdsområder (f.eks. garage). |  | Forbind ikke generatoren med husets strømforsyning | |
 | OBS! Fare for elektrisk stød. |  | Træk tændrørshætten af, før der arbejdes på maskinen. |
Sikkerhedsanvisninger
OBS! - Livsfare!
Brug ikke generatoren i regnvejr/fugtigt vejr eller høj luftfugtighed.
OBS!
Maskinen må kun bruges i teknisk perfekt tilstand!
OBS! - Fare for kvæstelse!
Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!
OBS! - Brandfare!
Opbevar ikke maskinen med benzin i tanken i bygninger, hvor benzindampene kan komme i kontakt med åben ild eller gnister!
Hold området omkring motor, udstødning, batterikasse og brændstoftank fri for snavs, benzin og olie.
Stil ikke brændbare eller let antændelige genstande eller materialer i området af udstødningsudgangen
OBS! - Kvælningsfare!
Brug ikke maskinen i lukkede rum eller i dårligt ventilerede arbejdsområder (f.eks. garage). Udstødningsgasserne indeholder giftig kulilte og andre skadelige stoffer.
OBS!
Forbind ikke generatoren med husets strømforsyning
OBS! Fare for forbrænding!
Dele af generatoren bliver meget varme under drift og er også varme, efter at generatoren er slukket.
Der strømmer varme udstødningsgasser ud af udstødningslyddæmperen
OBS!
Generatoren skal være jordforbundet
■ Hold uvedkommende personer ude af fareområdet
Ejeren eller brugeren af maskinen er ansvarlig for uheld med andre personer og deres ejendom
Børn og andre personer, der ikke har kendskab til brugsanvisningen, må ikke bruge maskinen.
■ Hold børn væk fra arbejdsområdet
■ Overhold lokale bestemmelser om mindstealder for personen, der betjener maskinen
■ Anvend ikke maskinen under påvirkning af alkohol, narkotika eller medicin
■ Bær arbejdstøj, der egner sig til formålet
Langbukser
Stabilt og skridsikkert fodtøj
Høreværn
■ Ved brug på skråninger eller ujævne underlag
skal du altid sørge for, at maskinen står sikkert
■ Brug kun maskinen med tilstrækkeligt dagslys eller kunstig belysning
■ Overhold de landespecifikke bestemmelser for driftstider
■ Lad ikke maskinen være uden opsyn, når den er klar til drift
Brug aldrig maskinen og de tilsluttede apparater med beskadigede beskyttelsesanordninger
■ Kontrollér maskinen for beskadigelser før hver anvendelse, og udskift beskadigede dele, før maskinen anvendes igen
Led efter beskadigelser på maskinen, og udfør de nødvendige reparationer, før du starter maskinen igen.
■ Stop motoren, vent til maskinen står stille, og træk tændrørshætten af
når du går væk fra maskinen
■ efter at der er opstået fejl
når der opstår fejl og usædvanlige vibrationer på maskinen
ved transport
■ Sæt tændrørshætten på, og start motoren
■ efter fejlafhjælpning (se fejltabel) og kontrol af maskinen
■ efter rengøring af maskinen
■ Spis og drik ikke, när der fyldes benzin eller motorolie på
■ Indånd ikke benzindampe
■ Løft eller bær aldrig maskinen, mens motoren kører
■ Kontrollér før brug, at møtrikkerne, skruerne og bol- tene sidder ordentligt fast
■ Maskinen må ikke bruges under jorden
Der må ikke bruges blank tråd til forbindelse af elektriske apparater - brug altid passende kabel og stik
Vær opmærksom på den maksimale kabellængde ved brug af forlængerledninger eller et mobilt fordelerskab
Vær opmærksom på den maksimale kabellængde ved brug af forlængerledninger eller et mobilt fordelerskab
ved 1,5 mm² maks. 60 m
ved 2,5 mm² maks. 100 m
Tankning
Tank maskinen op, før den tages i brug.
Advarsel - Brandfare!
Benzin og olie er meget brandfarlige!
Driftsmidler
| Benzin Motorolie | ||
| Type | Normalbenzin / blyfri | se (☐) |
| Påfyldnings-mængde | se Tekniske data | se Tekniske data |
Sikkerhed
Advarsel!
Lad aldrig motoren køre i lukkede rum. Forgiftningsfare!
■ Opbevar kun benzin og olie i dertil beregnede beholdere
Påfyld eller tøm kun benzin- og olietanken i det fri ved kold motor
■ Påfyld ikke benzin eller olie, när motoren er i gang
■ Overfyld ikke tanken (benzin udvider sig)
■ Ryg ikke, när du tanker op
- Åbn ikke tankdækslet, hvis motoren er varm eller i gang
■ Udskift tanken eller tankdækslet, hvis de er beskadiget
■ Luk altid tankdækslet godt til
■ Gør som følger, hvis der er løbet benzin ud:
Start ikke motoren
■ Undgå tændingsforsøg
Rengør maskinen
Lad motoren afkøle, før den fyldes med benzin igen, og undgå at spilde
Spildt brændstof kan beskadige plastdele. Tør straks brændstoffet op. Garantien dækker ikke skader på plastdele, som er forårsaget af brændstof
■ Gør som følger, hvis der er løbet motorolie ud:
Start ikke motoren
Opsug udløbet motorolie med oliebindemiddel eller klude, og bortskaf olien på korrekt vis
Rengør maskinen
Hæld ikke spildolie
■ i affaldsspanden
■ i kloakken, afløbet eller jorden
Aflever spildolie i en lukket beholder på genbrugspladsen eller et kundeserviceværksted.
Tankning
Påfyldning af benzin (2)
- Skru tankdækslet af, og læg det et rent sted.
- Fyld benzin på med en tragt.
- Luk tankpåfyldningsåbningen omhyggeligt, og rengør den.
Påfyldning af motorolie (☐)
- Skru oliepåfyldningsdækslet af, og læg det et rent sted.
- Fyld olie på med en tragt.
- Luk oliepåfyldningsåbningen omhyggeligt, og rengør den.
Ibrugtagning
OBS!
Generatoren skal være jordforbundet
Kamerasymbolet på de følgende sider henviser til illustrationerne, side 4-7.
Jordforbindelse af maskinen
OBS! - Elektrisk stød!
Brug ikke blank tråd til jordforbindelse.
OBS!
Generatoren skal være jordforbundet
- Brug jordtråd med et tværsnit på mindst 2,5 mm ^2 til jordforbindelsen
Tilslutning af jordtråd (☐)
- Tryk enden af jordtråden ind under møtrikken på jordklemmen.(€1/1)
- Fastgør jordtråden ved at spænde møtrikken
- Forbind den anden ende af jordtråden med en jordsøm (f.eks. metalstang)
- Stik jordsømmen fast i jorden
Forbind det røde batterikabel med startbatteriets + pol, og skru det fast med skruen og møtrikken
5. Forbind det grønne batterikabel med startbatteriets - pol, og skru det fast med skruen og møtrikken
6. Sæt gummihætter på startbatteriets poler efter fastskruningen
Undgå kontakt mellem batteriets + og - pol, da det kan beskadige batteriet
Åbning af benzinhanen (€6)
- Luk chokerhändtaget ved koldstart.
- Sæt chokerhåndtaget på halv position, när maskinen er driftsvarm.
Hvis maskinen stadigvæk ikke starter ved andet startforsøg, skal chokerhåndtaget åbnes helt
Start af motoren
Lad aldrig motoren køre i lukkede rum.
OBS! - Fare for kvæstelse!
OBS! - Fare for tilbageslag!
Startsnoren kan springe hurtigere tilbage til motoren, end du kan slippe snoren.
Snorstarter
Sæt tændingskontakten på "ON" (☐)
- Ryk kraftigt i startsnoren, og lad den derefter langsomt rulle tilbage igen (19)
Hvis maskinen stadigvæk ikke starter ved andet startforsøg, skal du læse anvisningerne vedrørende choker
Elektrisk start (kun på AL-KO 6500-C)Sæt tændingsnøglen i
-
Drej tændingsnøglen helt til højre i position "START" (0)
-
Slip tændingsnøglen (springer tilbage til position "ON"), så snart motoren kører.
Vent 10 sekunder mellem hvert startforsøg for at forhindre, at startbatteriet aflades for hurtigt
Hvis maskinen stadigvæk ikke starter ved andet startforsøg, skal du læse anvisningerne vedrørende choker
Drift
Tilbagestil chokerhändtaget ca. 30 sekunder efter start (11).
Tilslutning af strømforbrugere
OBS!
Den samlede effekt på alle tilsluttede forbrugere må ikke overskride generatorens maksimale nominelle effekt
- Tilslut forbrugerne til generatorens stikdåse ( 12)
Hvis der skal tilsluttes flere forbrugere til generatoren, tilsluttes og tændes først en forbruger, derefter tilsluttes og tændes de andre forbrugere.
Frakobling af strømforbrugere
- Tag forbrugerne ud af generatorens stikdåse (13)
Stop af motoren
Stop først motoren, når generatoren har kørt uden belastning i 30 sekunder (uden tilsluttede forbrugere)
■ Sæt tændingskontakten på "OFF" (14)
(kun på AL-KO 6500-C) Drej tændingsnøglen helt til venstre i position "OFF" (15)
Lukning af benzinhanen
OBS! Fare for forbrænding!
Dele af generatoren bliver meget varme under drift og er også varme, efter at generatoren er slukket.
Lad generatoren afkøle, før den transporteres eller tages i brug igen
- Luk benzinhanen ( 10)
Opbevaring
OBS! - Brandfare!
Opbevar ikke maskinen i nærheden af åben ild eller varmekilder.
■ Lad motoren køle af
■ Opbevar maskinen tørt og utilgængeligt for børn og uvedkommende personer
■ Opbevar startbatteriet frostfrit
■ Oplad af og til startbatteriet
■ Tøm benzintanken og karburatoren
■ Træk tændrørshætten af
Aftapning af benzin
OBS! – Eksplosionsfare!
Tankede maskiner kan afgive benzindampe til luften under opbevaring!
På grund af fordampning kan benzinrester i karburatoren føre til sammenklæbning af komponenter og dermed forårsage forstyrrelser.
- Åbn aftapningsskruen på karburatoren ( ), og lad benzinen løbe ned i en egnet brændstofbeholder
Afdækning af generatoren
- Stil generatoren på en ren og tør plads, der er beskyttet mod fugt
- Afdæk generatoren med egnede midler, så der ikke kan komme snavs og støv ind i maskinen (18)
Transport
OBS!
For at undgå at der løber benzin eller olie ud, skal generatoren altid transporteres sikkert og opretstående i normal driftsposition.
OBS! – Eksplosionsfare!
Tankede maskiner kan afgive benzindampe til luften under transport!
- Løft eller bær generatoren i rammerørene. ( 19)
- Sikr generatoren under transport. (20)
Reparation
Reparationer må kun udføres af serviceværksteder og autoriserede fagfolk.
- Sluk altid for motoren før al service og vedligeholdelse, og træk tændrørshætten af.
- Motoren kan have efterløb. Forvis dig om, at motoren står stille, när du har slukket for den.
■ Rengør maskinen efter hver brug
■ Udskift altid defekte lyddæmpere
■ Sprøjt ikke maskinen med vand Indtrængende vand kan forårsage forstyrrelser (tændingssystem, karburator)
Serviceintervaller
Hver gang inden brug
■ Kontrollér motoroliestand
■ Kontrollér luftfilter
Efter 20 driftstimer eller 1 måned efter ibrugtagningen
Olieskift
For hver 50 driftstimer eller for hver 3 måneder
■ Rengør luftfilter
For hver 100 driftstimer eller for hver 6 måneder
Hjælp ved fejl
■ Olieskift
■ Rengør aflejringsbeholderen på benzinhanen
■ Rengør tændrøret
For hver 300 driftstimer eller en gang om året
■ Udskift tændrør
■ Indstil ventilsbil
■ Skyl brændstoftank og brændstofffilter
■ Udskift benzinslange
1) Disse serviceopgaver må kun udføres af serviceværksteder og autoriserede fagfolk.
Bortskaffelse
Udtjente maskiner, batterier og genoplade-lige batterier må ikke bortskaffes med det almindelige husholdningsaffald!
Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.
| Fejl Afhjælpning | |
| Motoren starter ikke▪ Fyld benzin påSlå chokeren tilSæt tændingskontakten på "ON"Kontrollér tændrørene, udskift dem evt.Rengør luftfilteretOplad startbatteriet (kun på AL-KO 6500-C)Frakobl strømforbrugere | |
| Motorydelsen falder▪ Rengør luftfilteretForbrugernes samlede effekt overstiger den maksimale effekt |
Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel, eller du ikke selv kan udbedre fejlen
Garanti
Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestem-te forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg.
Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.
Vores garanti gælder kun, hvis: Garantien bortfalder ved:
■ Korrekt behandling af maskinen
■ Overholdelse af brugsanvisningen
■ Anvendelse af originale reservedele
■ Forsøg på reparation af maskinen
■ Tekniske ændringer på maskinen
■ Ikke-bestemmelsesmæssig anvendelse (f.eks. erhvervsmæssig eller kommunal anvendelse)
Følgende er ikke omfattet af garantien:
■ Lakskader, der skyldes normal slitage
■ Sliddele, der på reservedelskortet er mærket med ramme xxx x(kx)
Forbrændingsmotorer – her gælder motorproducentens separate garantibestemmelser
Kontakt den forhandler, hvor maskinen er købt eller den nærmeste autoriserede kundeservice ved skader omfattet af garantien. Medbring denne garantierklæring samt købskvitteringen. Købers retligt bestemte erstatningskrav over for sælgeren berøres ikke af denne garantiforpligtelse.
Hermed erklærer vi, at dette produkt, i den af os markedsførte udførelse, opfylder kravene i de harmoniserede EF-direktiver, EF-sikkerhedsstandarderne og de produktspecifikke standarder.
Produkt
Benzingenerator
Serienummer
G4990012
Type
AL-KO 2500-C
AL-KO 3500-C
AL-KO 6500-C
Lydtryksniveau
EN ISO 3744
målt/garanteret
93dB(A)/95dB(A) AL-KO 2500-C
94dB(A)/96dB(A) AL-KO 3500-C
95dB(A)/97dB(A) AL-KO 6500-C
Producent
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
TYSKLAND
EF-direktiver
2006/42/EF
2014/35/EU
2014/30/EU
2000/14/EF
2011/65/EF
Overensstemmelsesvurdering
2000/14/EF Bilag VI
Bemyndiget organ
Société Nationale de Certifica-
tion et d'Homologation
Säkerhetsanvisningar
Varning – livsfara!
Sikkerhetshenvisninger 96
Tanking 97
Igangsetting....98
Oppbevaring....99
Transport 99
Feilsøking 100
Reparasjon 100
■ Sikkerhetsinnretningene må ikke demonteres eller forbikobles.
■ Produktet er kun beregnet til privat bruk.
Sikkerhets- og beskyttelsesanordninger
Advarsel - Fare for personskader!
1) Tilbehør 2) Bare på AL-KO 6500-C
Symboler på maskinen
Sikkerhetshenvisninger
Maskinen må ikke drives i lukkede rom eller dårlig luftede arbeidsområder (f.eks. garasje). Avgassene inneholder giftig kullmonoksid samt andre skadelige stoffer.
Advarsel!
Koble ikke aggregatet til husstrømnettet.
Advarsel! Fare for forbrenning!
Aggregatet må være sikkert jordet.
Lang bukse
■ Faste og sklisikre sko
Hørselvern
■ Følg nasjonale forskrifter med hensyn til driftstid
■ Ikke la en driftsklar maskin være uten oppsyn
■ Innånd ikke bensindamp
■ Løft eller bær aldri maskinen mens motoren går
■ Bruk ikke apparatet i rom under jorden
ved 1,5 mm² maks. 60 m
ved 2,5 mm² maks. 100 m
Tanking
Før idriftsetting må du tanke opp apparatet.
Advarsel! Brannfare!
La aldri motoren gå i lukkede rom. Fare for forgiftning!
Gammel olje skal ikke
Aggregatet må være sikkert jordet.
Aggregatet må være sikkert jordet.
- Bruk en jordingskabel med minst 2,5 mverrsnitt til jording
Koble til jordingskabel (☐)
- En ende av jordingskabelen trykkes under mutteren på jordingsklemmen.(☐/1)
- Fest jordingskabelen ved å trekke til mutteren
- Den andre enden av jordingskabelen festes til en jordingsnagle (f.eks. metallstav)
- Stikk jordingsnaglen fast ned i bakken
Koble til starterbatteriet
(bare på AL-KO 6500-C) (©6)
Rød batterikabel kobles til +-polen på starterbatteriet og skrus fast med skrue og mutter
5. Grønn batterikabel kobles til --polen på starterbatteriet og skrus fast med skrue og mutter
6. Etter festing skyv gummihylsene over starterbatteripolene
La aldri motoren gå i lukkede rom.
Advarsel - Fare for personskader!
Hver 300. driftstime eller en gang årlig
■ Forny tennpluggen
■ Still inn ventiltomgangen
Kasserte maskiner, batterier eller oppladbare batterier skal ikke kastes med husholdningsavfallet!
Følgende omfattes ikke av garantien:
■ Lakkskader som skyldes normal slitasje
■ Slitedeler som i reservedelskortet med ramme er merket xxx x(x)
■ Forbrenningsmotorer – for disse gjelder de separate garantibetingelsene til den aktuelle motorprodusenten
Ved et garantikrav må du henvende deg med denne garantierklæringen og kvitteringen til din forhandler eller til nærmeste autoriserte kundeservice. Denne garantien endrer ikke de lovmessige kravene om mangel man kan fremsette overfor selgeren.
