| Vrsta izdelka | Bencinski generator |
| Model | AL-KO 2500C |
| Nazivna moč | 2,5 kVA |
| Napetost | 230 V AC / 12 V DC |
| Frekvenca | 50 Hz |
| Motor | 4-taktni, neosvinčen bencin |
| Prostornina rezervoarja | 4,5 L |
| Avtonomija | Približno 4 h pri 50 % obremenitvi |
| Raven hrupa | 93 dB(A) izmerjeno / 95 dB(A) zagotovljeno |
| Teža | 35 kg |
| Mere (D × Š × V) | 600 × 450 × 450 mm |
| Zagon | Ročni (z vrvico) |
| Vtičnice | 1 vtičnica AC 230 V, 1 vtičnica DC 12 V |
| Zaščita | AC odklopnik, ozemljitvena sponka |
| Gorivo | Neosvinčen bencin |
| Motorno olje | SAE 10W-30 (prostornina ~0,5 L) |
| Redno vzdrževanje | Preverite nivo olja, očistite zračni filter, zamenjajte svečko |
| Popravljivost | Nadomestni deli so na voljo pri pooblaščenem prodajalcu |
| Garancija | Zakonska garancija proti proizvodnim napakam |
| Država izdelave | Nemčija |
Pogosto zastavljena vprašanja - 2500C AL-KO
Vprašanja uporabnikov o 2500C AL-KO
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Generator v formatu PDF brezplačno! Poiščite svoja navodila 2500C - AL-KO in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. 2500C znamke AL-KO.
NAVODILA ZA UPORABO 2500C AL-KO
1) možnost 2) pouze u AL-KO 6500-C
Symboly na stroji
Pozor – nebezpečenstvo otravy!
To je pogoj za varno delo in nemoteno delovanje. Pred uporabo se temeljito seznanite z upravljalnimi elementi in uporabo stroja.
■ Upoštevajte varnostne napotke in opozorila v tej dokumentaciji in na napravi.
■ Dokumentacija je trajni sestavni del opisanega izdelka in jo je treba ob odtujitvi naprave izročiti kupcu.
Razlaga oznak
Pozor!
Natančno upoštevanje teh varnostnih navodil lahko prepreči telesne poškodbe in/ali materialno škodo.
Posebni napotki za boljše razumevanje in ravnanje.
Simbol fotoaparata opozarja na slike.
Kazalo vsebine
Varnostne naprave in zaščita ....118
Pregled izdelka....119
Varnostni napotki 120
Točenje 121
Zagon 122
Skladiščenje 123
Transport 123
Pomoč pri motnjah.... 124
Popravilo....124
Vzdrževanje in nega....124
Odstranjevanje 124
Garancija 125
Izjava ES o skladnosti 125
Opis izdelka
V tej dokumentaciji so opisani različni modeli bencinskih agregatov. Svoj model prepoznate s pomočjo slike izdelka in opisa različnih možnosti.
Namenska uporaba
Naprava se uporablja za napajanje običajnih električnih naprav. Za priključitev na stacionarne sisteme, kot ogrevanje, hišno napajanje ali oskrba avtodomov ali prikolic z električnim tokom, se morate obvezno posvetovati z usposobljenim električarjem.
Agregat deluje na neosvinčen bencin.
Po zagonu agregata ne smete nanj priključiti not naprave ali aparata.
Drugačna uporaba oziroma uporaba izven tukaj opisane velja za neustrezno.
Možna napačna raba
■ Varnostnih naprav ne smete demontirati ali premostiti.
■ Naprave ni dovoljeno uporabljati v komercialne namene.
Varnostne naprave in zaščita
Delovanja varnostnih naprav in zaščite ne smete onemogočiti!

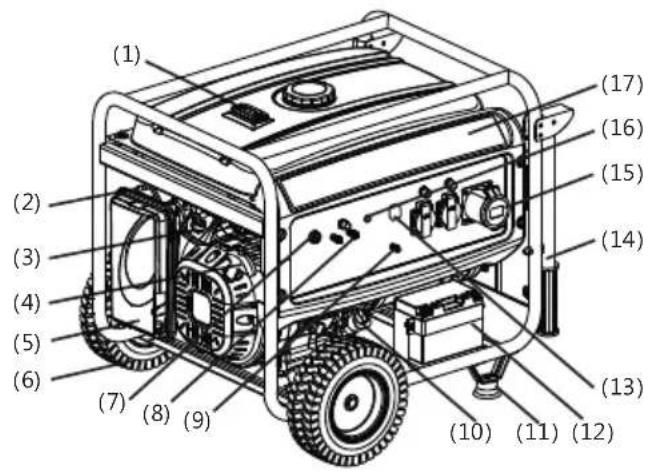

Pregled izdelka
| 1 Prikaz rezervoarja 13 Ločilno stikalo za izmenični tok | ||
| 2 Dušilni ventil 14 Prijemalna cev | 1) | |
| 3 Ventil za gorivo 15 Izhod za izmenični tok | ||
| 4 Ročaj zaganjalnika 16 Prikaz izhoda | ||
| 5 Čistilnik zraka 17 Upravljalna plošča | ||
| 6 Kolo 1) | 18 Pokrov rezervoarja za bencin | |
| 7 Stikalo motorja 19 Rezervoar za bencin | ||
| 8 Izhod za enosmerni tok 20 Dušilnik izpuha | ||
| 9 Priključek mase 21 Glava valja | ||
| 10 Pokrov odprtine za točenje olja 22 Uplinjač | ||
| 11 Oporna noga 1) | 23 Vžigalna svečka | |
| 12 Akumulator zaganjalnika 2) | ||
1) Opcija 2) Samo pri AL-KO 6500-C
Simboli na napravi
| Pozor!Pri ravnanju bodite posebej previdni. | Nevarnost požara zaradi goriva ali olja! | ||
 | Pred zagonom preberite navodila za uporabo! |  | Pred točenjem goriva ali olja počakajte, da se naprava ohladi. |
 | Nevarnost zastrupitve zaradi izpušnih plinov! Nosite z |  e glušnike! | |
 | Naprava ne sme delovati v zaprtih prostorih ali slabo prezračenih delovnih prostorih (npr. v garaži). |  | Agregata ne smete povezati s hišnim električnim omrežjem. |
 | Pozor! Nevarnost zaradi električnega udara. |  | Pred deli na napravi snemite konektor vžigalne svečke. |
Varnostni napotki
Agregata ne uporabljajte v dežju, v mokrem ali pri visoki zračni vlažnosti.
Pozor!
Napravo uporabljajte samo v tehnično brezhibnem stanju!
Delovanja varnostnih naprav in zaščite ne smete onemogočiti!
Pozor – nevarnost požara!
Stroja z napolnjenim rezervoarjem za gorivo ne hranite v stavbah, v katerih lahko bencinski hlapi pridejo v stik z ognjem ali iskrami!
Očistite umazanijo, bencin in olje okrog motorja, izpuha, ohišja akumulatorja in rezervoarja goriva.
V območje izpusta izpušnih plinov ne postavljajte gorljivih ali lahko vnetljivih predmetov ali snovi.
Pozor – nevarnost zadušitve!
Naprava ne sme delovati v zaprtih prostorih ali slabo prezračenih delovnih prostorih (npr. v garaži). Izpušni plini vsebujejo strupeni ogljikov monoksid in druge škodljive snovi.
Pozor!
Agregata ne smete povezati s hišnim električnim omrežjem.
Pozor! Nevarnost opeklin!
Deli agregata se med delovanjem močno segrejejo in ostanejo vroči tudi po izklopu agregata. Iz dušilke izpuha prihajajo vroči izpušni plini.
Pozor!
Agregat mora biti ozemljen.
■ Poskrbite, da v območju nevarnosti ne bo drugih oseb.
■ Upravljavec ali uporabnik naprave je odgovoren za nesreče drugih oseb in njihove lastnine.
■ Otroci in druge osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati.
■ Otroci se ne smejo približevati območju delovanja.
■ Upoštevajte lokalne predpise o minimalni starosti upravljavca.
■ Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.
■ Nosite zaščitna oblačila, ki so primerna za namen uporabe.
Dolge hlače
Čvrsti protizdrsni čevlji
Zaščita za sluh
■ Pri uporabi na nagnjenih ali neravnih tleh
■ pazite na varno postavitev
■ Uporabljajte samo pri zadostni dnevni ali umetni svetlobi.
■ Upoštevajte lokalne predpise glede časa uporabe.
■ Naprave v pripravljenosti za delo ne puščajte brez nadzora.
■ Naprave in opreme, ki jo nameravate priključiti, nikoli ne uporabljajte, će so zaščitne naprave poškodovane.
■ Pred vsako uporabo preverite, ali je naprava poškodovana, in zamenjajte poškodovane dele.
Pred ponovnim zagonom preglejte napravo glede poškodb in opravite potrebna popravila.
■ Izklopite motor, počakajte, da se naprava ustavi, in odklopite konektor vžigalne svečke,
■ preden zapustite napravo;
- če pride do napak;
- če pride do napak in neobičajnega tresenja naprave;
■ preden napravo prestavljate.
Nataknite konektor vžigalne svečke in zaženite motor,
ko odpravite motnje (glejte preglednico motenj) in preverite napravo;
ko napravo očistite.
- Pri točenju bencina ali motornega olja ne smete jesti ali piti.
■ Ne vdihujte bencinskih hlapov.
■ Naprave ne smete nikoli dvigniti ali nositi, dokler motor deluje.
■ Pred uporabo preverite, ali so matice, vijaki in sorniki trdno priviti.
■ Naprave ne uporabljajte pod zemljo.
- Ne uporabljajte golih žic za povezavo z električnimi napravami – vedno uporabite ustrezen kabel in vtič.
- Pri uporabi podaljševalnih kablov ali prenosne razdelilne električne omarice upoštevajte maks. dolžino kabla.
Pri uporabi podaljševalnih kablov ali prenosne razdelilne električne omarice upoštevajte maks. dolžino kabla.
pri 1,5 mm² maks. 60 m
Bencin in olje sta zelo lahko vnetljiva!
Delovno sredstvo
| Bencin Motorno olje | ||
| Vrsta | Običajen bencin/neosvinčen | glejte (☐) |
| Količina polnjenja | glejte tehnične podatke | glejte tehnične podatke |
Varnost
Opozorilo!
Motorja nikoli ne zaganjajte v zaprtih prostorih. Nevarnost zastrupitve!
Razlito gorivo lahko povzroči poškodbe na delih iz umetne mase. Gorivo takoj obrišite. Garancija ne zajema poškodb na delih iz umetne mase, povzročenih z gorivom.
Če je izteklo motorno olje:
ne zaženite motorja,
- izteklo motorno olje popivnajte s snovjo, ki veže olje, ali krpo, in ustrezno odstranite,
očistite napravo.
Starega olja ne smete:
■ odvreči med komunalne odpadke,
- izliti v kanalizacijo, odtok ali na zemljo.
Staro olje v zaprti posodi oddajte v center za recikliranje ali servisni službi.
Točenje
Točenje bencina (2)
- Odvijte pokrov rezervoarja in ga odložite na čisto mesto.
- S pomočjo lijaka natočite bencin.
- Trdno zaprite in očistite odprtino za polnjenje rezervoarja.
Točenje motornega olja (☐)
- Odvijte pokrov odprtine za točenje olja in odložite zapiralo na čisto mesto.
- S pomočjo lijaka natočite olje.
- Trdno zaprite in očistite odprtino za točenje olja.
Zagon
Pozor!
Agregat mora biti ozemljen.
Simbol fotoaparata na naslednjih straneh opozarja na slike na straneh 4–7.
Ozemljitev naprave
Pozor – električni udar!
Za ozemljitev ne uporabljajte golih žic.
Pozor!
Agregat mora biti ozemljen.
Za ozemljitev uporabite ozemljitveni vodnik s presekom najmanj 2,5 mm ^4 .
Priključitev ozemljitvenega vodnika (☐)
- En konec ozemljitvenega vodnika potisnite pod matico ozemljitvene sponke.(☐/1)
- Ozemljitveni vodnik pritrdite z zategovanjem matice.
- Drugi konec ozemljitvenega vodnika povežite z ozemljitveno palico (npr. kovinsko palico).
- Ozemljitveno palico potisnite v zemljo.
Priključitev akumulatorja zaganjalnika (samo pri AL-KO 6500-C) (C)
- Povežite rdeči kabel akumulatorja s pozitivnim (+) polom akumulatorja zaganjalnika in ga pritrdite z vijakom in matico.
- Povežite zeleni kabel akumulatorja z negativnim (-) polom akumulatorja zaganjalnika in ga pritrdite z vijakom in matico.
- Po pritrditvi potisnite gumijasta tulca čez pola akumulatorja zaganjalnika.
Preprečite stik pozitivnega (+) in negativnega (-) pola akumulatorja, sicer lahko pride do poškodb akumulatorja.
Odpiranje pipe za bencin (C)
- Odprite pipo za bencin, da bencin lahko teče v uplinjač.
Dušilka (7)
- Pri hladnem zagonu zaprite ročico dušilke.
- Ko je naprava segreta na delovno temperaturo, postavite ročico dušilke v polovični položaj.
Če se naprava ne zažene niti po drugem posku-su zagona, popolnoma odprite ročico dušilke.
Zagon motorja
Pozor – nevarnost zastrupitve!
Motorja nikoli ne zaganjajte v zaprtih prostorih.
Zaganjalna vrvica lahko hitreje odskoči nazaj k motorju kot jo je mogoče spustiti.
Zaganjalnik z vrvico
- Ločilno stikalo vžiga nastavite v položaj »ON« (3).
- Zaganjalno vrvico sunkovito izvlecite in nato počasi popuščajte, da se znova navije (9).
Če se naprava ne zažene niti po drugem posku-su zagona, upoštevajte napotek za dušilko.
Električni zagon (samo pri AL-KO 6500-C)
- Vstavite ključ v ključavnico za vžig.
- Ključ za vžig obrnite v ključavnici za vžig popolno-ma desno v položaj »START« (10).
- Takoj ko se motor zažene, spustite ključ za vžig (skoči nazaj v položaj »ON«).
Med poskusi vžiga počakajte 10 sekund, da bi preprečili prehitro izpraznitev akumulatorja zaganjalnika.
Če se naprava ne zažene niti po drugem posku-su zagona, upoštevajte napotek za dušilko.
Obratovanje
Približno 30 sekund po zagonu vrnite ročico v prvotni položaj (11).
Priklop električnega porabnika
Pozor!
Skupna moč vseh priključenih porabnikov ne sme preseči maks. nazivne moči agregata.
- Vključite porabnike v vtičnico agregata ( 2).
Če na agregat priključujete več porabnikov, najprej vključite in vklopite prvi porabnik, nato priključite in vklopite druge porabnike.
Odklop električnega porabnika
- Izključite porabnike iz vtičnice agregata ( 3).
Izklop motorja
Motor izklopite šele, ko agregat 30 sekund deluje brez obremenitve (brez priključenega porabnika).
■ Ločilno stikalo vžiga nastavite v položaj »OFF« (4).
(samo pri AL-KO 6500-C) Ključ za vžig obrnite v ključavnici za vžig popolnoma levo v položaj »OFF« (145).
Zapiranje pipe za bencin
Pozor! Nevarnost opeklin!
Deli agregata se med delovanjem močno segrejejo in ostanejo vroči tudi po izklopu agregata. Pred transportom ali ponovnim zagonom počakajte, da se naprava ohladi.
- Zaprite pipo za bencin ( ⓣ).
Skladiščenje
Škozor – nevarnost požara!
Naprave ne skladiščite v bližini odprtega ognja ali virov toplote.
■ Počakajte, da se motor ohladi.
■ Napravo hranite na suhem in izven dosega otrok in nepoučenih oseb.
■ Akumulator zaganjalnika hranite na mestu, ki je zaščiteno pred zmrzovanjem.
■ Akumulator zaganjalnika občasno napolnite.
■ Izpraznite rezervoar za bencin in uplinjač.
■ Snemite konektor vžigalne svečke.
Odlivanje bencina
Pozor – nevarnost eksplozije!
Iz strojev, v katerih je natočeno gorivo, lahko med skladiščenjem v zrak uhajajo hlapi bencina!
Zaradi izhlapevanja lahko ostanki bencina v uplinjaču povzročijo lepljenje sestavnih delov in posledično tudi motnje.
- Odprite vijak za odlivanje na uplinjaču ( 17) in iztočite bencin v primerno posodo za gorivo.
Pokrivanje agregata
- Agregat postavite na čisto in suho mesto, zaščiteno pred mokroto in vlago.
- Agregat pokrijte s primernimi sredstvi, da se v napravi ne bi nabirala umazanija ali prah (☐8).
Transport
Pozor!
Da bi preprečili izlivanje bencina, agregat vedno prenašajte varno in v vodoravnem, običajnem delovnem položaju.
Pozor – nevarnost eksplozije!
Iz strojev, v katerih je natočeno gorivo, lahko med prenašanjem v zrak uhajajo hlapi bencina!
- Agregat primite oz. nosite s pomočjo cevi ogrodja.
(9)
- Zavarujte agregat pri transportu. ( 20)
Popravilo
Popravila smejo izvajati le servisne delavnice in pooblaščene strokovne delavnice.
Vzdrževanje in nega
- Pred vsemi vzdrževalnimi in negovalnimi deli vedno izklopite motor in snemite konektor vžigalne svečke.
- Motor lahko še vedno deluje. Po izklopu se prepričajte, da je motor zaustavljen.
■ Napravo po uporabi očistite.
■ Naprave ne pršite z vodo.
Če voda vdre v notranjost, lahko povzroči motnje (vžigalna naprava, uplinjač).
■ Okvarjeno dušilko izpuha vedno zamenjajte.
Vzdrževalni intervali
Pred vsako uporabo
■ Preverite raven motornega olja.
■ Preverite filter za zrak.
Po 20 urah delovanja ali 1 mesec po zagonu
■ Zamenjajte olje.
Vsakih 50 ur delovanja ali vsakih 3 mesecev
Vsakih 100 ur delovanja ali vsakih 6 mesecev
Vsakih 300 ur delovanja ali enkrat letno
Dodatno vsakih 300 ur delovanja
■ Očistite glavo valja
Dodatno vsaki 2 leti
■ Izperite rezervoar za gorivo in filter za gorivo
■ Zamenjajte cev za gorivo z novo
^1) Vzdrževalna dela smejo izvajati le servisne delavnice in pooblaščene strokovne delavnice.
Odstranjevanje
Odsluženih naprav, baterij in akumulatorjev ne odlagajte med gospodinjske odpadke!
Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.
Pomoč pri motnjah
| Motnja Rešitev | |
| Motor se ne zažene.▪ Natočite bencin.▪ Vklopite dušilko.▪ Ločilno stikalo vžiga nastavite v položaj »ON«.▪ Preverite in po potrebi zamenjajte vžigalno svečko.▪ Očistite filter za zrak.▪ Napolnite akumulator zaganjalnika (samo pri AL-KO 6500-C).▪ Odklopite električni porabnik. | |
| Moč motorja slabi.▪ Očistite filter za zrak.▪ Skupna moč porabnikov presega maks. nazivno moč. | |
V primeru motenj, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo pristojno službo za pomoč strankam.
Garancija
Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.
Naša garancija velja samo, če: Garancija preneha veljati, če:
■ je bila naprava strokovno uporabljena,
■ so bila upoštevana navodila za upravljanje,
■ so bili uporabljeni originalni nadomestni deli.
■ so bili izvedeni poskusi popravila naprave,
■ so bile izvedene tehnične spremembe na napravi,
■ naprava ni bila uporabljena v skladu z namenom uporabe (npr. uporaba za pridobitvene ali komunalne namene).
■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxx xxx (x) .
■ motorje z notranjim izgorevanjem – za te veljajo ločena garancijska določila posameznih proizvajalcev motorja.
V primeru garancijskega zahtevka se s tem garancijskim listom in potrdilom o nakupu obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta garancija ne vpliva na zakonske garancijske pravice, ki jih ima kupec do prodajalca.
Izjava ES o skladnosti
S to izjavo potrjujemo, da izdelek v izvedbi, ki smo jo dali v promet,
izpolnjuje zahteve usklajenih direktiv ES, varnostnih standardov ES in standardov, ki veljajo za izdelek.
Izdelek
Bencinski agregat
Serijska številka
G4990012
Tip
AL-KO 2500-C
AL-KO 3500-C
AL-KO 6500-C
Raven zvočne moči
EN ISO 3744
izmerjena/zagotovljena
93 dB(A)/95 dB(A) AL-KO 2500-C
94 dB(A)/96 dB(A) AL-KO 3500-C
95 dB(A)/97 dB(A) AL-KO 6500-C
Proizvajalec
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
NEMČIJA
Direktive ES
2006/42/ES
2014/35/EU
2014/30/EU
2000/14/ES
2011/65/ES
Ugotavljanje skladnosti
2000/14/ES Priloga VI
Priglašen pristojni urad
Pooblaščeni zastopnik
Andreas Hedrich
Ichenhauser Str. 14
89359 KOETZ
NEMČIJA
Usklajeni standardi
EN ISO 8528:2016
EN 60204-1:2006+A1:2009
EN 55012:2007+A1:2009
EN 61000-6-1:2007
Kötz, 2017-02-01
Wolfgang Hergeth, direktor
O ovome priručniku
- Prije puštanja u pogon pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i nesmetano rukovanje. Prije uporabe upoznajte se s upravljačkim elementima i uporabom stroja.
- Pridržavajte se sigurnosnih napomena i upozorenja u ovoj dokumentaciji i na uređaju
■ Ova dokumentacija stalan je sastavni dio opisanog proizvoda i trebala bi se prilikom prodaje predati kupcu
Objašnjenje crteža
