Type de produit	Visseuse électrique
Marque	Bosch
Modèle	GRB 650 Professional
Puissance absorbée nominale	650 W
Régime à vide	0 – 5 000 tr/min (230 V) / 0 – 5 200 tr/min (240 V)
Porte-outil	Six pans 1/4"
Diamètre de vissage maxi	6 mm
Poids (selon EPTA 01:2014)	1,4 kg
Alimentation	230 V ~ (220 V possible)
Réglage de la profondeur de vissage	8 positions par tour, pas de 0,25 mm
Variateur de vitesse	Oui, par pression sur interrupteur Marche/Arrêt
Inverseur de sens de rotation	Oui, sélecteur mécanique
Clip de ceinture	Oui, amovible
Niveau de pression acoustique	84 dB(A) (incertitude K = 3 dB)
Niveau de puissance acoustique	95 dB(A) (incertitude K = 3 dB)
Valeurs de vibration (vissage)	ah < 2,5 m/s², K = 1,5 m/s²
Entretien et nettoyage	Débrancher avant tout travail ; nettoyer les fentes de ventilation
Pièces détachées et réparabilité	Vue éclatée sur www.bosch-pt.com ; SAV sous 5 jours via SAV DIRECT
Sécurité	Respecter les consignes de sécurité générales ; utiliser des EPI ; risque de choc électrique si contact avec câbles cachés
Informations générales	Notice disponible en plusieurs langues ; service client Bosch

FOIRE AUX QUESTIONS - GRB 650 Professional BOSCH

Quelles sont les précautions de sécurité essentielles pour utiliser la visseuse Bosch GRB 650 ?

Avant chaque utilisation, lisez tous les avertissements de sécurité fournis. Portez toujours une protection oculaire et adaptée. Travaillez dans une zone bien éclairée et propre, à l'écart des enfants. N'utilisez pas l'outil en atmosphère explosive. Débranchez la fiche avant tout réglage ou changement d'accessoire.

Comment changer l'embout de vissage sur le GRB 650 ?

Débranchez d'abord l'outil. Retirez la butée de profondeur de vissage (4) vers l'avant. Sortez l'embout de vissage (1) et, si nécessaire, remplacez également le porte-embout universel (10). Remettez la butée après le changement.

Comment régler la profondeur de vissage ?

Utilisez la bague de réglage (3) située près de la butée. Tournez-la dans le sens horaire pour augmenter la profondeur, antihoraire pour la diminuer. Chaque cran correspond à 0,25 mm. Effectuez des essais pour trouver le réglage idéal.

Comment inverser le sens de rotation ?

Assurez-vous que l'outil est à l'arrêt. Poussez le sélecteur de sens de rotation (6) : pour la rotation droite (serrage), poussez le côté gauche vers le bas et le droit vers le haut ; pour la rotation gauche (desserrage), inversez. N'actionnez le sélecteur que lorsque l'outil est arrêté.

Comment utiliser le variateur de vitesse ?

La vitesse est proportionnelle à la pression exercée sur l'interrupteur Marche/Arrêt (8). Une pression légère donne une faible vitesse, une pression forte augmente la vitesse. Cela permet de contrôler le vissage avec précision.

Quel entretien régulier nécessite la visseuse ?

Débranchez toujours avant nettoyage. Maintenez propres les fentes de ventilation et l'outil pour un fonctionnement sûr. Si le câble d'alimentation est endommagé, faites-le remplacer par un service agréé Bosch.

Où trouver des pièces de rechange et faire réparer l'outil ?

Consultez le site www.bosch-pt.com pour les vues éclatées et les pièces. En France, utilisez SAV DIRECT (moins de 5 jours) ou contactez le service client au 09 70 82 12 26 (numéro non surtaxé).

Quels sont les niveaux sonores et de vibration de cet outil ?

Le niveau de pression acoustique est de 84 dB(A) et le niveau de puissance de 95 dB(A) (incertitude K=3 dB). Portez un casque antibruit. Les vibrations pour le vissage sont inférieures à 2,5 m/s² (K=1,5 m/s²).

Peut-on utiliser la visseuse avec une rallonge ?

Oui, mais utilisez une rallonge adaptée à l'extérieur si nécessaire. Assurez-vous que la section du câble est suffisante pour éviter les pertes de tension. Si l'outil est utilisé en environnement humide, utilisez un dispositif à courant différentiel résiduel (RCD).

Comment utiliser le clip de ceinture ?

Le clip de ceinture (5) permet d'accrocher l'outil à une ceinture ou à un établi. Il vous libère les mains tout en gardant l'outil à portée. Il est amovible et se fixe sur le corps de la visseuse.

MODE D'EMPLOI GRB 650 Professional BOSCH

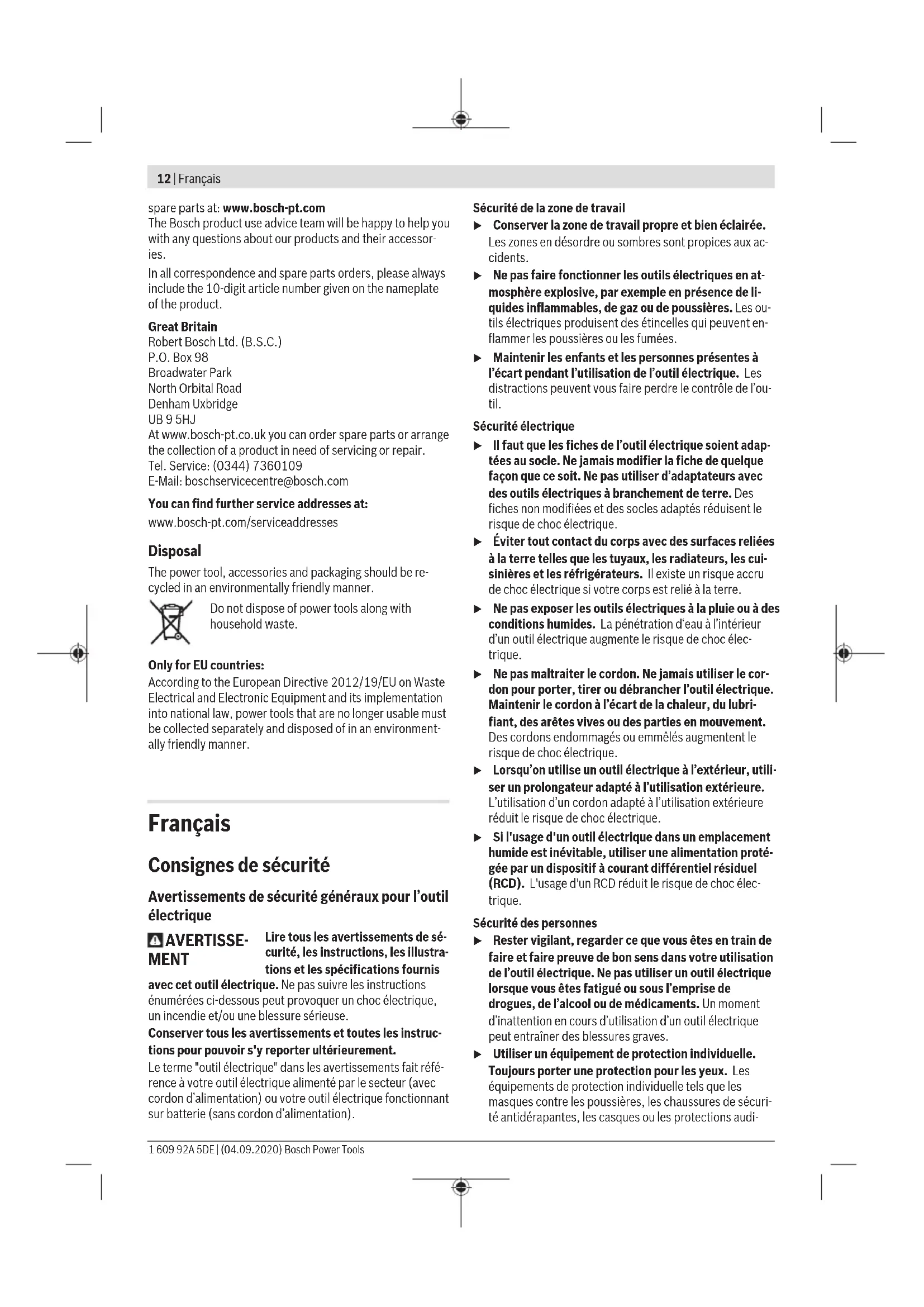

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves. Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.

tives utilisés pour les conditions appropriées réduisent les blessures.

• Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise le travail de manière plus sûre et au régime pour lequel il a été construit. Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces

cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.

Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.

Consignes de sécurité pour visseuses

• Tenez l'outil électrique par les surfaces de préhension lors d'une opération où l'outil de coupe peut entrer en contact avec des câbles cachés ou avec son propre cordon. Les fixations en contact avec un fil "sous tension" peuvent "mettre sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique chez l'opérateur. Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
• Maintenez fermement l'outil électroportatif. Lors du serrage ou du desserrage des vis, des couples de réaction élevés peuvent survenir en peu de temps.
• Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que lorsqu'elle est tenue à la main. Avant de poser l'outil électroportatif, attendez qu'il soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu pour visser et dévisser des vis.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Embout de vissage (2) Bague de butée de profondeur (3) Bague de réglage de la butée de profondeur de vissage (4) Butée de profondeur de vissage (5) Clip de ceinture (6) Sélecteur de sens de rotation (7) Bouton de blocage de l'interrupteur Marche/Arrêt (8) Interrupteur Marche/Arrêt (9) Poignée (surface de préhension isolante) (10) Porte-embout universel

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires.

Caractéristiques techniques

Visseuse GTB 650
Référence	3 601 DA2 0..
Puisance absorbée nominale	W 650
Régime à vide tr/min 0-5000
Régime à vide (240 V) tr/min 0-5200
Porte-otutil Six pans ¼"
Ø de vissage maxi mm 6
Poids selon EPTA-Procedure 01:2014	kg 1,4
Indice de protection	☐/☐

Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.

Informations sur le niveau sonore/les vibrations

Valeurs d'émissions sonores déterminées conformément à EN 62841-2-2.

Le niveau sonore en dB(A) typique de l'outil électroportatif est de : niveau de pression acoustique 84 dB(A); niveau de puissance acoustique 95 dB(A). Incertitude K = 3 dB.

Portez un casque antibruit!

Valeurs globales de vibration a_n (somme vectorielle sur les trois axes) et incertitude K conformément à EN 62841-2-2 : Vissages: a_n < 2,5 m/s², K = 1,5 m/s².

Le niveau de vibration et la valeur d'émission sonore indiqués dans cette notice d'utilisation ont été mesurés conformément à la norme et peuvent être utilisés pour une comparaison entre les outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d'émission sonore indiqués s'appliquent pour les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, le niveau de vibration et la valeur d'émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple: maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Montage

• Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif.

Changement d'accessoire (voir figure A)

Retirez la butée de profondeur de vissage (4) vers l'avant. Retirez l'embout de vissage (1). Si nécessaire, retirez et remplacez aussi le porte-embout universel (10).

Une fois l'accessoire changé, remettez la butée de profondeur de vissage (4) en place.

Mise en marche

Mise en marche

Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.

Sélection du sens de rotation

N'actionnez le sélecteur de sens de rotation (6) que quand l'outil électroportatif est à l'arrêt.

Le sélecteur de sens de rotation (6) permet d'inverser les sens de rotation de l'outil électroportatif. Cela n'est toutefois pas possible lorsqu'on appuie sur l'interrupteur Marche/Arrêt (8).

Rotation droite : Pour serrer des vis, poussez simultanément le sélecteur de sens de rotation (6) de gauche vers le bas et celui de droite vers le haut.

Rotation gauche : Pour desserrer ou dévisser des vis, poussez simultanément le sélecteur de sens de rotation (6) de gauche vers le haut et celui de droite vers le bas.

Mise en marche/arrêt

Pour mettre en marche l'outil électroportatif, actionnez l'interrupteur Marche/Arrêt (8) et maintenez-le actionné.

Pour bloquer l'interrupteur Marche/Arrêt (8), appuyez en même temps sur la touche de blocage (7).

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (8) et, s'il est bloqué avec le bouton de blocage (7), appuyez brièvement sur l'interrupteur Marche/Arrêt (8) puis relâchez-le.

Réglage de la vitesse de rotation

Il est possible de faire varier en continu la vitesse de rotation de l'outil électroportatif en exerçant plus ou moins de pression sur l'interrupteur Marche/Arrêt (8).

Une légère pression sur l'interrupteur Marche/Arrêt (8) produit une faible vitesse de rotation. Plus l'on exerce de pression, plus la vitesse de rotation augmente.

Réglage de la profondeur de vissage (voir figure B)

La bague de réglage (3) permet de prérégler dans 8 positions (crans) par tour la profondeur de vissage X de la tête de vis dans la pièce. Chaque cran correspond à une modification de la profondeur de vissage de 0,25 mm.

En tournant la bague de réglage (3) dans le sens horaire, vous augmentez la profondeur de vissage ; en la tournant dans le sens antihoraire, vous la diminuez.

Le meilleur moyen est de déterminer le réglage idéal en procédant à des essais pratiques.

Instructions d'utilisation

Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif. Positionnez l'outil électroportatif sur la vis ou l'écrou seulement lorsqu'il est à l'arrêt. Un accessoire en rotation risque de glisser.

Guidez la vis dans l'embout de vissage (1). La vis est maintenue en place par la force magnétique du porte-embout universel (10). Appuyez fermement la pointe de la vis contre le matériau jusqu'à ce que la butée de profondeur de vissage (4) vienne en appui contre la pièce.

Mettez l'outil électroportatif en marche. La vis est vissée dans la pièce jusqu'à ce que la profondeur de vissage préréglée soit atteinte. Le dispositif d'entraînement débraye alors et le porte-outil s'immobilise. Contrôlez la profondeur de vissage et corrigez-la si nécessaire.

Réglage rapide de la profondeur de vissage (voir figure C)

La bague de réglage (3) permet de présélectionner la profondeur de vissage Y.

Pour desserrer des vis, faites coulisser la butée de profondeur de vissage (4) en direction de la poignée (9) jusqu'à ce qu'un clic soit audible.

Poussez simultanément le sélecteur de sens de rotation (6) de gauche vers le haut et celui de droite vers le bas.

Mettez l'outil électroportatif en marche.

Clip de ceinture

Le clip de ceinture (5) permet d'accrocher l'outil électroportatif à une ceinture ou autre. Vous avez donc les deux mains libres et l'outil électroportatif est à tout moment à portée de main.

Entretien et Service après-vente

Nettoyage et entretien

Débranche le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif. Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à Bosch ou à une station de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site: www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

France

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouvez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouvez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Électroportatif

Tél. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

E-mail : [e-mail]

Vous trouverez d'autres adresses du service après-vente sous :

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa mise en œuvre conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.
