GRB 650 Professional - Brusilnik BOSCH - Brezplačna navodila za uporabo

Tip izdelka	Električni vijačnik
Znamka	Bosch
Model	GRB 650 Professional
Nazivna absorbirana moč	650 W
Prosti tek	0 – 5 000 obr/min (230 V) / 0 – 5 200 obr/min (240 V)
Vpenalo	Šestkotnik 1/4"
Največji premer vijaka	6 mm
Teža (v skladu z EPTA 01:2014)	1,4 kg
Napajanje	230 V ~ (220 V možno)
Nastavitev globine vijačenja	8 položajev na obrat, korak 0,25 mm
Regulacija hitrosti	Da, s pritiskom na stikalo za vklop/izklop
Preklopnik smeri vrtenja	Da, mehanski izbirnik
Pripomoček za pas	Da, snemljiv
Raven zvočnega tlaka	84 dB(A) (negotovost K = 3 dB)
Raven zvočne moči	95 dB(A) (negotovost K = 3 dB)
Vrednosti vibracij (vijačenje)	ah < 2,5 m/s², K = 1,5 m/s²
Vzdrževanje in čiščenje	Pred vsakim delom izključite iz omrežja; očistite reže za prezračevanje.
Nadomestni deli in popravila	Eksplozijski pogled na www.bosch-pt.com; servis v 5 dneh prek SAV DIRECT
Varnost	Upoštevajte splošna varnostna navodila; uporabljajte osebno zaščitno opremo; nevarnost električnega udara ob stiku s skritimi kabli.
Splošne informacije	Navodila so na voljo v več jezikih; servis za stranke Bosch

Pogosto zastavljena vprašanja - GRB 650 Professional BOSCH

Kateri so bistveni varnostni ukrepi pri uporabi vijačnika Bosch GRB 650?

Pred vsako uporabo preberite vsa priložena varnostna opozorila. Vedno nosite zaščito za oči in drugo ustrezno zaščitno opremo. Delajte na dobro osvetljenem in čistem območju, stran od otrok. Orodja ne uporabljajte v eksplozivnem okolju. Pred vsakim nastavljanjem ali menjavo pribora izključite vtikač.

Kako zamenjati nastavek za vijačenje na GRB 650?

Najprej izključite orodje. Omejilnik globine vijačenja (4) potisnite naprej. Odstranite nastavek za vijačenje (1) in po potrebi zamenjajte tudi univerzalni držalnik nastavka (10). Po menjavi namestite omejilnik nazaj.

Kako nastaviti globino vijačenja?

Uporabite nastavitveni obroč (3) ob omejilniku. Zasukajte ga v smeri urinega kazalca za povečanje globine, v nasprotni smeri za zmanjšanje. Vsak zareza ustreza 0,25 mm. Opravite preizkuse, da najdete idealno nastavitev.

Kako obrniti smer vrtenja?

Prepričajte se, da je orodje ustavljeno. Potisnite izbirnik smeri vrtenja (6): za desno vrtenje (privijanje) potisnite levo stran navzdol in desno navzgor; za levo vrtenje (odvijanje) obratno. Izbirnik premikajte le, ko je orodje ustavljeno.

Kako uporabljati regulator hitrosti?

Hitrost je sorazmerna s pritiskom na stikalo za vklop/izklop (8). Rahel pritisk da nizko hitrost, močan pritisk poveča hitrost. To omogoča natančno krmiljenje vijačenja.

Kakšno redno vzdrževanje potrebuje vijačnik?

Pred čiščenjem vedno izključite orodje. Ohranjajte čiste prezračevalne reže in orodje za varno delovanje. Če je napajalni kabel poškodovan, ga zamenjajte v pooblaščenem servisu Bosch.

Kje najti nadomestne dele in dati orodje v popravilo?

Obiščite spletno stran www.bosch-pt.com za eksplozijske poglede in dele. V Sloveniji uporabite SAV DIRECT (manj kot 5 dni) ali pokličite servis za stranke na 09 70 82 12 26 (brezplačna številka).

Kakšne so ravni hrupa in tresljajev tega orodja?

Raven zvočnega tlaka je 84 dB(A), raven zvočne moči pa 95 dB(A) (negotovost K=3 dB). Nosite zaščitne slušalke. Tresljaji pri vijačenju so manjši od 2,5 m/s² (K=1,5 m/s²).

Ali lahko uporabljam vijačnik s podaljškom?

Da, vendar uporabite podaljšek, primeren za zunanjo uporabo, če je potrebno. Prepričajte se, da je presek kabla dovolj velik, da preprečite izgube napetosti. Če orodje uporabljate v vlažnem okolju, uporabite diferencialno zaščitno stikalo (RCD).

Kako uporabljati sponko za pas?

Sponka za pas (5) omogoča, da orodje obesite na pas ali delovno mizo. Sprosti vam roke, hkrati pa imate orodje vedno pri roki. Je snemljiva in se pritrdi na telo vijačnika.

NAVODILA ZA UPORABO GRB 650 Professional BOSCH

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težjih poškodb.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. ▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtikačev. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. ▶ Kabel uporabljajte pravilno. Kabla ne nosite za napravo, ne vlecite za kabel, da bi ga iztaknili iz vtičnice, in kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. ▶ Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je

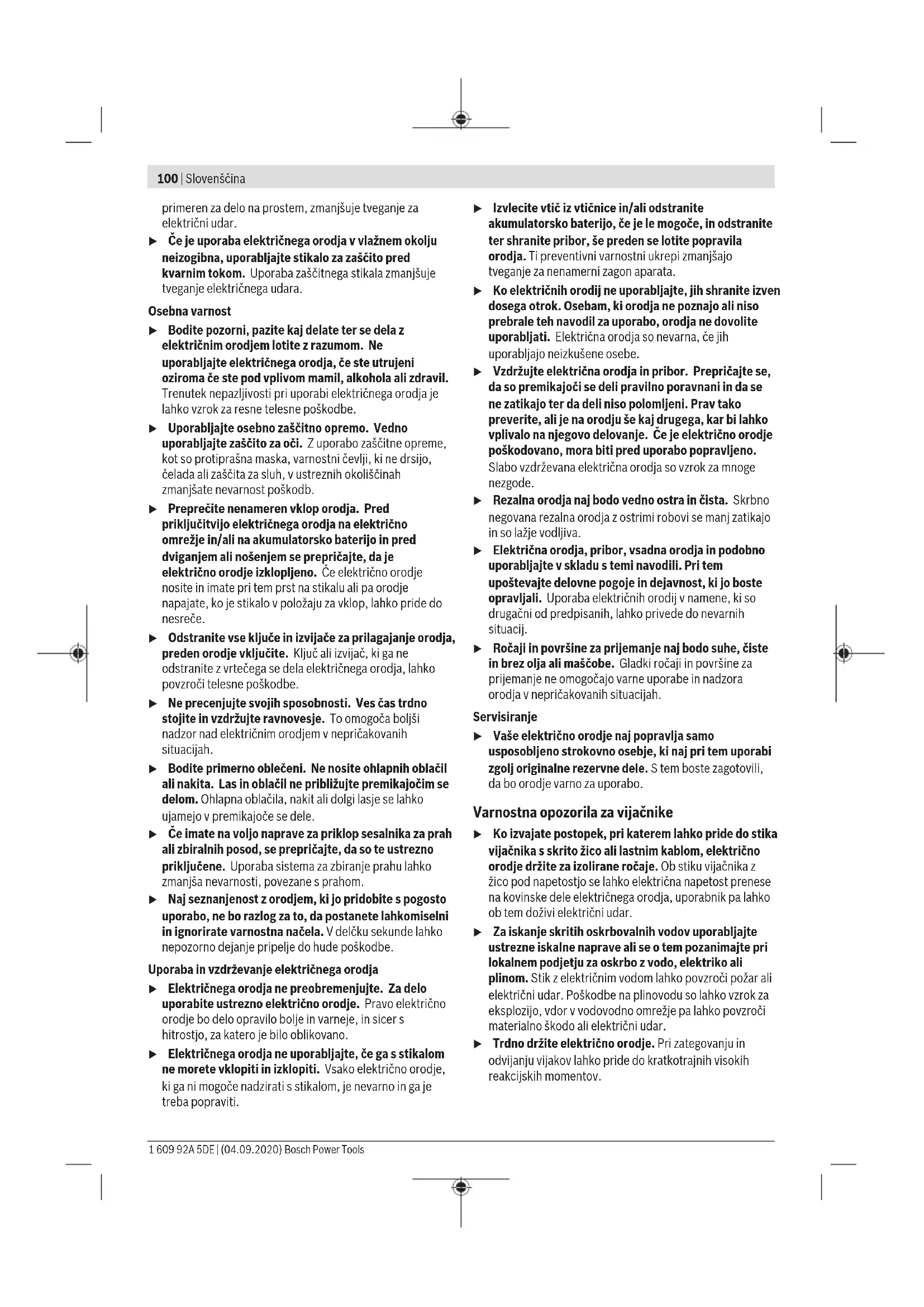

100 | Slovenščina

primeren za delo na prostem, zmanjšuje tveganje za električni udar.

▶ Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred okvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite, kaj delate, ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.

Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.

Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. ▸ Ko električnih orodij ne uporabljate, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. - Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. ▸ Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. ▸ Ročaji in površine za prijemanje naj bodo suhi, čisti in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za vijačnike

▸ Ko izvajate postopek, pri katerem lahko pride do stika vijačnika s skrito žico ali lastnim kablom, električno orodje držite za izolirane ročaje. Ob stiku vijačnika z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar. ▸ Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar. Trdno držite električno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov.

Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno privijanju in odvijanju vijakov.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

(1) Vijčni nastavek (2) Omejitveni tulec (3) Nastavitveni tulec za omejitev globine vijačenja (4) Omejevalnik globine vijačenja (5) Zanka za obešanje (6) Stikalo za izbiro smeri vrtenja (7) Tipka za zaklep stikala za vklop/izklop (8) Stikalo za vklop/izklop (9) Ročaj (izolirana oprijemalna površina) (10) Univerzalno držalo za nastavke A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Vijačnik GTB 650
Kataloška stevilka		3 601 DA2 0..
Nazivna moč W 650
Število vrtljajev v prostem teku	min-1	0-5000
Število vrtljajev v prostem teku (240 V)	min-1	0-5200
Vpenjalni system¼" notranji šestrob
Najv. premer vijačenja mm 6
Teža po EPTA-Procedure 01:2014	kg 1,4
Razred zaščite		☐/☐

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe varirajo.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-2.

A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 84 dB(A); raven zvočne moči 95 dB(A). Negotovost K = 3 dB.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Navedeni nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Dolcite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev

Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.

Menjava nastavka (glejte sliko A)

Snemite omejevalnik globine vijačenja (4) s potegom naprej. Izvlecite vijačni nastavek (1). Po potrebi lahko izvlečete univerzalno držalo za nastavke (10) in ga zamenjate.

Po menjavi nastavka znova namestite omejevalnik globine vijačenja (4).

Delovanje

Uporaba

Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na označevalni tablici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.

Nastavitev smeri vrtenja

Stikalo za preklop smeri vrtenja (6) uporabljajte samo, ko električno orodje miruje.

S preklopnim stikalom smeri vrtenja (6) lahko spremenite smer vrtenja električnega orodja. Pri pritisnjenem stikalu za vklop/izklop (8) spreminjanje smeri vrtenja ni možno.

Vrtenje v desno: za privijanje vijakov potisnite stikalo za izbiro smeri vrtenja (6) na levi strani navzdol in obenem na desni strani navzgor.

Vrtenje v levo: za sproščanje oz. odvijanje vijakov potisnite stikalo za izbiro smeri vrtenja (6) na levi strani navzgor in obenem na desni strani navzdol.

Vklop/izklop

Za zagon električnega orodja pritisnite na stikalo za vklop/izklop (8) in ga držite pritisnjenega.

Za blokiranje pritisnjenega stikala za vklop in izklop (8) pritisnite zaporno tipko (7).

Za izklop električnega orodja izpustite stikalo za vklop/izklop (8) oz., če je blokirano z zaporno tipko (7), na kratko pritisnite stikalo za vklop/izklop (8) in ga nato izpustite.

Nastavitev števila vrtljajev

Število vrtljajev vklopljenega električnega orodja lahko brezstopenjsko upravljate glede na to, kako globoko pritisnete stikalo za vklop/izklop (8).

Rahel pritisk na stikalo za vklop/izklop (8) povzroči nizko število vrtljajev. Z vse močnejšim pritiskanjem stikala se število vrtljajev povečuje.

Nastavitev globine privijanja (glejte sliko B)

Z nastavitvenim tulcem (3) lahko predhodno izberete globino privijanja X glave vijaka v obdelovanec v 8 zaskočnih stopnjah na obrat. Vsaka stopnja ustreza spremembi globine privijanja za 0,25 mm.

Z vrtenjem nastavitvenega tulca (3) v desno povečate globino privijanja, z vrtenjem v levo pa globino privijanja zmanjšate.

Kakšna nastavitev je potrebna, najlažje ugotovite s poskusnim privijanjem.

Navodila za delo

Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. Električno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.

Vstavite vijak v vijačni nastavek (1). Vijak drži magnetna sila univerzalnega držala za nastavke (10). Konico vijaka močno potiskajte v material, ki ga vijačite, dokler omejevalnik globine vijačenja (4) ni na obdelovancu.

Vklopite električno orodje. Vijak se bo privijal v obdelovanec do nastavljene globine privijanja. Pogon se nato prekine; vpenjalni sistem za orodje se ne vrti več. Preverite globino privijanja in jo po potrebi znova nastavite.

Hitra nastavitev za globino privijanja (glejte sliko C)

Z nastavitvenim tulcem (3) lahko globino privijanja Y izberete vnaprej: za odvijanje vijakov potisnite omejevalnik globine vijačenja (4) v smeri ročaja (9), dokler ne zaslišite klika.

Potisnite stikalo za izbiro smeri vrtenja (6) na levi strani navzgor in obenem na desni strani navzdol. Vklopite električno orodje.

Zanka za obešanje

Z zanko za obešanje (5) lahko električno orodje obesite na primer za pas. Na ta način boste imeli prosti obe roki, električno orodje pa bo dosegljivo v vsakem trenutku.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Če morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Elektrichnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o odpadni elektrichi in elektronki opremi (OEO) in njeni urensniciti v nacionalnem pravo se morajo elektrica orodja, ki niso vec uporabi, loceno zbirati ter okolju prijazno reciklirati.
