GRB 650 Professional - Levigatrice BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore elettrico
Marca	Bosch
Modello	GRB 650 Professional
Potenza nominale assorbita	650 W
Velocità a vuoto	0 – 5 000 giri/min (230 V) / 0 – 5 200 giri/min (240 V)
Portautensile	Esagonale 1/4"
Diametro massimo di avvitamento	6 mm
Peso (secondo EPTA 01:2014)	1,4 kg
Alimentazione	230 V ~ (220 V possibile)
Regolazione profondità di avvitamento	8 posizioni per giro, passo 0,25 mm
Variatore di velocità	Sì, mediante pressione sull'interruttore Accensione/Arresto
Invertitore di senso di rotazione	Sì, selettore meccanico
Clip per cintura	Sì, rimovibile
Livello di pressione acustica	84 dB(A) (incertezza K = 3 dB)
Livello di potenza acustica	95 dB(A) (incertezza K = 3 dB)
Valori di vibrazione (avvitamento)	ah < 2,5 m/s², K = 1,5 m/s²
Manutenzione e pulizia	Scollegare prima di qualsiasi lavoro; pulire le fessure di ventilazione
Ricambi e riparabilità	Vista esplosa su www.bosch-pt.com; Assistenza entro 5 giorni tramite SAV DIRECT
Sicurezza	Rispettare le norme di sicurezza generali; utilizzare DPI; rischio di scossa elettrica in caso di contatto con cavi nascosti
Informazioni generali	Manuale disponibile in più lingue; servizio clienti Bosch

Domande frequenti - GRB 650 Professional BOSCH

Quali sono le precauzioni di sicurezza essenziali per utilizzare l'avvitatore Bosch GRB 650?

Prima di ogni utilizzo, leggere tutte le avvertenze di sicurezza fornite. Indossare sempre una protezione oculare adeguata. Lavorare in un'area ben illuminata e pulita, lontano dai bambini. Non utilizzare l'utensile in atmosfera esplosiva. Scollegare la spina prima di qualsiasi regolazione o cambio accessorio.

Come cambiare la punta di avvitamento sul GRB 650?

Scollegare prima l'utensile. Rimuovere l'arresto di profondità di avvitamento (4) verso l'avanti. Estrarre la punta di avvitamento (1) e, se necessario, sostituire anche il portapunta universale (10). Rimettere l'arresto dopo il cambio.

Come regolare la profondità di avvitamento?

Utilizzare l'anello di regolazione (3) situato vicino all'arresto. Ruotarlo in senso orario per aumentare la profondità, antiorario per diminuirla. Ogni scatto corrisponde a 0,25 mm. Effettuare prove per trovare la regolazione ideale.

Come invertire il senso di rotazione?

Assicurarsi che l'utensile sia fermo. Spingere il selettore di senso di rotazione (6): per la rotazione destra (serraggio), spingere il lato sinistro verso il basso e il destro verso l'alto; per la rotazione sinistra (allentamento), invertire. Azionare il selettore solo a utensile fermo.

Come utilizzare il variatore di velocità?

La velocità è proporzionale alla pressione esercitata sull'interruttore Accensione/Arresto (8). Una pressione leggera dà una bassa velocità, una pressione forte aumenta la velocità. Ciò consente di controllare l'avvitamento con precisione.

Quale manutenzione regolare richiede l'avvitatore?

Scollegare sempre prima della pulizia. Mantenere pulite le fessure di ventilazione e l'utensile per un funzionamento sicuro. Se il cavo di alimentazione è danneggiato, farlo sostituire da un servizio autorizzato Bosch.

Dove trovare ricambi e far riparare l'utensile?

Consultare il sito www.bosch-pt.com per le viste esplose e i pezzi. In Francia, utilizzare SAV DIRECT (meno di 5 giorni) o contattare il servizio clienti al 09 70 82 12 26 (numero non a pagamento).

Quali sono i livelli sonori e di vibrazione di questo utensile?

Il livello di pressione acustica è di 84 dB(A) e il livello di potenza di 95 dB(A) (incertezza K=3 dB). Indossare cuffie antirumore. Le vibrazioni per l'avvitamento sono inferiori a 2,5 m/s² (K=1,5 m/s²).

Si può utilizzare l'avvitatore con una prolunga?

Sì, ma utilizzare una prolunga adatta per esterno se necessario. Assicurarsi che la sezione del cavo sia sufficiente per evitare perdite di tensione. Se l'utensile viene utilizzato in ambiente umido, utilizzare un dispositivo di corrente differenziale residua (RCD).

Come utilizzare il clip per cintura?

Il clip per cintura (5) consente di agganciare l'utensile a una cintura o a un banco da lavoro. Libera le mani tenendo l'utensile a portata di mano. È rimovibile e si fissa sul corpo dell'avvitatore.

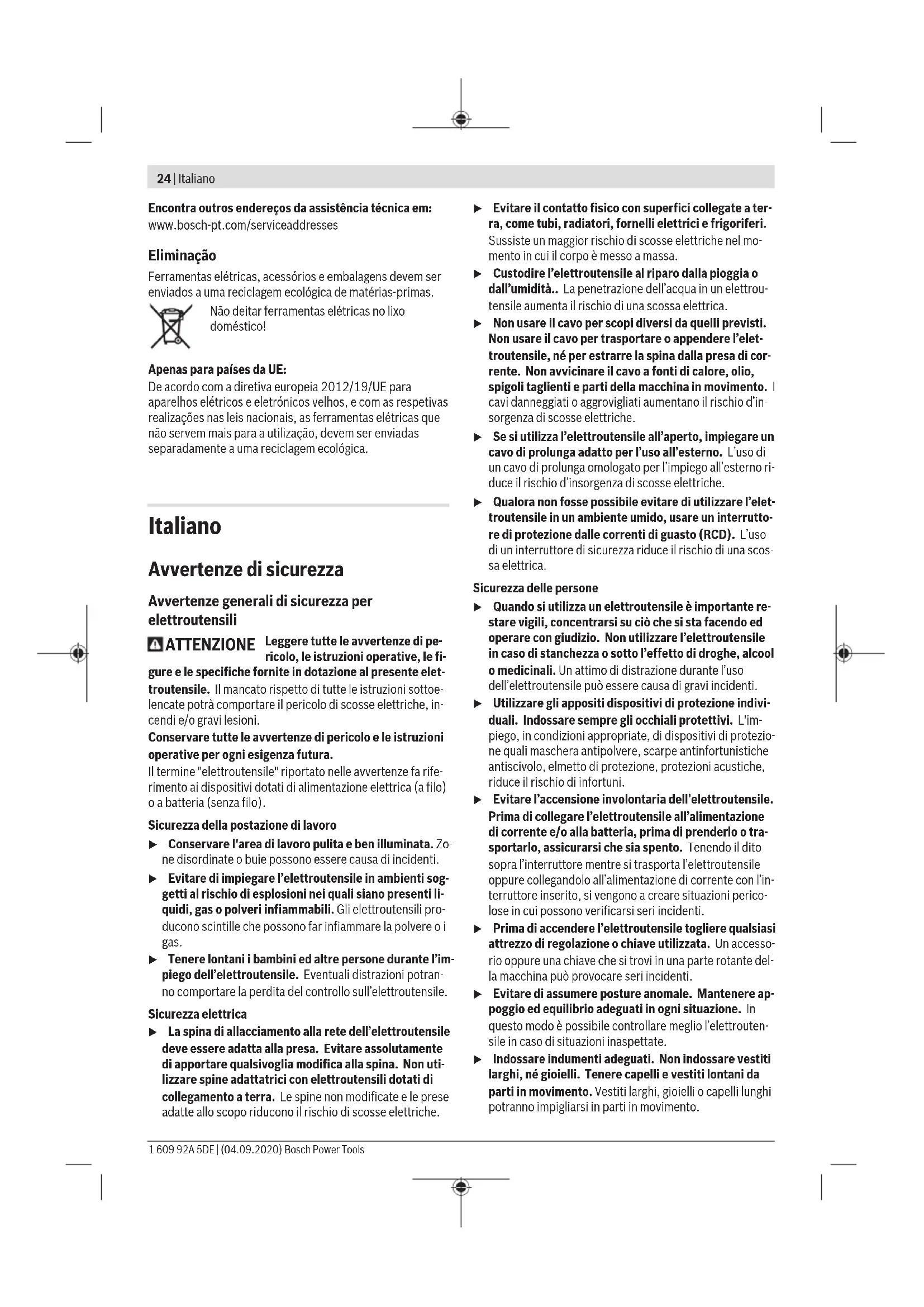

MANUALE UTENTE GRB 650 Professional BOSCH

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi

gure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine "elettrotensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. - Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsiasi modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsiasi modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di insorgenza di scosse elettriche. Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttore di protezione delle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

Quando si utilizza un elettroutensile è importante restare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcol o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sull'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.

Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. Riporre gli elettroutensili fuori dalla portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo non accurato. Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati si inceppano meno frequentemente e sono più facili da condurre. Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Assistenza

Far riparare l'elettroutensile da personale specializzato e utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Avvertenze di sicurezza per avvitatori

• Trattenere l'elettroutensile sulle superfici di impugnatura isolate, qualora si eseguano operazioni in cui l'elemento di fissaggio potrebbe entrare in contatto con cavi elettrici nascosti. Se gli elementi di fissaggio entrano in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi alle parti metalliche esposte dell'elettroutensile, provocando la folgorazione dell'utilizzatore. Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si crea il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. ▶ Trattenere saldamente l'elettroutensile. Durante il serraggio e l'avvitamento delle viti, possono brevemente verificarsi coppie di reazione. Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

La macchina è adatta per avvitare e svitare viti.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

(1) Bit di avvitamento (2) Bussola di battuta (3) Bussola di regolazione per limitatore profondità di avvitamento

26 Italiano

(4) Limitatore profondità di avvitamento (5) Clip di aggancio alla cintura (6) Commutatore del senso di rotazione (7) Tasto di bloccaggio per interruttore di avvio/arresto (8) Interruttore di avvio/arresto (9) Impugnatura (superficie di presa isolata) (10) Portabit universale A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel loro programma accessori.

Dati tecnici

Avvitatore GTB 650
Codice prodotto		3 601 DA2 0..
Potenza assorbita nominale W 650
Numero di giri a vuoto min	-1	0-5000
Numero di giri a vuoto (240 V)	min-1	0-5200
Attacco utensile Esagono interno		da ¼"
Ø viti max. mm 6
Peso secondo EPTA-Procedure 01:2014	kg 1,4
Classe di protezione		½/½

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati possono variare.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 62841-2-2.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 84 dB(A); Livello di potenza sonora 95 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente a EN 62841-2-2:

Avvitamento: a_t < 2,5 m/s², K = 1,5 m/s²

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Montaggio

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Sostituzione dell'accessorio (vedere Fig. A)

Estrarre in avanti il limitatore di profondità di avvitamento (4). Estrarre il bit di avvitamento (1). All'occorrenza, anche il portabit universale (10) si potrà estrarre e sostituire.

Sostituito correttamente l'accessorio, innestare nuovamente il limitatore di profondità di avvitamento (4).

Uso

Messa in funzione

Osservare la tensione di rete! La tensione riportata sulla targhetta di identificazione dell'elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Impostazione del senso di rotazione

Azionare il commutatore del senso di rotazione (6) esclusivamente ad elettroutensile fermo.

Il commutatore del senso di rotazione (6) consente di variare il senso di rotazione dell'elettroutensile. Ad interruttore di avvio/arresto (8) premuto, tuttavia, ciò non sarà possibile.

Rotazione destrorsa: Per inserire viti, spingere il commutatore del senso di rotazione (6) sul lato sinistro verso il basso, contemporaneamente, sul lato destro verso l'alto.

Rotazione sinistrorsa: Per allentare o svitare viti, spingere il commutatore del senso di rotazione (6) sul lato sinistro verso l'alto e, contemporaneamente, sul lato destro verso il basso.

Accensione/spegnimento

Per accendere l'elettroutensile, premere l'interruttore di avvio/arresto (8) e mantenerlo premuto.

Per bloccare l'interruttore ON/OFF (8), premere il tasto di blocco (7).

Per spegnere l'elettroutensile, rilasciare l'interruttore ON/OFF (8) oppure, se il tasto (7) è bloccato, premere brevemente l'interruttore ON/OFF (8), dopodiché rilasciarlo.

Regolazione del numero di giri

Ad elettroutensile acceso, la velocità si può regolare in modo continuo, esercitando più o meno pressione sull'interruttore di avvio/arresto (8).

Premendo leggermente l'interruttore di avvio/arresto (8), si otterrà una velocità ridotta; aumentando la pressione, aumenterà anche la velocità.

Regolazione della profondità di avvitamento (vedere Fig. B)

La bussola di regolazione (3) consente di preselezionare la profondità di avvitamento X della testa della vite nel pezzo in lavorazione su 8 livelli a scatto per ciascun giro. Ciascun livello corrisponde ad una variazione di 0,25 mm della profondità di avvitamento.

Ruotando la bussola di regolazione (3) in senso orario, la profondità di avvitamento verrà aumentata; ruotando in senso antiorario, verrà ridotta.

Per stabilire la regolazione necessaria, si consiglia di eseguire una prova di avvitamento.

Indicazioni operative

Prima di qualunque intervento sull'elettrotensile estrarre la spina di rete alla presa. Applicare l'elettroutensile sul dado/sulla vite esclusivamente quando è spento. Gli utensili accessori in rotazione possono scivolare.

Condurre la vite sul bit di avvitamento (1). La vite verrà trattenuta dalla forza magnetica di ritenuta del portabit universale (10). Spingere con forza la punta della vite sul materiale da avvitare, sino a far poggiare il limitatore di profondità di avvitamento (4) sul pezzo in lavorazione.

Accendere l'elettroutensile. La vite viene avvitata nel pezzo in lavorazione fino a raggiungere la profondità di avvitamento precedentemente regolata. La trasmissione si disinserisce; il mandrino portautensili non gira più. Controllare la profondità di avvitamento e, se il caso, regolarla.

Regolazione rapida della profondità di avvitamento (vedere Fig. C)

La bussola di regolazione (3) consente di preselezionare la profondità di avvitamento Y:

Per allentare viti, spingere il limitatore di profondità di avvitamento (4) verso l'impugnatura (9), fino a quando non sia udibile uno scatto.

Spingere il commutatore del senso di rotazione (6) sul lato sinistro verso l'alto e, contemporaneamente, sul lato destro verso il basso.

Accendere l'elettroutensile.

Clip di aggancio cintura

Tramite la clip di aggancio cintura (5) è possibile ad esempio agganciare l'elettroutensile ad una cinghia. In questo modo si hanno libere entrambe le mani e l'elettroutensile è sempre a portata di mano.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. Per poter garantire buone e sicure operazioni di lavoro, tenerlo sempre pulito e le fessure di ventilazione.

Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esploso e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.
