Tipo de produto	Parafusadeira elétrica
Marca	Bosch
Modelo	GRB 650 Professional
Potência absorvida nominal	650 W
Rotação em vazio	0 – 5.000 rpm (230 V) / 0 – 5.200 rpm (240 V)
Porta-ferramenta	Sextavado 1/4"
Diâmetro máximo de parafusamento	6 mm
Peso (conforme EPTA 01:2014)	1,4 kg
Alimentação	230 V ~ (220 V possível)
Ajuste da profundidade de parafusamento	8 posições por volta, passo de 0,25 mm
Variador de velocidade	Sim, por pressão no interruptor Liga/Desliga
Inversor de sentido de rotação	Sim, seletor mecânico
Clipe de cinto	Sim, removível
Nível de pressão sonora	84 dB(A) (incerteza K = 3 dB)
Nível de potência sonora	95 dB(A) (incerteza K = 3 dB)
Valores de vibração (parafusamento)	ah < 2,5 m/s², K = 1,5 m/s²
Manutenção e limpeza	Desconectar antes de qualquer trabalho; limpar as aberturas de ventilação
Peças sobressalentes e reparabilidade	Vista explodida em www.bosch-pt.com; SAT em menos de 5 dias via SAT DIRECT
Segurança	Respeitar as instruções de segurança gerais; usar EPIs; risco de choque elétrico se houver contato com cabos ocultos
Informações gerais	Manual disponível em vários idiomas; serviço ao cliente Bosch

Perguntas frequentes - GRB 650 Professional BOSCH

Quais são as precauções de segurança essenciais para usar a parafusadeira Bosch GRB 650?

Antes de cada uso, leia todos os avisos de segurança fornecidos. Use sempre proteção ocular adequada. Trabalhe em uma área bem iluminada e limpa, longe de crianças. Não use a ferramenta em atmosfera explosiva. Desconecte o plugue antes de qualquer ajuste ou troca de acessório.

Como trocar a ponta de parafusamento no GRB 650?

Desconecte primeiro a ferramenta. Remova o limitador de profundidade de parafusamento (4) para a frente. Retire a ponta de parafusamento (1) e, se necessário, substitua também o porta-ponta universal (10). Recoloque o limitador após a troca.

Como ajustar a profundidade de parafusamento?

Use o anel de ajuste (3) localizado perto do limitador. Gire no sentido horário para aumentar a profundidade, anti-horário para diminuir. Cada clique corresponde a 0,25 mm. Faça testes para encontrar o ajuste ideal.

Como inverter o sentido de rotação?

Certifique-se de que a ferramenta está parada. Empurre o seletor de sentido de rotação (6): para rotação à direita (aperto), empurre o lado esquerdo para baixo e o direito para cima; para rotação à esquerda (desaperto), inverta. Acione o seletor apenas quando a ferramenta estiver parada.

Como usar o variador de velocidade?

A velocidade é proporcional à pressão exercida no interruptor Liga/Desliga (8). Uma pressão leve dá baixa velocidade, uma pressão forte aumenta a velocidade. Isso permite controlar o parafusamento com precisão.

Qual manutenção regular a parafusadeira necessita?

Desconecte sempre antes da limpeza. Mantenha limpas as aberturas de ventilação e a ferramenta para operação segura. Se o cabo de alimentação estiver danificado, substitua-o em um serviço autorizado Bosch.

Onde encontrar peças de reposição e fazer reparar a ferramenta?

Consulte o site www.bosch-pt.com para vistas explodidas e peças. Na França, use SAT DIRECT (menos de 5 dias) ou contate o serviço ao cliente pelo 09 70 82 12 26 (número não tarifado).

Quais são os níveis de som e vibração desta ferramenta?

O nível de pressão sonora é de 84 dB(A) e o nível de potência é de 95 dB(A) (incerteza K=3 dB). Use um protetor auricular. As vibrações para parafusamento são inferiores a 2,5 m/s² (K=1,5 m/s²).

Pode-se usar a parafusadeira com uma extensão?

Sim, mas use uma extensão adequada para uso externo se necessário. Certifique-se de que a seção do cabo é suficiente para evitar perdas de tensão. Se a ferramenta for usada em ambiente úmido, use um dispositivo de corrente diferencial residual (RCD).

Como usar o clipe de cinto?

O clipe de cinto (5) permite pendurar a ferramenta em um cinto ou em uma bancada. Libera as mãos enquanto mantém a ferramenta ao alcance. É removível e se fixa no corpo da parafusadeira.

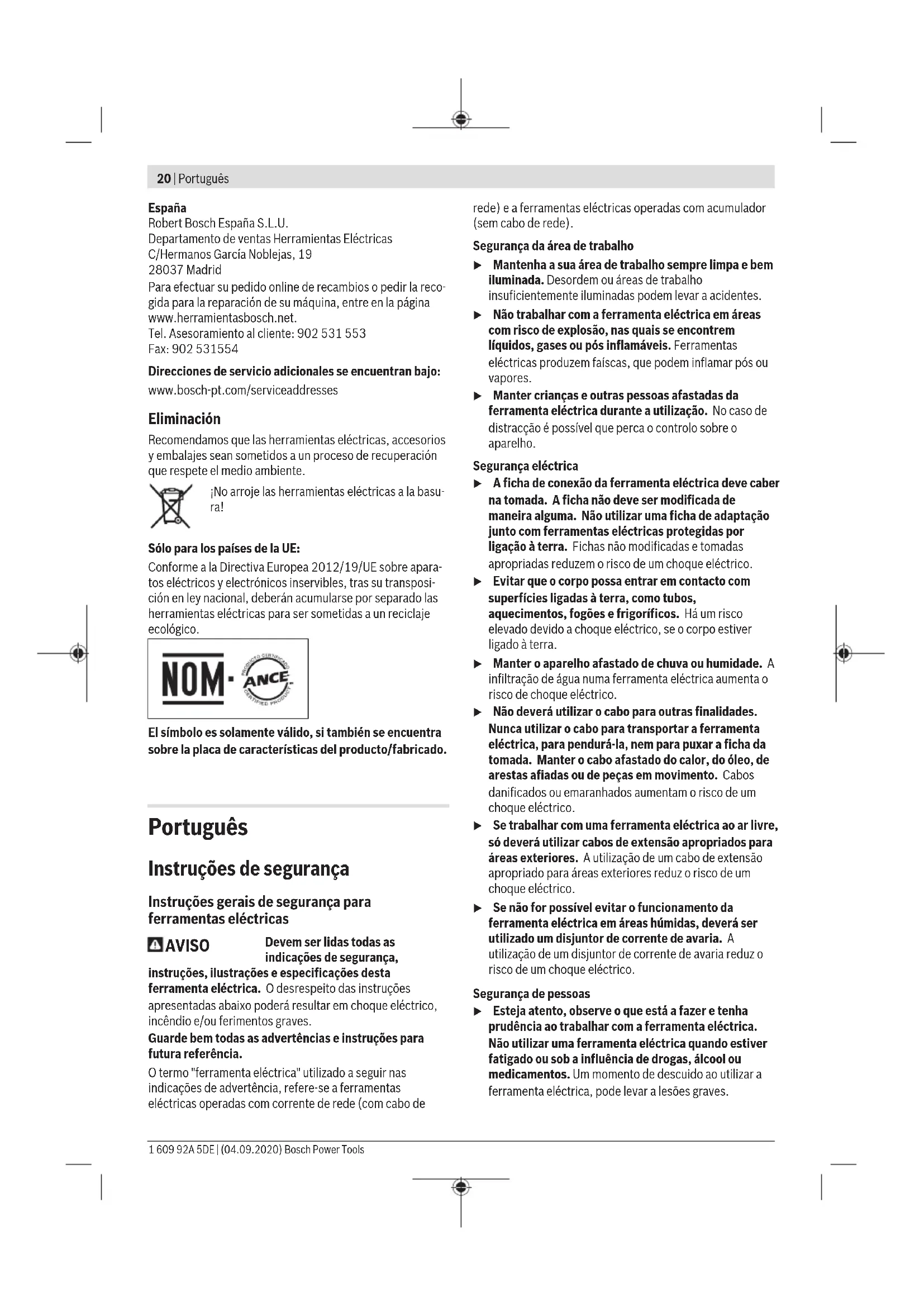

MANUAL DE UTILIZADOR GRB 650 Professional BOSCH

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de)

rede) e a ferramentas electrolíticas operadas com acumulador (sem cabo de rede).

Mantenha sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. - Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.

Segurança de pessoas

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas adaptadoras com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou umidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.

Utilizar equipamento de proteção individual. Utilizar sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. - Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. - Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabos e roupas afastados de peças em movimento. Roupas frouxas, cabos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. - Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma coisa descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guardar ferramentas elétricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.

Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

• Trate a ferramenta elétrica e os acessórios com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.
• Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para aparafusadoras

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o parafuso possa entrar em contato com cabos escondidos ou com o próprio cabo. O contato do parafuso com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e produzir um choque elétrico. Utilize detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. - Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

O aparelho é destinado para apertar e soltar parafusos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Ponta para aparafusar (2) Luva de encosto (3) Luva de ajuste para limitador da profundidade de aparafusamento (4) Limitador da profundidade de aparafusamento (5) Suporte de fixação ao cimento (6) Comutador do sentido de rotação (7) Tecla de fixação para o interruptor de ligar/desligar (8) Interruptor de ligar/desligar (9) Punho (superfície do punho isolada) (10) Porta-bits universal

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Aparafusadora GTB 650
Número de produits	3 601 DA2 0..
Potência nominal observada W 650
N.° de rotações em vaz r.p.m. 0-5000
N.° de rotações em vazio (240 V)	r.p.m. 0-5200
Encabadouro Sextavado interior	½"
Ø máximo do parafuso mm 6
Peso conforme EPTA-Procedure 01:2014	kg 1,4
Classe de proteção	/II

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, os valores podem variar.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 84 dB(A); nível de potência sonora 95 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores totais de vibração a_h (somados vetores das três direções) e incerteza K determinada segundo EN 62841-2-2:

Aparafusar: a_n < 2,5m / s²,K = 1,5m / s²

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Eles são inadequados para a avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

Para uma estimação exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

▹ Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Troca de ferramenta (ver figura A)

Retire o limitador da profundidade de aparafusamento (4) pela frente. Puxe a ponta de aparafusar (1) para fora. Se necessário, o porta-bits universal (10) também pode ser removido e trocado.

Depois de trocada a ferramenta, volte a colocar o limitador da profundidade de aparafusamento (4).

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Ajustar o sentido de rotação

- Acione o comutador do sentido de rotação (6) apenas com a ferramenta elétrica parada.

Com o comutador de sentido de rotação (6) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (8) isto no entanto não é possível.

Rotação à direita: para apertar parafusos, empurre o comutador do sentido de rotação (6) do lado esquerdo para baixo e em simultâneo do lado direito para cima.

Rotação à esquerda: para desapertar ou desenroscar parafusos, empurre o comutador do sentido de rotação (6) do lado esquerdo para cima e em simultâneo do lado direito para baixo.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica, deverá pressionar o interruptor de ligar/desligar (8) e mantê-lo pressionado.

Para fixar o interruptor de ligar/desligar (8) pressionado, prima o botão de fixação (7).

Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (8) ou, se este estiver bloqueado com o botão de fixação (7), pressione o interruptor de ligar/desligar (8) brevemente e depois liberte-o.

Ajustar o número de rotações

Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (8).

Uma leve pressão sobre o interruptor de ligar/desligar (8) proporciona um número de rotações baixo. Aumentando a pressão, aumenta o número de rotações.

Ajustar a profundidade de aparafusamento (ver figura B)

Com a luva de ajuste (3) é possível pré-selecionar a profundidade de aparafusamento X da cabeça do parafuso na peça em 8 níveis de engate por rotação. Cada nível corresponde a uma alteração em 0,25 mm da profundidade de aparafusamento.

Rodar a luva de ajuste (3) para a direita aumenta a profundidade de aparafusamento, rodar para a esquerda diminui a profundidade de aparafusamento.

O ajuste necessário deveria ser determinado através de um aparafusamento de ensaio.

Instruções de trabalho

Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Aproxime o parafuso do bit de aparafusamento (1). O parafuso é segurado pela força magnética do porta-bits universal (10). Pressione com força a ponta do parafuso contra o material a aparafusar, até que o limitador da profundidade de aparafusamento (4) fique junto à peça.

Ligar a ferramenta elétrica. O parafuso é enroscado na peça até ser alcançada a profundidade de aparafusamento ajustada. O acoplamento é desacoplado e o encabadouro deixa de rodar. Verifique a profundidade de aparafusamento e, se necessário, ajuste.

Ajuste rápido da profundidade de aparafusamento (ver figura C)

Com a luva de ajuste (3) é possível pré-selecionar a profundidade de ajuste Y:

Para desapertar parafusos, empurre o limitador da profundidade de aparafusamento (4) na direção do punho (9) até que seja audível um clique.

Empurre o comutador do sentido de rotação (6) do lado esquerdo para cima e, em simultâneo, do lado direito para baixo.

Ligue a ferramenta elétrica.

Suporte de fixação ao cinto

Com o suporte de fixação ao cinto (5) pode pendurar a ferramenta elétrica, p. ex., num cinto. Desta forma terá ambas as mãos livres e a ferramenta elétrica está sempre ao alcance.

Manutenção e assistência técnica

Manutenção e limpeza

Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

24 Italiano

Encontrará os endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
