MODE D'EMPLOI WDC 220 HUSQVARNA

sufficient. (Fig. 30)

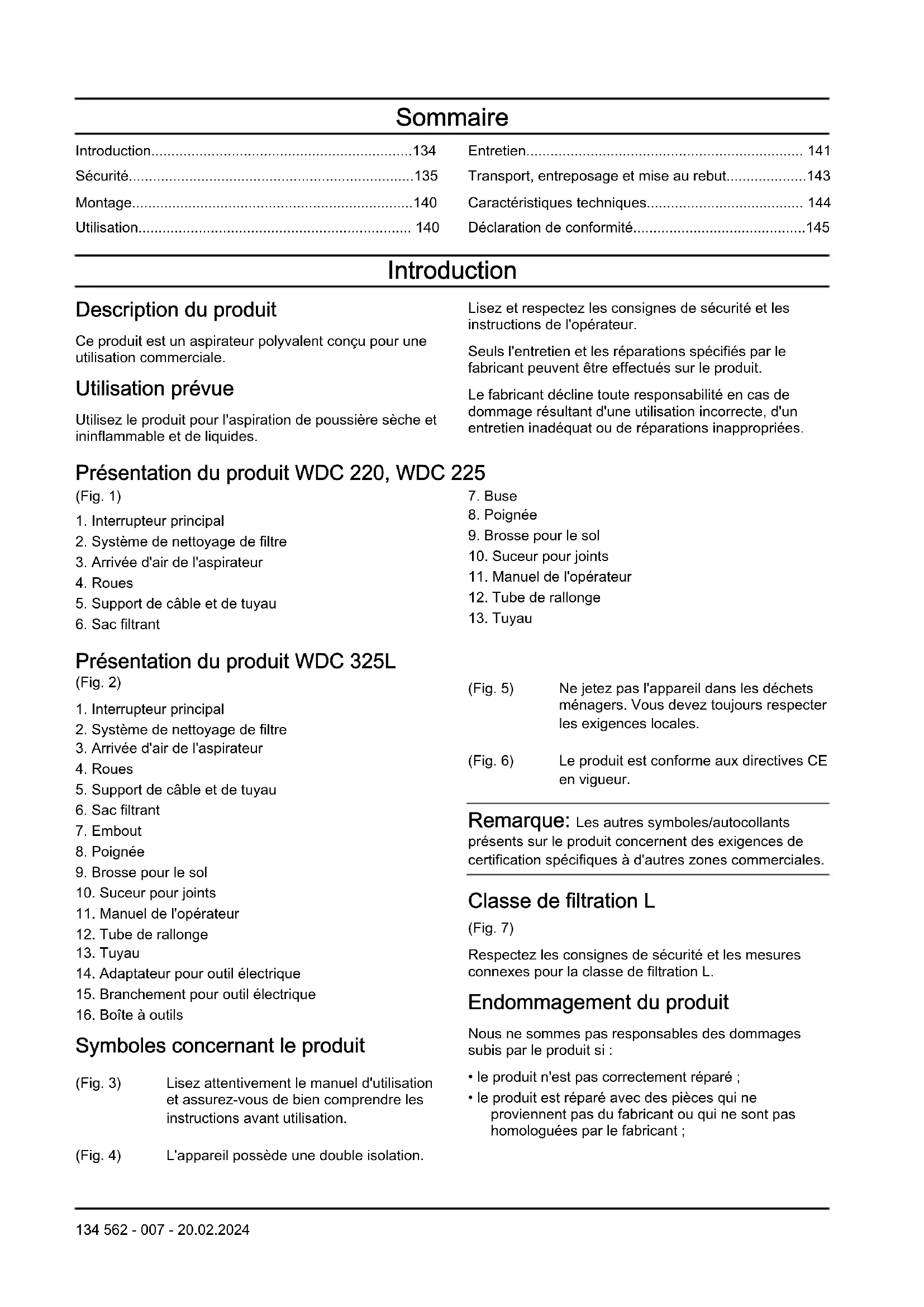

• Introduction p. 134
• Sécurité p. 135
• Montage p. 140
• Utilisation p. 140
• Entretien p. 141
• Transport, entreposage et mise au rebut p. 143
• Caractéristiques techniques p. 144
• Déclaration de conformité Introduction Description du produit Ce produit est un aspirateur polyvalent conçu pour une utilisation commerciale. Utilisation prévue Utilisez le produit pour l'aspiration de poussière sèche et ininflammable et de liquides. Lisez et respectez les consignes de sécurité et les instructions de l'opérateur. Seuls l'entretien et les réparations spécifiés par le fabricant peuvent être effectués sur le produit. Le fabricant décline toute responsabilité en cas de dommage résultant d'une utilisation incorrecte, d'un entretien inadéquat ou de réparations inappropriées. Présentation du produit WDC 220, WDC 225 (Fig. 1) p. 145

1. Interrupteur principal

2. Système de nettoyage de filtre

3. Arrivée d'air de l'aspirateur

5. Support de câble et de tuyau

9. Brosse pour le sol

10. Suceur pour joints

11. Manuel de l'opérateur

Présentation du produit WDC 325L (Fig. 2)

1. Interrupteur principal

2. Système de nettoyage de filtre

3. Arrivée d'air de l'aspirateur

5. Support de câble et de tuyau

9. Brosse pour le sol

10. Suceur pour joints

11. Manuel de l'opérateur

14. Adaptateur pour outil électrique

15. Branchement pour outil électrique

Symboles concernant le produit (Fig. 3) Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation. (Fig. 4) L'appareil possède une double isolation. (Fig. 5) Ne jetez pas l'appareil dans les déchets ménagers. Vous devez toujours respecter les exigences locales. (Fig. 6) Le produit est conforme aux directives CE en vigueur. Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à d'autres zones commerciales. Classe de filtrationL (Fig. 7) Respectez les consignes de sécurité et les mesures connexes pour la classe de filtrationL. Endommagement du produit Nous ne sommes pas responsables des dommages subis par le produit si:

• le produit n'est pas correctement réparé;

• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant; 134 562 - 007 - 20.02.2024• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;

• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée. Sécurité Définitions de sécurité Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé

en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées. REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées. Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée. Instructions générales de sécurité

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

Si le produit et/ou un accessoire sont endommagés, ils doivent être réparés par un centre de service après-vente agréé. N'utilisez pas de produit endommagé.

Ne laissez pas un enfant utiliser le produit. Ne laissez pas des personnes ne connaissant pas les instructions d'utilisation utiliser ou réparer le produit.

Le produit ne doit pas être laissé sans surveillance pendant son fonctionnement.

Assurez-vous de toujours surveiller une personne aux capacités physiques ou mentales réduites qui utilise le produit.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec le produit.

N'effectuez pas de procédures de travail dangereuses.

N'utilisez pas le produit si les filtres ne sont pas dans la position correcte.

Arrêtez le produit et débranchez le cordon d'alimentation dans les situations suivantes:

Avant le nettoyage et l'entretien.

Avant la réparation.

En présence de mousse ou de substances liquides.

Ne vous éloignez pas du produit lorsqu'il est branché. Débranchez le cordon d'alimentation quand le produit ne fonctionne pas et avant l'entretien.

562 - 007 - 20.02.2024

135• N'utilisez pas le produit si le cordon ou la fiche sont endommagés. Pour le débrancher, saisissez la fiche et pas le cordon. Ne manipulez pas la fiche ou le produit les mains mouillées. Éteignez toutes les commandes avant de débrancher l'appareil.

Ne déplacez pas le produit en tirant sur le cordon. Ne vous servez pas du cordon comme d'une poignée. Ne coincez pas le cordon dans une porte et ne le frottez pas sur des coins ou des bords tranchants. Ne faites pas rouler le produit sur le cordon. Maintenez le cordon à l'écart de surfaces chaudes.

Maintenez les cheveux, les vêtements amples, les doigts et toute autre partie du corps à l'écart des orifices et des pièces mobiles. N'insérez aucun objet à travers les orifices de l'appareil et ne l'utilisez pas si un orifice est obstrué. Nettoyez régulièrement les poussières, peluches, cheveux ou tout élément pouvant réduire le débit d'air.

N'aspirez pas de poussière dangereuse avec WDC 220, WDC 225.

N'aspirez jamais de substances inflammables ou de substances liquides inflammables comme l'essence. N'utilisez pas l'appareil dans des endroits où de tels produits peuvent se trouver.

N'aspirez aucun objet brûlant ou incandescent, comme des cigarettes, des allumettes ou des cendres chaudes.

Soyez vigilant lorsque vous utilisez l'appareil dans un escalier.

Si de la mousse ou une substance liquide s'échappe du produit, arrêtez- le immédiatement.

Le produit ne peut pas faire office de pompe à eau.

Branchez le produit à une prise secteur correctement mise à la terre. La prise de courant et le câble de rallonge doivent disposer d'un conducteur de protection opérationnel (uniquement applicable aux produits sans double isolation).

Assurez-vous qu'il y ait une bonne circulation d'air dans la zone de travail.

Ne grimpez pas sur le produit.

Lorsque des dispositifs d'évacuation de poussière

562 - 007 - 20.02.2024sont utilisés, le taux de

renouvellement de l'air dans la pièce doit être adapté si l'air d'échappement de l'aspirateur est soufflé dans la pièce. Vous devez toujours respecter les réglementations nationales avant d'utiliser le produit.

Pour les produits de classe de filtrationL, WDC 325L, formez et informez l'opérateur des points suivants avant utilisation:

Comment utiliser le produit.

Les risques liés aux substances à aspirer.

L'élimination sûre des substances aspirées.

Pour les produits de classe de filtrationL, WDC 325L, les informations suivantes s'appliquent:

Utilisez le produit pour aspirer de la poussière sèche et ininflammable, des liquides et de la poussière dangereuse avec une valeur OEL

. Classe de filtration L (IEC 60335-2-69). La poussière de cette classe a une valeur OEL

Pour les aspirateurs de classe L, le matériau du filtre est testé. Le degré maximum de perméabilité est de 1%. Il n'y a pas de prescription particulière en termes d'élimination. Remarque: Référez-vous à la législation locale. L'âge minimum de l'opérateur peut être régi par les législations locales. Sécurité des produits à double isolation

AVERTISSEMENT: N'utilisez

jamais l'appareil pour une fonction autre que celles qui sont indiquées dans ce mode d'emploi. Utilisez uniquement les accessoires recommandés par le fabricant.

AVERTISSEMENT: Uniquement

pour le Royaume-Uni: Lisez ces instructions importantes.L'accent a été mis sur la sécurité et l'efficacité lors de la préparation de ces instructions. L'opérateur doit être formé par un instructeur agréé et doit comprendre ces instructions de fonctionnement. Au moment d'utiliser ce produit, l'opérateur doit avoir connaissance de toutes les réglementations connexes et la législation en vigueur.

AVERTISSEMENT: Avant de

brancher le produit: Assurez-vous que la tension et la fréquence secteur de l'alimentation correspondent aux données indiquées sur la plaque signalétique de l'aspirateur sec/humide.

AVERTISSEMENT: Ce produit a

une double isolation. Utilisez uniquement des pièces de rechange Husqvarna. Référez-vous aux instructions relatives à l'entretien des produits à double isolation.

AVERTISSEMENT: Le produit est

équipé d'un cordon spécial. Si le cordon est endommagé, il doit être remplacé par un cordon de même type. Cette pièce est disponible auprès des centres de service après-vente ou détaillants agréés et elle doit être installée par du personnel agréé.

AVERTISSEMENT: Une bonne

connaissance du système est nécessaire pour effectuer l'entretien des produits à double isolation. Sur les produits à double

562 - 007 - 20.02.2024 137isolation, deux systèmes d'isolation sont

présents au lieu d'une mise à la terre. Aucune mise à la terre n'est présente sur les produits à double isolation et aucune mise à la terre ne doit être ajoutée. L'entretien ne peut être effectué que par du personnel d'entretien agréé. Les pièces de rechange pour les produits à double isolation doivent être identiques aux pièces qu'elles remplacent. Les produits à double isolation portent l'inscription "DOUBLE INSULATION" ou "DOUBLE INSULATED". Un symbole peut également être présent sur le produit. Sécurité électrique

• Il est recommandé de brancher l'aspirateur via un disjoncteur à courant résiduel.

• Les éléments électriques (fiches, prises et raccords) et la rallonge doivent être disposés de sorte à maintenir la classe de protection.

• Les connecteurs et raccords des cordons d'alimentation ainsi que les rallonges doivent être étanches. Rallonge

• La rallonge utilisée doit répondre ou être supérieure aux spécifications imposées par le fabricant.

supérieure de l'aspirateur contient des composants sous tension. Le contact avec des composants sous tension représente un risque de blessures graves, voire mortelles.

Ne jamais pulvériser de l'eau sur la partie supérieure de l'aspirateur.

Choc électrique dû à un cordon d'alimentation abîmé. Le fait de toucher un cordon d'alimentation abîmé peut entraîner des blessures graves voire mortelles.

Ne pas endommager le cordon d'alimentation (par ex. ne pas rouler ni tirer dessus et ne pas l'écraser).

Vérifiez régulièrement si le cordon d'alimentation est endommagé ou présente des signes d'usure.

Si le câble électrique est endommagé, il doit être remplacé par un distributeur Husqvarna agréé ou par une personne ayant des qualifications similaires afin d'éviter tout danger.

Ne jamais enrouler le cordon d‘alimentation autour des doigts ou de toute autre partie du corps de l‘opérateur. REMARQUE: La prise de l'appareil (uniquement sur certains modèles) est conçue uniquement aux fins définies dans les instructions d'utilisation. Le raccordement d'autres 138 562 - 007 - 20.02.2024appareils peut entraîner des dégâts.

Avant de procéder au branchement d'un appareil, arrêtez toujours le produit et l'appareil qui doit être raccordé.

Lisez les instructions d'utilisation de l'appareil devant être raccordé et respectez les consignes de sécurité indiquées. REMARQUE: Dommages dus à une tension secteur inadaptée. L'appareil peut être endommagé s'il est branché à une tension secteur inadaptée.

Assurez-vous que la tension et la fréquence secteur de l'alimentation correspondent aux données indiquées sur la plaque signalétique de l'aspirateur sec/humide. Consignes de sécurité pour le fonctionnement Pour aspirer des liquides REMARQUE: N'aspirez pas de liquides inflammables.

• Retirez le sac filtrant avant de commencer à aspirer des liquides. Veillez à ce que le flotteur ou le limiteur de niveau d'eau fonctionne correctement.

• Utilisez un élément de filtre spécial ou un tamis filtrant spécial.

• Si de la mousse s'échappe du produit, arrêtez immédiatement de travailler et videz le réservoir. Substances dangereuses

AVERTISSEMENT: N'aspirez pas

de substances dangereuses. Cela peut entraîner des blessures.

• Les substances suivantes ne doivent pas être aspirées:

• poussière dangereuse

• substances chaudes, par exemple, des cigarettes allumées ou des cendres chaudes.

• liquides inflammables, explosifs ou agressifs comme l'essence, les solvants, les acides et les alcalis.

• poussière inflammable ou explosive comme la poussière de magnésium ou d'aluminium. Pièces de rechange et accessoires REMARQUE: Utilisez uniquement des pièces de rechange et accessoires pour assurer la sécurité du produit.

• Utilisez uniquement des pièces de rechange et accessoires Husqvarna.

• N'utilisez que les brosses fournies avec le produit ou mentionnées dans le manuel de l'opérateur. Atmosphère explosive ou inflammable REMARQUE: N'utilisez pas le produit dans une atmosphère explosive ou inflammable. N'utilisez pas le produit près de liquides, gaz ou vapeurs pouvant créer une atmosphère inflammable. Fonction souffleur

La poussière peut causer des problèmes de santé. Le produit a une fonction souffleur. Ne pas souffler l'air sortant de manière aléatoire dans des zones fermées. N'utilisez la fonction souffleur qu'avec un tuyau propre. Consignes de sécurité pour l'entretien

Lisez toutes les instructions qui suivent avant d'effectuer l'entretien du produit.

562 - 007 - 20.02.2024 139Pour vider le réservoir à saletés

REMARQUE: Les substances aspirées peuvent être dangereuses pour l'environnement. Éliminez les saletés conformément aux réglementations légales. Montage

AVERTISSEMENT: Assurez-vous

de lire et de comprendre le chapitre dédié à la sécurité avant de monter l’appareil. À effectuer avant l'installation

1. Déverrouillez les fermoirs et soulevez le bloc moteur.

2. Déposez les accessoires du réservoir à saletés. (Fig.

3. Assurez-vous que toutes les pièces sont incluses.

Voir la présentation du produit. Outils nécessaires: Tournevis. Pour installer le sac filtrant

1. Mettez l'interrupteur principal en position "0".

2. Débranchez le produit. (Fig. 10)

3. Déverrouillez les fermoirs et soulevez le bloc moteur.

4. Placez le sac filtrant dans le réservoir à saletés.

5. Fixez la partie en carton du sac filtrant sur l'arrivée

d'air de l'aspirateur. Assurez-vous que la membrane en caoutchouc passe au-delà du rehaussement de l'arrivée d'air de l'aspirateur. (Fig. 11)

6. Placez le bloc moteur sur le réservoir à saletés et

verrouillez les fermoirs. (Fig. 12) Pour fixer les accessoires

1. Mettez les accessoires dans leur position pour

faciliter l'accès. (Fig. 13)

2. Fixez la boîte à outils à l'arrière du produit. (Fig. 14)

3. Fixez le support pour le câble et le tuyau à l'arrière

du produit. (Fig. 15) Pour installer le tuyau

1. Placez le tuyau dans l'arrivée d'air de l'aspirateur sur

la face avant du produit. (Fig. 16)

2. Branchez l'appareil sur le secteur.

3. Mettez l'interrupteur principal en position "I". (Fig. 17)

4. Réglez la puissance d'aspiration sur la poignée ou

par l'interrupteur principal*. *Uniquement sur certains modèles. (Fig. 18) Pour installer le support du tube

1. Déplacez le support du tube verticalement sur le

2. Utilisez un tournevis pour installer le support du tube

à la bonne hauteur sur le tube de rallonge. (Fig. 19)

3. Placez le tube de rallonge au niveau des supports à

l'arrière du produit. (Fig. 20) Utilisation Introduction

AVERTISSEMENT: Avant d'utiliser

le produit, vous devez lire et comprendre le chapitre sur la sécurité. Pour démarrer le produit Avant d'utiliser le produit, veillez à ce que la fréquence et la tension indiquées sur la plaque signalétique correspondent à la tension secteur locale.

1. Assurez-vous que l'interrupteur principal est en

position "0". (Fig. 10)

2. Veillez à ce que des filtres de type adéquat soient

correctement installés dans le produit.

3. Placez le tuyau dans l'arrivée d'air de l'aspirateur

à l'avant du produit. Poussez le tuyau vers l'avant jusqu'à ce qu'il soit fermement installé en position dans l'arrivée d'air de l'aspirateur. (Fig. 16)

4. Raccordez les deux tubes de rallonge avec la

poignée. Faites tourner les tubes de rallonge pour vous assurer qu'ils sont en bonne position.

5. Fixez un embout sur le tube de rallonge. Choisissez

l'embout selon le type de matériau devant être aspiré.

6. Branchez la fiche sur le secteur.

7. Placez l'interrupteur principal en position "I" pour

faire démarrer le produit. (Fig. 17) Pour arrêter le produit

1. Placez l'interrupteur principal en position "0" pour

arrêter le produit. 140 562 - 007 - 20.02.20242. Débranchez la fiche du secteur. (Fig. 10) Pour utiliser la fonction souffleur

1. Placez le tuyau dans l'orifice sur la face arrière du

2. Branchez la fiche sur le secteur.

3. Mettez l'interrupteur principal en position "I". (Fig. 17)

4. Réglez la puissance du souffleur sur la poignée ou

par l'interrupteur principal*. *Uniquement sur certains modèles. (Fig. 22) Pour utiliser la prise pour outil électrique* *Uniquement sur certains modèles. REMARQUE: Suivez les instructions d'utilisation et les consignes de sécurité pour des appareils raccordés à la prise pour outil électrique. Remarque: La consommation d'énergie maximum de l'outil raccordé est indiquée dans la section Caractéristiques techniques à la page 144

1. Assurez-vous que l'interrupteur de l'outil électrique

est en position "0". (Fig. 23)

2. Retirez la poignée du tuyau. Appuyez sur les loquets

situés sur l'extrémité du tuyau (A) et tirez sur la poignée (B). (Fig. 24)

3. Raccordez l'adaptateur pour outil électrique. (Fig.

4. Réglez la puissance d'aspiration sur l'adaptateur

pour outil électrique ou avec l'interrupteur principal*. *Uniquement sur certains modèles. (Fig. 26)

5. Raccordez le tuyau à l'arrivée d'air de l'aspirateur du

produit et à l'outil électrique. Branchez le câble de l'outil électrique à la connexion électrique du produit. (Fig. 27)

6. Assurez-vous que l'interrupteur de l'outil électrique

est en position "0". (Fig. 23)

7. Mettez l'interrupteur principal du produit sur la

position de l'outil électrique (A).

8. Mettez l'interrupteur de l'outil électrique sur "I" (B).

(Fig. 28) Remarque: Vous pouvez démarrer et arrêter le produit avec l'interrupteur principal sur le produit (A) ou l'interrupteur de l'outil électrique (B). Pour l'aspiration de liquides Remarque: Le produit dispose d'un système de flotteur qui arrête le débit d'air à travers le produit quand le niveau de liquide atteint son maximum. REMARQUE: N'aspirez pas de liquide si le système de flotteur n'est pas en position.

1. Assurez-vous que le filtre et le tendeur de filtre

(le système de flotteur) est en position, voir Pour remplacer le filtre à la page 142 . Enlevez le sac filtrant si celui-ci est installé.

2. Utilisez la brosse de sol pour aspirer des liquides.

3. Quand le niveau de liquide atteint son maximum,

le moteur émet un bruit différent. La puissance d'aspiration diminue.

4. Arrêtez le produit, voir

Pour arrêter le produit à la page 140

5. Videz le réservoir à saletés, voir

Pour vider le réservoir à saletés après l'aspiration de liquides à la page 142

d'effectuer des travaux d'entretien, vous devez lire et comprendre le chapitre sur la sécurité. Une formation spécifique est nécessaire pour effectuer tous les travaux d'entretien et de réparation du produit. Nous garantissons qu'il vous est possible d'obtenir des services de réparation et d'entretien effectués par des professionnels. Si votre revendeur n'est pas un atelier spécialisé, demandez-lui des informations à propos de l'atelier spécialisé le plus proche. Pour des informations plus détaillées, reportez-vous à . Entretien et inspection réguliers

• Un entretien et une inspection réguliers du produit doivent être effectués par du personnel qualifié qui doit se référer aux lois et réglementations connexes.

• Des tests électriques de continuité de mise à la terre, de résistance d'isolation, et de l'état du cordon doivent être effectués fréquemment.

• Si un défaut est détecté, le produit ne peut plus être utilisé et doit être réparé par un technicien d'entretien agréé.

562 - 007 - 20.02.2024 141Entretien des produits de classe de

filtration L Les informations suivantes s'appliquent aux produits de classeL, WDC 325L.

• Lors de l'entretien et du nettoyage, le personnel d'entretien ou d'autres personnes doivent utiliser le produit avec précaution.

• Dans la zone d'entretien:

• L'air circulant doit être filtré.

• Utilisez des vêtements de protection.

• Nettoyez la zone d'entretien pour qu'aucun matériau nuisible ne se répande dans d'autres zones.

• Si les pièces ne peuvent pas être nettoyées correctement lors de l'entretien et la réparation:

• Placez les pièces dans des sacs hermétiquement clos.

• Jetez les pièces conformément aux réglementations légales. Pour vider le réservoir à saletés après l'aspiration de liquides

1. Arrêtez le produit, voir

Pour arrêter le produit à la page 140

2. Débranchez le tuyau de l'arrivée d'air de l'aspirateur

en tirant sur le tuyau.

3. Déverrouillez les fermoirs et soulevez le bloc moteur.

4. Videz le réservoir en l'inclinant vers l'arrière et

versez les liquides dans un siphon de sol. * Poignée uniquement sur certains modèles. (Fig. 29) REMARQUE: Il convient de toujours vider et nettoyer le réservoir à saletés et le système de flotteurs après avoir aspiré des liquides. N'aspirez pas de liquides si le système de flotteurs ou le filtre ne sont pas installés dans le produit.

5. Placez le bloc moteur sur le réservoir à saletés et

verrouillez les fermoirs. (Fig. 12) Pour vider le réservoir à saletés après l'aspiration de substances sèches

1. Arrêtez le produit, voir

Pour arrêter le produit à la page 140

2. Déverrouillez les fermoirs et soulevez le bloc moteur.

3. Vérifiez si le sac filtrant est plein.

4. Enlevez le sac filtrant s'il est plein.

REMARQUE: N'aspirez pas de substances sèches si le filtre et le sac filtrant ne sont pas en position.

5. Installez un nouveau sac filtrant, voir

Pour installer le sac filtrant à la page 140

Remarque: La puissance d'aspiration du produit dépend de la dimension et de la qualité du filtre et du sac filtrant. Utilisez uniquement un filtre et des sacs filtrants Husqvarna.

6. Placez le bloc moteur sur le réservoir à saletés et

verrouillez les fermoirs. (Fig. 12) Pour nettoyer le filtre, système de nettoyage de filtre Le produit est équipé d'un système de nettoyage de filtre semi-automatique. Utilisez le système de nettoyage de filtre régulièrement, au plus tard lorsque les performances de nettoyage ne sont plus satisfaisantes. Une utilisation régulière du système de nettoyage du filtre augmente la durée de vie du filtre.

1. Nettoyez le filtre lorsque la puissance d'aspiration

n'est plus suffisante. (Fig. 30)

2. Placez le tuyau dans l'arrivée d'air de l'aspirateur sur

la face avant du produit. (Fig. 16)

3. Branchez l'appareil sur le secteur.

4. Mettez l'interrupteur principal en position "I". (Fig. 17)

5. Placez la poignée contre votre main (A) pour

ressentir la puissance d'aspiration.

6. Cognez trois fois sur le bouton de nettoyage de filtre

avec votre poing (B). (Fig. 31)

7. Si la puissance d'aspiration n'est pas suffisante, voir

Pour remplacer le filtre à la page 142

8. Secouez, brossez ou lavez le filtre pour le nettoyer.

9. Laissez sécher le filtre.

10. Installez le filtre, voir

Pour installer le sac filtrant à la page 140

Pour nettoyer la partie extérieure du produit

1. Arrêtez le produit, voir

Pour arrêter le produit à la page 140

2. Nettoyez le produit avec un chiffon sec et une petite

quantité de produit nettoyant en aérosol. Pour remplacer le filtre Le produit est conçu pour un usage intensif en continu. En fonction du nombre d'heures de fonctionnement, le filtre anti-poussière doit être remplacé.

1. Arrêtez le produit, voir

Pour arrêter le produit à la page 140

562 - 007 - 20.02.20242. Déverrouillez les fermoirs et soulevez le bloc moteur.

3. Faites tourner le tendeur de filtre (A) dans le sens

inverse des aiguilles d'une montre et retirez-le. Retirez le filtre (B). (Fig. 32)

4. Installez le nouveau filtre (A). Installez le tendeur de

filtre (B) et faites le tourner dans le sens des aiguilles d'une montre. (Fig. 33)

5. Assurez-vous que le filtre et le tendeur de filtre sont

en position. (Fig. 34)

6. Placez le bloc moteur sur le réservoir à saletés et

verrouillez les fermoirs. (Fig. 12) Pour remplacer le sac filtrant

1. Arrêtez le produit, voir

Pour arrêter le produit à la page 140

2. Déverrouillez les fermoirs et soulevez le bloc moteur.

3. Vérifiez si le sac filtrant est plein. Enlevez le sac

filtrant s'il est plein.

4. Tirez sur la partie en carton de l'ancien sac filtrant au

niveau de l'arrivée d'air de l'aspirateur.

5. Soulevez le sac filtrant (A) et jetez-le.

6. Placez un nouveau sac filtrant dans le réservoir à

7. Fixez la partie en carton du sac filtrant sur

l'arrivée d'air de l'aspirateur (C). Assurez-vous que la membrane en caoutchouc passe au-delà du rehaussement de l'arrivée d'air de l'aspirateur. (Fig. 35)

8. Placez le bloc moteur sur le réservoir à saletés et

verrouillez les fermoirs. (Fig. 12) Transport, entreposage et mise au rebut Transport et stockage

• Débranchez la fiche du secteur lorsque vous n'utilisez pas le produit.

• Enroulez le cordon en commençant par le produit.

• Utilisez le support de câble pour fixer le cordon sur le bloc moteur.

• Utilisez le support de tuyau pour fixer le tuyau sur le bloc moteur.

• Fermez tous les fermoirs sur le bloc moteur.

• N'inclinez pas le produit s'il y a du liquide dans le réservoir à saletés.

• Ne pas utiliser un crochet de grue pour soulever le produit.

• Conservez le produit dans un endroit sec et à l'abri du gel. Pour recycler le produit Procédez comme suit pour rendre le produit inutilisable.

1. Débranchez la fiche du secteur.

2. Coupez le cordon d'alimentation.

3. Ne jetez pas le produit dans les déchets ménagers.

Mise au rebut (conformément à la directive 2012/19/UE): Ne jetez pas cet appareil dans les déchets ménagers normaux. Il doit être évacué conformément aux réglementations environnementales locales en vigueur. Apportez l'appareil au centre de recyclage le plus proche. (Fig. 5)

562 - 007 - 20.02.2024 143Caractéristiques techniques

Caractéristiques techniques UE/Suisse Royaume-Uni Australie/Nouvelle-Zé- lande États-Unis WDC 220 WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225 Tension, V 220-240 220-240 220-240 220-240 220-240 220-240 110-120 Puissance P iec , W 1000 1200 1000 1000 1000 1000 1000 Charge connectée pour la prise de l'appareil, W

/1100 - 1900 - 1300 - Fréquence, Hz 50/60 50-60 50/60 Fusible, A 10 16/10 13 13 10 10 15 Catégorie de protection (humidité, poussière) IPX4 Classe de protection (électrique)

Débit volumétrique d'air, cfm

+/- 1 <1,5 Poids, kg 7,5 8,5 7,5 8,5 7,5 8,5 7,5 Largeur, mm 377 376 377 376 377 376 377 Profondeur, mm 385 392 385 392 385 392 392 Hauteur, mm 506 533 506 530 506 530 550 144 562 - 007 - 20.02.2024Déclaration de conformité Déclaration de conformité UE Nous, Husqvarna, SE-56182 Huskvarna, Suède, tél.: +46-36-146500, déclarons sous notre entière responsabilité que le produit: Description Nettoyeur haute pression Marque Husqvarna Type/Modèle WDC 220, WDC 325L Identification Les numéros de série à partir de 2023 et ultérieurs est entièrement conforme à la réglementation et aux directives de l'UE suivantes: Réglementation Description 2011/65/UE «relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques» 2006/42/CE «relative aux machines» 2014/30/UE «relative à la compatibilité électromagnétique» et que les normes et/ou les spécifications techniques suivantes sont appliquées: EN 60335-1:2012/A11:2014/A13:2017/A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014, EN 61000-3-3:2013, EN IEC 63000:2018. Pour toute information relative aux émissions sonores, voir Caractéristiques techniques à la page 144

Huskvarna, 2024-02-14 Claes Losdal, Directeur du développement/Articles de jardinage, Husqvarna Responsable de la documentation technique

Titreşim ISO 5349, m/

1143241-38 2024-02-20 Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil ! À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE
