BRUKSANVISNING WDC 220 HUSQVARNA

Stands produktet og frakobl strømstikket i følgende situationer:

Før rengøring og vedligeholdelse.

• Brug kun reservedele og tilbehør fra Husqvarna.

2. Fjern tilbehøret fra støvbeholderen. (Fig. 9)

6. Slut stikket til stikkontakten.

2. Slut stikket til stikkontakten.

• I forbindelse med vedligeholdelse og rengøring skal produktet bruges sikkert i forhold til vedligeholdelsespersonale eller andre personer.

• I vedligeholdelsesområdet:

• Hvis delene ikke kan rengøres tilfredsstillende under vedligeholdelse og reparation:

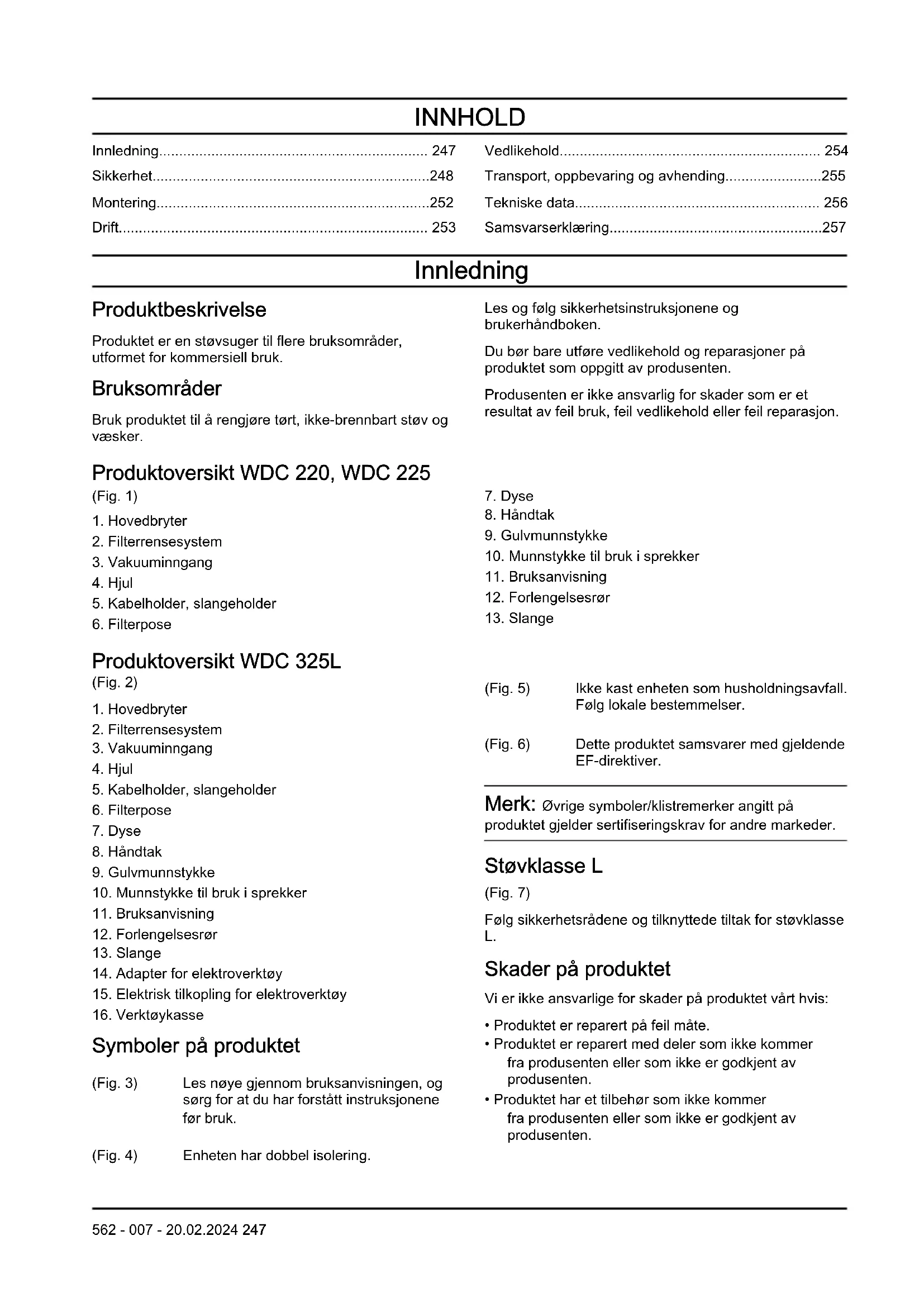

• Innledning p. 247
• Sikkerhet p. 248
• Montering p. 252
• Drift p. 253
• Vedlikehold p. 254
• Transport, oppbevaring og avhending p. 255
• Tekniske data p. 256
• Samsvarserklæring Innledning Produktbeskrivelse Produktet er en støvsuger til flere bruksområder, utformet for kommersiell bruk. Bruksområder Bruk produktet til å rengjøre tørt, ikke-brennbart støv og væsker. Les og følg sikkerhetsinstruksjonene og brukerhåndboken. Du bør bare utføre vedlikehold og reparasjoner på produktet som oppgitt av produsenten. Produsenten er ikke ansvarlig for skader som er et resultat av feil bruk, feil vedlikehold eller feil reparasjon. Produktoversikt WDC 220, WDC 225 (Fig. 1) p. 257

10. Munnstykke til bruk i sprekker

10. Munnstykke til bruk i sprekker

Symboler på produktet (Fig. 3) Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk. (Fig. 4) Enheten har dobbel isolering. (Fig. 5) Ikke kast enheten som husholdningsavfall. Følg lokale bestemmelser. (Fig. 6) Dette produktet samsvarer med gjeldende EF-direktiver. Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder. Støvklasse L (Fig. 7) Følg sikkerhetsrådene og tilknyttede tiltak for støvklasse

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

562 - 007 - 20.02.2024 247• Produktet er ikke reparert på et godkjent

servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

Ikke la barn bruke produktet. Ikke la en person uten kunnskap om instruksjonene bruke produktet eller gjennomføre vedlikehold av produktet.

Produktet skal bare betjenes under oppsyn.

Barn må holdes under oppsyn for å sikre at de ikke leker med produktet.

Ikke benytt farlige arbeidsprosedyrer.

Ikke bruk produktet uten at filtrene er i riktig posisjon.

Slå av produktet, og koble fra støpselet i følgende situasjoner:

før rengjøring og vedlikehold

Ikke forlat produktet når det er tilkoblet. Koble fra støpselet når det ikke er i bruk og før vedlikehold.

Hold hår, løstsittende klær, fingre og alle andre kroppsdeler unna åpninger og bevegelige deler. Ikke sett gjenstander inn i åpningene eller bruk produktet mens åpningen er blokkert. Hold åpningene fri for støv, lo, hår og alt annet som kan redusere tilførselen av luft.

Ikke støvsug farlig støv med WDC 220, WDC 225.

Ikke støvsug noe som brenner eller ryker, for eksempel sigaretter, fyrstikker eller varm aske.

Vær forsiktig når du støvsuger i trapper.

Kontroller at det er tilstrekkelig luftgjennomstrømming i arbeidsområdet.

Når støvfjernere brukes, og utløpsluften fra støvsugeren blåses tilbake i rommet, må det være tilstrekkelig rask luftutveksling i rommet. Følg nasjonale forskrifter før bruk.

hvordan du bruker produktet

sikker avhending av materialet som plukkes opp

Bruk produktet til å rengjøre tørt, ikke-brennbart støv og væsker, farlig støv der OEL

249utprøvd filtermateriale. Den maksimale gjennomtrengingsgraden er 1%. Det er ingen spesielle krav til avhending. Merk: Følg lokale lover. Aldersgrense for bruk kan være underlagt lokale lover. Sikkerhet for dobbeltisolerte produkter ADVARSEL: Produktet må bare brukes som oppgitt i denne håndboken og med produsentens anbefalte tilbehør. ADVARSEL: Gjelder bare i Storbritannia: Les disse viktige instruksjonene. Disse instruksjonene er utviklet med tanke på sikkerhet og effektivitet. Brukeren må ha fått opplæring av en godkjent instruktør og må forstå disse instruksjonene for bruk. Brukeren må kjenne til alle gjeldende tilhørende forskrifter og all lovgivning før bruk. ADVARSEL: Før du kobler til produktet: Kontroller at nettspenningen og nettfrekvensen for strømforsyningen samsvarer med dataene på typeskiltet på støvsugeren for både vårt og tørt materiale. ADVARSEL: Dette produktet har dobbel isolering. Bruk bare reservedeler for Husqvarna. Se instruksjonene for å finne ut hvordan du kan utføre service på dobbeltisolerte produkter. ADVARSEL: Produktet har en spesiell ledning. Hvis ledningen er skadet, må den byttes ut med en ledning av samme type. Du får tak i ledningen på godkjente servicesentre og hos godkjent forhandlere, og den må installeres av godkjent personell. ADVARSEL: Man trenger kunnskap om systemet for å utføre service på et produkt med dobbel isolering. Dobbeltisolerte produkter har to systemer for isolasjon i stedet for jording. Dobbeltisolerte produkter har ingen jordingsfunksjoner, og derfor skal heller ingen jordingsanordninger monteres på produktet. Service skal bare utføres av godkjent servicepersonell. Reservedelene for et dobbeltisolert produkt må være identisk med delene de erstatter. Et dobbeltisolert produkt er merket med «DOUBLE INSULATION» (dobbel isolasjon) eller «DOUBLE INSULATED» (dobbeltisolert). Det kan også være et symbol for dette på produktet. Elektrisk sikkerhet

• Det anbefales at støvsugeren skal kobles til via en overbelastningsbryter for reststrøm.

• Organiser de elektriske delene (kontakter, støpsler og koblinger), og legg ned skjøteledning slik at beskyttelsesklassen opprettholdes.

• Kontakter og koblinger til strømledninger og skjøteledninger må være vanntette. Skjøteledning

• Bare bruk skjøteledningstypen som er oppgitt av produsenten, eller en ledning av høyere kvalitet.

Du må ikke skade strømledningen (for eksempel ved å kjøre over den, dra i eller knuse den).

Kontroller om strømledningen er ødelagt eller viser tegn på aldring.

Hvis ledningen er skadet, må den skiftes ut av en autorisert Husqvarna-forhandler eller lignende kvalifisert personell for å unngå farlige situasjoner.

Strømledningen må aldri, under noen omstendigheter, vikles rundt fingre eller andre deler av brukerens kropp. OBS: Apparatkontakten (bare på enkelte modeller) er kun beregnet for formålene som er definert i bruksanvisningen. Tilkobling av andre apparater kan føre til skade.

Kontroller at nettspenningen og nettfrekvensen for strømforsyningen samsvarer med dataene på typeskiltet på støvsugeren for både vårt og tørt materiale. Sikkerhetsinstruksjoner for drift Slik rengjør du væsker OBS: Ikke rengjør brennbare væsker.

• Fjern filterposen før du begynner med å rengjøre væsker. Kontroller at funksjonen for flytegrensen eller vannivågrensen fungerer riktig.

• Bruk et spesialfilterelement eller en filtersil.

• Hvis det kommer skum fra produktet, må du stoppe arbeidet umiddelbart og tømme vannbeholderen. Farlige materialer ADVARSEL: Ikke rengjør farlige materialer. Dette kan forårsake skade.

• Ikke rengjør følgende materialer:

• varme materialer, for eksempel tente sigaretter og varm aske

• brennbare, eksplosive og aggressive væsker, for eksempel bensin, løsemidler, syrer og baser

• brennbart, eksplosivt støv, for eksempel magnesium- eller aluminiumstøv

562 - 007 - 20.02.2024

251Reservedeler og tilbehør OBS: Bruk bare -reservedeler og -tilbehør for at produktets sikkerhet opprettholdes.

• Bruk bare reservedeler og tilbehør fra Husqvarna.

• Bruk bare børstene som følger med produktet eller som det refereres til i bruksanvisningen. Eksplosivt eller brannfarlig miljø OBS: Ikke bruk produktet i eksplosive eller brannfarlige omgivelser. Ikke bruk produktet i nærheten av væsker eller gasser som skaper brannfare. Blåsefunksjon ADVARSEL: Støv kan føre til helseproblemer. Produktet har en blåsefunksjon. Ikke blås den utgående luften tilfeldig i lukkede områder. Bruk bare blåsefunksjonen med en ren slange. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du utfører vedlikehold av produktet. Slik tømmer du støvbeholderen OBS: Rengjort materiale kan være farlig for miljøet. Avhend støvet i samsvar med lover og forskrifter. Montering ADVARSEL: Les og forstå kapittelet om sikkerhet før du monterer produktet. Før installasjon

1. Løsne klemmene, og løft av motorenheten. (Fig. 8)

2. Fjern tilbehøret fra støvbeholderen. (Fig. 9)

3. Kontroller at alle delene følger med. Se

3. Løsne klemmene, og løft av motorenheten. (Fig. 8)

6. Sett motorenheten på støvbeholder, og lås

klemmene. (Fig. 12) Slik fester du tilbehøret

1. Plasser tilbehøret på riktig sted, slik at det enkelt kan

2. Bruk en skrutrekker til å montere rørholderen i riktig

høyde for forlengelsesrøret. (Fig. 19)

3. Plasser forlengelsesrøret i holderne på baksiden av

produktet. (Fig. 20) 252 562 - 007 - 20.02.2024Drift Innledning ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet. Slik starter du produktet Før produktet brukes må du sørge for at frekvensen og spenningen angitt på typeskiltet er den samme som nettspenningen.

1. Kontroller at hovedbryteren er satt til «0». (Fig. 10)

forlengelsesrørene for å sikre at de sitter godt på plass.

5. Koble et munnstykke til forlengelsesrøret. Velg

munnstykke basert på materialtypen som skal rengjøres.

6. Koble støpselet til stikkontakten.

7. Vri hovedbryteren til posisjon «I» for å starte

produktet. (Fig. 17) Slik stopper du produktet

1. Vri hovedbryteren til posisjon «0» for å stoppe

Slik bruker du blåsefunksjonen

1. Sett slangen inn i åpningen på baksiden av

hovedbryteren*. *Bare tilgjengelig på enkelte modeller. (Fig. 22) Slik bruker du kontakten for elektroverktøy* *Bare tilgjengelig på enkelte modeller. OBS: Følg bruksanvisningen og sikkerhetsinstruksjonene for apparater som er koblet til kontakten for elektroverktøy. Merk: Det maksimale strømforbruket til det tilkoblede verktøyet oppgis i avsnittet Tekniske data på side 256

1. Kontroller at bryteren på elektroverktøyet er i

elektroverktøyet eller med hovedbryteren*. *Bare tilgjengelig på enkelte modeller. (Fig. 26)

6. Kontroller at bryteren på elektroverktøyet er i

Merk: Du kan starte og stoppe produktet ved å bruke hovedbryteren på produktet (A) eller elektroverktøyet (B). Slik rengjør du væske Merk: Produktet har et flottørsystem som stopper luftstrømmen gjennom produktet når maksimalt væskenivå er nådd. OBS: Ikke rengjør væsker uten at flottørsystemet er i posisjon.

2. Bruk gulvmunnstykket til rengjøring av væske.

Slik tømmer du støvbeholderen etter innsamling av væsker på side

253Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Hvis du vil ha mer detaljert informasjon, kan du se . Regelmessig service og inspeksjon

• Regelmessig service og inspeksjon av produktet må gjøres av kvalifisert personell i tråd med aktuelle lover og bestemmelser.

• Elektriske tester for jordingskontinuitet, isolasjonsmotstand, og tilstanden til den fleksible ledningen må utføres regelmessig.

• Hvis det finnes feil, må produktet tas ut av bruk og repareres av en godkjent servicetekniker. Vedlikehold av produkter i støvklasse L Følgende gjelder for produkter i støvklasse L, WDC 325L.

• Under vedlikehold og rengjøring må produktet brukes på en sikker måte av vedlikeholdspersonell eller andre personer.

• Rengjør vedlikeholdsområdet, slik at ingen skadelige materialer spres til andre områder.

• Hvis delene ikke kan rengjøres ordentlig under vedlikehold og reparasjon:

• Legg delene i poser som er forsvarlig forseglet.

• Avhend delene i samsvar med lover og forskrifter. Slik tømmer du støvbeholderen etter innsamling av væsker

2. Koble slangen fra vakuuminngangen ved å trekke ut

3. Løsne klemmene, og løft av motorenheten. (Fig. 8)

4. Tøm støvbeholderen ved å vippe den bakover og

helle væsken i et sluk. *Håndtaket finnes bare på enkelte modeller. (Fig. 29) OBS: Du må alltid tømme og rengjøre støvbeholderen og flottørsystemet etter at væsken er fanget opp. Du må ikke samle opp væske uten at flottørsystemet og filteret er montert på produktet.

5. Sett motorenheten på støvbeholder, og lås

klemmene. (Fig. 12) Slik tømmer du støvbeholderen etter tørrengjøring

2. Løsne klemmene, og løft av motorenheten. (Fig. 8)

3. Gjennomfør en kontroll for å se om filterposen er full.

4. Fjern filterposen hvis den er full.

OBS: Ikke samle opp tørt materiale uten at filteret og filterposen er på plass.

Merk: Sugeeffekten til produktet er avhengig av dimensjonene og kvalitet på filteret og filterposen. Bruk bare filter og filterposer fra Husqvarna.

6. Sett motorenheten på støvbeholder, og lås

klemmene. (Fig. 12) Slik rengjør du filteret og filterrengjøringssystemet Produktet har et halvautomatisk filterrengjøringssystem. Bruk filterrengjøringssystemet regelmessig, spesielt når rengjøringsytelsen ikke lenger er tilstrekkelig. Regelmessig bruk av filterrengjøringssystemet øker levetiden til filteret.

1. Rengjør filteret når sugeeffekten ikke lenger er

5. Legg håndtaket i hånden din (A) for å suge på

6. Slå på knappen for filterrengjøring tre ganger med

8. Rist, børst eller vask filteret for å rengjøre det.

Slik rengjør du produktet på utsiden

2. Rengjør produktet med en tørr klut og litt

2. Løsne klemmene, og løft av motorenheten. (Fig. 8)

5. Kontroller at filteret og filterstrammeren er i riktig

6. Sett motorenheten på støvbeholder, og lås

2. Løsne klemmene, og løft av motorenheten. (Fig. 8)

3. Gjennomfør en kontroll for å se om filterposen er full.

Fjern filterposen hvis den er full.

8. Sett motorenheten på støvbeholder, og lås

klemmene. (Fig. 12) Transport, oppbevaring og avhending Transport og oppbevaring

• Bruk slangeholderen til å feste slangen på motorenheten.

• Oppbevar produktet på et tørt og frostfritt sted. Slik resirkulerer du produktet Følg disse trinnene for å gjøre produktet ubrukelig.

Vibrasjon ISO 5349, m/s

Huskvarna, 2024-02-14 Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna Ansvarlig for teknisk dokumentasjon
