LIETOŠANAS INSTRUKCIJA WDC 220 HUSQVARNA

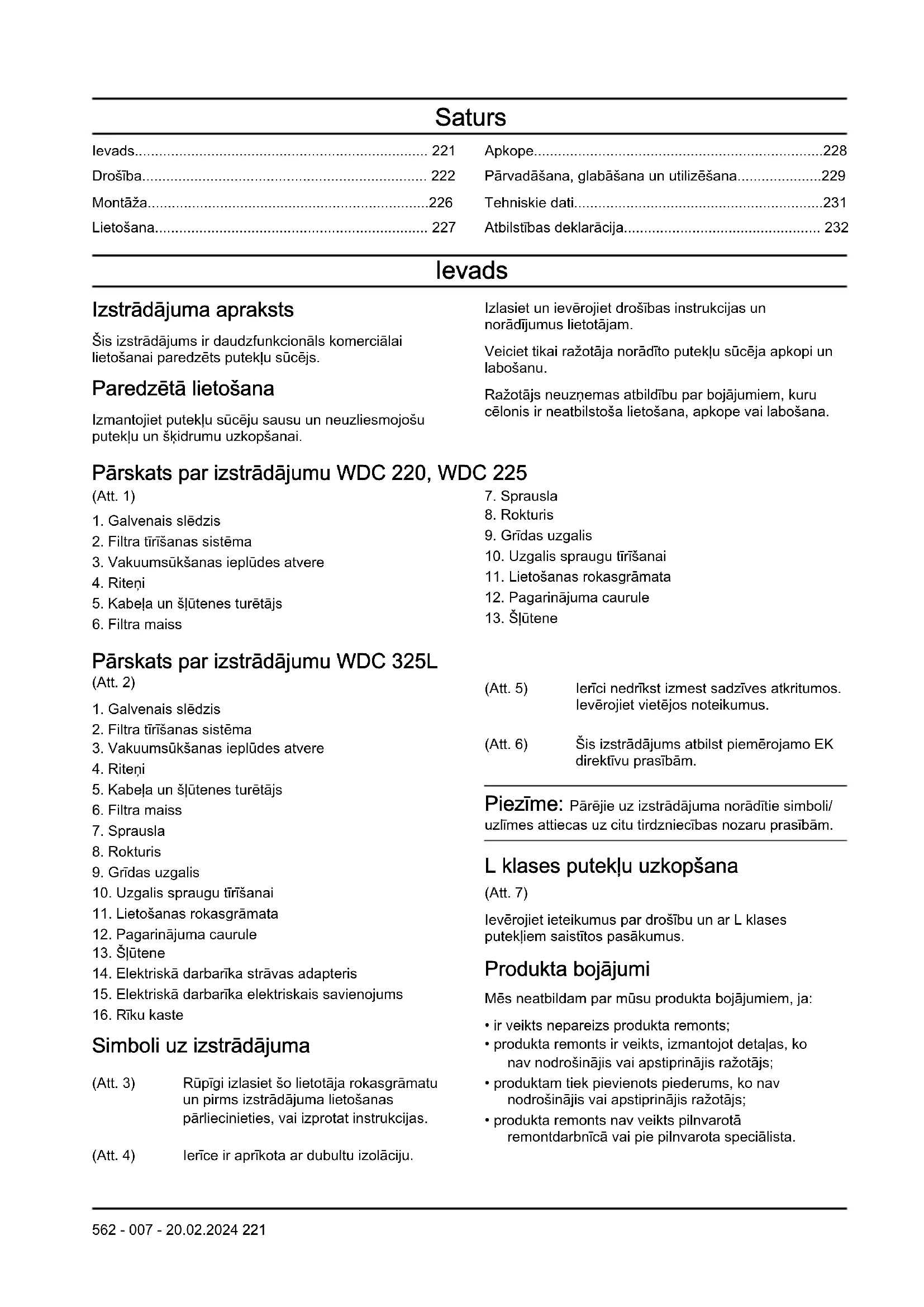

LV Lietošanas pamācība

221-233

Pārvadāšana, glabāšana un utilizēšana....229

Tehniskie dati....231

Atbilstības deklarācija.... 232

levads

Izstrādājuma apraksts

Šis izstrādājums ir daudzfunkcionāls komerciālai lietošanai paredzēts putekļu sūcējs.

Paredzētā lietošana

Izmantojiet puteklu sūcēju sausu un neuzliesmojošu puteklu un škidrumu uzkopšanai.

Izlasiet un ievērojiet drošības instrukcijas un norādījumus lietotājam.

Veiciet tikai ražotāja norādīto putekļu sūcēja apkopi un labošanu.

Ražotājs neuzņemas atbildību par bojājumiem, kuru cēlonis ir neatbilstoša lietošana, apkope vai labošana.

Pārskats par izstrādājumu WDC 220, WDC 225

(Att. 1)

1. Galvenais slēdzis
2. Filtra tīrīšanas sistēma
3. Vakuumsūkšanas ieplūdes atvere
4. Riteni
5. Kabeļa un šļūtenes turētājs

6. Filtra maiss

7. Sprausla

8. Rokturis
9. Grīdas uzgalis
10. Uzgalis spraugu tīrīšanai
11. Lietošanas rokasgrāmata
12. Pagarinājuma caurule
13. Šlūtene

Pārskats par izstrādājumu WDC 325L

(Att. 2)

1. Galvenais slēdzis
2. Filtra tīrīšanas sistēma
3. Vakuumsūkšanas ieplūdes atvere
4. Riteni
5. Kabeļa un šļūtenes turētājs
6. Filtra maiss
7. Sprausla
8. Rokturis
9. Grīdas uzgalis
10. Uzgalis spraugu tīrīšanai
11. Lietošanas rokasgrāmata
12. Pagarinājuma caurule
13. Šlūtene
14. Elektriskā darbarīka strāvas adapteris

15. Rīku kaste

16. Elektriskā darbarīka elektriskais savienojums

Simboli uz izstrādājuma

(Att. 3) Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

(Att. 4) lerīce ir aprīkota ar dubultu izolāciju.

(Att. 5) lerīci nedrīkst izmest sadzīves atkritumos. levērojiet vietējos noteikumus.

(Att. 6) Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Piezīme: Pārējie uz izstrādājuma norāditie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru prasībām.

L klases puteklu uzkopšana

(Att. 7)

levērojiet ieteikumus par drošību un ar L klases putekliem saistītos pasākumus.

Produkta bojājumi

Mês neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Ja ir radušies ierīces un/vai piederumu bojājumi, to labošana jāveic apstiprinātā tehniskā atbalsta centrā. Nelietojiet bojātu izstrādājumu.
• Neļaujiet bērniem lietot šo izstrādājumu. Neļaujiet ierīci lietot un veikt tās apkopi personali, kas nav iepazinusies ar lietošanas norādījumiem.
• lerīci ekspluatēšanas laikā nedrīkst atstāt bez uzraudzības.
  • Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām

spējām, vienmēr uzraugiet šo personu.

• Uzraugiet, lai bērni nekādā gadījumā nespēlējas ar ierīci.
- Neizmantojiet bīstamas darba procedūras.
- lerīci drīkst izmantot tikai ar pareizā vietā ievietotiem filtriem.
- Izslēdziet ierīci un atvienojiet spraudni no elektroapgādes rozetes šādos gadījumos:

• pirms tīrīšanas un apkopes veikšanas;
  • pirms remontdarbu veikšanas;
• ja tuvumā ir putas vai škidrums.

- lerīci nedrīkst atstāt bez uzraudzības, ja tā ir ieslēgta. Atvienojiet spraudni no elektroapgādes rozetes, ja ierīce netiek izmantota vai pirms apkopes veikšanas.

- lerīci nedrīkst izmantot, ja vads vai spraudnis ir bojāts. Atvienojot ierīci, satveriet spraudni, nevis vadu. Nesatveriet spraudni vai ierīci ar slapjām rokām. Pirms atvienošanas atgrieziet visas vadības ierīces sākuma stāvoklī.

• Nevelciet ierīci, satverot tās vadu. Nelietojiet vadu kā rokturi. Neiespiediet vadu, aizverot durvis, vai nevelciet to ap asām malām vai stūriem. Nepārvietojiet ierīci virs vada. Vads nedrīkst saskarties ar karstām virsmām.
• Atveru un kustīgu detaļu tuvumā nedrīkst atrasties mati, vaļīgs apģērbs, pirksti un jebkādas citas ķermeņa daļas. Neievietojiet atverēs priekšmetus vai nelietojiet ierīci, ja atveres ir aizsegtas. Nodrošiniet, lai atverēs nav putekļu, auduma šķiedru, matu un jebkādu citu objektu, kas var ierobežot gaisa plūsmu.
• Neizmantojiet putekļu sūcēju WDC 220, WDC 225 bīstamu putekļu uzkopšanai.
• Neizmantojiet putekļu sūcēju uzliesmojošu vielu vai šķidrumu, piemēram, benzīna, uzkopšanai. Neizmantojiet putekļu sūcēju vietās, kur var būt šādi produkti.
• Neveiciet tādu produktu uzkopšanu, kas deg vai dūmo, piemēram, cigarettes, sērkocini vai karsti pelni.
  • levērojiet piesardzību, uzkopjot trepju telpas.

• Ja no putekļu sūcēja izdalās putas vai šķidrums, nekavējoties izslēdziet to.
- Nelietojiet putekļu sūcēju kā ūdens sūkni.
- Pievienojiet putekļu sūcēju pareizi sazemētai elektroapgādes rozetei. Izejas rozetei un pagarinājuma kabelim jābūt aprīkotam ar darba aizsargvadu (nosacījums attiecas tikai uz ierīcēm bez dubultās izolācijas).
- Pārliecinieties, vai darba zonā ir laba gaisa plūsma.
- Neizmantojiet putekļu sūcēju kā kāpnes vai redeļkāpnes.
• Ja tiek izmantoti putekļu nonēmēji, gaisa apmaiņas ātrumam telpā ir jābūt adekvātam, ja izplūdes gaiss no putekļu sūcēja tiek pūsts telpā. Pirms lietošanas nodrošiniet vietējo noteikumu ievērošanu.
- Pirms putekļu sūcēju L klases putekļu uzkopšanai, WDC 325L, lietošanas informējiet un apmāciet operatoru par šādiem jautājumiem:

• puteklu sūcēja lietošana;
  • ar iesūktajiem materiāliem saistītie riski;
• iesūkto materiālu droša utilizēšana.

- Uz putekļu sūcējiem L klases putekļu uzkopšanai, WDC 325L, attiecas tālāk norādītie nosacījumi.

- Izmantojiet putekļu sūcēju sausu un neuzliesmojošu putekļu un šķidrumu, kā arī bīstamu putekļu uzkopšanai ar OEL ^1) vērtību > 1 mg/m ^3 . L klases putekļi (IEC 60335-2-69). Šīs kases putekļu OEL ^1) vērtība ir > 1 mg/m ^3 .

- Putekļu sūcēji L klases putekļu uzkopšanai ir aprīkoti ar pārbaudītu filtra materiālu. Maksimālais caurlaidības līmenis ir 1%. Uz utilizēšanu neattiecas īpašas prasības.

Piezīme: Skatiet vietējo tiesību aktu prasības. Tās var noteikt operatora vecumu.

Drošības pasākumi attiecībā uz ierīcēm ar dubulto izolāciju

BRĪDINĀJUMS: Lietojiet ierīci tikai tā, kā ir norādīts šajā rokasgrāmatā, un tikai kopā ar ražotāja ieteiktajiem piederumiem.

BRĪDINĀJUMS: Attiecas tikai uz Apvienoto Karalisti. Izlasiet šos svarīgos norādījumus. Šie norādījumi ir sagatavoti, īpašu uzmanību pievēršot drošībai un efektivitātei. Operatoram jāsaņem kvalificēta instruktora nodrošināta apmācība, un viņam šīs ekspluatācijas instrukcijas ir jāizprot. Operatoram ierīces ekspluatācijas brīdī ir jāpārzina visi attiecīgie noteikumi un spēkā esošie normatīvie akti.

BRĪDINĀJUMS: Pirms izstrādājuma pievienošanas veiciet tālāk norādītās

darbības. Pārliecinieties, vai elektroapgādes tīkla spriegums un frekvence atbilst datiem mitrā/sausā putekļu sūcēja datu plāksnītē.

BRĪDINĀJUMS: Šis putekļu sūcējs ir aprīkota ar dubultu izolāciju. Izmantojiet tikai Husqvarna rezerves daļas. Lai iegūtu informāciju par to, kā veikt ierīču ar dubulto izolāciju apkopi, skatiet norādījumus.

BRĪDINĀJUMS: Putekļu sūcēja komplektācijā ir īpašs vads. Ja vads ir bojāts, tas jānomaina ar tāda paša tipa vadu. Tas ir pieejams apstiprinātos tehniskā atbalsta centros un pie izplatītājiem, un tā uzstādīšanu jāveic kvalificētam darbiniekam.

BRĪDINĀJUMS: Lai varētu veikt ierīču ar dubultu izolāciju apkopi, ir nepieciešamas zināšanas par sistēmu. Zemējuma vietā ierīces ar dubultu izolāciju ir aprīkotas ar divām izolācijas sistēmām. Izstrādājumam ar dubulto izolāciju nav zemējuma; neuzstādiet izstrādājumam zemējumu. Apkopi drīkst veikt tikai kvalificēts apkopes dienesta darbinieks. lerīces ar dubultu izolāciju rezerves daļām jābūt identiskām aizstājamajām detaļām. lerīce ar dubultu izolāciju ir markēta ar tekstu “DOUBLE INSULATION” (Dubulta izolācija) vai “DOUBLE INSULATED” (Dubults izolējums). Simbols var tikt izmantots arī uz produkta.

Elektrodrošība

• Putekļu sūcēja pievienošanai ir ieteicams izmantot paliekošu elektroapgādes kēdes pārtraucēju.
• Organizējiet elektrodaļas (rozetes, spraudņus un savienotājdetaļas) un novietojiet uz zemes pagarinājuma kabeli tā, lai tiek ievēroti aizsardzības klases nosacījumi.
• Elektroapgādes vadu un pagarinājuma kabelu savienotājiem un savienotājdetalām jābūt ūdensnecaurlaidīgām.

Pagarinājuma kabelis

• Izmantojiet tikai ražotāja norādīto vai augstākas kvalitātes pagarinājuma kabela versiju.
• Ja tiek izmantots pagarinājuma kabelis, pārbaudiet tā minimālo škērsgriezumu.

Kabela garums	Škērsgriezums
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm ^2
20-50 m 2,5 mm	^2	4,0 mm ^2

BRĪDINĀJUMS: Putekļu sūcēja augšdaļā atrodas komponenti, kas ir savienoti ar barošanas avotu. Saskare ar komponentiem, kas ir savienoti ar barošanas avotu, izraisa nopietnas un pat letālas traumas.

- Nekādā gadījumā nedrīkst izsmidzināt ūdeni uz putekļu sūcēja augšdaļas.

BRĪDINĀJUMS: Strāvas trieciena draudi bojāta savienojuma ar elektroapgādes avotu kabeļa dēļ. Saskare ar bojātu savienojuma ar elektroapgādes avotu kabeli var izraisīt nopietnas vai pat letālas traumas.

• Nedrīkst radīt elektroapgādes kabeļa bojājumus (piemēram, uzbraucot uz kabeļa, velkot vai saspiežot to).
• Regulāri pārbaudiet, vai strāvas padeves vads nav bojāts, kā arī vai nav redzamas nolietošanās pazīmes.
  • Ja strāvas padeves kabelis ir bojāts, pilnvarotam Husqvarna

izplatītājam vai līdzvērtīgai kvalificētai personai tas ir jānomaina, lai novērstu draudu risku.

- Nekādā gadījumā strāvas padeves vadu nedrīkst tīt ap pirkstiem vai kādu citu operatora ķermeņa daļu.

IEVĒROJIET: Piederumu rozeti (tikai dažiem modeļiem) ir paredzēts izmantot tikai ekspluatācijas instrukcijās norādītajiem mērķiem. Citu piederumu pievienošana var radīt bojājumus.

• Pirms piederuma pievienošanas putekļu sūcējs un pievienojamais piederums ir jāizslēdz.
• Izlasiet pievienojamā piederuma ekspluatācijas instrukcijas un ievērojiet tajās norādītās piezīmes par drošību.

IEVĒROJIET: Bojājums nepiemērota tīkla sprieguma dēļ. Ja piederums tiek pievienots nepiemērotam tīkla spriegumam, var rasties tā bojājums.

- Pārliecinieties, vai elektroapgādes tīkla spriegums un frekvence atbilst datiem mitrā/sausā putekļu sūcēja datu plāksnītē.

Norādījumi par drošu darbu

Škidrumu uzkopšana

IEVĒROJIET: Nedrīkst uzkopt uzliesmojošus škidrumus.

• Pirms škidrumu uzkopšanas iznemiet filtra maisu. Pârbaudiet, vai pludinš vai ūdens lîmeņa ierobežošanas funkcija darbojas atbilstoši.
• Izmantojiet īpašu filtra daļu vai sieta filtru.
• Ja no putekļu sūcēja izdalās putas, nekavējoties pārtrauciet darbu un iztukšojiet tvertni.

Bīstami materiāli

BRĪDINĀJUMS: Neveiciet bīstamu materiālu uzkopšanu. Pretējā gadījumā var rasties traumas.

- Nedrīkst veikt šādu materiālu uzkopšanu:

• bīstami putekli;
- karsti materiāli, piemēram, degošas cigarettes un karsti pelni;
- uzliesmojoši, sprādzienbīstami, agresīvi šķidrumi, piemēram, benzīns, šķīdinātāji, skābes un sārmi;
- uzliesmojoši, sprādzienbīstami putekļi, piemēram, magnija vai alumīnija putekļi.

Rezerves da las un piederumi

IEVĒROJIET: Lai garantētu putekļu sūcēja drošu lietošanu, izmantojiet tikai rezerves daļas un piederumus.

• Izmantojiet tikai Husqvarna nodrošinātās rezerves daļas un piederumus.
• Izmantojiet tikai putekļu sūcēja komplektācijā iekļautās vai lietotāja rokasgrāmatā ieteiktās sukas.

Uzliesmojoša vai sprādzienbīstama atmosfēra

IEVĒROJIET: Nelietojiet putekļu sūcēju uzliesmojošas vai sprādzienbīstamās atmosfērās Nelietojiet putekļu sūcēju tādu šķidrumu, gāzu vai tvaiku tuvumā, kas var radīt uzliesmojošas atmosfēras.

Putēja funkcija

BRĪDINĀJUMS: Putekļi var radīt veselības problēmas. Putekļu sūcējs ir aprīkots ar putēja funkciju. Nepūtiet izplūstošo gaisu slēgtās telpās pēc nejaušības principa. Izmantojiet putēja funkciju tikai ar tīru šļūteni.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms putekļu sūcēja apkopes veikšanas izlasiet visus brīdinājuma norādījumus.

Putek|u tvertnes iztukšošana

IEVĒROJIET: Putekļu sūcējā iesūktie materiāli var būt bīstami apkārtējai videi. Atbrīvojieties no netīrumiem, ievērojot vietējos noteikumus.

Montāža

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

Pirms uzstādīšanas veicamās darbības

1. Atblokējiet skavas un noceliet motora bloku. (Att. 8)

2. Nonemiet piederumus no netīrumu tvertnes. (Att. 9)

3. Pārbaudiet, vai ir iekļautas visas detaļas. Skatiet informāciju par putekļu sūcēju. Nepieciešamie instrumenti: skrūvgriezis.

Filtra maisa uzstādīšana

1. Pagrieziet galveno slēdzi pozīcijā 0.
2. Atvienojiet puteklu sūcēju. (Att. 10)
3. Atblokējiet skavas un noceliet motora bloku. (Att. 8)

4. levietojiet filtra maisu netīrumu tvertnē.

5. Piestipriniet filtra maisa kartona daļu vakuumsūkšanas ieplūdes atverei. Pārbaudiet, vai gumijas membrāna atrodas aiz vakuumsūkšanas ieplūdes atveres paaugstinājuma. (Att. 11)

6. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Piederumu piestiprināšana

1. Novietojiet piederumus attiecīgajā pozīcijā, lai tiem var ērti piekļūt. (Att. 13)
2. Piestipriniet instrumentu kasti puteklu sūcēja aizmugurē. (Att. 14)
3. Piestipriniet kabeļa un šļūtenes turētāju putekļu sūcēja aizmugurē. (Att. 15)

Šlūtenes uzstādīšana

1. levietojiet šlūteni vakuumsūkšanas ieplūdes atverē putekļu sūcēja priekšpusē. (Att. 16)

2. Pievienojiet piederumu elektroapgādes avotam.

3. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)
4. Noregulējiet sūkšanas jaudu, izmantojot slēdzi uz roktura vai galveno slēdzi*. *Tikai dažiem modeliem. (Att. 18)

Caurules turētāja uzstādīšana

1. Virziet caurules turētāju vertikāli uz pagarinājuma caurules.
2. Lai uzstādītu caurules turētāju pagarinājuma caurulei piemērotā augstumā, izmantojiet skrūvgriezi. (Att. 19)
3. Novietojiet pagarinājuma cauruli uz turētājiem putekļu sūcēja aizmugurē. (Att. 20)

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

Izstrādājuma iedarbināšana

Pirms putekļu sūcēja ekspluatācijas uzsākšanas pārbaudiet, vai uz datu plāksnītes norādītās frekvences un sprieguma vērtības atbilst tīkla spriegumam.

1. Pārbaudiet, vai galvenais slēdzis atrodas pozīcijā 0. (Att. 10)
2. Pārbaudiet, vai putek|u sūcējā ir ievietoti pareizi filtri.
3. levietojiet šlūteni vakuumsūkšanas ieplūdes atverē putekļu sūcēja priekšpusē. Bīdiet šlūteni uz priekšu, līdz tā cieši fiksējas vietā vakuumsūkšanas ieplūdes atverē. (Att. 16)
4. Savienojiet divas pagarinājuma caurules ar rokturi. Lai pārbaudītu, vai pagarinājuma caurules ir pareizi pievienotas, pagrieziet tās.
5. Piestipriniet pagarinājuma caurulei uzgali. Izvēlieties uzgali atbilstoši uzkopjamajam materiāla veidam.
6. Pievienojiet spraudni elektroapgādes rozetei.
7. Lai puteklu sūcēju ieslēgtu, pagrieziet galveno slēdzi pozīcijā I. (Att. 17)

Izstrādājuma izslēgšana

1. Lai puteklu sūcēju izslēgtu, pagrieziet galveno slēdzi pozīcijā 0.

2. Atvienojiet putekļu sūcēju no elektroapgādes rozetes. (Att. 10)

Pūšanas funkcijas izmantošana

1. levietojiet šlūteni atverē putekļu sūcēja aizmugurē. (Att. 21)
2. Pievienojiet spraudni elektroapgādes rozetei.
3. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)
4. Lai noregulētu pūšanas jaudu, izmantojiet slēdzi uz roktura vai galveno slēdzi*. *Tikai dažiem modeliem. (Att. 22)

Elektriskā darbarīka rozetes izmantošana\*

*Tikai dažiem modeliem.

IEVĒROJIET: Lai piederumus pievienotu elektriskā darbarīka rozetei, izpildiet ekspluatācijas instrukcijas un drošības instrukcijas.

Piezīme: Pievienotā instrumenta maksimālais strāvas patēriņš ir norādīts sadalā Tehniskie dati lpp. 231.

1. Pārbaudiet, vai elektriskā darbarīka slēdzis ir ieslēgts pozīcijā 0. (Att. 23)
2. Atvienojiet no šlūtenes rokturi. Nospiediet atsperes uz šlūtenes (A) un velciet rokturi uz āru (B). (Att. 24)
3. Pievienojiet elektriskā darbarīka adapteri. (Att. 25)

4. Noregulējiet sūkšanas jaudu, izmantojot elektriskā darbarīka adapteri vai galveno slēdzi*. *Tikai dažiem modeliem. (Att. 26)

5. Pievienojiet šlūteni putekļu sūcēja vakuumsūkšanas ieplūdes atverei un elektriskajam darbarīkam. Pievienojiet elektriskā darbarīka kabeli putekļu sūcēja elektriskajam savienojumam. (Att. 27)

6. Pārbaudiet, vai elektriskā darbarīka slēdzis ir ieslēgts pozīcijā 0. (Att. 23)
7. Pagrieziet putekļu sūcēja galveno slēdzi elektriskā darba rīka pozīcijā (A).
8. Pagrieziet elektriskā darbarīka slēdzi pozīcijā I (B). (Att. 28)

Piezīme: Lai ieslēgtu vai izslēgtu ierīci, izmantojiet putekļu sūcēja galveno slēdzi (A) vai elektriskā darba rīka galveno slēdzi (B).

Škidruma uzkopšana

Piezīme: Putekļu sūcējs ir aprīkots ar pludiņa sistēmu, kas izslēdz gaisa plūsmu caur putekļu sūcēju, kad tiek sasniegts maksimālais šķidruma līmenis.

IEVĒROJIET: Neveiciet škidruma uzkopšanu, ja pludiņa sistēma neatrodas vietā.

1. Pārbaudiet, vai filtrs un filtra spriegotājs (pludina sistēma) atrodas vietā, skatiet šeit: Filtra maiņa lpp. 229 Ja ir uzstādīts filtra maiss, izņemiet to.
2. Lai veiktu škidruma uzkopšanu, izmantojiet grīdas uzgali.
3. Kad tiek sasniegts maksimālais šķidruma līmenis, motora darbības skaņa būtiski izmainās. Sūkšanas jauda samazinās.
4. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgsana lpp. 227.
5. Iztukšojiet netīrumu tvertni; skatiet šeit: Netīrumu tvertnes iztukšošana pēc šķidruma uzkopšanas lpp. 228.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: .

Regulāra apkope un pārbaude

• Putekļu sūcēja regulāra apkope un pārbaude ir jāveic kvalificētam darbiniekam saskaņā ar attiecīgajiem normatīvajiem aktiem un noteikumiem.
• Regulāri jāveic zemējuma nepārtrauktības, izolācijas pretestības un elastīgā vada stāvokļa elektriskie testi.
• Ja tiek konstatēts defekts, putekļu sūcēja ekspluatācija jāpārtrauc un kvalificētam apkopes dienesta darbiniekam jāveic tā remonts.

Putekļu sūcēju L klases putekļu uzkopšanai apkope

Tālāk sniegtā informācija attiecas uz putekļu sūcējiem L klases putekļu uzkopšanai, WDC 325L.

- Apkopes un uzkopšanas darbu laikā lietojiet putekļu sūcēju apkopes dienesta darbiniekiem un citām personām drošā veidā.

• Apkopes veikšanas vietā ievērojiet šādus nosacījumus:
• izmantojiet obligāti filtrētu gaisa plūsmu;
  • valkājiet aizsargapgērbu;
• uzkopiet apkopes veikšanas vietu tā, lai bīstamie materiāli neizklūst citās zonās.
• Ja detalas apkopes un remontdarbu laikā nevar pieņemami notīrīt, rīkojieties šādi:
• ievietojiet detaļas atbilstoši noslēdzamos maisos;
• atbrīvojieties no detaļām, ievērojot vietējos noteikumus.

Netīrumu tvertnes iztukšošana pēc šķidruma uzkopšanas

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 227.
2. Lai atvienotu šljūteni, izvelciet to uz āru no vakuumsūkšanas ieplūdes atveres.
3. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
4. Lai iztukšotu netīrumu tvertni, sasveriet to aizmuguri un izlejiet šķidrumu grīdas notecē. *Rokturis ir pieejams tikai dažiem modeliem. (Att. 29)

IEVĒROJIET: Kad šķidrumu uzkopšana ir pabeigta, obligāti iztukšojiet un iztīriet tvertni un pludiņa sistēmu. Ja putekļu sūcējā nav uzstādīta pludiņa sistēma un filtrs, šķidrumu uzkopšanu nedrīkst veikt.

1. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Netīrumu tvertnes iztukšošana pēc sausās uzkopšanas

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 227.
2. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
3. Pārbaudiet, vai filtra maisa nav pilns.
4. Ja filtra maiss ir pilns, iznemiet to.

IEVĒROJIET: Ja filtrs un filtra maiss nav ievietots, sauso materiālu uzkopšanu nedrīkst veikt.

1. levietojiet jaunu filtra maisu; skatiet šeit: Filtra maisa uzstādīšana lpp. 226.

Piezīme: Putekļu sūcēja sūkšanas jauda ir atkarīga no filtra un filtra maisa izmēriem un kvalitātes. Izmantojiet tikai Husqvarna filtrus un filtra maisus.

1. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Filtra un filtra tīrīšanas sistēmas tīrīšana

Putekļu sūcējs ir aprīkots ar daļēji automātisku filtra tīrīšanas sistēmu. Izmantojiet filtra tīrīšanas sistēmu regulāri vai vismaz tad, ja tīrīšanas veiktspēja ir samazinājusies. Filtra tīrīšanas sistēmas regulāra izmantošana paildzina filtra darbmūžu.

1. Veiciet filtra tīrīšanu, kad ir samazinājusies tīrīšanas veiktspēja. (Att. 30)
2. levietojiet šlūteni vakuumsūkšanas ieplūdes atverē puteklu sūcēja priekšpusē. (Att. 16)
3. Pievienojiet piederumu elektroapgādes avotam.
4. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)
5. Novietojiet rokturi pret plaukstu (A), lai tajā veiktu sūkšanu.
6. Ar dūri 3 reizes uzsitiet filtra tīrīšanas pogai (B). (Att. 31)
7. Ja sūkšanas jauda nav pietiekama, izņemiet filtru; skatiet šeit: Filtra maina lpp. 229.
8. Lai filtru iztīrītu, izkratiet to, apstrādājiet to ar suku vai nomazgājiet.

9. Nogaidiet, līdz filtrs nožūst.

10. Uzstādiet filtru; skatiet šeit: Filtra maisa uzstādīšana lpp. 226.

Produkta tīrīšana no ārpuses

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 227.
2. Notīriet putekļu sūcēju ar sausu drānu un nelielu daudzumu izsmidzināma spodrinātāja.

Filtra maina

Putekļu sūcēju ir paredzēts lietot nepārtraukta liela apjoma darba veikšanai. Putekļu filtrs ir jānomaina atkarībā no darba stundu skaita.

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgsana lpp. 227.
2. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
3. Pagrieziet filtra spriegotāju (A) pulksteņrādītāju kustībai pretējā virzienā un velciet to uz āru. Izņemiet filtru (B). (Att. 32)
4. levietojiet jaunu filtru (A). levietojiet filtra spriegotāju (A) un pagrieziet to pulksteņrādītāju kustības virzienā. (Att. 33)
5. Pārliecinieties, vai filtrs un filtra spriegotājs atrodas savā vietā. (Att. 34)
6. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Filtra maisa maina

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 227.
2. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
3. Pārbaudiet, vai filtra maisa nav pilns. Ja filtra maiss ir pilns, izņemiet to.
4. Velciet filtra maisa kartona daļu ārā no vakuumsūkšanas ieplūdes atveres.
5. Iznemiet filtra maisu (A) un atbrīvojieties no tā.
6. levietojiet jauno filtra maisu netīrumu tvertnē (B).
7. Piestipriniet filtra maisa kartona daļu vakuumsūkšanas ieplūdes atverei (C). Pārbaudiet, vai gumijas membrāna atrodas aiz vakuumsūkšanas ieplūdes atveres paaugstinājuma. (Att. 35)
8. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

- Pēc lietošanas

• Ja puteklu sūcējs netiek lietots, atvienojiet to no elektroapgādes tīkla.

• Satiniet vadu, sākot no putekļu sūcēja.

• Lai nostiprinātu vadu uz motora bloka, izmantojiet kabelu turētāju.

• Satiniet šlūteni.
• Lai nostiprinātu šlūteni uz motora bloka, izmantojiet šlūtenes turētāju.

- Transportēšana

- Aizveriet visas skavas uz motora bloka.

• Nesasveriet puteklu sūcēju, ja netīrumu tvertnē ir škidrums.
• Puteklu sūcēja pacelšanai uz augšu neizmantojiet kravas celtņa āki.

- Uzglabāšana

- Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Putekļu sūcēja utilizēšana

Lai pārtrauktu putekļu sūcēja ekspluatāciju, izpildiet tālāk aprakstītās darbības.

1. Atvienojiet puteklu sūcēju no elektroapgādes rozetes.
2. Pārgrieziet strāvas padeves vadu.
3. Neizmetiet puteklu sūcēju sadzīves atkritumos.

Atbrīvošanās no izstrādājuma (atbilstoši 2012/19/EK):

Šo izstrādājumu nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. No tā ir jāatbrīvojas saskaṇā ar vietējiem vides aizsardzības noteikumiem.

Rūpējieties, lai šis izstrādājums tiktu nodots pārstrādei vietējā atkritumu pārstrādes uzņēmumā vai izmantojot šāda uzņēmuma pakalpojumus.

(Att. 5)

Tehniskie dati

Tehniskie dati

	EU/CH GB AU/N		NZ US
	WDC 220 W	WDC 325L W	DC 220 WDC	325L WDC	220 WDC 325L WDC 225
Spriegums (V) 220–240 220–240 220–240 220–240 220–240 220–240 110–120
Elektro _deta , W 1000 1200 1000 1000		1000 1000 1000
Piederumu rozetei pie-vienotā jauda, W	-	2400/1100	-1900	-1300 -
Frekvence, Hz 50/60 50–60 50/60
Drošinātāji, A 10 16/10 13 13 10 10 15
Aizsardzības kategorija (mitrums, netīrumi)	IPX4
Aizsardzības klase (elektroiekārtas)	II(Att. 4)	I	II(Att. 4)	I	II(Att. 4)	I	II(Att. 4)
Gaisa tilpuma plūsma, l/min	3600 370	0 3600 3600	3600 3600 3200
Gaisa plūsma, cfm	127	130	127	127	127	127	113
Vakuums, mbar	210	235	210	210	210	210	210
Skaņas spiediena līme-nis 1 m attālumā, EN 60704-1, dB(A) +/-2	72
Vibrācija, ISO 5349, m/s ^2 +/-1	<1,5
Svars, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Platums, mm	377	376	377	376	377	376	377
Dzilums, mm	385	392	385	392	385	392	392
Augstums, mm	506	533	506	530	506	530	550

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis produkts:

Apraksts Augstspiediena mazgātājs
Zīmols Husqvarna
Tips/modelis WDC 220, WDC 325L
Identifikācija Ar sērijas numuriem no 2023 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Regula Apraksts
2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”
2006/42/EK “par mehānismiem”
2014/30/ES “par elektromagnētisko savietojamību”

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 60335-1:2012/A11:2014/A13:2017/A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014, EN 61000-3-3:2013, EN IEC 63000:2018.

Informāciju par trokšna emisiju skatiet šeit: Tehniskie dati lpp. 231.

Huskvarna, 2024-02-14

$$ \Delta \cdot 2 m $$

Claes Losdal, attīstības nodalas vadītājs/dārzkopības produkti, Husqvarna

Atbildīgais par tehnisko dokumentāciju
