LIETOŠANAS INSTRUKCIJA WDC 325L HUSQVARNA

• Huskvarna, 2024-01-19 Claes Losdal, Development Manager/Garden Products, Husqvarna Responsible for technical documentation UK Importer: Husqvarna UK Ltd Preston Road, Co. Durham DL5 6UP 220 562 - 007 - 20.02.2024Saturs Ievads p. 221
• Drošība p. 222
• Montāža p. 226
• Lietošana p. 227
• Apkope p. 228
• Pārvadāšana, glabāšana un utilizēšana p. 229
• Tehniskie dati p. 231

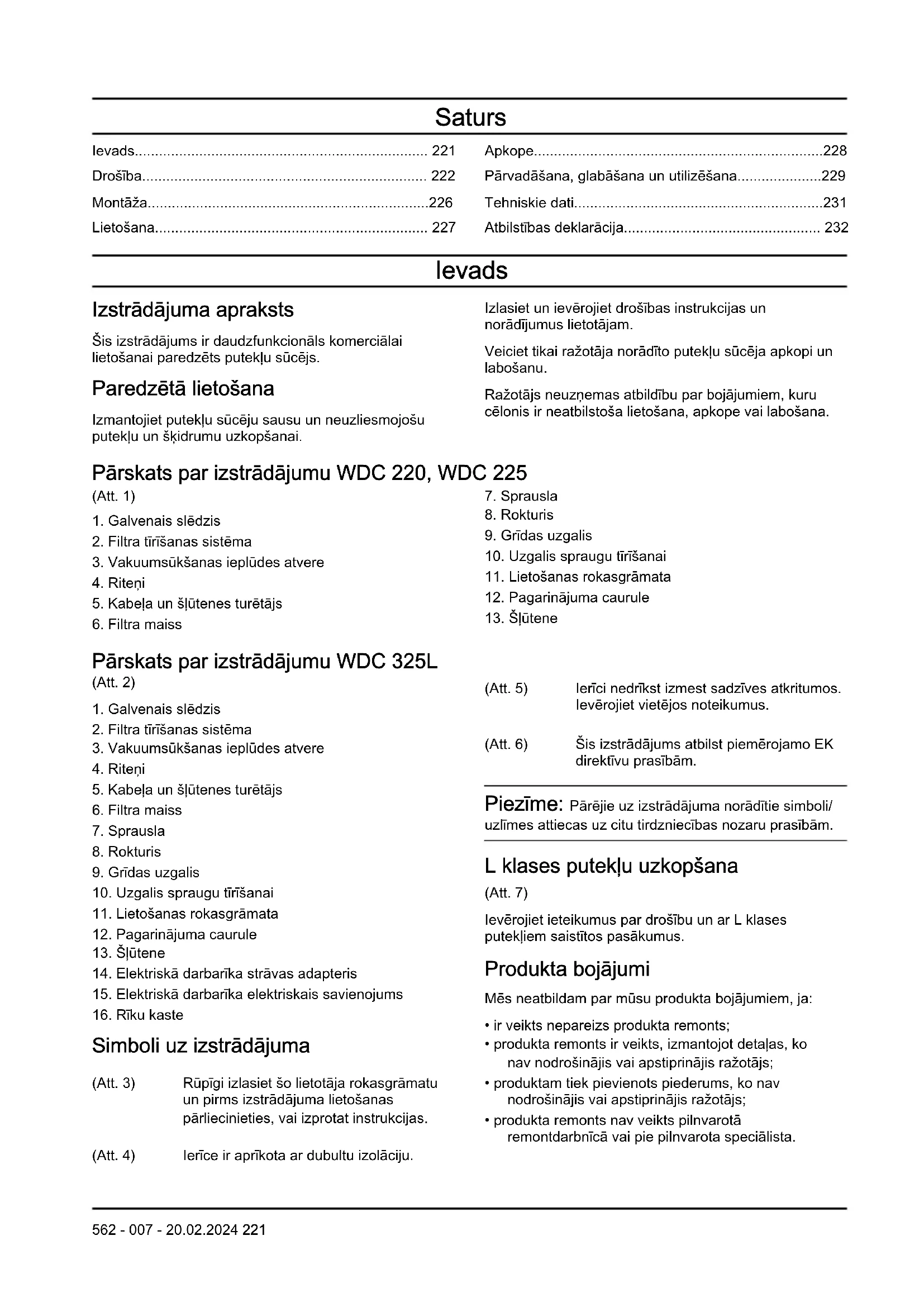

• Atbilstības deklarācija Ievads Izstrādājuma apraksts Šis izstrādājums ir daudzfunkcionāls komerciālai lietošanai paredzēts putekļu sūcējs. Paredzētā lietošana Izmantojiet putekļu sūcēju sausu un neuzliesmojošu putekļu un šķidrumu uzkopšanai. Izlasiet un ievērojiet drošības instrukcijas un norādījumus lietotājam. Veiciet tikai ražotāja norādīto putekļu sūcēja apkopi un labošanu. Ražotājs neuzņemas atbildību par bojājumiem, kuru cēlonis ir neatbilstoša lietošana, apkope vai labošana. Pārskats par izstrādājumu WDC 220, WDC 225 (Att. 1) p. 232

1. Galvenais slēdzis

2. Filtra tīrīšanas sistēma

3. Vakuumsūkšanas ieplūdes atvere

5. Kabeļa un šļūtenes turētājs

10. Uzgalis spraugu tīrīšanai

11. Lietošanas rokasgrāmata

12. Pagarinājuma caurule

Pārskats par izstrādājumu WDC 325L (Att. 2)

1. Galvenais slēdzis

2. Filtra tīrīšanas sistēma

3. Vakuumsūkšanas ieplūdes atvere

5. Kabeļa un šļūtenes turētājs

10. Uzgalis spraugu tīrīšanai

11. Lietošanas rokasgrāmata

12. Pagarinājuma caurule

14. Elektriskā darbarīka strāvas adapteris

15. Elektriskā darbarīka elektriskais savienojums

Simboli uz izstrādājuma (Att. 3) Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. (Att. 4) Ierīce ir aprīkota ar dubultu izolāciju. (Att. 5) Ierīci nedrīkst izmest sadzīves atkritumos. Ievērojiet vietējos noteikumus. (Att. 6) Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām. Piezīme: Pārējie uz izstrādājuma norādītie simboli/ uzlīmes attiecas uz citu tirdzniecības nozaru prasībām. Lklases putekļu uzkopšana (Att. 7) Ievērojiet ieteikumus par drošību un ar Lklases putekļiem saistītos pasākumus. Produkta bojājumi Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;

• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

562 - 007 - 20.02.2024 221Drošība

Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Ja ir radušies ierīces un/vai piederumu bojājumi, to labošana jāveic apstiprinātā tehniskā atbalsta centrā. Nelietojiet bojātu izstrādājumu.

Neļaujiet bērniem lietot šo izstrādājumu. Neļaujiet ierīci lietot un veikt tās apkopi personai, kas nav iepazinusies ar lietošanas norādījumiem.

Ierīci ekspluatēšanas laikā nedrīkst atstāt bez uzraudzības.

Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu.

Uzraugiet, lai bērni nekādā gadījumā nespēlējas ar ierīci.

Ierīci drīkst izmantot tikai ar pareizā vietā ievietotiem filtriem.

Izslēdziet ierīci un atvienojiet spraudni no elektroapgādes rozetes šādos gadījumos:

pirms tīrīšanas un apkopes veikšanas;

ja tuvumā ir putas vai šķidrums.

Ierīci nedrīkst atstāt bez uzraudzības, ja tā ir ieslēgta. Atvienojiet spraudni no elektroapgādes rozetes, ja ierīce netiek izmantota vai pirms apkopes veikšanas.

Ierīci nedrīkst izmantot, ja vads vai spraudnis ir bojāts. Atvienojot ierīci, satveriet spraudni, nevis vadu. Nesatveriet spraudni vai ierīci ar slapjām rokām. Pirms atvienošanas atgrieziet visas vadības ierīces sākuma stāvoklī.

Nevelciet ierīci, satverot tās vadu. Nelietojiet vadu kā rokturi. Neiespiediet vadu, aizverot durvis, vai nevelciet to ap asām malām vai stūriem. Nepārvietojiet ierīci virs vada. Vads nedrīkst saskarties ar karstām virsmām.

Atveru un kustīgu detaļu tuvumā nedrīkst atrasties mati, vaļīgs apģērbs, pirksti un jebkādas citas ķermeņa daļas. Neievietojiet atverēs priekšmetus vai nelietojiet ierīci, ja atveres ir aizsegtas. Nodrošiniet, lai atverēs nav putekļu, auduma šķiedru, matu un jebkādu citu objektu, kas var ierobežot gaisa plūsmu.

Neizmantojiet putekļu sūcēju WDC 220, WDC 225 bīstamu putekļu uzkopšanai.

Neizmantojiet putekļu sūcēju uzliesmojošu vielu vai šķidrumu, piemēram, benzīna, uzkopšanai. Neizmantojiet putekļu sūcēju vietās, kur var būt šādi produkti.

Neveiciet tādu produktu uzkopšanu, kas deg vai dūmo, piemēram, cigaretes, sērkociņi vai karsti pelni.

Ievērojiet piesardzību, uzkopjot trepju telpas.

Ja no putekļu sūcēja izdalās putas vai šķidrums, nekavējoties izslēdziet to.

Nelietojiet putekļu sūcēju kā ūdens sūkni.

Pievienojiet putekļu sūcēju pareizi sazemētai elektroapgādes rozetei. Izejas rozetei un pagarinājuma kabelim jābūt aprīkotam ar darba aizsargvadu (nosacījums attiecas tikai uz ierīcēm bez dubultās izolācijas).

Pārliecinieties, vai darba zonā ir laba gaisa plūsma.

Neizmantojiet putekļu sūcēju kā kāpnes vai redeļkāpnes.

Ja tiek izmantoti putekļu noņēmēji, gaisa apmaiņas ātrumam telpā ir jābūt adekvātam, ja izplūdes gaiss no putekļu sūcēja tiek pūsts telpā. Pirms lietošanas nodrošiniet vietējo noteikumu ievērošanu.

Pirms putekļu sūcēju Lklases putekļu uzkopšanai, WDC 325L, lietošanas informējiet un apmāciet operatoru par šādiem jautājumiem:

putekļu sūcēja lietošana;

ar iesūktajiem materiāliem saistītie riski;

iesūkto materiālu droša utilizēšana.

562 - 007 - 20.02.2024

223• Uz putekļu sūcējiem Lklases putekļu uzkopšanai, WDC 325L, attiecas tālāk norādītie nosacījumi.

Izmantojiet putekļu sūcēju sausu un neuzliesmojošu putekļu un šķidrumu, kā arī bīstamu putekļu uzkopšanai ar OEL

Lklases putekļi (IEC 60335-2-69). Šīs kases putekļu OEL

Putekļu sūcēji Lklases putekļu uzkopšanai ir aprīkoti ar pārbaudītu filtra materiālu. Maksimālais caurlaidības līmenis ir 1%. Uz utilizēšanu neattiecas īpašas prasības. Piezīme: Skatiet vietējo tiesību aktu prasības. Tās var noteikt operatora vecumu. Drošības pasākumi attiecībā uz ierīcēm ar dubulto izolāciju BRĪDINĀJUMS: Lietojiet ierīci tikai tā, kā ir norādīts šajā rokasgrāmatā, un tikai kopā ar ražotāja ieteiktajiem piederumiem. BRĪDINĀJUMS: Attiecas tikai uz Apvienoto Karalisti. Izlasiet šos svarīgos norādījumus.Šie norādījumi ir sagatavoti, īpašu uzmanību pievēršot drošībai un efektivitātei. Operatoram jāsaņem kvalificēta instruktora nodrošināta apmācība, un viņam šīs ekspluatācijas instrukcijas ir jāizprot. Operatoram ierīces ekspluatācijas brīdī ir jāpārzina visi attiecīgie noteikumi un spēkā esošie normatīvie akti. BRĪDINĀJUMS: Pirms izstrādājuma pievienošanas veiciet tālāk norādītās darbības. Pārliecinieties, vai elektroapgādes tīkla spriegums un frekvence atbilst datiem mitrā/sausā putekļu sūcēja datu plāksnītē. BRĪDINĀJUMS: Šis putekļu sūcējs ir aprīkota ar dubultu izolāciju. Izmantojiet tikai Husqvarna rezerves daļas. Lai iegūtu informāciju par to, kā veikt ierīču ar dubulto izolāciju apkopi, skatiet norādījumus. BRĪDINĀJUMS: Putekļu sūcēja komplektācijā ir īpašs vads. Ja vads ir bojāts, tas jānomaina ar tāda paša tipa vadu. Tas ir pieejams apstiprinātos tehniskā atbalsta centros un pie izplatītājiem, un tā uzstādīšanu jāveic kvalificētam darbiniekam. BRĪDINĀJUMS: Lai varētu veikt ierīču ar dubultu izolāciju apkopi, ir nepieciešamas zināšanas par sistēmu. Zemējuma vietā ierīces ar dubultu izolāciju ir aprīkotas ar divām izolācijas sistēmām. Izstrādājumam ar dubulto izolāciju nav zemējuma; neuzstādiet izstrādājumam zemējumu. Apkopi drīkst veikt tikai kvalificēts apkopes dienesta darbinieks. Ierīces ar dubultu izolāciju rezerves daļām jābūt identiskām aizstājamajām detaļām. Ierīce ar dubultu izolāciju ir marķēta ar tekstu “DOUBLE INSULATION” (Dubulta izolācija) vai “DOUBLE INSULATED” (Dubults izolējums). Simbols var tikt izmantots arī uz produkta. Elektrodrošība

• Putekļu sūcēja pievienošanai ir ieteicams izmantot paliekošu elektroapgādes ķēdes pārtraucēju.

• Organizējiet elektrodaļas (rozetes, spraudņus un savienotājdetaļas) un novietojiet uz zemes pagarinājuma kabeli tā, lai tiek ievēroti aizsardzības klases nosacījumi.

• Elektroapgādes vadu un pagarinājuma kabeļu savienotājiem un savienotājdetaļām jābūt ūdensnecaurlaidīgām. Pagarinājuma kabelis

• Izmantojiet tikai ražotāja norādīto vai augstākas kvalitātes pagarinājuma kabeļa versiju.

• Ja tiek izmantots pagarinājuma kabelis, pārbaudiet tā minimālo šķērsgriezumu. Kabeļa garums Šķērsgriezums <16 A <25 A <20m 1,5mm

224 562 - 007 - 20.02.2024BRĪDINĀJUMS: Putekļu sūcēja augšdaļā atrodas komponenti, kas ir savienoti ar barošanas avotu. Saskare ar komponentiem, kas ir savienoti ar barošanas avotu, izraisa nopietnas un pat letālas traumas.

Nekādā gadījumā nedrīkst izsmidzināt ūdeni uz putekļu sūcēja augšdaļas. BRĪDINĀJUMS: Strāvas trieciena draudi bojāta savienojuma ar elektroapgādes avotu kabeļa dēļ. Saskare ar bojātu savienojuma ar elektroapgādes avotu kabeli var izraisīt nopietnas vai pat letālas traumas.

Nedrīkst radīt elektroapgādes kabeļa bojājumus (piemēram, uzbraucot uz kabeļa, velkot vai saspiežot to).

Regulāri pārbaudiet, vai strāvas padeves vads nav bojāts, kā arī vai nav redzamas nolietošanās pazīmes.

Ja strāvas padeves kabelis ir bojāts, pilnvarotam Husqvarna izplatītājam vai līdzvērtīgai kvalificētai personai tas ir jānomaina, lai novērstu draudu risku.

Nekādā gadījumā strāvas padeves vadu nedrīkst tīt ap pirkstiem vai kādu citu operatora ķermeņa daļu. IEVĒROJIET: Piederumu rozeti (tikai dažiem modeļiem) ir paredzēts izmantot tikai ekspluatācijas instrukcijās norādītajiem mērķiem. Citu piederumu pievienošana var radīt bojājumus.

Pirms piederuma pievienošanas putekļu sūcējs un pievienojamais piederums ir jāizslēdz.

Izlasiet pievienojamā piederuma ekspluatācijas instrukcijas un ievērojiet tajās norādītās piezīmes par drošību. IEVĒROJIET: Bojājums nepiemērota tīkla sprieguma dēļ. Ja piederums tiek pievienots nepiemērotam tīkla spriegumam, var rasties tā bojājums.

562 - 007 - 20.02.2024 225•

Pārliecinieties, vai elektroapgādes tīkla spriegums un frekvence atbilst datiem mitrā/sausā putekļu sūcēja datu plāksnītē. Norādījumi par drošu darbu Šķidrumu uzkopšana IEVĒROJIET: Nedrīkst uzkopt uzliesmojošus šķidrumus.

• Pirms šķidrumu uzkopšanas izņemiet filtra maisu. Pārbaudiet, vai pludiņš vai ūdens līmeņa ierobežošanas funkcija darbojas atbilstoši.

• Izmantojiet īpašu filtra daļu vai sieta filtru.

• Ja no putekļu sūcēja izdalās putas, nekavējoties pārtrauciet darbu un iztukšojiet tvertni. Bīstami materiāli BRĪDINĀJUMS: Neveiciet bīstamu materiālu uzkopšanu. Pretējā gadījumā var rasties traumas.

• Nedrīkst veikt šādu materiālu uzkopšanu:

• karsti materiāli, piemēram, degošas cigaretes un karsti pelni;

• uzliesmojoši, sprādzienbīstami, agresīvi šķidrumi, piemēram, benzīns, šķīdinātāji, skābes un sārmi;

• uzliesmojoši, sprādzienbīstami putekļi, piemēram, magnija vai alumīnija putekļi. Rezerves daļas un piederumi IEVĒROJIET: Lai garantētu putekļu sūcēja drošu lietošanu, izmantojiet tikai rezerves daļas un piederumus.

• Izmantojiet tikai Husqvarna nodrošinātās rezerves daļas un piederumus.

• Izmantojiet tikai putekļu sūcēja komplektācijā iekļautās vai lietotāja rokasgrāmatā ieteiktās sukas. Uzliesmojoša vai sprādzienbīstama atmosfēra IEVĒROJIET: Nelietojiet putekļu sūcēju uzliesmojošās vai sprādzienbīstamās atmosfērās Nelietojiet putekļu sūcēju tādu šķidrumu, gāzu vai tvaiku tuvumā, kas var radīt uzliesmojošas atmosfēras. Putēja funkcija BRĪDINĀJUMS: Putekļi var radīt veselības problēmas. Putekļu sūcējs ir aprīkots ar putēja funkciju. Nepūtiet izplūstošo gaisu slēgtās telpās pēc nejaušības principa. Izmantojiet putēja funkciju tikai ar tīru šļūteni. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms putekļu sūcēja apkopes veikšanas izlasiet visus brīdinājuma norādījumus. Putekļu tvertnes iztukšošana IEVĒROJIET: Putekļu sūcējā iesūktie materiāli var būt bīstami apkārtējai videi. Atbrīvojieties no netīrumiem, ievērojot vietējos noteikumus. Montāža BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus. Pirms uzstādīšanas veicamās darbības

3. Pārbaudiet, vai ir iekļautas visas detaļas. Skatiet

informāciju par putekļu sūcēju. Nepieciešamie instrumenti: skrūvgriezis. Filtra maisa uzstādīšana

1. Pagrieziet galveno slēdzi pozīcijā 0.

2. Atvienojiet putekļu sūcēju. (Att. 10)

3. Atbloķējiet skavas un noceliet motora bloku. (Att. 8)

4. Ievietojiet filtra maisu netīrumu tvertnē.

226 562 - 007 - 20.02.20245. Piestipriniet filtra maisa kartona daļu vakuumsūkšanas ieplūdes atverei. Pārbaudiet, vai gumijas membrāna atrodas aiz vakuumsūkšanas ieplūdes atveres paaugstinājuma. (Att. 11)

6. Novietojiet motora bloku uz netīrumu tvertnes un

fiksējiet skavas. (Att. 12) Piederumu piestiprināšana

1. Novietojiet piederumus attiecīgajā pozīcijā, lai tiem

var ērti piekļūt. (Att. 13)

2. Piestipriniet instrumentu kasti putekļu sūcēja

aizmugurē. (Att. 14)

3. Piestipriniet kabeļa un šļūtenes turētāju putekļu

sūcēja aizmugurē. (Att. 15) Šļūtenes uzstādīšana

1. Ievietojiet šļūteni vakuumsūkšanas ieplūdes atverē

putekļu sūcēja priekšpusē. (Att. 16)

2. Pievienojiet piederumu elektroapgādes avotam.

3. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)

4. Noregulējiet sūkšanas jaudu, izmantojot slēdzi uz

roktura vai galveno slēdzi*. *Tikai dažiem modeļiem. (Att. 18) Caurules turētāja uzstādīšana

1. Virziet caurules turētāju vertikāli uz pagarinājuma

2. Lai uzstādītu caurules turētāju pagarinājuma caurulei

piemērotā augstumā, izmantojiet skrūvgriezi. (Att. 19)

3. Novietojiet pagarinājuma cauruli uz turētājiem

putekļu sūcēja aizmugurē. (Att. 20) Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Izstrādājuma iedarbināšana Pirms putekļu sūcēja ekspluatācijas uzsākšanas pārbaudiet, vai uz datu plāksnītes norādītās frekvences un sprieguma vērtības atbilst tīkla spriegumam.

1. Pārbaudiet, vai galvenais slēdzis atrodas pozīcijā 0.

2. Pārbaudiet, vai putekļu sūcējā ir ievietoti pareizi filtri.

3. Ievietojiet šļūteni vakuumsūkšanas ieplūdes atverē

putekļu sūcēja priekšpusē. Bīdiet šļūteni uz priekšu, līdz tā cieši fiksējas vietā vakuumsūkšanas ieplūdes atverē. (Att. 16)

4. Savienojiet divas pagarinājuma caurules ar rokturi.

Lai pārbaudītu, vai pagarinājuma caurules ir pareizi pievienotas, pagrieziet tās.

5. Piestipriniet pagarinājuma caurulei uzgali. Izvēlieties

uzgali atbilstoši uzkopjamajam materiāla veidam.

6. Pievienojiet spraudni elektroapgādes rozetei.

7. Lai putekļu sūcēju ieslēgtu, pagrieziet galveno slēdzi

pozīcijāI. (Att. 17) Izstrādājuma izslēgšana

1. Lai putekļu sūcēju izslēgtu, pagrieziet galveno slēdzi

2. Atvienojiet putekļu sūcēju no elektroapgādes

rozetes. (Att. 10) Pūšanas funkcijas izmantošana

1. Ievietojiet šļūteni atverē putekļu sūcēja aizmugurē.

3. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)

4. Lai noregulētu pūšanas jaudu, izmantojiet slēdzi uz

roktura vai galveno slēdzi*. *Tikai dažiem modeļiem. (Att. 22) Elektriskā darbarīka rozetes izmantošana* *Tikai dažiem modeļiem. IEVĒROJIET: Lai piederumus pievienotu elektriskā darbarīka rozetei, izpildiet ekspluatācijas instrukcijas un drošības instrukcijas. Piezīme: Pievienotā instrumenta maksimālais strāvas patēriņš ir norādīts sadaļā Tehniskie dati lpp.

1. Pārbaudiet, vai elektriskā darbarīka slēdzis ir ieslēgts

pozīcijā0. (Att. 23)

3. Pievienojiet elektriskā darbarīka adapteri. (Att. 25)

4. Noregulējiet sūkšanas jaudu, izmantojot elektriskā

darbarīka adapteri vai galveno slēdzi*. *Tikai dažiem modeļiem. (Att. 26)

562 - 007 - 20.02.2024

2275. Pievienojiet šļūteni putekļu sūcēja vakuumsūkšanas ieplūdes atverei un elektriskajam darbarīkam. Pievienojiet elektriskā darbarīka kabeli putekļu sūcēja elektriskajam savienojumam. (Att. 27)

6. Pārbaudiet, vai elektriskā darbarīka slēdzis ir ieslēgts

pozīcijā0. (Att. 23)

7. Pagrieziet putekļu sūcēja galveno slēdzi elektriskā

darba rīka pozīcijā (A).

8. Pagrieziet elektriskā darbarīka slēdzi pozīcijāI (B).

(Att. 28) Piezīme: Lai ieslēgtu vai izslēgtu ierīci, izmantojiet putekļu sūcēja galveno slēdzi (A) vai elektriskā darba rīka galveno slēdzi (B). Šķidruma uzkopšana Piezīme: Putekļu sūcējs ir aprīkots ar pludiņa sistēmu, kas izslēdz gaisa plūsmu caur putekļu sūcēju, kad tiek sasniegts maksimālais šķidruma līmenis. IEVĒROJIET: Neveiciet šķidruma uzkopšanu, ja pludiņa sistēma neatrodas vietā.

1. Pārbaudiet, vai filtrs un filtra spriegotājs (pludiņa

sistēma) atrodas vietā, skatiet šeit: Filtra maiņa lpp.

Ja ir uzstādīts filtra maiss, izņemiet to.

2. Lai veiktu šķidruma uzkopšanu, izmantojiet grīdas

3. Kad tiek sasniegts maksimālais šķidruma līmenis,

motora darbības skaņa būtiski izmainās. Sūkšanas jauda samazinās.

4. Izslēdziet ierīci; skatiet šeit:

Izstrādājuma izslēgšana lpp. 227

Netīrumu tvertnes iztukšošana pēc šķidruma uzkopšanas lpp.

Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Papildinformāciju skatiet šeit: . Regulāra apkope un pārbaude

• Putekļu sūcēja regulāra apkope un pārbaude ir jāveic kvalificētam darbiniekam saskaņā ar attiecīgajiem normatīvajiem aktiem un noteikumiem.

• Regulāri jāveic zemējuma nepārtrauktības, izolācijas pretestības un elastīgā vada stāvokļa elektriskie testi.

• Ja tiek konstatēts defekts, putekļu sūcēja ekspluatācija jāpārtrauc un kvalificētam apkopes dienesta darbiniekam jāveic tā remonts. Putekļu sūcēju Lklases putekļu uzkopšanai apkope Tālāk sniegtā informācija attiecas uz putekļu sūcējiem Lklases putekļu uzkopšanai, WDC 325L.

• Apkopes un uzkopšanas darbu laikā lietojiet putekļu sūcēju apkopes dienesta darbiniekiem un citām personām drošā veidā.

• Apkopes veikšanas vietā ievērojiet šādus nosacījumus:

• izmantojiet obligāti filtrētu gaisa plūsmu;

• valkājiet aizsargapģērbu;

• uzkopiet apkopes veikšanas vietu tā, lai bīstamie materiāli neizkļūst citās zonās.

• Ja detaļas apkopes un remontdarbu laikā nevar pieņemami notīrīt, rīkojieties šādi:

• ievietojiet detaļas atbilstoši noslēdzamos maisos;

• atbrīvojieties no detaļām, ievērojot vietējos noteikumus. Netīrumu tvertnes iztukšošana pēc šķidruma uzkopšanas

1. Izslēdziet ierīci; skatiet šeit:

Izstrādājuma izslēgšana lpp. 227

vakuumsūkšanas ieplūdes atveres.

un izlejiet šķidrumu grīdas notecē. *Rokturis ir pieejams tikai dažiem modeļiem. (Att. 29) IEVĒROJIET: Kad šķidrumu uzkopšana ir pabeigta, obligāti iztukšojiet un iztīriet tvertni un pludiņa sistēmu. Ja putekļu sūcējā nav uzstādīta pludiņa sistēma un filtrs, šķidrumu uzkopšanu nedrīkst veikt.

5. Novietojiet motora bloku uz netīrumu tvertnes un

fiksējiet skavas. (Att. 12)

562 - 007 - 20.02.2024Netīrumu tvertnes iztukšošana pēc

1. Izslēdziet ierīci; skatiet šeit:

Izstrādājuma izslēgšana lpp. 227

IEVĒROJIET: Ja filtrs un filtra maiss nav ievietots, sauso materiālu uzkopšanu nedrīkst veikt.

5. Ievietojiet jaunu filtra maisu; skatiet šeit:

Filtra maisa uzstādīšana lpp. 226

Piezīme: Putekļu sūcēja sūkšanas jauda ir atkarīga no filtra un filtra maisa izmēriem un kvalitātes. Izmantojiet tikai Husqvarna filtrus un filtra maisus.

6. Novietojiet motora bloku uz netīrumu tvertnes un

fiksējiet skavas. (Att. 12) Filtra un filtra tīrīšanas sistēmas tīrīšana Putekļu sūcējs ir aprīkots ar daļēji automātisku filtra tīrīšanas sistēmu. Izmantojiet filtra tīrīšanas sistēmu regulāri vai vismaz tad, ja tīrīšanas veiktspēja ir samazinājusies. Filtra tīrīšanas sistēmas regulāra izmantošana paildzina filtra darbmūžu.

1. Veiciet filtra tīrīšanu, kad ir samazinājusies tīrīšanas

veiktspēja. (Att. 30)

2. Ievietojiet šļūteni vakuumsūkšanas ieplūdes atverē

putekļu sūcēja priekšpusē. (Att. 16)

3. Pievienojiet piederumu elektroapgādes avotam.

4. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)

7. Ja sūkšanas jauda nav pietiekama, izņemiet filtru;

skatiet šeit: Filtra maiņa lpp. 229

8. Lai filtru iztīrītu, izkratiet to, apstrādājiet to ar suku vai

9. Nogaidiet, līdz filtrs nožūst.

10. Uzstādiet filtru; skatiet šeit:

Filtra maisa uzstādīšana lpp. 226

Produkta tīrīšana no ārpuses

1. Izslēdziet ierīci; skatiet šeit:

Izstrādājuma izslēgšana lpp. 227

2. Notīriet putekļu sūcēju ar sausu drānu un nelielu

daudzumu izsmidzināma spodrinātāja. Filtra maiņa Putekļu sūcēju ir paredzēts lietot nepārtraukta liela apjoma darba veikšanai. Putekļu filtrs ir jānomaina atkarībā no darba stundu skaita.

1. Izslēdziet ierīci; skatiet šeit:

Izstrādājuma izslēgšana lpp. 227

3. Pagrieziet filtra spriegotāju (A) pulksteņrādītāju

kustībai pretējā virzienā un velciet to uz āru. Izņemiet filtru (B). (Att. 32)

4. Ievietojiet jaunu filtru (A). Ievietojiet filtra spriegotāju

(A) un pagrieziet to pulksteņrādītāju kustības virzienā. (Att. 33)

5. Pārliecinieties, vai filtrs un filtra spriegotājs atrodas

savā vietā. (Att. 34)

6. Novietojiet motora bloku uz netīrumu tvertnes un

fiksējiet skavas. (Att. 12) Filtra maisa maiņa

1. Izslēdziet ierīci; skatiet šeit:

Izstrādājuma izslēgšana lpp. 227

4. Velciet filtra maisa kartona daļu ārā no

vakuumsūkšanas ieplūdes atveres.

5. Izņemiet filtra maisu (A) un atbrīvojieties no tā.

6. Ievietojiet jauno filtra maisu netīrumu tvertnē (B).

7. Piestipriniet filtra maisa kartona daļu

vakuumsūkšanas ieplūdes atverei (C). Pārbaudiet, vai gumijas membrāna atrodas aiz vakuumsūkšanas ieplūdes atveres paaugstinājuma. (Att. 35)

8. Novietojiet motora bloku uz netīrumu tvertnes un

fiksējiet skavas. (Att. 12) Pārvadāšana, glabāšana un utilizēšana Pārvadāšana un uzglabāšana

• Ja putekļu sūcējs netiek lietots, atvienojiet to no elektroapgādes tīkla.

• Satiniet vadu, sākot no putekļu sūcēja.

• Lai nostiprinātu vadu uz motora bloka, izmantojiet kabeļu turētāju.

• Lai nostiprinātu šļūteni uz motora bloka, izmantojiet šļūtenes turētāju.

562 - 007 - 20.02.2024 229• Nesasveriet putekļu sūcēju, ja netīrumu tvertnē ir

• Putekļu sūcēja pacelšanai uz augšu neizmantojiet kravas celtņa āķi.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. Putekļu sūcēja utilizēšana Lai pārtrauktu putekļu sūcēja ekspluatāciju, izpildiet tālāk aprakstītās darbības.

1. Atvienojiet putekļu sūcēju no elektroapgādes

3. Neizmetiet putekļu sūcēju sadzīves atkritumos.

Atbrīvošanās no izstrādājuma (atbilstoši 2012/19/EK): Šo izstrādājumu nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. No tā ir jāatbrīvojas saskaņā ar vietējiem vides aizsardzības noteikumiem. Rūpējieties, lai šis izstrādājums tiktu nodots pārstrādei vietējā atkritumu pārstrādes uzņēmumā vai izmantojot šāda uzņēmuma pakalpojumus. (Att. 5) 230 562 - 007 - 20.02.2024Tehniskie dati Tehniskie dati EU/CH GB AU/NZ US WDC 220 WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225 Spriegums (V) 220–240 220–240 220–240 220–240 220–240 220–240 110–120 Elektro detaļa , W 1000 1200 1000 1000 1000 1000 1000 Piederumu rozetei pie- vienotā jauda, W

/1100 - 1900 - 1300 - Frekvence, Hz 50/60 50–60 50/60 Drošinātāji, A 10 16/10 13 13 10 10 15 Aizsardzības kategorija (mitrums, netīrumi) IPX4 Aizsardzības klase (elektroiekārtas)

Vibrācija, ISO5349, m/s

562 - 007 - 20.02.2024 231Atbilstības deklarācija

ES atbilstības deklarācija Mēs, Husqvarna, SE-561 82 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis produkts: Apraksts Augstspiediena mazgātājs Zīmols Husqvarna Tips/modelis WDC 220, WDC 325L Identifikācija Ar sērijas numuriem no 2023 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Regula Apraksts 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekār- tās” 2006/42/EK “par mehānismiem” 2014/30/ES “par elektromagnētisko savietojamību” un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 60335-1:2012/A11:2014/A13:2017/ A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/ A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014, EN 61000-3-3:2013, EN IEC 63000:2018. Informāciju par trokšņa emisiju skatiet šeit: Tehniskie dati lpp. 231
