Produkta veids	Ūdens un putekļu sūcējs komerciālai lietošanai
Zīmols	Husqvarna
Modelis	WDC 225
Izmēri (G x D x A)	377 x 392 x 550 mm
Svars	7,5 kg
Barošanas spriegums	110-120 V
Nominālā jauda	1 000 W
Frekvence	50/60 Hz
Elektriskās aizsardzības klase	II klase (dubultā izolācija)
Aizsardzības pakāpe (IP)	IPX4
Gaisa plūsmas ātrums	3 200 l/min
Maksimālais vakuums	210 mbar
Skaņas spiediena līmenis	72 dB(A) ±2
Vibrācijas (ISO 5349)	< 1,5 m/s²
Tvertnes tilpums (aptuvens)	20 litri
Galvenās funkcijas	Sauso putekļu un šķidrumu iesūkšana; pūtēja funkcija; elektroinstrumenta kontaktligzda (atkarībā no modeļa)
Filtra tīrīšanas sistēma	Daļēji automātiska (manuāla kratīšana)
Filtrs	Mazgājams putekļu filtrs, iespējams arī putekļu maiss sausai tīrīšanai
Iekļautie piederumi	Grīdas sprausla, šuvju uzgalis, pagarinājuma caurule, šļūtene, rokturis
Apkope	Tvertnes iztukšošana, filtra tīrīšana/nomaiņa, putekļu maisa nomaiņa
Drošība	Dubultā izolācija; automātiska izslēgšana ar pludiņu šķidruma iesūkšanas laikā; neiesūkt bīstamas vielas
Remontējamība	Husqvarna rezerves daļas; remonts pilnvarotā servisa centrā

Bieži uzdotie jautājumi - WDC 225 HUSQVARNA

Vai es varu izmantot putekļu sūcēju WDC 225, lai iesūktu uzliesmojošus šķidrumus?

Nē, ir stingri aizliegts iesūkt uzliesmojošus šķidrumus, piemēram, benzīnu, šķīdinātājus vai skābes. Tas rada ugunsgrēka vai sprādziena risku. Izmantojiet ierīci tikai neuzliesmojošiem šķidrumiem.

Kā tīrīt mana Husqvarna WDC 225 filtru?

Filtru tīra, izmantojot daļēji automātisko tīrīšanas sistēmu: trīs reizes piesitiet tam paredzētajai pogai, kamēr putekļu sūcējs darbojas. Ja sūkšanas jauda joprojām ir nepietiekama, izņemiet filtru un nomazgājiet to ar tīru ūdeni. Pirms ievietošanas atpakaļ ļaujiet tam pilnībā nožūt.

Ko darīt, ja no putekļu sūcēja izplūst putas vai šķidrums?

Nekavējoties izslēdziet ierīci un atvienojiet to. Iztukšojiet tvertni un pārbaudiet, vai pludiņš (līmeņa apturēšanas sistēma) darbojas pareizi. Neizmantojiet putekļu sūcēju vēlreiz, kamēr neesat notīrījis un pareizi samontējis sistēmu.

Vai es varu izmantot pagarinātāju ar putekļu sūcēju?

Jā, bet tam jābūt piemērotam ierīces jaudai. Ja kabeļa garums ir mazāks par 20 m, izmantojiet 1,5 mm² šķērsgriezumu. No 20 līdz 50 m izmantojiet 2,5 mm². Ievērojiet vietējos noteikumus, lai izvairītos no elektriskā riska.

Kā izmantot pūtēja funkciju?

Pievienojiet šļūteni putekļu sūcēja aizmugurējam savienojumam, nevis priekšējam. Ieslēdziet ierīci un iestatiet jaudu atbilstoši vajadzībām. Uzmanību: nekad nevērsiet gaisa plūsmu pret cilvēkiem vai dzīvniekiem un izvairieties no kaitīgu putekļu pacelšanas.

Kādi piederumi ir iekļauti WDC 225 komplektā?

Putekļu sūcējs tiek piegādāts ar grīdas sprauslu, šuvju uzgali, divām pagarinājuma caurulēm, elastīgu šļūteni, rokturi un kabeļa turētāju. Atkarībā no versijas var tikt nodrošināts arī elektroinstrumenta adapteris.

Vai putekļu sūcējam ir garantija?

Norādījumos nav skaidri minēts garantijas laiks, taču Husqvarna parasti nodrošina ražotāja garantiju. Precīzus noteikumus skatiet pie sava izplatītāja vai oficiālajā tīmekļa vietnē.

Kā uzglabāt putekļu sūcēju pēc lietošanas?

Atvienojiet to, uztiniet vadu ap turētāju, piestipriniet šļūteni pie motora bloka. Glabājiet ierīci sausā un sala aizsargātā vietā. Ja tas tika izmantots šķidrumu sūkšanai, pirms uzglabāšanas iztukšojiet un notīriet tvertni.

Vai es varu sūkt karstus pelnus vai degošus priekšmetus?

Nē, tas sabojātu ierīci un radītu ugunsgrēka risku. Nekad nesūciet karstus pelnus, aizdedzinātas cigaretes, sērkociņus vai citus kvēlojošus priekšmetus.

Kā nomainīt putekļu maisu?

Izslēdziet un atvienojiet ierīci. Atveriet slēdzenes un paceliet motora bloku. Pavelciet lietotā maisa kartona daļā, lai to izņemtu, ievietojiet jaunu maisu, piestiprinot kartonu pie gaisa ieejas. Aizveriet motora bloku un aizslēdziet slēdzenes.

LIETOŠANAS INSTRUKCIJA WDC 225 HUSQVARNA

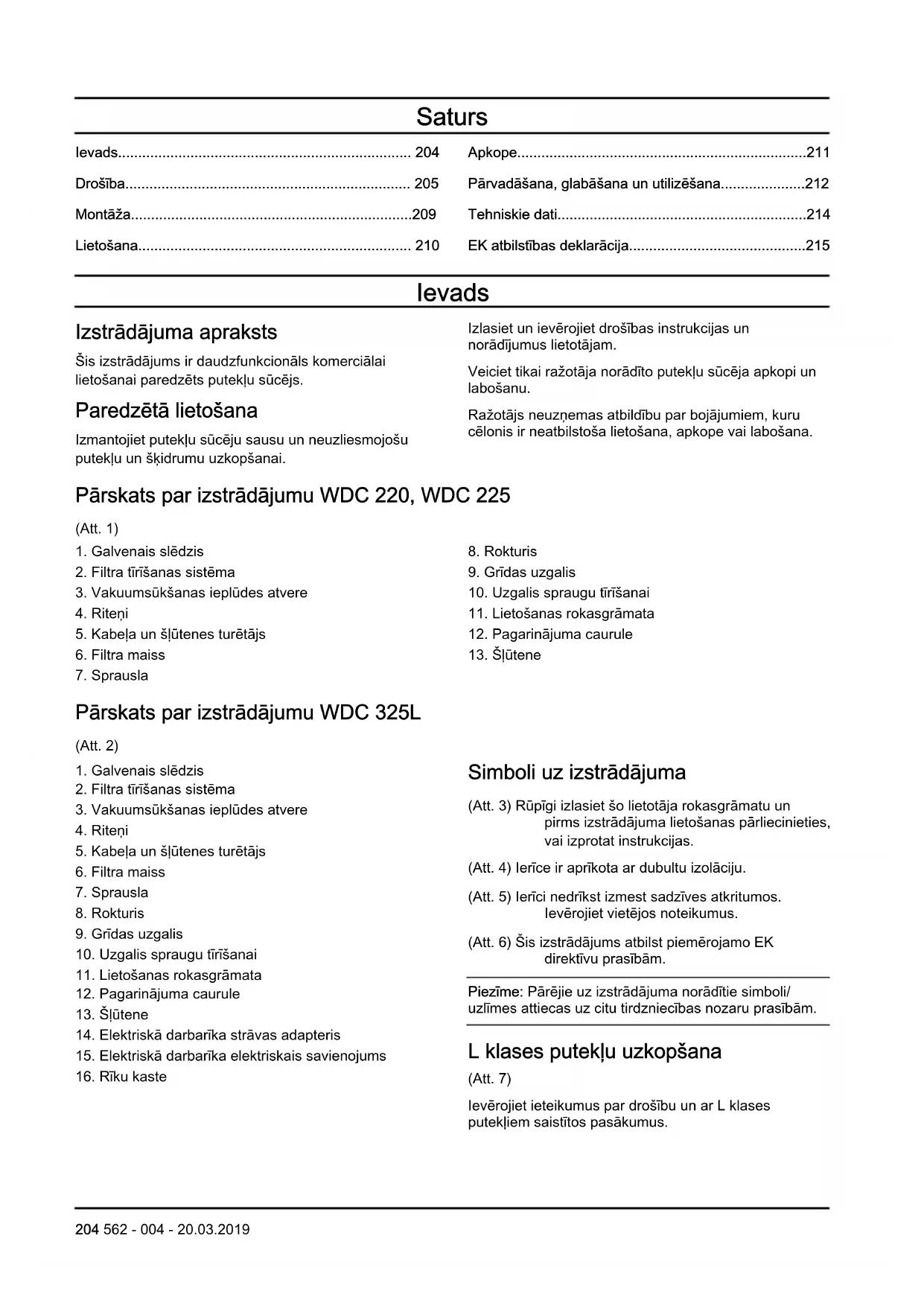

LV Lietošanas pamācība 204-215

Pārvadāšana, glabāšana un utilizēšana....212

Tehniskie dati....214

EK atbilstības deklarācija....215

levads

Izstrādājuma apraksts

Šis izstrādājums ir daudzfunkcionāls komerciālai lietošanai paredzēts putekļu sūcējs.

Paredzētā lietošana

Izmantojiet puteklu sūcēju sausu un neuzliesmojošu puteklu un šķidrumu uzkopšanai.

Izlasiet un ievērojiet drošības instrukcijas un norādījumus lietotājam.

Veiciet tikai ražotāja norādīto putekļu sūcēja apkopi un labošanu.

Ražotājs neuzņemas atbildību par bojājumiem, kuru cēlonis ir neatbilstoša lietošana, apkope vai labošana.

Pārskats par izstrādājumu WDC 220, WDC 225

(Att. 1)

1. Galvenais slēdzis

2. Filtra tīrīšanas sistēma

3. Vakuumsūkšanas ieplūdes atvere

4. Riteni

5. Kabela un šlūtenes turētājs

6. Filtra maiss

7. Sprausla

Pārskats par izstrādājumu WDC 325L

(Att. 2)

1. Galvenais slēdzis

2. Filtra tīrīšanas sistēma

3. Vakuumsūkšanas ieplūdes atvere

4. Riteni

5. Kabeļa un šļūtenes turētājs

6. Filtra maiss

7. Sprausla

8. Rokturis

9. Grīdas uzgalis

10. Uzgalis spraugu tīrīšanai

11. Lietošanas rokasgrāmata

12. Pagarinājuma caurule

13. Šlūtene

14. Elektriskā darbarīka strāvas adapteris

15. Elektriskā darbarīka elektriskais savienojums

16. Rīku kaste

17. Rokturis

18. Grīdas uzgalis

19. Uzgalis spraugu tīrīšanai

20. Lietošanas rokasgrāmata

21. Pagarinājuma caurule

22. Šlūtene

Simboli uz izstrādājuma

(Att. 3) Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

(Att. 4) lerīce ir aprīkota ar dubultu izolāciju.

(Att. 5) lerīci nedrīkst izmest sadzīves atkritumos. levērojiet vietējos noteikumus.

(Att. 6) Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru prasībām.

L klases puteklu uzkopšana

(Att. 7)

levērojiet ieteikumus par drošību un ar L klases puteklīem saistītos pasākumus.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

- ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Ja ir radušies ierīces un/vai piederumu bojājumi, to labošana jāveic apstiprinātā tehniskā atbalsta centrā. Nelietojiet bojātu izstrādājumu.
- Neļaujiet bērniem lietot šo izstrādājumu. Neļaujiet ierīci lietot un veikt tās apkopi personai, kas nav iepazinusies ar lietošanas norādījumiem.
- lerīci ekspluatēšanas laikā nedrīkst atstāt bez uzraudzības.

• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu.
  • Uzraugiet, lai bērni nekādā gadījumā nespēlējas ar ierīci.
• Neizmantojiet bīstamas darba procedūras.
• lerīci drīkst izmantot tikai ar pareizā vietā ievietotiem filtriem.

• Izslēdziet ierīci un atvienojiet spraudni no elektroapgādes rozetes šādos gadījumos:

• pirms tīrīšanas un apkopes veikšanas;
  • pirms remontdarbu veikšanas;

• ja tuvumā ir putas vai škidrums.

- lerīci nedrīkst atstāt bez uzraudzības, ja tā ir ieslēgta. Atvienojiet spraudni no elektroapgādes rozetes, ja ierīce netiek izmantota vai pirms apkopes veikšanas.

- Ierīci nedrīkst izmantot, ja vads vai spraudnis ir bojāts. Atvienojot ierīci, satveriet

spraudni, nevis vadu. Nesatveriet spraudni vai ierīci ar slapjām rokām. Pirms atvienošanas atgrieziet visas vadības ierīces sākuma stāvoklī.

• Nevelciet ierīci, satverot tās vadu. Nelietojiet vadu kā rokturi. Neiespiediet vadu, aizverot durvis, vai nevelciet to ap asām malām vai stūriem. Nepārvietojiet ierīci virs vada. Vads nedrīkst saskarties ar karstām virsmām.
• Atveru un kustīgu detaļu tuvumā nedrīkst atrasties mati, valīgs apģērbs, pirksti un jebkādas citas ķermeņa daļas. Neievietojiet atverēs priekšmetus vai nelietojiet ierīci, ja atveres ir aizsegtas. Nodrošiniet, lai atverēs nav putekļu, auduma šķiedru, matu un jebkādu citu objektu, kas var ierobežot gaisa plūsmu.
• Neizmantojiet putekļu sūcēju WDC 220, WDC 225 bīstamu putekļu uzkopšanai.
• Neizmantojiet putekļu sūcēju uzliesmojošu vielu vai šķidrumu, piemēram, benzīna, uzkopšanai. Neizmantojiet putekļu sūcēju vietās, kur var būt šādi produkti.
• Neveiciet tādu produktu uzkopšanu, kas deg vai dūmo,

piemēram, cigarettes, sērkocini vai karsti pelni.

• levērojiet piesardzību, uzkopjot trepju telpas.
• Ja no putekļu sūcēja izdalās putas vai šķidrums, nekavējoties izslēdziet to.
• Nelietojiet putekļu sūcēju kā ūdens sūkni.
• Pievienojiet putekļu sūcēju pareizi sazemētai elektroapgādes rozetei. Izejas rozetei un pagarinājuma kabelim jābūt aprīkotam ar darba aizsargvadu (nosacījums attiecas tikai uz ierīcēm bez dubultās izolācijas).
• Pārliecinieties, vai darba zonā ir laba gaisa plūsma.
• Neizmantojiet putekļu sūcēju kā kāpnes vai redelkāpnes.
• Ja tiek izmantoti putekļu noņēmēji, gaisa apmaiņas ātrumam telpā ir jābūt adekvātam, ja izplūdes gaiss no putekļu sūcēja tiek pūsts telpā. Pirms lietošanas nodrošiniet vietējo noteikumu ievērošanu.
• Pirms putekļu sūcēju L klases putekļu uzkopšanai, WDC 325L, lietošanas informējiet un apmāciet operatoru par šādiem jautājumiem:

- putekļu sūcēja lietošana;

• ar iesūktajiem materiāliem saistītie riski;
- iesūkto materiālu droša utilizēšana.

- Uz putekļu sūcējiem L klases putekļu uzkopšanai, WDC 325L, attiecas tālāk norādītie nosacījumi.

- Izmantojiet putekļu sūcēju sausu un neuzliesmojošu putekļu un šķidrumu, kā arī bīstamu putekļu uzkopšanai ar OEL ^1) vērtību > 1 mg/m ^3 . L klases putekļi (IEC 60335-2-69). Šīs kases putekļu OEL ^1) vērtība ir > 1 mg/m ^3 .

- Putekļu sūcēji L klases putekļu uzkopšanai ir aprīkoti ar pārbaudītu filtra materiālu. Maksimālais caurlaidības līmenis ir 1%. Uz utilizēšanu neattiecas īpašas prasības.

Piezīme: Skatiet vietējo tiesību aktu prasības. Tās var noteikt operatora vecumu.

Drošības pasākumi attiecībā uz ierīcēm ar dubulto izolāciju

BRĪDINĀJUMS: Lietojiet ierīci tikai tā, kā ir norādīts šajā rokasgrāmatā, un tikai kopā ar ražotāja ieteiktajiem piederumiem.

BRĪDINĀJUMS: Attiecas tikai uz Apvienoto Karalisti. Izlasiet šos svarīgos norādījumus. Šie norādījumi ir sagatavoti, īpašu uzmanību pievēršot drošībai un efektivitātei. Operatoram jāsaņem kvalificēta instruktora nodrošināta apmācība, un viņam šīs ekspluatācijas instrukcijas ir jāizprot. Operatoram ierīces ekspluatācijas brīdī ir

jāpārzina visi attiecīgie noteikumi un spēkā esošie normaṭīvie akti.

BRĪDINĀJUMS: Pirms izstrādājuma pievienošanas veiciet tālāk norādītās darbības. Pārliecinieties, vai elektroapgādes tīkla spriegums un frekvence atbilst datiem mitrā/sausā putekļu sūcēja datu plāksnītē.

BRĪDINĀJUMS: Šis putekļu sūcējs ir aprīkota ar dubultu izolāciju. Izmantojiet tikai Husqvarna rezerves daļas. Lai iegūtu informāciju par to, kā veikt ierīču ar dubulto izolāciju apkopi, skatiet norādījumus.

BRĪDINĀJUMS: Putekļu sūcēja komplektācijā ir īpašs vads. Ja vads ir bojāts, tas jānomaina ar tāda paša tipa vadu. Tas ir pieejams apstiprinātos tehniskā atbalsta centros un pie izplatītājiem, un tā uzstādīšanu jāveic kvalificētam darbiniekam.

BRĪDINĀJUMS: Lai varētu veikt ierīču ar dubultu izolāciju apkopi, ir nepieciešamas zināšanas par sistēmu. Zemējuma vietā ierīces ar dubultu izolāciju ir aprīkotas ar divām izolācijas sistēmām. Izstrādājumam ar dubulto izolāciju nav zemējuma; neuzstādiet izstrādājumam zemējumu. Apkopi drīkst veikt tikai kvalificēts apkopes dienesta darbinieks. Ierīces ar dubultu izolāciju rezerves daļām jābūt identiskām aizstājamajām detaļām. Ierīce ar dubultu izolāciju ir markēta ar tekstu “DOUBLE INSULATION” (Dubulta izolācija) vai “DOUBLE INSULATED” (Dubults izolējums). Simbols var tikt izmantots arī uz produkta.

Elektrodrošība

• Putekļu sūcēja pievienošanai ir ieteicams izmantot paliekošu elektroapgādes kēdes pārtraucēju.
• Organizējiet elektrodaļas (rozetes, spraudņus un savienotājdetaļas) un novietojiet uz zemes pagarinājuma kabeli tā, lai tiek ievēroti aizsardzības klases nosacījumi.
• Elektroapgādes vadu un pagarinājuma kabelu savienotājiem un savienotājdetalām jābūt ūdensnecaurlaidīgām.

Pagarinājuma kabelis

• Izmantojiet tikai ražotāja norādīto vai augstākas kvalitātes pagarinājuma kabela versiju.
• Ja tiek izmantots pagarinājuma kabelis, pārbaudiet tā minimālo škērsgriezumu.

Kabela garums	Škērsgriezums
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm^2
20-50 m 2,5 mm	^2	4,0 mm^2

BRĪDINĀJUMS: Putekļu sūcēja augšdaļā atrodas komponenti, kas ir savienoti ar barošanas avotu. Saskare ar komponentiem, kas ir savienoti ar barošanas avotu, izraisa nopietnas un pat letālas traumas.

- Nekādā gadījumā nedrīkst izsmidzināt ūdeni uz putekļu sūcēja augšdaļas.

BRĪDINĀJUMS: Strāvas trieciena draudi bojāta savienojuma ar elektroapgādes avotu kabeļa dēļ. Saskare ar bojātu savienojuma ar elektroapgādes avotu kabeli var izraisīt nopietnas vai pat letālas traumas.

• Nedrīkst radīt elektroapgādes kabeļa bojājumus (piemēram, uzbraucot uz kabeļa, velkot vai saspiežot to).
• Regulāri pārbaudiet, vai strāvas padeves vads nav bojāts, kā arī vai nav

redzamas nolietošanās pazīmes.

• Ja strāvas padeves kabelis ir bojāts, pilnvarotam Husqvarna izplatītājam vai līdzvērtīgai kvalificētai personai tas ir jānomaina, lai novērstu draudu risku.
• Nekādā gadījumā strāvas padeves vadu nedrīkst tīt ap pirkstiem vai kādu citu operatora ķermeņa daļu.

IEVĒROJIET: Piederumu rozeti (tikai dažiem modeļiem) ir paredzēts izmantot tikai ekspluatācijas instrukcijās norādītajiem mērķiem. Citu piederumu pievienošana var radīt bojājumus.

• Pirms piederuma pievienošanas putekļu sūcējs un pievienojamais piederums ir jāizslēdz.
• Izlasiet pievienojamā piederuma ekspluatācijas instrukcijas un ievērojiet tajās norādītās piezīmes par drošību.

IEVĒROJIET: Bojājums nepiemērota tīkla sprieguma dēļ. Ja piederums tiek pievienots

nepiemērotam tīkla spriegumam, var rasties tā bojājums.

- Pārliecinieties, vai elektroapgādes tīkla spriegums un frekvence atbilst datiem mitrā/sausā putekļu sūcēja datu plāksnītē.

Norādījumi par drošu darbu

Škidrumu uzkopšana

IEVĚROJIET: Nedrīkst uzkopt uzliesmojošus šķidrumus.

• Pirms škidrumu uzkopšanas iznemiet filtra maisu. Pärbaudiet, vai pludiņš vai ūdens līmeņa ierobežošanas funkcija darbojas atbilstoši.
• Izmantojiet īpašu filtra daļu vai sieta filtru.
• Ja no putekļu sūcēja izdalās putas, nekavējoties pārtrauciet darbu un iztukšojiet tvertni.

Bīstami materiāli

BRĪDINĀJUMS: Neveiciet bīstamu materiālu uzkopšanu. Pretējā gadījumā var rasties traumas.

• Nedrīkst veikt šādu materiālu uzkopšanu:
• bīstami putekli;
• karsti materiāli, piemēram, degošas cigarettes un karsti pelni;
• uzliesmojoši, sprādzienbīstami, agresīvi škīdrumi, piemēram, benzīns, škīdinātāji, skābes un sārmi;

- uzliesmojoši, sprādzienbīstami putekļi, piemēram, magnija vai alumīnija putekļi.

Rezerves daļas un piederumi

IEVĒROJIET: Lai garantētu putekļu sūcēja drošu lietošanu, izmantojiet tikai rezerves daļas un piederumus.

• Izmantojiet tikai Husqvarna nodrošinātās rezerves daļas un piederumus.
• Izmantojiet tikai putekļu sūcēja komplektācijā iekļautās vai lietotāja rokasgrāmatā ieteiktās sukas.

Uzliesmojoša vai sprādzienbīstama atmosfēra

IEVĒROJIET: Nelietojiet putekļu sūcēju uzliesmojošās vai sprādzienbīstamās atmosfērās Nelietojiet putekļu sūcēju tādu šķidrumu, gāzu vai tvaiku tuvumā, kas var radīt uzliesmojošas atmosfēras.

Putēja funkcija

BRĪDINĀJUMS: Putekļi var radīt veselības problēmas. Putekļu sūcējs ir aprīkots ar putēja funkciju. Nepūtiet izplūstošo gaisu slēgtās telpās pēc nejaušības principa. Izmantojiet putēja funkciju tikai ar tīru šlūteni.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms putekļu sūcēja apkopes veikšanas izlasiet visus brīdinājuma norādījumus.

Puteklu tvertnes iztukšošana

IEVĒROJIET: Putekļu sūcējā iesūktie materiāli var būt bīstami apkārtējai videi. Atbrīvojieties no netīrumiem, ievērojot vietējos noteikumus.

Montāža

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

Pirms uzstādīšanas veicamās darbības

1. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
2. Nonemiet piederumus no netīrumu tvertnes. (Att. 9)
3. Pārbaudiet, vai ir iekļautas visas detaļas. Skatiet informāciju par putekļu sūcēju. Nepieciešamie instrumenti: skrūvgriezis.

Filtra maisa uzstādīšana

1. Pagrieziet galveno slēdzi pozīcijā 0.
2. Atvienojiet puteklu sūcēju. (Att. 10)
3. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
4. levietojiet filtra maisu netīrumu tvertnē.
5. Piestipriniet filtra maisa kartona daļu vakuumsūkšanas ieplūdes atverei. Pārbaudiet, vai gumijas membrāna atrodas aiz vakuumsūkšanas ieplūdes atveres paaugstinājuma. (Att. 11)
6. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Piederumu piestiprināšana

1. Novietojiet piederumus attiecīgajā pozīcijā, lai tiem var ērti pieklūt. (Att. 13)
2. Piestipriniet instrumentu kasti puteklu sūcēja aizmugurē. (Att. 14)
3. Piestipriniet kabeļa un šļūtenes turētāju putekļu sūcēja aizmugurē. (Att. 15)

Šlūtenes uzstādīšana

1. levietojiet šlūteni vakuumsūkšanas ieplūdes atverē putekļu sūcēja priekšpusē. (Att. 16)

2. Pievienojiet piederumu elektroapgādes avotam.

3. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)

4. Noregulējiet sūkšanas jaudu, izmantojot slēdzi uz roktura vai galveno slēdzi*. *Tikai dažiem modeliem. (Att. 18)

Caurules turētāja uzstādīšana

1. Virziet caurules turētāju vertikāli uz pagarinājuma caurules.
2. Lai uzstādītu caurules turētāju pagarinājuma caurulei piemērotā augstumā, izmantojiet skrūvgriezi. (Att. 19)
3. Novietojiet pagarinājuma cauruli uz turētājiem putekļu sūcēja aizmugurē. (Att. 20)

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Izstrādājuma iedarbināšana

Pirms putekļu sūcēja ekspluatācijas uzsākšanas pārbaudiet, vai uz datu plāksnītes norādītās frekvences un sprieguma vērtības atbilst tīkla spriegumam.

1. Pārbaudiet, vai galvenais slēdzis atrodas pozīcijā 0. (Att. 10)
2. Pārbaudiet, vai putekļu sūcējā ir ievietoti pareizi filtri.
3. levietojiet šlūteni vakuumsūkšanas ieplūdes atverē putekļu sūcēja priekšpusē. Bīdiet šlūteni uz priekšu, līdz tā cieši fiksējas vietā vakuumsūkšanas ieplūdes atverē. (Att. 16)
4. Savienojiet divas pagarinājuma caurules ar rokturi. Lai pārbaudītu, vai pagarinājuma caurules ir pareizi pievienotas, pagrieziet tās.
5. Piestipriniet pagarinājuma caurulei uzgali. Izvēlieties uzgali atbilstoši uzkopjamajam materiāla veidam.
6. Pievienojiet spraudni elektroapgādes rozetei.
7. Lai puteklu sūcēju ieslēgtu, pagrieziet galveno slēdzi pozīcijā l. (Att. 17)

Izstrādājuma izslēgšana

1. Lai putekļu sūcēju izslēgtu, pagrieziet galveno slēdzi pozīcijā 0.
2. Atvienojiet puteklu sūcēju no elektroapgādes rozetes. (Att. 10)

Pūšanas funkcijas izmantošana

1. levietojiet šlūteni atverē putekļu sūcēja aizmugurē. (Att. 21)

2. Pievienojiet spraudni elektroapgādes rozetei.

3. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)

4. Lai noregulētu pūšanas jaudu, izmantojiet slēdzi uz roktura vai galveno slēdzi*. *Tikai dažiem modeliem. (Att. 22)

Elektriskā darbarīka rozetes izmantošana\*

*Tikai dažiem modeliem.

IEVĒROJIET: Lai piederumus pievienotu elektriskā darbarīka rozetei, izpildiet ekspluatācijas instrukcijas un drošības instrukcijas.

Piezīme: Pievienotā instrumenta maksimālais strāvas patēriņš ir norādīts sadaļā Tehniskie dati lpp. 214.

1. Pārbaudiet, vai elektriskā darbarīka slēdzis ir ieslēgts pozīcijā 0. (Att. 23)
2. Atvienojiet no šlūtenes rokturi. Nospiediet atsperes uz šlūtenes (A) un velciet rokturi uz āru (B). (Att. 24)
3. Pievienojiet elektriskā darbarīka adapteri. (Att. 25)
4. Noregulējiet sūkšanas jaudu, izmantojot elektriskā darbarīka adapteri vai galveno slēdzi*. *Tikai dažiem modeliem. (Att. 26)
5. Pievienojiet šlūteni putekļu sūcēja vakuumsūkšanas ieplūdes atverei un elektriskajam darbarīkam. Pievienojiet elektriskā darbarīka kabeli putekļu sūcēja elektriskajam savienojumam. (Att. 27)
6. Pārbaudiet, vai elektriskā darbarīka slēdzis ir ieslēgts pozīcijā 0. (Att. 23)
7. Pagrieziet putekļu sūcēja galveno slēdzi elektriskā darba rīka pozīcijā (A).
8. Pagrieziet elektriskā darbarīka slēdzi pozīcijā I (B). (Att. 28)

Piezīme: Lai ieslēgtu vai izslēgtu ierīci, izmantojiet putekļu sūcēja galveno slēdzi (A) vai elektriskā darba rīka galveno slēdzi (B).

Škidruma uzkopšana

Piezīme: Putekļu sūcējs ir aprīkots ar pludiņa sistēmu, kas izslēdz gaisa plūsmu caur putekļu sūcēju, kad tiek sasniegts maksimālais šķidruma līmenis.

IEVĒROJIET: Neveiciet škīdruma uzkopšanu, ja pludiņa sistēma neatrodas vietā.

1. Pārbaudiet, vai filtrs un filtra spriegotājs (pludina sistēma) atrodas vietā, skatiet šeit: Filtra maiņa lpp. 212Ja ir uzstādīts filtra maiss, izņemiet to.

2. Lai veiktu škidruma uzkopšanu, izmantojiet grīdas uzgali.

3. Kad tiek sasniegts maksimālais šķidruma līmenis, motora darbības skaņa būtiski izmainās. Sūkšanas jauda samazinās.
4. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 210.
5. Iztukšojiet netīrumu tvertni; skatiet šeit: Netīrumu tvertnes iztukšošana pēc škidruma uzkopšanas lpp. 211.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Regulāra apkope un pārbaude

• Putekļu sūcēja regulāra apkope un pārbaude ir jāveic kvalificētam darbiniekam saskaņā ar attiecīgajiem normatīvajiem aktiem un noteikumiem.
• Regulāri jāveic zemējuma nepārtrauktības, izolācijas pretestības un elastīgā vada stāvokļa elektriskie testi.
• Ja tiek konstatēts defekts, putekļu sūcēja ekspluatācija jāpārtrauc un kvalificētam apkopes dienesta darbiniekam jāveic tā remonts.

Putekļu sūcēju L klases putekļu uzkopšanai apkope

Tālāk sniegtā informācija attiecas uz putekļu sūcējiem L klases putekļu uzkopšanai, WDC 325L.

• Apkopes un uzkopšanas darbu laikā lietojiet putekļu sūcēju apkopes dienesta darbiniekiem un citām personām drošā veidā.

• Apkopes veikšanas vietā ievērojiet šādus nosacījumus:

• izmantojiet obligāti filtrētu gaisa plūsmu;
  • valkājiet aizsargapgērbu;

• uzkopiet apkopes veikšanas vietu tā, lai bīstamie materiāli neizk|ūst citās zonās.

- Ja detaļas apkopes un remontdarbu laikā nevar pieņemami notīrīt, rīkojieties šādi:

• ievietojiet detaļas atbilstoši noslēdzamos maisos;
• atbrīvojieties no detaļām, ievērojot vietējos noteikumus.

Netīrumu tvertnes iztukšošana pēc šķidruma uzkopšanas

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 210.
2. Lai atvienotu šlūteni, izvelciet to uz āru no vakuumsūkšanas ieplūdes atveres.
3. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
4. Lai iztukšotu netīrumu tvertni, sasveriet to aizmuguri un izlejiet škīdrumu grīdas notecē. *Rokturis ir pieejams tikai dažiem modeliem. (Att. 29)

IEVĚROJIET: Kad škīdrumu uzkopšana ir pabeigta, obligāti iztukšojiet un iztīriet tvertni un pludiņa sistēmu. Ja puteklu sūcējā nav uzstādīta pludiņa sistēma un filtrs, škīdrumu uzkopšanu nedrīkst veikt.

1. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Netīrumu tvertnes iztukšošana pēc sausās uzkopšanas

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 210.
2. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
3. Pārbaudiet, vai filtra maisa nav pilns.
4. Ja filtra maiss ir pilns, iznemiet to.

IEVĒROJIET: Ja filtrs un filtra maiss nav ievietots, sauso materiālu uzkopšanu nedrīkst veikt.

1. levietojiet jaunu filtra maisu; skatiet šeit: Filtra maisa uzstādīšana lpp. 209.

Piezīme: Putekļu sūcēja sūkšanas jauda ir atkarīga no filtra un filtra maisa izmēriem un kvalitātes. Izmantojiet tikai Husqvarna filtrus un filtra maisus.

1. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Filtra un filtra tīrīšanas sistēmas tīrīšana

Putekļu sūcējs ir aprīkots ar daļēji automātisku filtra tīrīšanas sistēmu. Izmantojiet filtra tīrīšanas sistēmu regulāri vai vismaz tad, ja tīrīšanas veiktspēja ir samazinājusies. Filtra tīrīšanas sistēmas regulāra izmantošana paildzina filtra darbmūžu.

1. Veiciet filtra tīrīšanu, kad ir samazinājusies tīrīšanas veiktspēja. (Att. 30)
2. levietojiet šlūteni vakuumsūkšanas ieplūdes atverē putekļu sūcēja priekšpusē. (Att. 16)
3. Pievienojiet piederumu elektroapgādes avotam.
4. Pagrieziet galveno slēdzi pozīcijā I. (Att. 17)
5. Novietojiet rokturi pret plaukstu (A), lai tajā veiktu sūkšanu.
6. Ar dūri 3 reizes uzsitiet filtra tīrīšanas pogai (B). (Att. 31)
7. Ja sūkšanas jauda nav pietiekama, izņemiet filtru; skatiet šeit: Filtra maina lpp. 212.
8. Lai filtru iztīrītu, izkratiet to, apstrādājiet to ar suku vai nomazgājiet.
9. Nogaidiet, līdz filtrs nožūst.
10. Uzstādiet filtru; skatiet šeit: Filtra maisa uzstādīšana lpp. 209.

Produkta tīrīšana no ārpuses

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 210.

2. Notīriet putekļu sūcēju ar sausu drānu un nelielu daudzumu izsmidzināma spodrinātāja.

Filtra maina

Putekļu sūcēju ir paredzēts lietot nepārtraukta liela apjoma darba veikšanai. Putekļu filtrs ir jānomaina atkarībā no darba stundu skaita.

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 210.
2. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
3. Pagrieziet filtra spriegotāju (A) pulksteņrādītāju kustībai pretējā virzienā un velciet to uz āru. Izņemiet filtru (B). (Att. 32)
4. levietojiet jaunu filtru (A). levietojiet filtra spriegotāju (A) un pagrieziet to pulksteņrādītāju kustības virzienā. (Att. 33)
5. Pārliecinieties, vai filtrs un filtra spriegotājs atrodas savā vietā. (Att. 34)
6. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Filtra maisa maina

1. Izslēdziet ierīci; skatiet šeit: Izstrādājuma izslēgšana lpp. 210.
2. Atblokējiet skavas un noceliet motora bloku. (Att. 8)
3. Pārbaudiet, vai filtra maisa nav pilns. Ja filtra maiss ir pilns, izņemiet to.
4. Velciet filtra maisa kartona dalu ārā no vakuumsūkšanas ieplūdes atveres.
5. Izņemiet filtra maisu (A) un atbrīvojieties no tā.
6. levietojiet jauno filtra maisu netīrumu tvertnē (B).
7. Piestipriniet filtra maisa kartona daļu vakuumsūkšanas ieplūdes atverei (C). Pārbaudiet, vai gumijas membrāna atrodas aiz vakuumsūkšanas ieplūdes atveres paaugstinājuma. (Att. 35)
8. Novietojiet motora bloku uz netīrumu tvertnes un fiksējiet skavas. (Att. 12)

Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

- Pēc lietošanas

• Ja putekļu sūcējs netiek lietots, atvienojiet to no elektroapgādes tīkla.
• Satiniet vadu, sākot no putekļu sūcēja.
• Lai nostiprinātu vadu uz motora bloka, izmantojiet kabelu turētāju.
• Satiniet šlūteni.
• Lai nostiprinātu šlūteni uz motora bloka, izmantojiet šlūtenes turētāju.

- Transportēšana

• Aizveriet visas skavas uz motora bloka.
• Nesasveriet putekļu sūcēju, ja netīrumu tvertnē ir šķidrums.

- Puteklu sūcēja pacelšanai uz augšu neizmantojiet kravas celtņa āki.

- Uzglabāšana

- Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Putekļu sūcēja utilizēšana

Lai pārtrauktu putekļu sūcēja ekspluatāciju, izpildiet tālāk aprakstītās darbības.

1. Atvienojiet putekļu sūcēju no elektroapgādes rozetes.
2. Pārgrieziet strāvas padeves vadu.
3. Neizmetiet puteklu sūcēju sadzīves atkritumos.

Atbrīvošanās no izstrādājuma (atbilstoši 2012/19/EK):

Šo izstrādājumu nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. No tā ir jāatbrīvojas saskaṇā ar vietējiem vides aizsardzības noteikumiem.

Rūpējieties, lai šis izstrādājums tiktu nodots pārstrādei vietējā atkritumu pārstrādes uzņēmumā vai izmantojot šāda uzņēmuma pakalpojumus.

(Att. 5)

Tehniskie dati

Tehniskie dati

	EU/CH GB AU/N		NZ US
	WDC 220	WDC 325L W	DC 220 WDC	325L WDC	220 WDC 325	L WDC 225
Spriegums, V 220-240 2	20-240	220-240	220-240	220-240	110-120
Elektro _deta , W 1000 120	1000	1000	1000
Piederumu rozetei pie-vienotā jauda, W	-	2400/1100	-1900	-1300 -
Frekvence, Hz 50/60 50-	60	50/60
Drošinātāji, A 10 16/10 13	13	10	15
Aizsardzības kategorija (mitrums, netīrumi)	IPX4
Aizsardzības klase (elektriska)	II(Att. 4)	I	II(Att. 4)	I	II(Att. 4)	I	II(Att. 4)
Gaisa tilpuma plūsma, l/min	3600	3700	3600	3600	3200
Gaisa plūsma, cfm	127	130	127	127	127	127	113
Vakuums, mbar	210	235	210	210	210	210	210
Skaņas spiediena līme-nis 1 m attālumā, EN 60704-1, dB(A) +/-2	72
Vibrācija, ISO 5349, m/s2+/-1	<1,5
Svars, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Platums, mm	377	376	377	376	377	376	377
Dzilums, mm	385	392	385	392	385	392	392
Augstums, mm	506	533	506	530	506	530	550

EK atbilstības deklarācija

EK atbilstības deklarācija

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tâlr. nr.: [phone], ar šo apliecina, ka putekļu sūcējs Husqvarna WDC 220, 3325L atbilst PADOMES DIREKTĪVAS prasībām:

• 1. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”
• 1. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;

Ir piemēroti šādi standarti:

EN 60335-1:2012+A11:2014, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Ja nav norādīts citādi, ir spēkā iepriekš uzskaitīto standartu jaunākās publicētās versijas.

Huskvarna, 2018-08-01

Conwn G

Izstrādājumu izstrādes nodalas vadītāja Kornēlija Ekbladha (Cornelia Ekbladh)

Inhoud

Inleiding....216

Veiligheid.... 217

Montage....222

Werking....222

Onderhoud....223
