WDC 225 - Støvsuger HUSQVARNA - Gratis bruksanvisning og manual

Produkttype	Kommersiell våt-/tørrstøvsuger
Merke	Husqvarna
Modell	WDC 225
Mål (L x B x H)	377 x 392 x 550 mm
Vekt	7,5 kg
Nettspenning	110-120 V
Merkeeffekt	1 000 W
Frekvens	50/60 Hz
Elektrisk beskyttelsesklasse	Klasse II (dobbelt isolert)
Kapslingsgrad (IP)	IPX4
Luftmengde	3 200 l/min
Maksimalt undertrykk	210 mbar
Lydtrykknivå	72 dB(A) ±2
Vibrasjoner (ISO 5349)	< 1,5 m/s²
Tankkapasitet (omtrentlig)	20 liter
Hovedfunksjoner	Støvsuging av tørt støv og væske; blåsefunksjon; stikkontakt for elektrisk verktøy (avhengig av modell)
Filterrengjøringssystem	Halvautomatisk (manuell risting)
Filter	Vaskbart støvfilter, filterpose som tilbehør for tørr støvsuging
Medfølgende tilbehør	Gulvdyse, fugedyse, skjøterør, slange, håndtak
Vedlikehold	Tømming av tank, rengjøring/bytte av filter, bytte av filterpose
Sikkerhet	Dobbelt isolering; automatisk stopp med flottør ved væskesuging; ikke sug farlige materialer
Reparerbarhet	Husqvarna reservedeler; reparasjon hos autorisert serviceverksted

Ofte stilte spørsmål - WDC 225 HUSQVARNA

Kan jeg bruke støvsugeren WDC 225 til å suge brennbare væsker?

Nei, det er strengt forbudt å suge brennbare væsker som bensin, løsemidler eller syrer. Dette utgjør brann- eller eksplosjonsfare. Bruk apparatet kun til ikke-brennbare væsker.

Hvordan rengjør jeg filteret på min Husqvarna WDC 225?

Filteret rengjøres ved hjelp av det halvautomatiske rengjøringssystemet: bank tre ganger på knappen mens støvsugeren er i gang. Hvis sugekraften fortsatt er utilstrekkelig, demonter filteret og vask det rent vann. La det tørke helt før du setter det tilbake.

Hva gjør jeg hvis det kommer skum eller væske ut av støvsugeren?

Stopp umiddelbart apparatet og koble det fra strømmen. Tøm tanken og kontroller at flottøren (nivåstoppsystemet) fungerer som den skal. Ikke bruk støvsugeren igjen før du har rengjort og satt systemet riktig sammen.

Kan jeg bruke skjøteledning med støvsugeren?

Ja, men den må være tilpasset apparatets effekt. For kabellengde under 20 m, bruk tverrsnitt 1,5 mm². Mellom 20 og 50 m, bruk 2,5 mm². Følg lokale forskrifter for å unngå elektrisk fare.

Hvordan bruker jeg blåsefunksjonen?

Koble slangen til bakre åpning på støvsugeren i stedet for frontinntaket. Slå på apparatet og juster effekten etter behov. Forsiktig: rett aldri luftstrømmen mot personer eller dyr, og unngå å virvle opp skadelig støv.

Hvilket tilbehør følger med WDC 225?

Støvsugeren leveres med en gulvdyse, en fugedyse, to skjøterør, en fleksibel slange, et håndtak og en kabelholder. Avhengig av versjon kan det følge med en adapter for elektrisk verktøy.

Har støvsugeren garanti?

Bruksanvisningen angir ikke garantitiden eksplisitt, men Husqvarna tilbyr vanligvis en produsentgaranti. Kontakt forhandleren eller den offisielle nettsiden for nøyaktige vilkår.

Hvordan lagrer jeg støvsugeren etter bruk?

Koble fra strømmen, surr ledningen rundt holderen, fest slangen til motorblokken. Oppbevar apparatet på et tørt og frostfritt sted. Hvis det har blitt brukt til å suge væske, tøm og rengjør tanken før lagring.

Kan jeg suge varm aske eller brennende gjenstander?

Nei, dette vil skade apparatet og utgjøre brannfare. Sug aldri varm aske, brennende sigaretter, fyrstikker eller andre glødende gjenstander.

Hvordan bytter jeg filterposen?

Stopp og koble apparatet fra strømmen. Åpne låsene og løft av motorblokken. Trekk i pappdelen på den brukte posen for å fjerne den, sett inn en ny pose ved å feste pappen på luftinntaket. Sett motorblokken tilbake og lukk låsene.

BRUKSANVISNING WDC 225 HUSQVARNA

Tekniske data.... 62

EU-overensstemmelseserklæring....63

Indledning

Produktbeskrivelse

Reservedele og tilbehør

- Hvis delene ikke kan rengøres tilfredsstillende under vedligeholdelse og reparation:

Transport og opbevaring

- After brug:

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer hermed, at støvsugeren Husqvarna WDC 220, 3325L opfylder forskrifterne i RÅDETS DIREKTIV:

Transport, oppbevaring og avhending....236

Tekniske data.... 237

EF-samsvarserklæring....238

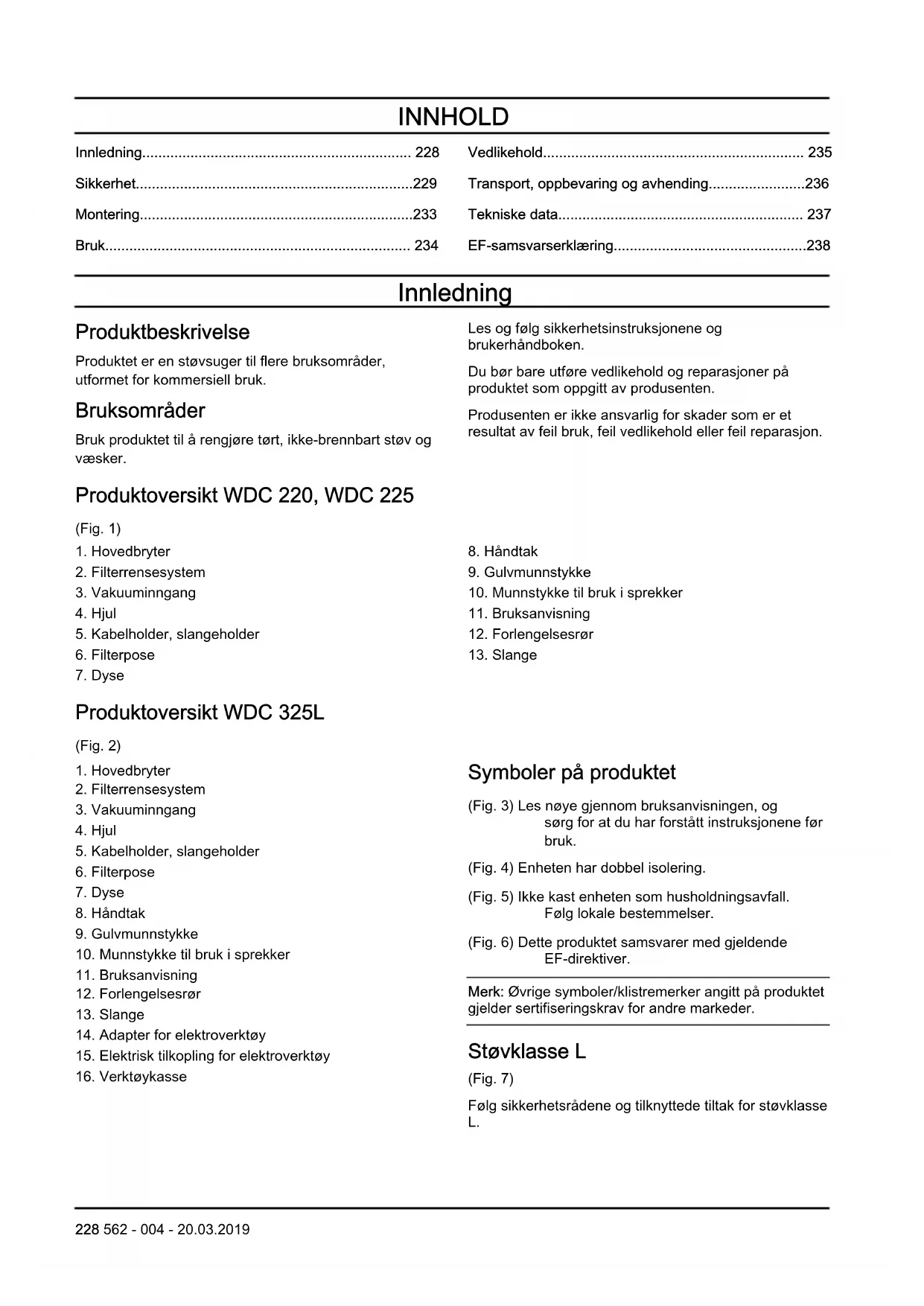

Innledning

Produktbeskrivelse

Produktet er en støvsuger til flere bruksområder, utformet for kommersiell bruk.

Bruksområder

Bruk produktet til å rengjøre tørt, ikke-brennbart støv og væsker.

Produktoversikt WDC 220, WDC 225

(Fig. 1)

1. Hovedbryter

2. Filterrensesystem

3. Vakuuminngang

4. Hjul

5. Kabelholder, slangeholder

6. Filterpose

7. Dyse

Produktoversikt WDC 325L

(Fig. 2)

1. Hovedbryter

2. Filterrensesystem

3. Vakuuminngang

4. Hjul

5. Kabelholder, slangeholder

6. Filterpose

7. Dyse

8. Håndtak

9. Gulvmunnstykke

10. Munnstykke til bruk i sprekker

11. Bruksanvisning

12. Forlengelsesrør

13. Slange

14. Adapter for elektroverktøy

15. Elektrisk tilkopling for elektroverktøy

16. Verktøykasse

Les og følg sikkerhetsinstruksjonene og brukerhåndboken.

Du bør bare utføre vedlikehold og reparasjoner på produktet som oppgitt av produsenten.

Produsenten er ikke ansvarlig for skader som er et resultat av feil bruk, feil vedlikehold eller feil reparasjon.

1. Håndtak

2. Gulvmunnstykke

3. Munnstykke til bruk i sprekker

4. Bruksanvisning

5. Forlengelsesrør

6. Slange

(Fig. 3) Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk.

(Fig. 4) Enheten har dobbel isolering.

(Fig. 5) Ikke kast enheten som husholdningsavfall. Følg lokale bestemmelser.

(Fig. 6) Dette produktet samsvarer med gjeldende EF-direktiver.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder.

Støvklasse L

(Fig. 7)

Følg sikkerhetsrådene og tilknyttede tiltak for støvklasse L.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Hvis produktet og/eller et tilbehør er skadet, må det repareres av et godkjent servicesenter. Ikke bruk et skadet produkt.
• Ikke la barn bruke produktet. Ikke la en person uten kunnskap om instruksjonene bruke produktet eller gjennomføre vedlikehold av produktet.

• Produktet skal bare betjenes under oppsyn.

• Sørg for at du alltid overvåker personer med redusert fysisk eller mental kapasitet när de bruker produktet.

• Barn må holdes under oppsyn for å sikre at de ikke leker med produktet.
  • Ikke benytt farlige arbeidsprosedyrer.
• Ikke bruk produktet uten at filtrene er i riktig posisjon.
• Slå av produktet, og koble fra støpselet i følgende situasjoner:

• før rengjøring og vedlikehold
• før reparasjon
- hvis det er skum eller væske i området

- Ikke forlat produktet når det er tilkoblet. Koble fra støpselet når det ikke er i bruk og før vedlikehold.

• Ikke løft produktet etter ledningen. Ikke bruk ledningen som et håndtak. Ikke lukk en dør på ledningen eller trekk ledningen rundt skarpe kanter eller hjørner. Ikke kjør produktet over ledningen. Hold ledningen unna varme overflater.
• Hold hår, løstsittende klær, fingre og alle andre kroppsdeler unna åpninger og bevegelige deler. Ikke sett gjenstander inn i åpningene eller bruk produktet mens åpningen er blokkert. Hold åpningene fri for støv, lo, hår og alt annet som kan redusere tilførselen av luft.
• Ikke støvsug farlig støv med WDC 220, WDC 225.
• Ikke støvsug brennbare stoffer eller brennbare væsker som bensin. Ikke bruk produktet i områder der det kan finnes brennbare stoffer.
• Ikke støvsug noe som brenner eller ryker, for eksempel sigaretter, fyrstikker eller varm aske.

• Vær forsiktig når du støvsuger i trapper.

• Hvis skum eller væske kommer fra produktet, må produktet stanses øyeblikkelig.

• Ikke bruk produktet som en vannpumpe.
• Koble produktet til en korrekt jordet stikkontakt.

Stikkontakten og skjøteledningen må ha en fungerende vernejording (gjelder bare for produkter som ikke er dobbeltisolert).

• Kontroller at det er tilstrekkelig luftgjennomstrømming i arbeidsområdet.
• Ikke bruk produktet som en stige eller gardintrapp.
• Når støvfjernere brukes, og utløpsluften fra støvsugeren blåses tilbake i rommet, må det være tilstrekkelig rask luftutveksling i rommet. Følg nasjonale forskrifter før bruk.
• Hvis du har produkter i støvklasse L, WDC 325L, må du lære opp og instruere operatøren om følgende før bruk:

• hvordan du bruker produktet
- risikoen knyttet til materialet som skal plukkes opp
- sikker avhending av materialet som plukkes opp

• Følgende gjelder for produkter i støvklasse L, WDC 325L:

- Bruk produktet til å rengjøre tørt, ikke-brennbart støv og væsker, farlig støv der OEL ^1) -verdien > 1 mg/m ^3 . Støvklasse L (IEC 60335-2-69). Støvet i denne støvklassen har OEL ^1) -verdier > 1 mg/m ^3 .

- Produkter merket med støvklasse L har et utprøvd filtermateriale. Den maksimale gjennomtrengingsgraden er 1 %. Det er ingen spesielle krav til avhending.

Merk: Følg lokale lover. Aldersgrense for bruk kan være underlagt lokale lover.

Sikkerhet for dobbeltisolerte produkter

ADVARSEL: Produktet må bare brukes som oppgitt i denne håndboken og med produsentens anbefalte tilbehør.

ADVARSEL: Gjelder bare i Storbritannia: Les disse viktige instruksjonene. Disse instruksjonene er utviklet med tanke på sikkerhet og effektivitet. Brukeren må ha fått opplæring av en godkjent instruktør og må forstå disse instruksjonene for bruk. Brukeren må kjenne til alle gjeldende tilhørende forskrifter og all lovgivning før bruk.

ADVARSEL: Før du kobler til produktet: Kontroller at nettspenningen og nettfrekvensen for strømforsyningen samsvarer med dataene på typeskiltet på støvsugeren for både vårt og tørt materiale.

ADVARSEL: Dette produktet har dobbel isolering. Bruk bare reservedeler for Husqvarna. Se instruksjonene for å finne ut hvordan du kan utføre service på dobbeltisolerte produkter.

ADVARSEL: Produktet har en spesiell ledning. Hvis ledningen er skadet, må den byttes ut med en ledning av samme type. Du får tak i ledningen på godkjente servicesentre og hos godkjent forhandlere, og den må installeres av godkjent personell.

ADVARSEL: Man trenger kunnskap om systemet for å utføre service på et produkt med dobbel isolering. Dobbeltisolerte produkter har to systemer for isolasjon i stedet for jording. Dobbeltisolerte produkter har ingen jordingsfunksjoner, og derfor skal heller ingen jordingsanordninger monteres på produktet. Service skal bare utføres av godkjent servicepersonell. Reservedelene for et dobbeltisolert produkt må være identisk med delene de erstatter. Et dobbeltisolert produkt er merket med «DOUBLE INSULATION» (dobbel isolasjon) eller «DOUBLE INSULATED» (dobbeltisolert). Det kan også være et symbol for dette på produktet.

Elektrisk sikkerhet

• Det anbefales at støvsugeren skal kobles til via en overbelastningsbryter for reststrøm.
• Organiser de elektriske delene (kontakter, støpsler og koblinger), og legg ned skjøteledning slik at beskyttelsesklassen opprettholdes.
• Kontakter og koblinger til strømledninger og skjøteledninger må være vanntette.

Skjøteledning

• Bare bruk skjøteledningstypen som er oppgitt av produsenten, eller en ledning av høyere kvalitet.
• Når du bruker en skjøteledning, må du kontrollere minimumstverrsnittene til kabelen:

Kabellengde	Tverrsnitt
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm^2
20–50 m 2,5 mm	^2	4,0 mm^2

ADVARSEL: Den øvre delen av støvsugeren inneholder strømførende komponenter. Kontakt med strømførende komponenter fører til

• Du må ikke skade strømledningen (for eksempel ved å kjøre over den, dra i eller knuse den).
• Kontroller om strømledningen er ødelagt eller viser tegn på aldring.
• Hvis ledningen er skadet, må den skiftes ut av en autorisert Husqvarna-forhandler eller lignende kvalifisert personell for å unngå farlige situasjoner.
• Strømledningen må aldri, under noen omstendigheter, vikles rundt fingre eller andre deler av brukerens kropp.

OBS: Apparatkontakten (bare på enkelte modeller) er kun beregnet for formålene som er definert i bruksanvisningen.

Tilkobling av andre apparater kan føre til skade.

OBS: Skader som forårsakes av uegnede nettspenninger. Apparatet kan skades hvis det kobles til en uegnet nettspenning.

- Kontroller at nettspenningen og nettfrekvensen for strømforsyningen samsvarer med dataene på typeskiltet på støvsugeren for både vårt og tørt materiale.

Sikkerhetsinstruksjoner for drift

Slik rengjør du væsker

OBS: Ikke rengjør brennbare væsker.

• Fjern filterposen før du begynner med å rengjøre væsker. Kontroller at funksjonen for flytegrensen eller vannivågrensen fungerer riktig.
• Bruk et spesialfilterelement eller en filtersil.
• Hvis det kommer skum fra produktet, må du stoppe arbeidet umiddelbart og tømme vannbeholderen.

Farlige materialer

ADVARSEL: Ikke rengjør farlige materialer. Dette kan forårsake skade.

- Ikke rengjør følgende materialer:

• farlig støv
• varme materialer, for eksempel tente sigaretter og varm aske
• brennbare, eksplosive og aggressive væsker, for eksempel bensin, løsemidler, syrer og baser
• brennbart, eksplosivt støv, for eksempel magnesium- eller aluminiumstøv

Reservedeler og tilbehør

OBS: Bruk bare -reservedeler og -tilbehør for at produktets sikkerhet opprettholdes.

• Bruk bare reservedeler og tilbehør fra Husqvarna.
• Bruk bare børstene som følger med produktet eller som det refereres til i bruksanvisningen.

Eksplosivt eller brannfarlig miljø

OBS: Ikke bruk produktet i eksplosive eller brannfarlige omgivelser. Ikke bruk produktet i nærheten av væsker eller gasser som skaper brannfare.

Blåsefunksjon

ADVARSEL: Støv kan føre til helseproblemer. Produktet har en blåsefunksjon. Ikke blås den utgående luften tilfeldig i lukkede områder. Bruk bare blåsefunksjonen med en ren slange.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold av produktet.

OBS: Rengjort materiale kan være farlig for miljøet. Avhend støvet i samsvar med lover og forskrifter.

Montering

1. Løsne klemmene, og løft av motorenheten. (Fig. 8)
2. Fjern tilbehøret fra støvbeholderen. (Fig. 9)
3. Kontroller at alle delene følger med. Se produktoversikten. Nødvendige verktøy: Skrutrekker

Slik monterer du filterposen

1. Sett hovedbryteren i stillingen 0.
2. Koble fra produktet. (Fig. 10)
3. Løsne klemmene, og løft av motorenheten. (Fig. 8)
4. Sett filterposen i støvbeholderen.
5. Fest pappdelen av filterposen på vakuuminngangen. Kontroller at gummimembranen går forbi forhøyningen på vakuuminngangen. (Fig. 11)
6. Sett motorenheten på støvbeholder, og lås klemmene. (Fig. 12)

1. Skyv rørholderen vertikalt på forlengelsesrøret.
2. Bruk en skrutrekker til å montere rørholderen i riktig høyde for forlengelsesrøret. (Fig. 19)

Bruk

Innledning

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Før produktet brukes må du sørge for at frekvensen og spenningen angitt på typeskiltet er den samme som nettspenningen.

1. Kontroller at hovedbryteren er satt til «0». (Fig. 10)

2. Kontroller at riktige filtre er på plass i produktet.

3. Sett slangen inn i vakuuminngangen foran på produktet. Skyv slangen forever til den sitter godt festet i vakuuminngangen. (Fig. 16)

4. Koble de to forlengelsesrørene til håndtaket. Vri forlengelsesrørene for å sikre at de sitter godt på plass.

5. Koble et munnstykke til forlengelsesrøret. Velg munnstykke basert på materialtypen som skal rengjøres.

6. Koble støpselet til stikkontakten.

7. Vri hovedbryteren til posisjon «I» for å starte produktet. (Fig. 17)

1. Vri hovedbryteren til posisjon «0» for å stoppe produktet.

2. Koble produktet fra stikkontakten. (Fig. 10)

Slik bruker du blåsefunksjonen

1. Sett slangen inn i åpningen på baksiden av produktet. (Fig. 21)

2. Koble støpselet til stikkontakten.

3. Sett hovedbryteren i stillingen «I». (Fig. 17)

4. Juster blåseeffekten på håndtaket eller med hovedbryteren*. *Bare tilgjengelig på enkelte modeller. (Fig. 22)

Slik bruker du kontakten for elektroverktøy\*

*Bare tilgjengelig på enkelte modeller.

OBS: Følg bruksanvisningen og sikkerhetsinstruksjonene for apparater som er koblet til kontakten for elektroverktøy.

Merk: Det maksimale strømforbruket til det tilkoblede verktøyet oppgis i avsnittet Tekniske data på side 237.

1. Kontroller at bryteren på elektroverktøyet er i stillingen «0». (Fig. 23)
2. Koble håndtaket fra slangen. Trykk klemmene på slangeenden (A), og trekk ut håndtaket (B). (Fig. 24)
3. Koble til adapteren for elektroverktøyet. (Fig. 25)
4. Juster sugeeffekten på adapteren for elektroverktøyet eller med hovedbryteren*. *Bare tilgjengelig på enkelte modeller. (Fig. 26)
5. Koble slangen til vakuuminngangen til produktet og til elektroverktøyet. Koble kabelen på elektroverktøyet til den elektriske tilkoblingen på produktet. (Fig. 27)
6. Kontroller at bryteren på elektroverktøyet er i stillingen «0». (Fig. 23)
7. Vri hovedbryteren på produktet til stillingen for elektroverktøy (A).
8. Vri bryteren for elektroverktøy til «I» (B). (Fig. 28)

Merk: Du kan starte og stoppe produktet ved å bruke hovedbryteren på produktet (A) eller elektroverktøyet (B).

Slik rengjør du væske

Merk: Produktet har et flottørsystem som stopper luftstrømmen gjennom produktet när maksimalt væskenivå er nådd.

OBS: Ikke rengjør væsker uten at flottørsystemet er i posisjon.

1. Kontroller at filteret og filterstrammeren (flottørsystemet) er i riktig posisjon. Se Slik skifter du filteret på side 236. Fjern filterposen hvis den er installert.
2. Bruk gulvmunnstykket til rengjøring av væske.
3. Når du när maksimalt væskenivå, kan du høre en merkbar endring av motorlyden. Sugeeffekten reduseres.
4. Stopp produktet. Se Slik stopper du produktet på side 234
5. Tøm støvbeholderen. Se Slik tømmer du støvbeholderen etter innsamling av væsker på side 235.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Regelmessig service og inspeksjon

• Regelmessig service og inspeksjon av produktet må gjøres av kvalifisert personell i tråd med aktuelle lover og bestemmelser.
• Elektriske tester for jordingskontinuitet, isolasjonsmotstand, og tilstanden til den fleksible ledningen må utføres regelmessig.
• Hvis det finnes feil, må produktet tas ut av bruk og repareres av en godkjent servicetekniker.

Vedlikehold av produkter i støvklasse L

Følgende gjelder for produkter i støvklasse L, WDC 325L.

• Under vedlikehold og rengjøring må produktet brukes på en sikker måte av vedlikeholdspersonell eller andre personer.
• På vedlikeholdsområdet:
• Bruk filtrert obligatorisk luftstrøm.
• Bruk verneklær.
• Rengjør vedlikeholdsområdet, slik at ingen skadelige materialer spres til andre områder.

- Hvis delene ikke kan rengjøres ordentlig under vedlikehold og reparasjon:

• Legg delene i poser som er forsvarlig forseglet.
• Avhend delene i samsvar med lover og forskrifter.

Slik tømmer du støvbeholderen etter innsamling av væsker

1. Stopp produktet. Se Slik stopper du produktet på side 234
2. Koble slangen fra vakuuminngangen ved å trekke ut slangen.
3. Løsne klemmene, og løft av motorenheten. (Fig. 8)
4. Tøm støvbeholderen ved å vippe den bakover og helle væsken i et sluk. *Håndtaket finnes bare på enkelte modeller. (Fig. 29)

OBS: Du må alltid tømme og rengjøre støvbeholderen og flottørsystemet etter at væsken er fanget opp. Du må ikke samle opp væske uten at flottørsystemet og filteret er montert på produktet.

1. Sett motorenheten på støvbeholder, og lås klemmene. (Fig. 12)

Slik tømmer du støvbeholderen etter tørrengjøring

1. Stopp produktet. Se Slik stopper du produktet på side 234.
2. Løsne klemmene, og løft av motorenheten. (Fig. 8)
3. Gjennomfør en kontroll for å se om filterposen er full.
4. Fjern filterposen hvis den er full.

OBS: Ikke samle opp tørt materiale uten at filteret og filterposen er på plass.

1. Sett inn en ny filterpose. Se Slik monterer du filterposen på side 233.

Merk: Sugeeffekten til produktet er avhengig av dimensjonene og kvalitet på filteret og filterposen. Bruk bare filter og filterposer fra Husqvarna.

1. Sett motorenheten på støvbeholder, og lås klemmene. (Fig. 12)

Slik rengjør du filteret og filterrengjøringssystemet

Produktet har et halvautomatisk filterrengjøringssystem. Bruk filterrengjøringssystemet regelmessig, spesielt när rengjøringsytelsen ikke lenger er tilstrekkelig. Regelmessig bruk av filterrengjøringssystemet øker levetiden til filteret.

1. Rengjør filteret når sugeeffekten ikke lenger er tilstrekkelig. (Fig. 30)
2. Sett slangen inn i vakuuminngangen på forsiden av produktet. (Fig. 16)
3. Koble apparatet til stikkontakten.
4. Sett hovedbryteren i stillingen «I». (Fig. 17)
5. Legg håndtaket i hånden din (A) for å suge på håndflaten din.
6. Slå på knappen for filterrengjøring tre ganger med knyttneven (B). (Fig. 31)
7. Hvis sugeeffekten ikke er tilstrekkelig, fjerner du filteret. Se Slik skifter du filteret på side 236.
8. Rist, børst eller vask filteret for å rengjøre det.

9. La filteret tørke.

10. Monter filteret. Se Slik monterer du filterposen på side 233.

Slik rengjør du produktet på utsiden

1. Stopp produktet. Se Slik stopper du produktet på side 234.
2. Rengjør produktet med en tørr klut og litt poleringsspray.

Slik skifter du filteret

Produktet er konstruert for kontinuerlig tungt arbeid. Støvfilteret må erstattes avhengig av antall driftstimer.

1. Stopp produktet. Se Slik stopper du produktet på side 234.
2. Løsne klemmene, og løft av motorenheten. (Fig. 8)
3. Roter filterstrammeren (A) mot klokken, og dra den ut. Trekk ut filteret (B). (Fig. 32)
4. Sett inn det nye filteret (A). Monter filterstrammeren (B), og roter den med klokken. (Fig. 33)

5. Kontroller at filteret og filterstrammeren er i riktig posisjon. (Fig. 34)

6. Sett motorenheten på støvbeholder, og lås klemmene. (Fig. 12)

Slik skifter du ut filterposen

1. Stopp produktet. Se Slik stopper du produktet på side 234.
2. Løsne klemmene, og løft av motorenheten. (Fig. 8)
3. Gjennomfør en kontroll for å se om filterposen er full. Fjern filterposen hvis den er full.
4. Dra pappdelen til den gamle filterposen fra vakuuminngangen.
5. Løft filterposen (A), og kast den.
6. Sett den nye filterposen inn i støvbeholderen (B).
7. Fest pappdelen til filterposen på vakuuminngangen (C). Kontroller at gummimembranen går forbi forhøyningen på vakuuminngangen. (Fig. 35)
8. Sett motorenheten på støvbeholder, og lås klemmene. (Fig. 12)

Transport, oppbevaring og avhending

Transport og oppbevaring

- Etter bruk:

• Koble støpselet fra kontakten når produktet ikke er i bruk.
• Rull opp ledningen fra enden som er festet til produktet.
• Bruk kabelholderen til å feste ledningen til motorenheten.
• Rull opp slangen.
• Bruk slangeholderen til å feste slangen på motorenheten.

- Transport:

- Oppbevar produktet på et tørt og frostfritt sted.

Følg disse trinnene for å gjøre produktet ubrukelig.

1. Koble produktet fra stikkontakten.
2. Klipp av strømledningen.
3. Ikke kast batteriet som vanlig husholdningsavfall.

Avhending (i samsvar med 2012/19/EC):

Dette produktet må ikke avhendes som vanlig husholdningsavfall. Det må avhendes i samsvar med lokale miljøforskrifter.

Sørg for at produktet avhendes via et godkjent avfallsmottak der du bor.

(Fig. 5)

Tekniske data

Tekniske data

	EU/CH NO AU/N		NZ USA
	WDC 220	WDC 325L W	DC 220 WDC	325L WDC	220 WDC 325L WDC 225
Spenning, V 220–240 220	-240 220–240	20 220–240 2	20–240 220–	240 110–120
Strømdel, W 1000 1200 1	1000 1000 1000	1000 1000
Strømforbruk ved tilkob-let apparatstøpsel, W	-	2400/1100	- 1900	- 1300 -
Frekvens, Hz 50/60 50–60	50/60
Sikring, A 10 16/10 13 13	10 10 15
Beskyttelseskategori (fukt, støv)	IPX4
Beskyttelsesklasse (elektrisk)	II(Fig. 4)	I	II(Fig. 4)	I	II(Fig. 4)	I	II(Fig. 4)
Luftvolumstrøm, l/min	3600 370	3600 3600	3600 3600 3	200
Luftvolumstrøm, cfm	127	130	127	127	127	127	113
Vakuum, mbar	210	235	210	210	210	210	210
Lydtrykknivå ved 1 m, EN 60704-1, dB(A) +/- 2	72
Vibrasjon ISO 5349, m/s ^2 +/- 1	<1,5
Vekt, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Bredde, mm	377	376	377	376	377	376	377
Dybde, mm	385	392	385	392	385	392	392
Høyde, mm	506	533	506	530	506	530	550

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.:

[phone], erklærer med dette at støvsugeren

Husqvarna WDC 220, 3325L samsvarer med kravene i RÅDSDIREKTIV:

- fra 17. mai 2006, «angående maskiner» 2006/42/EF

- fra 26. februar 2014 «angående elektromagnetisk kompatibilitet» 2014/30/EU

Følgende standarder er blitt tillempet:

EN 60335-1:2012+A11:2014, EN 60335-2-69:2012, EN

55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015,

EN 61000-3-2:2014, EN 61000-3-3:2013

Hvis ikke annet er angitt, er de ovenfor oppgitte standarder de nyeste publiserte versjonene.

Huskvarna, 2018-08-01

Conwn G

Cornelia Ekbladh, direktør for produktforvaltning

SPIS TREŚCI

Wstep....239

Originale instruksjoner
