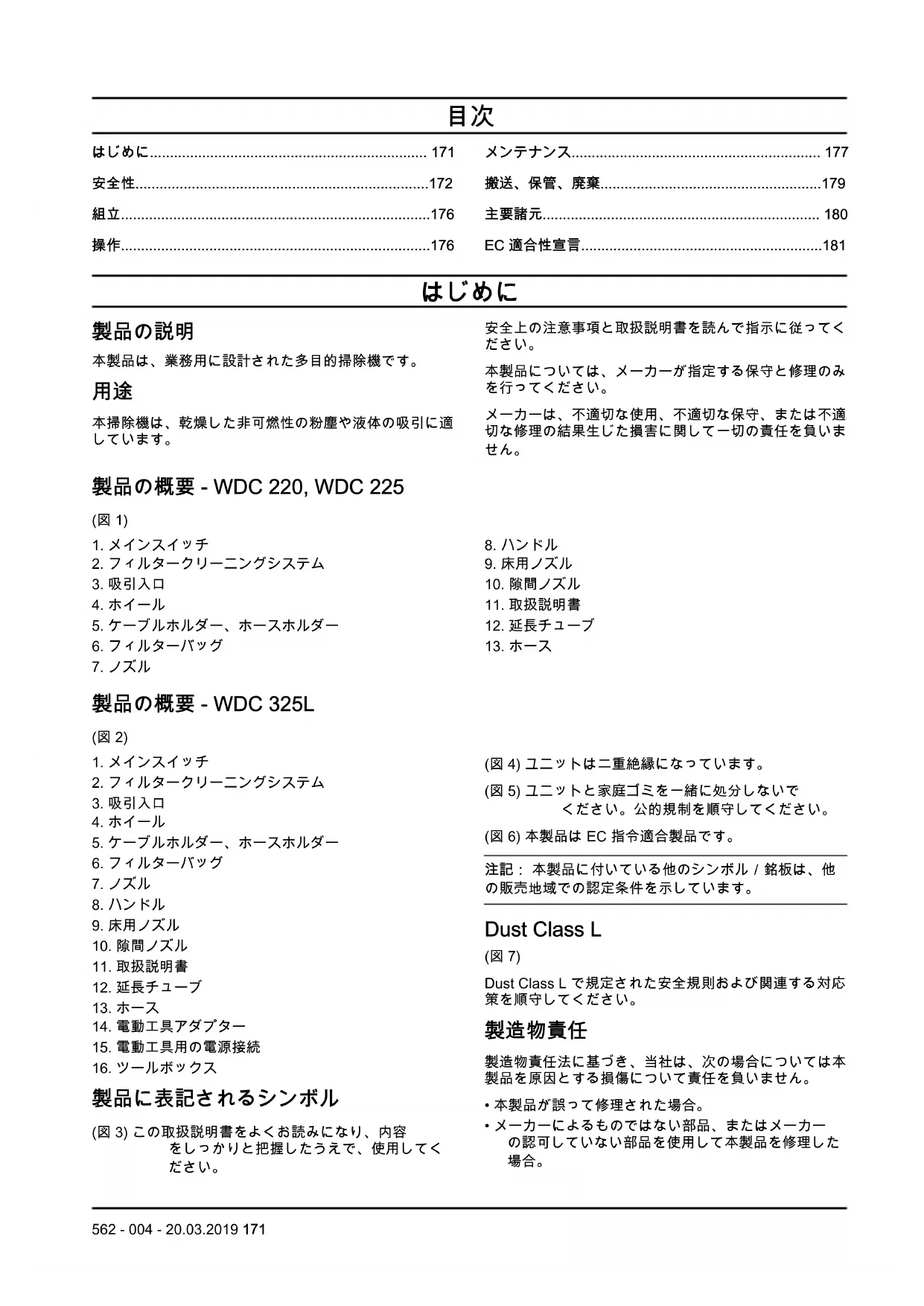

使用説明書 WDC 225 HUSQVARNA

本製品は、業務用に設計された多目的掃除機です。

本掃除機は、乾燥した非可燃性の粉塵や液体の吸引に適

安全上の注意事項と取扱説明書を読んで指示に従ってく

本製品については、メーカーが指定する保守と修理のみ

メーカーは、不適切な使用、不適切な保守、または不適 切な修理の結果生じた損害に関して一切の責任を負いま

製品の概要 - WDC 220, WDC 225

製品に表記されるシンボル (図 3) この取扱説明書をよくお読みになり、内容 をしっかりと把握したうえで、使用してく

(図 4) ユニットは二重絶縁になっています。 (図 5) ユニットと家庭ゴミを一緒に処分しないで ください。公的規制を順守してください。 (図 6) 本製品は EC 指令適合製品です。 注記： 本製品に付いている他のシンボル／銘板は、他 の販売地域での認定条件を示しています。 Dust Class L (図 7) Dust Class L で規定された安全規則および関連する対応 策を順守してください。

製造物責任法に基づき、当社は、次の場合については本 製品を原因とする損傷について責任を負いません。

• メーカーによるものではない部品、またはメーカー の認可していない部品を使用して本製品を修理した

562 - 004 - 20.03.2019 171• メーカーによるものではないアクセサリー、または

メーカーの認可していないアクセサリーを本製品に

• 認定サービスセンターまたは認定機関で本製品が修

警告、注意、注記は、取扱説明書の特に重要な部分を示

警告： 取扱説明書の指示に従わない場合、 使用者が負傷したり、死亡したりするか、 あるいは付近の人に損傷を与える危険があ

注意： 取扱説明書の指示に従わない場合、 製品や他の物品、または隣接するエリアに 損傷を与える危険があることを意味しま

注記： 特定の状況で必要とされる詳細情報を提供する

警告： 本製品を使用する前に、以下の警告 指示をお読みください。

本製品／アクセサリーが損傷 している場合は、認定サービ スセンターで修理する必要が あります。損傷した製品は使

お子様は本機を使用しないで ください。警告指示を理解し ていない人に本製品の操作ま たは保守を任せないでくださ

本製品は、必ず監督者の下で 操作する必要があります。

身体的、精神的にハンディキ ャップを持った人が本製品を 使用する場合は、常に監督者

お子様が本掃除機で遊ばない ように指導してください。

フィルターが正しく装着され ていない場合は、本製品を使

次のような場合は、本製品を 停止して主電源のプラグを抜

電源コードが差し込まれた状 態で、その場から離れること はお止めください。使用され ていないときや保守を行う前 には、主電源のプラグを抜い

コードまたはプラグが損傷し ている場合は、本製品を使用 しないでください。プラグを 抜く際には、電源コードでは なく、プラグ本体をつかんで ください。濡れた手でプラグ または本製品に触れないでく ださい。コードを取り外す前 に、すべてのスイッチをオフ

コードで本製品を引っ張らな いでください。コードをハン

562 - 004 - 20.03.2019ドルとして使用しないでくだ

さい。コードをドアで挟んだ り、とがった角や先端のある ところにコードを巻き込んだ りすることはお止めくださ い。本製品がコードの上に乗 らないようにしてください。 高温の表面にコードを近づけ

可動部や開口部に髪の毛、ゆ ったりとした衣類、指、その 他身体の一部が接触しないよ うにしてください。開口部に 異物を入れたり、開口部が塞 がれた状態で使用しないでく ださい。埃、糸くず、髪の 毛、その他空気の流れを妨げ る異物が開口部を塞いでいな

WDC 220, WDC 225 は、危険 な粉塵の掃除には適していま

ガソリンなどの引火性または 可燃性の液体を吸引したり、 それらがある場所で使用した

タバコ、マッチ、高温の灰な ど、燃えているものや煙を出 しているものを吸い込まない

階段を清掃するときは細心の 注意を払ってください。

本製品から泡や液体が漏れる 場合は、直ちに本製品を停止

本製品を水ポンプとして使用 することはできません。

本製品は、適切にアース処理 された主電源ソケットに接続 してください。壁コンセント や延長ケーブルには、有効な 保護コンダクターが必要です （二重絶縁されていない製品

本製品をはしごや踏み台とし て使用しないでください。

掃除機の排気が室内に排出さ れる場合は、部屋の換気を十 分に行わなければなりませ ん。使用する前に、国の規制

Dust Class L 適合製品、WDC 325L のについては、使用前に 作業者の指導と訓練を行って

Dust Class L 適合製品、WDC 325L の場合は、次の手順に従

本製品は、乾燥した不燃性 の埃、液体、OEL

の清掃に使用できます。 Dust Class L（IEC 60335-2-69）。このクラス

Dust Class L 適合製品は、 テスト済みのフィルター材 を使用しています。透過性 の最大値は 1 ％です。廃棄 に関しては、特別な要件は

注記： 地域の法律を参照してください。お住まいの地 域の法律によっては、作業者の年令制限が設けられてい

二重絶縁式製品の安全性 警告： このマニュアルに記載されているよ うに、本製品では必ずメーカーが推奨する アクセサリーを使用してください。 警告： 英国のみに適用されます。これらの 重要な注意事項を参照してください。これ らの注意事項は、安全性と効率性を重視し て用意されました。作業者は、認定インス トラクタによる訓練を受ける必要がありま す。作業者は、操作時に適用される関連法 規制をすべて知っている必要があります。 警告： 本製品を接続する前に：主電源の電 圧と周波数が、湿式／乾式掃除機の銘板に 記載されたデータと一致することを確認し

警告： 本製品は二重絶縁されています。 Husqvarna の交換部品を必ず使用してくだ さい。二重絶縁式製品の保守点検方法につ いては、取扱説明書を参照してください。 警告： 本製品には、特別に設計されたコー ドが装備されており、損傷を受けた場合に は、同じタイプのコードと交換しなければ なりません。このコードは正規サービスセ ンターおよび販売店で販売されており、訓 練を受けた担当者により取り付けられる必

警告： 二重絶縁式製品の保守点検では、シ ステムの知識が必要になります。二重絶縁 式掃除機では、アースを使用する代わり に、2 つの絶縁システムが搭載されていま す。二重絶縁式掃除機にはアースが装着さ れていません。また、追加装着する必要も ありません。保守点検は、資格のあるサー ビス担当者のみが行う必要があります。二 重絶縁式掃除機用交換部品は、交換される 古い部品と全く同じでなければなりませ ん。二重絶縁式製品は、「DOUBLE INSULATION（二重絶縁）」または 「DOUBLE INSULATED（二重絶縁式）」 と記載されています。シンボルが本製品に 記載されている場合もあります。

• 掃除機は、残余電流回路遮断器を介して接続するこ

• 保護クラスが維持されるように、電気部品（ソケッ ト、プラグ、および継手）を準備し、延長リードを

• 電源リード、延長コードのコネクタおよび継手は、 防水でなければなりません。

• 延長リードは、メーカー指定のものか、高品質のも のを必ず使用してください。

• 延長リードを使用する場合、ケーブルの最小断面サ

警告： 掃除機の上部に は、作動中コンポーネン トが搭載されています。 作動中コンポーネントに 接触すると重大な怪我ま たは死に至る怪我を引き

傷があると感電する危険 があります。損傷のある 主電源リードに触れると 重大な怪我または死に至 174 562 - 004 - 20.03.2019る怪我を引き起こす可能

主電源リードを損傷させない でください（車輪でひいた り、引っ張ったり、押しつぶ

電源コードが損傷したり老朽 化の兆候を示したりしていな いか、定期的に確認します。

危険回避のため、電気ケーブ ルに損傷がある場合は、認定 Husqvarna 販売店またはこれ と同等な技能のある者が交換 を行う必要があります。

どのような状況でも、電源コ ードを作業者の指やその他体 の一部に巻きつけてはなりま

は、取扱説明書に記載さ れた目的でのみ使用して ください。異なる機器へ の接続は損傷をもたらす

電気機器に接続する前に、必 ず、本製品と接続される電気 機器を停止してください。

接続する電気機器の取扱説明 書を読み、そこに記載されて いる安全上の注意事項を守っ

による損傷。電気機器は 不適当な電源電圧が接続 されると損傷を受ける可

主電源の電圧と周波数が、湿 式／乾式掃除機の銘板に記載 されたデータと一致すること

• 液体を吸引する前に、フィルターバッグを取り外し ます。フロートや水位制限が正しく機能しているこ

• 特別なフィルターエレメントまたはフィルタースク

• 本製品から泡が出てきた場合は、直ちに使用を中止 し、タンクを空にしてください。

警告： 危険物質を清掃しないでください。 健康被害の誘因となります。

• 熱を帯びている物質（火のついたタバコ、温度

• 可燃性、爆発性、刺激性の液体（ガソリン、溶 剤、酸、アルカリなど）

• 可燃性、爆発性の粉塵（マグネシウム、アルミ

スペア部品とアクセサリー 注意： 製品の安全のために、 のスペア部品 とアクセサリーを必ず使用してください。

• Husqvarna から購入したスペア部品およびアクセサ リーを必ず使用してください。

• 本製品の付属ブラシ、または取扱説明書に記載され たブラシを必ず使用してください。

562 - 004 - 20.03.2019

175爆発性または引火性の環境での使用 注意： 爆発性または引火性の環境で、本製 品を使用しないでください。引火性の環境 を生起する可能性がある液体、ガス、また は蒸気の中で本製品を使用しないでくださ

警告： 粉塵は、健康上の問題を引き起こす 可能性があります。本製品には、送風機能 が備わっています。密閉された環境で無作 為に外へ向けて送風を行わないでくださ い。送風機能は、きれいなホースを利用で きるときに限定してください。 メンテナンスのための安全注意事項 警告： 本製品の保守を行う前に、以下の警 告指示をすべて読んでください。 集塵コンテナを空にするには 注意： 清掃した物質が環境に対して有害に なる可能性があります。法規制に従ってゴ ミを廃棄してください。

警告： 本製品を組み立てる前に、安全に関 する章を読んで理解してください。

1. 留め金のロックを外し、モーターユニットを持ち上

2. 集塵コンテナからアクセサリーを取り外します。

3. すべての部品が含まれていることを確認します。製

品の概要を参照してください。必要な工具：ドライ

1. メインスイッチを「0」の位置にして電源を切りま

2. 製品の電源コードを外します。 (図 10)

3. 留め金のロックを外し、モーターユニットを持ち上

4. 集塵コンテナにフィルターバッグを取り付けます。

5. フィルターバッグの厚紙部分を吸引入口に取り付け

ます。ゴム製シール弁を吸引入口の突起の先までは めこみます。 (図 11)

6. 集塵コンテナにモーターユニットを取り付けて留め

金をロックします。 (図 12) アクセサリーを取り付けるには

1. アクセサリーはすぐに手が届くところに置いておい

2. 製品の後部にツールボックスを取り付けます。 (図

3. 製品の後部にケーブル／ホース用のホルダーを取り

付けます。 (図 15) ホースを取り付けるには

1. ホースを製品前部の吸引入口に取り付けます。 (図

3. メインスイッチを「I」の位置にして電源を入れま

4. ハンドルまたはメインスイッチで吸引力を調整しま

す*。*一部モデルのみ。 (図 18) チューブホルダーを取り付けるには

1. 延長チューブ上でチューブホルダーを垂直に動かし

2. ドライバーを使用して、延長チューブの正しい高さ

でチューブホルダーを取り付けます。 (図 19)

3. 延長チューブを製品後部のホルダーに収めます。

警告： 本製品を操作する前に、安全に関す る章をお読みになり、内容を理解してくだ

本製品を使用する前に、銘板に記載されている周波数と 電圧が電源と同じであることを確認します。

1. メインスイッチが「0」の位置にあることを確認し

2. 正しいフィルターが本製品の所定の位置にあること

176 562 - 004 - 20.03.20193. ホースを製品前部の吸引入口に取り付けます。吸引 入口内の所定の位置でしっかりと固定されるまで、 ホースを前方に差し込みます。 (図 16)

4. ハンドルが付いた 2 本の延長チューブを接続しま

す。延長チューブをひねって、チューブが正しい位 置にあることを確認します。

5. ノズルを延長チューブに取り付けます。清掃する物

7. メインスイッチを「I」の位置にして、本製品を作動

1. メインスイッチを「0」の位置にして、本製品を停

2. 主電源からプラグを外します。 (図 10)

1. 本製品の後部にある開口部にホースを取り付けま

3. メインスイッチを「I」の位置にして電源を入れま

4. ハンドルまたはメインスイッチで送風力を調整しま

す*。*一部モデルのみ。 (図 22) 電動工具ソケットを使用するには*

電動工具ソケットに接続する電気機 器の取扱説明書と安全上の注意事項に従っ

注記： 接続された工具の最大消費電力については、

要諸元 180 ページ セクションに記載されています。

1. 電動工具のスイッチが「0」の位置にあることを確

2. ホースからハンドルを外します。ホースエンド

（A）のハッチを押し、ハンドル（B）を引き出しま す。 (図 24)

3. 電動工具アダプターを接続します。 (図 25)

4. 電動工具アダプターまたはメインスイッチで吸引力

を調整します*。*一部モデルのみ。 (図 26)

5. 本製品の吸引入口と電動工具にホースを取り付けま

す。電動工具のケーブルを本製品の電気接続部につ なぎます。 (図 27)

6. 電動工具のスイッチが「0」の位置にあることを確

7. 本製品のメインスイッチを電動工具の位置（A）に

8. 電動工具のスイッチを「I」（B）に回します。 (図

28) 注記： 本製品（A）または電動工具（B）のメイン スイッチで、本製品の始動と停止を操作できます。

注記： 本製品は、最高液面で製品内のエアフローを停 止するフロートシステムを装備しています。 注意： フロートシステムが所定の位置にな い状態では、液体を清掃しないでくださ

1. フィルターとフィルターテンション（フロートシス

テム）が正しい位置にあることを確認します。

い。フィルターバッグが取り付けられている場合は

2. 床用ノズルを使用して液体を清掃します。

3. 最大液体容量に達すると、モーター音が明らかに変

わるのが聞き取れます。吸引力が低下します。

警告： メンテナンスを行う前に、安全に関 する章をお読みになり、内容を理解してく

本製品のすべての整備と修理作業には、特別な訓練が必 要です。当社では責任をもって専門的な修理と整備作業 を提供します。お客様の販売店がサービス代理店でない 場合は、最寄りのサービス代理店に関する情報をお問い

• お使いの製品は関連する法律や規制に従い、有資格 者により定期的に保守点検が行われなければなりま

• アース導通試験、絶縁抵抗、柔軟電線の状態は頻繁 に確認する必要があります。

• 欠陥が見つかった場合、本製品の使用を直ちに停止 し、承認された保守技術者が修理する必要がありま

Dust Class L 適合製品、WDC 325L の場合は、次の手

• 保守や洗浄の際は、保守担当者やその他の人員の安 全に十分に配慮して、本製品を取り扱ってくださ

• 有害な物質が外部に流出しないように、保守エ

• 保守、修理の際に部品を十分に洗浄できない場合：

• 部品は、法規制に従って廃棄します。 濡れたもの吸引後に集塵コンテナを空

2. ホースを引いて、ホースを吸引入口から取り外しま

3. 留め金のロックを外し、モーターユニットを持ち上

4. 集塵コンテナを後方に傾けて空にして、液体をフロ

アの排水口に流します。*この取り扱いは一部のモデ ルのみ。 (図 29) 注意： 液体を吸引した後は、液体を抜 いてコンテナやフロートシステムを必ず 洗浄します。フロートシステムとフィル ターを本製品に取り付けていない場合 は、液体を吸引しないでください。

5. 集塵コンテナにモーターユニットを取り付けて留め

金をロックします。 (図 12) 乾いたものを吸引後に集塵コンテナを

2. 留め金のロックを外し、モーターユニットを持ち上

3. フィルターバッグが満杯かどうかを確認します。

4. フィルターバッグが満杯になっている場合は取り外

フィルターとフィルターバッグ を取り付けていない場合は、乾いたもの を吸引しないでください。

5. 新しいフィルターバッグを取り付けるには、

ターバッグを取り付けるには 176 ページ

本製品の吸引効率は、フィルターおよびフィ ルターバッグの寸法と品質により異なります。 Husqvarna のフィルターとフィルターバッグのみを

6. 集塵コンテナにモーターユニットを取り付けて留め

金をロックします。 (図 12) フィルター、フィルタークリーニング システムを洗浄するには この製品には半自動フィルタークリーニングシステムが 搭載されています。空気清浄性能が落ちる前に、定期的 にフィルタークリーニングシステムを使用します。フィ ルタークリーニングシステムを定期的に使用すると、フ ィルターの寿命が延びます。

1. 吸引力が落ちた場合は、フィルターをクリーニング

2. ホースを製品前部の吸引入口に取り付けます。 (図

4. メインスイッチを「I」の位置にして電源を入れま

5. 手の平（A）にハンドルを当てて、手の平で吸引力

6. 拳（B）でフィルタークリーニングボタンを 3 回押

7. 吸引力が十分ではない場合は、フィルターを取り外

フィルターを交換するには 178 ページ

8. 振る、ブラシをかける、水洗いするなど、適切な方

2. 本製品は乾いた布と少量の艶出しスプレーにて清潔

フィルターを交換するには 本製品は、連続した重作業を考慮して設計されていま す。使用時間に応じて、ダストフィルターを交換する必

2. 留め金のロックを外し、モーターユニットを持ち上

3. フィルターテンション（A）を反時計回りに回して

引き出します。フィルター（B）を引き抜きます。 (図 32)

562 - 004 - 20.03.20194. 新しいフィルターを取り付けます。フィルターテン

ション（A）を取り付けて、時計回りに回します。 (図 33)

5. フィルターとフィルターテンションを正しく取り付

6. 集塵コンテナにモーターユニットを取り付けて留め

金をロックします。 (図 12) フィルターバッグを交換するには

2. 留め金のロックを外し、モーターユニットを持ち上

3. フィルターバッグが満杯かどうかを確認します。フ

ィルターバッグが満杯になっている場合は取り外し

4. 古いフィルターバッグの厚紙部分を吸引入口から取

5. フィルターバッグ（A）を持ち上げて廃棄します。

6. 集塵コンテナ（B）に新しいフィルターバッグを取

7. フィルターバッグの厚紙部分を吸引入口（C）に取

り付けます。ゴム膜が吸引入口の高さを越えている ことを確認します。 (図 35)

8. 集塵コンテナにモーターユニットを取り付けて留め

• 本製品が動作していない場合は、プラグを主電

• 本製品から出ているコードを巻き取ります。

• ケーブルホルダーを使用して、モーターユニッ トにコードを取り付けます。

• ホースホルダーを使用して、モーターユニット にホースを取り付けます。

• モーターユニットの留め金をすべて固定しま

• 集塵コンテナに液体が入っている場合は、本製 品を傾けないでください。

• クレーンフックで本製品を持ち上げないでくだ

• 本製品は、乾燥した霜の降りない場所に保管し

本製品をリサイクルするには 製品を使用できないようにするには、次の手順に従いま

3. 通常の家庭ゴミとして本製品を処分しないでくださ

廃棄（2012/19/EC を順守）： 本製品は、通常の家庭ゴミと一緒に廃棄しないでくださ い。地域の環境規制に従って廃棄する必要があります。 本製品は、必ずお住まいの地域のリサイクル回収センタ ーを通じて廃棄してください。 (図 5)

/1100 - 1900 - 1300 - 周波数（Hz） 50/60 50/60 50/60 ヒューズ（A） 10 16/10 13 13 10 10 15

(図 4) I II (図 4) I II (図 4) I II (図 4) 空気流量（l／分） 3600 3700 3600 3600 3600 3600 3200 空気流量（CFM） 127 130 127 127 127 127 113 吸引力（mbar） 210 235 210 210 210 210 210 1 m での音圧レベル、 EN 60704-1、dB（A） +/- 2

+/- 1 <1.5 質量（kg） 7.5 8.5 7.5 8.5 7.5 8.5 7.5 幅（mm） 377 376 377 376 377 376 377 奥行き（mm） 385 392 385 392 385 392 392 高さ（mm） 506 533 506 530 506 530 550 180 562 - 004 - 20.03.2019EC 適合性宣言 EC 適合性宣言 Husqvarna AB、SE-561 82 Huskvarna、スウェーデ ン、電話：+ 46-36-146500 は、この掃除機 Husqvarna WDC 220, 3325L が欧州委員会指令の要件に適合してい

• 2006 年 5 月 17 日付「機械類に関する」 2006/42/EC

• 2014 年 2 月 26 日付「電磁波適合性に関する」 2014/30/EU 次の標準規格にも適合しています。 EN 60335-1:2012+A11:2014, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 別途記載のない限り、上記規格が最新版です。 Huskvarna, 2018-08-01 プロダクトマネジメントディレクタ、Cornelia Ekbladh
