NÁVOD K OBSLUZE WDC 225 HUSQVARNA

• от 26 февруари 2014 г., „свързана с електромагнитната съвместимост“ 2014/30/ЕС Приложени са следните стандарти: EN 60335-1:2012+A11:2014, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Ако не е указано друго, посочените по-горе стандарти са последните публикувани версии. Huskvarna, 2018-08-01 Корнелия Екблад, директор продуктово управление 40 562 - 004 - 20.03.2019Obsah Úvod............................................................................. 41 Bezpečnost...................................................................42 Montáž..........................................................................46 Provoz...........................................................................47 Údržba.......................................................................... 48 Přeprava, skladování a likvidace.................................. 49 Technické údaje............................................................51 ES Prohlášení o shodě.................................................52 Úvod Popis výrobku Výrobek je víceúčelový vysavač navržený pro komerční využití. Zamýšlené použití Výrobek používejte k čištění suchého, nehořlavého prachu a kapalin. Prostudujte si bezpečnostní pokyny a návod k použití a řiďte se jimi. Na výrobku provádějte pouze údržbu a opravy, které jsou specifikovány výrobcem. Výrobce nepřebírá žádnou odpovědnost za škody, které vzniknou v důsledku nesprávného použití, nesprávné údržby nebo nesprávné opravy. Přehled výrobku WDC 220, WDC 225 (Obr. 1)

2. Systém pro čištění filtru

5. Držák kabelu, držák hadice

9. Hubice na podlahu

10. Hubice na štěrbiny

11. Návod k používání

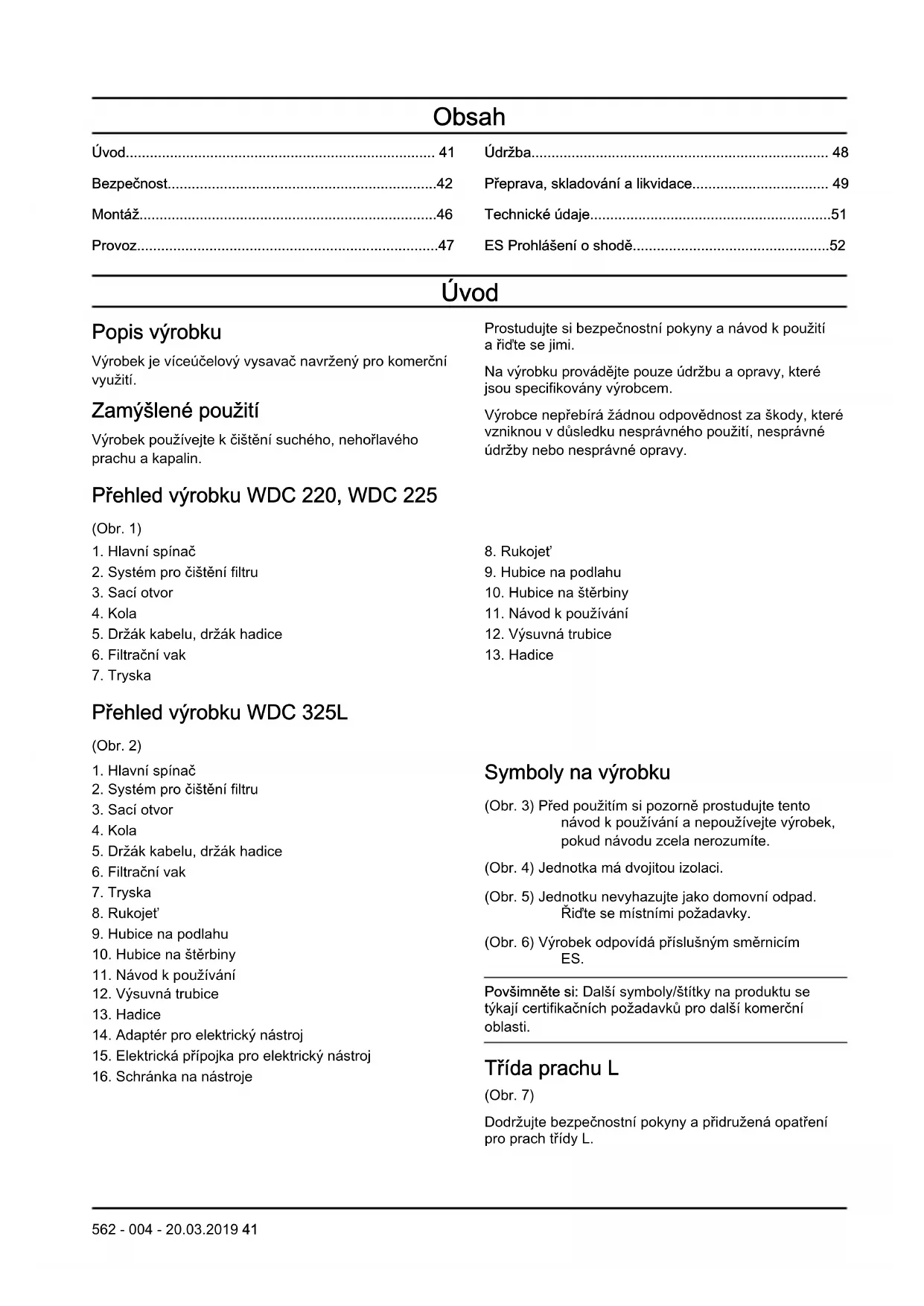

Přehled výrobku WDC 325L (Obr. 2)

2. Systém pro čištění filtru

5. Držák kabelu, držák hadice

9. Hubice na podlahu

10. Hubice na štěrbiny

11. Návod k používání

14. Adaptér pro elektrický nástroj

15. Elektrická přípojka pro elektrický nástroj

16. Schránka na nástroje

Symboly na výrobku (Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte. (Obr. 4) Jednotka má dvojitou izolaci. (Obr. 5) Jednotku nevyhazujte jako domovní odpad. Řiďte se místními požadavky. (Obr. 6) Výrobek odpovídá příslušným směrnicím ES. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. Třída prachu L (Obr. 7) Dodržujte bezpečnostní pokyny a přidružená opatření pro prach třídy L.

562 - 004 - 20.03.2019 41Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Jestliže výrobek a/nebo některé příslušenství je poškozeno, musí být opraveno schváleným servisním střediskem. Nepoužívejte poškozený výrobek.

Zamezte používání výrobku dětmi. Nedovolte, aby výrobek obsluhovala osoba, která nezná pokyny, ani aby takováto osoba prováděla údržbu výrobku.

Výrobek smí být provozován pouze pod dohledem.

Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem.

Děti musejí být pod dohledem, aby bylo zajištěno, že si s výrobkem nebudou hrát.

Nepoužívejte nebezpečné pracovní postupy.

Výrobek nepoužívejte bez filtrů ve správné pozici.

V následujících situacích výrobek vypněte a odpojte síťovou zástrčku:

Před čištěním a údržbou.

Jestliže se v prostoru nachází pěna nebo kapalina.

Když je výrobek připojen, neodcházejte od něj. Když není v provozu nebo je před údržbou, odpojte síťovou zástrčku.

Výrobek nepoužívejte, jestliže šňůra nebo zástrčka je

562 - 004 - 20.03.2019poškozená. Odpojení

provádějte tak, že držíte zástrčku, ne šňůru. Zástrčky ani výrobku se nedotýkejte mokrýma rukama. Před odpojením resetujte všechny ovládací prvky.

Výrobek netahejte za šňůru. Šňůru nepoužívejte jako držadlo. Šňůru nepřivírejte do dveří, šňůru netahejte přes ostré hrany nebo kolem ostrých rohů. Výrobkem nepřejíždějte šňůru. Dbejte na to, aby se šňůra nedostala do blízkosti horkého povrchu.

Dbejte na to, abyste se vlasy, volným oděvem, prsty nebo kteroukoliv částí svého těla nepřiblížili k otvorům nebo k pohyblivým součástem. Do otvorů nevkládejte předměty, vyvarujte se použití s ucpaným otvorem. Dbejte na to, aby se v otvorech nenacházel prach, chuchvalce, vlasy nebo jakékoliv jiné předměty nebo látky, které by mohly snížit průtok vzduchu.

Typem WDC 220, WDC 225 nevysávejte nebezpečný prach.

Nevysávejte hořlaviny nebo hořlavé kapaliny, jako je benzin. Výrobek nepoužívejte v prostorech, kde se takové produkty mohou nacházet.

Nevysávejte žádné předměty nebo látky, které hoří nebo doutnají, například cigarety, zápalky nebo horký popel.

Buďte opatrní při práci na schodech.

Jestliže z výrobku vychází pěna nebo kapalina, výrobek ihned vypněte.

Výrobek nepoužívejte jako čerpadlo na vodu.

Výrobek připojte do správně uzemněné síťové zásuvky. Síťová zásuvka a prodlužovací kabel musejí mít funkční ochranný vodič (platí pouze pro výrobky jiné než s dvojitou izolací).

Zajistěte, aby v pracovním prostoru bylo dobré proudění vzduchu.

Výrobek nepoužívejte jako žebřík nebo dvojitý žebřík.

Při použití odstraňovačů prachu je třeba zajistit v místnosti odpovídající míru výměny vzduchu, pokud je výstupní vzduch z vysavače vháněn do místnosti. Před používáním se řiďte národními předpisy.

Pro výrobky na odstraňování prachu třídy L, WDC 325L, operátora před používáním

562 - 004 - 20.03.2019

43výrobku vyškolte v následujícím:

Jak výrobek používat.

Nebezpečí spojené s materiálem, který má být vysáván.

Bezpečná likvidace vysátého materiálu.

Pro výrobky na odstraňování prachu třídy L, WDC 325L, platí následující:

Výrobek používejte k čištění suchého nehořlavého prachu a kapalin, nebezpečného prachu s hodnotou OEL

(OEL je zkratka pro termín Occupational Exposure Limit, limit pracovního vystavení). Třída prachu L (IEC 60335-2-69). Prach této třídy má hodnoty OEL

Výrobky na odstraňování prachu třídy L mají testovaný materiál filtru. Maximální stupeň propustnosti je 1%. Pro likvidaci není žádný zvláštní požadavek. Povšimněte si: Prostudujte si místní zákony. Může v nich být upraven věk operátora. Bezpečnost pro výrobky s dvojitou izolací VÝSTRAHA: Výrobek používejte výhradně tak, jak je to stanoveno v tomto návodu, výhradně s doporučeným příslušenstvím výrobce. VÝSTRAHA: Platí pouze pro UK: Prostudujte si tyto důležité pokyny.Tyto pokyny byly připraveny s ohledem na maximální bezpečnost a efektivitu. Operátor musí být vyškolen oprávněným instruktorem a musí rozumět těmto pokynům pro ovládání. Operátor musí znát všechny související předpisy a zákony, které jsou platné v době práce s výrobkem. VÝSTRAHA: Než výrobek připojíte: Ujistěte se, že napětí elektrické sítě a síťové napětí zdroje napájení odpovídá údajům na typovém štítku vysavače na mokré/suché vysávání. VÝSTRAHA: Tento výrobek má dvojitou izolaci. Používejte pouze náhradní součásti Husqvarna. Prostudujte si pokyny ohledně toho, jak provádět servis na výrobcích s dvojitou izolací. VÝSTRAHA: Tento výrobek má speciální šňůru. Jestliže je tato šňůra poškozená, musí se nahradit šňůrou stejného typu. Ta je k dispozici ve schválených servisních střediscích a u schválených obchodních zástupců a musí být namontována oprávněnými pracovníky. VÝSTRAHA: Servis na výrobcích s dvojitou izolací vyžaduje znalost systému. Výrobky s dvojitou izolací jsou vybaveny dvěma systémy izolace místo uzemnění. Výrobek s dvojitou izolací není vybaven žádnými uzemňovacími prostředky a ani zařízení nesmí být doplněno žádným prostředkem pro uzemnění. Servis smí být prováděn pouze oprávněnými servisními pracovníky. Náhradní součásti pro výrobek s dvojitou izolací musejí být totožné se součástmi, které jsou jimi nahrazeny. Výrobek s dvojitou izolací je označen slovy „DVOJITÁ IZOLACE“ nebo „S DVOJITOU IZOLACÍ“. Rovněž může být na výrobku použit symbol. Elektrická bezpečnost

• Doporučuje se, aby tento vysavač byl připojen prostřednictvím proudového chrániče.

• Uspořádejte elektrické součásti (zásuvky, zástrčky a spojky) a položte prodlužovací přívod tak, aby byla dodržena třída ochrany.

• Konektory a spojky napájecích šňůr a prodlužovacích přívodů musejí být vodotěsné.

562 - 004 - 20.03.2019Prodlužovací přívod

• Jako prodlužovací přívod používejte výhradně verzi specifikovanou výrobcem nebo verzi, jejíž kvalita je vyšší.

• Při použití prodlužovacího přívodu zkontrolujte minimální průřezy kabelu: Délka kabelu Průřez < 16 A < 25 A < 20 m 1,5 mm

VÝSTRAHA: Horní část vysavače obsahuje součásti pod napětím. Dotknutí se součástí pod napětím má za následek závažný, nebo dokonce smrtelný úraz.

Na horní část vysavače nikdy nestříkejte vodu. VÝSTRAHA: Úraz elektrickým proudem v důsledku vadného síťového přívodu. Dotknutí se vadného síťového přívodu může mít za následek závažný, nebo dokonce smrtelný úraz.

Síťový přívod nepoškoďte (například jeho přejížděním, taháním za něj nebo jeho rozdrcením).

Pravidelně kontrolujte, zda pohyblivý síťový přívod není poškozený nebo zda nevykazuje známky stárnutí.

Jestliže elektrický kabel je poškozený, musí být vyměněn oprávněným distributorem společnosti Husqvarna nebo podobnou kvalifikovanou osobou, aby nebezpečí bylo odstraněno.

Pohyblivý síťový přívod za žádných okolností nesmí být obtočen kolem prstů nebo kolem kterékoliv části těla operátora. VAROVÁNÍ: Zásuvka pro zařízení (pouze u některých modelů) je navržena pouze pro účely definované v návodu k použití. Připojení jiných zařízení může mít za následek poškození.

Před připojením zařízení zasunutím zástrčky výrobek i zařízení, které má být připojeno, vždy vypněte.

Prostudujte si návod k použití pro zařízení, které má být připojeno, a dodržujte poznámky ohledně bezpečnosti, jež jsou v tomto návodu obsaženy. VAROVÁNÍ: Poškození v důsledku nevhodného

562 - 004 - 20.03.2019 45síťového napětí. Zařízení

se může poškodit v důsledku jeho připojení k nevhodnému síťovému napětí.

Ujistěte se, že napětí elektrické sítě a síťové napětí zdroje napájení odpovídá údajům na typovém štítku vysavače na mokré/suché vysávání. Bezpečnostní pokyny pro provoz Čištění kapalin VAROVÁNÍ: Nečistěte hořlavé kapaliny.

• Než začnete čistit kapaliny, vyjměte filtrační vak. Zkontrolujte, zda plovák nebo limitní funkce pro hladinu vody správně funguje.

• Použijte speciální filtrační vložku nebo filtrační síto.

• Jestliže z výrobku vychází pěna, ihned zastavte práci a vyprázdněte nádrž. Nebezpečné materiály VÝSTRAHA: Nebezpečné materiály nečistěte. Mohlo by to způsobit zranění.

• Nečistěte následující materiály:

• horké materiály, například hořící cigarety nebo horký popel,

• hořlavé, výbušné, agresivní kapaliny, například benzin, rozpouštědla, kyseliny a zásady,

• hořlavý, výbušný prach, například hořčíkový nebo hliníkový prach. Náhradní díly a příslušenství VAROVÁNÍ: Používejte pouze náhradní díly a příslušenství v zájmu bezpečnosti výrobku.

• Používejte pouze náhradní díly a příslušenství od společnosti Husqvarna.

• Používejte pouze kartáče dodávané s výrobkem nebo uvedené v návodu k použití. Výbušné nebo hořlavé prostředí VAROVÁNÍ: Výrobek nepoužívejte ve výbušném nebo hořlavém prostředí. Výrobek nepoužívejte v blízkosti kapalin, plynů nebo výparů, jež mohou vytvořit hořlavé prostředí. Funkce foukače VÝSTRAHA: Prach může způsobit zdravotní problémy. Tento výrobek má funkci foukače. Vycházející vzduch nefoukejte nahodile v uzavřených prostorech. Aby funkce foukače mohla být použita, hadice musí být čistá. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby výrobku si prostudujte všechny výstražné pokyny, které následují. Vyprázdnění zásobníku na nečistoty VAROVÁNÍ: Vyčištěný materiál může být nebezpečný pro prostředí. Nečistoty zlikvidujte podle právních předpisů. Montáž VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti. Co je třeba provést před montáží

1. Odjistěte spony a zvedněte jednotku motoru. (Obr.

2. Ze zásobníku na nečistoty odmontujte příslušenství.

3. Zajistěte, aby byly zahrnuty všechny součásti. Viz

přehled výrobku. Nezbytné nástroje: Šroubovák. Vložení filtračního vaku

1. Hlavní spínač uveďte do polohy „0“.

2. Výrobek odpojte. (Obr. 10)

3. Odjistěte spony a zvedněte jednotku motoru. (Obr.

4. Filtrační vak vložte do zásobníku na nečistoty.

46 562 - 004 - 20.03.20195. Lepenkovou část filtračního vaku upevněte na sací otvor. Zajistěte, aby pryžová membrána přecházela přes vyvýšení na sacím otvoru. (Obr. 11)

6. Umístěte jednotku motoru na nádobu na nečistoty

a zajistěte spony. (Obr. 12) Upevnění příslušenství

1. Příslušenství umístěte do jeho příslušné pozice pro

snadný přístup. (Obr. 13)

2. Schránku na nástroje upevněte v zadní části

3. Držák pro kabel a pro hadici upevněte v zadní části

výrobku. (Obr. 15) Namontování hadice

1. Hadici umístěte do sacího otvoru na přední části

2. Zařízení připojte k síti.

3. Hlavní spínač uveďte do polohy „I“. (Obr. 17)

4. Sací výkon nastavte na rukojeti nebo hlavním

spínačem*. *Pouze u některých modelů. (Obr. 18) Namontování držáku trubice

1. Držák trubice posuňte svisle na výsuvné trubici.

2. Pomocí šroubováku namontujte držák trubice ve

správné výšce výsuvné trubice. (Obr. 19)

3. Výsuvnou trubici uložte do držáků na zadní části

výrobku. (Obr. 20) Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Spuštění výrobku Před použitím výrobku zajistěte, aby frekvence a napětí uvedené na štítku se jmenovitými údaji bylo stejné jako napětí síťové.

1. Zajistěte, aby hlavní spínač byl v poloze „0“. (Obr.

2. Zkontrolujte, zda správné filtry jsou v příslušné pozici

3. Hadici umístěte do sacího otvoru v přední části

výrobku. Hadici zatlačte vpřed tak, aby byla těsně namontována v příslušné poloze v sacím otvoru. (Obr. 16)

4. Připojte dvě výsuvné trubice s rukojetí. Výsuvnými

trubicemi zakruťte, aby bylo zajištěno, že jsou správně v příslušné pozici.

5. K výsuvné trubici upevněte hubici. Hubici vyberte

podle druhu materiálu, který je třeba čistit.

6. Zástrčku připojte do sítě.

7. Hlavní spínač uveďte do polohy „I“, čímž výrobek

spustíte. (Obr. 17) Zastavení výrobku

1. Výrobek vypnete uvedením hlavního spínače do

2. Odpojte zástrčku ze sítě. (Obr. 10)

Použití foukací funkce

1. Hadici umístěte do otvoru v zadní části výrobku.

2. Zástrčku připojte do sítě.

3. Hlavní spínač uveďte do polohy „I“. (Obr. 17)

4. Foukací výkon nastavte na rukojeti nebo hlavním

spínačem*. *Pouze u některých modelů. (Obr. 22) Použití zásuvky pro elektrický nástroj* *Pouze u některých modelů. VAROVÁNÍ: Postupujte podle návodu k použití a podle bezpečnostních pokynů pro zařízení připojená do zásuvky pro elektrický nástroj. Povšimněte si: Maximální příkon připojeného nástroje je uveden v kapitole Technické údaje na strani 51

1. Zajistěte, aby spínač na elektrickém nástroji byl

v poloze „0“. (Obr. 23)

2. Odpojte rukojeť od hadice. Stiskněte okénka na

konci hadice (A) a vytáhněte rukojeť (B). (Obr. 24)

3. Připojte adaptér pro elektrický nástroj. (Obr. 25)

4. Sací výkon nastavte na adaptéru pro elektrický

nástroj nebo hlavním spínačem*. *Pouze u některých modelů. (Obr. 26)

5. Hadici připojte k sacímu otvoru výrobku

a k elektrickému nástroji. Kabel elektrického nástroje připojte k elektrické přípojce výrobku. (Obr. 27)

6. Zajistěte, aby spínač na elektrickém nástroji byl

v poloze „0“. (Obr. 23)

7. Otočte hlavním spínačem na výrobku do polohy

478. Spínač elektrického nástroje uveďte do polohy

„I“ (B). (Obr. 28) Povšimněte si: Výrobek lze spouštět i vypínat hlavním spínačem na výrobku (A) nebo na elektrickém nástroji (B). Čištění kapaliny Povšimněte si: Výrobek má plovákový systém, který zastaví průtok vzduchu výrobkem při dosažení maximální hladiny kapaliny. VAROVÁNÍ: Kapalinu nečistěte, pokud není plovákový systém v příslušné pozici.

1. Zajistěte, aby filtr i upínač filtru (plovákový systém)

byl v příslušné pozici, viz část Výměna filtru na strani

. Vyjměte filtrační vak, pokud je vložen.

2. K čištění kapaliny použijte hubici na podlahu.

3. Při dosažení maximální hladiny kapaliny je slyšet

znatelnou změnu zvuku motoru. Sací výkon se sníží.

4. Výrobek vypněte, viz část

Zastavení výrobku na strani 47

5. Vyprázdněte zásobník na nečistoty, viz část

Vyprázdnění zásobníku na nečistoty po vysávání kapalin na strani 48

Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Pravidelný servis a kontrola

• Pravidelný servis a kontrola výrobku musejí být prováděny kvalifikovanými pracovníky podle příslušných zákonů a předpisů.

• Je třeba často provádět elektrické testy ohledně spojitosti uzemnění, ohledně izolačního odporu a ohledně stavu pohyblivého přívodu.

• Jestliže je zjištěna závada, výrobek musí být vyřazen z provozu a musí být opraven oprávněným servisním technikem. Údržba výrobků na odstraňování prachu třídy L Následující platí pro výrobky na odstraňování prachu třídy L, WDC 325L.

• Při údržbě a čištění s výrobkem zacházejte bezpečně pro údržbářské pracovníky a pro jiné osoby.

• V prostoru provádění údržby:

• Používejte filtrovaný povinný průtok vzduchu.

• Používejte ochranný oděv.

• Prostor provádění údržby vyčistěte, aby se žádný škodlivý materiál nedostal ven, do jiných prostorů.

• Jestliže součásti při údržbě a opravě nelze uspokojivě vyčistit:

• Tyto součásti uložte do správným způsobem neprodyšně uzavřených vaků.

• Tyto součásti zlikvidujte podle právních předpisů. Vyprázdnění zásobníku na nečistoty po vysávání kapalin

1. Výrobek vypněte, viz část

Zastavení výrobku na strani 47

2. Odpojte hadici od sacího otvoru tak, že tuto hadici

3. Odjistěte spony a zvedněte jednotku motoru. (Obr.

4. Vyprázdněte zásobník na nečistoty tak, že jej

nakloníte vzad, a kapaliny vylijte do podlahové vpusti. *Držadlo pouze u některých modelů. (Obr. 29) VAROVÁNÍ: Po vysávání kapalin vždy vyprázdněte a vyčistěte zásobník na nečistoty a plovákový systém. Kapalinu nevysávejte, aniž by ve výrobku byl namontován plovákový systém a filtr.

5. Umístěte jednotku motoru na nádobu na nečistoty

a zajistěte spony. (Obr. 12) Vyprázdnění zásobníku na nečistoty po suchém vysávání

1. Výrobek vypněte, viz část

Zastavení výrobku na strani 47

2. Odjistěte spony a zvedněte jednotku motoru. (Obr.

3. Zkontrolujte, zda je filtrační vak plný.

4. Pokud je filtrační vak plný, vyjměte jej.

562 - 004 - 20.03.2019VAROVÁNÍ: Nevysávejte suchý materiál,

aniž by filtr a filtrační vak byl v příslušné pozici.

5. Vložte nový filtrační vak, viz část

Vložení filtračního vaku na strani 46

Povšimněte si: Sací účinnost výrobku závisí na rozměru a kvalitě filtru a filtračního vaku. Používejte pouze filtr a filtrační vaky Husqvarna.

6. Umístěte jednotku motoru na nádobu na nečistoty

a zajistěte spony. (Obr. 12) Čištění filtru, systém pro čištění filtru Výrobek má poloautomatický systém pro čištění filtru. Systém pro čištění filtru používejte pravidelně, nejpozději tehdy, když čisticí výkonnost již není dostatečná. Pravidelným používáním systému pro čištění filtru se zvyšuje životnost filtru.

1. Filtr vyčistěte, když sací výkon již není dostatečný.

2. Hadici umístěte do sacího otvoru na přední části

3. Zařízení připojte k síti.

4. Hlavní spínač uveďte do polohy „I“. (Obr. 17)

5. Přiložte rukojeť k ruce (A), abyste zkontrolovali sací

6. Rukou sevřenou v pěst třikrát uhoďte do tlačítka pro

čištění filtru (B). (Obr. 31)

7. Jestliže sací výkon není dostatečný, filtr vyjměte, viz

část Výměna filtru na strani 49

8. Filtr vyčistěte vytřesením, kartáčem nebo vymytím.

9. Filtr nechte vyschnout.

10. Filtr namontujte, viz část

Vložení filtračního vaku na strani 46

Čištění výrobku zvnějšku

1. Výrobek vypněte, viz část

Zastavení výrobku na strani 47

2. Výrobek očistěte suchou tkaninou a malým

množstvím leštěnky z rozprašovače. Výměna filtru Výrobek je navržen pro nepřetržitou těžkou práci. V závislosti na počtu provozních hodin je třeba vyměňovat prachový filtr.

1. Výrobek vypněte, viz část

Zastavení výrobku na strani 47

2. Odjistěte spony a zvedněte jednotku motoru. (Obr.

3. Otočte upínačem filtru (A) proti směru hodinových

ručiček a vytáhněte jej ven. Vytáhněte ven filtr (B). (Obr. 32)

4. Namontujte nový filtr (A). Namontujte upínač filtru (B)

a otočte jím ve směru hodinových ručiček. (Obr. 33)

5. Zajistěte, aby byl filtr i upínač filtru v příslušné pozici.

6. Umístěte jednotku motoru na nádobu na nečistoty

a zajistěte spony. (Obr. 12) Výměna filtračního vaku

1. Výrobek vypněte, viz část

Zastavení výrobku na strani 47

2. Odjistěte spony a zvedněte jednotku motoru. (Obr.

3. Zkontrolujte, zda je filtrační vak plný. Pokud je

filtrační vak plný, vyjměte jej.

4. Vytáhněte lepenkovou část starého filtračního vaku

5. Vyzvedněte filtrační vak (A) a vyřaďte jej.

6. Vložte nový filtrační vak do zásobníku na nečistoty

7. Lepenkovou část filtračního vaku upevněte na sací

otvor (C). Zajistěte, aby pryžová membrána přecházela přes vyvýšení na sacím otvoru. (Obr. 35)

8. Umístěte jednotku motoru na nádobu na nečistoty

a zajistěte spony. (Obr. 12) Přeprava, skladování a likvidace Přeprava a skladování

• Když výrobek není v provozu, odpojte zástrčku ze sítě.

• Sviňte šňůru počínaje od výrobku.

• K upevnění šňůry na jednotku motoru použijte držák kabelu.

• K upevnění hadice na jednotku motoru použijte držák hadice.

• Uzavřete všechny spony na jednotce motoru.

• Jestliže je v zásobníku na nečistoty kapalina, výrobek nenaklánějte.

• Ke zvedání výrobku nepoužívejte jeřábový hák.

• Uchovávejte výrobek na suchém a bezprašném místě. Recyklace výrobku Postupujte podle těchto kroků, abyste výrobek učinili nepoužitelným.

1. Odpojte zástrčku ze sítě.

562 - 004 - 20.03.2019 492. Odstřihněte napájecí šňůru.

3. Výrobek nevyhazujte do obvyklého domovního

odpadu. Likvidace (v souladu se směrnicí 2012/19/ES): Výrobek se nesmí odkládat do běžného komunálního odpadu. Jeho likvidace musí probíhat ve shodě s místními ekologickými předpisy. Zajistěte likvidaci výrobku prostřednictvím obecního sběrného a recyklačního střediska. (Obr. 5) 50 562 - 004 - 20.03.2019Technické údaje Technické údaje EU/CH GB AU/NZ US WDC 220 WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225 Napětí, V 220–240 220–240 220–240 220–240 220–240 220–240 110-120 Výkon P iec , W 1000 1200 1000 1000 1000 1000 1000 Připojená zátěž pro zá- suvku pro zařízení, W

/1100 - 1900 - 1300 - Kmitočet, Hz 50/60 50–60 50/60 Pojistkové jištění, A 10 16/10 13 13 10 10 15 Kategorie krytí (vlhkost, prach) IPX4 Třída ochrany (elek- trická)

(Obr. 4) I II (Obr. 4) I II (Obr. 4) I II (Obr. 4) Objemový průtok vzdu- chu, l/min

Objemový průtok vzdu- chu, cfm

Podtlak, mbar 210 235 210 210 210 210 210 Hladina akustického tla- ku ve vzdálenosti 1 m, EN 60704-1, dB(A) +/- 2

562 - 004 - 20.03.2019 51ES Prohlášení o shodě

ES Prohlášení o shodě Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že vysavač Husqvarna WDC 220, 3325L vyhovuje požadavkům SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/ES

2. Systém čistenia filtra

11. Návod na obsluhu

2. Systém čistenia filtra

11. Návod na obsluhu

14. Adaptér pre elektrický nástroj

15. Elektrické pripojenie pre elektrický nástroj

16. Skrinka s nástrojmi

Pred čistením a údržbou.

Výrobok nepoužívajte, ak je poškodený kábel alebo zástrčka. Pri odpájaní uchopte zástrčku, nie kábel. Nedržte

Pri čistení na schodoch buďte opatrní.

Bezpečná likvidácia vysatého materiálu.

• Usporiadajte elektrické časti (zásuvky, zástrčky a spojky) a veďte predlžovací kábel tak, aby bola zachovaná trieda ochrany.

• Konektory a spojky napájacích káblov a predlžovacích káblov musia byť vodotesné. Predlžovací kábel

1. Prepnite hlavný vypínač do polohy „0“.

2. Odpojte výrobok. (Obr. 10)

3. Prepnite hlavný vypínač do polohy „I“. (Obr. 17)

1. Uistite sa, že je hlavný vypínač v polohe „0“. (Obr.

výrobku. Zatlačte hadicu dopredu, až kým nebude pevne zasunutá na mieste vo vstupe vysávača. (Obr. 16)

5. Pripojte hubicu k predlžovacej trubici. Vyberte hubicu

7. Prepnutím hlavného vypínača do polohy „I“ spustite

výrobok. (Obr. 17) Vypnutie výrobku

1. Výrobok zastavíte prepnutím hlavného vypínača do

3. Prepnite hlavný vypínač do polohy „I“. (Obr. 17)

1. Skontrolujte, či je vypínač na elektrickom zariadení

3. Pripojte adaptér elektrického nástroja. (Obr. 25)

4. Nastavte sací výkon na adaptéri elektrického

nástroja alebo pomocou hlavného vypínača*. *Len na niektorých modeloch. (Obr. 26)

5. Pripojte hadicu k vstupu vysávača na výrobku a

k elektrickému nástroju. Pripojte kábel elektrického nástroja k elektrickému pripojeniu na výrobku. (Obr. 27)

6. Skontrolujte, či je vypínač na elektrickom zariadení

v polohe „0“. (Obr. 23)

7. Otočte hlavný vypínač na výrobku do polohy pre

elektrický nástroj (A).

8. Prepnite spínač elektrického nástroja do polohy

2. Na vysávanie kvapalín použite dýzu na podlahy.

3. Pri maximálnej hladine kvapaliny je počuť znateľnú

zmenu zvuku motora. Sací výkon sa zníži.

• Používajte ochranný odev.

2. Vytiahnutím hadice odpojte hadicu od výstupu

dozadu a vylejete kvapalinu do podlahového odtoku.

3. Skontrolujte, či je filtračné vrecko plné.

4. Prepnite hlavný vypínač do polohy „I“. (Obr. 17)

2. Výrobok vyčistite suchou handričkou a malým

3. Otočte napínač filtra (A) proti smeru hodinových

ručičiek a vytiahnite ho. Vytiahnite filter (B). (Obr. 32)

4. Nainštalujte nový filter (A). Nainštalujte napínač filtra

• Naviňte kábel, pričom začnite od výrobku.
