Produkttyp	Våt- och torrdammsugare för kommersiellt bruk
Märke	Husqvarna
Modell	WDC 225
Mått (L x B x H)	377 x 392 x 550 mm
Vikt	7,5 kg
Matningsspänning	110-120 V
Nominell effekt	1 000 W
Frekvens	50/60 Hz
Elektrisk skyddsklass	Klass II (dubbel isolering)
Skyddsklass (IP)	IPX4
Luftflöde	3 200 l/min
Maximalt vakuum	210 mbar
Ljudtrycksnivå	72 dB(A) ±2
Vibrationer (ISO 5349)	< 1,5 m/s²
Behållarkapacitet (uppskattning)	20 liter
Huvudfunktioner	Dammsugning av torrt damm och vätskor; blåsfunktion; elverktygsuttag (enligt modell)
Filterrengöringssystem	Halvautomatisk (manuell skakning)
Filter	Tvättbart dammfilter, tillvalsfilterpåse för torrt
Medföljande tillbehör	Golvmunstycke, fogmunstycke, förlängningsrör, slang, handtag
Underhåll	Tömning av behållare, rengöring/byte av filter, byte av filterpåse
Säkerhet	Dubbel isolering; automatisk avstängning med flottör vid våtuppsugning; dammsug inte farliga ämnen
Reparerbarhet	Reservdelar från Husqvarna; service hos auktoriserad verkstad

Vanliga frågor - WDC 225 HUSQVARNA

Kan jag använda dammsugaren WDC 225 för att suga upp brandfarliga vätskor?

Nej, det är strängt förbjudet att suga upp brandfarliga vätskor som bensin, lösningsmedel eller syror. Det innebär brand- eller explosionsrisk. Använd apparaten endast för icke brandfarliga vätskor.

Hur rengör jag filtret på min Husqvarna WDC 225?

Filtret rengörs med det halvautomatiska rengöringssystemet: knacka tre gånger på avsedd knapp medan dammsugaren är igång. Om sugkraften fortfarande är otillräcklig, demontera filtret och tvätta det med rent vatten. Låt det torka helt innan du sätter tillbaka det.

Vad gör jag om skum eller vätska kommer ut ur dammsugaren?

Stäng genast av apparaten och koppla ur den. Töm behållaren och kontrollera att flottören (nivåstoppssystemet) fungerar korrekt. Använd inte dammsugaren igen förrän du har rengjort och satt ihop systemet på rätt sätt.

Kan jag använda en förlängningssladd med dammsugaren?

Ja, men den måste vara anpassad till apparatens effekt. För kabellängd under 20 m, använd en area på 1,5 mm². Mellan 20 och 50 m, använd 2,5 mm². Följ lokala föreskrifter för att undvika elektrisk risk.

Hur använder jag blåsfunktionen?

Anslut slangen till dammsugarens bakre öppning istället för den främre. Slå på apparaten och ställ in effekten efter behov. Obs: rikta aldrig luftstrålen mot personer eller djur och undvik att röra upp skadligt damm.

Vilka tillbehör ingår i WDC 225?

Dammsugaren levereras med ett golvmunstycke, ett fogmunstycke, två förlängningsrör, en flexibel slang, ett handtag och en kabelhållare. Beroende på version kan en adapter för elverktyg ingå.

Har dammsugaren garanti?

Bruksanvisningen anger inte explicit garantitiden, men Husqvarna erbjuder vanligtvis tillverkargaranti. Kontakta din återförsäljare eller den officiella webbplatsen för exakta villkor.

Hur förvarar jag dammsugaren efter användning?

Koppla ur den, linda sladden runt hållaren, fäst slangen på motorblocket. Förvara apparaten torrt och frostfritt. Om den har använts för att suga upp vätskor, töm och rengör behållaren före förvaring.

Kan jag dammsuga varm aska eller brinnande föremål?

Nej, det skulle skada apparaten och innebär brandrisk. Dammsug aldrig varm aska, tända cigaretter, tändstickor eller något glödande föremål.

Hur byter jag filterpåsen?

Stäng av och koppla ur apparaten. Öppna låsen och lyft av motorblocket. Dra i pappdelen på den använda påsen för att ta bort den, sätt i en ny påse genom att fästa pappen på luftintaget. Sätt tillbaka motorblocket och lås fast det.

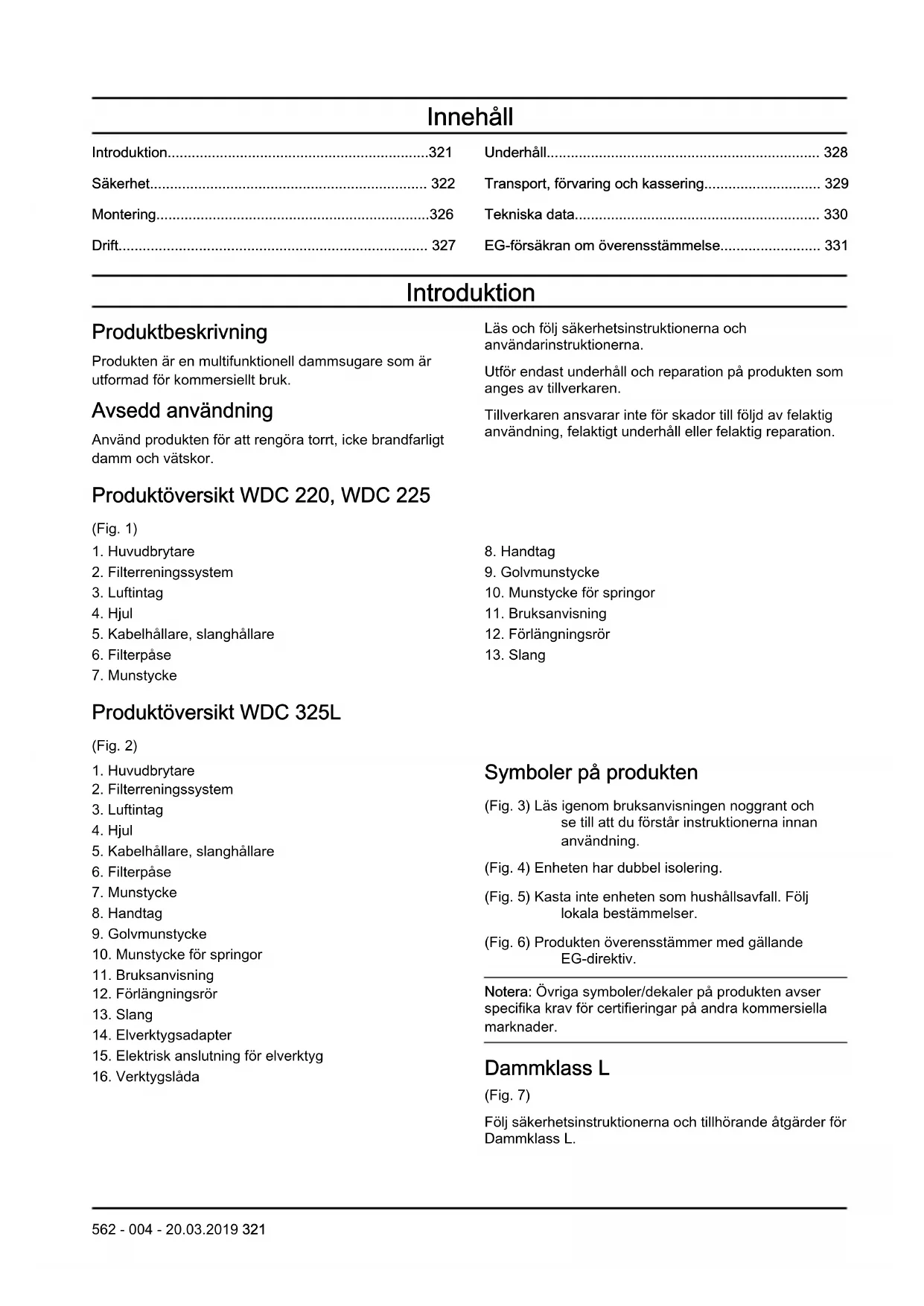

BRUKSANVISNING WDC 225 HUSQVARNA

Symboler på produktet

Sådan startes produktet

Sådan standses produktet

Symboler på produktet

Transport, förvaring och kassering.... 329

Tekniska data.... 330

EG-försäkran om överensstämmelse.... 331

Introduktion

Produktbeskrivning

Produkten är en multifunktionell dammsugare som är utformad för kommersiellt bruk.

Avsedd användning

Använd produkten för att rengöra torrt, icke brandfarligt damm och vätskor.

Produktöversikt WDC 220, WDC 225

(Fig. 1)

1. Huvudbrytare
2. Filterreningssystem
3. Luftintag
4. Hjul
5. Kabelhållare, slanghållare
6. Filterpåse
7. Munstycke

Produktöversikt WDC 325L

(Fig. 2)

1. Huvudbrytare
2. Filterreningssystem
3. Luftintag
4. Hjul
5. Kabelhållare, slanghållare
6. Filterpåse
7. Munstycke
8. Handtag
9. Golvmunstycke
10. Munstycke för springor
11. Bruksanvisning
12. Förlängningsrör
13. Slang
14. Elverktygsadapter
15. Elektrisk anslutning för elverktyg
16. Verktygslåda

Läs och följ säkerhetsinstruktionerna och användarinstruktionerna.

Utför endast underhåll och reparation på produkten som anges av tillverkaren.

Tillverkaren ansvarar inte för skador till följd av felaktig användning, felaktigt underhåll eller felaktig reparation.

1. Handtag

2. Golvmunstycke

3. Munstycke för springor

4. Bruksanvisning

5. Förlängningsrör

6. Slang

(Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

(Fig. 4) Enheten har dubbel isolering.

(Fig. 5) Kasta inte enheten som hushållsavfall. Följ lokala bestämmelser.

(Fig. 6) Produkten överensstämmer med gällande EG-direktiv.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader.

Dammklass L

(Fig. 7)

Följ säkerhetsinstruktionerna och tillhörande åtgärder för Dammklass L.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Om produkten eller ett tillbehör skadas måste reparationen utföras av en auktoriserad serviceverkstad. Använd inte en skadad produkt.
• Låt inte barn använda produkten. Låt inte personer utan kännedom om instruktionerna använda eller utföra underhåll på produkten.
• Produkten får endast användas under övervakning.
  • Se till att du alltid övervakar en person med nedsatt fysisk

eller mental kapacitet som använder produkten.

• Barn ska övervakas för att säkerställa att de inte leker med produkten.
  • Använd inte farliga arbetsmoment.
  • Använd inte produkten utan filtren i korrekt position.

• Stäng av produkten och koppla bort nätkontakten i följande situationer:

• Före rengöring och underhåll.
  • Före reparation.

• Om det finns skum eller vätska i området.

• Lämna inte produkten när den är ansluten. Koppla bort nätkontakten när den inte används och före underhåll.

• Använd inte produkten om sladden eller kontakten är skadad. Håll i kontakten, inte i sladden, när du kopplar bort den. Håll inte i kontakten eller produkten med våta händer. Återställ alla kontroller innan du kopplar bort den.

- Dra inte i produkten i sladden. Använd inte sladden som handtag. Stäng inte en dörr på sladden och dra inte sladden runt skarpa kanter eller hörn. Kör inte produkten över sladden. Håll sladden borta från varma ytor.

- Håll hår, löst sittande kläder, fingrar och alla kroppsdelar borta från öppningar och rörliga delar. Placera inga föremål i öppningarna och använd inte produkten med öppningen blockerad. Håll öppningar fria från damm, ludd, hår och annat som kan försämra luftflödet.

- Dammsug inte upp farligt damm med WDC 220, WDC 225.

- Dammsug inte upp brandfarliga eller brännbara vätskor, som bensin. Använd inte produkten i områden där sådana produkter kan förekomma.

- Dammsug inte upp något som är bränt eller ryker, såsom cigaretter, tändstickor eller het aska.

- Var försiktig vid rengöring av trappor.

- Om det kommer skum eller vätska från produkten stoppar du omedelbart produkten.

- Använd inte produkten som en vattenpump.

- Anslut produkten till ett korrekt jordat uttag. Vägguttaget och förlängningskabeln måste ha en operativ skyddsledare (gäller endast för icke dubbelisolerade produkter).

- Se till att det finns gott luftflöde vid arbetsområdet.

- Använd inte produkten som en stege eller trappstege.

- När dammborttagare används måste luften i rummet bytas ut tillräckligt snabbt om utblåsningsluften från dammsugaren går in i rummet. Följ nationella bestämmelser före användning.

- För Dammklass L-produkter, WDC 325L, bör användaren informeras om följande före användning:

• Hur man använder produkten.
• Riskerna för det material som ska sugas upp.
• Säker kassering av uppsuget material.

• För Dammklass L-produkter, WDC 325L, gäller följande:

- Använd produkten för att rengöra torrt, icke brandfarligt damm och vätskor, farliga dammsorter

med OEL ^1) värde > 1 mg/m ^3 . Dammklass L (IEC 60335-2-69). Dammet i denna klass har OEL ^1) värden > 1 mg/m ^3 .

- Produkter med Dammklass L har ett testat filtermaterial. En maximal vattengenomträngning på 1 %. Det finns inga särskilda krav för kassering.

Notera: Följ lokala lagar. De kan reglera användarens ålder.

Säkerhet för dubbelisolerade produkter

WARNING: Använd endast produkten enligt denna bruksanvisning och endast med tillverkarens rekommenderade tillbehör.

WARNING: Gäller endast Storbritannien: Läs dessa viktiga instruktioner. Dessa instruktioner handlar om säkerhet och effektivitet. Användaren måste vara utbildad av en godkänd instruktör och måste förstå dessa instruktioner för användning. Användaren måste känna till alla relaterade bestämmelser och lagstiftning som gäller vid tiden för användningen.

WARNING: Innan du ansluter produkten: Se till att strömförsörjningens nätspänning och nätfrekvens stämmer överens med uppgifterna på typskylten på våt/torr-dammsugaren.

WARNING: Denna produkt har dubbel isolering. Använd endast Husqvarna-reservdelar. Läs instruktionerna om hur du ska utföra service på dubbelisolerade produkter.

WARNING: Produkten har en speciell sladd. Om sladden skadas måste den bytas ut av en sladd av samma typ. Den finns hos godkända servicecentra och återförsäljare och måste installeras av godkänd personal.

WARNING: Service av en dubbelisolerad produkt kräver kunskap om systemet. I en dubbelisolerad produkt finns två system med isolering i stället för jordning. Ingen jordning finns på en dubbelisolerad produkt och en jordningsmetod ska inte läggas till för apparaten. Service får endast göras av godkänd servicepersonal. Reservdelar för dubbelisolerade produkter måste vara identiska med delarna de ersätter. En dubbelisolerad produkt är märkt med orden "DUBBEL ISOLERING" eller "DUBBELISOLERAD". En symbol kan även finnas på produkten.

Elsäkerhet

• Dammsugaren rekommenderas inte att anslutas via en jordfelsbrytare.
• Ordna de elektriska delarna (uttag, kontakter och kopplingar) och lägg ned förlängningskabeln så att skyddsklassen upprätthålls.
• Kontakter och kopplingar för strömförsörjningssladdar och förlängningskablar måste vara vattentäta.

Förlängningssladd

• Använd endast den version av förlängningskabel som anges av tillverkaren eller av en högre kvalitet.
• När du använder en förlängningskabel bör du kontrollera kabelns minsta tvärsnitt:

Kabellängd	Tvärsektion
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm^2
20–50 m 2,5 mm	^2	4,0 mm^2

WARNING: Den övre delen av dammsugaren innehåller strömförande komponenter. Kontakt med strömförande komponenter leder till allvarliga eller till och med livshotande skador.

- Spruta aldrig vatten på den övre delen av dammsugaren.

WARNING: Elektriska stötar på grund av defekt elanslutningskabel. Om du rör vid en defekt elanslutningskabel kan det resultera i allvarliga eller till och med livshotande skador.

• Skada inte nätkabeln (t.ex. genom att köra över den, dra i den eller krossa den).
• Kontrollera regelbundet om strömkabeln är skadad eller visar tecken på ålder.
• Om elkabeln har blivit skadad måste den bytas ut av en godkänd Husqvarna-distributör eller liknande kvalificerade personer för att undvika olyckor.
  • Under inga omständigheter får elsladden lindas runt fingrar eller någon del av användarens kropp.

OBSERVERA: Uttaget på apparaten (endast på vissa modeller) är endast avsett för de ändamål som anges i användarinstruktionerna. Anslutning av olika apparater kan leda till skador.

• Innan du kopplar in en apparat bör du alltid stänga av produkten och apparaten som ska anslutas.
• Läs användarinstruktionerna till apparaten som ska anslutas och följ de säkerhetsanvisningar som finns i dessa.

OBSERVERA: Skador på grund av olämplig nätspänning. Apparaten kan skadas till följd av att en olämplig nätspänning ansluts.

- Se till att strömförsörjningens nätspänning och nätfrekvens stämmer överens med uppgifterna på typskylten på våt/torr-dammsugaren.

Säkerhetsinstruktioner för drift

Rengöra vätskor

OBSERVERA: Rengör inte brandfarliga vätskor.

• Ta ur filterpåsen innan du börjar rengöra vätskor. Kontrollera att vätskans eller vattennivåns gräns fungerar korrekt.
• Använd en speciell filterinsats eller filterskärm.
• Om det kommer skum från produkten stoppar du arbetet omedelbart och tömmer tanken.

Farliga material

WARNING: Rengör inte farligt material. Detta kan orsaka skador.

• Rengör inte följande material:

- farligt damm

• heta material, till exempel tända cigaretter och varm aska.
• brandfarliga, explosiva, frätande vätskor, t.ex. bensin, lösningsmedel, syror och alkalier.
• brandfarligt, explosivt damm, t.ex. magnesiumeller aluminiumdamm.

Reservdelar och tillbehör

OBSERVERA: Använd endast reservdelar och tillbehör för produktens säkerhet.

• Använd endast reservdelar och tillbehör från Husqvarna.
• Använd endast de borstar som medföljde produkten eller som det hänvisas till i bruksanvisningen.

Explosiv eller brandfarlig atmosfär

OBSERVERA: Använd inte produkten i explosiva eller brandfarliga atmosfärer. Använd inte produkten i närheten vätskor,

gas eller rök som kan orsaka lättantändliga atmosfärer.

Blåsarfunktion

WARNING: Damm kan orsaka hälsoproblem. Produkten har en blåsarfunktion. Blås inte ut den utgående luften slumpmässigt i slutna utrymmen. Använd endast blåsarfunktionen med en ren slang.

Säkerhetsinstruktioner för underhåll

WARNING: Läs alla varningsinstruktioner nedan innan du utför underhåll på produkten.

Tömma smutsbehållaren

OBSERVERA: Uppsuget material kan vara skadligt för miljön. Kasta smuts enligt rättsliga föreskrifter.

Montering

WARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten.

Det här behöver du göra före installationen

1. Lossa spännena och lyft bort motorenheten. (Fig. 8)
2. Ta bort tillbehören från smutsbehållaren. (Fig. 9)
3. Kontrollera att alla delar finns där. Se produktöversikten. Nödvändiga verktyg: Skruvmejsel.

Montera filterpåsen

1. Ställ huvudströmbrytaren i läge 0.
2. Koppla bort produkten. (Fig. 10)
3. Lossa spännena och lyft bort motorenheten. (Fig. 8)
4. Lägg filterpåsen i smutsbehållaren.
5. Fäst kartongdelen av filterpåsen på luftintaget. Se till att gummimembranet passerar förbi luftintagets förhöjda del. (Fig. 11)
6. Placera motorenheten på smutsbehållaren och läs spännena. (Fig. 12)

Montera tillbehören

1. Placera tillbehören i rätt position för enkel åtkomst. (Fig. 13)
2. Sätt fast verktygslådan på baksidan av produkten. (Fig. 14)
3. Fäst hållaren för kabeln och slangen på baksidan av produkten. (Fig. 15)

Montera slangen

1. Placera slangen i luftintaget på framsidan av produkten. (Fig. 16)
2. Anslut apparaten till elnätet.
3. Ställ huvudströmbrytaren i läge 1. (Fig. 17)
4. Justera sugeffekten på handtaget eller med huvudbrytaren*. *Endast på vissa modeller. (Fig. 18)

Montera rörhållaren

1. Flytta rörhållaren vertikalt på förlängningsröret.
2. Använd en skruvmejsel för att montera rörhållaren på rätt höjd på förlängningsröret. (Fig. 19)
3. Stanna förlängningsröret vid hållarna på baksidan av produkten. (Fig. 20)

Drift

Introduktion

WARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet.

Starta produkten

Innan produkten används bör du se till att den frekvens och spänning som anges på typskylten är densamma som nätspänningen.

1. Kontrollera att huvudbrytaren är i läge 0. (Fig. 10)
2. Kontrollera att rätt filter är på plats i produkten.
3. Placera slangen i luftintaget på framsidan av produkten. Tryck slangen framåt tills den sitter ordentligt på plats i luftintaget. (Fig. 16)
4. Anslut de två förlängningsrören med handtaget. Vrid på förlängningsrören för att kontrollera att de sitter rätt.
5. Fäst ett munstycke på förlängningsröret. Välj munstycket efter vilken typ av material som ska rengöras.
6. Anslut kontakten till elnätet.
7. Ställ huvudbrytaren i läge I för att starta produkten. (Fig. 17)

Stänga av produkten

1. Ställ huvudbrytaren i läge 0 för att stoppa produkten.
2. Koppla bort kontakten från elnätet. (Fig. 10)

Använda blåsarfunktionen

1. Placera slangen i öppningen på baksidan av produkten. (Fig. 21)
2. Anslut kontakten till elnätet.
3. Ställ huvudströmbrytaren i läge 1. (Fig. 17)
4. Justera blåsareffekten på handtaget eller med huvudbrytaren*. *Endast på vissa modeller. (Fig. 22)

Använda elverktygsuttaget\*

*Endast på vissa modeller.

OBSERVERA: Följ användarinstruktionerna och säkerhetsinstruktionerna för apparater som är anslutna till elverktygsuttaget.

Notera: Den maximala energiförbrukningen hos de anslutna verktyg visas i avsnittet Tekniska data på sida 330.

1. Se till att elverktygets brytare är i läge 0. (Fig. 23)
2. Ta bort handtaget från slangen. Tryck ned luckorna på slangens ände (A) och dra ut handtaget (B). (Fig. 24)
3. Anslut elverktygsadaptern. (Fig. 25)
4. Justera sugeffekten på elverktygsadaptern eller med huvudbrytaren*. *Endast på vissa modeller. (Fig. 26)
5. Anslut slangen till luftintaget på produkten och till elverktyget. Anslut kabeln för elverktyget till den elektriska anslutningen för produkten. (Fig. 27)
6. Se till att elverktygets brytare är i läge 0. (Fig. 23)
7. Vrid huvudströmbrytaren på produkten till elverktygsläge (A).
8. Ställ elverktygets brytare i läge I (B). (Fig. 28)

Notera: Du kan starta och stoppa produkten med huvudbrytaren på produkten (A) eller på elverktyget (B).

Rengöra vätska

Notera: Produkten har ett vätskesystem som stoppar luftflödet genom produkten vid maximal vätskenivå.

OBSERVERA: Rengör inte vätska utan vätskesystemet på plats.

1. Se till att filtret och filterspänningen (vätskesystemet) är på plats, se Byte av luftfilter på sida 329. Ta bort filterpåsen om den är installerad.
2. Använd golvmunstycket för att rengöra vätska.
3. Vid maximal vätskenivå hörs en märkbar förändring av motorns ljud. Sugeffekten minskar.
4. Stoppa produkten, se Stänga av produkten på sida 327.
5. Töm dammbehållaren, se Tömma smutsbehållaren efter uppsugning av vätska på sida 328

Underhåll

Introduktion

WARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad.

Regelbunden service och kontroll

• Regelbunden service och kontroll av produkten måste göras av kvalificerad personal och i enlighet med relaterad lagstiftning och föreskrifter.
• Elektriska prov för markkontinuitet, isoleringsmotständ och skicket på den flexibla sladden måste göras ofta.
• Om en felaktighet hittas måste produkten tas ur bruk och repareras av en godkänd servicetekniker.

Underhåll av Dammklass L-produkter

Följande gäller för Dammklass L-produkter, WDC 325L.

• Vid underhåll och rengöring bör du använda produkten på ett säkert sätt för underhållspersonal och andra personer.

• I underhållsområdet:

• Använd filtrerat obligatoriskt luftflöde.

• Använd skyddskläder.
• Rengör underhållsområdet så att inga skadliga material släpps ut i andra områden.

- Om delarna inte kan rengöras tillfredsställande vid underhållsarbetet och reparationen:

• Placera delarna i korrekt tätade påsar.
• Kasta delarna enligt rättsliga föreskrifter.

Tömma smutsbehållaren efter uppsugning av vätska

1. Stoppa produkten, se Stänga av produkten på sida 327.
2. Koppla bort slangen från luftintaget genom att dra ut slangen.
3. Lossa spännena och lyft bort motorenheten. (Fig. 8)
4. Töm smutsbehållare genom att luta den bakåt och håll vätskorna i en brunn. *Endast handtag på vissa modeller. (Fig. 29)

OBSERVERA: Töm och rengör alltid smutsbehållaren och vätskesystemet efter uppsugning av vätska. Sug inte upp

vätska utan vätskesystemet och filter installerade i produkten.

1. Placera motorenheten på smutsbehållaren och läs spännena. (Fig. 12)

Tömma smutsbehållaren efter uppsugning av torrt material

1. Stoppa produkten, se Stänga av produkten på sida 327.
2. Lossa spännena och lyft bort motorenheten. (Fig. 8)
3. Kontrollera om filterpåsen är full.
4. Ta bort filterpåsen om den är full.

OBSERVERA: Sug inte upp torra material utan filtret och filterpåsen på plats.

1. Montera en ny filterpåse, se Montera filterpåsen på sida 326.

Notera: Produktens uppsugningseffektivitet beror på filtrets och filterpåsens dimension och kvalitet. Använd endast Husqvarna filter och filterpåsar.

1. Placera motorenheten på smutsbehållaren och lås spännena. (Fig. 12)

Rengöra filtret, filterrengöringssystem

Produkten har ett halvautomatiskt filterrengöringssystem. Använd filterrengöringssystemet regelbundet, senast när rengöringens prestanda inte längre är tillfredsställande. Regelbunden användning av filterrengöringssystemet förlänger filtrets livslängd.

1. Rengör filtret när uppsugningseffekten inte längre är tillräcklig. (Fig. 30)
2. Placera slangen i luftintaget på framsidan av produkten. (Fig. 16)
3. Anslut apparaten till elnätet.
4. Ställ huvudströmbrytaren i läge 1. (Fig. 17)
5. Placera handtaget i handen (A) för att suga i din hand.
6. Tryck på filterrengöringsknappen 3 gånger med handen (B). (Fig. 31)
7. Om sugeffekten inte räcker tar du bort filtret, se Byte av luftfilter på sida 329.
8. Skaka, borsta eller tvätta filtret för att rengöra det.
9. Låt filtret torka.
10. Installera filtret, se Montera filterpåsen på sida 326.

Rengöra produkten utvändigt

1. Stoppa produkten, se Stänga av produkten på sida 327.

2. Rengör produkten med en torr trasa och en liten mängd sprayrengöring.

Byte av luftfilter

Produkten är utformad för kontinuerligt tungt arbete. Beroende på antalet driftstimmar bör dammfiltret bytas ut.

1. Stoppa produkten, se Stänga av produkten på sida 327.
2. Lossa spännena och lyft bort motorenheten. (Fig. 8)
3. Vrid filterspänningen (A) moturs och dra ut den. Dra ut filtret (B). (Fig. 32)
4. Montera det nya filtret (A). Installera filterspänningen (B) och vrid den medurs. (Fig. 33)
5. Se till att filtret och filterspänningen är på plats. (Fig. 34)
6. Placera motorenheten på smutsbehållaren och lås spännena. (Fig. 12)

Byta filterpåsen

1. Stoppa produkten, se Stänga av produkten på sida 327.
2. Lossa spännena och lyft bort motorenheten. (Fig. 8)
3. Kontrollera om filterpåsen är full. Ta bort filterpåsen om den är full.
4. Dra ut kartongdelen av den gamla filterpåsen från luftintaget.
5. Lyft upp filterpåsen (A) och kassera den.
6. Placera den nya filterpåsen i smutsbehållaren (B).
7. Fäst kartongdelen av filterpåsen på luftintaget (C). Se till att gummimembranet passerar förbi luftintagets förhöjda del. (Fig. 35)
8. Placera motorenheten på smutsbehållaren och läs spännena. (Fig. 12)

Transport, förvaring och kassering

Transport och förvaring

- Efter användning:

• Koppla bort enheten från elnätet när produkten inte används.
• Linda ihop sladden med start från produkten.
• Använd kabelhållaren och sätt fast sladden på motorenheten.
• Linda upp slangen.
• Använd slanghållaren och sätt fast slangen på motorenheten.

- Förflyttning:

• Stäng alla spännen på motorenheten.
• Luta inte produkten om det finns vätska i smutsbehållaren.
• Använd inte en krankrok för att lyfta produkten.

- Förvaring:

- Förvara produkten på en torr och frostfri plats.

Återvinna produkten

Följ de här stegen för att göra produkten oanvändbar.

1. Koppla bort kontakten från elnätet.
2. Klipp av strömsladden.
3. Kasta inte produkten som vanligt hushållsavfall.

Kassering (i enlighet med 2012/19/EG):

Produkten får inte slängas med vanligt hushållsavfall. Den måste kasseras i enlighet med lokala miljöregler.

Se till att produkten avyttras via din kommuns återvinningscentral.

(Fig. 5)

Tekniska data

Tekniska data

	EU/CH SV AU/N		Z USA
	WDC 220	WDC 325L W	DC 220 WDC	325L WDC	220 WDC 325L WDC 225
Spänning, V 220–240 220	-240 220–240	20 220–240 2	20–240 220–	240 110–120
Effektdel, W 1 000 1 200	1 000 1 000 1	000 1 000 1	000
Ansluten belastning för apparatens uttag, W	-	2 400/1 100	-1 900	-1 300 -
Frekvens, Hz 50/60 50–60	50/60
Säkring, A 10 16/10 13 13	10 10 15
Skyddsklass (fukt, damm)	IPX4
Skyddsklass (elektrisk)	II(Fig. 4)	I	II(Fig. 4)	I	II(Fig. 4)	I	II(Fig. 4)
Luftvolymflöde, L/min	3 600 3 7	00 3 600 3 6	00 3 600 3 6	00 3 200
Luftvolymflöde, cfm	127	130	127	127	127	127	113
Vakuum, mbar	210	235	210	210	210	210	210
Ljudtrycksnivå vid 1 m, EN 60704-1, dB(A) +/- 2	72
Vibration ISO 5349, m/s2+/- 1	< 1,5
Vikt, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Bredd, mm	377	376	377	376	377	376	377
Djup, mm	385	392	385	392	385	392	392
Höjd, mm	506	533	506	530	506	530	550

EG-försäkran om överensstämmelse

EG-försäkran om överensstämmelse

Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar att -dammsugaren Husqvarna WDC 220, 3325L uppfyller kraven i RÅDETS DIREKTIV:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU

Följande standarder har tillämpats:

EN 60335-1:2012+A11:2014, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Om inte annat anges är ovan angivna standarder de senast offentliggjorda versionerna.

Huskvarna, 2018-08-01

Conwn G

Cornelia Ekbladh, produktionsledningschef

İçindekiler

Giriş.... 332

Güvenlik....333

Montaj....337

Kullanım....338

Bakım......339
