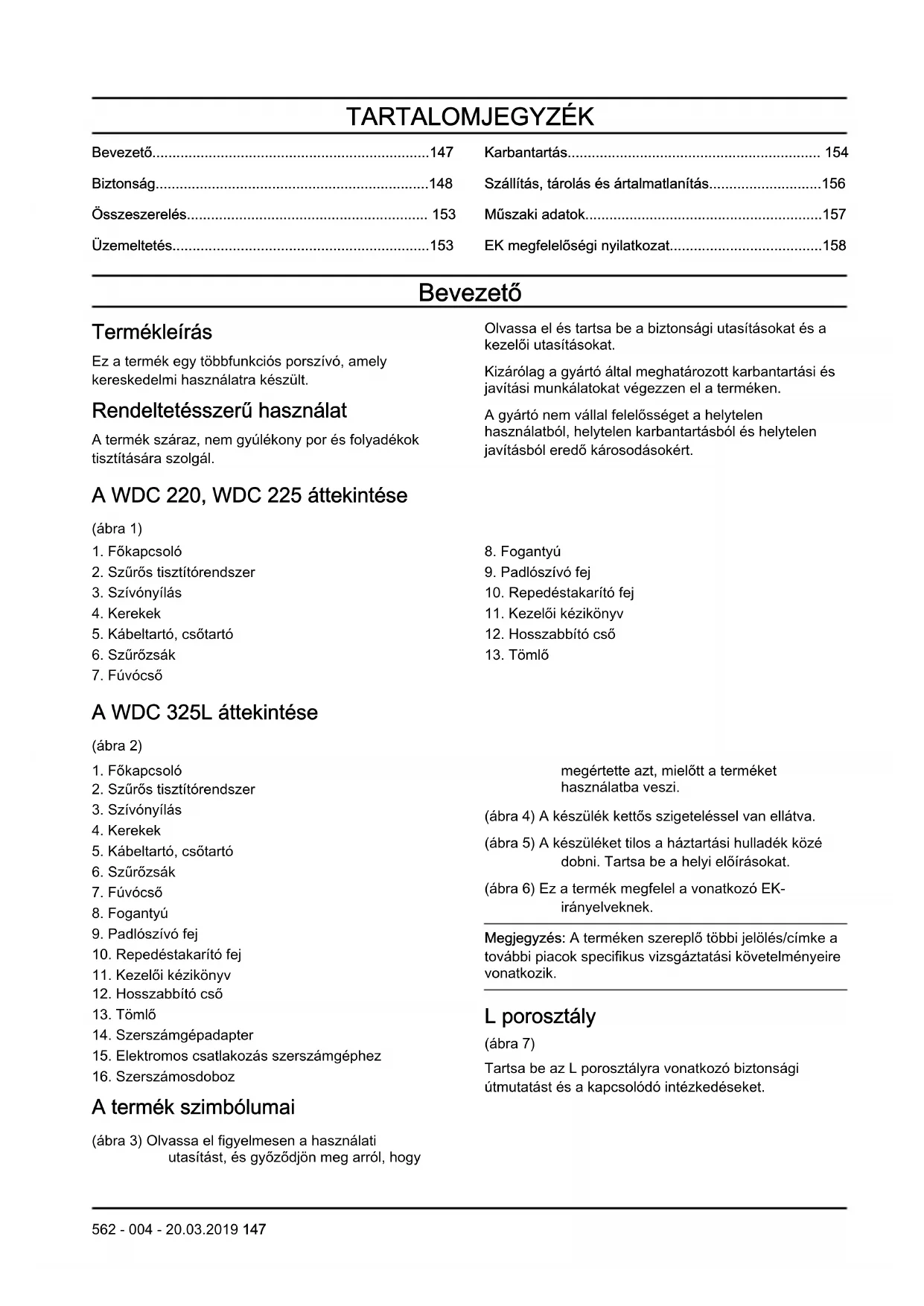

HASZNÁLATI ÚTMUTATÓ WDC 225 HUSQVARNA

• Bevezető p. 147
• Biztonság p. 148
• Összeszerelés p. 153
• Üzemeltetés p. 153
• Karbantartás p. 154
• Szállítás, tárolás és ártalmatlanítás p. 156
• Műszaki adatok p. 157
• EK megfelelőségi nyilatkozat Bevezető Termékleírás Ez a termék egy többfunkciós porszívó, amely kereskedelmi használatra készült. Rendeltetésszerű használat A termék száraz, nem gyúlékony por és folyadékok tisztítására szolgál. Olvassa el és tartsa be a biztonsági utasításokat és a kezelői utasításokat. Kizárólag a gyártó által meghatározott karbantartási és javítási munkálatokat végezzen el a terméken. A gyártó nem vállal felelősséget a helytelen használatból, helytelen karbantartásból és helytelen javításból eredő károsodásokért. A WDC 220, WDC 225 áttekintése (ábra 1) p. 158

2. Szűrős tisztítórendszer

5. Kábeltartó, csőtartó

10. Repedéstakarító fej

11. Kezelői kézikönyv

A WDC 325L áttekintése (ábra 2)

2. Szűrős tisztítórendszer

5. Kábeltartó, csőtartó

10. Repedéstakarító fej

11. Kezelői kézikönyv

14. Szerszámgépadapter

15. Elektromos csatlakozás szerszámgéphez

A termék szimbólumai (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) A készülék kettős szigeteléssel van ellátva. (ábra 5) A készüléket tilos a háztartási hulladék közé dobni. Tartsa be a helyi előírásokat. (ábra 6) Ez a termék megfelel a vonatkozó EK- irányelveknek. Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. L porosztály (ábra 7) Tartsa be az L porosztályra vonatkozó biztonsági útmutatást és a kapcsolódó intézkedéseket.

562 - 004 - 20.03.2019 147Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ha a termék és/vagy egy kiegészítő károsodott, akkor egy jóváhagyott szervizközpontnak kell elvégeznie a javítását. Ne használjon sérült terméket.

A terméket gyermekek nem használhatják. Ne engedélyezze a termék használatát vagy karbantartását olyan személy számára, aki nem ismeri a használati utasítás tartalmát.

A termék kizárólag felügyelet mellett üzemeltethető.

Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket.

A gyermekeket szem előtt kell tartani annak biztosítása érdekében, hogy ne játsszanak a termékkel.

Ne alkalmazzon veszélyes munkaeljárásokat.

Ne használja a terméket, ha a szűrők nincsenek a megfelelő helyzetben.

A következő helyzetekben állítsa le a terméket, és válassza le a hálózati csatlakozót:

Tisztítás és karbantartás előtt.

Ha az adott területen hab vagy folyadékok találhatók.

Ne hagyja magára a terméket, ha csatlakoztatva van. A termék használaton kívüli állapotában és karbantartás

562 - 004 - 20.03.2019előtt válassza le a hálózati

Ne használja a terméket, ha a vezeték vagy a dugó sérült. A leválasztáshoz a dugaszt húzza, ne a kábelt. Ne érjen a termék dugójához nedves kézzel. A leválasztás előtt minden vezérlőelemet állítson alapállapotba.

Ne húzza a terméket a vezetékénél fogva. Ne használja fogantyúként a vezetéket. Ne csukjon rá ajtót a vezetékre, illetve ne húzza éles szélek vagy sarkok körül a vezetéket. Ne vezesse át a terméket a vezetékén. Tartsa a vezetéket forró felületektől távol.

Tartsa távol a haját, ruházatát, ujjait és egyéb testrészeit a nyílásoktól és a mozgó alkatrészektől. Ne helyezzen tárgyakat a nyílásokba, és ne használja terméket blokkolt nyílással. Tartsa a nyílásokat portól, szöszöktől, hajtól és egyéb, a légáramlást csökkentő anyagoktól mentesen.

Ne porszívózzon veszélyes port a WDC 220, WDC 225 készülékkel.

Ne porszívózzon gyúlékony port és gyúlékony folyadékokat, pl. benzint a termékkel. Ne használja a terméket olyan területeken, ahol ilyen anyagok lehetnek jelen.

Ne porszívózzon fel égő, füstölő dolgokat, például cigarettát, gyufát vagy forró hamut.

Lépcsőkön végzett tisztítás során körültekintően járjon el.

Ha a termékből hab vagy folyadék távozik, azonnal állítsa le a terméket.

Ne használja vízszivattyúként a terméket.

A terméket megfelelően földelt fali aljzathoz csatlakoztassa. A hálózati aljzatnak és a hosszabbító kábelnek működőképes védővezetővel ellátottnak kell lennie (kizárólag a kettős szigeteléssel nem ellátott termékekre vonatkozik).

Ügyeljen arra, hogy biztosított legyen a munkavégzési terület megfelelő légáramlása.

Ne használja a terméket létraként vagy fellépőként.

Poreltávolító használata esetén a helyiség levegőcseréjének mértéke akkor megfelelő, ha a porszívóból a levegő az adott helyiségbe távozik. A

562 - 004 - 20.03.2019

149használat előtt a nemzeti jogszabályoknak megfelelően járjon el.

L porosztályú termékek, a WDC 325L esetében a használat előtt biztosítani kell a kezelő megfelelő tájékoztatását és képzését az alábbiakkal kapcsolatban:

A termék használatának módja.

A felszívandó anyaggal kapcsolatos kockázatok.

A felszívott anyagok biztonságos ártalmatlanítása.

L porosztályú termékek, a WDC 325L esetében a következők érvényesek:

A termék száraz, nem gyúlékony por és folyadékok, valamint > 1mg/m

értékű anyagok felszívására használható. L porosztály (IEC 60335-2-69). Az ebbe az osztályba sorolt por OEL

Az L porosztályú termékek tesztelésnek alávetett szűrőanyaggal vannak ellátva. A vízáteresztés maximális foka 1%. Az ártalmatlanításra vonatkozóan nincsenek érvényben különleges előírások. Megjegyzés: Tartsa be a helyi törvényeket. Ezek előírhatják a kezelő korát. Kettős szigeteléssel ellátott termékekre vonatkozó biztonsági utasítások FIGYELMEZTETÉS: A terméket kizárólag a jelen kézikönyvben foglaltaknak megfelelően használja, kizárólag a gyártó által javasolt kiegészítőkkel együtt. FIGYELMEZTETÉS: Kizárólag az Egyesül Királyságra vonatkozóan: Olvassa el ezeket a fontos utasításokat.Ezen utasítások összeállítása a biztonságot és a hatékonyságot maximálisan szem előtt tartva történt. A kezelőnek egy jóváhagyott oktató általi képzésben kell részesülnie, és meg kell értenie a kezelési utasításokat. A kezelőnek minden, a működtetés idején érvényben lévő kapcsolódó szabályozást és jogszabályt ismernie kell. FIGYELMEZTETÉS: A termék csatlakoztatása előtt: Ügyeljen rá, hogy a tápegység hálózati feszültsége és hálózati frekvenciája megegyezzen a száraz/nedves porszívó típustábláján található adatokkal. FIGYELMEZTETÉS: A termék kettős szigeteléssel van ellátva. Kizárólag Husqvarna cserealkatrészeket használjon. A kettős szigetelésű termékek szervizelésével kapcsolatban tekintse át az utasításokat. FIGYELMEZTETÉS: A termék különleges vezetékkel van ellátva. Ha a vezeték sérült, akkor ugyanolyan típusú vezetékre kell lecserélni. Ez a jóváhagyott szakszervizekben és kapható, és jóváhagyott személyzetnek kell beszerelnie. FIGYELMEZTETÉS: A kettős szigeteléssel ellátott termékek szervizeléséhez a rendszer ismeretére van szükség. Kettős szigetelésű termékek esetében földelés helyett két szigetelőrendszert tartalmaz a termék. A kettős szigetelésű termékek esetében nincsen biztosítva földelési mód, és nem is szabad földelési módot hozzáadni a készülékhez. Szervizelést kizárólag jóváhagyott szervizszemélyzet végezhet. A kettős szigeteléssel ellátott termékek cserealkatrészeinek azonosaknak kell 150 562 - 004 - 20.03.2019lenniük a lecserélt alkatrészekkel. A kettős szigeteléssel ellátott termékeken „DOUBLE INSULATION” (kettős szigetelés) vagy „DOUBLE INSULATED” (kettős szigetelésű) felirat szerepel. Szimbólum is szerepelhet a terméken. Elektromos biztonság

• A porszívót javasolt áramkör-megszakítóval védett elektromos hálózathoz csatlakoztatni.

• Rendezze el az elektromos alkatrészeket (aljzatokat, dugaszokat és csatlakozókat), és úgy helyezze el a hosszabbító vezetéket, hogy a védelmi osztály megmaradjon.

• A tápforráskábelek csatlakozóinak és a hosszabbító vezetékeknek vízzáróknak kell lenniük. Hosszabbító vezeték

• Hosszabbító vezetékként kizárólag a gyártó által meghatározott vagy annál jobb minőségű változatot használjon.

• Hosszabbító vezeték használata esetén ellenőrizze a kábel minimális keresztmetszetét: Kábel hossza Keresztmetszet < 16 A < 25 A < 20 m 1,5 mm

porszívó felső része feszültség alatt álló összetevőket tartalmaz. A feszültség alatt álló összetevők megérintése súlyos vagy akár halálos sérüléseket okozhat.

Soha ne permetezzen vizet a porszívó felső részére. FIGYELMEZTETÉS: Hibás hálózati csatlakozóból eredő áramütés. A hibás hálózati csatlakozó megérintése súlyos vagy akár halálos sérüléseket okozhat.

Ne tegyen kárt a hálózati vezetékben (például úgy, hogy átvezeti rajta a készüléket, vagy meghúzza vagy összezúzza).

Rendszeresen ellenőrizze, hogy a hálózati vezeték nem károsodott-e, vagy nem mutatja-e öregedés jeleit.

A veszély elkerülése érdekében a megsérült tápkábelt egy jóváhagyott Husqvarna forgalmazónak vagy hasonló, megfelelően képzett személynek kell kicserélnie.

A tápkábelt semmilyen körülmények között nem szabad ujjak köré vagy a kezelő testének bármely része köré csavarni. VIGYÁZAT:

készülékaljzat (csak bizonyos típusok esetében) kizárólag a működtetési utasításokban meghatározott célokra szolgál. Az eltérő készülékek csatlakozása károsodáshoz vezethet.

562 - 004 - 20.03.2019 151•

Készülék csatlakoztatása előtt mindig állítsa le a terméket és a csatlakoztatni kívánt készüléket.

Olvassa el a csatlakoztatni kívánt készülék működtetési utasításait, és tartsa szem előtt a bennük foglalt biztonsági megjegyzéseket. VIGYÁZAT: Nem megfelelő hálózati feszültség miatti károsodás. A készülék károsodásához vezethet, ha nem megfelelő hálózati feszültséghez csatlakoztatják.

Ügyeljen rá, hogy a tápegység hálózati feszültsége és hálózati frekvenciája megegyezzen a száraz/ nedves porszívó típustábláján található adatokkal. Biztonsági utasítások az üzemeltetéshez Folyadékok felszívása VIGYÁZAT: Ne szívjon fel a termékkel gyúlékony folyadékokat.

• Folyadékok felszívása előtt távolítsa el a szűrőzsákot. Ellenőrizze, hogy megfelelően működik-e az úszó vagy a vízszintkorlátozó funkció.

• Válasszon ki egy speciális szűrőbetétet vagy szűrőrácsot.

• Ha a termékből hab távozik, azonnal függessze fel a munkát, és ürítse ki a tartályt. Veszélyes anyagok FIGYELMEZTETÉS: Ne szívjon fel veszélyes anyagokat a termékkel. Ez sérüléseket okozhat.

• Ne szívja fel a következő anyagokat a termékkel:

• forró anyagok, például égő cigaretták és forró hamu,

• gyúlékony, robbanékony, agresszív folyadékok, például benzin, oldószerek, savak és lúgok,

• gyúlékony, robbanékony por, például magnézium- vagy alumíniumpor. Alkatrészek és kiegészítők VIGYÁZAT: A termék biztonsága érdekében kizárólag pótalkatrészeket és kiegészítőket használjon.

• Kizárólag a Husqvarna által gyártott pótalkatrészeket és kiegészítőket használjon.

• Kizárólag a termékhez mellékelt vagy a kezelői kézikönyvben említett keféket használja. Robbanékony vagy gyúlékony környezet VIGYÁZAT: Ne használja a terméket robbanékony vagy gyúlékony környezetben. Ne használja a terméket olyan folyadékok, gáz vagy gőz közelében, amelyek gyúlékony környezetet hozhatnak létre. Fúvókészülék funkció FIGYELMEZTETÉS: A por egészségügyi problémákat okozhat. A termék fúvókészülék funkcióval is el van látva. Ne fújja a távozó levegőt véletlenszerűen zárt terekbe. A fúvókészülék funkció kizárólag tiszta tömlővel használható. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt az összes figyelmeztetést olvassa el. A portartály ürítése VIGYÁZAT: A felszívott anyag veszélyes lehet a környezetre. A felszívott anyagokat a jogi szabályozásoknak megfelelően ártalmatlanítsa. 152 562 - 004 - 20.03.2019Összeszerelés FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket. Telepítés előtti teendők

1. Oldja ki a féket, és emelje fel a motoregységet. (ábra

2. Távolítsa el a kiegészítőket a portartályból. (ábra 9)

3. Ellenőrizze, hogy az összes alkatrész mellékelve

van-e. Tekintse meg a termék áttekintését. Szükséges eszközök: Csavarhúzó. A szűrőzsák beszerelése

1. Állítsa a főkapcsolót „0” helyzetbe.

2. Válassza le a terméket. (ábra 10)

3. Oldja ki a féket, és emelje fel a motoregységet. (ábra

4. Helyezze be a szűrőzsákot a portartályba.

5. Csatlakoztassa a szűrőzsák kartonból készült részét

a szívónyílásra. Ügyeljen arra, hogy a gumimembrán a szívónyílás kiemelkedő részén túlra kerüljön. (ábra 11)

6. Helyezze a motoregységet a portartályra, és rögzítse

a fékeket. (ábra 12) A kiegészítők felszerelése

1. Helyezze el a kiegészítőket a helyükön a könnyű

hozzáférés érdekében. (ábra 13)

2. Csatlakoztassa a szerszámosdobozt a termék

hátuljához. (ábra 14)

3. Csatlakoztassa a kábel és a tömlő tartóját a termék

hátuljára. (ábra 15) A tömlő csatlakoztatása

1. Helyezze a tömlőt a termék elején található

szívónyílásba. (ábra 16)

2. Csatakoztassa a készüléket a hálózati aljzathoz.

3. Állítsa a főkapcsolót „I” helyzetbe. (ábra 17)

4. Állítsa be a szívóerőt a fogantyún vagy a főkapcsoló*

segítségével. *Csak bizonyos típusok esetében. (ábra 18) A csőtartó felszerelése

1. Mozgassa a csőtartót függőlegesen a hosszabbító

2. Csavarhúzó használatával szerelje fel a csőtartót a

hosszabbító cső megfelelő magasságában. (ábra 19)

3. Rögzítse a hosszabbító csövet a tartóknál a termék

hátulján. (ábra 20) Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A termék elindítása A termék használata előtt győződjön meg arról, hogy a típustáblán szereplő frekvencia és feszültség azonos-e a hálózati feszültséggel.

1. Ügyeljen arra, hogy a főkapcsoló „0” helyzetben

2. Ellenőrizze, hogy a megfelelő szűrők a helyükön

vannak-e a terméken belül.

3. Helyezze a tömlőt a termék elején található

szívónyílásba. Nyomja előrefelé a tömlőt, amíg szorosan a helyére nem illeszkedik a szívónyílásban. (ábra 16)

4. Csatlakoztassa a két hosszabbító csövet a

fogantyúval. A megfelelő csatlakozás ellenőrzéséhez csavarja meg a hosszabbító csöveket.

5. Csatlakoztasson egy szívófejet a hosszabbító

csőhöz. A szívófejet a felszívni kívánt anyag típusának megfelelően válassza ki.

6. Csatlakoztassa a dugaszt a hálózati aljzathoz.

7. A termék elindításához állítsa „I” helyzetbe a

főkapcsolót. (ábra 17) A termék leállítása

1. A termék leállításához állítsa „0” helyzetbe a

2. Húzza ki a dugaszt a hálózati aljzatból. (ábra 10)

A fúvófunkció használata

1. Helyezze a tömlőt a termék hátulján lévő nyílásba.

2. Csatlakoztassa a dugaszt a hálózati aljzathoz.

3. Állítsa a főkapcsolót „I” helyzetbe. (ábra 17)

4. Állítsa be a fúvóerőt a fogantyún vagy a főkapcsoló*

segítségével. *Csak bizonyos típusok esetében. (ábra 22)

562 - 004 - 20.03.2019 153A szerszámgépaljzat használata*

*Csak bizonyos típusok esetében. VIGYÁZAT: Kövesse a szerszámgépaljzathoz csatlakoztatott készülékek működtetési utasításait és biztonsági utasításait. Megjegyzés: A csatlakoztatott eszköz maximális teljesítményfelvétele a következő részben olvasható: Műszaki adatok157. oldalon

1. Ügyeljen arra, hogy a szerszámgépen lévő kapcsoló

„0” helyzetben legyen. (ábra 23)

2. Válassza le a fogantyút a tömlőről. Nyomja le a

tömlő végén (A) lévő tológombokat, és húzza ki a fogantyút (B). (ábra 24)

3. Csatlakoztassa a szerszámgép adapterét. (ábra 25)

4. Állítsa be a szívóerőt a szerszámgépadapteren vagy

a főkapcsoló* segítségével. *Csak bizonyos típusok esetében. (ábra 26)

5. Csatlakoztassa a tömlőt a termék szívónyílásához

és a szerszámgéphez. Csatlakoztassa a szerszámgép kábelét a termék elektromos csatlakozójához. (ábra 27)

6. Ügyeljen arra, hogy a szerszámgépen lévő kapcsoló

„0” helyzetben legyen. (ábra 23)

7. Fordítsa el a terméken lévő főkapcsolót

szerszámgép helyzetbe (A).

8. Állítsa a szerszámgép kapcsolóját „I” helyzetbe (B).

(ábra 28) Megjegyzés: A termék elindításához és leállításához használja a terméken (A) vagy a szerszámgépen (B) lévő főkapcsolót. Folyadékok felszívása Megjegyzés: A rendszer úszórendszerrel van ellátva, amely a maximális folyadékszint elérésekor leállítja a termék légáramlását. VIGYÁZAT: Ne végezze folyadékok felszívását, ha nincs a helyén az úszórendszer.

1. Ügyeljen arra, hogy a szűrő és a szűrőfeszítő (az

úszórendszer) a helyén legyen, lásd: A levegőszűrő cseréje155. oldalon . Ha van beszerelve szűrőzsák, akkor távolítsa el.

2. Folyadékok felszívása során a padlószívű fejet

3. A maximális folyadékszint elérésekor a motor hangja

észrevehetően megváltozik. A szívóerő ekkor csökken.

4. Állítsa le a terméket, lásd:

A termék leállítása153. oldalon

5. Ürítse ki a portartályt, lásd:

Az üres portartály folyadék felszívása után155. oldalon

Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Rendszeres szervizelés és átvizsgálás

• A terméken rendszeresen szervizelést és átvizsgálást kell végeznie megfelelő képesítéssel rendelkező személyzetnek, a kapcsolódó jogszabályok és szabályozások figyelembevételével.

• A földelés folytonosságára, a szigetelés ellenállására és a rugalmas vezeték állapotára vonatkozóan gyakori elektromossági teszteléseket kell végezni.

• Ha hibát találnak, akkor a terméket ki kell vonni a használatból, és meg kell javítania egy jóváhagyott szerviztechnikusnak. L porosztályú termékek karbantartása Az L porosztályú termékekre a következők érvényesek: WDC 325L.

• Karbantartás és tisztítás során a karbantartást végző és egyéb személyek szempontjából biztonságos módon használja a terméket.

• A karbantartási területen:

• Szűrt előírt légáramlást alkalmazzon.

• Viseljen védőruházatot.

• Tisztítsa meg a karbantartási területet, hogy a veszélyes anyagok ne kerülhessenek át más területekre.

• Ha az alkatrészek nem tisztíthatók meg megfelelően a karbantartás és a javítás során:

• Helyezze az alkatrészeket megfelelően lezárt zsákokba.

• A jogi szabályozásoknak megfelelően ártalmatlanítsa az alkatrészeket. 154 562 - 004 - 20.03.2019Az üres portartály folyadék felszívása után

1. Állítsa le a terméket, lásd:

A termék leállítása153. oldalon

2. Válassza le a tömlőt a szívónyílásról a tömlő

3. Oldja ki a féket, és emelje fel a motoregységet. (ábra

4. A portartályt a kiürítéséhez döntse meg hátrafelé, és

öntse a folyadékokat egy padlón lévő lefolyóba. * A fogantyú csak bizonyos típusokon található meg. (ábra 29) VIGYÁZAT: A portartályt és az úszórendszer mindig ürítse ki és tisztítsa meg folyadék felszívása után. Ne végezzen folyadékfelszívást a termékbe helyezett úszórendszer és szűrő nélkül.

5. Helyezze a motoregységet a portartályra, és rögzítse

a fékeket. (ábra 12) Az üres portartály száraz felszívás után

1. Állítsa le a terméket, lásd:

A termék leállítása153. oldalon

2. Oldja ki a féket, és emelje fel a motoregységet. (ábra

3. Végezzen ellenőrzést, hogy tele van-e a szűrőzsák.

4. Ha tele van szűrőzsák, akkor távolítsa el.

VIGYÁZAT: Ne végezze száraz anyagok felszívását, ha nincs a helyén a szűrő és a szűrőzsák.

5. Helyezzen be egy új szűrőzsákot, lásd:

A szűrőzsák beszerelése153. oldalon

Megjegyzés: A termék szívási teljesítménye a szűrő és a szűrőzsák méretétől és minőségétől függ. Kizárólag Husqvarna szűrőt és szűrőzsákokat használjon.

6. Helyezze a motoregységet a portartályra, és rögzítse

a fékeket. (ábra 12) A szűrő megtisztítása, szűrőtisztító rendszer A rendszer félautomatikus szűrőtisztító rendszerrel van ellátva. Használja rendszeresen a szűrőtisztító rendszert, legkésőbb akkor, ha a tisztítási teljesítmény már nem megfelelő. A szűrőtisztító rendszer rendszeres használata megnöveli a szűrő élettartamát.

1. Ha már nem megfelelő a szívási teljesítmény,

tisztítsa meg a szűrőt. (ábra 30)

2. Helyezze a tömlőt a termék elején található

szívónyílásba. (ábra 16)

3. Csatakoztassa a készüléket a hálózati aljzathoz.

4. Állítsa a főkapcsolót „I” helyzetbe. (ábra 17)

5. Helyezze a szívófejet a kezébe (A), hogy a készülék

szívóereje a kezére hasson.

6. Az öklével 3 alkalommal üsse meg a szűrőtisztító

gombot (B). (ábra 31)

7. Ha a szívóerő nem megfelelő, távolítsa el a szűrőt,

lásd: A levegőszűrő cseréje155. oldalon

8. Rázza meg, kefélje át vagy mossa ki a szűrőt a

9. Hagyja megszáradni a szűrőt.

10. Szerelje be a szűrőt, lásd:

A szűrőzsák beszerelése153. oldalon

A termék külső tisztítása

1. Állítsa le a terméket, lásd:

A termék leállítása153. oldalon

2. Tisztítsa meg a terméket egy száraz ronggyal,

valamint kis mennyiségű tisztítópermettel. A levegőszűrő cseréje A terméket folyamatos kemény munkavégzésre tervezték. A porszűrőt a működési órák számától függően kell cserélni.

1. Állítsa le a terméket, lásd:

A termék leállítása153. oldalon

2. Oldja ki a féket, és emelje fel a motoregységet. (ábra

3. Fordítsa el a szűrőfeszítőt (A) az óramutató

járásával ellentétes irányban, és húzza ki. Húzza ki a szűrőt (B). (ábra 32)

4. Helyezze be az új szűrőt (A). Helyezze be a

szűrőfeszítőt (B), és fordítsa el az óramutató járásával megegyező irányban. (ábra 33)

5. Ügyeljen rá, hogy a szűrő és a szűrőtartó a helyére

6. Helyezze a motoregységet a portartályra, és rögzítse

a fékeket. (ábra 12) A szűrőzsák cseréje

1. Állítsa le a terméket, lásd:

A termék leállítása153. oldalon

2. Oldja ki a féket, és emelje fel a motoregységet. (ábra

3. Végezzen ellenőrzést, hogy tele van-e a szűrőzsák.

Ha tele van szűrőzsák, akkor távolítsa el.

4. Húzza ki a régi szűrőzsák kartonból készült részét a

5. Emelje ki a szűrőzsákot (A), és ártalmatlanítsa.

6. Helyezze be az új szűrőzsákot a portartályba (B).

7. Csatlakoztassa a szűrőzsák kartonból készült részét

a szívónyílásra (C). Ügyeljen arra, hogy a gumimembrán a szívónyílás kiemelkedő részén túlra kerüljön. (ábra 35)

562 - 004 - 20.03.2019

1558. Helyezze a motoregységet a portartályra, és rögzítse a fékeket. (ábra 12) Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• Ha nem használja a terméket, válassza le a dugaszt a hálózati áramforrásról.

• Tekerje fel a kábelt, a terméknél kezdve.

• A kábeltartó használatával csatlakoztassa a kábelt a motoregységhez.

• Tekerje fel a tömlőt.

• A tömlőtartó használatával csatlakoztassa a tömlőt a motoregységhez.

• Zárja le a motoregységen lévő összes féket.

• Ne döntse meg a terméket, ha a portartályban folyadék található.

• Ne használjon darukampót a termék megemelésére.

• Tartsa a terméket száraz és fagymentes helyen. A termék újrahasznosítása A termék használhatatlanná tételéhez végezze el ezeket a lépéseket.

1. Húzza ki a dugaszt a hálózati aljzatból.

2. Vágja el a tápkábelt.

3. Ne dobja a készüléket a háztartási hulladék közé.

Leselejtezés (A 2012/19/EK irányelv előírásai szerint): A terméket tilos a normál háztartási hulladék közé helyezni. Hulladékba helyezését a helyi környezetvédelmi előírásokkal összhangban kell végrehajtani. Ügyeljen rá, hogy a terméket a helyi szelektív hulladékgyűjtő központjában vagy azon keresztül ártalmatlanítsák. (ábra 5)

Műszaki adatok EU/CH GB AU/NZ US WDC 220 WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225 Feszültség, V 220-240 220-240 220-240 220-240 220-240 220-240 110-120 Teljesítmény p iec , W 1000 1200 1000 1000 1000 1000 1000 Kapcsolt terhelés a kés- zülékaljzat esetében, W

/1100 - 1900 - 1300 - Frekvencia, Hz 50@60 50–60 50@60 Biztosíték, A 10 16@10 13 13 10 10 15 Védelmi kategória (ned- vesség, por) IPX4 Védelmi osztály (elek- tromos) II. (ábra 4) I II. (ábra 4) I II. (ábra 4) I II. (ábra 4) Levegőmennyiség-ára- mlás, l/perc

Levegőmennyiség-ára- mlás, cfm

Szívóerő, mbar 210 235 210 210 210 210 210 Hangnyomásszint 1 m- en, EN 60704-1, dB(A) +/- 2

+/- 1 <1,5 Tömeg, kg 7,5 8,5 7,5 8,5 7,5 8,5 7,5 Szélesség (mm) 377 376 377 376 377 376 377 Mélység, mm 385 392 385 392 385 392 392 Magasság (mm) 506 533 506 530 506 530 550

562 - 004 - 20.03.2019 157EK megfelelőségi nyilatkozat

EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: [phone], kijelenti, hogy a Husqvarna és WDC 220, 3325L porszívó megfelel az EGK TANÁCSA következő IRÁNYELVÉNEK:

• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK

2. Prestrihnite napájací kábel.
