Typ produktu	Univerzálny vysávač na komerčné použitie (suché/mokré)
Značka	Husqvarna
Model	WDC 220
Elektrické napájanie	220-240 V, 50/60 Hz, 1000 W
Trieda elektrickej ochrany	II (dvojitá izolácia)
Stupeň ochrany (prach/vlhkosť)	IPX4
Maximálny prietok vzduchu	3 600 l/min
Maximálny podtlak	210 mbar
Hladina hluku (1 m)	72 dB(A)
Hmotnosť	7,5 kg
Rozmery (D × Š × V)	377 × 385 × 506 mm
Objem nádrže	Približne 20 l (odhad, nie je uvedené v návode)
Hlavné funkcie	Suché/mokré vysávanie, poloautomatický systém čistenia filtra, funkcia fúkania, zásuvka pre elektrické náradie (na niektorých modeloch)
Filter	Vymeniteľný protiprachový filter; filtračné vrece na suchý odpad
Dodávané príslušenstvo	Hadica, 2 predlžovacie trubice, rukoväť, kefa na podlahu, hubica na škáry, filtračné vrece, návod
Údržba a čistenie	Čistenie filtra údermi; výmena filtra a filtračného vrecka; vonkajšie čistenie suchou handričkou
Bezpečnosť	Dvojitá izolácia, automatické vypnutie pri kvapaline (plavákový systém), podrobné bezpečnostné pokyny
Náhradné diely a opraviteľnosť	Originálne náhradné diely Husqvarna; oprava v autorizovanom servise; používajte výhradne odporúčané príslušenstvo
Všeobecné informácie	Použitie: komerčný vysávač na nehorľavý suchý prach a kvapaliny; nepoužívať na nebezpečné, horúce alebo horľavé látky

Často kladené otázky - WDC 220 HUSQVARNA

Ako používať vysávač na vysávanie kvapalín?

Najskôr vyberte filtračné vrece. Uistite sa, že je plavákový systém (napínač filtra) na mieste. Použite kefu na podlahu. Okamžite zastavte, ak uniká pena. Po použití vyprázdnite nádrž.

Ako čistiť filter pomocou poloautomatického systému čistenia?

Zapojte spotrebič a zapnite ho. Dlňou ruky trikrát udrite tlačidlo čistenia filtra. Ak je sanie stále slabé, vyčistite alebo vymeňte filter.

Ako vymeniť filtračné vrece?

Vypnite a odpojte spotrebič. Otvorte zámky a zdvihnite motorový blok. Vyberte staré vrece potiahnutím za kartón. Vložte nové vrece upevnením kartónovej časti na prívod vzduchu. Vráťte motorový blok a zaistite.

Môžem používať vysávač s predlžovacím káblom?

Áno, ale prierez kábla musí byť prispôsobený dĺžke: do 20 m, 1,5 mm² (<16A); pre 20-50 m, 2,5 mm². Uistite sa, že je predlžovací kábel v dobrom stave.

Čo robiť, ak do vysávača prenikne vlhkosť?

Okamžite zastavte spotrebič a odpojte ho. Vyprázdnite a vyčistite nádrž. Nechajte úplne vyschnúť pred opätovným použitím. Nikdy nestriekajte vodu na hornú časť.

Aké druhy odpadu NESMIETE vysávať?

Nevysávajte nebezpečné látky (toxický prach), horúce (cigarety, popol), horľavé (benzín, rozpúšťadlá), výbušné (hliníkový alebo horčíkový prach) ani kyslé/zásadité látky.

Je vysávač vhodný na nebezpečný jemný prach?

Nie, model WDC 220 nie je certifikovaný na nebezpečný prach (trieda L). Používajte ho iba na nebezpečný suchý prach. Pri nebezpečnom prachu použite model WDC 325L.

Ako udržiavať vonkajšiu časť vysávača?

Odpojte spotrebič. Čistite suchou handričkou a trochou čističa v aerosóle. Na motorový blok nepoužívajte vodu.

Čo znamená symbol dvojitej izolácie?

Symbol (štvorec vo štvorci) znamená, že spotrebič má dvojitú elektrickú izoláciu, čo znamená, že nevyžaduje uzemnenie. Na zachovanie tejto ochrany používajte iba náhradné diely Husqvarna.

Ako používať funkciu fúkania?

Vložte hadicu do otvoru na zadnej strane produktu. Zapojte a zapnite. Výkon nastavte na rukoväti alebo vypínači. Používajte len s čistou hadicou, aby ste predišli rozprašovaniu prachu.

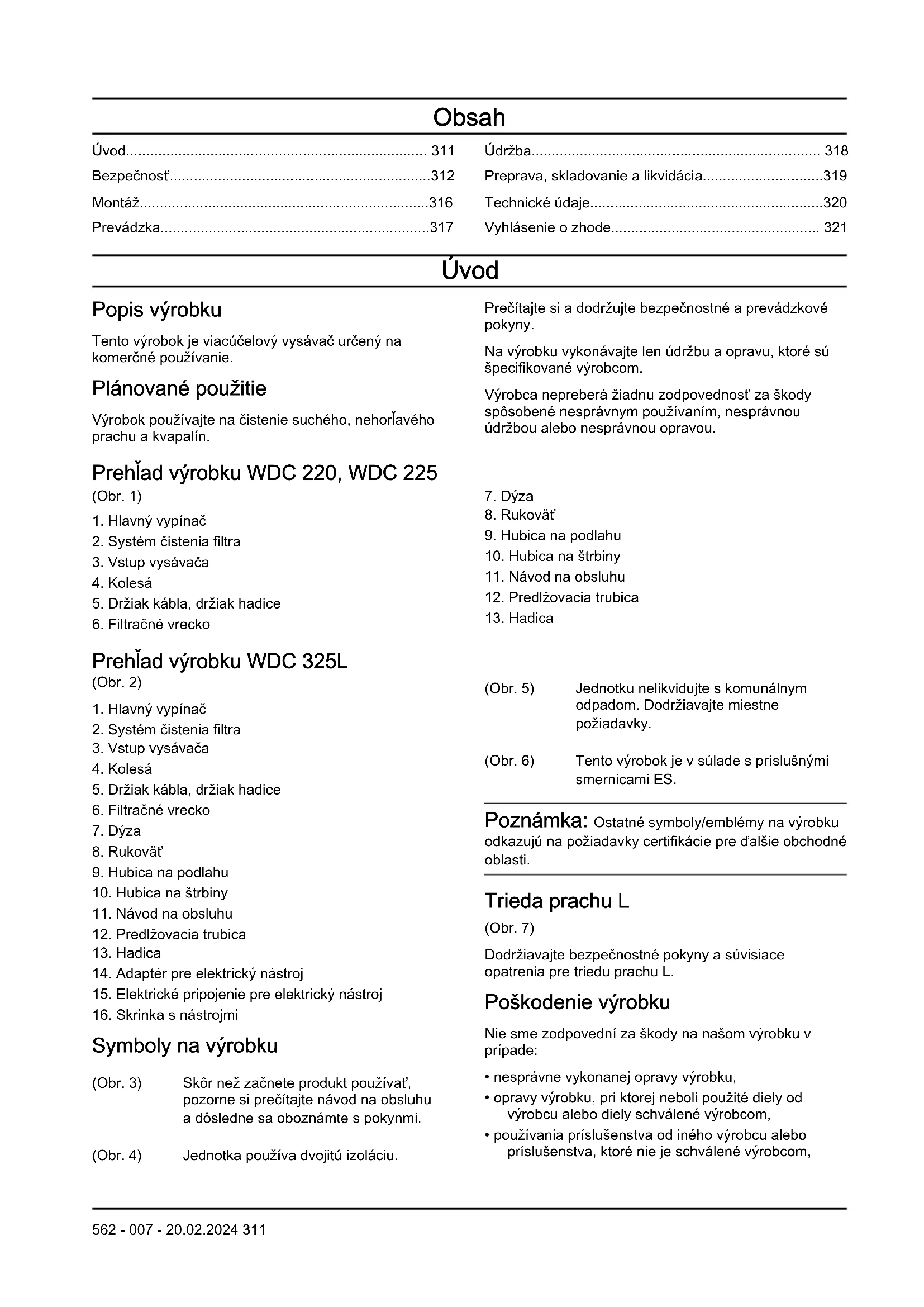

NÁVOD NA OBSLUHU WDC 220 HUSQVARNA

Tento výrobok je viacúčelový vysávač určený na komerčné používanie.

Plánované použitie

Výrobok používajte na čistenie suchého, nehorlavého prachu a kvapalín.

Prehľad výrobku WDC 220, WDC 225

(Obr. 1)

1. Hlavný vypínač
2. Systém čistenia filtra
3. Vstup vysávača
4. Kolesá
5. Držiak kábla, držiak hadice
6. Filtračné vrecko

Prehľad výrobku WDC 325L

(Obr. 2)

1. Hlavný vypínač
2. Systém čistenia filtra
3. Vstup vysávača
4. Kolesá
5. Držiak kábla, držiak hadice
6. Filtračné vrecko
7. Dýza
8. Rukovät'
9. Hubica na podlahu
10. Hubica na štrbiny
11. Návod na obsluhu
12. Predlžovacia trubica
13. Hadica
14. Adaptér pre elektrický nástroj

15. Skrinka s nástrojmi

16. Elektrické pripojenie pre elektrický nástroj

Symboly na výrobku

(Obr. 3) Skôr než začnete produkt používať, pozorne si prečítajte návod na obsluhu a dôsledne sa oboznámte s pokynmi.

Na výrobku vykonávajte len údržbu a opravu, ktoré sú špecifikované výrobcom.

Výrobca nepreberá žiadnu zodpovednosť za škody spôsobené nesprávnym používaním, nesprávnou údržbou alebo nesprávnou opravou.

1. Dýza
2. Rukovät'
3. Hubica na podlahu
4. Hubica na štrbiny
5. Návod na obsluhu
6. Predlžovacia trubica
7. Hadica

(Obr. 5) Jednotku nelikvidujte s komunálnym odpadom. Dodržiavajte miestne požiadavky.

(Obr. 6) Tento výrobok je v súlade s príslušnými smernicami ES.

Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na požiadavky certifikácie pre d'alšie obchodné oblasti.

Trieda prachu L

(Obr. 7)

Dodržiavajte bezpečnostné pokyny a súvisiace opatrenia pre triedu prachu L.

Poškodenie výrobku

Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy.

• Ak sú výrobok alebo príslušenstvo poškodené, musia byt' opravené v schválenom servisnom stredisku. Ak sa výrobok poškodí, nepoužívajte ho.
• Nedovoľte, aby výrobok používali deti. Nedovoľte, aby výrobok používali alebo na čnom vykonávali údržbu osoby, ktoré nepoznajú potrebné pokyny.
  • Výrobok sa smie používat' len pod dohladom.
• Osoby so zníženými fyzickými alebo duševnými schopnost'ami musia byt'

počas používania výrobku vždy pod dozorom.

• Deti musia byt' pod dohľadom, aby sa zabezpečilo, že sa s výrobkom nehrajú.
• Nepoužívajte nebezpečné pracovné postupy.
• Nepoužívajte výrobok bez filtrov na správnom mieste.
  • V nasledujúcich situáciách zastavte výrobok a odpojte siet'ovú zástrčku:

• Pred čistením a údržbou.
- Pred opravou.
• Ak je v oblasti prítomná pena alebo kvapalina.

- Nevzd'alujte sa od výrobku, ked' je pripojený. Ked' nie je výrobok v prevádzke a pred údržbou, odpojte siet'ovú zástrčku.

Vlasy, voľné oblečenie, prsty ani iné časti tela sa nesmú dostat’ do blízkosti otvorov ani pohyblivých častí. Do otvorov nevkladajte žiadne predmety ani výrobok nepoužívajte so zablokovaným otvorom. Otvory udržiavajte bez prachu, žmolkov, vlasov a čokolvek iného,čo môže obmedzovat’ prúdenie vzduchu.
- Nevysávajte nebezpečný prach WDC 220, WDC 225.
- Nevysávajte žiadne horlavé kvapaliny, ako je benzín. Nepoužívajte výrobok v oblastiach, kde môžu byt' takéto produkty.
- Nevysávajte nič, čo horí alebo dymí, ako sú cigarety, zápalky alebo horúci popol.
- Pri čistení na schodoch bud'te opatrní.
- Ak z výrobku vyteká pena alebo kvapalina, výrobok okamžite zastavte.
• Výrobok nepoužívajte ako vodné čerpadlo.
- Výrobok pripojte do správne uzemnenej zásuvky. Zásuvka a predlžovací kábel musia mat' funkčný ochranný vodič (platí

len pre výrobky bez dvojitej izolácie).

• Uistite sa, že je v pracovnom priestore dobré prúdenie vzduchu.
  • Výrobok nepoužívajte ako rebrík alebo schodík.
• Pri používaní odstraňovačov prachu musí byt’ rýchlost’, pri ktorej dochádza k výmene vzduchu v miestnosti, dostatočná, ak je odsávaný vzduch z vysávača vháňaný do miestnosti. Pred použitím zabezpečte dodržiavanie vnútroštátnych predpisov.
• Pre výrobky prachu triedy L, WDC 325L, informujte obsluhu o nasledujúcich bodoch a poskytnite jej školenie pred používaním:

• Spôsob používania výrobku.
• Riziká materiálu, ktorý sa má vysávat'.
- Bezpečná likvidácia vysatého materiálu.

• Pre výrobky prachu triedy L, WDC 325L, platí nasledovné:

• Výrobok používajte na vysávanie suchého, nehorlavého prachu a kvapalín, nebezpečného prachu s hodnotou OEL ^1) > 1 mg/m ^3 . Trieda prachu L (IEC 60335-2-69). Prach

s touto triedou má hodnoty OEL ^1) > 1 mg/m ^3 .

• Výrobky s triedou prachu L majú testovaný filtračný materiál. Maximálny stupeň priepustnosti je 1 %. Pre likvidáciu neexistujú žiadne osobitné požiadavky.

Poznámka: Pozrite si miestne právne predpisy. Môžu stanovovat' vek operátora.

VÝSTRAHA: Výrobok používajte len v súlade s týmto návodom a len s príslušenstvom odporúčaným výrobcom.

VÝSTRAHA: Platí len pre Spojené královstvo: Prečítajte si tieto dôležité pokyny. Tieto pokyny boli pripravené s dôrazom na maximálnu bezpečnost' a efektívnost'. Operátor musí byt' vyškolený schváleným inštruktorom a musí porozumiet týmto pokynom na obsluhu. Operátor musí poznat' všetky súvisiace predpisy a zákony platné v čase prevádzky.

VÝSTRAHA: Pred pripojením výrobku: Uistite sa, že siet'ové napätie a frekvencia siete napájacieho zdroja zodpovedajú údajom na typovom štítku na mokrý/suchý vysávač.

VÝSTRAHA: Tento výrobok má dvojitú izoláciu. Používajte iba náhradné diely Husqvarna. Pozrite si pokyny k vykonávaniu servisu na výrobkoch s dvojitou izoláciou.

VÝSTRAHA: Servis na výrobku s dvojitou izoláciou vyžaduje znalosť systému. Pri výrobkoch s dvojitou izoláciou sa namiesto uzemnenia používajú dva systémy izolácie. Výrobok s dvojitou

izoláciou nepoužíva žiadne uzemnenie ani sa naň nesmie inštalovat' žiadny systém uzemnenia. Servis musí vykonávat' iba schválený servisný personál. Náhradné diely pre výrobok s dvojitou izoláciou musia byt' identické s dielmi, ktoré sa nahrádzajú. Výrobok s dvojitou izoláciou je označený slovami „DOUBLE INSULATION“ (Dvojitá izolácia) alebo „DOUBLE INSULATED“ (Dvojnásobne izolovaný). Symbol sa môže použit' aj na výrobku.

• Ako predlžovací kábel používajte iba verziu špecifikovanú výrobcom alebo verziu vyššej kvality.
• Pri použití predlžovacieho kábla skontrolujte minimálne prierezy kábla:

Dížka kábla	Prierez
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm^2
20 – 50 m 2,5 mm	^2	4,0 mm^2

VÝSTRAHA: Horná čast' vysávača obsahuje diely pod prúdom. Kontakt s dielmi pod prúdom vedie k vážnym alebo dokonca smrteľným zraneniam.

- Nikdy nestriekajte vodu na hornú čast' vysávača.

VÝSTRAHA: Zásah elektrickým prúdom v dôsledku chybného siet'ového kábla. Kontakt

s chybným siet'ovým káblom môže mat' za následok vážne alebo dokonca smrteľné zranenia.

• Nepoškodzujte siet'ový kábel (napr. prechodom cezeň, jeho t'ahaním alebo pomliaždením).
• Pravidelne kontrolujte, či nie je napájací kábel poškodený alebo nevykazuje známky opotrebovania.
  • V prípade poškodenia elektrického kábla ho musí vymenit' autorizovaný distribútor Husqvarna alebo podobne kvalifikovaná osoba, aby ste sa nevystavovali nebezpečenstvu.
  • V žiadnom prípade sa napájací kábel nesmie obkrúcat' okolo prstov alebo akejkoľvek časti tela operátora.

VAROVANIE: Zásuvka na elektrické zariadenie (len u niektorých modelov) je navrhnutá len na účely definované v prevádzkových pokynoch. Pripojenie iných zariadení môže spôsobit' poškodenie.

• Pred zapojením zariadenia vždy zastavte výrobok aj zariadenie, ktoré sa má pripojit'.
• Prečítajte si návod na obsluhu pripájaného zariadenia a dodržujte bezpečnostné pokyny, ktoré sú v ňom uvedené.

VAROVANIE: Poškodenie spôsobené nevhodným siet'ovým napätím. Zariadenie sa môže poškodit' v dôsledku pripojenia k nevhodnému siet'ovému napätiu.

- Uistite sa, že siet'ové napätie a frekvencia siete napájacieho zdroja zodpovedajú údajom na typovom štítku na mokrý/ suchý vysávač.

Bezpečnostné pokyny pre prevádzku

Vysávanie kvapalín

VAROVANIE: Nevysávajte horlavé kvapaliny.

• Pred vysávaním kvapalín vyberte filtračné vrecko. Skontrolujte, či plavák alebo funkcia obmedzenia hladiny vody fungujú správne.
• Použite špeciálny filtračný prvok alebo filtračnú mriežku.
• Ak z výrobku vyteká pena, ihned' zastavte prevádzku a vyprázdnite nádrž.

VÝSTRAHA: Nevysávajte nebezpečné materiály. Môže to spôsobit' poranenie.

- Nevysávajte nasledujúce materiály:

• nebezpečný prach,
• horúce materiály, napríklad horiace cigarety a horúci popol,
• horlavé, výbušné, agresívne kvapaliny, napríklad benzín, rozpúšťadlá, kyseliny a zásady,
• horlavý, výbušný prach, napríklad prach z horčíka alebo hliníka.

Náhradné diely a príslušenstvo

VAROVANIE: Na zaistenie bezpečnosti výrobku používajte len náhradné diely a príslušenstvo.

• Používajte iba náhradné diely a príslušenstvo od spoločnosti Husqvarna.
• Používajte iba kefy dodávané s výrobkom alebo uvedené v návode na obsluhu.

Výbušná alebo horľavá atmosféra

VAROVANIE: Nepoužívajte výrobok vo výbušnej alebo horlavej atmosfére. Nepoužívajte výrobok v blízkosti kvapalín,

plynu alebo výparov, ktoré môžu spôsobit' horlavé atmosféry.

Funkcia fúkača

VÝSTRAHA: Prach môže spôsobit' zdravotné problémy. Výrobok má funkciu fúkača. Nevyfukujte vychádzajúci vzduch náhodne v uzavretých priestoroch. Funkciu fúkača používajte iba s čistou hadicou.

VÝSTRAHA: Skôr než začnete s údržbou výrobku, prečítajte si všetky nasledujúce výstrahy.

Vyprázdnenie nádoby na nečistoty

VAROVANIE: Povysávaný materiál môže byť nebezpečný pre životné prostredie. Nečistoty zlikvidujte v súlade s právnymi predpismi.

Montáž

VÝSTRAHA: Pred montážou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Pred inštaláciou postupujte takto

1. Odomknite spony a zdvihnite jednotku motora. (Obr. 8)
2. Vyberte príslušenstvo z nádoby na nečistoty. (Obr. 9)
3. Skontrolujte, či sú prítomné všetky diely. Pozrite si prehľad výrobku. Potrebné nástroje: Skrutkovač.

Inštalácia filtračného vrecka

1. Prepnite hlavný vypínač do polohy „0“.
2. Odpojte výrobok. (Obr. 10)
3. Odomknite spony a zdvihnite jednotku motora. (Obr. 8)
4. Vložte filtračné vrecko do nádoby na nečistoty.
5. Pripojte kartónovú čast' filtračného vrecka na vstup vysávača. Skontrolujte, či gumová membrána prechádza okolo vystupujúcej časti vstupu vysávača. (Obr. 11)
6. Nasadte jednotku motora na nádobu na nečistoty a uzamknite spony. (Obr. 12)

Upevnenie príslušenstva

1. Príslušenstvo umiestnite na svoje miesto pre ľahký prístup. (Obr. 13)
2. Pripevnite skrinku s nástrojmi k zadnej strane výrobku. (Obr. 14)
3. Pripevnite držiak na kábel a hadicu k zadnej strane výrobku. (Obr. 15)

Inštalácia fúkacej hadice

1. Vložte hadicu do vstupu vysávača na prednej strane výrobku. (Obr. 16)
2. Pripojte zariadenie do elektrickej siete.
3. Prepnite hlavný vypínač do polohy „I“. (Obr. 17)
4. Nastavte sací výkon na rukoväti alebo pomocou hlavného vypínača*. *Len na niektorých modeloch. (Obr. 18)

Inštalácia držiaka trubice

1. Presuňte držiak trubice vertikálne na predlžovacej trubici.
2. Pomocou skrutkovača nainštalujte držiak trubice na správnu výšku predlžovacej trubice. (Obr. 19)
3. Uložte predlžovaciu trubicu do držiakov na zadnej strane výrobku. (Obr. 20)

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

Zapnutie výrobku

Pred použitím výrobku sa uistite, že sa frekvencia a napätie uvedené na typovom štítku zhodujú s napätím v sieti.

1. Uistite sa, že je hlavný vypínač v polohe „0“. (Obr. 10)
2. Skontrolujte, či sú vo výrobku vložené správne filtre.
3. Vložte hadicu do vstupu vysávača na prednej strane výrobku. Zatlačte hadicu dopredu, až kým nebude pevne zasunutá na mieste vo vstupe vysávača. (Obr. 16)
4. Pripojte dve predlžovacie trubice s rukovát'ou. Skúste otočit' predlžovacie trubice a uistite sa, že sú v správnej polohe.
5. Pripojte hubicu k predlžovacej trubici. Vyberte hubicu podla typu materiálu, ktorý sa má vysávat'.
6. Pripojte zástrčku do elektrickej siete.
7. Prepnutím hlavného vypínača do polohy „I“ spustite výrobok. (Obr. 17)

Vypnutie výrobku

Používanie funkcie fúkača

1. Vložte hadicu do otvoru na zadnej strane výrobku. (Obr. 21)
2. Pripojte zástrčku do elektrickej siete.
3. Prepnite hlavný vypínač do polohy „I“. (Obr. 17)
4. Nastavte výkon fúkania na rukováti alebo pomocou hlavného vypínača*. *Len na niektorých modeloch. (Obr. 22)

*Len na niektorých modeloch.

VAROVANIE: Dodržiavajte prevádzkové pokyny a bezpečnostné

pokyny pre zariadenia pripájané k zásuvke na elektrický nástroj.

Poznámka: Maximálny príkon pripojeného nástroja je uvedený v časti Technické údaje na strane 320

Poznámka: Výrobok môžete spustit' a zastavit' hlavným vypínačom na výrobku (A) alebo na elektrickom nástroji (B).

Vysávanie kvapalín

Poznámka: Výrobok obsahuje systém s plavákom, ktorý zastaví prúdenie vzduchu cez výrobok pri dosiahnutí maximálnej hladiny kvapaliny.

VAROVANIE: Nevysávajte kvapalinu bez prítomnosti systému s plavákom.

1. Uistite sa, že sú filter a napínací prvok filtra (systém s plavákom) na svojom mieste, pozrite si čast' Výmena filtra na strane 319. Ak je nainštalované filtračné vrecko, vyberte ho.
2. Na vysávanie kvapalín použite dýzu na podlahy.
3. Pri maximálnej hladine kvapaliny je počut' znateľnú zmenu zvuku motora. Sací výkon sa zníži.
4. Zastavte výrobok. Pozrite si časť Vypnutie výrobku na strane 317.
5. Vyprázdnite nádobu na nečistoty. Pozrite si čast' Vyprázdnenie nádoby na nečistoty po vysávaní kvapalín na strane 318.

Údržba

Úvod

Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi.

Podrobnejšie informácie nájdete na stránke.

Pravidelný servis a kontrola

• Pravidelný servis a kontrolu výrobku musí vykonávat kvalifikovaný personal pri dodržaní súvisiacich zákonov a predpisov.
• Je potrebné často vykonávat' elektrické testy kontinuity uzemnenia, izolačného odporu a stavu ohybného kábla.
• Ak sa zistí chyba, výrobok sa musí prestat' používat' a musí ho opravit' schválený servisný technik.

Údržba výrobkov určených pre prach triedy L

Pre výrobky určené pre prach triedy L, WDC 325L, platia nasledujúce opatrenia.

• Počas údržby a čistenia používajte výrobok s ohľadom na bezpečnosť personálu údržby alebo iných osôb.
  • V oblasti údržby:

- Používajte nútené prúdenie filtrovaného vzduchu.

- Ak sa diely nedajú počas údržby a opravy uspokojivo vyčistit':

• Vložte tieto diely do správne utesnených vreciek.

- Diely zlikvidujte podľa právnych predpisov.

Vyprázdnenie nádoby na nečistoty po vysávaní kvapalín

1. Zastavte výrobok. Pozrite si časť Vypnutie výrobku na strane 317.
2. Vytiahnutím hadice odpojte hadicu od výstupu vysávača.

3. Odomknite spony a zdvihnite jednotku motora. (Obr. 8)

4. Nádobu na nečistoty vyprázdnite tak, že ju nakloníte dozadu a vylejete kvapalinu do podlahového odtoku. * Rukovät' sa nachádza len na niektorých modeloch. (Obr. 29)

VAROVANIE: Po vysávaní kvapaliny vždy vyprázdnite a vyčistite nádobu na nečistoty a systém s plavákom. Kvapalinu nevysávajte bez toho, aby bol vo výrobku nainštalovaný systém s plavákom a filter.

1. Nasadte jednotku motora na nádobu na nečistoty a uzamknite spony. (Obr. 12)

Vyprázdnenie nádoby na nečistoty po vysávaní suchého materiálu

1. Zastavte výrobok. Pozrite si čast' Vypnutie výrobku na strane 317.
2. Odomknite spony a zdvihnite jednotku motora. (Obr. 8)
3. Skontrolujte, či je filtračné vrecko plné.
4. Ak je filtračné vrecko plné, vyberte ho.

VAROVANIE: Nevysávajte suchý materiál bez správne nainštalovaného filtra a filtračného vrecka.

1. Nainštalujte nové filtračné vrecko, pozrite si čast' Inštalácia filtračného vrecka na strane 316.

Poznámka: Sací výkon výrobku závisí od rozmeru a kvality filtra a filtračného vrecka. Používajte len filter a filtračné vrecká Husqvarna.

1. Nasadte jednotku motora na nádobu na nečistoty a uzamknite spony. (Obr. 12)

Čistenie filtra, systém čistenia filtra

Výrobok obsahuje poloautomatický systém čistenia filtra. Systém čistenia filtra používajte pravidelne, no najneskôr vtedy, keď výkon vysávania už nie je dostatočný. Pravidelné používanie systému čistenia filtra predlžuje životnosť filtra.

1. Vyčistite filter, ked' sací výkon už nie je dostatočný. (Obr. 30)
2. Vložte hadicu do vstupu vysávača na prednej strane výrobku. (Obr. 16)
3. Pripojte zariadenie do elektrickej siete.
4. Prepnite hlavný vypínač do polohy „I“. (Obr. 17)

5. Priložte rukovät' na dlaň (A) a vyskúšajte sací výkon na vašej ruke.

6. 3 krát päst'ou udrite do tlačidla čistenia filtra (B). (Obr. 31)

7. Ak sací výkon nie je dostatočný, vyberte filter. Pozrite si čast' Výmena filtra na strane 319.
8. Na vyčistenie filter vytraste, vyčistite kefou alebo umyte.
9. Nechajte filter vyschnút'.
10. Nainštalujte filter. Pozrite si čast' Inštalácia filtračného vrecka na strane 316.

Čistenie externých povrchov výrobku

Výrobok je určený pre nepretržitú náročnú prevádzku. Prachový filter je potrebné menit' v závislosti od počtu prevádzkových hodín.

1. Zastavte výrobok. Pozrite si čast' Vypnutie výrobku na strane 317.
2. Odomknite spony a zdvihnite jednotku motora. (Obr. 8)

3. Otočte napínač filtra (A) proti smeru hodinových ručičiek a vytiahnite ho. Vytiahnite filter (B). (Obr. 32)

4. Nainštalujte nový filter (A). Nainštalujte napínač filtra (B) a otočte ho v smere hodinových ručičiek. (Obr. 33)

5. Uistite sa, že filter a napínač filtra sú na svojom mieste. (Obr. 34)
6. Nasadte jednotku motora na nádobu na nečistoty a uzamknite spony. (Obr. 12)

Výmena filtračného vrecka

1. Zastavte výrobok. Pozrite si čast' Vypnutie výrobku na strane 317.
2. Odomknite spony a zdvihnite jednotku motora. (Obr. 8)
3. Skontrolujte, či je filtračné vrecko plné. Ak je filtračné vrecko plné, vyberte ho.
4. Vytiahnite kartónovú čast' starého filtračného vrecka zo vstupu vysávača.
5. Vyberte filtračné vrecko (A) a zlikvidujte ho.
6. Vložte nové filtračné vrecko do nádoby na nečistoty (B).
7. Pripojte kartónovú čast' filtračného vrecka na vstup vysávača (C). Skontrolujte, či gumová membrána prechádza okolo rozšírenej časti vstupu vysávača. (Obr. 35)
8. Nasad'te jednotku motora na nádobu na nečistoty a uzamknite spony. (Obr. 12)

Preprava, skladovanie a likvidácia

• Zatvorte všetky spony na jednotke motora.
• Ak sa v nádobe na nečistoty nachádza kvapalina, výrobok nenakláňajte.
• Na zdvíhanie výrobku nepoužívajte žeriavový hák.

- Skladovanie:

- Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom.

Recyklácia výrobku

Ak chcete, aby bol výrobok nepoužiteľný, postupujte nasledovne.

1. Odpojte zástrčku od elektrickej siete.
2. Prestrihnite napájací kábel.
3. Výrobok nelikvidujte s bežným komunálnym odpadom.

Likvidácia (v súlade so smernicou 2012/19/EÚ):

Produkt sa nesmie vyhadzovat' do bežného domového odpadu. Produkt sa musí zlikvidovat' v súlade s platnými predpismi na ochranu životného prostredia.

Produkt zlikvidujte v miestnom stredisku zberu a recyklácie odpadu alebo jeho prostredníctvom.

(Obr. 5)

Technické údaje

Technické údaje

	EU/CH GB AU/NZ US
	WDC 220	WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225
Napätie, V 220 – 240 220	- 240 220 –	240 220 – 240 220 – 240 220 – 240 110 – 120
Výkon P_iec , W 1000 1200	1000 1000	1000 1000 1000
Pripojené zaťaženie pre zásuvku na zariadenia, W	-	2400/1 100	- 1900	- 1300 -
Frekvencia, Hz 50/60 50	- 60 50/60
Istenie, A 10 16/10 13 13	10 10 15
Kategória ochrany (vlh-kost', prach)	IPX4
Trieda ochrany (elektric- kej)	II(Obr. 4)	I	II(Obr. 4)	I	II(Obr. 4)	I	II(Obr. 4)
Prietok vzduchu, l/min. 3600 3700 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3400 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3700 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3800 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 3900 4155555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555551555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555551111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	Hmotnost', kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Šírka, mm	377	376	377	376	377	377	376	377	376	377
Híbka, mm	385	392	385	392	385	385	392	392	392	392
Výška, mm	506	533	506	530	506	530	530	530	550

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, Husqvarna, SE-561 82 Huskvarna, Švédsko, tel.:

[phone], vyhlasujeme s plnou zodpovednost'ou,

že výrobok:

Popis Tlakový čistič
Značka Husqvarna
Typ/model WDC 220, WDC 325L
Identifikácia Výrobné čísla od roku 2023 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Nariadenie Popis
2011/65/EÚ „o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagneticej kompatibilite“

a že sa pri čom uplatňujú nasledujúce

normy a technické špecifikácie: EN

60335-1:2012/A11:2014/A13:2017/A15:2021, EN

60335-2-69:2012, EN 55014-1:2017/A11:2020, EN

55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014,

EN 61000-3-3:2013, EN IEC 63000:2018.

Informácie týkajúce sa emisií hluku nájdete v časti

Claes Losdal, Manažér vývoja/výrobky pre záhradu, Husqvarna

Zodpovedný za technickú dokumentáciu
