525BX - Fúkací stroj HUSQVARNA - Bezplatný návod na obsluhu

Typ zariadenia	Chrbtový fúkač
Značka	Husqvarna
Model	525BX
Zdvihový objem	28 cm³
Typ motora	2-taktný
Výkon	0,9 kW
Kapacita palivovej nádrže	0,5 L
Maximálny prietok vzduchu	775 m³/h
Maximálna rýchlosť vzduchu	70 m/s
Hmotnosť (bez paliva)	9,8 kg
Zaručená hladina hluku	109 dB(A)
Úroveň vibrácií (predné/zadné)	3,5 / 3,5 m/s²
Zapaľovací systém	Elektronické CDI
Zapaľovacia sviečka	NGK BPMR7A
Typ štartéra	Návratový štartér
Nádrž na olej (motor)	Zmes 2-takt (50:1)
Kapacita olejovej nádrže (ak je prítomná)	Motorový olej je súčasťou zmesi
Údržba	Čistenie vzduchového filtra, vypustenie paliva, kontrola zapaľovacej sviečky
Bezpečnosť	Núdzové zastavenie, tepelné ochrany
Náhradné diely	Vzduchový filter, zapaľovacia sviečka, karburátor, rukoväte

Často kladené otázky - 525BX HUSQVARNA

Aký pomer oleja a benzínu použiť pre Husqvarna 525BX?

Použite zmes 2% (50:1) s kvalitným dvojtaktným olejom. Na 1 liter bezolovnatého benzínu pridajte 20 ml oleja.

Ako naštartovať fúkač Husqvarna 525BX za studena?

Prepínač sýtiča dajte do zatvorenej polohy, 5-krát stlačte guličku, pomaly ťahajte štartér až do odporu a potom prudko. Po naštartovaní postupne otvárajte sýtič.

Motor beží na voľnobeh ale pri akcelerácii zhasína, čo robiť?

Skontrolujte a vyčistite vzduchový filter. V prípade potreby nastavte karburátor. Príčinou môže byť aj zlá zmes alebo znečistená zapaľovacia sviečka.

Aká je kapacita nádrže Husqvarna 525BX?

Palivová nádrž má kapacitu 0,5 litra. Dávajte pozor, aby ste ju nepreplnili a dobre uzavreli uzáver.

Ako vyčistiť vzduchový filter?

Odskrutkujte kryt filtra, vyberte penový filter. Umyte ho mydlovou vodou, opláchnite a osušte. Pred vložením späť ho ľahko naolejujte.

Je možné použiť Husqvarna 525BX s fúkacou hadicou?

Áno, 525BX je kompatibilný s fúkacou rúrkou Husqvarna. Uistite sa, že je rúrka dobre upevnená, aby nedošlo k strate výkonu.

Akú zapaľovaciu sviečku použiť pre Husqvarna 525BX?

Použite zapaľovaciu sviečku NGK BPMR7A alebo ekvivalentnú. Skontrolujte vzdialenosť elektród (0,5 mm) a v prípade potreby ju vymeňte.

Ako skladovať fúkač v zime?

Vypustite palivovú nádrž, nechajte motor bežať, kým sa nezastaví, aby sa vyprázdnil karburátor. Vyčistite zariadenie a uložte ho na suchom mieste.

Je hladina hluku vysoká?

Áno, zaručená hladina hluku je 109 dB(A). Vždy noste protihlukové slúchadlá a ochranu sluchu.

Kde nájsť náhradné diely pre Husqvarna 525BX?

Diely si môžete objednať u autorizovaného predajcu Husqvarna alebo na oficiálnej stránke. Bežné diely (filter, sviečka, rukoväte) sú ľahko dostupné.

NÁVOD NA OBSLUHU 525BX HUSQVARNA

Riešenie problémov.... 338

Preprava a uskladnenie.... 339

Výrobok používajte na odfukovanie lístia a iného nežiadúceho materiálu z plôch, ako sú trávniky, chodníky a asfaltové cesty.

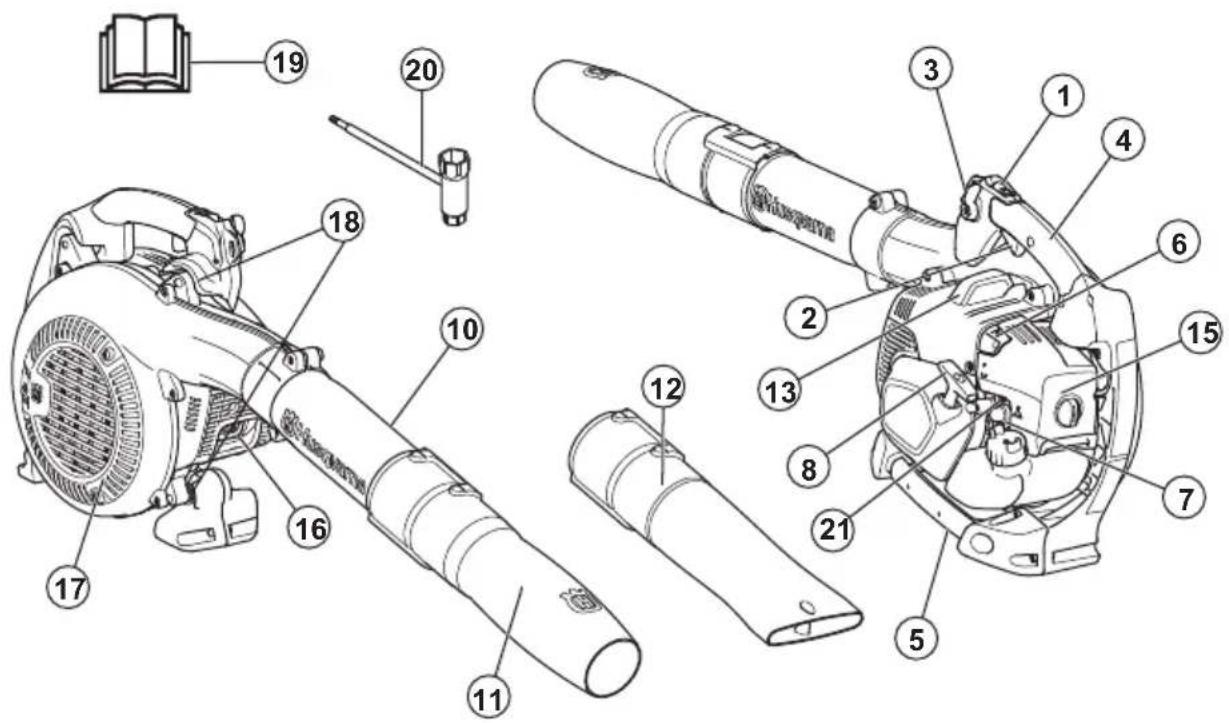

Prehľad výrobku

1. Vypínač štart/stop
2. Páčka plynu
3. Ovládanie plynu
4. Ovládacia páka
5. Rukovät'
6. Ovládanie sýtiča
7. Nastrekovací balónik
8. Držadlo štartovacieho lanka
9. Upínacia skrutka
10. Stredná trubica
11. Okrúhla dýza

12. Plochá dýza

13. Zapašovacia sviečka

14. Uzáver palivovej nádrže
15. Vzduchový filter
16. Tlmič výfuku
17. Mriežka nasávania vzduchu
18. Systém na tlmenie vibrácií
19. Návod na obsluhu
20. Kombinovaný klúč
21. Skrutka voľnobežných otáčok

Symboly na výrobku

UPOZORNENIE! Tento výrobok môže byt' nebezpečný a spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Postupujte opatrne a používajte výrobok správnym spôsobom.

Tento výrobok je v súlade s príslušnými smernicami EU.

Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.

Emisie hluku do okolia podľa európskej smernice 2000/14/ES a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Údaje o emisii hluku možno nájst na štítku stroja a v kapitole s technickými údajmi.

Dávajte pozor na odletujúce predmety. Odletujúce predmety môžu spôsobit' vážne poranenie. Používajte osobné ochranné pomôcky.

Udržujte bezpečnostnú vzdialenost' minimálne 15 m od osôb alebo zvierat.

Poznámka: Ostatné symboly/štítky na výrobku odkazujú na požiadavky certifikácie pre iné komerčné oblasti.

Emisie Euro V

VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ.

V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Bezpečnost'

Bezpečnostné definície

Nižšie uvedené definície označujú úroveň závažnosti pre každé signálne slovo.

VAROVANIE: Poškodenie výrobku.

Poznámka: Táto informácia napomáha k jednoduchšiemu používaniu výrobku.

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Výrobok neupravujte bez súhlasu výrobcu a vždy používajte originálne príslušenstvo. Zmeny alebo príslušenstvo, ktoré neboli schválené, môžu viest' k vážnemu poraneniu alebo smrti obsluhy alebo ostatných osôb.
• Ak sa výrobok poškodí, nepoužívajte ho. Vykonávajte bezpečnostné kontroly a údržbu podľa pokynov uvedených v tomto návode na obsluhu. Všetky ostatné úkony údržby smú vykonávať len schválení pracovníci servisu.
• Všetky servisné a opravné úkony musia vykonat' schválení pracovníci servisu. Ak je niektorá čast' zariadenia chybná, obrát'te sa na svojho servisného predajcu.

Bezpečnostné pokyny pre prevádzku

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Tento výrobok môže byt' nebezpečný a spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Zachovávajte opatrnost' a používajte výrobok správnym spôsobom.
• Pred použitím vykonajte kontrolu výrobku. Pozrite si čast' Údržba na strane 336.

• Výrobok nepoužívajte, ak ste unavení, chorí alebo pod vplyvom alkoholu, liekov alebo čohokol'vek iného, čo môže viest' k zníženiu zrakovej schopnosti, koordinácie alebo schopnosti úsudku.

• Pred použitím namontujte všetky kryty a ochranné prvky. V záujme zabránenia úrazu elektrickým prúdom skontrolujte, či nie je poškodený kryt zapaľovacej sviečky a kábel zapaľovania.

• Nedotýkajte sa zapaľovacej sviečky ani kábla zapaľovania, keď je zapnutý motor.
• Udržujte bezpečnostnú vzdialenost' minimálne 15 m od osôb alebo zvierat. Ak sa k vám počas prevádzky produktu priblížia osoby, deti alebo zvieratá do vzdialenosti menšej ako 15 m, zastavte produkt. Produktom nemierte na osoby, zvieratá, otvorené okná a iné predmety.
• Nenechajte deti používat' produkt. Uistite sa, že si všetci obsluhujúci pracovníci prečítali tento návod na obsluhu a porozumeli jeho obsahu.
• Počas prevádzky udržiavajte ruky alebo iné predmety mimo krytu fúkača. Rotujúce časti môžu spôsobit' vážne poranenie.
• Nepoužívajte produkt, ak nie je nainštalovaná mriežka nasávania. Pred použitím sa vždy uistite, že je nainštalovaná mriežka nasávania a nevykazuje žiadne známky poškodenia.
• V prípade núdze uvoľnite pásový a hrudný popruh od hlavného popruhu a nechajte produkt spadnút.
• Dodržiavajte vnútroštátne predpisy a smernice.
• Všetky časti tela udržiavajte mimo horúcich plôch.
• Príliš vysoké vibrácie môžu spôsobit' poškodenie krvného obehu alebo nervovej sústavy Ak sa u vás prejavia príznaky, ako napríklad znecitlivenie, strata citu, brnenie, pichanie, bolest', strata sily, zmeny farby pokožky na prstoch, rukách alebo zápästiach, obrát'te sa na svojho lekára.
• Dávajte pozor na odletujúce predmety. Odletujúce predmety môžu spôsobit' vážne poranenie.
• Výrobok nepoužívajte v nepriaznivých poveternostných podmienkach, napríklad v hmle, pri daždi a silnom vetre alebo vo veľmi chladnom prostredí. Práca v nepriaznivom počasí môže spôsobit' únavu alebo byt' príčinou nebezpečných podmienok.
• Uistite sa, že sa môžete voľne pohybovat' a zachovávat' si stabilný postoj. Skontrolujte pracovnú oblast', či sa v nej nenachádzajú možné prekážky, ako napríklad skaly. Ked' používate produkt na svahu, postupujte opatrne.
• Neklad'te produkt na zem, ked' je zapnutý motor.
• Produkt nepoužívajte na vyvýšených miestach, ako napríklad na rebríku.
• Zabezpečte, aby ste si v prípade nehody mohli vždy privolat' pomoc.
• Skontrolujte, či nie je zablokovaný vývod výfukových plynov. Aby ste zabránili poškodeniu produktu, udržujte minimálne 50 cm odstup medzi vývodom výfukových plynov a prekážkami.

- Neštartujte výrobok vo vnútri, v miestach s nedostatočným prúdením vzduchu ani v blízkosti horľavého materiálu. Výfukové plyny motora obsahujú oxid uholťnatý, ktorý môže spôsobit' otravu. Výfukové plyny motora sú horúce a môžu obsahovat' iskry, ktoré môžu vyvolat' požiar.

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Pri používaní produktu používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnosť zranenia. Ak potrebujete d'alšie informácie, obrát'te sa na predajcu.
• Používajte schválené chrániče sluchu. Dlhodobé vystavenie sa hluku môže spôsobit' trvalé poškodenie sluchu.
• Používajte schválené chrániče očí. Ak používate štít, musíte tiež používat' schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedat' norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EU.
• Počas prevádzky alebo vykonávania údržby používajte ochranné rukavice.
• Používajte ochrannú obuv s protišmykovými podrážkami.
• Používajte odev z pevnej tkaniny a plnej dížky. Nepoužívajte šperky ani otvorenú obuv. V záujme zníženia rizika poranenia musí byt' odev priliehavý, nesmie však obmedzovat' pohyb. Vlasy si uchyt'te nad úrovňou ramien, aby ste zabránili vniknutiu vlasov do rotujúcich častí alebo ich zachyteniu o konáre.
  • V prašnom prostredí používajte dýchaciu masku.
• Majte poruke vybavenie prvej pomoci.

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

- Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia.

- Pravidelne kontrolujte bezpečnostné zariadenia. Pozrite si čast' Údržba na strane 336.

- Ak sú bezpečnostné zariadenia chybné, obrát'te sa na servisného zástupcu spoločnosti Husqvarna.

VÝSTRAHA: Tlmiče výfuku sa počas prevádzky a po nej výrazne zahrievajú, a to aj pri voľnobežných otáčkach. V záujme predchádzania zraneniam spôsobených popálením používajte ochranné rukavice.

VÝSTRAHA: Tlmič výfuku obsahuje vo vnútri chemické látky, ktoré môžu mat' karcinogénne účinky. Nedotýkajte sa tlmiča výfuku, ak je poškodený.

- Pravidelne pohladom kontrolujte tlmič výfuku. Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od obsluhy. Pozrite si čast' Údržba tlmiča výfuku na strane 337.

Kontrola systému na tlmenie vibrácií

1. Uistite sa, že jednotky na tlmenie vibrácií nie sú poškodené ani deformované.
2. Uistite sa, že sú jednotky na tlmenie vibrácií správne pripevnené k motoru a rukoväti.

Informácie o umiestnení systému na tlmenie vibrácií na vašom výrobku nájdete v časti Prehľad výrobku na strane 329.

Kontrola vypínača štart/stop

1. Pomocou vypínača štart/stop vypnete motor.
2. Uistite sa, že sa motor úplne zastavil.

Ak chcete zistiť, kde sa vypínač štart/stop nachádza na vašom výrobku, pozrite si čast'Prehľad výrobku na strane 329.

Bezpečnost' paliva

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Palivo nezmiešavajte ani nedopĺňajte v interiéri ani v blízkosti zdroja tepla.
• Výrobok neštartujte, ak sa na výrobku alebo na vašom tele nachádza olej alebo palivo.
• Výrobok neštartujte, ak sa na motore vyskytuje netesnost' a dochádza k úniku paliva. Pravidelne kontrolujte výskyt netesností a úniku paliva na motore.
• Pri manipulácii s palivom buďte vždy opatrní. Palivo je horľavá látka a výpary z paliva sú výbušné a môžu spôsobit' vážne poranenie alebo smrt'.

• Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobit' poranenie. Zabezpečte dostatočné prúdenie vzduchu.
  • V blízkosti paliva alebo motora nefajčite.

• Výrobok ani nádobu na palivo neukladajte do blízkosti teplých predmetov, iskier alebo trvalého plameňa.

• Na uskladnenie a prepravu paliva vždy používajte schválené kanistre.

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Pred vykonávaním údržby a montáže zastavte motor, vyberte zapalovaciu sviečku a nechajte motor vychladnút'.
• V dôsledku zaneseného sitka lapača iskier sa motor príliš prehrieva, čo môže viest' k poškodeniu valcov a piestov.
• Ak je sitko lapača iskier často zanesené, môže to znamenat', že je výkon katalyzátora znížený. Kontaktujte servisného predajcu, aby tlmič výfuku skontroloval.

Montáž

Úvod

VÝSTRAHA: Pred montážou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

1. Namontujte strednú trubicu (B) do fúkacej trubice (C).
2. Namontujte a utiahnite upínaciu skrutku (A).
3. Na strednú trubicu namontujte okrúhlu dýzu (D) alebo plochú dýzu (E).

VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Palivo

Tento výrobok má dvojtaktný motor.

VAROVANIE: Nesprávny typ paliva môže poškodit' motor. Používajte zmes benzínu a dvojtaktného oleja.

Namiešané palivo

- Na dosiahnutie najlepšieho výkonu a maximalizáciu životnosti motora použite namiešané alkylátové palivo Husqvarna. Toto palivo obsahuje v porovnaní s bežným palivom menej škodlivých látok, čo znižuje objem škodlivých výfukových plynov. Množstvo zvyškov po spalovaní je pri tomto palive nižšie, čo udržuje komponenty motora čistejšie.

Miešanie paliva

Benzín

- Používajte kvalitný bezolovnatý benzín s max. 10 % etanolu.

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON/87 AKI. Použitie nižšieho oktánového čísla môže spôsobit' klepanie motora, ktoré môže viest' k poškodeniu motora.

Dvojtaktný olej

• Na dosiahnutie najlepších výsledkov používajte dvojtaktný olej Husqvarna.
• Ak nemáte k dispozícii dvojtaktný olej Husqvarna, môžete použit' iný dvojtaktný olej vysokej kvality, ktorý je určený pre vzduchom chladené motory. S výberom správneho oleja vám poradí váš servisný predajca.

VAROVANIE: Nepoužívajte olej pre dvojtaktné motory určený pre vodou chladené motory, niekedy označovaný aj ako olej pre lodné motory. Nepoužívajte oleje určené pre štvortaktné motory.

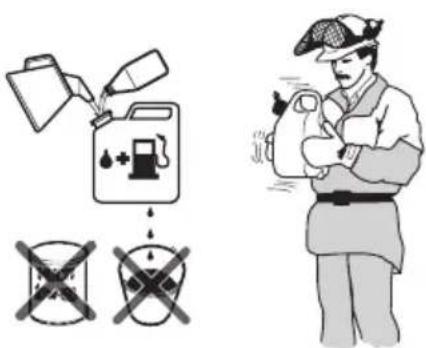

Vytvorenie zmesi benzínu a oleja pre dvojtaktné motory

Benzín, liter Olej pre dvoj-	taktné motory,liter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VAROVANIE: Pri miešaní malého množstvo paliva môžu malé chyby výrazne ovplyvnit' pomer zmesi. Opatrne odmerajte množstvo oleja, aby ste získali správnu zmes.

VAROVANIE: Zmes paliva nemiešajte na viac ako 1 mesiac.

VÝSTRAHA: Dodržiavajte nasledujúci postup kvôli vlastnej bezpečnosti.

1. Zastavte motor a nechajte ho vychladnút.
2. Vyčistite priestor okolo veka palivovej nádrže.

1. Zatraste nádobou a skontrolujte, či je palivo úplne zmiešané.
2. Pomaly odstráňte veko palivovej nádrže a uvoľnite tlak.
3. Nalejte palivo do palivovej nádrže.

VAROVANIE: Skontrolujte, či v palivovej nádrži nie je príliš veľa paliva. Pri zahrievani sa palivo rozširuje.

1. Utiahnite veko palivovej nádrže.
2. Utrite rozliaty benzín na produkte na okolo neho.
3. Pred štartovaním motora sa s výrobkom vzdialte od miesta doplňania a od zdroja paliva minimálne o 3 m/10 stôp.

Poznámka: Ak chcete zistit', kde sa palivová nádrž nachádza na vašom výrobku, pozrite si čast' Úvod na strane 329.

Zapnutie výrobku

1. Presuňte ovládanie škrtiacej klapky do polohy voľnobehu.

1. Opakovane stláčajte pumpu, kým sa balónik pumpy nezačne plnit' palivom. Nie je potrebné úplne naplnit' balónik pumpy.

2. Položte výrobok na zem na rovný povrch.

3. Uchopte výrobok pravou rukou.

VAROVANIE: Na pridržanie produktu nepoužívajte chodidlá.

1. Pomaly t'ahajte za držadlo štartovacieho lanka, kým nepocítite odpor.

2. ľavou rukou rýchlo potiahnite držadlo štartovacieho lanka. Opakovane potiahnite držadlo štartovacieho lanka, kým sa motor nenaštartuje.

Poznámka: Nevyt'ahujte držadlo štartovacieho lanka úplne von ani rukovät' štartovacieho lanka nepúšťajte.

1. Ak je motor studený, nastavte ovládanie sýtiča do otvorenej polohy.

2. Ak je motor studený, pred používaním nechajte motor 2 – 3 minúty bežat' na voľnobežných otáčkach, aby sa zahrial.

VÝSTRAHA: Vzduch začne prúdit' hned' po naštartovaní motora, dokonca aj ked' je výrobok nastavený na voľnobežné otáčky. Nedovolte iným osobám priblížit' sa k výrobku alebo fúkacej trubici.

Obsluha výrobku

• Výrobok používajte počas bežných pracovných hodín. Dodržiavajte miestne nariadenia.
• Pri plnení vašej pracovnej úlohy obmedzte počet zariadení a vyberte si správne otáčky. Používajte plyn na najnižšej možnej polohe, aby ste zabránili vyšším úrovniam hluku a prašnosti, ako je nevyhnutné.
• Udržiavajte dýzu fúkača blízko pri zemi.

Poznámka: Spoločnost' Husqvarna odporúča používat' plné rozšírenie dýzy fúkača.

• Venujte pozornost' smeru vetra a výrobok používajte v smere vetra.
• Na uvołnenie materiálu od zeme použite vhodné záhradné náradie.
• V prašných oblastiach použite striekacie zariadenie na zvlhčenie prašného miesta. Skráti sa tým čas prevádzky.
• Po prevádzke nechajte výrobok uskladnený vo vertikálnej polohe.

Zastavenie motora

VAROVANIE: Nevypínajte výrobok pri maximálnych otáčkach.

- Prepnite vypínač štart/stop do polohy stop.

že rozumiete informáciám, ktoré sú v nej uvedené.

Údržba	Denne	Týždenne	Mesačne
Vyčistite vonkajšie povrchy. X
Skontrolujte, či ovládanie plynu funguje správne. X
Skontrolujte, či vypínač štart/stop funguje správne. Pozrite si časť Kontrola vypínača štart/stop na strane 332.	X
Skontrolujte tesnost' motora, palivovej nádrže a rozvodov paliva. Skontrolujte, či nie je znečistený palivový filter. V prípade potreby vymeňte palivový filter.	X
Vyčistite vzduchový filter. Ak je vzduchový filter poškodený, vymeňte ho. X
Dotiahnite matice a skrutky. X
Skontrolujte nasávanie vzduchu a uistite sa, že nie je zablokované. X
Skontrolujte, či štartér a štartovacie nie sú poškodené. X
Skontrolujte, či antivibračné prvky nevykazujú známky poškodenia, popraskania alebo deformácie. Skontrolujte, či sú antivibračné prvky správne nainštalované.		X
Skontrolujte zapalovaciu sviečku. Pozrite si časť Kontrola zapalovacej sviečky na strane 337.		X
Vyčistite chladiaci systém. X
Vyčistite vonkajší povrch karburátora a jeho okolie. X
Vyčistite palivovú nádrž. X
Skontrolujte všetky káble a konektory. X
Skontrolujte a vyčistite sitko lapača iskier v tlmiči výfuku (pre výrobky bez katalyzátora).		X
Údržba	Denne	Týžden-ne	Mesačne
Skontrolujte a vyčistite sitko lapača iskier v tlmiči výfuku (pre výrobky s katalyzá-torom).			X
Vymeňte zapaľovaciu sviečku. Uistite sa, že je pripojená s odrušovačom. X

Nastavenie voľnobežných otáčok

1. Uistite sa, že je vzduchový filter čistý a že je kryt vzduchového filtra pripevnený k výrobku.
2. Pomocou skrutky voľnobežných otáčok nastavte voľnobežné otáčky. Ak chcete zistiť, kde sa na vašom výrobku nachádza skrutka voľnobežných otáčok, pozrite si časť Prehlad výrobku na strane 329.

Kontrola zapaľovacej sviečky

VAROVANIE: Používajte odporúčanú zapalovaciu sviečku. Pozrite si čast' Kontrola zapalovacej sviečky na strane 337. Nesprávny typ zapalovacej sviečky môže viest' k poškodeniu výrobku.

1. Zastavte motor a výrobok vychladnút'.
2. Ak je zapaľovacia sviečka znečistená, vyčistite ju.
3. Skontrolujte správnu šírku medzery medzi elektródami. Pozrite si čast' Technické údaje na strane 340.

1. Vymeňte zapaľovaciu sviečku raz mesačne alebo v prípade potreby častejšie.

Preskúšanie a očistenie chladiaceho systému

Chladiaci systém zahíňa chladiace rebrá na valci a mriežku nasávania.

1. Zastavte motor.
2. Skontrolujte, či chladiaci systém nie je znečistený ani upchaný. V prípade potreby očistite mriežku nasávania a chladiace rebrá.

VAROVANIE: Znečistený alebo zablokovaný chladiaci systém môže zvyšovat' teplotu motora a spôsobit' poškodenie výrobku. Zanesená mriežka nasávania znižuje rýchlost' fúkania.

1. Skontrolujte, či chladiaci systém nie je poškodený. Skontrolujte, či sú diely správne pripevnené k výrobku.

Čistenie vzduchového filtra

VAROVANIE: Výrobok nepoužívajte bez vzduchového filtra ani s poškodeným vzduchovým filtrom. Prach vo vzduchu môže poškodit' motor.

Poznámka: Vzduchový filter, ktorý bol používaný dlhší čas, nemožno úplne vyčistit'. Pravidelne vymieňajte vzduchový filter a vždy vymeňte poškodený vzduchový filter.

1. Pomocou kefky očistite vnútornú čast' krytu vzduchového filtra (A).

2. Ak je plstený filter (C) znečistený, vyberte ho a vymeňte.

3. Namontujte sitko (D), plstený filter (C) a vzduchový filter (B).

4. Namontujte kryt vzduchového filtra (A) k výrobku.

Riešenie problémov

Motor nemožno naštartovať
Kontrola Možná	príčina Riešenie
Tlačidlo Stop.	Poloha Stop Prepnite	vypínač do štartovacej polohy.
Západka/-y štartéra	Zablokovaná alebo opotrebo-vaná západka/-y štartéra.	Nastavte alebo vymeňte západku/-y štartéra.
		Vyčistite okolie západky/-iek štartéra.
		Obrát'te sa na schváleného servisného predajcu.
Palivová nádrž.	Nesprávny typ paliva.	Vypustite palivovú nádrž a použite správne palivo.
Karburátor. Nast	avenie vol-nobežných otá-čok.	Nastavte volnobežné otáčky pomocou nastavovacej skrutky volnobežných otá-čok.
Motor nemožno naštartovat'
Kontrola Možná	príčina Riešenie
Zapaľovanie (bez iskry).	Zapaľovacia sviečka je znečistená alebo vlhká.	Uistite sa, že je zapaľovacia sviečka suchá a čistá.
	Nesprávna medzera medzi elektródami na zapaľovacej sviečke.	Vyčistite zapaľovaciu sviečku. Skontrolujte správnu šírku medzery medzi elektró-dami. Skontrolujte, či je zapaľovacia sviečka nainštalovaná s tlmičom.
		Informácie o správnosti medzery medzi elektródami nájdete v časti s technickými údajmi.
Zapaľovacia sviečka.	Zapaľovacia sviečka je uvoľnená.	Utiahnite zapaľovaciu sviečku.
	Na elektródach zapaľovacej sviečky sa na-chádza nežia-dúci materiál.	Uistite sa, že používate správnu zmes paliva.
		Uistite sa, že je čistý vzduchový filter.

Motor naštartuje, no znova sa vypne
Kontrola Možná	príčina Riešenie
Palivová nádrž.	Nesprávny typ paliva.	Vypustite obsah a použite správne palivo.
Karburátor. Nesprávne fun-govanie motora pri voľnobež-ných otáčkach.		Obrát'te sa na servisného predajcu.
Vzduchový fil-ter.	Zanesený vzduchový fil-ter.	Vyčistite vzduchový filter.

VÝSTRAHA: V záujme zabránenia nebezpečenstvu požiaru sa presvedčte, že počas prepravy alebo skladovania nehrozí žiadne nebezpečenstvo úniku paliva alebo jeho výparov. Uistite sa, že nehrozí nebezpečenstvo iskrenia alebo požiaru.

- Pred prepravou alebo pred dlhodobým skladovaním vyprázdnite palivovú nádrž. Stláčaním balónika pumpy sa presvedčte, že sa odstránilo všetko palivo. Palivo zlikvidujte v príslušnom zariadení na likvidáciu.

• Pred dlhodobým skladovaním sa presvedčte, či je výrobok čistý a či bol vykonaný jeho kompletný servis.
• Odmontujte zapaľovaciu sviečku a do valca nalejte približne 15 ml dvojtaktného oleja. 3-krát otočte výrobok a znova namontujte zapaľovaciu sviečku.
• Pred prepravou výrobok bezpečne pripevnite k vozidlu.
• Výrobok skladujte na suchom, chladnom a čistom mieste s dobrým vetraním. Batériu uchovávajte mimo dosahu detí.

Technické údaje

Technické údaje

	Husqvarna 525BX
Motor
Objem valca, cm3	25,4
Voľnobežné otáčky, ot./min 3 000
Katalyzátor Áno
Systém zapaľovania
Zapaľovacia sviečka NGK BPMR8Y
Vzdialenost' elektród, mm 0,6 – 0,7
Systém paliva a mazania
Objem palivovej nádrže, l / cm3	0,45 / 450
Hmotnosť
Hmotnosť bez paliva, kg 4,4
Emisie hluku 70
Nameraná úroveň hlučnosti, dB(A) 104
Zaručená úroveň hlučnosti LWA dB(A) 106
Úrovne hlučnosti 71
Ekvivalentná hladina akustického tlaku pri uchu používateľa meraná podľa normy EN15503, dB(A):
Pri použití s okrúhlou dýzou 91
Pri použití s plochou dýzou 92
Úrovne vibrácií 72
Ekvivalentné hladiny vibrácií (ahv,eq) na rukovätiach merané podľa normy EN 15503, m/s2
Pri použití s okrúhlou dýzou 1,2
Pri použití s plochou dýzou 2,0
Výkon ventilátora
Maximálna rýchlost' vzduchu s okrúhlou dýzou, m/s 70
Maximálna rýchlost' vzduchu s plochou dýzou, m/s 86
Prietok vzduchu s okrúhlou dýzou, m3/min. 13
Prietok vzduchu s plochou dýzou, m3/min. 10

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

Popis Fúkač
Značka Husqvarna
Typ/model 525BX
Identifikácia Výrobné čísla od roku 2022 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Nariadenie Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagnetickej kompatibilite“
2000/14/ES	„týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných vo volnom priestranstve“
2011/65/EÚ	„o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

Spoločnost' RISE SMP Svensk Maskinprovning AB, z poverenia spoločnosti Husqvarna AB vykonala dobrovoľnú typovú skúšku. Číslo certifikátu: SEC/14/2423.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje na strane 340.

Huskvarna, 2022-05-09

Stefan Holmberg, riaditel výskumu a vývoja, oddelenie riadenia technológií, Husqvarna AB

Zodpovedný za technickú dokumentáciu

VSEBINA

Uvod....343

Varnost.... 345

Montaža.... 347

Delovanje....347

Vzdrževanje.... 349
