Тип устройство	Гръбна духалка
Марка	Husqvarna
Модел	525BX
Работен обем	28 cm³
Тип двигател	2-тактов
Мощност	0,9 kW
Капацитет на горивния резервоар	0,5 L
Максимален въздушен поток	775 m³/h
Максимална скорост на въздуха	70 m/s
Тегло (без гориво)	9,8 kg
Гарантирано ниво на шум	109 dB(A)
Ниво на вибрации (отпред/отзад)	3,5 / 3,5 m/s²
Система за запалване	Електронна CDI
Свещ	NGK BPMR7A
Тип стартер	Въже за палене
Маслен резервоар (двигател)	2-тактов смес (50:1)
Капацитет на масления резервоар (ако има)	Моторно масло, включено в сместа
Поддръжка	Почистване на въздушния филтър, източване на горивото, проверка на свещта
Безопасност	Авариен стоп, термични предпазители
Резервни части	Въздушен филтър, свещ, карбуратор, дръжки

Често задавани въпроси - 525BX HUSQVARNA

Каква смес от масло и бензин да използвам за Husqvarna 525BX?

Използвайте 2% смес (50:1) с качествено двутактово масло. За 1 литър безоловен бензин добавете 20 ml масло.

Как да стартирам духалката Husqvarna 525BX на студено?

Поставете дросела в затворено положение, натиснете 5 пъти грундтата, дръпнете леко стартера до съпротивление, след което рязко. След стартиране постепенно отворете дросела.

Двигателят работи на празен ход, но загасва при ускорение, какво да направя?

Проверете въздушния филтър и го почистете. Ако е необходимо, настройте карбуратора. Лоша смес или мръсна свещ също могат да бъдат причина.

Какъв е капацитетът на резервоара на Husqvarna 525BX?

Горивният резервоар има капацитет от 0,5 литра. Внимавайте да не препълвате и добре затваряйте капачката.

Как да почистя въздушния филтър?

Развийте капака на филтъра, извадете порестия филтър. Измийте го със сапунена вода, изплакнете и подсушете. Леко намаслете преди да го монтирате отново.

Може ли да се използва Husqvarna 525BX с духална тръба?

Да, 525BX е съвместим с духалната тръба на Husqvarna. Уверете се, че тръбата е добре закрепена, за да избегнете загуба на мощност.

Каква свещ да използвам за Husqvarna 525BX?

Използвайте свещ NGK BPMR7A или еквивалентна. Проверете разстоянието (0,5 mm) и я сменете, ако е необходимо.

Как да съхранявам духалката през зимата?

Изпразнете горивния резервоар, оставете двигателя да работи, докато спре, за да изпразните карбуратора. Почистете уреда и го приберете на сухо място.

Високо ли е нивото на шум?

Да, гарантираното ниво на шум е 109 dB(A). Винаги носете шумозаглушителни слушалки и защита за ушите.

Къде да намеря резервни части за Husqvarna 525BX?

Можете да поръчате части от оторизиран дилър на Husqvarna или от официалния уебсайт. Често срещаните части (филтър, свещ, дръжки) са лесно достъпни.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 525BX HUSQVARNA

BG Ръководство за експлоатация 17-31

BS Korisnički priručnik 32-45

Отстраняване на проблеми....27

Транспорт и съхранение.... 28

Технически характеристики.... 29

Декларация за съответствие....31

Въведение

Този продукт е компресорно оборудване с горивен двигател.

Ние имаме политика на непрекъснато усъвършенстване на продуктите и затова си запазваме правото да променяме тяхната конструкция и външен вид без предизвестие.

Предназначение

Използвайте продукта за събиране на листа или други нежелани предмети от зони като морави, пътеки и асфалтирани пътища.

Общ преглед на продукта

1. Ключ за включване/изключване
2. Регулатор за газта
3. Регулатор на дроселната клапа
4. Ръкохватка за управление
5. Ръкохватка
6. Смукач
7. Подкачваща помпа
8. Дръжка на въжето на стартера
9. Винт на скоба

10. Междинна тръба

11. Кръгъл накрайник

12. Плосък накрайник
13. Запалителна свещ
14. Капачка на резервоара за гориво
15. Въздушен филтър
16. Ауспух
17. Филтър на смукателния въздухопровод
18. Антивибрационна система
19. Инструкция за експлоатация
20. Комбиниран гаечен ключ

21. Винт за обороти на празен ход

Символи върху продукта

ПРЕДУПРЕЖДЕНИЕ! този продукт може да бъде опасен и да причини сериозно нараняване или смърт на оператора или други хора. Внимавайте и използвайте продукта правилно.

Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

Използвайте одобрена защита на слуха и одобрена защита на очите. Ако в околната среда има прах, използвайте предпазна маска.

Използвайте одобрени защитни ръкавици.

Този продукт отговаря на изискванията на приложимите директиви на ЕО.

Този продукт съответства на приложимите регламенти на Обединеното кралство.

Купол на горивната помпа.

Шумови емисии към околната среда съгласно Европейска директива 2000/14/ЕО и законодателството на Нов Южен Уелс "Регламент от 2017 г. относно защитата от дейности, оказыващи влияние на околната среда (контрол на шума)". Данните за шумови емисии могат да бъдат намерени на етикета на машината и в главата "Технически характеристики".

Внимавайте за хвърчащи предмети. Хвърчащите предмети могат да причинят сериозно нараняване. Използвайте лични предназни средства.

Поддържайте мини- мално безопасно раз- стояние 15 m от хора или животни.

На табелката с данни е изписан серийният номер. уууу е година- та на производство, а ww – седмицата на производство.

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски площи.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Безопасност

Дефиниции за безопасност

Дефинициите по-долу предоставят нивото на сериозност за всяка една предупредителна дума.

ПРЕДУПРЕЖДЕНИЕ:

Нараняване на лица.

Забележка: Тази информация прави продукта по-лесен за използване.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Не правете изменения по продукта без одобрението на производителя и винаги използвайте оригинални принадлежности. Изменения и/или принадлежности, които не са одобрени, могат да доведат до сериозно нараняване или до смърт на оператора или други хора.
• Не използвайте повреден продукт. Извършете посочените в тази инструкция за експлоатация проверки за безопасност и техническо обслужване. Цялото останало техническо обслужване трябва да се извърши от одобрен сервизен персонал.
• Всички операции по сервисно обслужване и ремонт трябва да се извършат от одобрен сервизен персонал. Ако дадена част от продукта е дефектна, обърнете се към Вашия сервизен дистрибутор.

Инструкции за безопасност за работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Този продукт може да бъде опасен и да причини сериозно нараняване или смърт на оператора или други хора. Внимавайте и използвайте продукта правилно.

• Извършвайте проверка на продукта преди употреба. Направете справка с Поддръжка на страница 24.
• Не работете с продукта, когато сте уморени, болни или под въздействието на алкохол или лекарства, които могат да повлияят отрицателно върху зрението, преценката или координацията на движенията.
• Монтирайте всички капаци и предпазители преди употреба. За да предотвратите електрически удар, се уверете, че лулата на запалителната свещ и запалителният кабел не са повредени.
• Не докосвайте запалителната свещ или запалителния кабел, когато двигателят работи.
• Поддържайте минимално безопасно разстояние 15 m от хора и животни. Ако хора, деца или животни се приближат на по-малко от 15 m, спрете продукта. Насочвайте продукта далеч от хора, животни, отворени прозорци и други обекти.
• Не позволявайте на деца да работят с продукта. Уверете се, че всички оператори са прочели и са разбрали съдържанието на настоящата инструкция за експлоатация.
• По време на работа дръжте ръцете си и други предмети далеч от корпуса на компресорното оборудване. Въртящите се части могат да доведат до сериозно нараняване.
• Не използвайте продукта, ако филтърът на смукателния въздухопровод не е монтиран. Винаги се уверявайте, че филтърът на смукателния въздухопровод е монтиран и не е повреден преди употреба.
• При аварийна ситуация освободете колана и ремъка за гръдния кош на самара и оставете продукта да падне.
• Спазвайте националните разпоредби и директиви.
• Дръжте всички части на тялото си далеч от горещите повърхности.
• Прекомерните вибрации могат да навредят на кръвоносната или нервната система. Обърнете се към Вашия лекар, ако имате симптоми, като например изтръпване, загуба на сетивност, "иглички", бодежи, болка, загуба на сила или промени в цвета на кожата на пръстите, ръцете или китките.
• Внимавайте за хвърчащи предмети. Хвърчащите предмети могат да причинят сериозно нараняване.

• Не използвайте продукта в лошо време, например в условия на мъгла, дъжд, силен вятър и твърде ниски температури. Работата в лошо време може да доведе до умора и опасни състояния.

• Уверете се, че можете да се движите свободно и да поддържате стабилна позиция. Проверете работната зона за възможни препятствия, например скали. Бъдете внимателни, ако работите с продукта върху склон.

• Не оставяйте продукта върху земята с включен двигател.
• Не работете с продукта от високи позиции, например върху стълба.
• Уверете се, че винаги можете да бъдете чути при възникване на нещастен случай.
• Уверете се, че изходът за отработените газове не е запушен. За да предотвратите повреждането на продукта, не допускайте препятствия на помалко от 50 см от изхода за отработените газове.
• Не стартирайте продукта на закрито, при лоша вентилация или близо до запалими материали. Отработените газове на двигателя съдържат въглероден окис, който може да предизвика отравяне с въглероден окис. Отработените газове са горещи и биха могли да съдържат искри, които да предизвикат пожар.

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• При работа с машината използвайте одобрени лични предпазни средства. Личните предпазни средства не могат напълно да предотвратят нараняване, но могат да намалят степента на нараняването. Свържете се с Вашия дилър за повече информация.
• Използвайте одобрени антифони. Продължителното излагане на въздействието на шум може да доведе до невъзвратимо нарушаване на слуха.
• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. Одобрените защитни очила трябва да отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от EC.
• Носете защитни ръкавици по време на работа и техническо обслужване.
• Използвайте защитни ботуши или обувки с противопльзгаци подметки.
• Носете дрехи от здрав плат и с дълги ръкави/ крачоли. Не носете бижута и отворени обувки. За да намалите риска от нараняване, Вашите дрехи трябва да бъдат плътно прилепнали, но да не ограничават движенията Ви. Повдигнете косата си над раменете, за да не може тя да влезе във въртящите се части или да бъде захваната от клони.
• Използвайте средства за защита на дихателната система, когато има опасност от прах.
• Дръжте наблизо комплект за първа помощ.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.
• Проверявайте редовно приспособленията за безопасност. Вижте Поддръжка на страница 24.
• Ако приспособленията за безопасност са дефектни, говорете с Вашия сервис на Husqvarna.

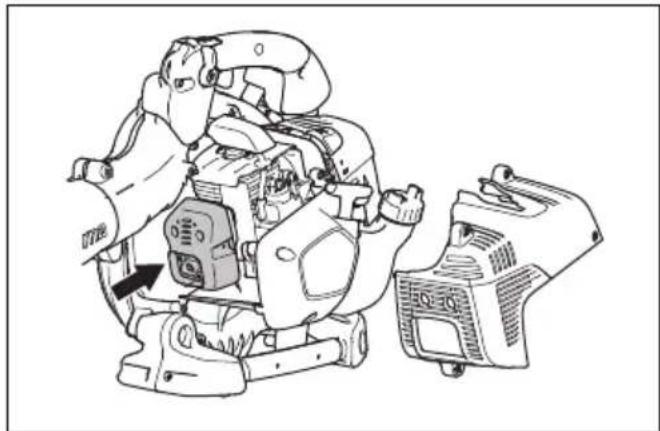

ПРЕДУПРЕЖДЕНИЕ: Не използвайте продукт с дефектен ауспух.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът става много горещ по време на работа и след работа, както и при обороти на празен ход. Използвайте защитни ръкавици за предпазване срещу изгаряне.

ПРЕДУПРЕЖДЕНИЕ: Вътрешната страна на ауспуха съдържа химикали, които може да са канцерогенни. Не докосвайте ауспуха, ако той е повреден.

- Правете редовно визуална проверка на ауспуха. Ауспухът е предназначен за максимально намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Направете справка с За техническо обслужване на ауспуха на страница 26.

За проверка на антивибрационната система

1. Уверете се, че няма пукнатини или деформация на антивибрационните модули.
2. Уверете се, че антивибрационните модули са закрепени здраво към двигателя и дръжката.

Вижте Общ преглед на продукта на страница 17за информация за това, къде се намира антивибрационната система.

За проверка на превключвателя за включване/изключване

1. Използвайте превключвателя за включване/изключване, за да спрете двигателя.
2. Уверете се, че двигателят е напълно спрял.

За да видите къде се намира превключвателят за стартиране/спиране върху Вашия продукт, направете справка с Общ преглед на продукта на страница 17.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не смесвайте и не наливайте гориво на закрито или близо до източник на топлина.
• Не стартирайте продукта, ако има масло или гориво върху продукта или върху Вашето тяло.
• Не стартирайте продукта, ако от двигателя изтича гориво. Проверявайте редовно двигателя за изтичане на гориво.
• Винаги внимавайте с горивото. Горивото е запалимо и неговите газове са взривоопасни и могат да доведат до тежко нараняване или смърт.
• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте продукта или резервоара за гориво близо до горещи обекти, до открит огън, искри или постоянна малка горелка.

• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Преди да пристъпите към техническо обслужване и монтаж, спрете двигателя, откачете запалителната свещ и оставете двигателя да изстине.
• Запушен филтър на искрогасителната мрежа ще предизвика прегряване на двигателя, което ще повреди двигателя.
• Ако искрогасителната мрежа се запушва често, това може да е признак, че ефективността на катализатора е намалена. Обърнете се към Вашия серверен дистрибутор за проверка на ауспуха.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта.

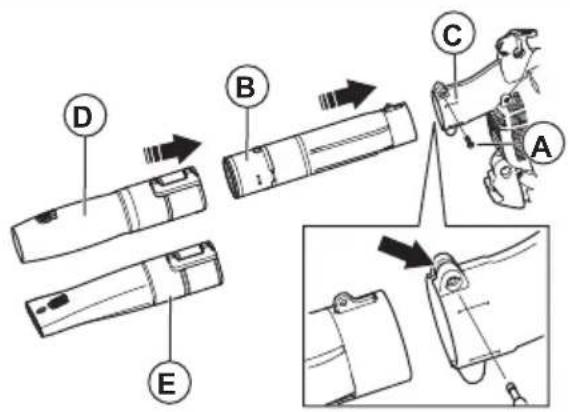

За монтиране на тръбата на компрессорното оборудване

1. Разхлабете винта на скобата (A).

1. Монтирайте междинната тръба (В) към тръбата на компресорното оборудване (С).
2. Монтирайте и затегнете винта на скобата (А).
3. Монтирайте кръглия накрайник (D) или плоския накрайник (E) към междинната тръба.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на продукта.

Гориво

Този продукт разполага с двутактов двигател.

ВНИМАНИЕ: Неподходящият тип гориво може да доведе до повреда на двигателя. Използвайте смес от бензин и масло за двутактови двигатели.

Предварително смесено гориво

- За постигане на оптимални работни характеристики и за удължаване на срока на експлоатация на двигателя използвайте предварително смесено алкилатно гориво на Husqvarna. Това гориво съдържа по-малко вредни химикали в сравнение с обикновеното гориво и това намалява вредните отработени газове. С това гориво количеството остатъци след изгарянето е по-ниско, което запазва компонентите на двигателя по-чисти.

За изготвяне на горивна смес

Бензин

- Използвайте качествен безоловен бензин с максимально съдържание на етанол 10%.

ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON/87 AKI. Използването на по- ниско октаново число може да доведе до детонационно горене в двигателя, което предизвиква повреди в него.

• За постигане на най-добри резултати и работни характеристики използвайте масло за двутактови двигатели на Husqvarna.
• Ако не разполагате с масло за двутактови двигатели на Husqvarna, използвайте друго висококачествено масло за двутактови двигатели, разработено за двигатели с въздушно охлаждане. Говорете с дистрибутора по сервизното обслужване за избор на точното масло.

ВНИМАНИЕ: Не използвайте масло за извънбордови двутактови двигатели с водно охлаждане, понякога наричано извънбордово масло. Не използвайте масло за четиритактови двигатели.

Смесване на бензин и масло за двутактов двигател

ВНИМАНИЕ: Малки грешки могат да повлияят драстично на съотношението в сместа, когато смесвате малки количества гориво. Измервайте внимателно количеството масло, за да сте сигурни, че ще получите правилната смес.

1. Налейте половината гориво в чист съд за гориво.
2. Добавете цялото количество масло.
3. Разклатете горивната смес.
4. Долейте останалото количество бензин в съда.
5. Разклатете внимателно горивната смес.

ВНИМАНИЕ: Не смесвайте количество гориво, което ще престои повече от 1 месец.

Пълнене на резервоара за гориво

ПРЕДУПРЕЖДЕНИЕ: Спазвайте следната процедура за Ваша безопасност.

1. Спрете двигателя и го оставете да се охлади.
2. Почистете областта около капачката на резервоара за гориво.

1. Разклатете контейнера и се уверете, че горивото е напълно смесено.

2. Отстранете бавно капачката на резервоара за гориво, за да освободите налягането.

3. Напълнете резервоара за гориво.

ВНИМАНИЕ: Уверете се, че в резервоара за гориво няма твърде много гориво. Когато се нагрее, горивото се разширява.

1. Затегнете капачката на резервоара за гориво внимателно.

2. Почистете разлятото гориво върху продукта и около него.

3. Преди стартиране на двигателя преместете продукта на 3 m/10 ft или повече от мястото, където се извършва зареждането с гориво и където се намира източникът на горивото.

Забележка: За местоположението на резервоара за гориво на Вашия продукт направете справка с Въведение на страница 17.

За стартиране на продукта

1. Преместете регулатора на дроселната клапа в положение на празен ход.

1. Ако двигателят е студен, натиснете смукача до положение "затворен смукач".

1. Натискайте купола на горивната помпа, докато горивото не започне да изпълва купола на горивната помпа. Не е необходимо да се пълни докрай куполът на горивната помпа.
2. Поставете продукта върху равна повърхност на земята.
3. Дръжте продукта с дясната си ръка.

ВНИМАНИЕ: Не използвайте краката си за задържане на продукта.

1. Дърпайте бавно дръжката на въжето на стартера, докато усетите съпротивление.

2. Дръпнете бързо дръжката на въжето на стартера с лявата си ръка. Дърпайте дръжката на въжето на стартера, докато двигателят не запали.

Забележка: Не дърпайте докрай дръжката на въжето на стартера и не я пускайте.

1. Ако двигателят е студен, поставете смукача в отворено положение.

2. Ако двигателят е студен, оставете двигателя да работи 2 – 3 минути, за да се загрее, преди да започнете работа.

ПРЕДУПРЕЖДЕНИЕ: При стартирането на двигателя и при работа на продукта на обороти на празен ход се изпуска въздух. Не допускайте хора близо до продукта или до тръбата на компресорното оборудване.

За да работите с продукта

• Работете с продукта в обичайното работно време. Съблюдавайте местните разпоредби.
• Намалете броя на частите от оборудването и изберете правилните обороти за Вашата задача. Използвайте възможно най-ниската позиция на газта, за да сведете до минимум шума и праха.
• Дръжте дюзата на компресорното оборудване близо до земята.

Забележка: Husqvarna препоръчва използване на целия удължител на дюзата на компресорното оборудване.

• Отчетете посоката на вятьра и насочете продукта по посока на вятьра.
• Използвайте приложими градински инструменти, за да освободите материал от земята.
• В зони с прах използвайте пръскащо оборудване, за да навлажните зоната. Това намалява времето за работа.
• След работа съхранявайте продукта във вертикално положение.

ВНИМАНИЕ: Не спирайте продукта при пълни обороти.

- Поставете превключвателя за стартиране/спиране в положение за спиране.

за безопасност, преди да започнете техническо обслужване на продукта.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции

График за техническо обслужване

Поддръжка Еже-	дневно	Всяка седмица	Всеки месец
Почистете външните повърхности. X
Уверете се, че регулаторът на дроселната клапа работи правилно. X
Уверете се, че ключът стартиране/спиране функционира нормално. Направете справка с За проверка на превключвателя за включване/изключване на страница 20.	X
Проверете двигателя, резервоара за гориво и горивните линии за течове. Проверете горивния филтър за замърсяване. Сменете горивния филтър, ако е необходимо.	X
Почистете въздушния филтър. Сменете въздушния филтър, ако е необходимо.	X
Затегнете гайките и винтовете. X
Проверете смукателния въздухопровод и се уверете, че не е запушен. X
Проверете стартера и въжето за стартиране за повреди. X
Проверете елементите за успокояване на вибрациите за повреди, пукнатини и деформация. Уверете се, че антивибрационните части са монтирани правилно.		X
Проверете запалителната свещ. Направете справка с За проверка на запалителната свещ на страница 25.		X
Почистете системата за охлаждане. X
Почистете външната повърхност на карбуратора и мястото около него. X
Почистете резервоара за гориво. X
Проверете всички кабели и връзки. X
Проверете и почистете филтъра на искрогасителната мрежа на ауспуха (за продукти без катализатор).		X
Проверете и почистете искрогасителната мрежа на ауспуха (за продукти с катализатор).			X
Подменете запалителната свещ. Уверете се, че е прикрепена със супресор.	X

Регулиране на оборотите на празния ход

1. Уверете се, че въздушният филтър е чист и че капакът на въздушния филтър е поставен.
2. Регулирайте оборотите на празния ход с винта за празен ход. За да видите къде се намира винтът за обороти на празния ход, направете справка с Общ преглед на продукта на страница 17.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте препоръчаната запалителна свещ. Вижте За проверка на запалителната свещ на страница 25. Използването на запалителна свещ от неправилен тип може да повреди продукта.

1. Спрете двигателя и оставете продукта да се охлади.

2. Почистете запалителната свещ, ако е замърсена.

3. Уверете се, че разстоянието между електродите е правилно. Направете справка с Технически характеристики на страница 29.

1. Сменяйте запалителната свещ ежемесечно или по-често, ако е необходимо.

За техническо обслужване на ауспуха

1. Спрете двигателя и оставете ауспуха да се охлади. Използвайте защитни ръкавици.

1. Свалете капака на ауспуха.

2. Извършете визуална проверка. Сменете филтъра на искрогасителната мрежа, ако е повреден.

За проверка и почистване на системата за охлаждане

Охладителната система включва охлаждащите ребра на цилиндъра и мрежовия филтър на смукателния въздухопровод.

1. Спрете двигателя.

2. Уверете се, че системата за охлаждане не е замърсена или запушена. Ако е необходимо, почистете филтъра на смукателния въздухопровод и охладителните ребра.

ВНИМАНИЕ: Замърсената или запушена охладителна система може да повиши температурата на двигателя и доведе до повреждане

на продукта. Запушеният филтър на смукателния въздухопровод намалява силата на въздушната струя.

1. Проверете охладителната система за повреди. Уверете се, че частите са закрепени нормално към продукта.

Почистване на въздушния филтър

ВНИМАНИЕ: Не използвайте продукт без въздушен филтър или с повреден въздущен филтър. Наличието на прах във въздуха може да повреди двигателя.

1. Натиснете смукача до положение "затворен смукач".
2. Махнете капака на въздушния филтър (А).

1. Отстранете въздушния филтър (В) от рамата на филтъра.
2. Почистете въздушния филтър (В) с топла вода и сапун.

Забележка: Въздушен филтър, който е използван продължително, не може да се почисти напълно. Сменяйте редовно въздушния филтър и винаги сменяйте дефектните въздушни филтри.

1. Почистете вътрешната повърхност на капака на въздушния филтър (А) с четка.
2. Отстранете и сменете филцовия филтър (С), ако е мръсен.
3. Монтирайте филтъра (D), филцовия филтър (C) и въздушния филтър (B).
4. Монтирайте капака на въздушния филтър (А) към продукта.

Отстраняване на проблеми

Двигателят не може да се стартира
Проверете Възможна причина		Решение
Бутон за спиране.	Позиция на спиране	Поставете превключвателя за спиране в стартово положение.
Зъб(ци) на стартера.	Блокиран(и) или износен(и) зъб(ци) на стартера.	Регулирайте или сменете зъба(ците) на стартера.
		Почистете около зъба(ците) на стартера.
		Обърнете се към одобрен сервизен търговец.
Резервоар за гориво.	Неправилен тип гориво.	Източете резервоара за гориво и използвайте подходящо гориво.
Карбуратор. Регулиране на оборотите на празния ход.		Регулирайте оборотите на празен ход с регулиращия винт за празния ход.
Искра (няма искра).	Запалителна-та свещ е за-мърсена или влажна.	Уверете се, че запалителната свещ е суха и чиста.
	Неправилно разстояние между електродите на запалителната свещ.	Почистете запалителната свещ. Уверете се, че разстоянието между електродите е правилно. Уверете се, че запалителната свещ е монтирана със супресор.
		Направете справка с техническите характеристики за правилното разстояние между електродите.
Запалителна свещ.	Запалителна-та свещ е раз-хлабена.	Затегнете запалителната свещ.
	Има нежелан материал вър-ху електродите на запали-телната свещ.	Уверете се, че горивната смес е правилна.
		Уверете се, че въздушният филтър е чист.

Двигателят стартира, но спира отново
Проверете Възм	можна причина	Решение
Резервоар за гориво.	Неподходящ тип гориво.	Източете го и използвайте подходящо гориво.
Карбуратор. Дв	игателят не работи нормално при обороти на празния ход.	Говорете с дистрибутора по сервизното обслужване.
Въздушен филтър.	Запушен въздушен филтър.	Почистете въздушния филтър.

Транспорт и съхранение

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите риска от злополука, се уверете, че няма изтичане или газове от горивото по време на транспортиране или съхранение. Уверете се, че няма риск от искри или огън.

• Изпразнете резервоара за гориво преди транспортиране или продължително съхранение.
  Натиснете купола на горивната помпа, за да се уверите, че е отстранено всичкото гориво.
  Изхвърлете горивото на подходящо за целта място.
• Преди продължително съхранение се уверете, че продуктът е почистен и е получил цялостно сервизно обслужване.
• Отстранете запалителната свещ и поставете около 15 ml масло за двутактов двигател в цилиндъра. Завъртете продукта 3 пъти и монтирайте отново запалителната свещ.
• Закрепете безопасно продукта към автомобиля по време на транспортиране.
• Съхранявайте продукта на сухо, хладно и чисто място с добра вентилация. Дръжте продукта далеч от деца.

Технически характеристики

Технически характеристики

	Husqvarna 525BX
Двигател
Обем на цилиндъра, cm3	25,4
Обороти на празния ход, об/мин 3000
Катализатор Да
Запалителна система
Запалителна свещ NGK BPMR8Y
Разстояние между електродите, mm 0,6 - 0,7
Горивна и смазочна система
Вместимост на резервоара за гориво, l / cm3	0,45 / 450
Тегло
Тегло без гориво, kg 4,4
Шумови емисии 4
Ниво на звуковата мощност, измерена dB(A) 104
Ниво на звуковата мощност, гарантирана [LWA dB(A)] 106
Нива на шума 5
Еквивалентно ниво на звуковото налягане при ухото на оператора, измерено съгласно EN15503 dB(A):
Оборудвано с кръгъл накрайник 91
Оборудвано с плосък накрайник 92
Нива на вибрациите 6
Еквивалентни нива на вибрации ( ahv,eq ) при ръкохватките, измерени съгласно EN 15503, m/s 2
Оборудвано с кръгъл накрайник 1,2
Оборудвано с плосък накрайник 2,0
Работа на вентилатора
Максимална скорост на въздуха с кръгъл накрайник, m/s 70
Максимална скорост на въздуха с плосък накрайник, m/s 86
Въздушен поток с кръгъл накрайник, m3/min 13
Въздушен поток с плосък накрайник, m3/min 10

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

отговаря напълно на следните директиви и регламенти на EC:

Регламент Описание
2006/42/EO "относно	машините"
2014/30/EC "относно	електромагнитната съвместимост"
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC	"по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически спецификации са приложени: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, , извърши доброволно изпитване на типа от името на Husqvarna AB. Номер на сертификат: SEC/14/2423.

За информация относно шумови емисии направете справка с Технически характеристики на страница 29.

Huskvarna, 2022-05-09

Стефан Холмберг, директор по развойна дейност, управление на технологиите, Husqvarna AB

Отговорен за техническата документация

CE

Sadržaj

Uvod.... 32

Sigurnost....34

Sastavljanje.... 36

Rukovanje....36

Održavanje.... 39

Rješavanje problema.... 41
