Seadme tüüp	Seljakotipuhur
Mark	Husqvarna
Mudel	525BX
Silindrimaht	28 cm³
Mootori tüüp	2-taktiline
Võimsus	0,9 kW
Kütusepaagi maht	0,5 L
Maksimaalne õhuvool	775 m³/h
Maksimaalne õhukiirus	70 m/s
Kaal (ilma kütuseta)	9,8 kg
Garanteeritud müratase	109 dB(A)
Vibratsioonitase (ees/taga)	3,5 / 3,5 m/s²
Süütesüsteem	Elektrooniline CDI
Süüteküünal	NGK BPMR7A
Käiviti tüüp	Tõmbehoovaga starter
Õlipaak (mootor)	2-taktiline segu (50:1)
Õlipaagi maht (kui olemas)	Mootoriõli sisaldub segus
Hooldus	Õhufiltri puhastus, kütuse tühjendus, süüteküünla kontroll
Ohutus	Hädaseisk, termokaitse
Varuosad	Õhufilter, süüteküünal, karburaator, käepidemed

Korduma kippuvad küsimused - 525BX HUSQVARNA

Millist õli/bensiini segu kasutada Husqvarna 525BX jaoks?

Kasutage 2% (50:1) segu kvaliteetse kahetaktilise õliga. 1 liitri pliivaba bensiini kohta lisage 20 ml õli.

Kuidas käivitada Husqvarna 525BX puhurit külmalt?

Pange õhuklapp suletud asendisse, vajutage 5 korda käivituspirni, tõmmake käivitit õrnalt kuni vastupanuni, seejärel tõmbaga järsult. Kui mootor käivitub, avage õhuklapp järk-järgult.

Mootor töötab tühikäigul, kuid seiskub kiirendamisel, mida teha?

Kontrollige õhufiltrit ja puhastage seda. Vajadusel reguleerige karburaatorit. Vale segu või määrdunud süüteküünal võib samuti põhjustada.

Mis on Husqvarna 525BX kütusepaagi maht?

Kütusepaagi maht on 0,5 liitrit. Ärge täitke liiga palju ja sulgege kork korralikult.

Kuidas puhastada õhufiltrit?

Keerake filtri kate lahti, eemaldage vahtfilter. Peske see seebiveega, loputage ja kuivatage. Enne tagasi panemist õlitage kergelt.

Kas Husqvarna 525BX-d saab kasutada puhumistoruga?

Jah, 525BX on ühilduv Husqvarna puhumistoruga. Veenduge, et toru on korralikult kinnitatud, et vältida võimsuskadu.

Millist süüteküünalt kasutada Husqvarna 525BX jaoks?

Kasutage NGK BPMR7A või samaväärset süüteküünalt. Kontrollige vahekaugust (0,5 mm) ja vajadusel vahetage välja.

Kuidas puhurit talvel hoiustada?

Tühjendage kütusepaak, laske mootoril töötada kuni see seiskub, et tühjendada karburaator. Puhastage seade ja hoidke kuivas kohas.

Kas müratase on kõrge?

Jah, garanteeritud müratase on 109 dB(A). Kandke alati mürasummutavaid kõrvaklappe ja kuulmiskaitset.

Kust leida Husqvarna 525BX varuosasid?

Võite tellida varuosasid Husqvarna volitatud edasimüüjalt või ametlikult veebisaidilt. Levinud osad (filter, süüteküünal, käepidemed) on hõlpsasti saadaval.

KASUTUSJUHEND 525BX HUSQVARNA

Vastavusdeklaratsioon....129

Sissejuhatus

Seadme kirjeldus

See toode on sisepõlemismootoriga puhurseade.

Tegeleme pidevalt oma toodete edasiarendamisega ning seetõttu jätame endale õiguse muuta toodete disaini ja välimust ilma sellest ette teatamata.

Kasutusotstarve

Kasutage toodet lehtedevõi muu soovimatu materjali ärapuhumiseks näiteks murult, teeradadelt ja asfaltteedelt.

Seadme tutvustus

1. Käivitus-/seiskamislüliti

2. Gaasihoovastiku nupp

3. Gaasihoob

4. Juhtkäepide

5. Käepide

6. Öhuklapp

7. Kütusepump

8. Käivitusnööri käepide

9. Klambrikruvi

10. Vahetoru

11. Ümarotsak

12. Lameotsak

13. Süütekünal

14. Kütusepaagi kork

15. Öhufilter

16. Summuti

17. Öhu sissepääsuava

18. Vibratsioonisummutussüsteem

19. Kasutusjuhend

20. Lehtsilmusvõti

21. Tühikäigu pöörete arvu reguleerimiskruvi

Sümbolid tootel

HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

Kasutage heakskiidetud kõrvaklappe ja kaitseprille. Kui keskkond on tolmune, kandke hingamismaski.

Kandke heakskiidetud kaitsekindaid.

See toode vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

Kasutage bensiini ja kahetaktilise mootori öli segu.

Kütusepump.

Õhuklapp, avatud asend.

Õhuklapp, suletud asend.

Keskkonna müratase vastavalt Euroopa direktiivi 2000/14/EÜ ja Uus-Lõuna-Walesi seaduse „Protection of the Environment Operations (Noise Control) Regulation 2017“ nõuetele. Mürataseme andmed on toodud seadme sildil ja tehniliste andmete peatükis.

Hoiduge lendu paisatud esemete eest. Lendu paisatud esemed võivad tekitada raskeid vigastusi. Kasutage isikukaitsevahendeid.

Hoidke inimeste või loomadega minimaalselt 15 m ohutut vahe-maad.

Mudeli etikett näitab seerianumbrit. aaaa on tootmisaasta ja nn on tootmisnädal.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Järgnevad määratlused näitavad märgusönade raskusastet.

HOIATUS: Kehavigastused.

ETTEVAATUST: Toote kahjustus.

Märkus: See teave hölbustab toote kasutamist.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ära tee toote juures ilma tootja heakskiiduta muudatusi ja kasuta alati originaaltarvikuid. Heakskiitmata muudatused ja/või tarvikud võivad põhjustada kasutaja või teiste isikute surma või raske vigastuse.
• Ära kasuta kahjustatud seadet. Teosta käesolevas juhendis kirjeldatud ohutuskontrolle ja hooldustöid. Köik muud hooldustööd tuleb lasta teha volitatud hooldustöökojas.
• Igasugune teenindamis- ja remonditööd tuleb lasta teha volitatud hooldustöökojas. Kui toote möni osa on defektiga, pöörduge hooldusesindusse.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti.
• Kontrolli seadet enne kasutamist. Vt jaotist Hooldamine Ik 123.
• Ära kasuta toodet, kui oled väsinud, haige või tarvitanud alkoholi või muid narkootilisi aineid, mis võib pärssida teie nägemisvõimet, hindamisvõimet või koordinatsiooni.
• Paigalda enne kasutamist köik katted ja kaitsed. Elektrilöögi vältimiseks veendu, et süüteküünla piip ja süüteküünla juhe ei oleks kahjustatud.
• Ära puuduta mootori töötamise ajal süüteküünalt ega süütejuhet.
• Hoia inimeste või loomadega minimaalselt 15 m ohutut vahemaad. Kui inimesed, lapsed või loomad tulevad lähemale kui 15 m, seiska seade. Suuna toode eemale inimestest, loomadest, avatud akendest ja teistest objektidest.
• Ära luba lastel seadet käsitseda. Veendu, et köik kasutajad on käesoleva kasutusjuhendi läbi lugenud ja saavad sellet aru.
• Hoia käed ja teised esemed seadme kasutamise ajal puhuri korpusest eemal. Pöörlevad esemed võivad põhjustada raskeid vigastusi.
• Ära kasuta toodet, kui öhu sissepääsuava on paigaldamata. Veendu enne kasutamist alati, et öhu sissepääsuava on paigaldatud ja pole kahjustatud.
• Hädaolukorra tekkides vabasta rakemete vöö- ja rinnarihm ning lase tootel maha kukkuda.
• Pea kinni riiklikest öigusaktidest ja määrustest.
• Hoia köik kehaosad kuumadest pindadest eemal.
• Liiga tugev vibratsioon võib kahjustada vereringet või närvisüsteemi. Pea nõu arstiga, kui sul esinevad

järgmised sümptomid: sõrmede, käte või randmete tuimus, tundetus, surisemine, kibelemine, valu, jõu kaotus või nahavärvuse muutumine.

• Hoidu eemalepaiskuvate esemete eest. Ōhku paiskuvad esemed võivad põhjustada raskeid vigastusi.
• Hoidu seadme kasutamisest halva ilmaga, nt tihedas udus, tugeva vihma, tugeva tuule või suure külmaga. Halva ilmaga töötamine võib põhjustada väsimust ja ohtlike olukordade teket.
• Veendu et saaksid liikuda ja töötada stabiilses asendis. Kontrolli tööpiirkonda võimalike takistuste, näiteks kivide suhtes. Ole ettevaatlik toote kasutamisel kallakul.
• Ära aseta töötava mootoriga toodet maapinnale.
• Ära kasuta toodet viibides kõrgetel kohtadel, näiteks redelil.
• Veendu, et teid oleks alati kuulda, kui önnetus peaks juhtuma.
• Veendu, et mootori heitgaasi väljalaskeava ei oleks tõkestatud. Toote kahjustamise vältimiseks hoia võimalikud takistused heitgaasi väljalaskeavast vähemalt 50 cm kaugusel.
• Ära käivita toodet siseruumis, ebasoodsa tuulesuuna korral ega tuleohtlike materjalide ligidal. Mootori heitgaasid sisaldavad vingugaasi, mis võib põhjustada vingumürgitust. Mootori heitgaasid on tulised ja võivad sisaldada sädemeid, mis võivad põhjustada tulekahju.

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist loe läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Lisateabe saamiseks võta ühendust edasimüüjaga.
• Kanna heakskiidetud kõrvaklappe. Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse.
• Kanna heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.
• Kasuta töötamise ja hooldamise ajal kaitsekindaid.
• Kanna libisemiskindla tallaga kaitsesaapaid või -jalatseid.

• Kasuta täispikki ja tugevast kangast riideid. Ära kasuta ehteid ega lahtisi jalatseid. Vigastusteohu vähendamiseks peavad riietusesemed hoidma ümber keha, kuid mitte piirama sinu liigutusi. Kinnita juuksed ölgadest kõrgemale, et vältida juuste sattumist liikuvate osade vahele või oksade külge jäämist.

• Tolmu tekkimise ohu korral kasuta hingamiskaitset.

• Hoia esmaabikomplekti kättesaadavas kohas.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Vt jaotist Hooldamine Ik 123.
• Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldusesindusse.

HOIATUS: Ära kasuta defektse summutiga seadet.

HOIATUS: Summutid muutuvad kasutamise ajal ja pärast kasutamist, samuti tühikäigul, väga kuumaks. Põletusvigastuste vältimiseks kasuta kaitsekindaid.

HOIATUS: Summuti sisaldab kemikaale, mis võivad olla kantserogeense toimega. Ära puuduta kahjustatud summutit.

- Kontrolli summutit regulaarselt visuaalselt. Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale. Vt jaotist Süüteküünla hooldamine Ik 124.

Vibratsioonisummutussüsteemi kontrollimine

1. Veenduge, et vibratsioonisummutusseadised poleks pragunenud ega deformeerunud.
2. Veenduge, et vibratsioonisummutusseadised oleksid mootori ja käepidemete külge kindlalt kinnitatud.

Teavet vibratsioonisummutussüsteemi täpse paiknemise kohta enda tootel vt Seadme tutvustus Ik 117.

Käivitus-/seiskamislüliti kontrollimine

1. Mootori seiskamiseks kasuta käivitus-/seiskamislülitit.

2. Veendu, et mootor on täielikult seiskunud.

Tootel käivitus-/seiskamislüliti asukoha leidmiseks vt Seadme tutvustus Ik 117.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ära sega ega lisa kütust siseruumides ega kuumusallika lähedal.
• Ära käivita toodet, kui tootel või sinu kehal kütust või õli.
• Ära käivita toodet, kui mootorist lekib kütust. Kontrolli regulaarselt mootori lekkekindlust.
• Ole kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ära hinga sisse kütuseaure – see vöib pöhjustada kehavigastuse. Taga piisav öhuvahetus.
• Ära suitseta kütuse ega mootori läheduses.
• Ära aseta toodet ega kütusenõud kuumade esemete lähedale või kohta, kus on lahtine leek, sädemed või süüteleek.
• Kütuse transportimiseks ja hoiustamiseks kasuta heakskiidetud mahuteid.

Ohutusjuhised hooldamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Seiska enne hooldamist ja kokkupanemist mootor, eemalda süüteküünal ja lase mootoril jahtuda.
• Ummistunud sädemepüüduri töttu muutub mootor liiga kuumaks ning see vöib mootorit kahjustada.
• Kui sädemepüüduri rest ummistub sageli, vöib see olla märk sellest, et katalüsaatori jõudlus on vähenenud. Summuti kontrollimiseks võta ühendust hooldusesindusega.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Puhuritoru kinnitamine

1. Keera lahti klambrikruvi (A).

1. Paigalda puhuritoru (C) külge vahetoru (B).
2. Paigalda ja keera kinni klambrikruvi (A).
3. Paigalda vahetoru külge ümarotsak (D) või lameotsak (E).

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Kütus

Tootel on kahetaktiline mootor.

ETTEVAATUST: Vale kütuse kasutamine võib mootorit kahjustada. Kasutage bensiini ja kahetaktiõli segu.

Eelsegatud kütus

- Parima jõudluse saavutamiseks ja mootori tööea pikendamiseks kasutage Husqvarna eelsegatud alkülaatkütust. See kütus sisaldab tavalise kütusega võrreldes vähem kahjulikke kemikaale, mis omakorda vähendab kahjulikke heitgaase. Selle kütuse korral on põlemisjääkide hulk väiksem ja see aitab hoida mootoriosad puhtamana.

Kütuse segamine

Bensiin

- Kasutage kvaliteetset kuni 10% etanoolisisaldusega pliivaba bensiini.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). Madalama oktaaniarvuga bensiini kasutamine võib põhjustada mootori kloppimist, mis omakorda kahjustab mootorit.

Kahetaktiõli

• Parimate tulemuste ja jõudluse saavutamiseks kasutage Husqvarna kahetaktiõli.
• Kui Husqvarna kahetaktiõli pole saadaval, kasutage õhkjahutusega mootoritele mõeldud kvaliteetset kahetaktiõli. Õige õli valimiseks pöörduge hooldusesindusse.

ETTEVAATUST: Ärge kasutage vesijahutusega päramootoritele möeldud kahetaktiöli, mida tuntakse ka paadimootoriölina. Ärge kasutage neljataktimootori ölisid.

Bensiini ja kahetaktiõli segamine

Bensiin, I Kahetaktiõli, I
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ETTEVAATUST: Väikeste kütusekoguste segamisel võib väike viga segusuhet oluliselt mõjutada. Mõõtke segatava öli kogus väga täpselt ja veenduge, et segu oleks õige.

1. Valage puhtasse kütusenõusse pool bensiinikogusest.
2. Valage nõusse kogu vajaminev ölikogus.
3. Segage kütusesegu.
4. Lisage nõusse ülejäänud bensiinikogus.
5. Segage kütusesegu hoolikalt.

ETTEVAATUST: Ärge segage kütust korraga rohkem, kui on teie ühe kuu varu.

Kütusepaagi täitmine

HOIATUS: Ohutuse tagamiseks järgige tegevusjuhiseid.

1. Seisake mootor ja laske mootoril maha jahtuda.
2. Puhastage kütusepaagi korgi ümbrus.

1. Loksutage kütusenõu veendumaks, et kütus on täielikult segunenud.
2. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
3. Täitke kütusepaak.

ETTEVAATUST: Veenduge, et paagis ei ole liiga palju kütust. Kuumenedes kütus paisub.

1. Pingutage kütusepaagi korki korralikult.
2. Eemaldage mahavalgunud kütus tootelt ja selle ümbrusest.
3. Enne mootori käivitamist viige seade tankimiskohast ja kütusenõust vähemalt kolme meetri kaugusele.

Märkus: Kütusepaagi asukoha leidmiseks oma seadmel vt Sissejuhatus Ik 117.

Toote käivitamine

1. Liiguta gaasihoovastik tühikäiguasendisse.

1. Kui mootor on külm, lükka öhuklapp suletud öhuklapi asendisse.

1. Vajuta korduvalt kütusepumpa, kuni kütus hakkab kütusepumpa valguma. Kütusepump peab olema kütusega täidetud.
2. Aseta toode maapinnale.
3. Hoia toodet parema käega.

ETTEVAATUST: Ära kasuta toote hoidmiseks jalgu.

1. Tõmba aeglaselt käivitusnööri käepidet, kuni tunnete vastusurvet.

2. Tõmba vasaku käega kiirelt käivitusnööri käepidet. Tõmba kiiresti ja jõuga käivitusnööri käepidemest, kuni mootor käivitub.

Märkus: Ära tömba käivitusnööri käepidet lõpuni välja ja ära lase käivitusnööri käest lahti.

1. Kui mootor on külm, sea öhuklapp avatud asendisse.

2. Kui mootor on külm, lase mootoril 2–3 minutit töötada, et see enne seadme kasutamist üles soojeneks.

HOIATUS: Mootori käivitamisel ja tühikäigul töötamisel vabaneb öhk. Ära luba inimestel tulla toote või puhuritoru lähedale.

Toote kasutamine

• Kasuta tooted tavalisel tööajal. Järgi kohalikke kehtivaid eeskirju.
• Vähenda seadme osi ja vali oma töö jaoks sobiv kiirus. Liigse müra ja tolmu vältimiseks kasuta gaasitriklit selle madalaimas võimalikus asendis.
  • Hoia puhuriotsak maapinna lähedal.

Märkus: Husqvarna soovitab teil kasutada täis puhuriotsaku pikendust.

• Jäligi tuulesuunda ja kasuta toodet allatuult.
• Kasuta materjali maapinnalt vabastamiseks sobivat aiatööriista.
• Tolmustes piirkondades niisuta pritsi abil maapinda. See lühendab kasutamisaega.
• Hoiusta seade pärast kasutamist vertikaalasendis.

Mootori seiskamine

ETTEVAATUST: Ära seiska täiskiirusel töötavat seadet.

- Vajuta käivitus- ja seiskamislüliti stoppasendisse.

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

Hooldusskeem

Hooldamine Üks kord	päevas	Üks kord nädalas	Üks kord kuus
Puhasta välispinnad. X
Veendu, et gaasihoovastik töötaks korralikult. X
Veendu, et käivitus-/seiskamislüliti töötaks korralikult. Vt Käivitus-/seiskamislüliti kontrollimine Ik 120.	X
Kontrolli, et mootorist, kütusepaagist ega kütusetorudest ei lekiks kütust. Veen-du, et kütusefiltril poleks saastet. Vajaduse korral vaheta välja öhufilter.	X
Puhasta öhufilter. Vajaduse korral vaheta välja öhufilter. X
Keera kinni mutrid ja poldid. X
Kontrolli öhu sissevõttu ja veendu, et see poleks blokeeritud. X
Kontrolli, kas starter ja käivitusnöör on terved. X
Kontrolli, et vibratsioonisummutusodel poleks kahjustusi, mõrasid ega deform- meerumismärke. Veendu, et vibratsioonisummutajad oleks õigesti paigaldatud.		X
Kontrolli süüteküünalt. Vt Süüteküünal kontrollimine Ik 124.		X
Puhasta jahutussüsteem. X
Puhasta karburaatori välispind ja selle ümbrus. X
Puhasta kütusepaak. X
Kontrolli kõiki juhtmeid ja ühendusi. X
Kontrolli ja puhasta summutil asuv sädemepüüduri ekraan (ilma katalüsaatorita toodete puhul).		X
Kontrolli ja puhasta summutil asuv sädemepüüduri ekraan (katalüsaatoriga too- dete puhul).			X
Vaheta süüteküünal. Veendu, et sellele oleks paigaldatud raadiohäirete kaitse. X

Tühikäigu pöörete arvu reguleerimine

1. Veendu, et õhufilter oleks puhas ja et õhufiltrii kate oleks paigaldatud.
2. Reguleeri tühikäigu pöörete arvu tühikäigupöörete reguleerimiskruviga. Tootel tühikäigu pöörete arvu reguleerimiskruvi asukoha leidmiseks vt Seadme tutvustus lk 117.

Süüteküünal kontrollimine

ETTEVAATUST: Kasuta soovitatud tüüpi süüteküünalt. Vt jaotist Süüteküünal kontrollimine Ik 124. Vale süüteküünal võib toodet kahjustada.

1. Seiska mootor ja lase tootel maha jahtuda.
2. Puhasta määrdunud süüteküünal.
3. Veendu, et elektroodide vahe oleks õige. Vt jaotist Tehnilised andmed Ik 127.

1. Vaheta süüteküünal kord kuus või vajaduse korral sagedamini.

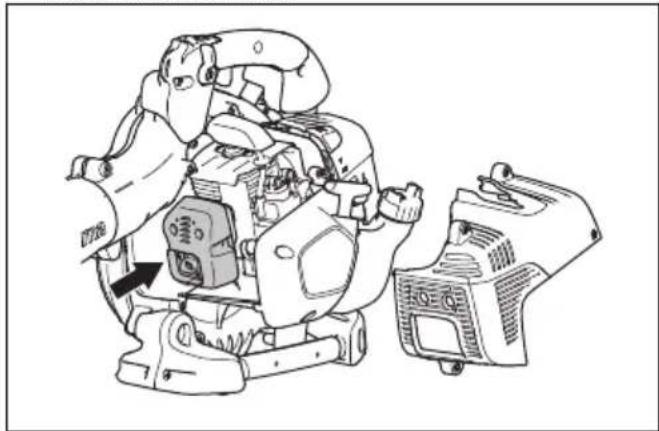

1. Seiska mootor ja lase summutil maha jahtuda. Kasuta kaitsekindaid.

1. Eemalda summuti kate.
2. Tee visuaalne kontroll. Kui sädemepüüdurvörk on kahjustatud, vaheta see välja.

Kontrolli ja puhasta jahutussüsteemi.

Jahutussüsteem koosneb silindril jahutusribidest öhu sissevõtuavast.

1. Seiska mootor.

2. Veendu, et jahutussüsteem poleks määrdunud ega ummistunud. Vajaduse korral puhasta öhu sissevõtuava ja jahutusribid.

ETTEVAATUST: Määrdunud või ummistunud jahutussüsteem suurendab mootori temperatuuri ja võib kahjustada toodet. Ummistunud õhu sissevõtuava vähendab puhumisjõudu.

1. Kontrolli jahutussüsteemi kahjustuste suhtes. Veendu, et köik osad on öigesti toote külge kinnitatud.

Õhufiltri puhastamine

ETTEVAATUST: Ära kasuta toodet, kui öhufilter on puudu või on kahjustunud. Öhus leiduv tolm võib mootorit kahjustada.

1. Lükka õhuklapp suletud õhuklapi asendisse.

2. Eemalda õhufiltri kate (A).

1. Eemalda filtrikorpusest öhufilter (B).

2. Puhasta õhufilter (B) sooja seebiveega.

Märkus: Pikemat aega kasutatud õhufiltrit ei ole võimalik täiesti puhtaks saada. Vaheta õhufiltrit regulaarselt, vigane õhufilter vaheta alati välja.

1. Puhasta kaitsekatte sisepind harjaga.

2. Eemalda ja vaheta vildist filter (C), kui see on määrdunud.

3. Paigalda ekraan (D), vildist filter (C) ja õhufilter (B).

4. Paigalda tootele õhufiltri kate (A).

Veaotsing

Mootorit pole võimalik käivitada
Kontrolli Võimalik	põh-jus	Lahendus
Seiskamis-nupp.	Seiskamisa-send	Vii seiskamislüliti käivitusasendisse.
Käiviti põrklink/-lingid.	Käiviti põrklink/-lingid on blo-keeritud või ku-lunud.	Reguleeri või asenda käiviti põrklink/-lingid.
		Puhasta käiviti põrklingi/-linkide ümbrus.
		Pöördu volitatud hooldustöökoja poole.
Kütusepaak. Vale	kütuse-tüüp.	Tühjenda kütusepaak ja täida õige kütusega.
Karburaator Tüh	käigu kiiru-se reguleerimi-ne	Reguleeri tühikäigukiirust tühikäigu reguleerimiskruviga.
Kontrolli Võimalik põh-jus	Lahendus
Säde (sädet ei teki).	Süüteküünal on määrdunud või märg	Veendu, et süüteküünal on kuiv ja puhas.
	Süüteküünla elektroodivahe on vale.	Puhasta süüteküünal. Veendu, et elektroodide vahe oleks õige. Veendu, et süü- teküünal on paigaldatud koos raadiohäirete kaitsega.
		Vaata õiget elektroodi vahet tehnilistest andmetest.
Süüteküünal.	Süüteküünal ei ole tugevalt kin-ni.	Keera süüteküünal kinni.
	Süüteküünla elektroodidel on soovimatut materjali.	Veendu, et kütusesegu oleks õige.
		Veendu, et õhufilter oleks puhas.

Mootor käivitub, kuid seejärel seiskub
Kontrolli Võimalik põh-jus	Lahendus
Kütusepaak. Vale kütuse-tüüp.	Tühjenda see ja kasuta öiget kütust.
Karburaator Mootor ei tööta tühikäigul öi-gesti.	Pöördu hooldusesindusse.
Õhufilter Ummistunud õhufilter.	Puhasta õhufilter.

Transportimine ja hoiustamine

HOIATUS: Süttimisohu vältimiseks veendu, et transportimise ega hoiustamise ajal poleks lekkeid ega aure. Veendu, et pole sädemete ega tule ohtu.

• Enne transportimist või pikaajalisele hoiule jätmist tühjenda kütusepaak. Vajuta kütusepumpa veendumaks, et kogu kütus on eemaldatud. Utiliseeri kütus spetsiaalses jäätmejaamas.
• Veendu enne pikaajalist hoiustamist, et toode on puhas, ja tee põhjalik hooldus.
• Eemalda süüteküünlad ja vala silindrisse umbes 15 ml kahetaktilise mootori öli. Pööra mootorit kolm pööret ja pange süüteküünal tagasi kohale.
• Kinnita toode transportimise ajaks turvaliselt söiduki külge.

- Hoia toodet kuivas, jahedas ja puhtas kohas, kus on tagatud hea ventilatsioon. Hoia seadet lastele kättesaamatus kohas.

Tehnilised andmed

Tehnilised andmed

	Husqvarna 525BX
Mootor
Silindrimaht, cm3	25,4
Tühikäigu pöörete arv, p/min 3000
Katalüsaator Jah
Süütesüsteem
Süüteküünal NGK BPMR8Y
Elektroodide vahe, mm 0,6-0,7
Kütuse-/määrimissüsteem
Kütusepaagi maht, l / cm3	0,45 / 450
Mass
Kaal ilma kütuseta, kg 4,4
Müratasemed 25
Helitugevuse tase, dB(A) 104
Müravõimsustase, garanteeritud LWA dB(A) 106
Müratase 26
Ekvivalentne helirõhu tase kasutaja kõrvas, mõõdetud vastavalt EN15503 nõuetele, dBA
Ümara otsaku korral: 91
Lameda otsaku korral: 92
Vibratsioonitase 27
EN 15503 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed ( ahv,eq ), m/s2
Ümara otsaku korral: 1,2
Lameda otsaku korral: 2,0
Ventilaatori jõudlus
Max õhukiirus ümara otsakuga, m/s: 70
Max õhukiirus lameda otsakuga, m/s: 86
Öhuvool ümara otsakuga, m3/min 13
Õhuwool lameda otsakuga, m3/min 10

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Puhur
Kaubamärk Husqvarna
Tüüp/mudel 525BX
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, on teinud Husqvarna AB tellimusel vabatahtliku tüübihindamise. Sertifikaadi number: SEC/14/2423.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 127.

Huskvarna, 2022-05-09

Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

CE

Sisällys

Johdanto....130

Turvallisuus....132

Asentaminen....134

Käyttö....134

Huolto....137
