525BX - Pūta HUSQVARNA - Bezmaksas lietošanas instrukcija

Ierīces veids	Muguras pūtējs
Zīmols	Husqvarna
Modelis	525BX
Darba tilpums	28 cm³
Motora tips	2-taktu
Jauda	0,9 kW
Degvielas tvertnes tilpums	0,5 L
Maksimālā gaisa plūsma	775 m³/h
Maksimālais gaisa ātrums	70 m/s
Svars (bez degvielas)	9,8 kg
Garantētais trokšņu līmenis	109 dB(A)
Vibrāciju līmenis (priekšā/aizmugurē)	3,5 / 3,5 m/s²
Aizdedzes sistēma	Elektroniskā CDI
Aizdedzes svece	NGK BPMR7A
Iedarbinātāja tips	Atsitiena palaidējs
Eļļas tvertne (motors)	2-taktu maisījums (50:1)
Eļļas tvertnes tilpums (ja ir)	Motoreļļa ir iekļauta maisījumā
Apkope	Gaisa filtra tīrīšana, degvielas iztukšošana, aizdedzes sveces pārbaude
Drošība	Avārijas apturēšana, termiskā aizsardzība
Rezerves daļas	Gaisa filtrs, aizdedzes svece, karburators, rokturi

Bieži uzdotie jautājumi - 525BX HUSQVARNA

Kādu eļļas/degvielas maisījumu izmantot Husqvarna 525BX?

Izmantojiet 2% (50:1) maisījumu ar kvalitatīvu divtaktu eļļu. Uz 1 litru bezsvina benzīna pievienojiet 20 ml eļļas.

Kā iedarbināt Husqvarna 525BX pūtēju aukstā stāvoklī?

Iestatiet droseli slēgtā pozīcijā, nospiediet 5 reizes uz degvielas sūkņa bumbieri, lēnām velciet palaidēju līdz pretestībai, tad pēkšņi. Pēc iedarbināšanas pakāpeniski atveriet droseli.

Motors darbojas tukšgaitā, bet apstājas, paātrinot, ko darīt?

Pārbaudiet gaisa filtru un notīriet to. Ja nepieciešams, noregulējiet karburatoru. Arī nepareizs maisījums vai netīra aizdedzes svece var būt cēlonis.

Kāda ir Husqvarna 525BX degvielas tvertnes tilpums?

Degvielas tvertnes tilpums ir 0,5 litri. Pārliecinieties, ka nepārpildāt un pareizi aizverat vāciņu.

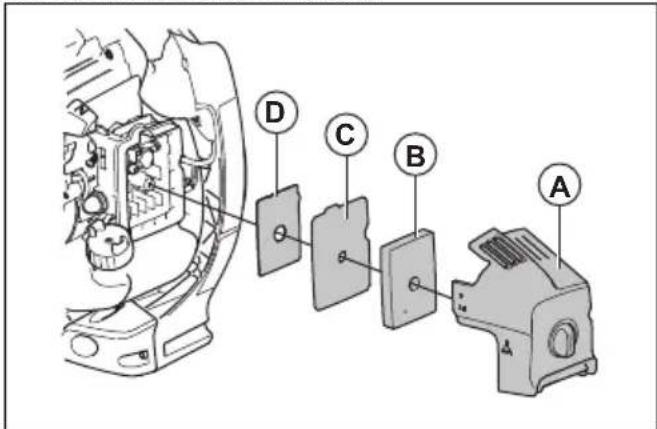

Kā notīrīt gaisa filtru?

Atskrūvējiet filtra vāku, izņemiet putu filtru. Notīriet to ar ziepjūdeni, izskalojiet un nosusiniet. Pirms atkārtotas uzstādīšanas viegli ieeļļojiet.

Vai Husqvarna 525BX var izmantot ar pūšanas cauruli?

Jā, 525BX ir saderīga ar Husqvarna pūšanas cauruli. Pārliecinieties, ka caurule ir pareizi nostiprināta, lai izvairītos no jaudas zudumiem.

Kādu aizdedzes sveci izmantot Husqvarna 525BX?

Izmantojiet NGK BPMR7A vai līdzvērtīgu aizdedzes sveci. Pārbaudiet atstarpi (0,5 mm) un nomainiet to, ja nepieciešams.

Kā uzglabāt pūtēju ziemā?

Iztukšojiet degvielas tvertni, ļaujiet motoram darboties, līdz tas apstājas, lai iztukšotu karburatoru. Notīriet ierīci un uzglabājiet to sausā vietā.

Vai trokšņu līmenis ir augsts?

Jā, garantētais trokšņu līmenis ir 109 dB(A). Vienmēr valkājiet trokšņu slāpētāju un dzirdes aizsardzību.

Kur atrast rezerves daļas Husqvarna 525BX?

Jūs varat pasūtīt detaļas pie pilnvarota Husqvarna izplatītāja vai oficiālajā tīmekļa vietnē. Biežāk sastopamās detaļas (filtrs, svece, rokturi) ir viegli pieejamas.

LIETOŠANAS INSTRUKCIJA 525BX HUSQVARNA

LV Lietošanas pamācība

Problēmu novēršana....238

Pārvadāšana un uzglabāšana.... 239

Tehniskie dati....240

Atbilstības deklarācija.... 242

levads

Izstrādājuma apraksts

Šis izstrādājums ir pūtējs ar benzīna dzinēju.

Mēs pastāvīgi strādājam, lai pilnveidotu savus izstrādājumus, un tāpēc paturam tiesības izdarīt izmainas, piemēram, izstrādājumu formai un izskatam bez iepriekšēja paziņojuma.

Paredzētā lietošana

Izmantojiet izstrādājumu lapu un cita nevēlama materiāla aizpūšanai no tādām vietām kā zālāji, gājēju ietves un asfaltēti ceļi.

Izstrādājuma pārskats

1. ledarbināšanas/apturēšanas slēdzis

2. Droseles mēlīte

3. Droseles vadības svira

4. Vadības rokturis

5. Rokturis

6. Gaisa vārsta vadība

7. Degvielas sūknis

8. Startera auklas rokturis

9. Skavas skrūve

10. Starpcaurule

11. Apaš uzgalis

12. Plakanais uzgalis

13. Aizdedzes svece

14. Degvielas tvertnes vāciņš

15. Gaisa filtrs

16. Slāpētājs

17. Gaisa ieplüdes sietfiltrs

18. Vibrāciju samazināšanas sistēma

19. Lietošanas rokasgrāmata

20. Kombinētā uzgriežņu atslēga

21. Tukšgaitas ātrums skrūve

Simboli uz izstrādājuma

BRĪDINĀJUMS! Šis izstrādājums var būt bīstams un radīt smagas vai nāvējošas traumas operatoram vai citām personām. Esiet uzmanīgi un lietojiet izstrādājumu pareizi.

Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Izmantojiet apstiprinātus dzirdes un acu aizsarglīdzekļus. Ja strādājat putekļainā vidē, lietojiet elpcelu aizsargmasku.

Izmantojiet apstiprinātus aizsargcimdus.

Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

Benzīna un divtaktu dzinēja ellas maisījums.

Atgaisošanas sūkna balons.

Gaisa vārsts, atvērtā stāvoklī.

Gaisa vārsts, aizvērtā stāvoklī.

Trokšna izplüde vidē atbilstoši Eiropas Direktīvai 2000/14/EK un Jaundienvidvelsas tiesību aktiem “Darba vidē aizsardzības (trokšna kontroles) regula (2017)”. Trokšna izplüdes dati ir atrodami uz iekārtas etiketes un tehnisko datu nodalā.

Uzmanieties no iz- sviestiem priekšme- tiem. Izsviesti priekš- meti var radīt smagu traumu. Lietojiet indi- viduālos aizsardzības līdzekļus.

levērojiet drošības at- tālumu — citas perso- nas vai dzīvnieki ne- drīkst atrasties tuvāk par 15 m.

Datu plāksnītē ir no- rādīts sērijas numurs. yyyy ir ražošanas gads un ww ir ražošanas ne- dēļa.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru sertifikācijas prasībām.

Euro V emisija

BRĪDINĀJUMS: Motora atvēršana anulē šī kēdes zāga ES tipa apstiprinājumu.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Tālāk sniegtās definīcijas norāda katra signālvārda nozīmīguma līmeni.

BRĪDINĀJUMS: Traumas.

IEVĒROJIET: Izstrādājuma bojājumi.

Piezīme: Šī informācija atvieglo izstrādājuma lietošanu.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Bez ražotāja apstiprinājuma neveiciet nekādas izstrādājuma izmaiņas un vienmēr izmantojiet originālos piederumus. Neapstiprinātas izmaiņas un/vai piederumi var radīt nopietnas traumas vai operatora vai citu personu nāvi.
• Nelietojiet bojātu izstrādājumu. Veiciet drošības pārbaudes un tehnisko apkopi, kas norādīta šajā lietošanas rokasgrāmatā. Visi pārējie apkopes darbi ir jāveic apstiprināta servisa darbiniekiem.
• Visi pārējie apkopes darbi un remonts ir jāveic apstiprināta servisa darbiniekiem. Ja kāda izstrādājuma daļa ir bojāta, sazinieties ar izplatītāju, kas nodrošina apkopi.

Darba drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums var būt bīstams un izraisīt nopietnas vai nāvējošas traumas operatoram vai citām personām. Esiet uzmanīgs un lietojiet izstrādājumu pareizi.
• Pirms lietošanas pārbaudiet izstrādājumu. Sk. Apkope lpp. 235.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai lietojis alkoholu vai citas vielas, kas var ietekmēt redzi, spriešanas spējas vai koordināciju.
• Pirms lietošanas uzlieciet visus pârsegus un aizsargus. Lai nepieļautu elektrotriecienu,

pārbaudiet, vai nav bojāts aizdedzes sveces vāciņš un aizdedzes vads.

• Neaiztieciet aizdedzes sveci vai aizdedzes vadu, kamër darbojas dzinëjs.
• levērojiet drošības distanci — citas personas vai dzīvnieki nedrīkst atrasties tuvāk par 15 m. Ja kāda persona, bērns vai dzīvnieks pienāk tuvāk par 15 m, izslēdziet izstrādājumu. Gādājiet, lai izstrādājums nebūtu vērsts personu, dzīvnieku, atvērtu logu un citu priekšmetu virzienā.
• Neļaujiet bērniem darbināt izstrādājumu. Gādājiet, lai visi operatori būtu izlasījuši un izpratuši šīs lietošanas rokasgrāmatas saturu.
• Izstrādājuma lietošanas laikā nepieskarieties pūtēja korpusam ar rokām un nenovietojiet uz tā citus priekšmetus. Rotējošas daļas var radīt nopietnas traumas.
• Nelietojiet izstrādājumu, ja nav uzstādīts gaisa ieplūdes sietfiltrs. Pirms lietošanas noteikti pārbaudiet, vai ir uzstādīts un nav bojāts gaisa ieplūdes sietfiltrs.
• Ārkārtas situācijā atvienojiet stiprinājuma vidusjostu un krūšu daļas siksnu, ľaujot izstrādājumam nokrist.
• levērojiet nacionālos noteikumus un norādījumus.
• Netuviniet kermana daļas karstām virsmām.
• Pārāk liela vibrācija var radīt asinsrites vai nervu sistēmas bojājumus. Vērsieties pie ārsta, ja novērojat tādus simptomus kā nejutība, jutības traucējumi, tirpšana, durstīga sajūta, sāpes, nespēks, pirkstu, roku vai locītavu ādas krāsas izmainas.
• Uzmanieties no izsviestiem objektiem. Izsviesti objekti var radit nopietnas traumas.
• Neizmantojiet izstrādājumu sliktos laikapstāklos, piemēram, miglā, lietū, spēcīgā vējā un loti lielā aukstumā. Darba veikšana sliktos laikapstāklos var izraisīt nogurumu un bīstamas situācijas.
• Pārliecinieties, vai varat kustēties un strādāt stabilā stāvoklī. Pārbaudiet, vai darba veikšanas zonā nav iespējamu škēršļu, piemēram, akmeņu. Strādājot ar šo izstrādājumu nogāzēs, jāievēro piesardzība.
• Nelieciet izstrādājumu zemē, kad tā dzinējs darbojas.
• Neizmantojiet izstrādājumu, atrodoties augstumā, piemēram, uz trepēm.
• Gādājiet, lai jūs vienmēr kāds sadzirdētu, ja notiek nelaimes gadījums.
• Pārliecinieties, vai nav blokēta izplūdes gāzu caurule. Lai novērstu izstrādājuma bojājumus, izplūdes gāzu caurules tuvumā (vismaz 50 cm attālumā) nedrīkst būt škēršlu.
• Nelietojiet izstrādājumu telpās, slikti ventilētās vietās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzu sastāvā ir oglekļa monoksīds, kas var izraisīt

saindēšanos. Izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt aizdegšanos.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojot izstrādājumu, lietojiet apstiprinātu personīgo aizsargaprīkojumu. Individuālie aizsarglīdzekļi nevar pilnībā novērst traumu gūšanas risku, taču var samazināt traumas smagumu. Lai iegūtu plašāku informāciju, sazinieties ar savu izplatītāju.
• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Ilgstoša uzturēšanās trokšņainā vidē var radīt neatgriezeniskus dzirdes bojājumus.
• Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst standarta ANSI Z87.1 prasībām ASV vai standarta EN 166 prasībām ES valstīs.
• Izstrādājuma izmantošanas un tehniskās apkopes laikā izmantojiet aizsargcimdus.
• Izmantojiet aizsargapavus vai apavus ar neslīdošu zoli.
• Valkājiet no izturīga auduma darinātu apgērbu, kas pārklāj visu kermani. Neizmantojiet rotaslietas vai atvērtus apavus. Lai mazinātu traumu gūšanas risku, jūsu apgērbam ir jābūt pieguļošam, taču tas nedrīkst ierobežot kustības. Lai novērstu matu nokļūšanu rotējošās daļās vai aizķeršanos aiz zariem, sakārtojiet tos tā, lai tie būtu virs pleciem.
• Ja strādājat putekļainā vidē, izmantojiet elpcelu aizsarglīdzekļus.
• Turiet tuvumā neatliekamās palīdzības aprīkojumu.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.
• Regulāri pārbaudiet drošības ierīces. Sk. Apkope lpp. 235.
• Ja drošības ierīces ir bojātas, sazinieties ar vietējo Husqvarna apkopes sniedzēju.

Slāpētāja pārbaude

BRĪDINĀJUMS: Neizmantojiet izstrādājumu, ja ir bojāts slāpētājs.

BRĪDINĀJUMS: Slāpētājs lietošanas laikā, pēc tās un darbojoties brīvgaitā

klūst loti karsts. Lietojiet aizsargcimdus, lai novērstu apdegumus.

BRĪDINĀJUMS: Slāpētāja iekšpusē ir kīmiskas vielas, kas var būt kancerogēnas. Nepieskarieties slāpētājam, ja tas ir bojāts.

- Regulāri apskatiet slāpētāju, lai pārbaudītu, vai tas nav bojāts. Trokšna slāpētājs nodrošina minimālu troksni un novirza dzinēja izplūdes gāzes prom no operatora. Sk. Slāpētāja apkope lpp. 237.

Vibrāciju slāpēšanas sistēmas pārbaude

1. Pārbaudiet, vai vibrāciju slāpēšanas bloki nav ieplaisājuši vai deformēti.
2. Pārbaudiet, vai vibrāciju slāpēšanas bloki ir pareizi piestiprināti motora blokam un roktura blokam.
   Informāciju par to, kur konkrētajā kēdes zāgī atrodas vibrāciju slāpēšanas sistēma, skatiet šeit: Izstrādājuma pārskats lpp. 229.

Start/Stop (leslēgšanas/izslēgšanas) slēdža pārbaude

1. Lai izslēgtu motoru, izmantojiet Start/Stop slēdzi.
2. Pārliecinieties, vai dzinējs pilnībā apstājas.

Informāciju par to, kur atrodas Start/Stop slēdzis, sk. Izstrādājuma pārskats lpp. 229.

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nemaisiet un neuzpildiet degvielu iekštelpās vai karstuma avotu tuvumā.
• Neiedarbiniet izstrādājumu, ja uz tā vai jūsu kermana ir izlijusi degviela vai ella.
• Neiedarbiniet izstrādājumu, ja dzinējā ir degvielas sūce. Regulāri pārbaudiet, vai dzinējā nav radusies degvielas sūce.
• Vienmēr esiet piesardzīgs, ūkojoties ar degvielu. Degviela un tās tvaiki ir uzliesmojoši un sprādzienbīstami; tas var izraisīt traumas un nāves gadījumus.
• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet izstrādājumu vai degvielas tvertni siltu priekšmetu, atklātas liesmas, dzirksteles vai signāllampiņas tuvumā.
• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

- Pirms tehniskās apkopes un montāžas izslēdziet dzinēju, izņemiet aizdedzes sveci un ľaujiet dzinējam atdzist.

• Ja dzirksteļu uztvērējsiets ir nosprostots, dzinējs pārāk stipri uzkarst un tiek bojāts.
• Ja dzirksteļu uztvērēja siets bieži aizsērē, iespējams, ir pasliktinājusies katalizatora darbība. Lai pārbaudītu slāpētāju, sazinieties ar izplatītāju, kas nodrošina apkopi.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

Pūtēja caurules montāža

1. Atlaidiet valigāk skavas skrūvi (A).

1. Uzstādiet starpposma cauruli (B) uz pūtēja caurules (C).
2. Uzstādiet un piegrieziet skavas skrūvi (A).
3. Uzstādiet apalo uzgali (D) vai plakano uzgali (E) uz starpcaurules.

Lietošana

levads

BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus.

Degviela

Šim izstrādājumam ir divtaktu dzinējs.

IEVĒROJIET: Nepareiza veida degviela var sabojāt dzinēju. Izmantojiet benzīna un divtaktu dzinēja ellas maisījumu.

lepriekš sajaukta degviela

- Lai uzlabotu veiktspēju un pagarinātu motora darbmūžu, izmantojiet Husqvarna iepriekš sajauktu alkilātu degvielu. Šī degviela satur mazāk kīmisku

vielu, salīdzinot ar parasto degvielu, tādējādi tiek samazināts kaitīgo izplūdes gāzu apjoms. Izmantojot šo degvielu, atliekvielu līmenis pēc sadegšanas ir zemāks, kas saglabā tīrus motora komponentus.

Degvielas sajaukšana

Benzins

- Izmantojiet labas kvalitātes bezsvina benzīnu ar maksimālo etanola saturu 10%.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks nekā 90 RON/87 AKI. Degviela ar zemāku oktānskaitli var radīt motora klaudzēšanu, kas savukārt rada motora bojājumus.

Divtaktu ella

• Lai uzlabotu rezultātus un veiktspēju, izmantojiet Husqvarna divtaktu dzinēja ellu.
• Ja Husqvarna divtaktu dzinēja elļa nav pieejama, izmantojiet kvalitatīvu divtaktu dzinēju elļu, kas paredzēta motoriem ar gaisa dzesēšanu. Lai izvēlēto pareizu elļu, sazinieties ar vietējo apkopes sniedzēju.

IEVĚROJIET: Nelietojiet divtaktu dzinēja e||u, kas paredzēta ar ūdeni dzesējamiem piekarināmiem dzinējiem; šādu e||u dēvē arī par piekarināmu dzinēju e||u. Nelietojiet četrtaktu dzinējiem paredzētu e||u.

Benzīna un divtaktu dzinēja ellas sagatavošana

Benzīns, litri Divtaktu dzinē-	ja ella, litri
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

IEVĚROJIET: Samaisot mazu

degvielas daudzumu, nelielas klūdas var būtiski ietekmēt maisījuma attiecību. Rūpīgi nomēriet ellas daudzumu un pārbaudiet, vai tiek iegūts pareizs maisījums.

1. lepildiet pusi benzīna daudzuma tīrā degvielas tvertnē.
2. Pievienojiet visu daudzumu ellas.
3. Sakratiet degvielas maisījumu.
4. Pievienojiet tvertnē pārējo benzīna daudzumu.
5. Rūpīgi sakratiet degvielas maisījumu.

IEVĒROJIET: Vienā reizē sajauciet degvielu, lai tās pietiek tikai 1 mēnesim.

Degvielas tvertnes uzpilde

BRĪDINĀJUMS: Drošības nolūkā ievērojiet tālāk norādīto procedūru.

1. Apturiet dzinēja darbību un laujiet tam atdzist.
2. Satīriet ap degvielas tvertnes vāciņu.

1. Sakratiet tvertni un pārbaudiet, vai degviela ir pilnībā sajaukusies ar ellu.
2. Degvielas tvertnes vāciņu atveriet lēnām, lai samazinātu spiedienu.
3. Uzpildiet degvielas tvertni.

IEVĚROJIET: Pārliecinieties, ka degvielas tvertnē nav pārāk daudz degvielas. Uzkarstot degviela izplešas.

1. Rūpīgi pievelciet degvielas tvertnes vāciņu.
2. Notīriet degvielu, kas izlijusi uz izstrādājuma un apto.
3. Pirms izstrādājuma iedarbināšanas pārvietojiet to vismaz 3 m/10 pēdu attālumā no degvielas uzpildīšanas vietas un degvielas avota.

Piezīme: Informāciju par to, kur atrodas konkrētā izstrādājuma degvielas tvertne, sk. levads lpp. 229.

Izstrādājuma iedarbināšana

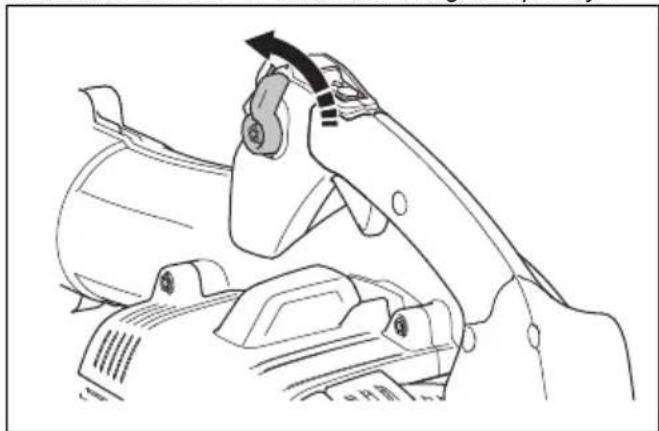

1. Iestatiet droseles vadības ierīci tukšgaitas pozīcijā.

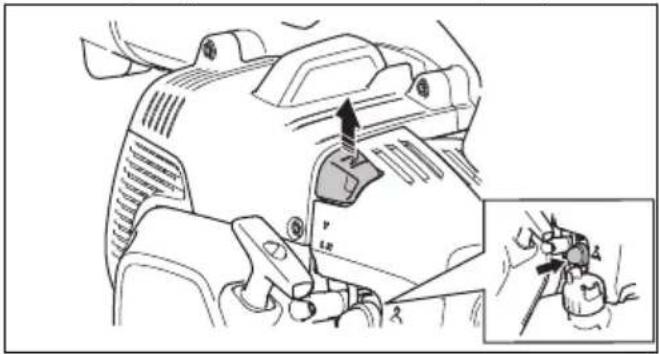

1. Ja dzinējs ir auksts, iestatiet gaisa vārsta vadības ierīci tā, lai gaisa vārsts būtu aizvērtā pozīcijā.

1. Vairākas reizes saspiediet atgaisošanas sūkna balonu, līdz degviela sāk to piepildīt. Atgaisošanas sūkna balons nav obligāti jāuzpilda līdz galam.
2. Novietojiet izstrādājumu zemē (līdzenā vietā).
3. Turiet izstrādājumu ar labo roku.

IEVĒROJIET: Nekāpiet uz izstrādājuma ar kājām, lai noturētu to.

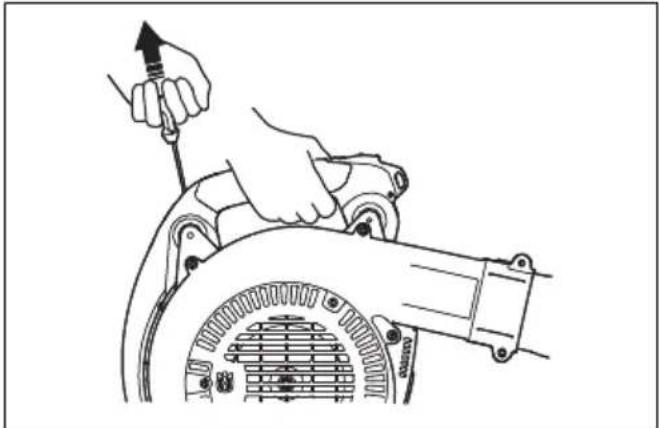

1. Lēni velciet startera auklas rokturi, līdz sajūtat pretestību.
2. Ar kreiso roku strauji pavelciet startera auklas rokturi. Vairākas reizes strauji un spēcīgi pavelciet startera auklas rokturi, līdz dzinējs iedarbojas.

Piezime: Neizvelciet startera auklas rokturi līdz galam un neatlaidiet to.

1. Ja dzinējs ir auksts, iestatiet gaisa vārsta vadības ierīci atvērtā pozīcijā.
2. Ja dzinējs ir auksts, pirms izstrādājuma izmantošanas ľaujiet dzinējam iesilt, darbinot to 2-3 minūtes.

BRĪDINĀJUMS: Gaiss sāk plūst tad, kad ir iedarbināts dzinējs un izstrādājums darbojas brīvgaitā. Gādājiet, lai izstrādājumam vai pūtēja caurulei netuvojas citi cilvēki.

Izstrādājuma darbināšana

• Izmantojiet izstrādājumu parastajā darba laikā. levērojiet vietējos noteikumus.
• Izmantojiet minimālu aprīkojuma daudzumu un izvēlieties veicamajam darbam atbilstošu ātrumu. Lai novērstu nevajadzīgi lielu troksni un puteklus, izmantojiet zemāko iespējamo droseles pozīciju.
  • Turiet pūtēja uzgali tuvu pie zemes.

Piezīme: Husqvarna iesaka izmantot maksimālo pūtēja uzgaļa garumu.

• Nosakiet vēja virzienu un izmantojiet izstrādājumu tā, lai pūšanas virziens atbilstu vēja virzienam.
• Lai atbrīvotu zemei piekērušos materiālus, izmantojiet atbilstošus dārza darbarīkus.
• Putek|ainās vietās darba veikšanas vietas samitrināšanai izmantojiet izsmidzinātāju. Tādējādi tiks samazināts izstrādājuma izmantošanas laiks.
• Kad izstrādājums netiek izmantots, glabājiet to vertikālā stāvokī.

Dzinēja apturēšana

IEVĚROJIET: Neizslēdziet izstrādājumu, kad tas darbojas maksimālajā ātrumā.

- lestatiet iedarbināšanas/apturēšanas slēdzi apturēšanas pozīcijā.

BRĪDINĀJUMS: Pirms kēdes zāga apkopes veikšanas izlasiet un izprotiet sadalu par drošības pasākumiem.

Apkopes grafiks

Apkope Katru	dienu	Reizi ne-dēlā	Reizi mē-nesī
Notīriet ārējās virsmas. X
Pārbaudiet, vai droseles vadība darbojas pareizi. X
Pārbaudiet, vai pareizi darbojas ieslēgšanas/izslēgšanas slēdzis. Sk. Start/Stop (leslēgšanas/izslēgšanas) slēdža pārbaude lpp. 232.	X
Pārbaudiet, vai dzinējā, degvielas tvertnē un degvielas caurulēs nav nopūdes. Pārbaudiet, vai degvielas filtrs nav aizsērējis. Nomainiet degvielas filtru, ja nepie-ciešams.	X
Iztīriet gaisa filtru. Nomainiet gaisa filtru, ja nepieciešams. X
Pievelciet uzgriežņus un skrūves. X
Pārbaudiet gaisa ieplūdes atveri, lai pārliecinātos, vai tā nav nosprostota. X
Pārbaudiet, vai nav bojāts starteris un startera aukla. X
Pārbaudiet, vai vibrāciju slāpēšanas elementi nav bojāti, saplaisājuši vai deformējušies. Pārbaudiet, vai vibrāciju slāpēšanas elementi ir pareizi pievienoti.		X
Pārbaudiet aizdedzes sveci. Sk. Aizdedzes sveces pārbaude lpp. 236.		X
Iztīriet dzesēšanas sistēmu. X
Notīriet karburatora ārējo virsmu un ap to esošo laukumu. X
Iztīriet degvielas tvertni. X
Pārbaudiet visus kabelus un savienojumus. X
Pārbaudiet un iztīriet slāpētāja dzirksteļu uztvērējsietu (izstrādājumiem bez kata-lizatora).		X
Pārbaudiet un iztīriet slāpētāja dzirksteļu uztvērējsietu (izstrādājumiem ar katali-zatoru).			X
Nomainiet aizdedzes sveci. Pārbaudiet, vai tai ir pievienots ierobežotājs. X

Tukšgaitas apgriezienu skaita regulēšana

1. Pārbaudiet gaisa filtra tīrību un pārliecinieties, vai ir uzlikts gaisa filtra vāciņš.
2. Izmantojot tukšgaitas regulēšanas skrūvi, noregulējiet tukšgaitas apgriezienu skaitu. Informāciju par to, kur atrodas konkrētā izstrādājuma tukšgaitas regulēšanas skrūve, sk. Izstrādājuma pārskats lpp. 229.

Aizdedzes sveces pārbaude

IEVĒROJIET: Izmantojiet ieteikto aizdedzes sveces tipu. Sk. Aizdedzes sveces pārbaude lpp. 236. Nepareiza aizdedzes svece var radīt izstrādājuma bojājumus.

1. Izslēdziet dzinēju un ľaujiet izstrādājumam atdzist.
2. Ja aizdedzes svece ir netīra, notīriet to.
3. Pärbaudiet, vai attālums starp aizdedzes sveces elektrodiem ir pareizs. Sk. Tehniskie dati lpp. 240.

1. Nomainiet aizdedzes sveci reizi mēnesī vai biežāk, ja nepieciešams.

Slāpētāja apkope

1. Apturiet dzinēja darbību un laujiet slāpētājam atdzist. Lietojiet aizsargcimdus.

1. Nonemiet slāpētāja pārsegu.

2. Veiciet vizuālo pārbaudi. Ja dzirksteļu uztvērējsiets ir bojāts, nomainiet to.

Dzesēšanas sistēmas pārbaude un tīrīšana

Dzesēšana sistēmu veido cilindra dzeses ribas un gaisa ieplūdes sietfiltrs.

1. Apturiet dzinēju.

2. Pārliecinieties, vai dzesēšanas sistēma nav netīra vai aizsērējusi. Ja nepieciešams, iztīriet gaisa ieplūdes sietfiltru un dzeses ribas.

IEVĒROJIET: Netīra vai aizsērējusi dzesēšanas sistēma var

paaugstināt dzinēja temperatūru un radīt izstrādājuma bojājumus. Aizsērējis gaisa ieplūdes sietfiltrs samazina plūsmas jaudu.

1. Pārbaudiet, vai dzesēšanas sistēma nav bojāta. Pārliecinieties, vai daļas ir pareizi pievienotas izstrādājumam.

Gaisa filtra tīrīšana

IEVĒROJIET: Neizmantojiet izstrādājumu bez gaisa filtra vai ar bojātu gaisa filtru. Puteklains gaiss var izraisīt dzinēja bojājumus.

1. Pavirziet gaisa vārsta vadības ierīci līdz gaisa vārsta slēgtai pozīcijai.
2. Nonemiet gaisa filtra vāku (A).

Piezīme: Gaisa filtru, kas ir izmantots ilgu laiku, nevar pilnībā iztīrīt. Mainiet gaisa filtru regulāri un vienmēr nomainiet bojātu gaisa filtru.

1. Ar suku notīriet gaisa filtra vāka (A) iekšējo virsmu.
2. Ja filca filtrs (C) ir netirs, nonemiet to un uzlieciet atpakal.
3. Uzstādiet sietu (D), filca filtru (C) un gaisa filtru (B).
4. Uzstādiet uz izstrādājuma gaisa filtra vāku (A).

Problēmu novēršana

Nevar iedarbināt dzinēju
Kas jāpārbau-da	lespējamais ie-mesls	Risinājums
Stop (izslēgša-nas) slēdzis	Izslēgta pozīci-ja	Pārslēdziet apturēšanas slēdzi iedarbināšanas stāvoklī
Startera aiztu-ris(i)	Nosprostots(i) vai nolietots(i) startera aiztu-ris(i).	Noregulējiet vai nomainiet startera aizturi(us).
		Notīriet vietu ap aizturi(iem).
		Sazinieties ar apstiprinātu izplatītāju, kas nodrošina apkopi.
Degvielas tvert-ne.	Nepiemērota degviela.	Iztukšojiet degvielas tvertni un lietojiet piemērotu degvielu.
Karburators. Tuk	šgaitas ap-griezienu skaita regulēšana.	Regulējiet tukšgaitas apgriezienu skaitu ar tukšgaitas regulēšanas skrūvi.
Aizdedze (nav dzirksteles).	Aizdedzes sve-ce ir netīra vai mitra.	Pārbaudiet, vai aizdedzes svece ir sausa un tīra.
	Attālums starp aizdedzes sve-ces elektrodiem nav pareizs.	Notīriet aizdedzes sveci. Pārbaudiet, vai attālums starp aizdedzes sveces elek-trodiem ir pareizs. Pārbaudiet, vai aizdedzes svece ir uzstādīta ar slāpētāju.
		Informāciju par pareizu attālumu starp elektrodiem skatiet tehnisko datu sadaļā.
Aizdedzes sve-ce.	Aizdedzes sve-ce ir vaļīga.	Pievelciet aizdedzes sveci.
	Uz aizdedzes sveces elektro-diem ir netīru-mi.	Pārliecinieties, vai degvielas maisījums ir atbilstošs.
		Pārliecinieties, vai gaisa filtrs ir tīrs.

Dzinējs sāk darboties, taču tad apstājas
Kas jāpārbau-da	lespējamais ie-mesls	Risinājums
Degvielas tvert-ne.	Nepiemērota degviela.	Iztukšojiet un iepildiet piemērotu degvielu.
Karburators. Tuk	šgaitā dzi-nējs nedarbo-jas pareizi.	Sazinieties ar vietējo apkopes sniedzēju.
Gaisa filtrs. Aizsērējis gaisa filtrs.		Iztīriet gaisa filtru.

Pārvadāšana un uzglabāšana

BRĪDINĀJUMS: Lai novērstu aizdegšanās risku, pārbaudiet, vai transportēšanas un glabāšanas laikā nav noplūžu vai tvaiku. Gādājiet, lai nerastos dzirkstelōšanas vai aizdegšanās risks.

• Pirms transportēšanas vai ilgstošas uzglabāšanas iztukšojiet degvielas tvertni. Saspiediet atgaisošanas sūkņa balonu, lai pārliecinātos, vai ir iztukšota visa degviela. Utilizējiet degvielu atbilstošā utilizēšanas vietā.
• Pirms novietojat izstrādājumu ilgstošai glabāšanai, pārliecinieties, vai izstrādājums ir tīrs un tam ir veikta pilna apkope.
• Izņemiet aizdedzes sveci un ielejiet cilindrā aptuveni 15 ml divtaktu dzinēja ellas. Apgrieziet izstrādājumu otrādi 3 reizes un atkal ielieciet aizdedzes sveci.
• Transportēšanas laikā droši nostipriniet izstrādājumu transportlīdzeklī.
• Glabājiet izstrādājumu sausā, vēsā, fīrā vietā un labi ventilētā vietā. Nodrošiniet, lai bērni nevarētu piekļūt izstrādājumam.

Tehniskie dati

Tehniskie dati

	Husqvarna 525BX
Dzinējs
Cilindra darba tilpums, cm3	25,4
Brīvgaitas apgriezienu skaits, apgr./min. 3000
Katalizators Jā
Aizdedzes sistēma
Aizdedzes svece NGK BPMR8Y
Attālums starp elektrodiem, mm 0,6–0,7
Degvielas un elļošanas sistēma
Degvielas tvertnes tilpums, l / cm3	0,45 / 450
Svars
Svars, bez degvielas, kg 4,4
Trokšņa emisija49
Skaņas jaudas līmenis, izmērītais dB (A) 104
Skaņas jaudas līmenis, garantētais LWA dB (A) 106
Skaņas līmeņi50
Ekvivalents skaņas spiediena līmenis pie lietotāja auss mērīts saskaņā ar standartu EN15503 dB(A).
Aprikots ar apaļu uzgali 91
Aprikots ar plakanu uzgali 92
Vibrācijas līmeņi51
Ekvivalenti vibrācijas līmeņi (ahv, eq) pie rokturiem mērīti atbilstoši standartam EN 15503, m/s2
Aprikots ar apaļu uzgali 1,2
Aprikots ar plakanu uzgali 2,0
Ventilatora darbība
Maksimālais gaisa ātrums ar apaļo uzgali, m/s 70
Maksimālais gaisa ātrums ar plakano uzgali, m/s 86
Gaisa plūsma ar aplveida sprauslu, m3/min 13
Gaisa plūsma ar plakanu sprauslu, m3/min 10

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Pūtējs
Zīmols Husqvarna
Tips/modelis 525BX
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārlām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, ir veicis brīvprātīgu tipa pārbaudi Husqvarna AB vārdā. Sertifikāta numurs: SEC/14/2423.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 240.

Huskvarna, 2022-05-09

Shot = Jhulan
