525BX - Foukací stroj HUSQVARNA - Bezplatný návod k obsluze

Typ zařízení	Zádový foukač
Značka	Husqvarna
Model	525BX
Objem válce	28 cm³
Typ motoru	2-taktní
Výkon	0,9 kW
Objem palivové nádrže	0,5 L
Maximální průtok vzduchu	775 m³/h
Maximální rychlost vzduchu	70 m/s
Hmotnost (bez paliva)	9,8 kg
Zaručená hladina hluku	109 dB(A)
Úroveň vibrací (přední/zadní)	3,5 / 3,5 m/s²
Systém zapalování	Elektronické CDI
Zapalovací svíčka	NGK BPMR7A
Typ startéru	Ruční startér
Nádrž na olej (motor)	Směs 2T (50:1)
Objem olejové nádrže (pokud je součástí)	Olej je součástí směsi
Údržba	Čištění vzduchového filtru, vypuštění paliva, kontrola zapalovací svíčky
Bezpečnost	Nouzové zastavení, tepelná ochrana
Náhradní díly	Vzduchový filtr, zapalovací svíčka, karburátor, rukojeti

Často kladené otázky - 525BX HUSQVARNA

Jaký poměr oleje a benzínu použít pro Husqvarnu 525BX ?

Použijte směs 2% (50:1) s kvalitním dvoutaktním olejem. Na 1 litr bezolovnatého benzínu přidejte 20 ml oleje.

Jak nastartovat foukač Husqvarna 525BX za studena ?

Dejte sytič do zavřené polohy, 5krát stiskněte baňku, jemně táhněte startovací lanko až do odporu, poté prudce zatáhněte. Po nastartování postupně otevírejte sytič.

Motor běží na volnoběh, ale při akceleraci zhasíná, co dělat ?

Zkontrolujte vzduchový filtr a vyčistěte jej. V případě potřeby seřiďte karburátor. Příčinou může být také špatná směs nebo znečištěná zapalovací svíčka.

Jaká je kapacita palivové nádrže Husqvarny 525BX ?

Palivová nádrž má objem 0,5 litru. Dbejte na to, abyste nepřeplnili a dobře uzavřeli víčko.

Jak vyčistit vzduchový filtr ?

Odšroubujte kryt filtru, vyjměte pěnový filtr. Omyjte jej v mýdlové vodě, opláchněte a osušte. Před montáží lehce naolejujte.

Lze použít Husqvarnu 525BX s foukací trubicí ?

Ano, 525BX je kompatibilní s foukací trubicí Husqvarna. Ujistěte se, že je trubice dobře upevněna, aby nedocházelo ke ztrátě výkonu.

Jakou zapalovací svíčku použít pro Husqvarnu 525BX ?

Použijte zapalovací svíčku NGK BPMR7A nebo ekvivalentní. Zkontrolujte mezeru (0,5 mm) a v případě potřeby ji vyměňte.

Jak uložit foukač na zimu ?

Vypusťte palivovou nádrž, nechte motor běžet, dokud se nezastaví, aby se vyprázdnil karburátor. Vyčistěte přístroj a uložte na suchém místě.

Je hladina hluku vysoká ?

Ano, zaručená hladina hluku je 109 dB(A). Vždy používejte protihluková sluchátka a chrániče sluchu.

Kde sehnat náhradní díly pro Husqvarnu 525BX ?

Díly můžete objednat u autorizovaného prodejce Husqvarna nebo na oficiálních webových stránkách. Běžné díly (filtr, svíčka, rukojeti) jsou snadno dostupné.

NÁVOD K OBSLUZE 525BX HUSQVARNA

CS Návod k použití 46-59

Odstraňování problémů.... 55

Přeprava a skladování.... 56

Technické údaje....57

Prohlášení o shodě....59

Úvod

Popis výrobku

Tento výrobek je foukač se spalovacím motorem.

Řídíme se strategií neustálého vývoje výrobku, a proto si vyhrazujeme právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

Doporučené použití

Produkt se používá k vyfoukání listů a dalšího nežádoucího materiálu z oblastí jako jsou trávníky, chodníky a asfaltové silnice.

Popis výrobku

1. Vypínač
2. Páčka plynu
3. Ovládání plynu
4. Ovládací rukojet'
5. Rukojet'
6. Ovládání sytiče
7. Palivová pumpička
8. Rukojet' startéru
9. Upínací šroub
10. Střední díl trubky
11. Kulatá tryska

12. Trubka s plochou hubicí

13. Zapalovací svíčka

14. Víčko palivové nádrže
15. Vzduchový filtr
16. Tlumič výfuku
17. Sítko nasávaného vzduchu
18. Systém tlumení vibrací
19. Návod k používání
20. Kombinovaný klíč
21. Šroub volnoběžných otáček

Symboly na výrobku

VAROVÁNÍ! Tento výrobek může být nebezpečný a způsobit obsluze či dalším osobám vážné zranění. Budťe opatrní a výrobek používejte správně.

Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

Vždy používejte schválenou ochranu sluchu a schválenou ochranu očí. Pokud je v prostředí prach, používejte dýchací masku.

Používejte schválené ochranné rukavice.

Tento výrobek vyhovuje příslušným směrnicím ES.

Tento výrobek vyhovuje platným předpisům Spojeného království.

Smíchejte benzín a olej pro dvoudobé motory.

Pomocná palivová pumpička.

Sytič, otevřená poloha.

Sytič, uzavřená poloha.

Emise hluku do životního prostředí podle směrnice EU 2000/14/ES a podle nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Údaje o emisích hluku naleznete na štítku stroje a v kapitole Technické údaje.

Dejte pozor na od- mrštěné předměty. Od- mrštěné předměty mo- hou způsobit vážné zranění. Používejte osobní ochranné po- můcky.

Udržujte bezpečnou vzdálenost nejméně 15 m od osob nebo zvířat.

Typový štítek s výrobním číslem. yyyy znamená rok výroby a ww znamená týden výroby.

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavku pro další komerční oblasti.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Níže uvedené definice uvádí úroveň vážnosti jednotlivých signálních slov.

VÝSTRAHA: Zranění osob.

VAROVÁNÍ: Poškození výrobku.

Povšimněte si: Díky těmto informacím je používání výrobku snazší.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Neprovádějte na výrobku změny bez souhlasu výrobce a vždy používejte originální příslušenství. Neschválené úpravy nebo příslušenství mohou vést k vážnému nebo smrtelnému zranění obsluhy a dalších osob.
• Nepoužívejte poškozený výrobek. Provádějte bezpečnostní kontroly a údržbu podle tohoto návodu k používání. Veškerou ostatní údržbu musí provést oprávnění servisní pracovníci.
• Veškerý servis a opravy musí provádět oprávnění servisní pracovníci. Pokud je některá část výrobku vadná, obrat'te se na servisního prodejce.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek může být nebezpečný a způsobit obsluze či dalším osobám vážné zranění. Budťe opatrní a výrobek používejte správně.
• Před použitím výrobek zkontrolujte. Další informace jsou uvedeny v části Údržba na strani 52.
• Nikdy výrobek nepoužívejte, jste-li unavení, nemocní nebo pod vlivem léků, alkoholu nebo drog, které mohou negativně ovlivnit váš zrak, úsudek a koordinaci pohybů.

• Před použitím nainstalujte všechny kryty. Aby nedošlo k úrazu elektrickým proudem, zkontrolujte, zda není poškozena koncovka kabelu zapalovací svíčky a kabel zapalování.

• Při spuštěném motoru se nedotýkejte zapalovací svíčky ani zapalovacího kabelu.

• Udržujte bezpečnou vzdálenost nejméně 15 m od osob nebo zvířat. Pokud se osoby, děti nebo zvířata přibliží na méně než 15 m, zastavte výrobek. Výrobek miřte mimo osoby, zvířata, otevřená okna a další předměty.
• Nenechte děti obsluhovat výrobek. Zajistěte, aby si všichni uživatelé přečetli návod k používání a pochopili jeho obsah.
• Během provozu udržujte ruce a jiné předměty v dostatečné vzdálenosti od skříně foukače. Rotující části mohou způsobit vážné zranění.
• Nepoužívejte výrobek, pokud není nainstalováno sítko nasávaného vzduchu. Před použitím se vždy ujistěte, že je nainstalováno sítko nasávaného vzduchu a není poškozené.
• V případě nouze uvolněte bederní a hrudní popruh postroje a nechte výrobek spadnout.
• Dodržujte státní předpisy a směrnice.
• Udržujte všechny části těla v bezpečné vzdálenosti od horkých povrchů.
• Příliš velké vibrace mohou způsobit poškození krevního oběhu nebo nervové soustavy. Pokud máte příznaky, například necitlivost, ztrátu citu, mravenčení, píchání, bolest, ztrátu síly nebo změny barvy pokožky na prstech, rukou nebo zápěstí, poradťe se se svým lékařem.
• Dejte pozor na odmrštěné předměty. Odmrštěné předměty mohou způsobit vážné zranění.
• Nepoužívejte výrobek za špatného počasí, například v mlze, dešti, silném větru nebo silném mrazu. Práce za špatného počasí může mít za následek únavu a nebezpečné podmínky.
• Přesvědčte se, že se můžete pohybovat a udržovat stabilní polohu. Zkontrolujte, zda v pracovní oblasti nejsou nějaké překážky, například kameny. Budťe opatrní při používání výrobku na svahu.
• Nepokládejte výrobek na zem, když je spuštěný motor.
• Nepoužívejte výrobek z vysoko položených míst, například na žebříku.
• Zajistěte, abyste v případě nehody mohli vždy přivolat pomoc.
• Zkontrolujte, zda není výstup výfukových plynů zablokovaný. Aby nedošlo k poškození výrobku, udržujte překážky ve vzdálenosti minimálně 50 cm od výstupu výfukových plynů.
• Nestartujte výrobek uvnitř budov, ve špatně větraných prostorech ani v blízkosti hořlavých materiálů. Výfukové plyny motoru obsahují kysličník uhelnatý, který může způsobit otravu. Výfukové plyny motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale pomáhají snížit míru poranění. Další informace získáte u svého prodejce.
• Vždy používejte schválenou ochranu sluchu.
• Dlouhodobé vystavení hluku může vést k trvalému poškození sluchu.
• Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.
• Během provozu a údržby používejte ochranné rukavice.
• Používejte ochrannou obuv s protiskluzovými podrážkami.
• Používejte oděv z pevné tkaniny s dlouhými nohavicemi a rukávy. Nenoste šperky ani otevřené boty. Aby se snížilo nebezpečí zranění, oděv musí být přiléhavý, ale nesmí vás omezovat v pohybu. Stáhněte si vlasy nad ramena, aby se nemohly dostat do rotujících částí nebo se zachytit ve větvích.
• Pokud hrozí nebezpečí vdechování prachu, používejte ochranu dýchacích cest.
• Mějte při ruce lékárničku.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Další informace naleznete v části Údržba na strani 52.
• Pokud je bezpečnostní zařízení vadné, obrat'te se na servisního prodejce Husqvarna.

Kontrola tlumiče výfuku

VÝSTRAHA: Nepoužívejte výrobek s vadným tlumičem výfuku.

VÝSTRAHA: Tlumič výfuku se za provozu velmi zahřívá, a to i při volnoběžných otáčkách. Používejte ochranné rukavice, abyste zabránili popáleninám.

VÝSTRAHA: Vnitřní strana tlumiče výfuku obsahuje chemikálie, které mohou být karcinogenní. Nedotýkejte se tlumiče výfuku, pokud je poškozený.

- Pravidelně vizuálně kontrolujte tlumič výfuku. Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. Další informace jsou uvedeny v části Údržba tlumiče výfuku na strani 54.

Kontrola systému tlumení vibrací

1. Zkontrolujte, zda nejsou na antivibračních prvcích nějaké praskliny nebo deformace.
2. Zkontrolujte, zda jsou antivibrační prvky správně uchyceny k motoru a rukojeti.

Informace o místech, kde je instalován systém tlumení vibrací na vašem výrobku, naleznete v části Popis výrobku na strani 46.

Kontrola vypínače

1. Motor vypnete pomocí vypínače.
2. Ujistěte se, že se motor zcela zastavil.
   Umístění vypínače na výrobku naleznete v části Popis výrobku na strani 46.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nemíchejte ani nedoplňujte palivo ve vnitřních prostorech nebo v blízkosti zdrojů tepla.
• Pokud je na výrobku nebo vašem těle olej nebo palivo, nespouštějte výrobek.
• Nespouštějte motor, pokud z něj uniká palivo. Pravidelně kontrolujte, zda z motoru neuniká palivo.
• Při manipulaci s palivem vždy dbejte zvýšené opatrnosti. Palivo je hořlavé a palivové výpary jsou výbušné a mohou způsobit vážné nebo smrtelné zranění.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.
  • V blízkosti paliva ani motoru nekuřte.
• Výrobek ani nádobu na palivo neumist'ujte do blízkosti teplých předmětů, míst s otevřeným ohněm, jiskrami nebo zapalovacím plamínkem.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před prováděním údržby nebo montáže vypněte motor, vyjměte zapalovací svíčku a nechte motor vychladnout.
• Ucpané sítko lapače jisker způsobuje přehřívání motoru, což způsobí poškození motoru.

- Často ucpané sítko lapače jisker indikuje sníženou funkčnost katalyzátoru. Požádejte servis o kontrolu tlumiče výfuku.

Montáž

Úvod

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

1. Namontujte střední díl trubky (B) k trubce foukače (C).
2. Namontujte a dotáhněte upínací šroub (A).
3. Namontujte kulatou trysku (D) nebo trubku s plochou hubicí (E) ke střednímu dílu trubky.

Montáž trubky foukače

1. Uvolněte upínací šroub (A).

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Palivo

Tento výrobek je vybaven dvoudobým motorem.

VAROVÁNÍ: Používání nesprávného typu paliva může vést k poškození motoru. Používejte směs benzinu a oleje pro dvoudobé motory.

Předmíchané palivo

- Používejte předmíchané alkylátové palivo Husqvarna. Zajistí nejlepší výkon výrobku a prodlouží životnost motoru. Toto palivo obsahuje méně škodlivých chemikálií v porovnání s běžným palivem a snižuje množství škodlivých výfukových

plynů. Množství zbytků po spálení je s tímto palivem menší a díky tomu jsou součásti motoru čistější.

Míchání paliva

Benzín

- Používejte kvalitní bezolovnatý benzín s obsahem etanolu maximálně 10 %.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON/87 AKI. Při použití benzínu s nízkým oktanovým číslem může docházet ke klepání motoru, které způsobuje jeho poškození.

Olej pro dvoudobé motory

• Nejlepších výsledků dosáhnete s olejem pro dvoudobé motory Husqvarna.
• Není-li k dispozici olej pro dvoudobé motory Husqvarna, použijte kvalitní olej pro dvoudobé

motory určený pro vzduchem chlazené motory. Správný olej vám doporučí servisní prodejce.

VAROVÁNÍ: Nepoužívejte olej pro dvoudobé motory chlazené vodou (olej pro lodní motory). Nepoužívejte olej pro čtyřdobé motory.

Míchání paliva a oleje pro dvoudobé motory

Benzín, I Olej pro dvou-	taktní motory, I
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VAROVÁNÍ: Při míchání pouze malého množství paliva hrozí riziko, že malá chyba v poměru významně ovlivní výslednou směs. Pečlivě odměřte množství oleje, který bude přimíchán do paliva, aby bylo zajištěno, že docílíte správného poměru.

1. Doplňte polovinu množství benzínu do čisté nádoby na palivo.
2. Přidejte celé množství oleje.
3. Směs paliva rádně protřepejte.
4. Přidejte do nádoby zbývající množství benzínu.
5. Směs paliva dobře protřepejte.

VAROVÁNÍ: Neskladujte směs paliva déle než 1 měsíc.

Doplňování paliva do palivové nádrže

VÝSTRAHA: Z bezpečnostních důvodů dodržujte následující postup.

1. Vypněte motor a nechte jej vychladnout.
2. Očistěte plochu kolem víčka palivové nádrže.

1. Protřepejte nádobu, aby se palivo zcela promíchalo.
2. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
3. Naplňte palivovou nádrž.

VAROVÁNÍ: Ujistěte se, že v palivové nádrži není příliš mnoho paliva. Palivo se rozpíná, jakmile se zahřeje.

1. Pevně dotáhněte víčko palivové nádrže.
2. Očistěte rozlité palivo na výrobku a v jeho okolí.
3. Před nastartováním přemístěte výrobek alespoň 3 m (10 stop) od místa, kde jste doplňovali palivo, a zdroje paliva.

Povšimněte si: Umístění palivové nádrže na výrobku naleznete v části Úvod na strani 46.

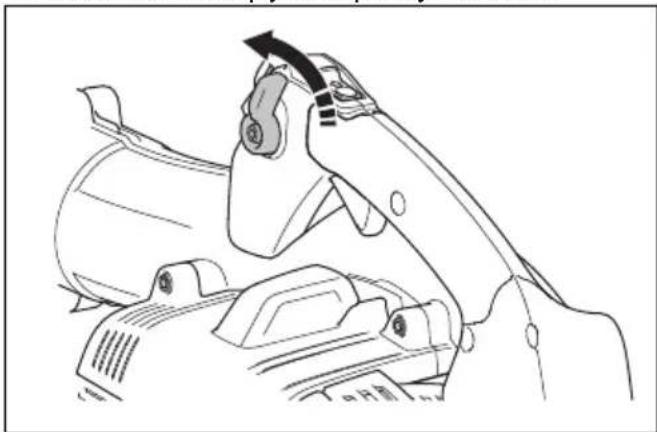

Spuštění výrobku

1. Nastavte ovládání plynu do polohy volnoběhu.

1. Pokud je motor studený, zatlačte ovládání sytiče do uzavřené polohy sytiče.

1. Opakovaně stiskněte pomocnou palivovou pumpičku, dokud se nezačne plnit palivem. Není nezbytné zcela naplnit pomocnou palivovou pumpičku.

2. Položte výrobek na zem s rovným povrchem.

3. Přidržte si výrobek pravou rukou.

VAROVÁNÍ: K přidržování výrobku nepoužívejte nohy.

1. Lehce zatáhněte za rukojeť startovací šňůry, až pocítíte odpor.

2. Prudce zatáhněte za rukojet' startovací šňůry levou rukou. Opakovaně tahejte za rukojet' startovací šňůry, dokud se motor nespustí.

Povšimněte si: Nevytahujte celou délku startovací šňůry a nepouštějte rukojet'.

1. Pokud je motor studený, nastavte ovládání sytiče do otevřené polohy.

2. Je-li motor studený, nechte jej před uvedením do provozu běžet 2 až 3 minuty, aby se zahřál.

VÝSTRAHA: Při spuštění motoru a při nastavení výrobku na volnoběžné otáčky se z výrobku uvolňuje vzduch. Nedovolte, aby se v blízkosti výrobku nebo trubky foukače nacházely nějaké osoby.

Obsluha výrobku

- Pracujte s výrobkem v obvyklé pracovní době. Dodržujte místní předpisy.

- Snižte počet kusů vybavení a vyberte správnou rychlost pro daný úkol. Používejte plyn v nejnižší možné poloze, aby množství hluku a prachu nebylo větší, než je nutné.

- Udržujte trysku foukače blízko u země.

Povšimněte si: Společnost Husqvarna doporučuje používat celý nástavec trysky foukače.

- Uvědomte si, jakým směrem fouká vítr, a používejte výrobek po směru větru.

- K uvolnění materiálu ze země použijte vhodné zahradní nářadí.

• V prašných místech použijte k navlhčení pracovní oblasti postřikovací zařízení. Tím se zkrátí doba provozu.

- Po ukončení činnosti uložte výrobek ve svislé poloze.

Vypnutí motoru

VAROVÁNÍ: Nezastavujte výrobek při plných otáčkách.

• Nastavte vypínač do polohy zastavení.

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Plán údržby

Údržba Denně Týdně Měsíčně
Vyčistěte vnější povrchy. X
Zkontrolujte, zda ovládání plynu funguje správně. X
Zkontrolujte, zda vypínač funguje správně. Další informace jsou uvedeny v části Kontrola vypínače na strani 49.	X
Zkontrolujte těsnost motoru, palivové nádrže a palivových vedení. Zkontrolujte, zda není palivový filtr znečištěný. V případě potřeby vyměňte palivový filtr.	X
Vyčistěte vzduchový filtr. Pokud je to nutné, vyměňte vzduchový filtr. X
Dotáhněte matice a šrouby. X
Zkontrolujte přívod vzduchu a ujistěte se, že není ucpaný. X
Zkontrolujte startér a startovací šňůru ohledně poškození. X
Zkontrolujte, zda antivibrační prvky nevykazují známky poškození, prasklin a de-formací. Zkontrolujte, zda jsou antivibrační prvky správě připevněny.		X
Zkontrolujte zapalovací svíčku. Další informace jsou uvedeny v části Kontrola zapalovací svíčky na strani 53.		X
Vyčistěte chladicí systém. X
Vyčistěte vnější povrch karburátoru a jeho okolí. X
Vyčistěte palivovou nádrž. X
Zkontrolujte všechny elektrické kabely a konektory. X
Zkontrolujte a vyčistěte sítko lapače jisker na tlumiči výfuku (u výrobků bez katalyzátoru).		X
Zkontrolujte a vyčistěte sítko lapače jisker na tlumiči výfuku (u výrobků s kataly-zátorem).			X
Vyměňte zapalovací svíčku. Ujistěte se, že je zapalovací svíčka namontována s krytem.			X

Úprava volnoběžných otáček

1. Zkontrolujte, zda je vzduchový filtr čistý a zda je jeho kryt řádně upevněn.
2. Seřid'te volnoběžné otáčky pomocí stavěcího šroubu volnoběžných otáček. Umístění šroubu stavěcího volnoběžných otáček na výrobku naleznete v části Popis výrobku na strani 46.

Kontrola zapalovací svíčky

VAROVÁNÍ: Použijte doporučenou zapalovací svíčku. Další informace naleznete v části Kontrola zapalovací svíčky na strani 53. Nesprávná zapalovací svíčka může výrobek poškodit.

1. Vypněte motor a nechte výrobek vychladnout.

2. Pokud je zapalovací svíčka znečištěná, vyčistěte ji.

3. Zkontrolujte, zda je vzdálenost elektrod správná. Další informace naleznete v části Technické údaje na strani 57.

1. Zapalovací svíčku vyměňujte jedenkrát za měsíc nebo ještě častěji v případě potřeby.

Údržba tlumiče výfuku

1. Vypněte motor a nechte tlumič výfuku vychladnout. Používejte ochranné rukavice.

1. Sejměte kryt tlumiče výfuku.

2. Proved'te vizuální kontrolu. Pokud je sítko lapače jisker poškozené, je nutné ho vyměnit.

Kontrola a čištění chladicího systému

Chladicí systém se skládá z chladicích žeber na válci a sítka nasávaného vzduchu.

1. Vypněte motor.

2. Zkontrolujte, zda není chladicí systém znečištený nebo ucpaný. V případě potřeby vyčistěte sítko nasávaného vzduchu a chladicí žebra.

VAROVÁNÍ: Znečištěný nebo ucpaný chladicí systém může způsobit zvýšení teploty motoru, což může

vést k poškození výrobku. Zanesené sítko nasávaného vzduchu snižuje sílu foukaného vzduchu.

1. Zkontrolujte, zda není chladicí systém poškozený. Zkontrolujte, že jsou díly správně připevněny k výrobku.

Čištění vzduchového filtru

VAROVÁNÍ: Nepoužívejte výrobek bez vzduchového filtru ani s poškozeným vzduchovým filtrem. Prach ve vzduchu může způsobit poškození motoru.

1. Zatlačte ovládání sytiče do uzavřené polohy sytiče.

2. Demontujte kryt vzduchového filtru (A).

1. Vyjměte vzduchový filtr (B) z rámu filtru.

2. Vyčistěte vzduchový filtr (B) teplou mýdlovou vodou.

Povšimněte si: Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. Vzduchový filtr pravidelně vyměňujte a vždy vyměňte vadný vzduchový filtr.

1. Vyčistěte vnitřní povrch krytu vzduchového filtru (A) pomocí kartáče.

2. Pokud je plstěný filtr (C) znečištěný, vyjměte jej a vyměňte.

3. Namontujte sítko (D), plstěný filtr (C) a vzduchový filtr (B).

4. Namontujte kryt vzduchového filtru (A) k výrobku.

Odstraňování problémů

Motor nelze spustit.
Kontrola Možná	příčina Řešení
Tlačítko Stop.	Poloha zasta-vení	Nastavte vypínač do startovací polohy.
Západky starté-ru	Zablokovaná nebo opotřebo-vaná západka nebo západky.	Seřid'te nebo vyměňte západky startéru.
		Očistěte prostor okolo západek startéru.
		Obrat'te se na schválený servis.
Palivová nádrž.	Nesprávný typ paliva.	Vypust'te palivovou nádrž a použijte správné palivo.
Karburátor. Nastavení vol-noběžných ot-áček.		Volnoběžné otáčky seřid'te pomocí stavěcího šroubu volnoběžných otáček.
Zapalování (bez jiskry).	Znečištěná či vlhká zapalova-cí svíčka.	Ujistěte se, že je zapalovací svíčka suchá a čistá.
	Vzdálenost elektrod zapa-lovací svíčky je nesprávná.	Vyčistěte zapalovací svíčku. Zkontrolujte, zda je vzdálenost elektrod správná. Zkontrolujte, zda je zapalovací svíčka vybavena krytem.
		Správnou vzdálenost elektrod najdete v části s technickými údaji.
Zapalovací svíčka.	Povolená zapa-lovací svíčka.	Dotáhněte zapalovací svíčku.
	Na elektrodách zapalovací svíčky je nežá-doucí materiál.	Zkontrolujte správnost palivové směsi.
		Zkontrolujte, zda je vzduchový filtr čistý.

Motor startuje, ale znovu se vypíná.
Kontrola Možná	příčina Řešení
Palivová nádrž.	Nesprávný typ paliva.	Vypust’te palivo a použijte správné palivo.
Karburátor. Motor	nefunguje správně ve volnoběžných otáčkách.	Obrat’te se na servisního prodejce.
Vzduchový filtr.	Ucpaný vzduchový filtr.	Vyčistěte vzduchový filtr.

Přeprava a skladování

VÝSTRAHA: Aby se zabránilo nebezpečí požáru, zajistěte, aby během přepravy nebo skladování nedocházelo k úniku kapalin a výparů. Ujistěte se, že nehrozí nebezpečí vzniku jisker nebo požáru.

• Před přepravou nebo dlouhodobým uskladněním vyprázdněte palivovou nádrž. Stiskněte pomocnou palivovou pumpičku a zkontrolujte, zda bylo odstraněno veškeré palivo. Odevzdejte palivo na příslušném sběrném mistě.
• Před dlouhodobým uskladněním je nutné výrobek vyčistit a provést kompletní údržbu.
• Vyjměte zapalovací svíčku a do válce nalijte přibližně 15 ml oleje pro dvoudobé motory. Třikrát otočte výrobkem a znovu namontujte zapalovací svíčku.
• Během přepravy musí být výrobek bezpečně upevněný k vozidlu.
• Uchovávejte výrobek na suchém, chladném, dobře větraném a čistém místě. Uchovávejte výrobek mimo dosah dětí.

Technické údaje

Technické údaje

	Husqvarna 525BX
Motor
Zdvihový objem válce, cm3	25,4
Volnoběžné otáčky, ot/min 3000
Katalyzátor Ano
Systém zapalování
Zapalovací svíčka NGK BPMR8Y
Vzdálenost elektrod, mm 0,6–0,7
Systém mazání a palivový systém
Objem palivové nádrže, l / cm3	0,45 / 450
Hmotnost
Hmotnost, bez paliva, kg 4,4
Emise hluku10
Hladina akustického výkonu, změřená dB (A) 104
Hladina akustického výkonu, zaručená LWA dB (A) 106
Hladina hluku11
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle normy EN 15503, dB(A):
Při nasazené kulaté trysce 91
Při nasazené trubce s plochou hubicí 92
Úrovně vibrací12
Ekvivalentní hladiny vibrací (ahv,eq) v rukojetích, měřené podle normy EN 15503, m/s2
Při nasazené kulaté trysce 1,2
Při nasazené trubce s plochou hubicí 2,0
Výkon ventilátoru
Maximální rychlost vzduchu s kulatou tryskou, m/s 70
Maximální rychlost vzduchu s plochou hubicí, m/s 86
Průtok vzduchu s kulatou tryskou (m3/min) 13
Průtok vzduchu s plochou hubicí, m3/min 10

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Foukač
Značka Husqvarna
Typ/Model 525BX
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

Společnost RISE SMP Svensk Maskinprovning AB, provedla jménem společnosti Husqvarna AB dobrovolnou typovou zkoušku. Číslo certifikátu: SEC/14/2423.

Informace o emisích hluku najdete v části Technické údaje na strani 57.

Huskvarna, 2022-05-09

Stefan Holmberg, ředitel výzkumu a vývoje, management technologií, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning....60

Sikkerhed....61

Montering....63

Drift....64

Vedligeholdelse.... 66

Fejlfinding....68

Technické údaje....340

Vyhlásenie o zhode.... 342

Úvod

Popis výrobku

Tento výrobok je fúkač so spaľovacím motorom.

Neustále d'alej vyvíjame svoje výrobky, a preto si vyhradzujeme právo upravovat' dizajn a vzhlad výrobkov bez toho, aby sme o tom vopred informovali.

Plánované použitie

Skôr než začnete produkt používat', pozorne si prečítajte návod na obsluhu a dôsledne sa oboznámte s pokynmi.

Používajte schválené prostriedky na ochranu sluchu a ochranu očí. Ak prostredie obsahuje prach, používajte dýchaciu masku.

Používajte schválené ochranné rukavice.

Zmes benzínu a dvojtaktného oleja.

Balónik pumpy.

Sýtič, otvorená poloha.

Sýtič, zatvorená poloha.

Výkonový štítok zobra- zuje výrobné číslo. yyyy je rok výroby a ww je týždeň výroby.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Bezpečnostné zariadenia na výrobku

Kontrola tlmiča výfuku

VÝSTRAHA: Nepoužívajte výrobok, ak je tlmič výfuku poškodený.

Bezpečnostné pokyny pre údržbu

Montáž fúkacej trubice

1. Povošte upínaciu skrutku (A).

Dopíňanie paliva do palivovej nádrže

VÝSTRAHA: Pred údržbou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa,

Plán údržby

Údržba tlmiča výfuku

1. Zastavte motor a nechajte tlmič výfuku vychladnút'. Používajte ochranné rukavice.

1. Zatlačte ovládanie sýtiča do zatvorenej polohy sýtiča.

2. Demontujte kryt vzduchového filtra (A).

1. Vyberte vložku vzduchového filtra (B) z rámu filtra.

2. Očistite vzduchový filter (B) teplou mydlovou vodou.
