Prietaiso tipas	Nugarinis pūstuvas
Prekės ženklas	Husqvarna
Modelis	525BX
Darbinis tūris	28 cm³
Variklio tipas	2 taktų
Galia	0,9 kW
Degalų bako talpa	0,5 L
Maksimalus oro srautas	775 m³/h
Maksimalus oro greitis	70 m/s
Svoris (be degalų)	9,8 kg
Garantuotas triukšmo lygis	109 dB(A)
Vibracijos lygis (priekyje/gale)	3,5 / 3,5 m/s²
Uždegimo sistema	Elektroninis CDI
Uždegimo žvakė	NGK BPMR7A
Starterio tipas	Atbulinis starteris
Alyvos bakas (varikliui)	2 taktų mišinys (50:1)
Alyvos bako talpa (jei yra)	Variklio alyva įtraukta į mišinį
Priežiūra	Oro filtro valymas, degalų išleidimas, uždegimo žvakės patikrinimas
Sauga	Avarinis sustabdymas, šiluminė apsauga
Atsarginės dalys	Oro filtras, uždegimo žvakė, karbiuratorius, rankenos

Dažnai užduodami klausimai - 525BX HUSQVARNA

Kokį alyvos/benzino mišinį naudoti Husqvarna 525BX?

Naudokite 2% (50:1) mišinį su kokybiška dvitakčio variklio alyva. Į 1 litrą bešvinio benzino įpilkite 20 ml alyvos.

Kaip šaltuoju metu paleisti pūstuvą Husqvarna 525BX?

Uždekite starterį į uždarą padėtį, paspauskite 5 kartus primpimo lemputę, lėtai traukite starterio virvutę iki pasipriešinimo, tada staigiai patraukite. Užvedus variklį, palaipsniui atidarykite starterį.

Variklis dirba tuščiąja eiga, bet užgęsta greitėjant, ką daryti?

Patikrinkite oro filtrą ir jį išvalykite. Jei reikia, sureguliuokite karbiuratorių. Blogas mišinys arba nešvari uždegimo žvakė taip pat gali būti priežastis.

Kokia yra Husqvarna 525BX degalų bako talpa?

Degalų bako talpa yra 0,5 litro. Saugokitės, kad neperpildytumėte, ir gerai uždarykite dangtelį.

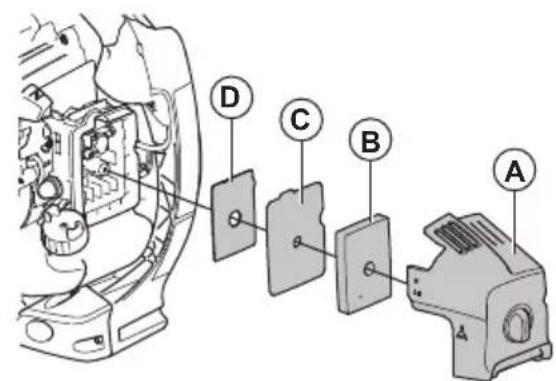

Kaip išvalyti oro filtrą?

Atsukite filtro dangtelį, išimkite putų filtrą. Išvalykite jį muiluotu vandeniu, išskalaukite ir nusausinkite. Prieš montuodami atgal, lengvai patepkite alyva.

Ar galima naudoti Husqvarna 525BX su pūtimo vamzdžiu?

Taip, 525BX yra suderinama su Husqvarna pūtimo vamzdžiu. Įsitikinkite, kad vamzdis tvirtai pritvirtintas, kad būtų išvengta galios praradimo.

Kokią uždegimo žvakę naudoti Husqvarna 525BX?

Naudokite NGK BPMR7A arba ekvivalentišką uždegimo žvakę. Patikrinkite tarpą (0,5 mm) ir pakeiskite, jei reikia.

Kaip laikyti pūstuvą žiemą?

Ištuštinkite degalų baką, leiskite varikliui veikti, kol jis sustos, kad ištuštintumėte karbiuratorių. Išvalykite prietaisą ir laikykite sausoje vietoje.

Ar triukšmo lygis aukštas?

Taip, garantuotas triukšmo lygis yra 109 dB(A). Visada dėvėkite triukšmo slopinimo ausines ir klausos apsaugos priemones.

Kur rasti atsarginių dalių Husqvarna 525BX?

Galite užsisakyti dalių iš įgalioto Husqvarna atstovo arba oficialioje svetainėje. Įprastos dalys (filtras, uždegimo žvakė, rankenos) yra lengvai prieinamos.

NAUDOJIMO INSTRUKCIJA 525BX HUSQVARNA

LT Operatoriaus vadovas

Techninė priežiūra.... 222

Gedimai ir jų šalinimas....224

Gabenimas ir laikymas.... 225

Techniniai duomenys....226

Atitikties deklaracija.... 228

lvadas

Gaminio aprašas

Gaminys yra pūstuvas su vidaus degimo varikliu.

Mes nuolat siekiame tobulinti savo gaminius, pasilikdami sau teisę keisti jų formą ir išvaizda be išankstinio pranešimo.

Naudojimas

Gaminj naudokite lapams ir kitoms nepageidaujamoms medžiagoms nuo tokių vietų kaip vejos, takai ir asfaltuoti keliai nupūsti.

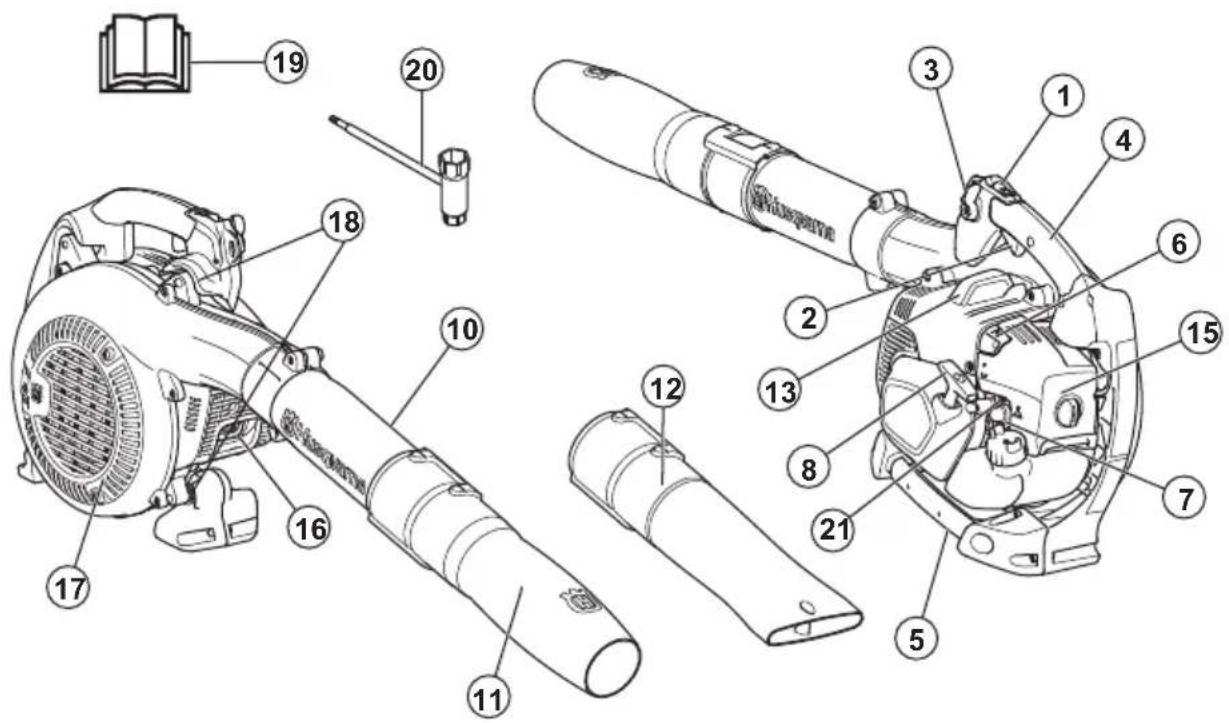

Gaminio apžvalga

1. Paleidimo / stabdymo jungiklis

2. Akceleratoriaus gaidukas

3. Droselio valdiklis

4. Valdymo rankenèlè

5. Rankena

6. Oro sklendè

7. Kuro siurbliukas

8. Starterio virvès rankena

9. Spaustuko varžtas

10. Tarpinis vamzdis

11. Apvalus antgalis

12. Plokščias antgalis

13. Uždegimo žvakė

14. Degalu bakelio dangtelis

15. Oro filtras

16. Duslintuvas

17. Oro jsiurbimo grotelès

18. Vibracijos slopinimo sistema

19. Naudojimo instrukcija

20. Kombinuotasis veržliaraktis

21. Laisvosios eigos greičio reguliavimo varžtas

Simboliai ant gaminio

ISPEJIMAS! Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Būkite atsargūs ir tinkamai naudokite gamini.

Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Naudokite patvirtintas apsaugines ausines ir apsauginius akinius. Jei aplinkoje yra dulkių, naudokite kvėpavimo kaukę.

Naudokite patvirtintas apsaugines pirštines.

Šis gaminys atitinka taikomas ES direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

Benzino ir dvitakčių variklių alyvos mišinys.

Oro šalinimo siurbliukas.

Sklendè, atidaryta padètis.

Sklendė, uždaryta padėtis.

Triukšmo emisija į aplinką atitinka Europos direktyvą 2000/14/EB ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Triukšmo emisijos duomenys nurodyti įrenginio etiketėje ir skyriuje „Techniniai duomenys“.

Saugokitės išsviedžia- mų daiktų. Išsviedžia- mi daiktai gali sunkiai sužaloti. Naudokite as- menines apsaugines priemones.

Išlaikykite saugų mažiausiai 15 m atstumą nuo žmonių arba gyvūnų.

Nominalių parametrų plokštelėje nurodytas serijos numeris. yyyy yra pagaminimo metai, o ww yra pagaminimo savaitė.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus.

„Euro V“ standartas

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinima.

Atsakomybė už gaminį

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Toliau apibrėžiamas signalinių žodžių žymimas pavojus.

PERSPĖJIMAS: Gali susižeisti asmenys.

PASTABA: Galima sugadinti gaminj.

Pasižymėkite: Ši informacija padeda gamini naudoti saugiau.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš imdamiesi naudoti gamini perskaitykite toliau nurodytus įspėjamuosius nurodymus.

• Nekeiskite gaminio negavę gamintojo patvirtinimo ir visada naudokite originalius priedus. Dėl nepatvirtintų modifikacijų ir (arba) priedų operatorius arba kiti asmenys gali rimtai susižaloti arba žūti.
• Sugadinto gaminio nenaudokite. Atlikite šioje naudojimo instrukcijoje aprašytas saugos patikras ir techninės priežiūros procedūras. Visus kitus priežiūros darbus turi atlikti įgalioti techninės priežiūros darbuotojai.
• Visus priežiūros ir remonto darbus turi atlikti įgalioti techninės priežiūros darbuotojai. Jei gaminio dalis turi defektų, kreipkitės į techninio aptarnavimo atstovą.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Būkite atsargūs ir tinkamai naudokite gaminį.
• Prieš darbą atlikite produkto patikrą. Žr. Techninė priežiūra psl. 222.
• Nenaudokite gaminio, jeigu esate pavargę, sergate arba vartojote alkoholio ar kitų narkotinių medžiagų. Dėl to gali susilpnėti jūsų regėjimas, koordinacija arba sumažėti gebėjimas priimti sprendimus.

• Prieš naudodami sumontuokite visus gaubtus ir apsaugas. Norėdami išvengti elektros šoko, įsitikinkite, kad nepažeistas uždegimo žvakės dangtelis ir uždegimo kabelis.

• Nelieskite uždegimo žvakės ar uždegimo kabelio, kai variklis dirba.

• Išlaikykite saugų mažiausiai 15 m atstumą nuo žmonių arba gyvūnų. Jei žmonės, vaikai arba gyvūnai yra arčiau nei 15 m atstumu, sustabdykite gaminį. Nukreipkite gaminį nuo asmenų, gyvūnų, atvirų langu ir kitų objektų.
• Neleiskite vaikams valdyti gaminio. Užtikrinkite, kad visi operatoriai perskaitytu ir suprastu šios naudojimo instrukcijos turinj.
• Naudojimo metu rankas ir kitus objektus laikykite toliau nuo pūstuvo korpuso. Besisukančios dalys gali sunkiai sužaloti.
• Nenaudokite gaminio, jei nėra sumontuotos oro įsiurbimo grotelės. Prieš naudodami visada užtikrinkite, kad oro įsiurbimo grotelės sumontuotos ir nepažeistos.
• [vykus incidentui, atlaisvinkite juosmens bei krūtinės diržus ir leiskite gaminiui nukristi.
• Laikykitės nacionalinių reglamentų ir direktyvų.
• Saugokitės įkaitusių paviršių.
• Per didelė vibracija gali pažeisti kraujotakos arba nervų sistemą. Kreipkitės į gydytoją, jei jums pasireiškia tokie simptomai kaip tirpimas, jutimo praradimas, dilgčiojimas, dūrimo jausmas, skausmas, silpnumas arba pirštų, rankų ar riešo spalvos pasikeitimas.
• Saugokitės išsviedžiamų daiktų. Išsviedžiami daiktai gali sunkiai sužaloti.
• lrenginio nenaudokite blogu oru, pvz., esant tirštam rūkui, lietui, smarkiam vėjui ar dideliam šalčiui. Darbas blogu oru gali varginti ir sudaryti pavojingas sąlygas.
• Isitikinkite, kad galite judėti ir išlaikyti stabilią padėtį. Patikrinkite, ar darbo srityje nėra galimų kliūčių, pavyzdžiui, akmenu. Būkite atsargūs, kai gamini naudojate stovėdami ant šlaito.
• Nepadėkite gaminio ant žemės, kai užvestas variklis.
• Nenaudokite gaminio būdami aukštai, pavyzdžiui, ant kopėčių.
• Užtikrinkite, kad būsite išgirsti įvykus incidentui.
• Isitikinkite, kad išmetamujų dujų anga neužblokuota. Kad gaminys nebūtų pažeistas, kliūtys turi būti mažiausiai 50 cm atstumu nuo išmetamujų dujų angos.
• Neužveskite gaminio patalpoje, esant prastam oro srautui arba greta degių medžiagų. Išmetamosiose variklio dujose yra anglies monoksido, galinčio sukelti apsinuodijimą. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Naudodami gaminį visada dévėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės negali visiškai apsaugoti nuo sužalojimo, tačiau jos gali sumažinti sužalojimo mastą. Dėl iššamesnės informacijos prašome kreiptis į savo prekybos atstovą.
• Naudokite patvirtintas apsaugines ausines. Ilgalaikis triukšmo poveikis gali visam laikui pakenkti klausai.
• Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą.
• Naudodami ir atlikdami techninę priežiūrą mūvėkite apsaugines pirštines.
• Apsiaukite apsauginiais auliniais batais arba batais neslidžiais padais.
• Dévékite stipraus audinio ir ilgus drabužius. Nedévékite papuošalų arba nemūvékite atvirų batų. Norint sumažinti susižalojimo pavojų, drabužiai turi būti prigludę, tačiau neribojantys jūsų judesių. Susiriškite plaukus, kad jie būtų aukščiau pečių ir nepatektų į besisukančias dalis arba neužsikabintų už šakų.
• Jei kyla dulkių pavojus, naudokite kvėpavimo apsaugą.
• Pasirūpinkite, kad netoliese būtų pirmosios pagalbos vaistinėlė.

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Žr. Techninė priežiūra psl. 222.
• Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

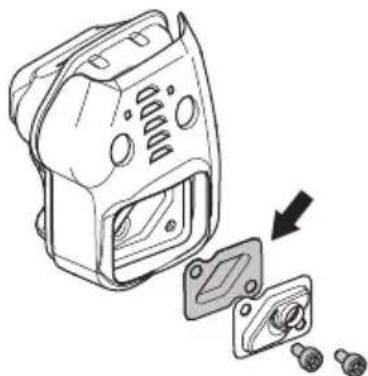

Duslintuvo patikra

PERSPÈJIMAS: Jeigu duslintuvas sugadintas, jrenginio nenaudokite.

PERSPĖJIMAS: Dirbant ir baigus darba, taip pat įrenginiui veikiant tuščiaja eiga, duslintuvas labai įkaista.

PERSPĖJIMAS: Duslintuvo viduje yra chemikalai, kurie gali turėti kancerogeninių medžiagų. Nelieskite duslintuvo, jei jis yra pažeistas.

- Reguliariai apžiūrėkite duslintuvą. Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Žr. Duslintuvo priežiūra psl. 223.

Vibracijos slopinimo sistemos patikra

1. [sitikinkite, kad vibraciju slopinimo jrenginiuose néra įtrūkimų arba deformaciju.
2. Patikrinkite, ar antivibracinės sistemos detalės yra tinkamai pritvirtintos prie variklio ir rankenu.
   Žr. Gaminio apžvalga psl. 215, jei reikia informacijos apie tai, kur jūsų produkte yra vibracijos slopinimo sistema.

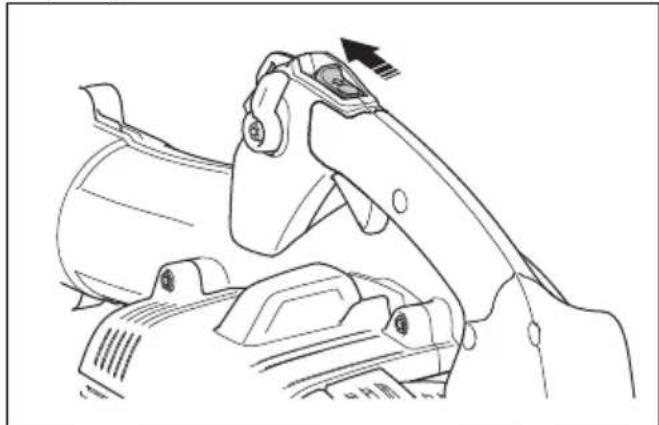

Paleidimo / išjungimo jungiklio patikra

1. Naudokite paleidimo / stabdymo jungiklj varikliui išjungti.
2. [sitikinkite, kad variklis visiškai išjungtas.

Norėdami sužinoti, kur yra paleidimo / stabdymo jungiklis jūsų gaminyje, žr. Gaminio apžvalga psl. 215.

Degalų naudojimo sauga

PERSPĖJIMAS: Prieš imdamiesi naudoti gamini perskaitykite toliau nurodytus įspėjamuosius nurodymus.

• Nemaišykite arba nepilkite degalų patalpoje arba šalia šilumos šaltinio.
• Neužveskite gaminio, jei apliejote gamini arba kūną alyva arba kuru.
• Neužveskite gaminio, jei iš variklio sunkiasi kuras. Reguliariai tikrinkite, ar iš variklio nesisunkia kuras.
• Su degalais visada elkitės atsargiai. Kuras yra degus, o jo garai – sprogūs, todėl galima sunkiai susižaloti arba žūti.
• Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.
• Nerūkykite greta kuro arba variklio.
• Nestatykite gaminio arba kuro bakelio greta šiltų objektų, atviros liepsnos, kibirkščių arba degiklio.
• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš imdamiesi naudoti gamini perskaitykite toliau nurodytus įspėjamuosius nurodymus.

- Išjunkite variklj, išimkite uždegimo žvakę ir leiskite varikliui atvėsti prieš atlikdami techninę priežiūrą ir montuodami.

• Užsikimšus kibirkščių gesinimo tinkleliui variklis perkaista, todėl gali būti sugadintas.
• Jei kibirkščių gesinimo tinklelis dažnai užsikemša, tai gali reikšti, kad blogai veikia katalizatorius. Dėl duslintuvo patikrinimo kreipkitės į techninės priežiūros atstovą.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami gamini perskaitykite ir supraskite skyrių apie saugą.

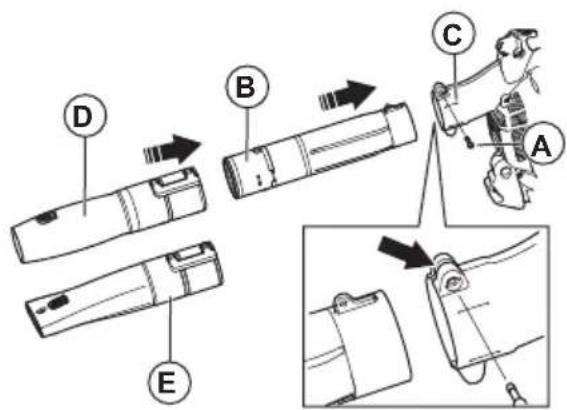

Pūstuvo vamzdžio montavimas

1. Atlaisvinkite spaustuko varžta (A).

1. Pritvirtinkite tarpinį vamzdį (B) prie pūstuvo vamzdžio (C).
2. Istatykite ir pritvirtinkite spaustuko varžta (A).
3. Istatykite apvalų antgalį (D) arba plokščią antgalį (E) i tarpinį vamzdį.

Naudojimas

lvadas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite skyrių apie saugą.

Degalai

[renginys turi dvitakti varikli.

PASTABA: Naudojant netinkamo tipo degalus gali būti sugadintas variklis. Naudokite benzino ir dvitakčių variklių alyvos mišinį.

Iš anksto sumaišyti degalai

- Naudokite Husqvarna iš anksto sumaišytus alkilintus degalus, siekdami geriausių rezultatų ir prailginti

variklio tarnavimo laiką. Šiuose degaluose palyginti su įprastiniais degalais yra mažiau kenksmingų chemikalų, todėl sumažėja kenksmingų išmetamųjų dujų kiekis. Likučių po degimo kiekis yra mažesnis, naudojant šiuos degalus, todėl variklio komponentai išlieka švaresni.

Degalų maišymas

Benzinas

- Naudokite kokybišką bešvinį benziną, kurio etanolio koncentracija yra iki 10 %.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON/87 AKI. Naudojant žemesnio oktaninio skaičiaus degalus

gali nesklandžiai veikti variklis, tai pažeis variklj.

Alyva dvitakčiams varikliams

• Siekdami geriausių rezultatų ir našumo, naudokite Husqvarna dvitakčių variklių alyvą.
• Jei negalite gauti Husqvarna dvitakčio variklio alyvos, naudokite geros kokybės dvitakčių variklių alyvą, skirtą oru aušinamiems varikliams Norėdami išsirinkti tinkamą alyvą, kreipkitės į techninio aptarnavimo atstovą.

PASTABA: Niekada nenaudokite dvitaktės alyvos, skirtos vandeniu aušinamiems valčių varikliams, dar vadinamos valčių variklių alyva. Nenaudokite alyvos, skirtos keturtakčiams varikliams.

Degalu ir dvitakčių variklių alyvos maišymas

Benzinas, litrais Dvitakčio va-	riklio alyva, li-trais
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

PASTABA: Maišant nedidelius degalu kiekius, nedidelė paklaida gali stipriai pakeisti mišinio santykį. Kruopščiai pamatuokite alyvos kiekį, kad gautumėte tinkamą mišinį.

1. Pripildykite puse kiekio degalų švarioje talpykloje degalams.
2. Supilkite visą alyvos kiekį.

3. Suplakite degalų mišinį.

4. Tada supilkite likusią benzino dalj i talpykla.

5. Kruopščiai suplakite degalų mišinį.

PASTABA: Nesumaišykite degalų ilgesniam nei 1 mėnesio laikotarpiui.

Kuro bakelio užpildymas

PERSPĖJIMAS: Laikykitės procedūru, kurios skirtos užtikrinti jūsu sauga.

1. Išjunkite variklj ir palaukite, kol jis atvės.
2. Nuvalykite sritj aplink kuro bakelio dangtelj.

1. Papurtykite talpyklą, kad degalai gerai susimaišytu.
2. Lëtai nuimkite kuro bakelio dangtelj, kad išleistumete slėgį.
3. Užpildykite degalų bakelį.

PASTABA: Degalų bakelio neperpildykite. Degalams įkaitus šie plečiasi.

1. Stipriai užsukite degalų bakelio dangtelį.
2. Išvalykite išsiliejusius degalus art gaminio ir aplink ji.
3. Prieš paleisdami gaminj visada patraukite jj 3 metrus / 10 pėdu nuo degalų pildymo vietos ir degalų talpyklos.

Pasižymėkite: Norėdami sužinoti, kur yra kuro bakelis jūsų gaminyje, žr. /vadas psl. 215.

Gaminio paleidimas

1. Nustatykite droselio valdiklj i darbo tuščiaja eiga padėtį.

1. Jeigu variklis šaltas, nustatykite oro sklendės valdiklj i uždarytos oro sklendės padėtį.

1. Kelis kartus paspauskite oro šalinimo siurbliuką, kol užsipildys degalais. Nebūtina visiškai pripildyti oro šalinimo siurbliuko.

2. Padėkite gaminį ant lygaus žemės paviršiaus.

3. Dešine ranka laikykite gamini.

1. Starterio lyno rankeną traukite lėtai tol, kol pajusite pasipriešinimą.

2. Greitai patraukite starterio lyno rankeną kairiają ranka. Patraukite starterio lyno rankeną kelis kartus, kol variklis užsives.

Pasižymėkite: Netraukite starterio lyno rankenos iki galo ir nepaleiskite jos.

1. Jeigu variklis šaltas, nustatykite oro vožtuvo rankenėlę į atidarytos oro sklendės padėti.

2. Jeigu variklis šaltas, leiskite varikliui veikti 2–3 minutes, kol pašils.

PERSPÉJIMAS: Oras

išleidžiamas, kai variklis paleidžiamas ir gaminys veikia tuščiaja eiga. Neleiskite asmenims artintis prie gaminio arba pūstuvo vamzdžio.

Gaminio naudojimas

- Naudokite gamini įprastomis darbo valandomis. Laikykitės vietinių įstatymų.

- Sumažinkite įrangos dalis ir pasirinkite savo užduočiai tinkamą greitį. Naudokite akceleratorių, nustatytą žemiausioje padėtyje, kad sumažintumėte triukšmą ir dulkių kiekį.

- Laikykite pūstuvo antgalį šalia žemės.

Pasižymėkite: Husqvarna rekomenduoja naudoti visą pūstuvo antgalio pailginimą.

• [sidėmėkite vėjo kryptį ir naudokite gaminį atsižvelgdami i ją.
• Tinkamais sodo įrankiais atkrapštykite medžiagą nuo žemės.
• Dulkétose vietose naudokite purškimo įrangą, kad sudrėkintumėte paviršių. Tokiu būdu sutrumpinsite darbo laiką.
• Baigę darba, sandėliuokite gaminį vertikaliai.

Norėdami sustabdyti variklj

PASTABA: Nesustabdykite gaminio, kai jis veikia visu greičiu.

- Nustatykite paleidimo / stabdymo jungikli i stabdymo padėtį.

PERSPĖJIMAS: Prieš prižiūrėdami produktą, perskaitykite ir supraskite saugos skyrių.

Priežiūros grafikas

Techninės priežiūros darbas	Kasdien S	Savaitinė	Kiekvie-ną mė-nesį
Nuvalykite išorinius paviršius. X
Patikrinkite, ar akceleratoriaus gaidukas tinkamai veikia. X
Patikrinkite, ar paleidimo / stabdymo jungiklis tinkamai veikia. Žr. Paleidimo / išjungimo jungiklio patikra psl. 218.	X
Patikrinkite variklj, degalų bakelį ir degalų žarneles, ar nėra nuotėkio. Patikrinkite, ar nepažeistas kuro filtras. Jeigu reikia, kuro filtrą pakeiskite.	X
Išvalykite oro filtrą. Jeigu jis vis tiek nešvarus, oro filtrą pakeiskite. X
Priveržkite veržles ir varžtus. X
Patikrinkite oro įsiurbimo groteles, kad įsitikintumėte, ar jos neužblokuotos. X
Patikrinkite, ar nesugadintas starteris ir starterio virvė. X
Patikrinkite, ar virpesių slopintuvai nėra pažeisti, įtrūkę ir deformuoti. Patikrinkite, ar virpesių slopintuvai sumontuoti pagal reikalavimus.		X
Patikrinkite uždegimo žvakę. Žr. Žvakės patikra psl. 222.		X
Išvalykite aušinimo sistemą. X
Išvalykite karbiuratoriaus išorinį paviršių ir plotą aplink ji. X
Išvalykite kuro baką. X
Patikrinkite visus laidus ir jungtis. X
Patikrinkite ir nuvalykite duslintuvo kibirkščių gesinimo tinklelį (gaminiai be katalizatoriaus).		X
Patikrinkite ir nuvalykite duslintuvo kibirkščių gesinimo tinklelį (gaminiai su katalizatoriumi).			X
Pakeiskite uždegimo žvakę. Įsitikinkite, kad jis turi pritvirtintą slopintuvą. X

Greičio tuščiaja eiga reguliavimas

1. Pasižiūrėkite, ar oro filtras yra švarus ir ar uždėtas oro filtro dangtelis.
2. Laisvosios eigos apsisukimus reguliuokite varžtu. Norėdami sužinoti, kur yra laisvosios eigos greičio reguliavimo varžtas jūsų gaminyje, žr. Gaminio apžvalga psl. 215.

Žvakės patikra

PASTABA: Naudokite rekomenduojamą użdegimo žvakę. Žr. Žvakės patikra psl. 222. Netinkama uždegimo žvakė gali sugadinti gaminį.

1. Išjunkite variklj ir palaukite, kol gaminys atvės.

2. Jei uždegimo žvakė nešvari, nuvalykite ją.

3. Patikrinkite, ar tarpas tarp elektrodų yra tinkamas. žr. Techniniai duomenys psl. 226.

1. Keiskite uždegimo žvakę kas mėnesį ar dažniau, jei reikia.

Duslintuvo priežiūra

1. Išjunkite variklj ir palaukite, kol atvės duslintuvas. Mūvėkite apsaugines pirštines.

1. Nuimkite duslintuvo gaubtą.
2. Apžiūrėkite Jeigu kibirkščių gesinimo tinklelis pažeistas, jį pakeiskite.

Aušinimo sistemos patikrinimas ir išvalymas

Aušinimo sistemą sudaro aušinimo briaunos ant cilindro ir oro įsiurbimo grotelės.

1. išjunkite variklj.
2. Patikrinkite, ar aušinimo sistema neužteršta ir neužsikimšusi. Jei reikia, nuvalykite oro įsiurbimo groteles ir aušinimo briaunas.

PASTABA: Jei aušinimo sistema nešvari ar užsikimšusi, gali perkaisti variklis ir dėl to sugesti gaminys. Dėl užsikimšusius oro įsiurbimo grotelių silpnėja pūtimo jėga.

1. Patikrinkite, ar nepažeista aušinimo sistema. Pasirūpinkite, kad dalys būtų tinkamai pritvirtintas prie gaminio.

Oro filtro valymas

PASTABA: Nenaudokite gaminio be oro filtro arba su pažeistu oro filtru. Ore esančios dulkės gali pažeisti variklį.

1. Pastumkite oro sklendès rankenèlę i uždarytos oro sklendès padėtį.
2. Nuimkite oro filtro gaubtą (A).

1. Iš filtro rémelio išimkite oro filtrą (B).
2. Išplaukite oro filtrą (B) šiltame muiluotame vandenyje.

Pasižymėkite: Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai keiskite oro filtrą ir visuomet pakeiskite sugadintą oro filtrą.

1. Nuvalykite vidinį oro filtro dangtelio (A) paviršių šepečiu.
2. Išimkite ir pakeiskite veltinio filtrą (C), jei jis purvinas.
3. Uždėkite tinklelj (D), veltinio filtrą (C) ir oro filtrą (B).
4. Pritvirtinkite oro filtro dangtelj (A) prie gaminio.

Gedimai ir jų šalinimas

Nejmanoma užvesti variklio
Tikrinkite toliau išvardytus da- lykus	Galima prie- žastis	Sprendimas
Stabdymo myg- tukas.	Sustabdymo padėtis	Stabdymo jungiklį nustatykite į paleidimo padėtį.
Starterio strek- tė (-ės).	Užblokuota (- os) arba nusi- dévėjusi (-ios) starterio strektė (-ės).	Sureguliuokite arba pakeiskite starterio strektę (-es).
		Nuvalykite sritį aplink starterio strektę (-es).
		Kreipkitės į įgaliotą priežiūros specialistą.
Degalų bakelis.	Netinkama de- galų rūšis.	Ištuštinkite degalų bakelį ir naudokite tinkamus degalus.
Karbiuratorius.	Tuščios eigos greičio regulia- vimas.	Laisvosios eigos apsisukimus reguliuokite koregavimo varžtu.
Kibirkštis (nėra kibirkšties).	Uždegimo žva- kè nešvari arba drėgna.	Pasirūpinkite, kad uždegimo žvakė būtų sausa ir švari.
	Netinkamas tarpas tarp elektrodų ant uždegimo žva- kės.	Išvalykite žvakę. Patikrinkite, ar tarpas tarp elektrodų yra tinkamas. Įsitikinkite, kad uždegimo žvakėje yra slopintuvas.
		Informacijos apie tinkamą tarpą tarp elektrodų rasite techniniuose duomenyse.
Uždegimo žva- kè.	Uždegimo žva- kè nepriveržta.	Priveržkite uždegimo žvakę.
	Ant uždegimo žvakės elektro- dų yra nepagei- daujamos me- džiagos.	Įsitikinkite, kad naudojate tinkamą kuro mišinį.
		Patikrinkite, ar oro filtras yra švarus.

Variklis užsiveda, tačiau vėl užgęsta
Tikrinkite toliau išvardytus da- lykus	Galima prie- žastis	Sprendimas
Degalų bakelis.	Netinkama de- galų rūšis.	Išleiskite ir naudokite tinkamą kurą.
Karbiuratorius.	Variklis nevei- kia tinkamai tuščiaja eiga.	Kreipkitės į techninio aptarnavimo atstovą.
Oro filtras. Užsik	mšęs oro filtras	Išvalykite oro filtrą.

Gabenimas ir laikymas

PERSPĖJIMAS: Kad išvengtumėte gaisro pavjoaus, įsitikinkite, kad gabenimo ar laikymo metu nėra nuotėkių arba dūmų. įsitikinkite, kad nėra kibirkščių arba gaisro pavjoaus.

• Ištuštinkite degalų bakelį prieš gabenimą arba ilgą laikymą. Pastumkite oro šalinimo siurbliuką, kad užtikrintumėte, jog visi degalai išleisti. Degalus išleiskite tinkamoje šalinimo vietoje.
• Prieš palikdami saugoti ilgesniam laikui, įsitikinkite, kad gaminys yra švarus ir atlikti visi priežiūros darbai.
• Išsukite uždegimo žvakę ir į cilindrą įpilkite maždaug 15 ml dvitakčių variklių alyvos. Pasukite gamini 3 kartus ir vėl įsukite uždegimo žvakę.
• Gabenimo metu gamini saugiai pritvirtinkite prie transporto priemonės.
• Laikykite gaminį sausoje, vėsioje ir švarioje vietoje, kurioje yra geras oro srautas. Saugokite gaminį nuo vaikų.

Techniniai duomenys

Techniniai duomenys

	Husqvarna 525BX
Variklis
Cilindro darbinis tūris, cm3	25,4
Greitis tuščiaja eiga, aps./min 3 000
Katalizatorius Taip
Uždegimo sistema
Degimo žvakė NGK BPMR8Y
Tarpas tarp elektrodu, mm 0,6–0,7
Degalų ir tepimo sistema
Kuro bakelio talpa, l / cm3	0,45/450
Svoris
Svoris be degalų, kg 4,4
Skleidžiamas triukšmas46
Garso stiprumo lygis, išmatuotas dB (A) 104
Garso galios lygis, garantuojamas LWA dB (A) 106
Garso lygiai47
Tolygus garso slėgio naudotojo ausiai lygis, išmatuotas pagal EN15503, dB(A):
Su apvaliu antgaliu 91
Su plokščių antgaliu 92
Vibracijos lygis48
Ekvivalentiški rankenu vibracijos lygiai (ahv,eq), išmatuoti pagal EN 15503, m/s2
Su apvaliu antgaliu 1,2
Su plokščių antgaliu 2,0
Ventiliatoriaus parametrai
Didžiausias galimas oro srauto greitis naudojant apskritą antgalį (m/s) 70
Maksimalus oro greitis su plokščiu antgaliu, m/s 86
Oro srautas naudojant apvalų antgalį (m3/min.) 13
Oro srautas naudojant plokščią antgalį (m3/min.) 10

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Pūstuvas
Gamintojas Husqvarna
Tipas / modelis 525BX
Identifikavimas Serijos	numeriai nuo šios datos: 2022 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas

2006/42/EB „dėl mašinų“

2014/30/ES „dėl elektromagnetinio suderinamumo“

2000/14/EB „dėl į aplinką skleidžiamo triukšmo“

2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, atliko savanorišką tipo patikrą Husqvarna AB vardu. Sertifikato numeris: SEC/14/2423.

Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 226 Huskvarna, 2022-05-09

Stefan Holmberg, mokslinių tyrimų ir plėtros direktorius, technologijų vadyba, „Husqvarna AB“ atsakingas už techninę dokumentaciją

Saturs

levads.... 229

Drošība....231

Montāža....233

Lietošana.... 233

Apkope....235

Originalios instrukcijos

Lietošanas pamācība
